Замена передней ступицы на ваз 2108, ваз 2109, ваз 21099

Износ передних ступиц

Замена передней ступицы на ваз 2109

Обычно износ ступиц проявляется в следующем:

В подшипниках ступицы наблюдается люфт, то есть они слегка пошатываются.

Причины износа ступицы

Замены ступицы передней на ваз 2109

Обычно выделяют такие причины, из-за которых ступица изнашивается:

Ступичный подшипник совсем развалился. Возможно он находится только на начальной стадии разрушения. В любом случае его придется менять, но после соответствующей диагностики.

Замена ступицы переднего колеса ваз 2109

Гайка подшипника ступицы плохо затянута. Такая оплошность может стать причиной люфта. В таком случае можно обойтись просто ввинчиванием данной гайки до упора. То есть, менять ступицу или ее подшипник не следует.
Плохо работает рулевой наконечник.
Наблюдаются недочеты в работе верхней ил нижней шаровой опоры.

Замена переднего ступичного подшипника на ВАЗ 2109 (21099, 2108) с фото и видео

️ Диагностика, причины и признаки поломки
️ Способы замены и подготовка к ремонту ступицы
️ Первоначальные операции: демонтаж и снятие
️ Подробнее о способах замены подшипника на Ваз 2109
️ Как выбрать подшипник: цена, размеры, номер ️ Производители передних подшипников

️ Советы и рекомендации по выполнению ремонта

Передний ступичный подшипник на ВАЗах — слабое звено передней части авто. Как заявлено заводом-изготовителем, в среднем каждые 60-80 тыс. км требуется замена, но если дорожные условия, а так же эксплуатация автомобиля не удовлетворительны — замену переднего ступичного подшипника придется делать ещё раньше. В 2021 году уже не выпускают ВАЗ 2109, но данная статья подойдет так и владельцам новых ВАЗов (ВАЗ 2110-2115), так и владельцам Приоры и Калины. Причина этому — передняя подвеска, а конкретно ступичный узел, он не отличается у этих автомобилей, поэтому технология и сама замена переднего ступичного подшипника Ваз 2109 схожа с моделями автомобилей семейства Ваз нынешних лет.

Методов замены подшипника Ваз 2109 несколько, но прежде чем ознакомиться с ними, сначала скажем пару слов, как сделать диагностику и определить неисправность узла, а так, же поговорим о причинах такой поломки.

Как поменять передний ступичный подшипник на ВАЗ 2109

Замена переднего ступичного подшипника ВАЗ 2109, особенно с помощником, при наличии нужных инструментов (они есть почти у каждого автовладельца), занимает чуть более часа по времени. Эта процедура аналогична выполняемой на ВАЗ 2110-2115, для Калины или Приоры, по причине полной идентичности ступичного узла.

Инструменты

Чтобы замена переднего ступичного подшипника ВАЗ 2109 была выполнена быстро, качественно, все необходимые предметы должны быть под рукой:

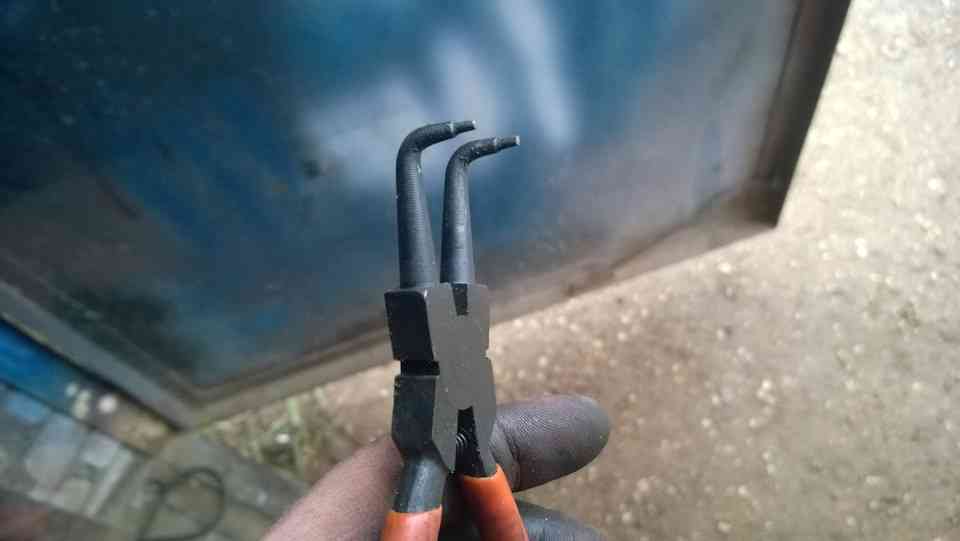

пассатижи (круглогубцы);

крупная плоская отвёртка (хорошо, если есть набор, но можно обойтись малым);

ключи накидные гаечные, № 10, 13, 17, 19;

ключ шестигранный, №10;

молоток, зубило, монтировка;

ключ № 30, удлинённый, можно воспользоваться торцовой головкой, тех же размеров;

хорошо иметь оригинальный съёмник для ступицы, ВАЗовский, это существенно упростит работу, но можно использовать тиски;

инструмент динамометрический (ключ), без него трудно правильно, с нужным усилием, потянуть гайку ступицы;

универсальный съёмник тоже пригодится.

Для проведения работ понадобится хорошее освещение, также ускорит работу наличие смотровой ямы или эстакады. Поверхность, на которой устанавливается машина должна быть ровной. Под задние колёса подводят упоры, это могут быть обычные деревянные бруски – «башмаки», а передачу на КПП выставляют 1-ю.

Выполняем собственноручную замену ступичного переднего подшипника ВАЗ 2109

Пошагово, предпринимаются такие действия:

Гайку передней ступицы немного отпускают в самом начале, прежде, чем авто подняли домкратом.
Фиксация переднего колеса тоже должна быть ослаблена.
Колесо надо демонтировать, гайка ступичного подшипника скручивается ключом № 30. Это непросто, гайки ступицы обычно «прикипают» к резьбе. Так что, ключ или головку потребуется удлинить, положим, обрезком трубы, для увеличения плеча рычага.
Суппорт фиксируют 2 болта, их свинчивают ключом № 17, отсоединяя суппорт от поворотного кулачка.
Отвёрткой разгибаются колодки, суппорт надо убрать, как удобнее, лучше положить на подставку, подвешивать на шланге нежелательно, он может быть повреждён.
На болтах закреплен ещё тормозной диск, который тоже подлежит демонтажу. Болты шаровой опоры удобно развинтить накидным ключом, потом снимают кулак.
Развал колёс в процессе обязательно нарушится поэтому прежде, чем снимать кулак, зубилом отмечают место регулировочного болта в стойке и положение самого кулака. Тогда при сборке узла первоначальный развал восстановить реально, пусть не в точности, то очень близко к идеальному.
Вручную ступицу выколачивают из элемента, с помощью соответствующего диаметра обрезка трубы, потом круглогубцами убирают стопорное кольцо.

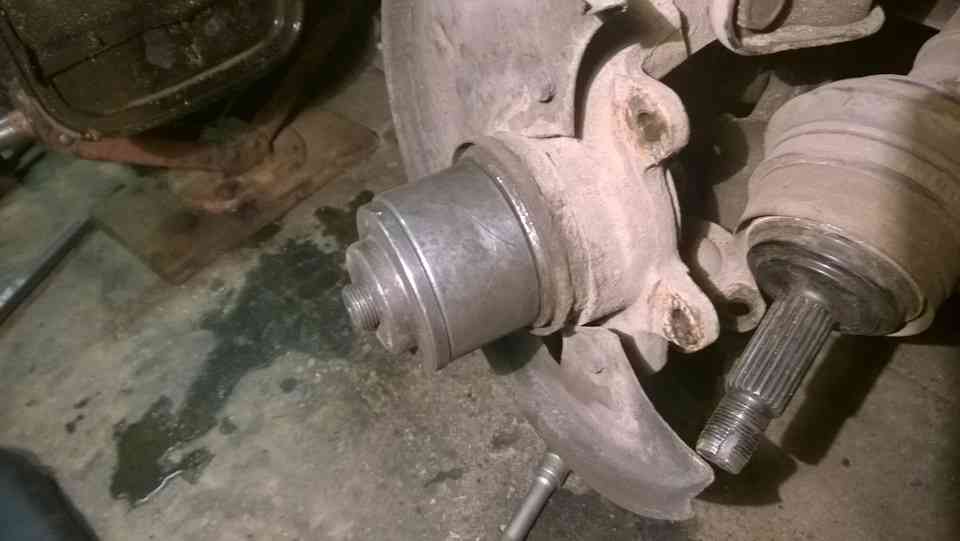

Саму деталь снимают, выпрессовывая, что удобно выполнить специальным съёмником.
Теперь то место, где был подшипник, необходимо тщательно очистить от грязи, ржавчины (для этого есть специальные металлические щётки или скребки, можно пользоваться для этого даже кухонным ножом), нанести слой смазки – солидол.
Приобретенный новый передний ступичный подшипник, рекомендованный для ВАЗ 2109, требуется впрессовать в кулак. Кстати, идеально на место новая деталь сразу, скорее всего, не встанет. «Сажать» на место понадобится вручную, используя всё тот же обрезок трубы, подходящего диаметра, вбивая деталь в кулак. И перекосов здесь нельзя допускать, кулак – на ровной поверхности, наставка – точно по диаметру, строго на месте, удары молотка аккуратные, с дозированным усилием.

После всего производится сборка узла, предыдущие операции выполняются в обратном порядке, от возвращения на место стопорного кольца, до установки колеса. Ступичную гайку хорошо затянуть динамометрическим инструментом, усилие 20 H*m.

После того, как замена переднего ступичного подшипника ВАЗ 2109 была произведена, понадобится проверить степень успешности и качество работы. С этой целью, установив колесо, приподнимаем авто повыше, как при начальной диагностике, проверяя на наличие люфта (покачать колесо во всех плоскостях), плавность и бесшумность вращения. Если вместо очень тихого, ровного гула слышится стук, щелчки, вращение с усилием, люфт больше нормы – работу надо переделывать.

Данный способ считают самым простым, при альтернативном варианте смотровая яма или эстакада необходима. Если применять данный метод замены ступичного переднего подшипника ВАЗ 2109 своими руками, то самое сложное – не нарушить развал колёс. Иначе надо проводить повторную регулировку.

Замена переднего ступичного подшипника на ВАЗ 2109 (21099, 2108) с фото и видео

️ Диагностика, причины и признаки поломки
️ Способы замены и подготовка к ремонту ступицы
️ Первоначальные операции: демонтаж и снятие
️ Подробнее о способах замены подшипника на Ваз 2109
️ Как выбрать подшипник: цена, размеры, номер
1. ️ Производители передних подшипников
️ Советы и рекомендации по выполнению ремонта

В 2021 году уже не выпускают ВАЗ 2109, но данная статья подойдет так и владельцам новых ВАЗов (ВАЗ 2110-2115), так и владельцам Приоры и Калины. Причина этому — передняя подвеска, а конкретно ступичный узел, он не отличается у этих автомобилей, поэтому технология и сама замена переднего ступичного подшипника Ваз 2109 схожа с моделями автомобилей семейства Ваз нынешних лет.

Причины и симптомы износа ступицы

Выполнить замену подшипника передней ступицы вам придется, если вы обнаружите несколько признаков его износа.

Признак

Ваши действия

Проявляться это может в пошатывании колеса. Люфт может быть вызван потерей эффективности как самой ступицы, так и ее подшипника

При езде вы можете слышать непонятные, посторонние звуки, идущие от колес. При наборе скорости гудение только увеличивается, но после этого при снижении скорости шум остается на прежнем уровне. Если гул исходит с одной стороны, тогда менять ступицу и подшипник следует только на ней. Если с двух сторон, тогда замените обе

Быстрый нагрев подшипника

Достаточно опасный диагноз, который приводит к перегреву суппортов. Как результат, они также выходят из строя. Плюс быстрее начинает закипать тормозная жидкость, что ведет к отказу тормозов. Потому проблему следует устранить незамедлительно

Проверка подшипника на люфт

Диагностика люфта позволит определить, нужно ли снимать и менять ступичный подшипник, либо можно подкорректировать состояние узла и некоторое время спокойно продолжать эксплуатировать свой ВАЗ 2109.

Проверка люфта подшипника передней ступицы — задача простая, с которой справится даже новичок. Ехать на СТО и тратить деньги не стоит.

Действуя по инструкции, вы легко определите люфт.

Поднимите автомобиль на достаточную высоту, чтобы колеса оторвались от земли. Вам пригодится хороший домкрат.
Если есть смотровая яма, тогда можно обойтись без домкрата.
Прокачайте колесо

Тут важно удерживать колесо с двух сторон и максимально прочно зажать его. Раскачивать нужно в направлении от себя в одинаковом направлении.
Если небольшой люфт ощущается, попробуйте посильнее затянуть гайку подшипника

Иногда в процессе езды по плохим дорогам она теряет свою хватку, отсюда возникает люфт.
Если затяжка гайки не помогла, придется поменять ступицу или подшипник.
Не лишним будет проверить на люфт, раскачав колесо в разных направлениях, одной рукой прижав колесо к себе, а второй — расшатывать его от себя.
Если такая раскачка показала, что люфт имеется, виновником выступает уже не подшипник и ступица, а рулевые наконечники. Их требуется заменить.
Замена верхней шаровой опоры потребуется, если подергать колесо с упором на верхнюю его часть и обнаружении люфта.
Подергайте уже нижнюю часть. Люфт говорит о необходимости замены нижней опоры.

При обнаружении износа подшипника передней ступицы, следует сразу заменить оба элемента, а не менять только со стороны, где обнаружена проблема.

https://youtube.com/watch?v=FzVUa8Yl9Bo

Выбор подшипников

Чтобы заменить ступичный подшипник, вам потребуется знать о его параметрах, размерах, характеристиках, предъявляемых конкретно для ВАЗ 2109.

Для «девятки» используется радиально-упорный роликовый двухрядный подшипник с коническими роликами. Осевые зазоры предварительно отрегулированные, заполненные смазкой. Закрытый тип подшипника.

Опираясь на таблицу, вы сможете отыскать оптимально подходящий подшип для передней ступицы вашего автомобиля.

Параметр

Требуемый показатель

Предельная частота вращения

Подобрав необходимый для замены комплект подшипников передней ступицы, можно приступать к работе.

Для ремонта вам потребуется помимо стандартного набора инструментов, специальные оправки для подшипников. При их отсутствии можно воспользоваться трубой, подходящей по диаметру.

Демонтажные работы

Следуя инструкции и опираясь на видео уроки, вы сможете своими руками заменить подшипник передней ступицы.

Ослабьте натяжение болтов колеса, снимите декоративную пластиковую заглушку с подшипника ступицы и расконтрируйте крепежную гайку.
С помощью торцевой головки и рычага ослабьте крепежную гайку подшипника.
Поднимите автомобиль с помощью домкрата, после чего снимите колеса с той части передка автомобиля ВАЗ 2109, где планируется выполнять замену подшипа.
Снимите все, что может помешать вам демонтировать ступицу. К таковым объектам относится тормозной диск, крепление к поворотному кулаку, шаровой опоре, болты крепления поворотного кулака, крепежи передней стойки. Демонтируйте все это и двигайтесь дальше.
Полностью открутите гайку передней ступицы, снимите ее и демонтируйте упорную шайбу.

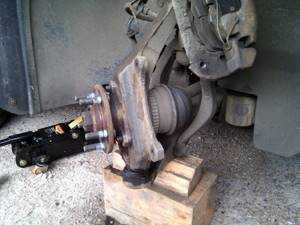

Из кронштейна передней стойки необходимо вывести ступицы и снять ее.

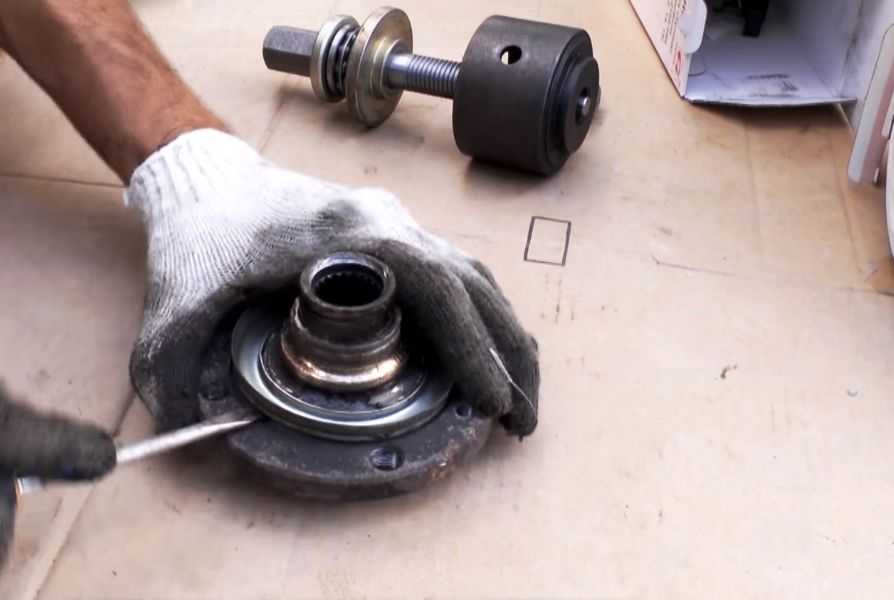

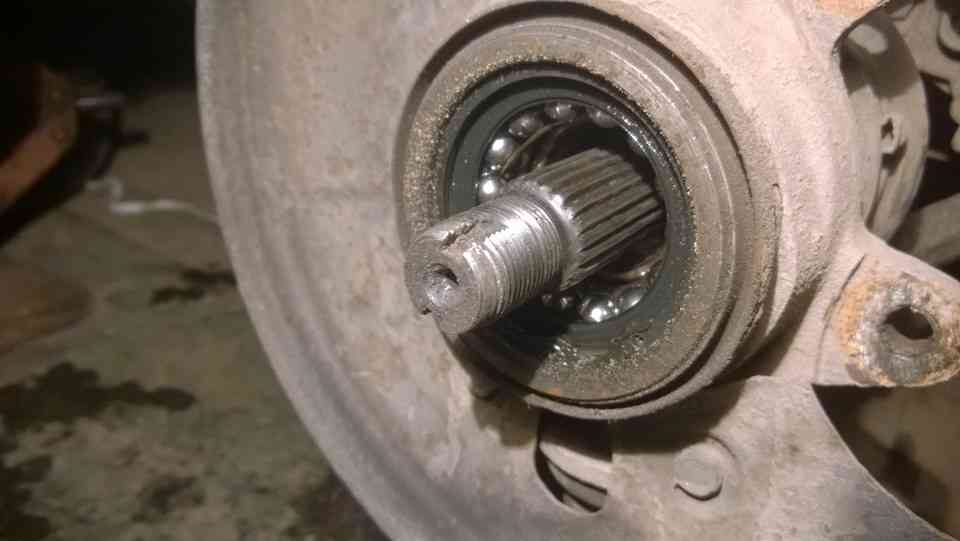

Ступица демонтирована, потому можно выпрессовать из нее поврежденный подшипник и поставить на его место исправный узел.
Положите ступицу на тиски или разместите другим удобным для вас способом.
Используя выколотку, которая подходит по диаметру, прессуйте ступицу из внутреннего кольца подшипа.

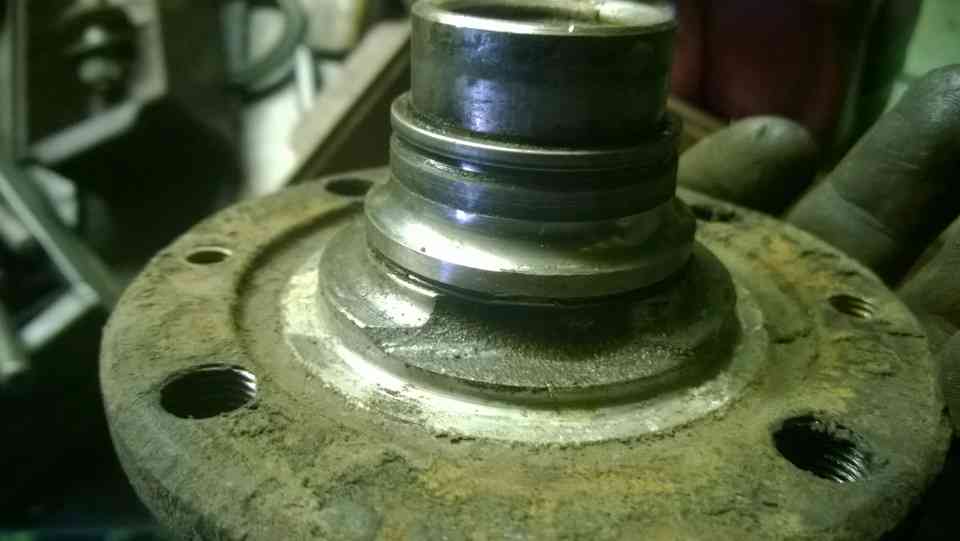

В некоторых случаях наружная часть внутреннего кольца может остаться на ступице. В такой ситуации вам не обойтись без съемника. Вообще лучше работать со специальным инструментом. Он наверняка найдется среди ваших знакомых или соседей по гаражу.

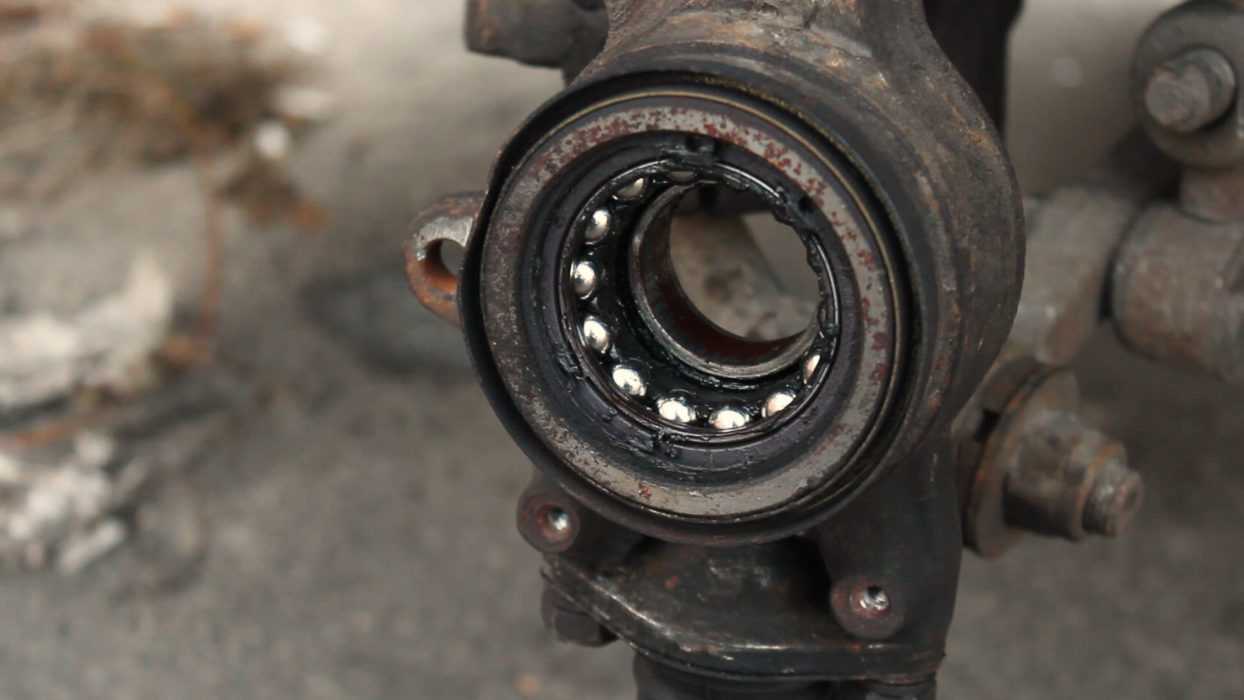

Этой же выколоткой необходимо извлечь подшипник из поворотного кулака. Чтобы сделать такую работу, придется заранее снять стопорные кольца. Они извлекаются любым подручным инструментом, например шилом. Хотя есть специальные зажимы для подобных целей.

Аккуратность превыше всего

Все, подшипник ступицы вам удалось снять.
Тщательно обработайте все демонтированные детали, используя чистый керосин. Соблюдайте правила пожарной безопасности.

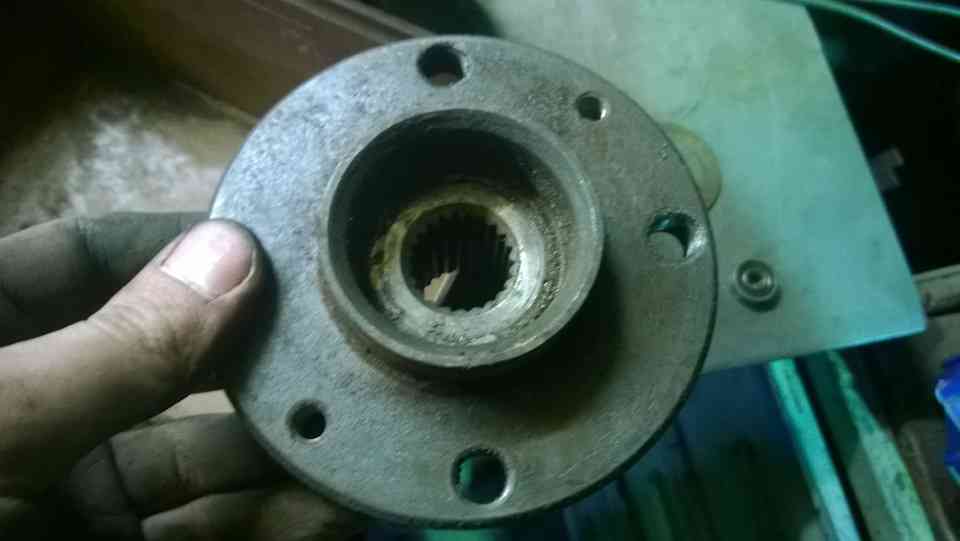

Оцените состояние самой ступицы. Если на ней есть следы повреждений, дефекты, сколы, ее следует заменить на новую.
Новый подшипник устанавливается на место при помощи тисков или пресса. Усилие при этом прикладывают обязательно к наружным кольцам.
Использовать инструмент типа молотка для забивки подшипника категорически запрещается, поскольку это приведет к разрушению новой детали.
Установив подшипник передней ступицы, выполните процедуру обратной сборки
Не забудьте поменять гайку ступицы.
Когда узел будет полностью собран и автомобиль опущен на землю, только тогда необходимо полностью затянуть крепежные гайки.

https://youtube.com/watch?v=wJUmkUIO2lQ

Ремонтировать переднюю ступицу при износе, поломке подшипника не так сложно, как может показаться на первый взгляд. Наша инструкция, дополненная видео руководствами, поможет вам своими руками выполнить процесс от начала и до конца.

Признаки неисправности

О поломке, в частности, свидетельствуют:

появление шума спереди (там, где находятся стойки) при движении;
в салоне чувствуется довольно сильная вибрация (возникает она обычно, если смазка подсыхает или при чрезмерном загрязнении подшипника);
слышится хруст или металлический скрежет (слом элемента).

Чтобы подтвердить свои подозрения, протестируйте узел следующим незамысловатым способом:

проблемную сторону поднимают на домкрате;
снимают колесо;
диск прокручивают вручную.

Плавное его движение свидетельствует об исправности, наличие характерного звука перекатывающихся шариков говорит о приходе в негодность подшипника.

Приступая к замене вышеупомянутой детали, выберите один из описанных в этой статье способов наиболее вам подходящий.

Диагностика ступичного подшипника, причины и признаки поломки

Коротко перечислим признаки данной поломки:

Шум во время езды спереди (справа или слева), при поворотах так же раздается шум или вой.
Вибрация в салоне — признак того что требуется ремонт, так как возможно высохла смазка или попало много грязи.
Скрежет или хруст — говорят о том что, ступичный подшипник уже развалился.

Прежде чем делать поспешные выводы, сделайте пошаговую диагностику:

Поднимите домкратом ту сторону, где есть характерные признаки, но перед этим снимите колесо.
Покрутите диск руками, если есть звук «перекатов» или другой шум — нужна замена. При исправном изделии вращение плавное, без заедания и шума.
Снимите диск тормоза, проверьте люфт ступицы, перемещая её руками в осевом направлении — если ощущаете ход без замеров, то необходима замена изделия.

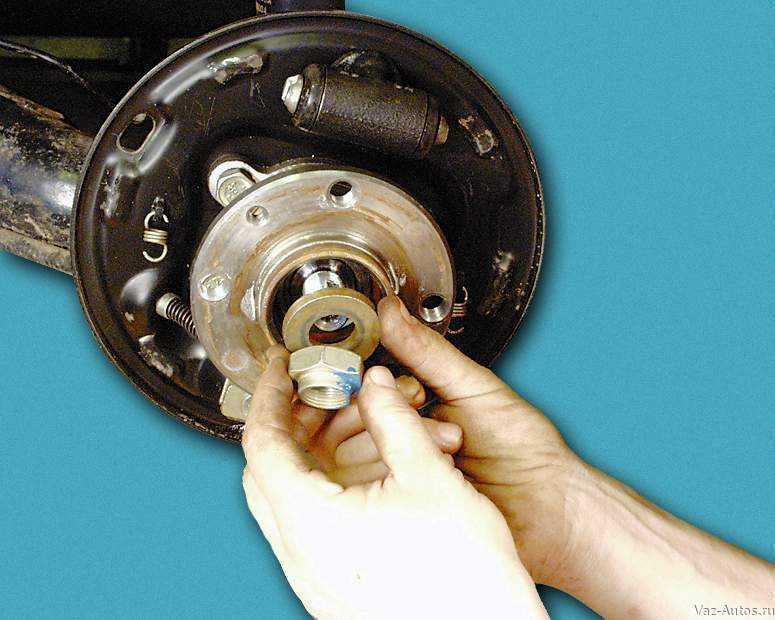

Замена подшипника ступицы заднего колеса на автомобиле ВАЗ 2108

Вышедший из строя ступичный подшипник заднего колеса заявляет о возникшей проблеме постоянным, зачастую давящим на уши, воем. Он доносится сзади и не исчезает при движении на нейтральной передаче. По мере увеличения износа подшипника этот звук может все более возрастать. Необходима замена ступичного подшипника заднего колеса.

Эту работу быстрее всего можно выполнить с помощью специальных приспособлений (съемников). Если их нет, то для достижения цели, следует использовать подручные материалы. Рассмотрим проведение замены подшипника именно с этим уклоном.

Проверка подшипника ступицы заднего колеса

Вывешиваем колесо на подшипник которого имеются подозрения. Вращаем его рукой. Колесо с исправным подшипником крутится практически бесшумно. Неисправный подшипник выдает себя шумом и звуком «как будто перекатываются шарики в подшипнике». Степень шума и перекатывания зависит от степени износа самого ступичного подшипника. Для сравнения можно вывесить колесо с исправным подшипником и послушать с каким звуком вращается оно.

Необходимые инструменты

— Удлиненная головка на 30 с длинным воротком, либо аналогичного диаметра изогнутый накидной ключ (либо аналогичный торцевой ключ и т. д.)

Для отворачивания гайки ступицы колеса.

— Тонкое зубило, кернер

Для отгибания замятого края гайки ступицы.

— Трехлапый съемник (необязателен)

Для снятия ступицы с оси колеса.

— Двухлапый съемник, либо специальный полукруглый (необязателен)

Для снятия внутреннего кольца подшипника с оси колеса.

— Съемник – пассатижи

Для снятия-установки стопорного кольца

— Съемник для выпрессовки подшипника из ступицы/запрессовки подшипника в ступицу (необязателен)

— Рожковый или любой иной ключ на 12 (11, 8, 7-в зависимости от вид штифта)

Для отворачивания направляющих штифтов, крепящих тормозной барабан.

— Ключ на 13 (14)

Для отворачивания регулировочной гайки стояночного тормоза.

— Молоток

Приобретаем подшипник с гайкой.

Подшипник заднего колеса автомобилей ВАЗ 2108, 2109, 21099 с гайкой

Подготовительные работы

Работы лучше всего проводить на яме (смотровой канаве), так удобнее. Но если ямы нет, можно обойтись и без нее.

— Фиксируем автомобиль, поставив его на ровной площадке, на первую передачу, подложив под колеса противооткатные упоры.

— Под днищем автомобиля отпускаем гайку затяжки ручного тормоза.

Если автомобиль установлен не на яме (смотровой канаве), то для выполнения этой операции придется поддомкратить одно из колес, поставить страховочный упор под автомобиль и лежа добираться до этой самой гайки.

Замена переднего ступичного подшипника ВАЗ-2109

Ступичный подшипник конкретно переднего колеса остается одним из наиболее слабых мест всех практически моделей ВАЗ. Конструкторы завода в этой связи отмечают, что замена упомянутой выше детали должна производиться регулярно и довольно часто (максимум – через каждые 80 000 километров). Причем приведенная рекомендация касается не только тех автомашин, что эксплуатируются в экстремальных условиях, но и в равной степени остальных. Как показывает практика, в реальности необходимость установки новой детали во многих случаях возникает гораздо скорее.

Как производится замена переднего испорченного ступичного подшипника как на автомашине ВАЗ-2109, так и на Калине или Приоре? Ответ на данный вопрос вы получите из этой статьи.

Износ передних ступиц

Замена передней ступицы на ваз 2109

Обычно износ ступиц проявляется в следующем:

В подшипниках ступицы наблюдается люфт, то есть они слегка пошатываются.

Причины износа ступицы

Замены ступицы передней на ваз 2109

Обычно выделяют такие причины, из-за которых ступица изнашивается:

Замена ступицы переднего колеса ваз 2109

Гайка подшипника ступицы плохо затянута. Такая оплошность может стать причиной люфта. В таком случае можно обойтись просто ввинчиванием данной гайки до упора. То есть, менять ступицу или ее подшипник не следует.
Плохо работает рулевой наконечник.
Наблюдаются недочеты в работе верхней ил нижней шаровой опоры.

Износ передних ступиц

Замена передней ступицы на ваз 2109

Обычно износ ступиц проявляется в следующем:

В подшипниках ступицы наблюдается люфт, то есть они слегка пошатываются.

Примечание: нельзя допускать, чтобы люфт был слишком сильным, так как из-за этого нужно будет менять не только ступицу, но и подшипник.

Подшипники «гудят». Во время езды слышны непонятные звуки, издающиеся из колес. Как правило, с увеличением скорости они проявляется еще сильнее. После этого, при снижении скорости шум не становится менее тихим.

Примечание: если гул слышен только с одной стороны, значит нужно менять только одну ступицу. Если он наблюдается в обоих колесах, обе ступицы нуждаются в немедленной замене.

Подшипники быстро нагреваются. Это может привести к тому, что суппорт также перегреется, из-за чего он также «полетит».Кроме того тормозная жидкость также слишком быстро закипает. Это приводит к быстрому отказу тормозной системы.

Причины износа ступицы

Замены ступицы передней на ваз 2109

Обычно выделяют такие причины, из-за которых ступица изнашивается:

Замена ступицы переднего колеса ваз 2109

Гайка подшипника ступицы плохо затянута. Такая оплошность может стать причиной люфта. В таком случае можно обойтись просто ввинчиванием данной гайки до упора. То есть, менять ступицу или ее подшипник не следует.
Плохо работает рулевой наконечник.
Наблюдаются недочеты в работе верхней ил нижней шаровой опоры.

Лада 2109 › Бортжурнал › Замена подшипника передней ступицы

Всем привет!Суть проблемы такая: при прохождении левых поворотов и при торможении справа спереди издавался гул. При пошатывании колеса издавался стук (несильный, но все же), при этом ступичная гайка затянута. Пришел к выводу, что кончился подшипник. Поехал в магазин за новым

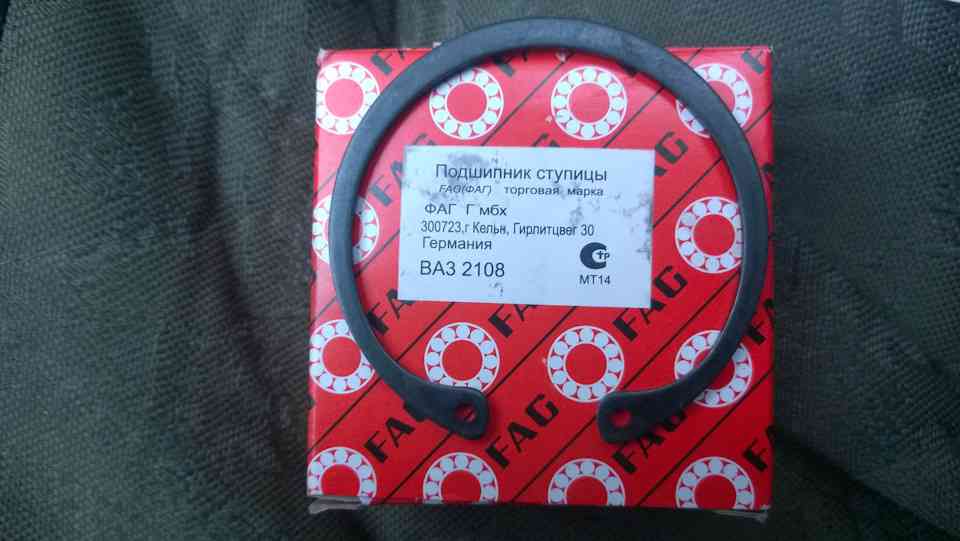

Взял FAGовский подшипник, как написано немецкий, не сильно дорогой (550р), в то время как автовазовский стоит 700 с лишним, но дело не в цене, сказали что ФАГ ничем не хуже. Так же взял стопорное кольцо, понимаю, конечно, что мало вероятно что с ним что то случится, но как говорится, раз в год и палка стреляет)

Во время ремонта никуда не торопился, поэтому получилось заснять почти весь процесс. И так как фото достаточно, то постараюсь рассказать подробнее о замене (как делал я), вдруг кому будет интересно и полезно)

Первым делом, пока наша машина еще стоит на колесах, нужно сорвать ступичную гайку, после чего уже срывать колесные болты, поддомкрачивать машину и снимать колесо.

Дальше по идее нужно снять весь суппорт в сборе (если быть точным цилиндр, суппорт и направляющую тормозных колодок) с поворотного кулака, после чего открутить направляющие тормозного диска и снять сам диск, НО тормозной диск обычно прикипает к ступице и что бы его не колотить ничем можно попробовать перед снятием суппорта открутить направляющие тормозного диска, завести машину и покрутить двигателем на тормозах. У меня тормозной диск отходить не захотел и мне просто напросто стало жалко коробку (у кого то может легко диск отстанет). Затем я снял суппорт с колодками, открутил ступичную гайку до конца, снял шайбу, взял колесный диск и четыре болта от головки

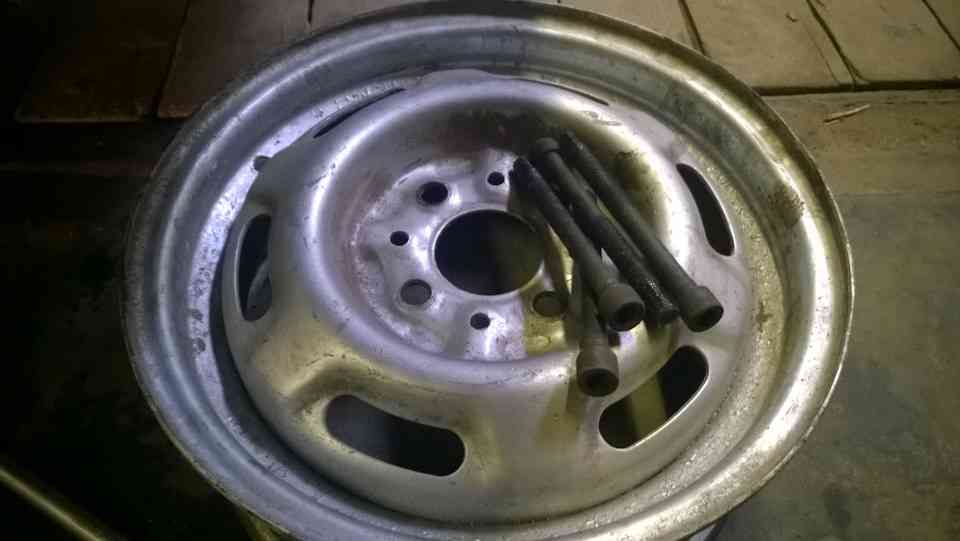

через отверстия в диске вкрутил болты в ступицу и методом обратного молотка сбил ступицу вместе с тормозным диском. Получилась следующая картина:

В большинстве случаев одно из внутренних колец подшипника остается на ступице, это обычное явление.

Что бы отделить тормозной диск от ступицы использовал выколотку из мягкого металла и молоток, аккуратными ударами ступица выбивается из диска.

Остается снять кольцо подшипника со ступицы

Снимается съемником с двумя лапками если лапки небольшие и подлезают в два паза в ступице, можно так же зубилом (но так себе вариант), в моем случае на скорую руку изготавливался съемник (фото к сожалению нет)

Но перед снятием кольца нужно снять пыльник (на фото он уже снят), и важно потом перед установкой ступицы не забыть поставить пыльник на место. Затем нужно снять стопорное кольцо, я снимал специальными щипцами

Затем нужно снять стопорное кольцо, я снимал специальными щипцами

Откручиваем шаровую опору и вынимаем ШРУС, вместо ШРУСа ставится съемник (есть специальные, их легко найти в магазине, но в моем случае самодельный). С наружной стороны устанавливается втулка с диаметром немного больше диаметра подшипника, что бы подшипник мог спокойно входить в нее и в то же время что бы ее можно было упереть на площадку поворотного кулака, с внутренней стороны шайба упирающаяся на внутреннее кольцо подшипника, все это стягивается болтом

Тянем болтом, тянем тянем и опа, подшипник вышел

Необходимые инструменты и подготовительные работы

Какой бы метод вы ни выбрали, вам понадобится в любом случае:

молоток;
зубило;
набор ключей накидных, а также торцевые на 10 и 30;
отвертка плоская;
съемник (при наличии);
оправка для выбивания подшипника;
динамометрический ключ.

Машину устанавливают на ровной площадке. Позаботьтесь об освещении – используйте переносной прожектор. Авто выставляют на первую передачу, для дополнительной безопасности подкладывают колодки под задние колеса.
