Замена задних тормозных колодок ваз 2109 делается своевременно

Снятие колодок

После всех вышеописанных операций удается получить непосредственный доступ к колодкам. Перед тем как их снять:

• ослабляют приводные тросы ручника;
• демонтируют резонатор, чтобы добраться до компенсатора;
• разбирают глушитель или используют удлинитель с головкой на 13 мм (вороток берите храповой – при недостатке места работать им легче);
• отвинтив контргайку, ослабляют, насколько можно, у ручного тормоза натяжной трос.

Теперь наступает время полностью снять привод ручника. Для этого вытаскиваем плоскогубцами шплинт из удерживающего его пальца и утапливаем последний, после чего вышеназванный элемент отсоединяется.

Средняя пружинная стяжка отцепляется пассатижами, а за ней снимается с передней колодки и нижняя ограничительная спираль.

Потом:

• демонтируем распорную планку и вытаскиваем приводящий в движение тормозное приспособление рычаг, освободив его от тросика;
• отсоединяем заднюю колодку избавив ее от ограничителя, не дающего двигаться в поперечном направлении.

Сборка производится в обратной последовательности.

Датчик

Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

1. Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
2. Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
3. Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
4. При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.

Замена датчика

Поменять датчик достаточно просто:

• Выключите зажигание;
• Слейте жидкость охлаждения из расширительного бачка;
• От клеммной колодки датчика отключите пару проводов;
• Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
• Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.

Устройство и характеристики тормозных колодок

Задние тормозные колодки ВАЗ 2109 состоят из:

• Основания, изготовленного из металла.
• Фрикционной накладки, наклеенной на него.
• Задние тормозные устройства комплектуются из четырех колодок. Корпус и основание выполнены методом штамповки из листовой стали, затем они подлежат сварке.
• От образования коррозии элементы защищены гальваническим покрытием.
• На основание, при температуре около 100 градусов, приклеивается специальным клеем фрикционная накладка.
• Нужная шероховатость поверхности, ускоряющая притирку колодок, образуется дополнительной обработкой.
• 320 Нм составляет эффективность при контрольном торможении — при движении автомобиля со скоростью 80 км/час и 40 бар составляет давление в тормозной системе. При этом колодки находятся в холодном состоянии. Усилие, с которым можно сдвинуть накладки относительно колодки, не превышает 210 н/см2.
• Все материалы, из которых изготавливаются изделия, соответствуют сертификатам качества и международному стандарту ISO 9001. Выполняются с соблюдением Правил ЕЭК ООН.
• Специальный материал, используемый при изготовлении тормозных колодок, создает при торможении минимальный уровень шума, что улучшает комфорт водителя и пассажиров при передвижении в автомобиле.
• Уменьшает расходы на техническое обслуживание повышенная износостойкость элементов.
• Инструкция указывает, что замена тормозных задних колодок ВАЗ 2109 должна выполняться после пробега авто 70 000 — 90 000 километров.
• Срок службы изделий зависит от аккуратности при вождении автомобиля, состоянии дорожного покрытия, где чаще всего передвигается транспортное средство.

Совет: Каждый водитель должен при проведении планового обслуживания авто обращать внимание на состояние тормозных колодок

Демонтаж и монтаж задних тормозных колодок авто ВАЗ 2109

Итак:

• На автомобиле ВАЗ 2109 замена задних тормозных колодок выполняется, когда ручной тормоз опущен до упора вниз.
• Включается первая передача.
• Подкладываются подставки под передние колеса, для фиксации автомобиля.
• Задняя часть машины поднимается и опирается на опоры.
• Снимается колесо. Моющими средствами промывается, а затем хорошо высушиваются все элементы тормозного устройства.

Совет: Нельзя для очистки тормозов применять дизельное топливо, бензин или другие минеральные растворители.

• При расположении в бачке главного тормозного цилиндра уровня тормозной жидкости на о или близкой к ней, нужно откачать жидкость из бачка, чтобы она не выплеснулась при замене тормозных колодок.
• Выкручиваются два направляющих штифта.
• Удаляется тормозной барабан.

Совет: Если не удается легко снять барабан нужно в его резьбовые отверстия вкрутить два болта на М8, а затем, ввертывая их, можно легко спрессовать элемент.

Используя бородок или плоскогубцы, удаляются стяжные пружины — верхняя и нижняя.

• Вытаскивается направляющая пружина на передней колодке.
• Снимается передняя колодка.
• Удаляется разжимная планка.
• На задней колодке снимается направляющая пружина.
• От наконечника троса ручника отсоединяется приводной рычаг.
• Вытаскивается шплинт и снимается опорная шайба с пальца на приводном рычаге задней колодки тормоза.
• Извлекается задняя тормозная колодка.
• Удаляется опорная шайба.
• Надавливая на палец, который показан на фото, убирается с колодки приводной рычаг.

• Вытаскивается из устройства палец.
• Проверяется толщина и состояние снятых фрикционных накладок и определяется, нужна ли замена колодок на ВАЗ 2109.
• Установить новые колодки автолюбитель может и сам.Процесс выполняется в обратном порядке их снятию.
• При установке нужно верхние носки колодок вставить в пазы поршня.
• При монтаже барабана тормозные колодки сводятся двумя монтировками, для перемещения к центру тормозного цилиндра, его поршня.
• Тормозной барабан ставится на место.
• Для подвода тормозных колодок к тормозному барабану нужно нажать на педаль тормоза до трех раз.
• Колеса устанавливаются на место.
• Проверяется их легкость вращения.
• Автомобиль опускается на землю.
• После того как была выполнена на ВАЗ 2109 замена задних колодок,нажимается на тормозную педаль, чтобы рабочее положение смогли принять поршни цилиндров.
• В бачке с тормозной жидкостью проверяется ее уровень, при необходимости жидкость доливается.
• Регулируется ручной тормоз.

Каким образом выполняется на автомобиле ВАЗ 2109 замена тормозных колодок задних, хорошо видно на видео. При своевременной замене изношенных элементов тормозной системы обеспечивается безопасное передвижение автомобиля, а цена этого ремонта будет значительно ниже того, который может возникнуть после ДТП с вождением машины с несправными тормозами.

Замена задних тормозных колодок ВАЗ 2109

Если хотя бы один раз вам подтягивали тросик ручного тормоза, то перед заменой придётся ослабить натяжение. Сделать это не так просто, как хотелось бы. Нужна смотровая яма или подъёмник, поскольку нам нужно получить доступ к центру днища машины. Находится эта «хитрая» конструкция за глушителем (работайте с холодной машиной, чтобы не получить ожог). В крайнем случае придётся его демонтировать, но обычно достаточно ключей с удлинителем.
Когда доберетесь до механизма, полностью открутите контровую гайку и максимально отпустите основную.

Снимите колесо и положите его под днище автомобиля (для спокойствия). Вначале нас ждёт самая сложная часть — снять тормозной барабан. При торможении он постоянно нагревается и остывает (иногда резко, если горячим въехать в лужу), поэтому барабан очень крепко «прикипает». Стандартными средствами демонтаж предусмотрен с помощью двух болтов М8. Сразу необходимо выкрутить две направляющие (фото ниже) и на их место вкрутить болты.

Потом медленно и по очереди вкручивайте их дальше (не допускайте перекоса), пока барабан не сойдет с «насиженного» места.

Если резьба в отверстиях сорвана и диск не поддаётся, то переходим к другому варианту

Брызгаем WD-40 на все места соприкосновения (особенно в районе ступицы) и начинаем сильно, но осторожно простукивать барабан молотком. Обязательно используйте деревянный брусок или доску как проставку, чтобы не повредить диск.

После победы переходим к непосредственной замене задних колодок

С помощью плоской отвёртки или плоскогубцев снимите крепёжные пружины. Начинайте с верхней, потом нижняя и средняя.1
Теперь без особых усилий можно извлечь одну колодку и распорную пластинку.
Чтобы освободить вторую колодку, отсоедините пружину посредине и фиксатор троса ручника.
Производители колодок редко комплектуют их приводным рычажком, поэтому приходится использовать старый. Для этого вытяните стопорный шплинт, снимите шайбу и переставьте рычаг на новую колодку.

Установка происходит в обратном порядке и не должна вызвать сложностей. Чек-лист правильной сборки:

1. Сразу соедините колодки промежуточной планкой и верхней пружиной, а потом устанавливайте на место.
2. Верхняя часть должна попасть в специальные пазы на тормозном цилиндре.
3. Зафиксируйте нижнюю часть в предусмотренных местах и стяните нижней пружиной.
4. Подсоедините средние пружинки (они не дают колодкам двигаться вверх-вниз).
5. Не забудьте прицепить конец троса ручника к приводу.
6. Вожмите тормозные цилиндры с помощью монтировки (только аккуратно, чтобы не раскрошить накладку).
7. Наденьте тормозной барабан (предварительно выкрутив болты, если использовали стандартный метод демонтажа).
8. Подтяните трос ручного тормоза (норма — от 2 до 5 щелчков при включении)

Этапы работ

Итак, работу по замене тормозных колодок можно разделить на несколько отдельных этапов, а именно.

1. Первый этап включает в себя процедуру, которая подразумевает подтягивание троса регулирующего работу ручного тормоза. Сразу нужно сказать, что это достаточно сложная манипуляция, которая потребует установить машину на смотровую яму или использовать специальный подъемник. Усложняет работу то что придется снимать глушитель что конечно тоже занимает достаточно много времени.
2. Дальше нужно снять задние колеса и добраться до тормозных барабанов. Причем, так как этот элемент постоянно взаимодействует с колесом, он прикипает и поэтому для его разблокировки понадобиться применить специальную смазку.
3. Бывают ситуации когда диск зажат настолько туго что его не получается сразу раскрутить. В этом случае нужно прибегнуть к определенной хитрости. А именно используя смазку нанести ее на все соприкосновения диска. После того это сделано нужно начать постукивать по барабану обязательно используя при этом деревянный брус. Только его применение не позволит молоту повредить диск.
4. Когда все-таки с диском покончено, можно приступать непосредственно к процедуре замены колодок. Для этого нужно использовать отвертку и плоскогубцы поддев вначале верхнюю, а потом нижнюю пружину.
5. Стоит помнить, что при замене колодок используется специальный рычаг, который остается на своем месте и в дальнейшем работает с новыми колодками.

После того как процедура по замене колодок выполнена в полном объеме предстоит работа по сборке барабанов и колеса. Делается это в обратном порядке. Когда работа окончена, нужно провести небольшое испытание новых колодок и только после этого можно выпускать машину на дорогу.

Особенности замены задних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099: 2 комментария

Здравствуйте. Можно для начала заменить трос ручника (возможно вытянулся) или немного наварить металла на выступ колодки по распорную планку (миллиметров пять). Обточить. И посмотреть как будут работать тормоза и ручник. Если плохо, то придется заменить детали (что дорого). Если заработает, то можно еще несколько лет ездить. Неравномерный износ колодок возможен, например, по причине неудовлетворительной работы тормозного колесного цилиндра (поршни выдвигаются-втягиваются неравномерно, так не срабатывает устройство автоматической регулировки зазора).

Здравствуйте. На ВАЗ-2109 вчера вскрывал задние тормозные м-мы, так как совсем не работал ручник, подтяжка регулировочной планки не помогала совсем. При вскрытии оказалось, что тормозные накладки на обоих задних колесах изношены неравномерно — передние колодки стёрты в два раза больше задних накладок. Почему так? Толщина накладок 3мм и 6мм. Ручник в итоге отрегулировать не удалось, скорее всего не хватает длины распорной планки. Барабаны немного стёрты, на правом барабане протёрто много борозд. Что можно в такой ситуации сделать? На Москвиче-408 у меня регулируется всё проще: распорная планка с двумя размерами и эксцентрик на планку ручника — ручник можно отрегулировать при любом износе накладок и барабана. В ютубе много роликов про доработку сваркой планок и колодок, или лучше все детали менять на новые?

Как поменять передние своими руками

По сравнению с предыдущей процедурой, замена передних колодок покажется очень лёгкой. Колесо, конечно, тоже придётся снять. После чего можно убедиться в необходимости ремонта через специальное «окошко». Толщина фрикционного материала не должна быть менее 2 мм, иначе рискуете в любой момент остаться без тормозов.

Замерьте толщину линейкой, на глаз такие расчёты лучше не делать

В верхней части суппорта есть единственный болт, зафиксированный стопорной шайбой. Необходимо разогнуть её с помощью плоской отвёртки.Если «сопротивляется», воспользуйтесь молотком. Откручивать болт следует, придерживая направляющую другим ключом.
Тормозной шланг нужно освободить из его крепления. Теперь вы сможете «раскрыть» суппорт, отодвинув его в сторону. Извлеките старые колодки.
Чтобы новые накладки четко стали на место, лучше хорошенько почистить все точки соприкосновения.
Естественно, что новые фрикционы толще старых и не получится поставить суппорт назад. Поэтому необходимо вжать тормозной цилиндр. Для этого понадобится большая отвёртка. Закройте тормозной механизм без колодок и упритесь отвёрткой, как рычагом, в цилиндр

Понадобятся определённые усилия, поэтому соблюдайте осторожность, чтобы отвёртка не соскочила. После чего установите новые накладки, закройте суппорт и наживите болт крепления.

Обратная сборка будет быстрой

Зажмите болт, придерживая вторым ключом направляющую, и загните на место стопор шайбы. Не забудьте зафиксировать тормозной шланг, и можно прикручивать колесо на место.

Особенности замены задних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

Срок службы задних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях — 60-70 тысяч км пробега.

В зависимости от манеры езды, исправности тормозной системы и условий эксплуатации этот срок может меняться в большую, либо меньшую сторону. Поэтому периодичность проверки состояния тормозных колодок 60.000 км пробега. Минимально допустимая толщина накладок тормозных колодок 1,5 мм. В этом случае тормозные колодки подлежат замене. Заменять их необходимо парой (на правом и левом задних колесах одновременно).

Необходимые инструменты, приспособления и запчасти

— Комплект задних тормозных колодок для автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

— Среднеразмерная шлицевая отвертка

— Плоскогубцы с тонкими губками

Подготовительные работы

— Очищаем задний тормозной механизм от грязи

Порядок замены тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

Снимаем вначале переднюю тормозную колодку, затем заднюю. Перед снятием максимально возможно сводим колодки, утопив поршни тормозного цилиндра вовнутрь. Это можно сделать при помощи двух монтажных лопаток если их концы завести за буртик опорного тормозного щита и сжать ими колодки.

— Отсоединяем верхнюю стяжную пружину тормозных колодок

Опираемся шлицевой отверткой отверткой на тормозной цилиндр и используя ее как рычаг поддеваем её лезвием край верхней стяжной пружины и выводим его из зацепления с передней колодкой. Вынимаем пружину.

Отсоединяем верхнюю стяжную пружину

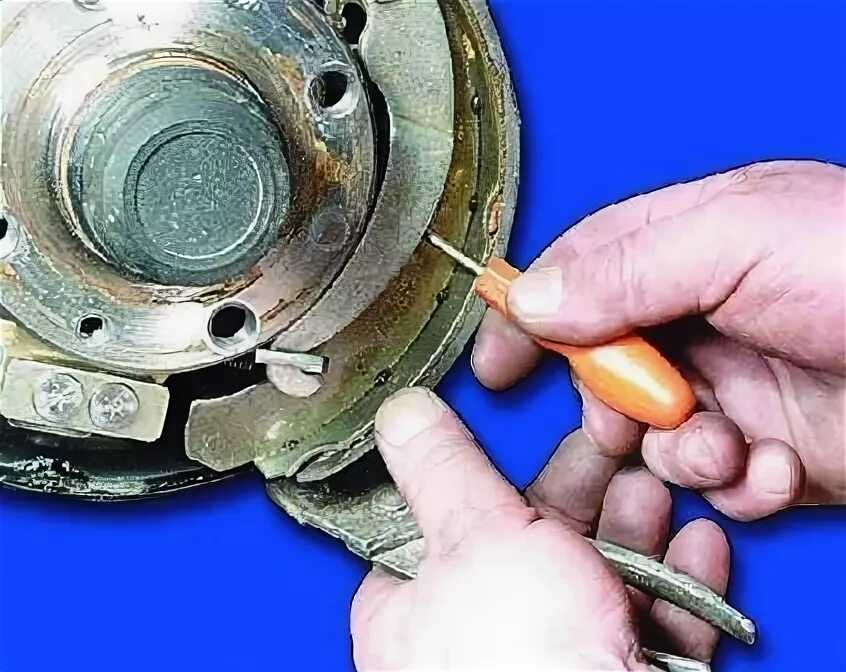

— Отсоединяем направляющую пружину передней колодки

Отверткой или плоскогубцами поддеваем ее край и выводим из зацепления с колодкой.

Снимаем направляющую пружину передней тормозной колодки

— Снимаем переднюю тормозную колодку

Опускаем ее вниз вместе с нижней стяжной пружиной. Пружину отсоединяем и снимаем руками.

Снимаем переднюю тормозную колодку

— Снимаем заднюю тормозную колодку

При этом необходимо вывести из зацепления с рычагом ручного привода наконечник троса стояночного тормоза (рычаг закреплен на задней колодке).

Снятие задней тормозной колодки

— Отделяем рычаг ручного привода от задней колодки

Для этого необходимо расшплинтовать ось рычага при помощи плоскогубцев и снять с нее рычаг.

Все, тормозные колодки сняты.

Особенности установки новых тормозных колодок в тормозные механизмы задних колес

— Устанавливаем вначале заднюю тормозную колодку, потом переднюю в порядке обратном снятию

— Присоединяем к задней тормозной колодке рычаг ручного привода

При этом надеваем рычаг на ось, устанавливаем дистанционную шайбу, устанавливаем рычаг, зашплинтовываем.

— Стяжные пружины натягиваем при помощи плоскогубцев или отвертки

— После установки тормозных колодок и барабана несколько раз нажимаем на педаль тормоза для самоустановки зазора между колодками барабаном

Проделываем аналогичную процедуру снятия старых тормозных колодок и установки новых, для другого заднего колеса.

Примечания и дополнения

— При замене задних тормозных колодок необходимо оценить состояние тормозных барабанов, так как эффективность работы задних тормозных механизмов тормозной системы автомобилей ВАЗ 2108, 2109, 21099 строится на взаимодействии: колодки — барабан. И если изношен барабан, а колодки новые, нормального торможения добиться не удастся.

— Так же если необходимо заменяем направляющие пружины обеих колодок.

— Следует обратить внимание на тормозные цилиндры задних тормозных механизмов. Подтекание тормозной жидкости через их уплотнения недопустимо

Так же недопустима работа цилиндров с поврежденными пыльниками.

Как заменить задние тормозные колодки на ВАЗ 2108-ВАЗ 21099?

Примечание!При смене колодок их нужно менять сразу с обеих сторон (т.е на левом заднем и правом заднем колесах нужно менять колодки сразу), если этим пренебречь, то автомобиль будет тормозить неравномерно, и поэтому при экстренном торможении автомобиль бросит в занос, то делайте все правильно и ни в коем случае не кидайте пока кирпичи между собой, если хотите установить старые на свои места (т.е при установке старых кирпичей они должны будут встать так же, как и раньше)!

Снятие:1) В начале поставьте машину на первую передачу и подкиньте любые бруски под передние колеса чтобы машина не двигалась поставить бруски, ибо есть вероятность, что после поднятия задней части, от малейшего колебания машина может просто упасть на землю), и проверить, полностью ли опущен ручник (при необходимости опустить полностью), и все, можно приступать к замене, сначала поднимите автомобиль домкратом и снимите заднее колесо, на котором будете менять тормозные колодки (Как правильно снять колесо, читайте в статье: «Правильная замена колес на автомобиле»), откройте капот и проверьте уровень тормозной жидкости, если он достигает МАХ — отметки, то используйте резиновую грушу, немного откачивайте, иначе жидкость выплеснется при замене колодок (запрещается повторно откачивать тормозную жидкость , так что сначала немного залейте, купив жидкость в автомагазине).

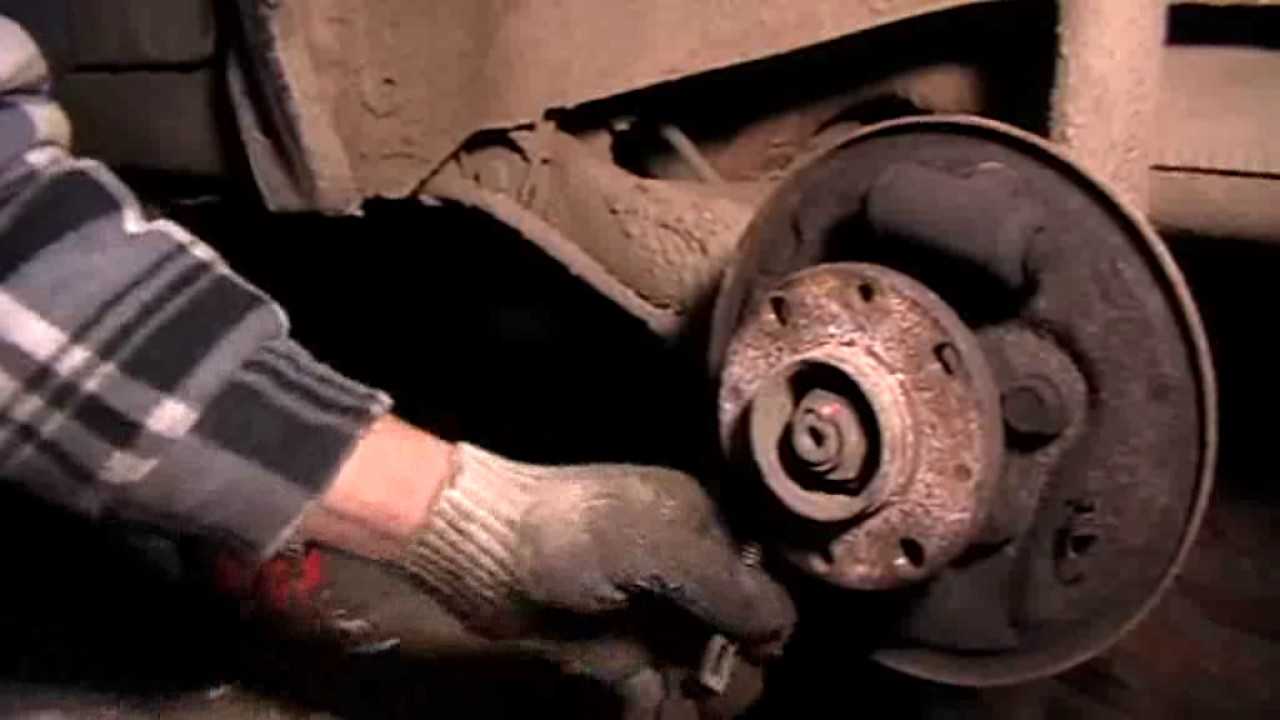

2) Теперь снимаем тормозной барабан, для этого нужно открутить два штифта указанные красными стрелками и после этого снять их.

3) А когда шпильки откручены, нужно взять специальные болты (их можно найти в автомагазине) и завернуть в те места, где были вкручены шпильки, но затягивать болты нужно аккуратно и главное равномерно, именно из-за них барабан будет расшатываться с посадочного места, если он очень тугой, можно молотком аккуратно постучать резиновым барабаном по барабану, но не по краю спинки, а именно по передней части, постучать на краях (но не на самих краях) барабана (см маленькое изображение), тем самым отпадет большая часть ржавчины и снять барабан будет легче, кстати, если нет резинового молотка, то можно обычно стучат, но мы рекомендуем подкладывать между молотком и барабаном только тонкую пластину, т.к металлическим молотком барабан можно легко разрушить, если после этих операций барабан не отрывается, то переходите к статье: «Замена тормозной барабан на ВАЗ 2114, Много сказано о его снятии, а также сказано, в каких случаях он подлежит замене на новый, какой минимальный диаметр он должен иметь и многое другое.

4) Когда барабан снят, снимаем пассатижами верхнюю пружину (указана красной стрелкой), там ее надо подцепить пассатижами и сдернуть с любого края (с самого удобного для вас), вообще говоря должно получиться так что он расшатывает и расшатывает тормозные колодки, которые он скрепляет между собой (Так как такая пружина тоже внизу, примерное расположение указано серой стрелкой), сразу после этого надо снять еще две пружины с колодок они же их и скрепляют(зеленой стрелкой указана пружина, другая находится на других колодках тоже посередине, на картинке ее не видно), когда все готово, колодки можно снять и проставку между ними (обозначена желтая стрелка) тоже надо снять, иначе он просто упадет и все, снятие подушек с машины завершено, но есть предупреждение, на задней подушке (Фото сделано с левой стороны машины) есть рычажок, вы его сразу заметите, отсоединяйте наконечник от троса при снятой накладке и не выбрасывайте, при установке нужно будет перенести рычажок в новый блок.

Монтаж:Колодки устанавливаются в обратном порядке, главное соединить все пружины обратно так же, как они держали старые колодки, кроме того, снять со старой колодки ручник, для этого нужно снять шплинт плоскогубцами (это такая проволока) и когда он будет снят, снимите опорную шайбу (см фото 1), нажмите на опорный штифт и снимите ее (см фото 2), после чего можно перевести рычаг привода в новый блок, также зафиксируйте его пальцем, наденьте опорную шайбу и зафиксируйте все шплинтом, кстати, когда будете ставить колодки, следите за тем, чтобы верхние концы колодок вошли в канавки поршней (см фото 3), а когда все уже стоит, собрать блоки с помощью монтажных лопаток или двух маленьких ломиков (см фото 4), иначе тормозной барабан просто не встанет на место.

Дополнительные видеоклипы:Более подробно процесс замены задних подушек смотрите в видео ниже:

Как поменять задние колодки ВАЗ 2109

Приступаем к замене задних колодок, загоняем автомобиль на эстакаду, под передние колеса ставим упорные бруски, включаем первую передачу, домкратим автомобиль и снимаем заднее колесо. Как снимите колесо, сразу увидите тормозной механизм, его нужно очистить от грязи и пыли, желательно пользоваться металлической щеткой и очистителем тормозов. Теперь откручиваем направляющие болты тормозного барабана.

Как болты будут выкручены, снимаем сам барабан. Вот тут-то и могут возникнуть проблемы — барабан после долгой эксплуатации мог серьезно прикипеть. Прикипевший барабан можно попытаться сбить, пользуясь молотком и деревянной наставкой (используйте только деревянную наставку, так как металлической можно раскрошить барабан).

Если сбить не получается, берем два болта на “8”, и постепенно вкручиваем их в резьбовые отверстия. Крутить нужно равномерно оба болта, так барабан гарантировано отойдет.

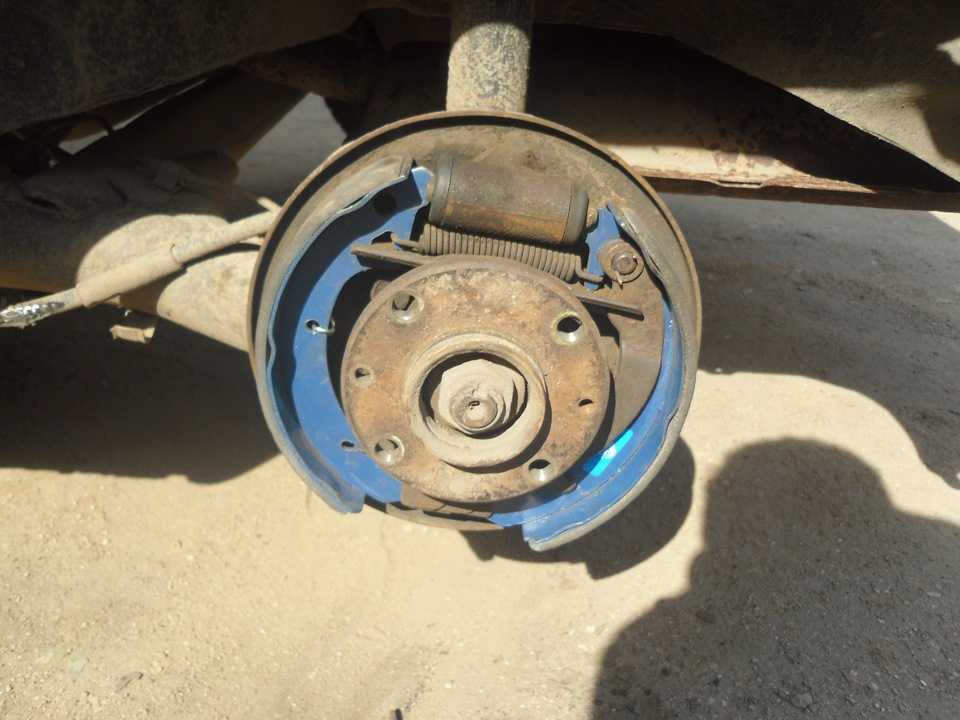

Когда деталь будет снята, начинаем отсоединять направляющие пружины с тормозных колодок.

Приводной рычаг тоже снимается со старых колодок, пружины и рычаг будут установлены уже на новые.

Приступаем к установке: ставим колодки, подцепляем пружины — при установке пружин нужно проследить, чтобы тормозные колодки встали в пазы цилиндра. Перед этим штоки цилиндра нужно вдавить внутрь с обеих сторон, так они самостоятельно займут правильное положение после установки. Тем самым Вы проверите состояние и нужна ли замена тормозного цилиндра.

Убедитесь, что планка ручника вошла в разъем на колодке. Планку устанавливаем узкой прорезью вперед машины, широкой — назад. Это нужно для того, чтобы ручник впоследствии работал нормально. Смотрим фото.

За приводной рычаг на колодке цепляем конец тросика ручника, теперь берем отвертку, зацепляем за край опорного диска и пытаемся свести тормозные колодки. На этом установка колодок завершена, теперь нужно надеть обратно тормозной барабан и установить колесо. Точно такую же работу нужно провести и на другой стороне. Подробнее процесс замены можно посмотреть на видео.

После замены колодок, нужно несколько раз нажать на педаль тормоза, не забываем, что нужно натянуть, отрегулировать трос ручника.

Дополнительные рекомендации

Если не получается выжать тормозные цилиндры, то откройте крышку бачка с тормозной жидкостью, чтобы снизить давление.
При неравномерном износе колодок обратите внимание на суппорт. Скорее всего, понадобится ремонт.
При замене задних накладок поменяйте и все пружины. Стоят они недорого, зато уберегут от возможных отказов до следующей замены.
Направляющие переднего суппорта можно смазать графитовой смазкой для более плавной работы.

Стоят они недорого, зато уберегут от возможных отказов до следующей замены.
Направляющие переднего суппорта можно смазать графитовой смазкой для более плавной работы.

Замена колодок на передней оси не вызовет проблем даже у «чайников» автомобильного ремонта. А вот с задней не всё так просто. Заранее оцените свои силы и возможности: сможете ли вы добраться до тросика ручника и справится с прикипевшим тормозным барабаном? Если да, то всё обязательно получится.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Ваз 2121 как поменять сайлентблоки на авто

12 ваз купе

ВАЗ 2110 глохнет при первом запуске, возможные причины и способы устранения

ВАЗ 2109 заводиться через раз, что делать, инструкция для новичков

Не горят стоп сигналы на ваз 2111 причины

ВАЗ 2107 карбюратор, ест много бензина

Как регулировать фары на ваз 2109, где находятся регулировочные болты, когда надо регулировать

Подвеска от нивы на ваз 2107

Шаги по замене задних колодок

Следуя указанным ниже шагам, вы сможете заменить задние колодки на ВАЗ 2109 без особых усилий

Обратите внимание, что процесс может незначительно отличаться в зависимости от модификации автомобиля:

1. Подготовьте автомобиль к замене колодок. Установите автомобиль на стояночный тормоз и подложите под задние колеса подставки для надежной фиксации.
2. Снимите гайку колеса с помощью ключа и снимите колесо.
3. Снимите тормозной барабан. Для этого потребуется съемник ступицы в случае, если барабан плотно сидит.
4. Очистите тормозные механизмы от пыли и грязи. Проверьте состояние главного тормозного цилиндра и тормозных шлангов.
5. Отверните гаечный ключом гайки крепления тормозных колодок и аккуратно снимите старые колодки.
6. Проверьте состояние тормозных дисков и, при необходимости, проточите или замените их.
7. Установите новые задние колодки на место, убедившись, что они правильно зафиксированы. При необходимости, используйте специальные инструменты для установки.
8. Смажьте монтажные поверхности колодок специальной смазкой для тормозов.
9. Соберите все детали обратно в обратной последовательности и установите тормозной барабан.
10. Установите колесо и заверните гайку колеса.
11. Повторите эти шаги для всех задних колес.

  Что делать, если вентилятор на ВАЗ 2109 не срабатывает?

Как заменить вентилятор

Если замена крыльчатки не помогла, значит придется приступать к крайним мерам – заменить сам вентилятор охлаждения.

Для этого нужно сделать следующее:

• Открыть капот.
• Снять корпус воздушного фильтра.

Примечание: после этого будет достаточно места, чтобы проводить дальнейшие работы.

Чтобы без проблем снять рамку вентилятора, следует открутить 2 гайки и 2 болта (ключом на 10). Две гайки и первый болт откручиваются без труда. Однако с последним болтом придется повозиться. Дело в том, что он расположен в не очень удобном месте. Получить к нему доступ мешает поперечная балка и рычаги, которые к ней крепятся.

Оттопырить крыльчатку. Для этого подойдет любой удобный инструмент.

Примечание: крыльчатка сама по себе очень хрупкая, поэтому работы с ней следует проводить аккуратно.

• С помощью головки на 13 открутить гайку, которая крепит крыльчатку.
• Ни в коем случае нельзя потерять шпонку, которая вставляется в вал двигателя. Иначе придется самостоятельно мастерить что-то похожее на нее, а это не так-то и просто.
• Заменить лопасти крыльчатки.

Вставить ее на место (при необходимости можно использовать новую крыльчатку). Гайку нужно затянуть как можно сильнее, ведь если крыльчатка будет болтаться, то в скором времени она снова сломается.

• Прежде чем поставить вентилятор на место, необходимо установить две резиновые шайбы. Это поспособствует тому, что вибрация, идущая от вентилятора, будет менее ощутима на кузове ваз.
• Чтобы без труда одеть крепление на шпильку обратно, можно в нижнем креплении рамки сделать небольшую прорезь.

Вставить вентилятор. Закрутить все гайки, которые его крепят.

Двойной вентилятор

В летнее время «девятки» особенно перегреваются. Поэтому, чтобы обеспечить максимальное охлаждение двигателя, можно на место одного вентилятора установить два. Для этого:

• В первую очередь нужно сделать еще одно крепление для вентилятора.
• Кроме того в самом вентиляторе также нужно проделать небольшое отверстие, чтобы его можно было без труда установить на место.
• Разобрать мотор и снять магниты (лучше использовать отвертку, чтобы они не раскололись).

Примечание: важно не перепутать, в какой последовательности стояли магниты, поэтому их нужно пометить.

• Срезать болгаркой предыдущие крепления цилиндра и приварить на их место новые.
• Собрать мотор в обратном порядке.
• Прикрутить рамку к мотору.
• Поставить лопасти.
• К лопастям подключить два вентилятора.

Примечание: один вентилятор уже будет подключен (так как он штатный). Другой можно включать по необходимости, сделав в салоне специальную кнопку.

Цена ремонта вентилятора охлаждения в автосалоне не является слишком высокой. Однако, если выполнять эту работу своими руками, то платить придется еще меньше. Не нужно забывать, что перед этим стоит пересмотреть различные фото и видео на данную тему. Возможно, инструкция, предложенная нами, также пригодится.

Машина ВАЗ 21099 седан — это заключительная модель серии «Самара». Изготавливалась она на базе ВАЗ 2109, от иных вариантов этого семейства ее совсем немного отличал передок кузова.
