Передние тормоза лада икс рей

Выбираем колодки правильно!

Стандартная тормозная колодка передних тормозов десятки имеет такие параметры:

• длина 104,3 мм;
• высота 62,1 мм;
• толщина 17,5 мм.

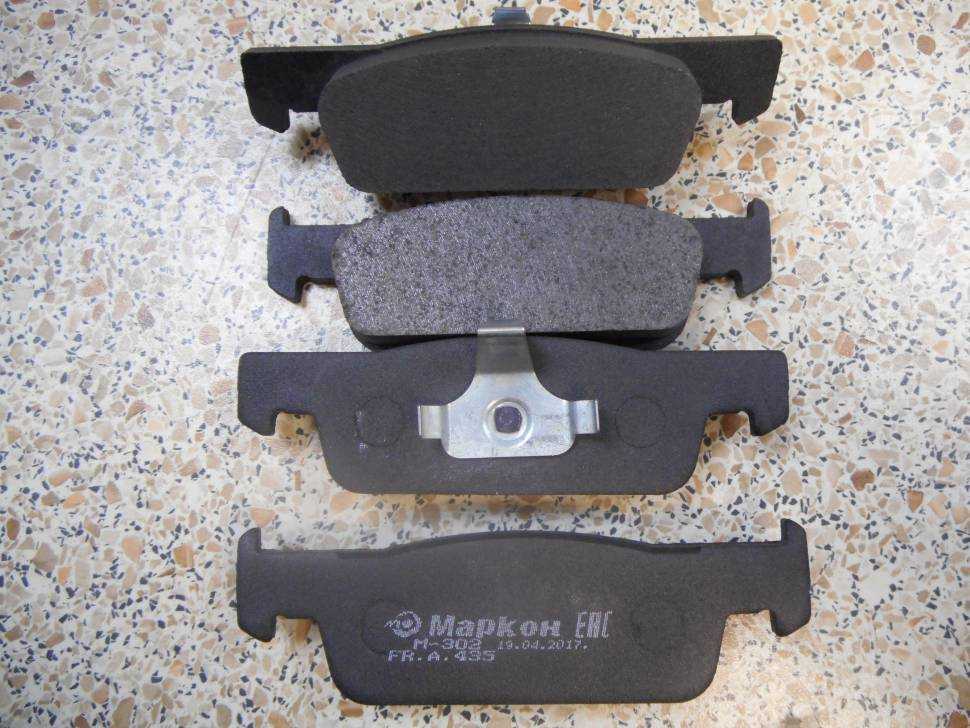

Размеры стандартной дисковой колодки ВАЗ-2110.

При выборе колодок стоит отталкиваться не столько их цены, сколько от материала фрикционной накладки. А этот материал, в свою очередь, зависит от стиля вождения и предпочтений водителя.

Выбираем материал и категорию колодок

Вкратце, каждый из материалов имеет такие характеристики:

1. Полуметаллические фрикционы. Самые недорогие, они выполняются из фрикционной смеси, в которую входит графит, неорганические наполнители и 60–65% крошки цветного и чёрного металлов. Такие колодки отлично отводят тепло, не перегреваются, но сильно стирают тормозной диск. Шумные и сильно пылят. Плохо работают в условиях низких температур.
2. Низкометаллические колодки. Та же история, но процент содержания металлов понижен до 30–35%. В основном состоят из органических наполнителей. Более мягкие и менее шумные накладки.
3. Органические колодки. Состоят из стекломатериала, углеволокна, кевлара. Содержание металлов не превышает 12–15%. Очень мягкие и малошумящие колодки, но при этом интенсивно изнашиваются. Зато органика щадит тормозной диск и отличается хорошими фрикционными свойствами на начальной стадии торможения. Не рекомендуется для поклонников агрессивного стиля вождения, но спокойный уравновешенный водитель с комфортом отъездит на них не менее 40–50 тысяч.
4. Керамические фрикционные накладки. Оптимальный вариант для условий, где необходимы интенсивное и частое торможение, высокие скорости. Основу накладки составляет керамическое волокно, в разных пропорциях включены каучук и мягкие цветные металлы. Керамическая колодка одинаково эффективна как при низкой, так и при высокой температуре, не сильно изнашивают тормозной диск, и служат при этом довольно долго.

Кроме материала, колодки различают по категориям, грубо говоря, качеству изготовления. Их три — конвейер, афтермаркет и рынок запчастей для третьих стран:

• оригинальные конвейерные колодки поставляются непосредственно на завод, они соответствуют всем возможным стандартам, хотя судя по родным колодкам ВАЗ-2110, это не всегда так;
• aftermarket — это полная копия оригинальных колодок, стоят в два раза дешевле, но качество иногда может быть лучше, чем у родных;
• колодки для рынков третьих стран на вид ничем не отличаются от aftermarket-запчастей, но качество материалов на порядок хуже и стоят они на треть дешевле.

Подбираем бренды и смотрим на цены

О родных десяточных колодках отзываются не слишком лестно. Их хватает разве что на обкатку, после чего эффективность торможения заметно падает, начинают скрипеть и вибрировать. Это колодки отечественного завода ТИИР с номером по каталогу 2108 35010 80. Единственный их плюс в том, что достаются они условно бесплатно (вместе с новой машиной), поэтому выбросить не жалко.

Штатные колодки ТИИР.

Бюджетные тормозные колодки FERODO ТАR527B.

Lucas/TRW бюджетными назвать сложно, за них просят около 800 рублей. Каталожный номер GDB1446. Практически не изнашивают тормозной диск и служат довольно долго. Оптимальный вариант для городских условий. Примерно в такую же сумму обойдутся хорошие колодки ATE, и немецкие Girling, их поставляют на баварские конвейеры.

Колодки Lucas.

За 1500 рублей можно купить колодки Ferodo серии Premier. Отличное качество, премиальная серия известных колодок. По всем показателям и характеристикам опережают первые две группы. Долговечные, малошумящие с высоким коэффициентом трения, который не теряется при температурах около 500 градусов.

Колодки премиальной категории Ferodo Premier.

Выбор есть, самое главное определить, в каких условиях и насколько интенсивно используется автомобиль. Тогда колодки не разочаруют качеством и не огорчат высокой ценой. Крепких всем тормозов и ровных дорог!

Замена задних тормозных колодок (в барабанах) на Lada XRAY

Замену задних тормозных колодок следует производить комплектом на колесах одной оси. Установка тормозных колодок разных производителей или разного типа на колеса одной оси не допускается. Как заменить колодки на Lada XRAY своими руками рассказывается в технологической инструкции.

Потребуется: тормозные колодки (барабанный тормоз), артикул 440609415R (см. другие колодки).

Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

Снять задние колеса.

Отпустить рычаг ручного привода тормоза.

Поднять автомобиль на высоту, удобную для выполнения работ.

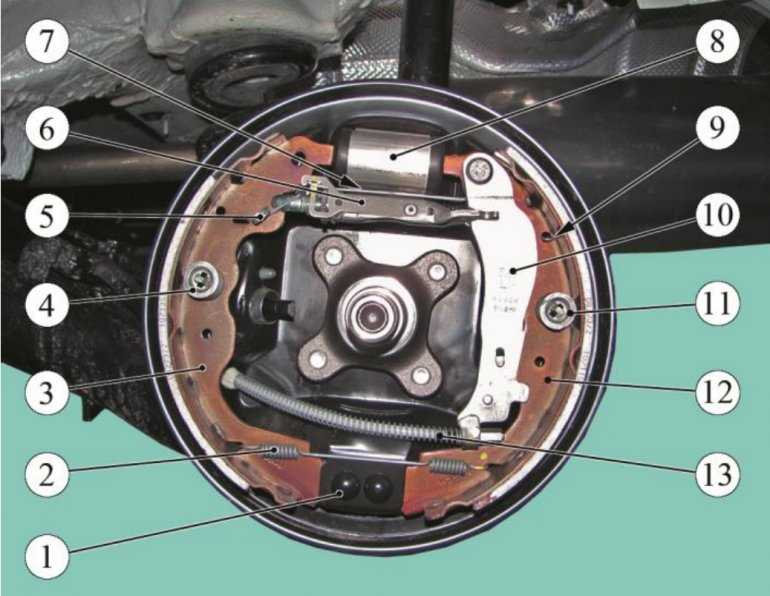

Рисунок 10-1 – Замена тормозных колодок: 1 – упор; 2 – нижняя стяжная пружина; 3, 12 – тормозные колодки; 4, 11 – пружины направляющих; 5, 9 – пружины крепления механизма автоматической регулировки зазора; 6 – распорная планка с механизмом автоматической регулировки зазора; 7 – верхняя стяжная пружина; 8 – тормозной цилиндр; 10 – рычаг ручного привода колодок; 13 – трос ручного привода тормоза

Снять нижнюю, затем верхнюю стяжные пружины 2 и 7, рисунок 10-1 (клещи для тормозных пружин типа 76 41 30 22 ф. «Stahlwille»).

Снять пружины 5 и крепления распорной планки с механизмом автоматической регулировки зазора между колодками и барабаном (отвертка плоская, плоскогубцы).

Снять пружины 4 и 11 направляющих колодок (плоскогубцы).

Снять распорную планку 6 с механизмом автоматической регулировки в сборе.

Снять тормозные колодки 3 и 12, отсоединив трос 13 ручного привода тормоза от рычага 10 привода.

Установка

Очистить элементы заднего тормоза (щетка металлическая).

Нанести на резьбовую поверхность распорной планки смазку «Литол 24» в количестве 1 г.

Перед установкой колодок на тормозной щит соединить колодки между собой распорной планкой с механизмом автоматической регулировки зазора и пружинами крепления, подсоединить трос ручного привода тормоза к рычагу привода (отвертка плоская, плоскогубцы).

Установить колодки на тормозной щит.

Установить верхнюю и нижнюю стяжные пружины (клещи для тормозных пружин типа 76 41 30 22 ф. «Stahlwille»).

Установить пружины направляющих колодок (отвертка плоская, плоскогубцы)

Рисунок 10-2 – Элементы заднего тормоза: 1 – пружина крепления распорной планки; 2 – храповик механизма автоматической регулировки зазора; 3 – распорная планка с механизмом автоматической регулировки зазора; 4 – верхняя стяжная пружина

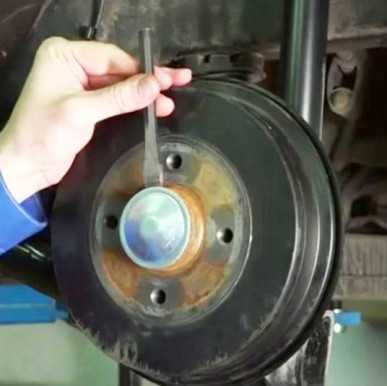

Отрегулировать наружный диаметр колодок, вращая отверткой храповик 2, рисунок 10-2, механизма автоматической регулировки зазора.

Наружный диаметр колодок должен составлять 202,5 ± 0,1 мм (отвертка плоская, штангенциркуль).

Установить тормозной барабан..

Установить заднее колесо.

Нажать на педаль тормоза 2 – 3 раза, проверить и при необходимости довести до нормы уровень тормозной жидкости в бачке гидропривода тормозов.

Проверить работоспособность механизма автоматической регулировки зазора между колодками и барабаном (при нажатии несколько раз подряд на педаль тормоза должен быть слышен характерный щелчок).

Проверить эффективность рабочей тормозной системы.

• Как заменить задние колодки на дисковых тормозах автомобилей LADA
• АВТОВАЗ рассказывает, какие задние тормоза лучше дисковые или барабанные

Ключевые слова: тормоза lada xray

Комментарии к теме Замена задних тормозных колодок Лада XRAY

Слушать противно! Один мат! Прекращай снимать свои ролики! Займись чем нибудь другим, что у тебя лучше получается, устройся на завод в конце концов. А то слишком вас много развелось аатоблогеров. Одно и тоже кто кого перематерит, кто кого пересрет по машине, которую снимает.

по поводу антискрипных пластин. их все равно нужно новые ставить, так как старые уже заржавели и потеряли свойства, они должны держать колодки подпружиненными) ещё совет: торец поршня, антискрипные пружины и пружины которые держат колодки лучше смазывать тоненьким слоем той же высокотемпературной смазки, что бы они не подвергались коррозии) А в остальном все по делу, и пискуны полезная вещь, если нет датчиков износа.

я пальцами вдавливал, не снимая суппорт, только пробочку откручивал для снятия давления в системе, только аккуратно надо все это делать

Спасибо, видео помогло, результат-отлично. До этого регулировал 2 раза (точнее 1 раз регулировал, 2-й раз полез проверять зазоры после услышанного стрекота клапанов) по видео из другого канала, где советовали делать одинаковый зазор для впускных и выпускных (0,25). Результат грустный-стрекочат клапана. А теперь-ОК. Мотор 1,6 К7М 192000 бензин

• Заз шанс 1.3 дтож от чего подходит



• Не работает тахометр лада гранта



• Регулировка гидроусилителя руля газель



• Как снять лючок бензобака амарок фольксваген



• Брелок старлайн а93 вертикальный и горизонтальный отличие

Замена передних тормозных колодок Лада Икс Рэй: пошаговая инструкция

Замена передних тормозных колодок Лада Икс Рэй может быть выполнена самостоятельно при наличии базовых навыков и инструментов. Следуйте этой пошаговой инструкции для безопасной и эффективной замены колодок.

Шаг 1: Подготовка автомобиля

Перед началом работ убедитесь, что ваш автомобиль находится на ровной и устойчивой поверхности. Устанавливайте стояночный тормоз, прежде чем начать замену тормозных колодок.

Шаг 2: Снятие колес

С помощью гаечного ключа снимите гайки колес и аккуратно снимите колеса с автомобиля. Поместите колеса в безопасное место.

Шаг 3: Откручивание болтов крепления колодок

С помощью головки или ключа отверните болты крепления колодок. Обычно они находятся на задней стороне тормозного диска. Открутите болты до конца, чтобы снять крепление.

Шаг 4: Снятие старых колодок

При помощи плоскогубцев аккуратно выньте старые тормозные колодки из крепления. Осмотрите колодки на наличие износа или повреждений.

Шаг 5: Установка новых колодок

Установите новые тормозные колодки на место, аккуратно вставив их в крепление. Убедитесь, что колодки плотно прилегают к тормозному диску.

Шаг 6: Затягивание болтов крепления колодок

При помощи головки или ключа затяните болты крепления колодок до достаточной степени, чтобы они были хорошо закреплены, но не слишком сильно.

Шаг 7: Установка колес

Установите колеса на место и затяните гайки колес. Проверьте, чтобы все гайки были затянуты равномерно.

Шаг 8: Завершение работ

Повторите процесс замены тормозных колодок для другого переднего колеса Лада Икс Рэй. После завершения работ проверьте тормоза на предмет правильной работы и исправности.

Следуя этой пошаговой инструкции, вы сможете безопасно и качественно заменить передние тормозные колодки на своем автомобиле Лада Икс Рэй. Однако, если вы не чувствуете уверенности в своих навыках, рекомендуется обратиться к профессиональному автосервису.

Замена тормозных колодок Xray

Лада X – Ray в базовой комплектации обладает тормозной системой, работа которой производится за счет фрикционного сопротивления тормозных колодок. Колодки требуют периодической замены, поскольку тормозная система используется постоянно, и являются расходным материалом.

Операцию по замене можно произвести самостоятельно, для этого достаточно обладать небольшими слесарными навыками. В данном автомобиле имеются две различных системы тормозных механизмов для передних и для задних колес

На это следует обратить внимание при выборе деталей, так как передние колодки конструктивно отличаются от задних. Самостоятельная замена этих деталей позволит сэкономить солидную сумму на услугах сервисной мастерской, при этом не займет много времени благодаря простоте конструкции

Конструктив

При создании «Лады Икс-Рей» инженеры из Тольятти не стали изобретать велосипед, воспользовавшись проверенной годами бюджетной платформой B0 (точнее, ее обновленной версией), предоставленной одним из крупнейших акционеров завода – компанией Renault. Как следствие, вместе с «тележкой» новый кроссовер получил и тормоза, аналогичные второму поколения «Логана».

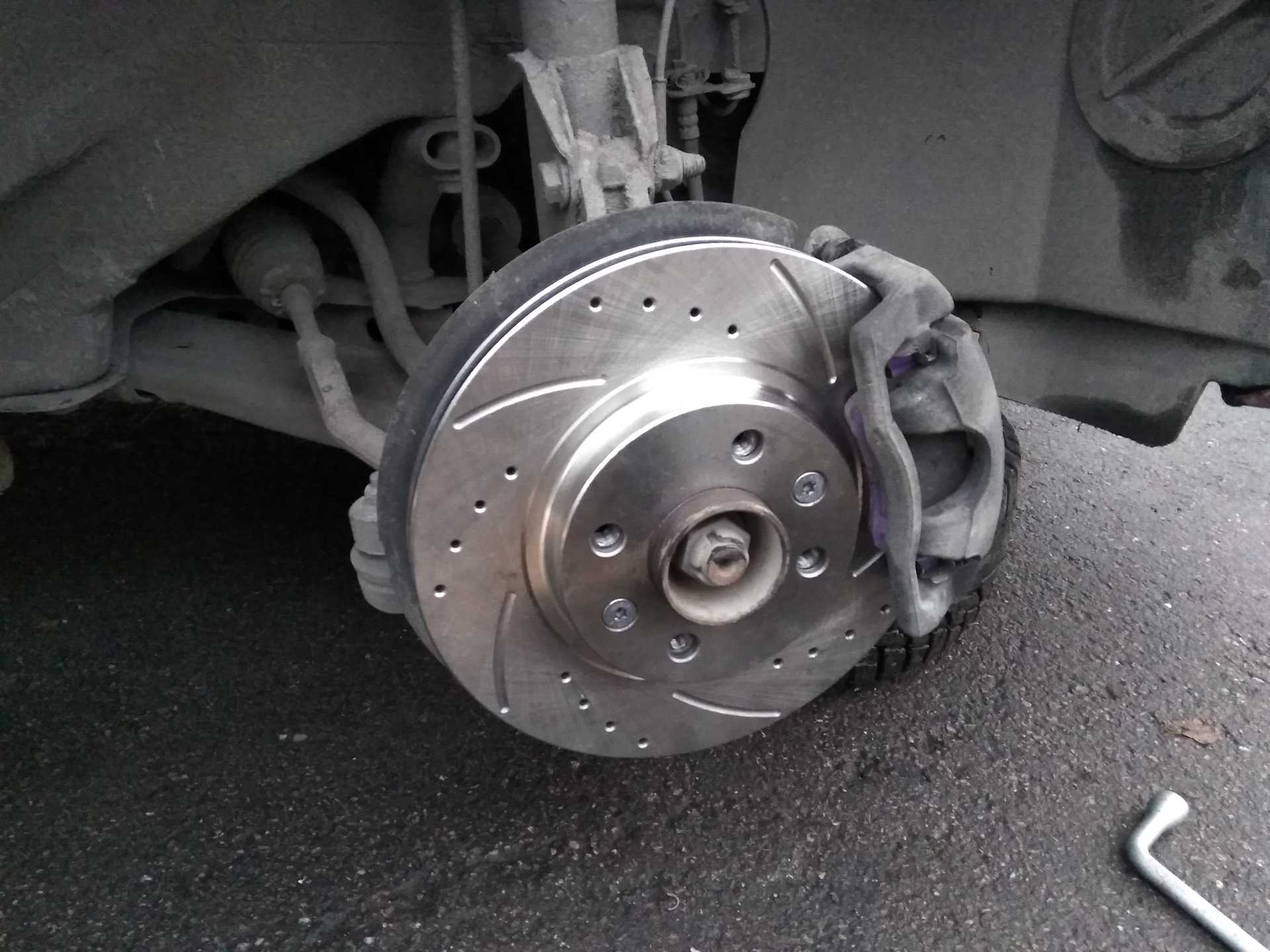

Передние тормозные механизмы XRay – это вентилируемые тормозные диски с однопоршневыми суппортами ATE, полностью аналогичные применяемым на втором поколении Renault Logan. Диск и ступица – раздельные узлы, скрепленные двумя потайными винтами с головкой Torx T40. Наибольший интерес вызывает конструкция суппорта – если раньше все автомобили ВАЗ комплектовались суппортами с традиционными расположенными по краям направляющими втулками, то на суппортах ATE направляющие втулки утоплены вглубь тела суппорта ближе к середине и закрыты пыльниками с пластиковыми заглушками.

Такая конструкция, появившаяся на автомобилях Renault еще в начале 2000-х (так называемые суппорта типа TEVES), должна в теории обеспечивать большую стойкость к закисанию направляющих и снижать их износ.

На практике при замене колодок это выливается в необходимость извлечения для снятия суппорта обеих направляющих с помощью шестигранного ключа «на 7». При каждом снятии направляющие этого типа необходимо смазывать – к чему приведет заклинивание утопленной глубоко в суппорт детали, очевидно: придется полностью снимать суппорт в сборе со скобой и высверливать направляющую.

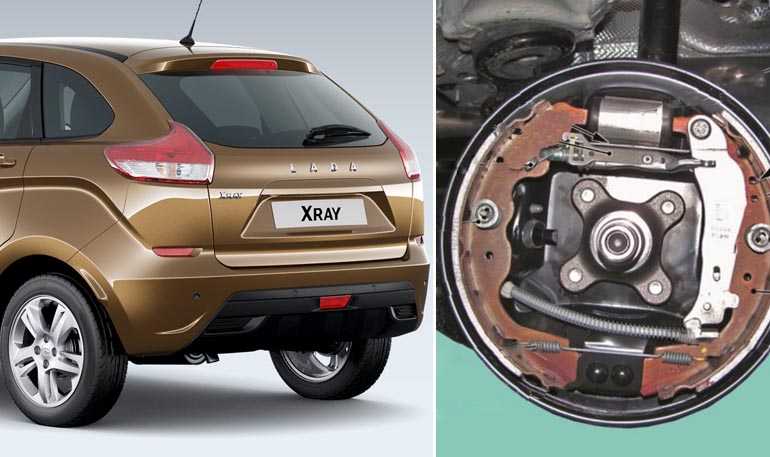

Задние тормоза, которые сейчас устанавливаются на «Икс-Рей» заводом – барабанные, с одним рабочим цилиндром и автоматическим механизмом регулировки зазора.

Их конструкция не претерпевала изменений еще с первого поколения «Логана».

Благодаря этому какие-либо затруднения при работе с ней ни у кого не должны возникать. Единственный реальный минус, который рано или поздно даст о себе знать в ходе эксплуатации – то, что конструктивно тормозной барабан объединен со ступицей, и его замена достаточно дорога.

В анонсах завода регулярно можно наткнуться на обещания установить на топовые версии «Икс Рея» задние дисковые тормоза, которые явно были видны еще на скетчах «заряженного» концепта Lada XRay NFR. Тем не менее, ни они, ни также обещанные 17-дюймовые колесные диски пока что не спешат обосновываться на сборочном конвейере Тольятти.

Меняем приводные ремни

Переходим к самому сложному виду работ – замене приводных ремней на Лада Х-Рей, а также их натяжных роликов.

В целом, ремень вспомогательного оборудования поменять не трудно. Чтобы добраться к нему, снимаем правое переднее колесо. За ним в арке располагается технологическое отверстие, закрытое пластиковой крышкой.

Для снятия крышки отворачиваем верхнюю пластиковую гайку. Далее вытаскиваем кромку крышки, для чего ее нужно потянуть вниз, а также извлечь крепящий пистон.

Через технологическое отверстие можно добраться к натяжному ролику ремня доп. оборудования. Для замены приводного элемента, послабляем гайку на 13 ролика, из-за чего он провернется и послабит натяжение. Остается только снять ремень со шкивов, а также полностью снять ролик.

После установки нового приводного элемента ставим на место ролик и проводим натяжку. Для этого торксом 55 проворачиваем натяжной ролик до упора и фиксируем его в таком положении гайкой.

Сложность замены ремня ГРМ зависит от модели двигателя. На 1,6-литровых силовых агрегатах, устанавливаемых на Лада Х-Рей, технология замены этого ремня несколько проще.

Метод замены на таком моторе практически не отличается от любого другого 16-клапанного агрегата.

Общая технология такая:

• Снимаем привод доп. оборудования;
• Демонтируем шкив привода вспомогательных агрегатов, для чего придется зафиксировать коленчатый вал;
• Ставим упор по двигатель и снимает верхнюю правую опору;
• Немного выдомкрачиваем мотор;
• Снимаем защитные крышки ремня;
• Выставляем метки на ГРМ и фиксируем шестерни в таком положении специальным приспособлением;
• послабляем натяжной ролик;
• снимаем ремень и ставим новый;
• заменяем ролик и проводим натяжку ремня;
• собираем все обратно, следя, чтобы не было смещения меток;

В процессе замены ремня рекомендуется также заменить сразу и насос системы охлаждения.

На двигателе Объемом 1,8 литра операция по замене ремня ГРМ несколько сложнее. Ниже приведены только некоторые нюансы работ:

• на шкивах валов ГРМ установочные метки отсутствуют. Для фиксации распред. валов используются специальные проточки, проделанные в торцах слева (со стороны КПП);
• Для доступа к проточкам валов в головке имеются заглушки. Но установить приспособление пока не удастся. Для этого придется демонтировать впускной коллектор, клапанную крышку и задающий диск;
• Для проведения работ потребуется специальное приспособление для фиксации распред. валов. Дело в том, что при правильном выставлении распред. валов, проточки в их торцах располагаются вертикально и зафиксировать их обычной пластиной, как это делается на многих двигателях не удастся.
• Фиксация коленчатого вала не предусмотрена конструкцией, поэтому для этого придется что-то придумывать. К примеру, можно изготовить фиксатор, который устанавливается вместо датчика положения колен. вала.

Замена задних тормозных колодок

Процесс несколько более сложный в сравнении с аналогичным – проводимым на передней оси. Это обусловлено устройством тормозного барабана. Замена выполняется следующим образом:

• специальной жидкостью смазываются 2 направляющих тормозного барабана;
• при помощи торцевого ключа №7 они выкручиваются;

• далее тормозной барабан простукивается молотком – после чего аккуратно снимается;
• при помощи плоскогубцев отжимаются пружины – расположенные по центру детали;

• далее снимаются стяжные пружины – сначала нижнюю, лишь потом верхнюю;
• вторая колодка снимается одновременно с освобождением крюка крепления ручного тормоза;

снимается распорная планка.

Сбора выполняется в обратной последовательности. Главной особенностью является необходимость открыть расширительный бачок с тормозной жидкостью. В противном случае будет невозможно сдавить тормозной цилиндр. Что сделает невозможным демонтаж колодок.

Алгоритм замены тормозных колодок максимально прост, не вызывает затруднений. Процедуру лучше всего выполнять в гараже. Достаточно набора ключей, а также WD-40.

Как поменять тормозной цилиндр (поршень) на дисковых тормозах

Если в процессе замены тормозных колодок были обнаружены потеки тормозной жидкости вокруг цилиндра или разрывы резинового пыльника, то обязательно меняем пыльник и резиновое уплотнительное кольцо, которое сидит в канавке внутри суппорта.

Прежде чем выполнять данную операцию нужно обязательно запастись всеми необходимыми резиновыми деталями. В продаже можно найти специальные ремкомплекты для тормозной системы. Также понадобится тормозная жидкость.

Чтобы вытащить поршень из суппорта, нужно просто надавить на педаль тормоза несколько раз, в результате он выйдет полностью. Перед выполнением этой операции желательно долить до краев тормозную жидкость в бачок. Это необходимо сделать, чтобы в тормозную систему не попал воздух, иначе придется ее всю прокачивать. Операцию по извлечению тормозного цилиндра лучше выполнять с помощником. Один давит на педаль, а второй смотрит за выходом поршня и говорит, когда необходимо остановиться. Но при необходимости все это можно сделать одному, только придется после каждого нажатия на педаль идти и смотреть выпал цилиндр из своего гнезда или нет.

Вынули тормозной цилиндр

 Когда цилиндр выйдет из своего гнезда, выльется небольшое количество тормозной жидкости, соответственно в бачке уровень жидкости просядет, придется опять долить его до краев. Пережимать тормозной шланг чем-либо не рекомендуется во избежание его повреждения и растрескивания.

Так как по факту внутри суппорта останется открытым отверстие для подачи тормозной жидкости, то она будет все время подкапывать. Это не критично, главное следить за ее уровнем в бачке. Если бачок с тормозной жидкостью опустеет, то придется прокачивать всю систему.

Вынимаем пыльник и уплотнительное резиновое кольцо.

На фото хорошо видно поврежденный пыльник тормозного цилиндра. Вытаскиваем резиновое уплотнительное кольцо.

Хорошо очищаем все канавки, где стоят резиновые кольца и пыльник. Суппорт внутри протираем чистой тряпкой.

Устанавливаем новое резиновое кольцо внутрь суппорта, это сделать довольно легко.

После установки смачиваем его тормозной жидкостью, чтобы наш цилиндр хорошо скользил по этому кольцу.

Теперь одеваем новый пыльник на цилиндр. Одевать пыльник нужно со стороны канавки на цилиндре. Так он станет в нужное нам положение.

Стаскиваем пыльник через канавку на другую сторону тормозного цилиндра, на его самый край. Должно получиться как на фото. Цилиндр не стоит смазывать тормозной жидкостью так как он станет скользким, и пыльник будет соскакивать с него.

На фото видно тормозной цилиндр, подготовленный к установке.

Перед установкой тормозного цилиндра на место необходимо выкрутить тавотницу из суппорта, через которую осуществляется прокачка тормозной жидкости. Это необходимо сделать, чтобы воздуху было куда выходить иначе цилиндр не получится установить на место.

Теперь засовываем кромку пыльника в канавку на суппорте. Это довольно сложно, но возможно

Можно помогать себе неострой плоской отверткой, только это нужно делать осторожно, чтобы не повредить краем отвёртки пыльник

Вставляем кромку пыльника одной стороной в канавку суппорта. Теперь пробуем вставить другую сторону пыльника. Помогаем себе плоской не острой отверткой. Вставили пыльник. Вдавливаем цилиндр внутрь. Вдавливаем цилиндр практически полностью, при этом край резинового пыльника должен зайти в канавку на поршне.

После установки цилиндра внутри тормозного суппорта образуется воздушная пробка, ее обязательно необходимо выгнать. Поэтому закручиваем тавотницу на место, одеваем на нее трубочку от медицинской капельницы и прокачиваем тормоза. Конец трубочки опускаем в любую небольшую ёмкость. Во время прокачки следим за уровнем тормозной жидкости в бачке и при необходимости подливаем ее и таким образом не даем воздуху попасть в тормозную систему. Педаль тормоза нажимаем до тех пор, пока трубочка не заполниться тормозной жидкостью без пузырей. Перекрываем тавотницу и снимаем трубочку.

Теперь нужно проверить качество произведенных работ.

 Для этого нажимаем на тормоз и проверяем как выходит поршень, если потеков тормозной жидкости вокруг поршня нет, то значит все резинки стали на свои места. Если же появились потеки жидкости или пыльник начал вылазить, то придётся все переделывать. Здесь главное не переусердствовать и не выдавит поршень совсем из своего места.

Демонтаж старых тормозных колодок

Перед началом демонтажа старых тормозных колодок необходимо обеспечить безопасность и убедиться, что автомобиль находится в стояночном режиме и находится на ровной и надежной поддержке. Для демонтажа потребуются следующие инструменты:

• Гаечный ключ.
• Набор торцовых головок.
• Молоток и слесарный молоток.
• Отвертки (крестовая и плоская).
• Набор отверток с насадками Torx.
• Плоскогубцы и круглогубцы.
• Набор шестигранников (альленов).
• Набор специального инструмента (если необходимо).

Для начала следует открутить гайку колеса при помощи гаечного ключа или специального монтажного ключа. Затем поднимите автомобиль на подъемнике или используйте подставку для снятия давления с колеса. После этого, снимите колесо с автомобиля и уберите его с места работы.

Далее снимите стяжные зажимы, удерживающие колодки в гильзе суппорта, при помощи набора отверток и плоскогубцев. После снятия зажимов, отсоедините топливный шланг от тормозного цилиндра

Обратите внимание на то, чтобы не испачкать шланг и не попадать на глаза жидкости из тормозной системы

Следующим шагом необходимо снять саму тормозную колодку. Для этого снимите верхний стяжной зажим, который фиксирует колодку на суппорте. Затем, снимите колодку с диска, аккуратно вытащив ее из гильзы суппорта при помощи отвертки или шестигранника.

Проверьте состояние старых колодок. Если они имеют износ или повреждения, их нужно заменить. Если же колодки еще пригодны к использованию, их можно почистить, чтобы убрать накопившиеся на них загрязнения. В обоих случаях, старые колодки необходимо полностью удалить из суппорта.

После того, как старые колодки сняты, рекомендуется осмотреть гильзы суппортов и подшипники на предмет повреждений и износа. При обнаружении повреждений или износа рекомендуется произвести их замену или ремонт.

Таким образом, правильный и аккуратный демонтаж старых тормозных колодок является очень важным этапом при проведении замены передних тормозных колодок на Лада Икс Рэй.

Какие задние тормозные колодки устанавливаются на автомобиль Lada X-Ray

Следить за состоянием задних тормозных колодок на Икс-Рей важно обязательно. Так как от этого зависит работа ручника. Как следствие – безопасность стоянки

На рынке присутствуют как оригинальные колодки задние Х-Рей, так и аналоги. Важно ознакомиться заранее с артикулом. Это позволит приобрести именно ту деталь, которая необходима

Как следствие – безопасность стоянки. На рынке присутствуют как оригинальные колодки задние Х-Рей, так и аналоги

Важно ознакомиться заранее с артикулом. Это позволит приобрести именно ту деталь, которая необходима

Важно отметить отличия оригинальной колодки от аналога. В некоторых случаях продукция компании Renault по какой-то причине стачивает тормозной диск. Что приводит к необходимости его замены

Именно поэтому многие владельцы автомобиля X-Ray отдают предпочтение аналогам от иных производителей. Важно заранее ознакомиться с характеристиками устанавливаемых колодок

Что приводит к необходимости его замены. Именно поэтому многие владельцы автомобиля X-Ray отдают предпочтение аналогам от иных производителей

Важно заранее ознакомиться с характеристиками устанавливаемых колодок

Снятие старых колодок и очистка

Перед началом замены тормозных колодок необходимо снять старые колодки и произвести их очистку. При этом следует соблюдать следующие шаги:

Поднимите переднюю часть автомобиля с помощью подъемника или домкрата и установите его на надежные опоры.
Снимите передние колеса, чтобы получить доступ к тормозным механизмам.
Отверните болт крепления тормозного суппорта и снимите его с диска.
Осторожно извлеките старые тормозные колодки из суппорта.
Осмотрите колодки на наличие износа или повреждений. Если колодки израсходованы или повреждены, их следует заменить новыми.
Очистите суппорт от грязи, пыли и остатков старых колодок

Для этого можно использовать специальный очиститель или обычный растворитель.
Тщательно промойте детали водой и просушите их с помощью салфетки или компрессора.

После выполнения этих действий можно переходить к следующему этапу – установке новых тормозных колодок.

Причины износа тормозных колодок

Эффективность работы тормозов зависит от силы трения в механизме. Для этого на металлическую основу колодок наклеивается накладка из фрикционного материала, которая улучшает сцепление. При этом материал накладки стирается, предотвращая износ металлических дисков либо барабанов.

Срок их службы колодок зависит от воздействия следующих факторов:

• Агрессивный стиль вождения.
• Тяжелые климатические условия.
• Состояние дорожного покрытия (ямы вынуждают чаще пользоваться тормозами).
• Качество колодок (накладок).
• Состояние поверхностей тормозных барабанов и дисков.
• Воздействие агрессивных реагентов, которыми посыпают дороги во время гололеда.

Замена тормозных колодок задних колес автомобиля Лада Хрей

Снятие и проверка тормозного барабана заднего колеса

Устанавливаем автомобиль на подъемник.

Затормаживаем стояночным тормозом и выключаем зажигание.

Снимаем заднее колесо и отпускаем рычаг ручного тормоза.

Поднимаем автомобиль на высоту, удобную для выполнения работ.

Зубилом аккуратно по кругу сбиваем колпак ступицы, рисунок 1.

Головкой на 30 отворачиваем гайку 1, рисунок 2, крепления тормозного барабана к оси 3 ступицы заднего колеса и снимаем барабан 2.

Проверка технического состояния тормозного барабана

Тормозные барабаны должны быть одинакового диаметра.

При расточке одного из барабанов обязательно расточить второй барабан.

При замене тормозного барабана с одной стороны обязательно заменить тормозной барабан с противоположной стороны.

При замене тормозных барабанов обязательно заменить тормозные колодки.

При помощи штангенциркуля измеряем внутренний диаметр тормозного барабана в двух взаимно перпендикулярных направлениях.

Сравниваем результаты замеров с данными, приведенными в таблице.

При необходимости заменяем тормозной барабан.

При наличии на рабочей поверхности тормозного барабана глубоких рисок, волнистости, расточить барабан.

Вновь произвести замеры.

Сравнить результаты замеров с данными, приведенными в таблице.

При необходимости заменить тормозной барабан.

Параметр

Номинальный внутренний диаметр

тормозного барабана, мм

Максимально допустимый внутренний диаметр

тормозного барабана, мм

Установка тормозного барабана

Очистить элементы заднего тормоза.

При замене тормозного барабана проверить наружный диаметр тормозных колодок и при необходимости отрегулировать.

Установить тормозной барабан на ось ступицы заднего колеса и закрепить его гайкой. Момент затяжки гайки 158 — 192 Нм (15,8 — 19,2 кгс.м).

Проверяем работу и при необходимости регулируем привод стояночного тормоза.

Устанавливаем заднее колесо.

Нажимаем на педаль тормоза 2-3 раза, проверить, и при необходимости доводим до нормы уровень тормозной жидкости в бачке гидропривода тормозов.

Проверяем эффективность рабочей тормозной системы.
