Замена главного тормозного цилиндра ваз-2107

Ремонт передних тормозов

Ремонт передних тормозов следует начинать с осмотра, в первую очередь пробуем от руки провернуть ступицу, если цилиндры не заклинило то вам это удастся. Далее можно снять тормозные колодки, для этого снимаем штопоры, вытаскиваем пальцы-направляющие.

Снимаем тормозные колодки

После вытаскивания пальцев, пробуем с помощью отвертки затолкнуть тормозной цилиндр внутрь, если вам это удастся, то значит цилиндр находится в нормальном, рабочем состоянии и при отсутствии течи и целостности пыльника туда лезть не надо. Если же цилиндры не поддаются под усилием отвертки, то их необходимо отремонтировать или заменить, у меня и  была такая ситуация.

Порван пыльник, цилиндр заклинил

Видим, как неравномерно износились колодки:

Неравномерно изношены тормозные колодки

Если необходимо ремонтировать тормозной цилиндр, то необходимо открутить шланг и снять суппорт открутив два болта ключом на «17»

После того как сняли, необходимо осторожно выбить тормозной цилиндр из суппорта. Делать это необходимо аккуратно, так как дюралевые корпусы цилиндров склонны к появлению трещин. Я выбиваю цилиндры из суппорта через деревянную подкладку

Я выбиваю цилиндры из суппорта через деревянную подкладку.

После того, как будет снят цилиндр его необходимо очистить от грязи

Далее необходимо извлечь поршень из тормозного цилиндра, сделать это можно с помощью компрессора, нагнетая давление в цилиндр (делать это очень осторожно!) ,я же воспользовался баллонным ключом

Цилиндр выбит из суппорта

Цилиндр без пыльника

Вытаскиваем поршень из тормозного цилиндра ВАЗ 2101

Поршень извлечен, море грязи внутри

Поршни извлечены, но несмотря на все усилия один цилиндр пришлось заменить на новый

После извлечения поршней из цилиндров моем и чистим тормозные цилиндры от грязи, особенно уделяем внимание чистоте канавки под уплотнительным кольцом внутри цилиндра, зачастую она забывается окисью от дюралевого цилиндра и поршень заклинивает. После того как все почищено, вставляем новое уплотнительное кольцо, обязательно смазываем чистой тормозной жидкостью и вставляем поршень на место. Далее одеваем новый пыльник и вставляем цилиндр в суппорт

Далее одеваем новый пыльник и вставляем цилиндр в суппорт.

Далее можно поставить суппорт на автомобиль и зафиксировать его хорошо затянув крепеж, в заводском варианте крепления суппорта под винтами крепления присутствуют контрящиеся шайбы, которые также не будут лишними. Далее можно установить новые колодки на место и прикрутить тормозной шланг

Очень важно, при установке новых тормозных шлангов, установите новые латунные уплотнительные кольца под шлангом. Если таковые есть в комплекте с шлангами, это очень хорошо, если их нет, то обязательно приобретите, так как они практически одноразовые и новые кольца способствуют надежному уплотнению. На этом ремонт передних тормозов ВАЗ 2101 можно считать завершенным

На этом ремонт передних тормозов ВАЗ 2101 можно считать завершенным.

Регулятор давления

Он установлен в приводе задних колес и не только распределяет жидкость на механизмы, он еще и предотвращает возможный занос из-за разных усилий на механизмах. Производится это путем ограничения подачи давления в механизмы, в зависимости от положения кузова авто относительно моста.

Привод регулятора выполняется от тяги, один конец которой закреплен на заднем мосту, при этом сам же он закреплен на кузове. При увеличении нагруженности на заднюю ось, кузов меняет положение относительно моста, в результате тяга давит на поршень регулятора, из-за чего производится регулировка давления, подаваемого на механизмы.

Замена тормозного цилиндра ВАЗ 2109

РТЦ на задней оси колес 2109 меняется по такому же принципу, что и на ВАЗ-классике, также снимается колесо и барабан, откручивается ключом на десять трубка и два крепления цилиндра. Часто так случается, что трубка и болты РТЦ на опорном диске закипают, чтобы их аккуратно снять, необходимо побрызгать соединения WD-40, и прежде чем откручивать, подождать минут 15-20. Гайка тормозной трубки будет легче откручиваться, если металл вокруг нее аккуратно обстучать молотком

При постукивании важно не сломать прокачной штуцер

Замена тормозного цилиндра 2109 – дело несложное, и многие водители такую работу могут выполнить самостоятельно.

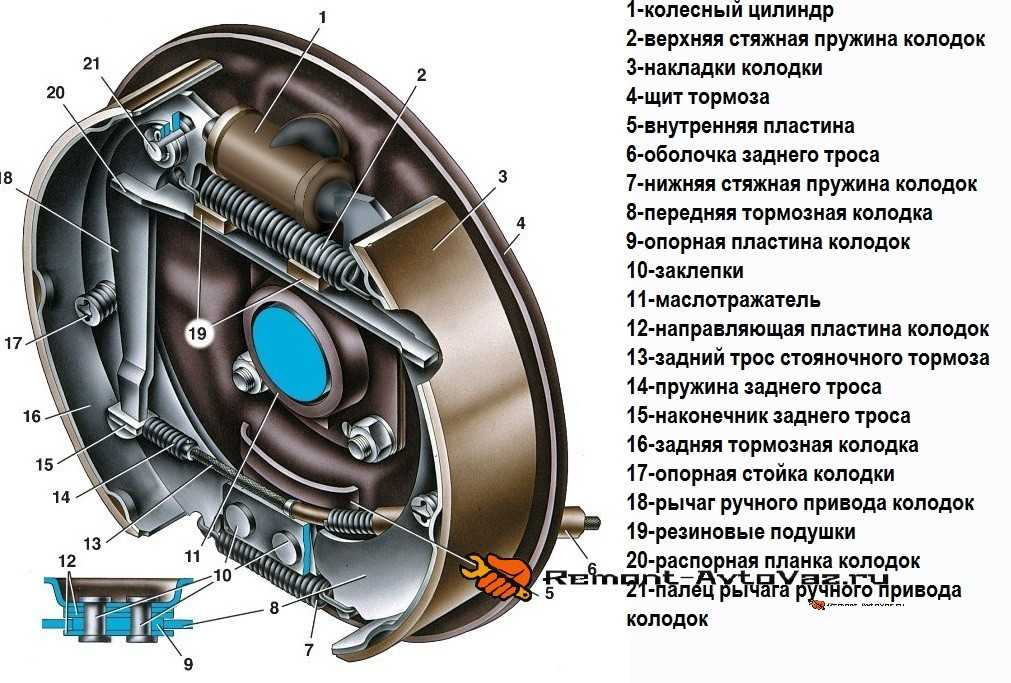

Устройство тормозного механизма задней оси

Тормозная система ВАЗ-2107 задней оси имеет иное устройство. Все элементы ее спрятаны внутри тормозного барабана:

Рабочий тормозной цилиндр ВАЗ 2107 имеет такое устройство: есть корпус, он же цилиндр, с размещенными в нем двумя поршнями. При воздействии давления жидкости они выходят из цилиндра.

Колодки – металлические, сделанные в форме полумесяцев, на верхнюю кромку их приклеены фрикционы. Установленные на ступицу колодки образуют кольцо.

В нижней части колодки устанавливаются в проделанные под них посадочные места, а в верхней – в пазы, сделанные в поршнях. Чтобы самопроизвольно колодки не разводились, они стянуты пружинами. Там же и размещается механизм стояночного тормоза.

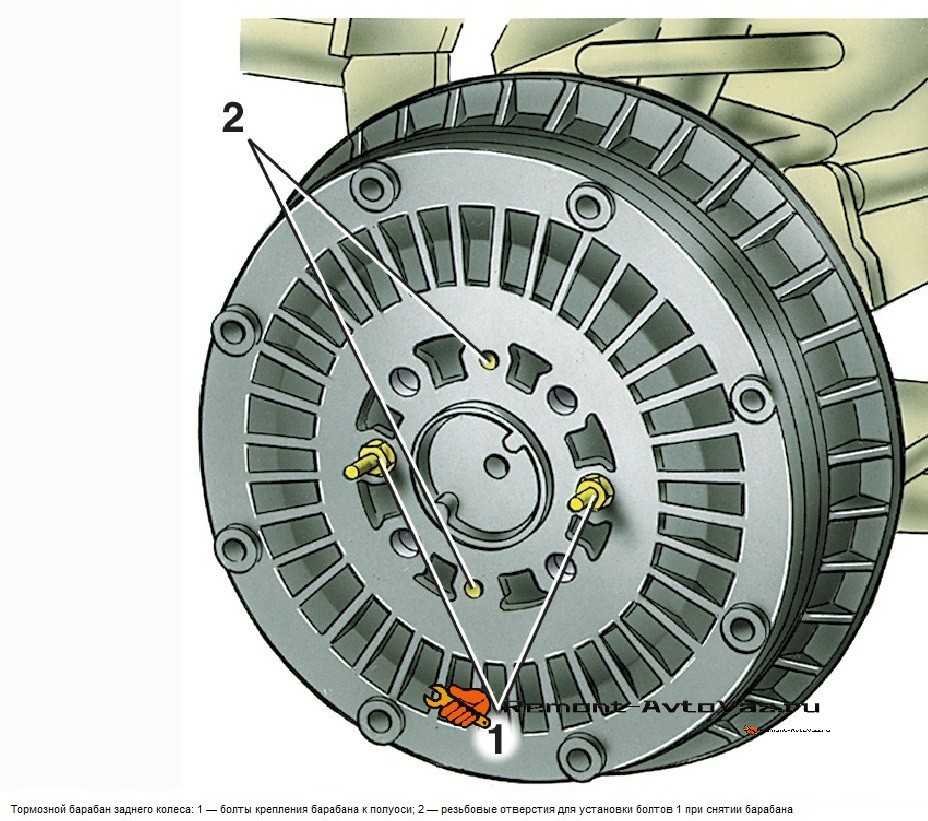

Поверх этого всего одет на вал ступицы барабан. При притормаживании жидкость выталкивает поршни, а поскольку в их пазы входят колодки, то это передвижение поршней сопровождается расхождением колодок. При этом они поджимаются к барабану и происходит замедление вращения.

Признаки неисправности ГТЦ

Первыми признаками неисправности тормозов, а иногда и единственной причиной, по которой замена главного тормозного цилиндра ВАЗ 2107 необходима, есть простой и понятный любому чайнику сигнал — красная лампа на панели приборов. Она будет говорить нерадивому водителю о том, что уровень тормозной жидкости в бачке критически низок. Паниковать сразу не нужно. Возможно, жидкость начала уходить ещё давно, и если заполнить бачок до отметки МАХ, то автомобиль некоторое время сможет протянуть без ремонта. Тем не менее, если уровень жидкости упал повторно, тогда без ремонта не обойтись.

Диагностика тормозной системы проста и понятна — если есть потеки на самом главном цилиндре — его нужно менять или ремонтировать. Цена его составляет около 500 рублей в сборе, независимо от производителя и может колебаться в пределах сотни, в зависимости от жадности продавца. Самые отчаянные автолюбители разбирают главный тормозной цилиндр и пытаются менять манжеты и уплотнители. Часто это приводит к ожидаемому результату, но только в том случае, если удалось купить хороший полный ремкомплект со всеми уплотнителями, прокладками и манжетами.

Снятие главного тормозного цилиндра

Прежде чем приступить к снятию главного тормозного цилиндра, необходимо убедиться, что автомобиль находится на ровной и устойчивой площадке, а двигатель выключен.

Шаг 1: Подготовка инструментов и деталей

Вам понадобятся:

• Гаечный ключ или торцовый ключ;
• Стержень для разжима тормозных колодок;
• Набор ключей для разъемов;
• Резиновая прокладка для герметизации после установки нового цилиндра;
• Новый главный тормозной цилиндр.

Шаг 2: Разъединение гидропривода

С помощью гаечного ключа или торцового ключа разъедините гидропривод от главного тормозного цилиндра. Внимательно отсоедините все трубки и провода, используя набор ключей для разъемов. При этом старайтесь не повредить или погнуть трубки.

Шаг 3: Откручивание болтов крепления

С помощью гаечного ключа или торцового ключа открутите болты крепления главного тормозного цилиндра. Обычно на ваз 2107 количество болтов крепления составляет 2 штуки. Убедитесь, что все болты полностью ослаблены и можно с легкостью снять цилиндр.

Шаг 4: Снятие главного тормозного цилиндра

Осторожно снимите главный тормозной цилиндр с автомобиля. Будьте аккуратны, чтобы не повредить прилегающие детали или систему тормозов

При необходимости, сделайте фотографии или пометки для более легкого последующего монтажа нового цилиндра.

Теперь вы можете приступить к замене главного тормозного цилиндра или проведению необходимого технического обслуживания

При установке нового цилиндра следуйте указаниям производителя и обратите внимание на правильность подключения гидропривода и установки всех деталей и креплений

Где находится передний суппорт ВАЗ 2107

На “семерке” дисковые тормоза стоят только на передних колесах. На задних же применяется барабанный тормозной механизм. Поэтому в словосочетании “передний суппорт ВАЗ 2107” слово “передний” излишнее. Суппортов всего два и оба они стоят на передних колесах.

Доступ к тормозным суппортам открывается после демонтажа передних колес автомобиля.

• отвертка или бородок;
• ключи на 17 , 14 и 10;
• пассатижи;
• отрезок резиновой трубки или болт с диаметром, подходящим по внутренний диаметр наконечника тормозного шланга;
• маркер.

Снимать и ставить суппорт необходимо при его замене в случае деформации или повреждения. Также это необходимое действие для для того, чтобы провести ремонт суппорта ВАЗ 2107.

Для проведения работ необходимо поднять автомобиль на подъемнике или использовать домкрат. Последний вариант несколько более утомительный, но идеально подходит для домашних условий.

Снятие тормозного суппорта

Для снятия суппорта необходимо выполнить:

• поднять автомобиль на подъемнике или поддомкратить колесо, на котором необходимо снять тормозной суппорт;
• при помощи гаечного ключа вывернуть болт крепления кронштейна тормозного шланга;
• снять кронштейн, чтобы он не мешал дальнейшим действиям;

Важно: под болтом крепления кронштейна находится пружинная шайба, которую нужно не потерять при демонтаже болта и кронштейна

• открутить болт крепления тормозного шланга;
• вытащить болт, предварительно сняв два уплотнительных кольца;
• вставить в отверстие наконечника тормозного шланга резиновую трубку или болт подходящего диаметра, чтобы предотвратить вытекание тормозной жидкости;
• пассатижами снять шплинты, фиксирующие пальцы тормозных колодок;
• вытащить пальцы, крепящие тормозные колодки и снять их, используя бородок или тонкую, но не острую отвертку;
• снять удерживающие пружины с тормозных колодок;
• демонтировать тормозные колодки;

Совет: если планируется последующее использование тормозных колодок, их следует пометить маркером, чтобы при сборке установить на те месте, где они стояли. Если этого не сделать, они будут быстрее изнашиваться и хуже тормозить.

• отогнуть стопорные пластины шайб на болтах крепления суппорта;
• открутить и снять болты, крепящие суппорт к поворотному кулаку;
• снять тормозной механизм (суппорт) ВАЗ 2107 с тормозного диска.

Важно: верхний и нижний болты крепления суппорта отличаются формой головки. При установке узла на место необходимо не перепутать их местами

Ремонт тормозного суппорта Ваз 2107

Поврежденный или деформированный тормозной суппорт ВАЗ 2107 нуждается в замене. Ремонт суппорта заключается в замене неисправных тормозных рабочих цилиндров. В некоторых случаях вместо замены цилиндров допускается их ремонт.

Порядок замены цилиндров следующий:

• зажать суппорт в тиски;
• открутить ключом на 10 штуцеры соединительной трубки;
• демонтировать трубку, соединяющую рабочие цилиндры;
• выколоткой выбить рабочие цилиндры с направляющих, предварительно нажав фиксатор отверткой;
• снять фиксаторы и переставить на новые цилиндры (если они на них отсутствуют);
• вставить цилиндры в направляющие;
• установит соединительную трубку и затянуть штуцеры.

Ремонт рабочих цилиндров заключается в замене резиновых уплотнительных колец на поршнях. Порядок операций такой:

• снять тормозной цилиндр;
• снять защитный колпачок с поршня, используя отвертку;
• подать сжатый воздух в цилиндр, чтобы вытолкнуть поршень наружу;
• снять уплотнительное кольцо, поддев его отверткой;
• установить новое кольцо;
• смазать цилиндр, поршень и кольцо тормозной жидкостью;
• вставить поршень в тормозной цилиндр.

Важно: перед установкой новых уплотнительных колец и сборкой цилиндров необходимо убедиться что внутренняя поверхность цилиндра и поршень не имеют повреждений, раковин, деформаций. В противном случае следует заменить тормозной цилиндр новым

Установка тормозного суппорта

Установка тормозного суппорта на ВАЗ 2107 производится в порядке, обратном его демонтажу.

После установки тормозного суппорта необходимо в обязательном порядке прокачать тормозную систему, удалив из нее воздух. Пока эта операция не выполнена, эксплуатировать автомобиль категорически запрещено.

Суппорты левого и правого колеса немного отличаются, поэтому при покупке новых необходимо обратить на это внимание. После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их

После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их.

Определение неисправности

Если тормозная система перестала реагировать на педаль после первого нажатия, но восстанавливается после второго – верная причина, это падение давления в системе. На то может быть три причины: утечка тормозной жидкости и, как следствие, попадание воздуха, износ резиновых уплотнителей рабочих цилиндров, либо износ резиновых уплотнителей главного тормозного цилиндра. Как уже понятно из названия – именно последнюю причину мы и рассмотрим.

Характерным ее признаком является утечка тормозной жидкости через пыльник в салона автомобиля. Для того, чтобы определить это, нужно заглянуть в педальный узел и отодвинуть.

Как заменить главный тормозной цилиндр на ВАЗ 2101-ВАЗ 2107?

Снятие: 1) Сперва конечно же верхнюю крышку у тормозного бачка отвернуть нужно и собрать после чего от туда всю жидкость, для этого отсоединить две клемки придётся (Они указаны зелёными стрелками, но только запомните куда какая подсоединяется) и после этого отвернуть крышку за грани (Указаны синей стрелкой), когда всё будет проделано, отложите крышку в сторонку и выкачайте всю тормозную жидкость из бачка, при помощи резиновой груши или же медицинского шприца, сняв с него при этом иголку.

2) Теперь открутите гаечным ключом (Если не получиться то специальным ключом для прокачки), гайки тормозных трубок (Всего трубки три, гайки двух указаны красными стрелками, третьей гайки на фото не видно, но сама третья трубка указана зелёной стрелкой и ещё одной зелёной стрелкой показано местонахождение данной гайки, поэтому сложностей в нахождение у Вас не должно возникнуть) и отсоедините трубки и затем отведите их в сторонку (Но только запомните куда какая подсоединяется, если будет нужно, то промаркируйте все трубки чтобы понятней было), после того как операция будет осуществлена, ослабьте винты хомутов (Указаны синими стрелками) и снимите оба шланга со штуцеров тормозного цилиндра (Опять же запомните то, куда какой шланг подсоединяется), ну и в завершение, выкрутите две гайки крепления главного тормозного цилиндра (Под ними пружинные шайбы располагаются, не потеряйте их) и после чего снимите тормозной цилиндр с автомобиля.

Примечание! Дадим Вам совет, так как тормозные трубки идут изогнуты в том месте где они подсоединяются к тормозному цилиндру, соответственно тормозная жидкость из них вся не выльется, а только выльется та, которая в изогнутой части будет (Очень мало её там, поэтому особо не переживайте), так вот, воздух в систему тоже не попадёт (Если Вы конечно на тормоз не нажмёте в этот момент) и поэтому можете смело ставить новый цилиндр, прикручивать к нему все тормозные трубки и подсоединять все шланги (Но не затягивайте шланги и трубки до конца), затем залейте в бачок тормозной жидкости и понаблюдайте за ее выходом из-под гаек, по началу жидкость будет через гайки вытекать с пузырьками воздуха, потом они пропадут и в этот момент когда пузырьков не будет, затяните до упора все гайки и хомуты подтяните тормозных шлангов! (Прокачку тормозов в этом случае даже можно и не проводить, но всё же на всякий случае прочтите статью, под названием: «Прокачка тормозов на классике», там описываются симптомы, по которым можно понять, когда тормозная система требует прокачки)

Установка: Новый главный тормозной цилиндр устанавливается в обратном порядке, трубки и шланги к нему подсоединяйте верно (Если были сделаны метки то по ним всё устанавливайте) и про прокачку не забудьте если будут симптомы того, что она требуется (Чуть выше мы про всё это подробно писали) и кстати, тормозную жидкость которая была в бачка, обратно не заливайте, заливайте только новую.

Дополнительный видео-ролик: На примере автомобиля ВАЗ 2105, Вы можете увидеть процедуру замены главного тормозного цилиндра наглядно, всё от и до, смотрите в ролике ниже:

Замена заднего тормозного цилиндра ВАЗ 2101 требуется в том случае, если начали проявляться проблемы с остановкой автомобиля. Задние колеса принимают на себя около 25% нагрузки при торможении. Если цилиндр вышел из строя, то он прекращает разжимать колодки, чаще всего просто заклинивает. Желательно произвести замену на новый в момент обнаружения неисправности.

Стояночный система

Она хоть задействует механизм колес задней оси, но никак не связана с рабочим механизмом. В качестве привода у него используется трос, подсоединенные к ручнику, находящемуся в салоне авто.

Под авто этот трос делиться на две части, идущие в механизмы задней оси. Внутри концы троса соединены с рычагом привода, а тот в свою очередь – с распорной планкой. Рычаг привода соединен с одной из колодок.

При задействовании ручника, трос тянет за рычаг, а поскольку тот упирается в планку – происходит разжатие колодок. Зубчатый сектор ручника при этом фиксирует положение рычага, при котором колодки разведены.

Признаки неисправности

Поломки, в результате которых необходима замена главного тормозного цилиндра ВАЗ 2107, можно поделить на две категории: заклинивание поршня, повреждение резиновых уплотнений. Обычно неисправность определяется по резкому снижению уровня тормозной жидкости. О том, что ее количество стало критически низким, сигнализирует красная лампа на приборной панели. Если потек главный тормозной цилиндр ВАЗ 2107, это будет хорошо заметно при визуальном осмотре – подтеки можно разглядеть на вакуумном усилителе и внутри салона. Еще один показатель неисправности – изменение силы нажатия на педаль. Она перестает пружинить и словно бы проваливается под ногой.

Диагностировать неисправность ГТЦ можно несколькими способами:

• визуальным осмотром салона на наличие протекания жидкости через пыльник;
• осмотром участков выхода тормозных контуров и стыков;
• проверкой уровня давления в системе.

Замена переднего тормозного цилиндра

На передних колесах автомобилей ВАЗ устанавливаются суппорты:

• у авто ВАЗ-классика на скобах суппорта крепятся по два передних тормозных цилиндра (ПТЦ);
• на моделях ВАЗ 2108-15 с каждой стороны на передней оси устанавливается по одному ПТЦ.

Замена переднего цилиндра 2109 выполняется несложно, ее также легко сделать самому:

• ставим автомобиль на ровную площадку (можно работу сделать без ямы и подъемника), под задние колеса ставим подкаты;
• домкратим машину, скидываем переднее колесо;
• отворачиваем шестигранником два крепления суппорта;
• ослабляем гайку тормозного шланга;
• отгибаем на верхнем и нижнем болте контрящие шайбы, отворачиваем крепления цилиндра к скобе суппорта
• отводим в сторону ПТЦ вместе со скобой;
• отсоединяем цилиндр от скобы, затем от шланга, чтобы «тормозуха» не текла, после отсоединения ПТЦ шланг лучше сразу направить вверх;

устанавливаем другую, новую запчасть, производим сборку.

Осмотр и подготовка

Перед началом проверки главного тормозного цилиндра ВАЗ 2107 необходимо провести осмотр и подготовиться к работе.

Во-первых, убедитесь, что автомобиль находится на ровной горизонтальной площадке и отторможен. Это обеспечит безопасность во время проверки.

Во-вторых, поднимите капот и обнаружьте главный тормозной цилиндр. Он находится на передней левой стороне двигателя и выглядит как металлический бак с прозрачным бачком для тормозной жидкости сверху.

Далее, проверьте уровень тормозной жидкости. Уровень должен быть между минимальной и максимальной отметками на бачке. Если уровень ниже минимальной отметки, добавьте чистую тормозную жидкость.

Также осмотрите тормозные трубки и шланги. Они должны быть целыми и нигде не протекать. Если вы обнаружите какие-либо повреждения, замените детали.

Наконец, проверьте состояние резервуара для сжатого воздуха (если у вас установлена пневматическая система). Убедитесь, что он заполнен достаточным количеством воздуха.

Характеристика ГТЦ

Что представляет собой данный элемент? ГТЦ — это механизм, который создает в трубках и магистралях высокое давление при нажатии соответствующей педали. Располагается
в подкапотном пространстве, рядом с вакуумным усилителем.

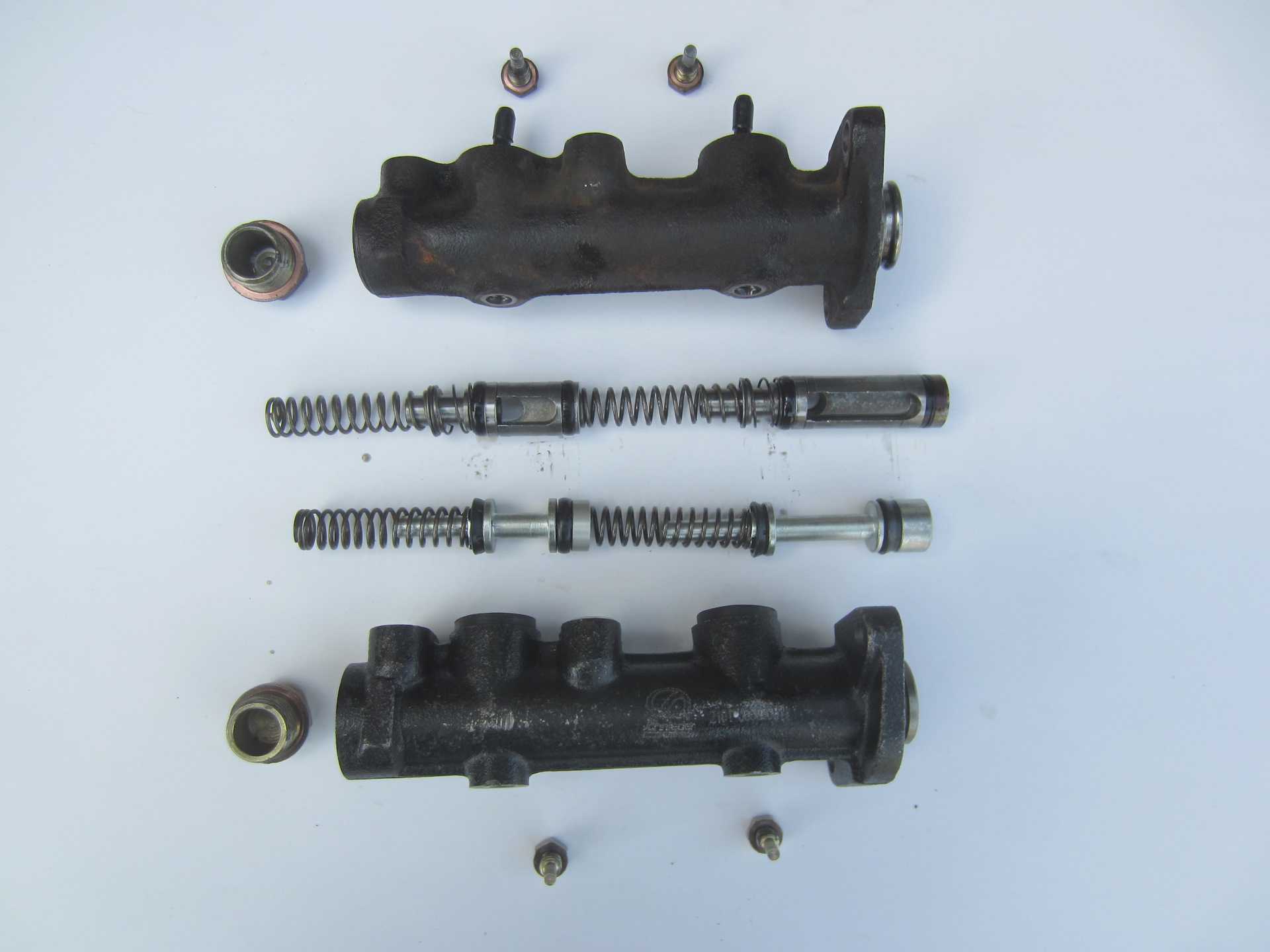

Устройство данного элемента достаточно простое. Механизм включает в себя:

• Стальной корпус.
• Пружину с поршнем, который создает давление в системе.
• Отверстия для подключения трубок.
• Бачок с жидкостью (устанавливается сверху на элемент).

От исправной работы данного элемента зависит безопасность движения. Поэтому при малейших признаках необходимо срочно его менять.

Принцип работы тормозной системы ВАЗ-2107

При надобности снижения скорости, водитель давит на педаль. Его усилие передается на клапан усилителя, который открывает нужный канал для подачи атмосферного давления на мембрану. Мембрана связана со штоком, соединенным с поршнем главного цил-ра. Этот шток вытесняет жидкость в трубопроводы, ведущие к рабочим механизмам. Поскольку жидкость не сжимается, то все усилие полностью передается на механизмы.

Жидкость нажимает на поршни рабочих цилиндров, и те выдвигаясь, разжимают (на барабанных мех-змах) или прижимают колодки (на дисковых мех-змах) к диску или барабану, связанными со ступицами колес. Из-за трения колодок о диски (барабаны) и осуществляется замедление вращения.

Проверка цилиндра на работоспособность

Для проверки работоспособности главного тормозного цилиндра в автомобиле ВАЗ 2107 следует выполнить следующие шаги:

1. Убедитесь, что автомобиль находится на ровной горизонтальной поверхности и аккуратно поддайте подкатной замок.

2. Откройте капот автомобиля и найдите главный тормозной цилиндр. Он расположен на водительской стороне автомобиля, перед бачком для омывателя стекла.

3. Внимательно осмотрите цилиндр на наличие видимых повреждений, таких как трещины или утечки жидкости. Если обнаружены повреждения, требуется замена цилиндра.

4. Определите уровень тормозной жидкости в бачке главного цилиндра. Уровень должен находиться между максимальной и минимальной отметками. Если уровень слишком низкий, долейте жидкость до нужного уровня.

5. В момент проверки цилиндра рекомендуется также проверить состояние тормозных трубок и шлангов, а также работу тормозных колодок. Если обнаружены повреждения или износ, замените неисправные детали.

6. Построите автомобиль и аккуратно закройте капот.

Проверка работоспособности главного тормозного цилиндра является важной процедурой, которая поможет обнаружить возможные проблемы и предотвратить аварийную ситуацию на дороге. Регулярная проверка и обслуживание тормозной системы способствует безопасной эксплуатации автомобиля

Регулировка клапанов на ВАЗ 2103

Поскольку работа двигателя основана на постоянном сгорании в цилиндрах топливно-воздушной смеси, цилиндропоршневая группа довольно сильно нагревается, что приводит к расширению металла.

Если бы таковой зазор отсутствовал, работа двигателя была бы некорректной либо вовсе невозможной из-за нарушения фаз газораспределения.

Регулировка теплового зазора клапанов выполняется между кулачком распредвала и специальным рычагом

Когда и для чего производится регулировка

Регулировка клапанов является одним из важных мероприятий при обслуживании двигателя на автомобилях семейства ВАЗ. Прежде всего, необходимость в проведении такого процесса связана с конструкцией клапанного механизма. В ходе работы узла образуется выработка на соприкасающихся поверхностях рычага, торце клапана и кулачках распредвала, что сказывается на увеличении зазора. В силу того, что конструкция механизма является довольно простой, регулировку без особого труда можно выполнить своими силами.

Необходимость в выставлении правильного зазора возникает в следующих ситуациях:

• при ремонте механизма ГРМ;
• доносится шум из области ГБЦ;
• пробег после последней регулировки составляет более 15 тыс. км.;
• снизилась мощность мотора;
• увеличился расход топлива.

После ремонтных работ с механизмом ГРМ в обязательном порядке выполняют регулировку клапанов

Снижение динамики может быть связано также с карбюратором

Если регулировка этого узла не дала никаких результатов, следующее на что нужно обратить внимание — это именно клапана

Инструменты для регулировки

Регулировка теплового зазора осуществляется при помощи материалов и инструментов, который должен быть в арсенале каждого владельца «классики»:

• набор торцевых и рожковых ключей (обязательно наличие рожковых ключей на «13» и «17»);
• щуп для замера зазора;
• отвёртки;
• ветошь.

Отдельно следует сосредоточиться на щупе, поскольку обычный плоский инструмент для этой процедуры не пойдёт. Понадобится широкий щуп толщиной 0,15 мм.

Чтобы отрегулировать тепловой зазор понадобится специальный широкий щуп толщиной 0,15 мм

Подготовительные работы

Помимо того, что регулировку проводят на остывшем двигателе, потребуется частичный демонтаж некоторых его элементов:

1. Откручиваем гайки и снимаем крышку воздушного фильтра, извлекая сам фильтрующий элемент.

2. Отсоединяем шланги, идущие к корпусу фильтра, после чего отворачиваем крепёж.

3. Отвёрткой откручиваем крепление троса подсоса, затем демонтируем тягу дроссельной заслонки.

4. Торцевым ключом на «10» откручиваем гайки крепления крышки ГБЦ и снимаем её.

5. Демонтируем крышку трамблёра.

После проделанных действий с помощью специального ключа потребуется установить поршень четвёртого цилиндра в ВМТ. Шкив коленвала в этом случае должен быть установлен напротив длиной метки на блоке цилиндров, шестерня распредвала — напротив отлива на крышке подшипников, бегунок распределителя — соответствовать проводу четвёртого цилиндра.

Перед началом регулировки устанавливают коленвал и распредвал по соответствующим меткам

Порядок регулировки клапанов

После того как все метки выставлены, приступаем к проверке либо регулировке зазора, который должен составлять 0,15 мм:

1. Работу начинаем с 6 и 8 клапана, считая со стороны цепи ГРМ. Между кулачком распредвала и рокером вставляем щуп и, если он входит одинаково туго, то в регулировке нет необходимости.

2. Если щуп входит свободно либо с трудом, зазор потребуется отрегулировать. Для этого ключом на «13» удерживаем головку болта, а ключом на «17» ослабляем контргайку. Вставляем щуп и путём вращения болта выставляем нужное положение, после чего затягиваем контргайку и для контроля проверяем, не изменился ли зазор.



















3. Зазор на остальных клапанах выставляем аналогичным образом. Для этого коленвал проворачиваем на пол-оборота и регулируем 4 и 7 клапаны.

4. Коленчатый вал поворачиваем ещё на 180˚ и производим регулировку 1 и 3 клапанов.

5. В последнюю очередь проверяем и при необходимости регулируем 2 и 5 клапаны.

Щуп на всех клапанах должен выниматься с одинаковым усилием

При этом важно знать и помнить, что маленький тепловой зазор будет хуже большого, а это может привести к прогоранию клапанов

Определение поломок ГТЦ ВАЗ-2110

Определить неисправности детали можно самостоятельно, для этого нужно только знать, на что обратить внимание:

1. Подтёки «тормозухи» на вакуумном усилителе в месте стыка с главным тормозным цилиндром показывает, что изношена манжета в цилиндре.

2. Если педаль тормоза стала слишком мягкой, это также может косвенно указывать на износ ГТЦ. В этом случае может быть изношено как зеркало цилиндра, так и манжет поршней. Хотя часто мягкая педаль тормоза говорит о том, что тормозная система не прокачана.
3. Педаль тормоза может клинить, что показывает на засор в корпусе тормозного цилиндра.
4. Если сломались возвратные пружины, то педаль тормоза не будет возвращаться в исходное положение.

Стоит ли покупать ремкомплект и выгодно ли это?

Исходя из стоимости ГТЦ в 1 000 рублей, нужно хорошо подумать, стоит ли разбирать тормозной цилиндр из-за такой суммы. Ремкомплекты бывают неполными и полными. В любом случае, нужно приобретать полный, так как никто не станет мерить усилия на возвратных пружинах.

Ремонт главного тормозного цилиндра можно осуществить и своими руками.

Попытка экономии средств обернётся долгой процедурой разборки, промывания и сушки всех деталей. При промывке нужно следить, чтобы на резиновые части не попадал бензин или масло, так как это может их испортить.

Поэтому пользование ремкомплектом можно обосновать только в следующих случаях:

1. Деталь в сборе отсутствует в продаже.
2. Невозможности выделить 1 000 рублей на покупку.
3. Желание разобраться в тормозной системе собственными руками от начала и до конца.

В остальных случаях лучше сразу установить деталь в сборе.

Прокачка тормозов после замены, делать или нет?

Прокачать тормозную систему нужно обязательно. Эта процедура несложная, хотя участвовать в ней должны два человека. Процедура прокачки происходит следующим образом:

1. Нужно «накачать тормоза». Для этого педаль нажимается несколько раз, после чего она зажимается в нажатом состоянии.
2. В это время нужно не полностью открутить штуцер тормозной трубки на одном колесе.

3. При этом должен выйти воздух из системы. Периодически помощник должен накачивать тормоза, зажимая педаль. Эту процедуру нужно повторять до тех пор, пока при нажатии на педаль тормоза из трубки не будет брызгать жидкость.

4. После этого штуцер трубки затягивается.

Эта процедура повторяется на каждом из четырёх колёс автомобиля. Перед прокачкой тормозов на каждом колесе, нужно доливать тормозную жидкость в бачок. Только после прокачки тормозов можно выезжать на дорогу, не боясь, что тормоза откажут в самый неподходящий момент.

Замена тормозного суппорта на ВАЗ 2107

Чтобы заменить тормозной суппорт на ВАЗ 2107, нам потребуются ряд инструментов. Перечислим их:

• рожковые ключи, комплект;
• новый тормозной суппорт для ВАЗ 2107;
• отвёртка плоская;
• обрезок резинового шланга диаметром 8 мм и длиной 5 см;
• домкрат;
• бородок.

Последовательность действий

Прежде чем снимать суппорт, колесо, за которым он находится, придётся поддомкратить и снять. Без этой подготовительной операции дальнейшая работа будет невозможна. После снятия колеса доступ к суппорту открывается, и можно переходить к основной работе.

1. К суппорту подключён тормозной шланг. Он установлен на кронштейне, который крепится к суппорту болтом. Болт отворачивается рожковым ключом на 10, кронштейн слегка приподнимается и снимается.

2. После снятия кронштейна откроется доступ к болту, находящемуся под ним. Именно этот болт удерживает на суппорте тормозной шланг. Болт выворачивается вместе с уплотнительной шайбой, установленной под ним (на фото эта шайба показана красной стрелкой).

3. После снятия тормозного шланга из него начнёт вытекать тормозная жидкость. Чтобы устранить утечку, в отверстие следует вставить кусочек резинового шланга диаметром 8 мм.

4. Теперь необходимо снять тормозные колодки, поскольку они мешают снятию суппорта. Колодки держатся на крепёжных пальцах, зафиксированных шплинтами. Эти шплинты извлекаются с помощью плоскогубцев.

5. После извлечения шплинтов крепёжные пальцы аккуратно выбиваются с помощью молотка и тонкого бородка (а если бородка под рукой не оказалось, сгодится и обычная крестовая отвёртка, но бить по ней нужно очень аккуратно, чтобы не расколоть ручку).

6. Как только крепёжные пальцы выбиты, колодки извлекаются из суппорта вручную.

7. Теперь осталось отвернуть пару болтов, удерживающих суппорт на поворотном кулаке. Но прежде чем их отворачивать, следует плоской отвёрткой отжать стопорные пластинки на болтах. Без этого крепёжные болты извлечь не получится.

8. После выкручивания болтов суппорт снимается с поворотного кулака и заменяется новым. Затем производится обратная сборка тормозной системы ВАЗ 2107.

Видео: меняем суппорт на ВАЗ 2107

https://youtube.com/watch?v=n96SJyFwZJs

Здесь нельзя не рассказать один случай, связанный с предотвращением утечки тормозной жидкости из шланга «семёрки». Один знакомый водитель, у которого не оказалось под рукой вышеуказанной резиновой затычки, вышел из положения просто: он затолкал в проушину тормозного шланга обыкновенный болт на 19, лежавший неподалёку. Как оказалось, болт подходит к отверстию в проушине идеально, и «тормозуха» не вытекает. Проблема только одна: достать такой болт из проушины получается только плоскогубцами. Тот же человек уверял меня, что другой идеальной затычкой для тормозного шланга является огрызок старого химического карандаша «Конструктор». Это толстый советский карандаш круглого сечения, его водитель с тех пор так и возит в бардачке.

Сборка и заключение

После того, как все детали заменены, необходимо убедиться в целостности зеркала внутренней рабочей поверхности, поскольку царапины на ней требуют замены цилиндра. Теперь необходимо вставить на место поршни, шайбы. Чашечки и т.д, в том порядке, в котором они были сняты. Затем рукой нужно преодолеть усилие пружины и вкрутить на место пробку.

Ну вот, теперь достаточно установить цилиндр на место и присоединить шланги и трубки

На последние необходимо обратить особое внимание, поскольку крепежные гайки нужно вкрутить точно по резьбе. После этого проводится стандартная процедура прокачки тормозов, но это уже совсем другая история…

Самый люксовый автомобиль пролетариата в СССР, ВАЗ 2107, практически повторял конструкцию 124-го Фиата с небольшими изменениями, которые также пришли на конвейер ВАЗа из той же Италии, но уже без лицензии. В любом случае, ремонт и обслуживание семёрки не представляет никаких сложностей для владельцев, которые хоть немного способны мыслить технически и держать в руках рожковый ключ и плоскогубцы. Одним из самых важных элементов систем безопасности Жигулей был главный тормозной цилиндр, с которым мы сегодня разберёмся по-мужски.
