Регулировка рулевого редуктора ваз 2107

Устройство

Рулевая система на ВАЗ 2107 достаточно надежна. С ее помощью достигается достаточный уровень управляемости. Конечно, комфорт авто не сравнишь с современными моделями, но в целом, ездить на этой модели удобно.

Управление осуществляется путем передачи усилия от рулевой колонки к колесам. Происходит это через редуктор с червячной передачей. Сама рулевая колонка на ВАЗ 2107 составная. Она состоит из двух частей, соединенных карданным шарниром. Это позволяет ей складываться при аварии, и приводит к меньшей травматичности.

Редуктор имеет алюминиевый корпус, прикрепленный к левому лонжерону (в некоторых экспортных модификациях к правому). В корпусе находится глобоидальный червяк. Он совмещен с двухгребневым роликом. Передаточное число этого редуктора не превышает 16,4. Это позволяет передавать усилие максимально точно. В конструкцию также входят 2 шариковых подшипника. Они позволяют избежать повышенного износа элементов. Червячные механизмы очень чувствительны к трению, поэтому в редукторе находится трансмиссионная смазка. Необходимо ее регулярно проверять, и при необходимости добавлять.

Также в состав рулевого механизма входят следующие элементы:

• Средняя рулевая тяга;
• Маятниковый рычаг;
• 2 боковые (короткие) тяги.

Средняя тяга соединяется непосредственно с редуктором. Это достаточно надежный элемент конструкции. Поломки длинной рулевой тяги единичны. Справа к ней крепится маятниковый рычаг. Он обеспечивает стабильность всей системы. Малые рулевые тяги имеют на концах шаровые шарниры. Это позволяет максимально эффективно и без сильных нагрузок, передавать усилие на поворотный кулак. Эти рычаги сборные. Благодаря винтовой резьбе, возможна регулировка углов установки колес. Срок службы этих деталей от 10 до 15 тысяч километров. При замене, новые тяги делают аналогичными по длине со снятыми деталями.

Заключение

. Рулевое управление на «Жигулях» имеет свои особенности. При этом, подобные решения на современных автомобилях практически не применяются. Поэтому, вопрос, как убрать люфт руля на ВАЗ 2107 не является редким. В целом, устранение проблемы не сложное. Но, в некоторых случаях, регулировка не помогает, тогда придется заменить редуктор.

Добро пожаловать! Люфт рулевого колеса – это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.

Примечание! Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!

Читать дальше: Зимняя резина на киа спортейдж 4

Из-за чего может возникнуть люфт? На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.

Примечание! Прежде чем грешить на все эти предметы рулевого механизма, сперва рекомендуется проверить и по возможности исправить увеличившейся зазор который может быть найден в зацепление ролика с червяком рулевого механизма – этой регулировкой мы и займёмся!

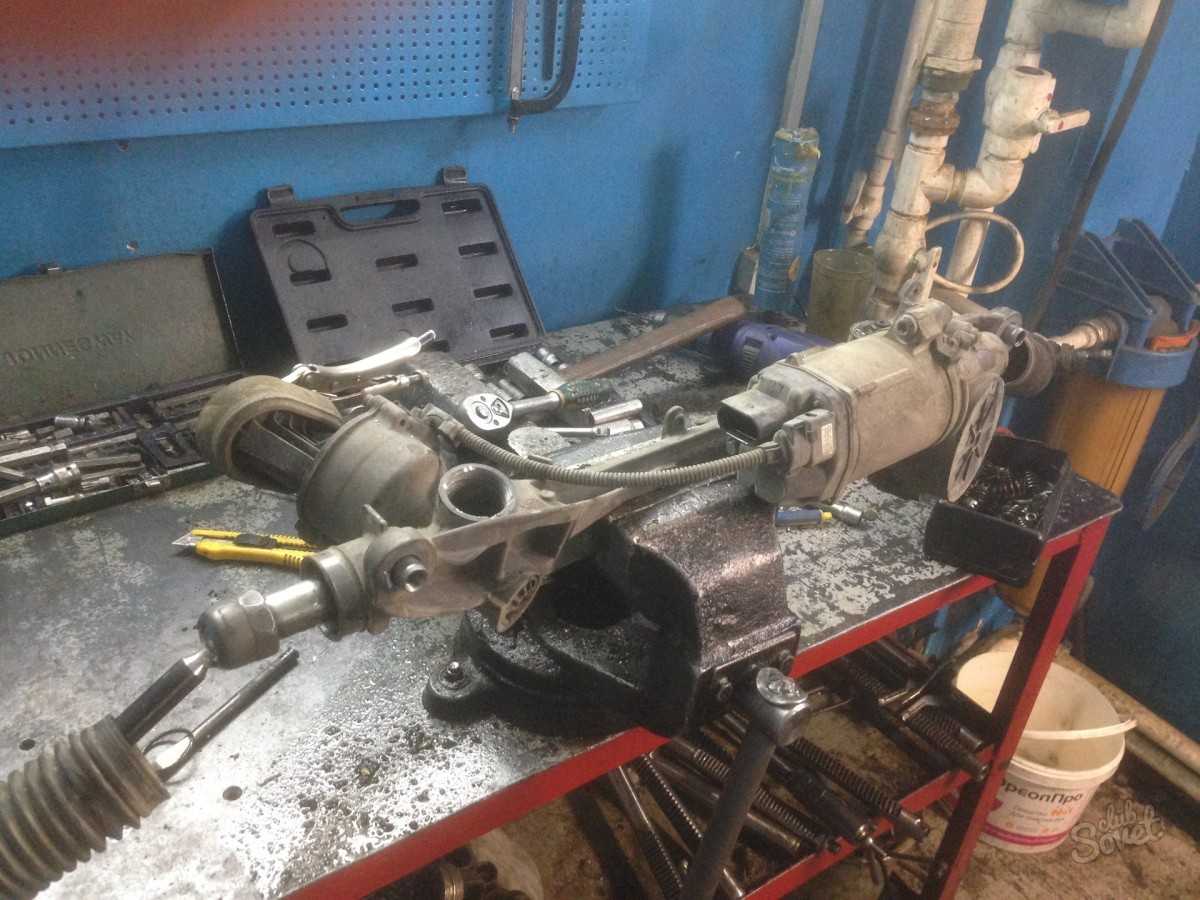

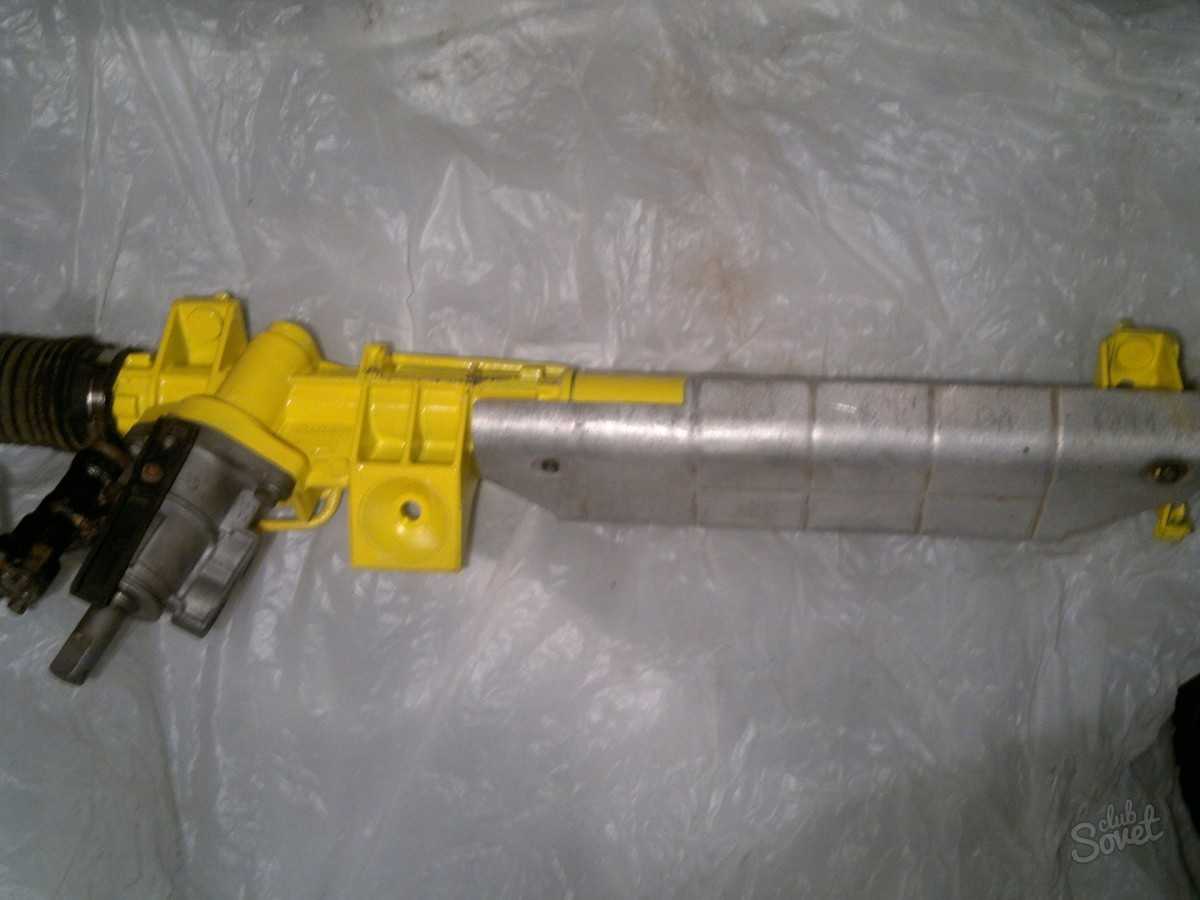

2Подтягиваем рулевую рейку

Чаще всего, в современных автомобилях  установлены рейки гидравлического типа, потому как этот тип детали точно и быстро передает поворот руля, даже если скорость достаточно высокая.

Рулевая рейка приходит в негодость не быстро, но постоянная езда по неровным дорогам с ямами и выбоинами – это прямой путь к поломке рассматриваемой детали. Помимо всего прочего, лежачие полицейский, которые лажат сплошь и рядом на неровных дорогах, тоже становятся причинами поломки такой детали. Не стоит забывать и о пыли, которая негативно сказывается на работе рулевой рейки.

Не нужно сразу думать, что стук в рулевой рейке станет причиной появлении необходимости ее замены, также в этой проблеме сможет помочь ее подтягивание. Несмотря на то, что такой способ ремонта  не всегда является максимально эффективным, но часто именно подтягивание рулевой рейки становится решением подобной проблемы.

Регулировочные процессы не являются в данном случае чем-то сложным, поэтому с такой задачей без проблем может справиться каждый, кто хоть раз сидел за рулем и хотя бы имеет примерное понятие, где и что  машине находится.

Для того чтобы подтянуть рулевую рейку, вам понадобится:

• напарник
• ключ
• автомобильная яма
• прибор для определения зазора

Последовательность действий следующая:

• Автомобиль должен стоят на ручнике, чтобы ни при каких условиях он никуда не покатился
• Колеса транспортного средства должны стоят по прямой
• Люфтометром нужно будет определить зазор.

• Берем винт регулировочного типа (найти его можно будет при помощи изучения автомобильного паспорта, потому как в каждом транспортном средстве этот винт может находиться в разных местах).
• Процесс подтяжки должен осуществляться в умеренном режиме, торопиться никуда не нужно. После каждого оборота в обязательном порядке нужно проверять движение рулевого колеса и его ход.
• Если вы считаете, что подтянули рулевую рейку, как положено, нужно проверить это путем ходовых испытаний.
• Случилось так, что ведущие колеса «идут» с натяжкой – тогда рейку в обязательном порядке нужно будет немного попустить.
• Нужно понимать, что подтяжка такой детали как рулевая рейка не всегда полностью убирает стук в руле, но нередко, ситуацию все-таки удается спасти. Никто не говорит о том, что проблема исчезнет навсегда, но временно вы сможете избавиться от стука и такого ненужного люфта.

Водитель транспортного средства должен иметь в виду, что через некоторое время после подтяжки рулевой рейки, она все равно «расхлябается» и может даже полностью дать сбой, так что обращение на СТО является обязательным, причем, чем быстрее, тем лучше.

Давайте рассмотрим еще одну подробную инструкцию подтягивания рулевой рейки в автомобиле:

• Поднимаем авто на эстакаду (можно просто поставить на яму). Нужно понимать, что данный процесс осуществляется из под машины.
• Находим регулировочную гайку, главным предназначением которой и является подтяжка рулевой рейки. Если не знаете, где именно она находится, прочитайте инструкцию (паспорт к вашему автомобилю).
• Если в вашем авто нет такой гайки (а в некоторых моделях такое быть может), тогда свои руками справится с проблемой не получится. Единственный выход в такой ситуации  обращаться за помощью к профессионалам на СТО.

• Когда вы найдете на днище авто такую гайку, пришло время подобрать ключ, чтобы ее затянуть.
• Не стоит забывать, что в некоторых случаях на гайках надеты колпачки защитного типа, который нужно будет снять перед тем, как подтягивать гайку.

Теперь, когда ключ подобран, приступаем к непосредственному затягиванию гайки. Перестараться в этом случае тоже нельзя, потому как руль попросту перестанет крутиться.

Устройство рулевого управления

По своему устройству рулевое управление ВАЗ представляет собой достаточно простой, но технически продуманный механизм. Самая интересная его часть — рулевая трапеция, которая состоит из весьма большого количества рычагов и тяг. С виду рулевой механизм ВАЗ 2105 довольно хлипкий, но на самом деле он выдерживает даже очень тяжелые дорожные условия. Конструкция не такая уж архаичная, рулевая колонка ВАЗ имеет специальную пластину, благодаря которой вал, состоящий из нескольких ступеней, складывается при аварии, а рулевое колесо не травмирует водителя. Червячная передача редуктора ВАЗ и система рычагов значительно снижают усилие, которое водитель тратит на поворот колеса. Несмотря на это, для вождения «пятерки», да и любой другой «классики», требуется немалая физическая сила.

Внутри рулевой колонки «пятерки» расположена карданная передача, которая ведет к редуктору. Для соединения используется крестовина рулевого вала ВАЗ. Весь механизм достаточно надежен, выдерживает очень продолжительные пробеги. Все части изготавливаются из высококачественной стали и тщательно проверяются перед сборкой или продажей. Благодаря этому аварий «жигулей» из-за полного отказа рулевого управления крайне мало, а ремонт несущих частей требуется только при серьезных повреждениях.

Ремонт рулевого редуктора на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107

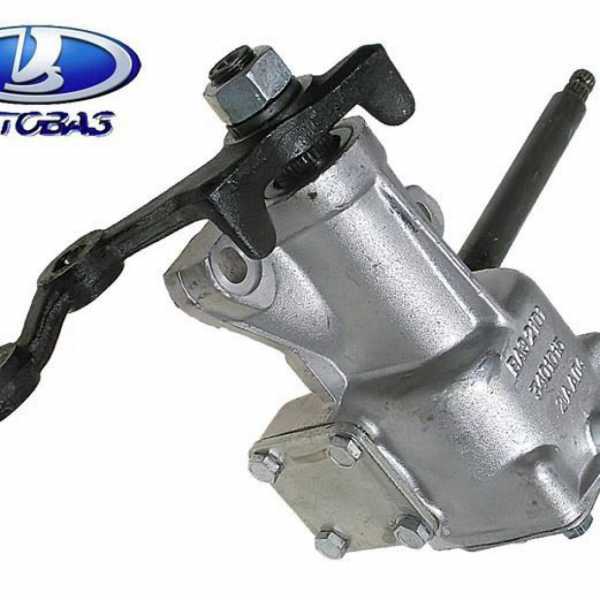

Вот этот агрегат

Самая сложная деталь механизма — рулевой редуктор, который основан на червячной передаче. Поскольку червячная передача изначально славится зазорами и подвержена выработке, в корпус редуктора вмонтирован специальный регулировочный болт. Он прижимает вал сошки, не давая зазорам привести к биению колеса.

Механизм рулевого редуктора находится в масляной ванне, за счет этого снижается его износ. Заливается в редуктор обычное трансмиссионное масло, аналог ТАД-17. Тяги рулевого управления «пятерки» крепятся на шарнирах, защищенных резиновыми пыльниками. Постоянного шприцевания и смазки рулевое управление не требует, однако необходимо периодически осматривать пыльники на целостность. Для сборки или разборки тяг понадобятся специальные съемники, их можно изготовить самостоятельно.

Тактика осмотра и проверки рулевого управления автомобиля

Общая проверка работоспособности рулевого управления

То, в каком состоянии находится рулевое управления, должно проверяться регулярно – именно от него может зависеть жизнь водителя автомобиля.Осматривая рулевое управление, стоит обратить особое внимание на то, в каком состоянии находятся резьбовые соединения, защитные чехлы и колпаки, на степень их износа. В случае если она высока, и данные узлы порваны, потрескались или утратили эластичность, их стоит заменить в обязательном порядке. Дело в том, что вода, грязь или пыль, попав на них, могут быстро вывести данные элементы из строя

Дело в том, что вода, грязь или пыль, попав на них, могут быстро вывести данные элементы из строя.

Также в ходе проверки имеет смысл повернуть руль до упора в каждую сторону, при этом визуально, а также на слух проверяются:– надежно ли закреплены рулевое колесо и рулевой механизм; – имеются ли в шарнирах рулевых тяг зазоры;– надежно ли затянуты гайки пальцев на шаровых шарнирах;– имеются ли заедания или помехи, могущие затруднить вращение рулевого колеса.

1. Проверяется то, в каком состоянии находятся колпаки, защищающие шаровые шарниры у рулевых тяг. В случае если они порваны, потрескались или утратили эластичность, данные колпаки должны быть заменены.

2. Помощник, привлеченный к проверке, должен резко повернуть рулевое колесо как в одном, так и в другом направлении, причем неоднократно. Проверяющий же в это время визуально и на слух определяет надежность закрепления рулевого механизма (не должно быть стуков, на шпильках крепления механизм также двигаться не должен).

5. …А также надежно ли затянуты гайки регулировочных муфт.

6. Чтобы проверить то, в каком состоянии находится маятниковый рычаг на днище автомобиля, стоит его резко и сильно покачать в разные стороны. В случае если будут обнаружены люфты, стоит принять меры.

Как проверить люфт (он же свободный ход) рулевого колеса?

Если свободный ход рулевого колеса превышает допустимые параметры, управлять автомобилем становится труднее. Дело в том, что транспортное средство начинает реагировать на любые действия водителя с некоторым опозданием

Важно помнить, что если при регулировке рулевого механизма устранить увеличенный ход не получается, это означает, что рулевое управление неисправно (может быть ослаблено крепление механизма руля, маятникового рычага или же рулевых тяг, а равно изношенность составляющих их элементов)

5° — предельно допустимый размер люфта. Для того чтобы рассчитать его, автомобиль необходимо установить на ровной и нескользкой поверхности. При расчете проверяющему потребуются линейка, а также проволока или мел, используемые для нанесения меток. Для того чтобы пересчитать имеющийся люфт в миллиметры, применяется следующая формула:L=(5°/360°)pD, для целей которой L – люфт самого рулевого колеса, мм;p — 3, 14;D – наружный диаметр данного рулевого колеса, мм.Максимально возможный люфт для рулевого колеса, чей наружный диаметр равен 400 мм, не должен превышать 17 мм.

Вам потребуются: линейка, мел (или проволока) для нанесения меток.1. Передние колеса должны быть установлены в такое положение, которое соответствует прямолинейному движению

После того, как передние колеса будут установлены таким образом, стоит обратить внимание на спицы колеса рулевого. Если они расположены не горизонтально, это значит, что регулировка углов, под которыми колеса установлены, нарушена. Или же имеются дефекты в подвеске или рулевом управлении

Или же имеются дефекты в подвеске или рулевом управлении.

2. Линейку нужно установить таким образом, чтобы торец ее уперся в приборную панель, а ребро – дотрагивалось до наружной поверхности автомобильного рулевого колеса. Затем рулевое колесо должно поворачиваться в любую сторону до тех пор, пока не начнут крутиться передние колеса. После этого на ободе рулевого колеса делается отметка или закрепляется проволока.

3. Линейка должна оставаться на прежнем месте, а рулевое колесо – повернуто в другую сторону, также до того, как передние колеса будут поворачиваться. На ободе рулевого колеса делается вторая отметка.

4. Расстояние между сделанными отметками должно быть измерено.

Источник статьи: http://www.mosniva.ru/autoorganization/rudder/ruddercheck.php

Рубрика «Рулевое управление Ваз 2107»

В данной рубрике мы рассмотрим все поломки связанные с рулевым управлением Ваз 2107

Увеличенный люфт руля ВАЗ 2107 — достаточно распространенная проблема, характерная для всего семейства “классики”. В большинстве случаев устранить неисправность можно самостоятельно, не прибегая к сложному дорогостоящему ремонту

Важно лишь правильно диагностировать и локализовать причины люфта в рулевом механизме. Проверка люфта руля ВАЗ 2107 Большой люфт руля ВАЗ 2107 — понятие расплывчатое

Между тем, допустимый люфт …

Читать далее

Среди всех деталей подвески поворотный кулак ВАЗ 2107 отличается своей прочностью и долговечностью. Тем не менее, в процессе ремонта передней подвески иногда приходится снимать его и ставить на место, или же менять на новый. Сделать это можно своими руками, для этого необходим минимум инструмента и приспособлений. И обязательно — средство WD-40, так как резьбовые соединения …

Читать далее

Рулевая трапеция ВАЗ 2107 (совокупность рулевых тяг и наконечников) обеспечивает поворот передних колес, передавая усилие от рулевого редуктора поворотным кулакам. Поломка рулевых наконечников и тяг трапеции может привести к аварии, поэтому необходимо контролировать их состояние и своевременно производить замену. Для этого можно обратиться на специализированную СТО или выполнить работу самостоятельно. Как определить, исправны ли рулевые …

Читать далее

Регулировка развала-схождения – работа, которую обязательно нужно выполнить после проведения ремонта подвески с заменой наконечников рулевых тяг, шаровых, сайлентблоков. Прежде чем узнать как сделать развал-схождение своими руками на ВАЗ 2107, следует стоит познакомиться с сутью терминов и почему так важна их правильная регулировка. Что такое развал-схождение Термин “развал” означает угол, под которым передние колеса стоят …

Читать далее

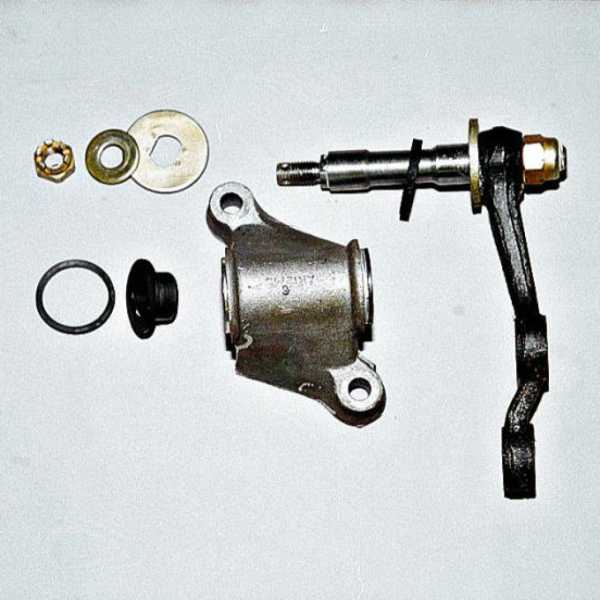

Маятниковый рычаг (он же «маятник») на ВАЗ 2107 предназначен для одной простой функции – синхронного поворота передних колес посредством рулевого механизма. Именно благодаря ему левое и правое колесо при повороте руля поворачиваются в нужном водителю направлении одновременно, без запаздывания. Это обеспечивает устойчивость автомобиля при прохождении поворотов. Неисправность маятника ВАЗ 2107 ухудшает характеристики автомобиля при маневрировании …

Читать далее

Несмотря на простую и надежную конструкцию, рулевая колонка ВАЗ 2107 подвержена износу, как и любые детали и механизмы авто. Со временем могут проявиться неисправности, из которых скрип при повороте руля – самая безобидная. Если вовремя не выявит и не устранить проблемы, они могут усугубиться. Закончится все может тем, что автомобиль перестанет реагировать на поворот рулевого …

Читать далее

Звуки из салона

В современных автомобилях руль не только нужен для поворота автомобиля. На нем нередко расположены органы управления некоторыми устройствами от переключения передач до включения фар или регулировки аудиосистемы. Поэтому у водителя возникает закономерное беспокойство, когда появляются щелчки в рулевой колонке при повороте руля. Характерно, что звук при этом идет изнутри салона из района кнопки звукового сигнала.

Паниковать в таком случае не надо. Для начала стоит проверить правильность установки и состояние пластиковой облицовки колонки. Не исключается вариант деформации пластика. Распространенная причина такого явления – неисправность отдельных элементов подрулевого переключателя, которые такие звуки издают. Можно проверить качество и крепление пластика, а неисправный переключатель заменить. Часто этого хватает, чтобы при повороте руля щелчка в рулевой колонке не было слышно.

Это означает, что неработоспособен шлейф рулевой колонки под подушкой безопасности. Он снабжает электропитанием механизм этой подушки, звуковой сигнал и некоторые другие приборы автомобиля. Он попросту может оказаться серьезно поврежденным. Некоторые автомобилисты пробуют устранять такие неисправности собственными силами. Это не дает никаких гарантий надежной работы шлейфа. С учетом того, что это устройство влияет на безопасность, лучше выполнять замену шлейфа рулевой колонки опытным работникам автосервиса.

Какие бывают усилители момента вращения рулевого колеса (попросту – руля)?

Статистика показывает, что почти никто не покупает новую ВАЗ 2107, чтобы сразу же поставить гидроусилитель руля. Если есть деньги, берут иномарку. Так что усилитель устанавливают часто на машину подержанную. И вкладывать в ВАЗ 2107 стоимостью 50-60 тысяч рублей около половины стоимости (около 31-32 тыс. руб. в ценах 2014 г.) вряд ли кто захочет. Поэтому расскажем подробнее о более популярном варианте – электромеханическом усилителе (ЭУР). Он немного дешевле, его стоимость около 20 тыс. руб.

Электромеханический усилитель руля (электроусилитель) хорошо справляется с нагрузкой, его монтаж гораздо легче, протекает быстрее. Работает он на ВАЗ 2107 почти так же эффективно, что и масляный ГУР. И что самое главное – он воплощает извечную мечту автомобилиста о регулярном техническом обслуживании, так как работает по принципу «установил и забыл». Как следует из самого названия, электроусилитель соединён с бортовой системой питания 12 В (при максимальном токе 50А) и рулевым управлением.

Рассмотрим отечественный ЭУР для ВАЗ 2107 производства махачкалинского .

Предусмотрен электроусилитель руля для ВАЗ 21214, но на всём ряду «классики, в том числе и на ВАЗ 2107 вполне пригоден. Крепится он вместо обычной рулевой колонки.

Принцип действия – создание электродвигателем дополнительного момента, действующего синергически и синхронно с руками водителя. Коэффициент усиления на рулевом колесе – 5,7. Это значит, что усилие при повороте, при котором водитель «вложил» 20 кг собственной силы, теперь требует 3,5 кг.

Что входит в комплект?

• собственно усилитель;
• кронштейн для крепления на рулевую колонку ВАЗ 2107;
• промежуточный кардан;
• вспомогательные детали, такие как провода, крепёж и декоративный кожух.

Как работает электроусилитель руля?

Принцип работы сложный, с использованием обратной связи:

• Датчик момента «ловит» приложение направления и силы на руль водителем и трансформирует импульсы в электрический сигнал; кроме датчика момента есть датчики числа оборотов коленвала, скорости автомобиля, положения ключа зажигания и др., каждый из них тоже формирует сигнал и посылает их в блок управления.
• Блок по особой программе обработки выдаёт суммирующий сигнал, который поступает на статор электродвигателя.
• Электродвигатель производит «обратную работу», превращая электрический импульс в движение руля.

Наличие датчика скорости приводит к тому, что чем быстрее машина движется, тем «слабее» усилие, то есть рулевое колесо «тяжелеет». При этом, электродвигатель включается лишь тогда когда нужно, и тогда слышно, как он слегка жужжит.

ЭУР начинает работать на ВАЗ 2107 спустя 4-6 секунд после включения зажигания.

В случае, если какие – то неполадки случатся в цепи питания, то электроника просто отключит ЭУР, загорится извещающий световой сигнал, и автомобиль вернётся на ручное управление.

Установка ЭУР. Для этого:

• вначале, как и при любых работах, отсоединяем «массу» с АКБ.
• заменяем кардан в колонке рулевого управления;
• сверлим крепёжные посадочные отверстия согласно приложенной схеме;
• проводим провод эл/питания, ставим предохранитель и провода датчиков коленвала и скорости.
• ставим снаружи защитный кожух.

Вся работа занимает около 2-3 часов. Для того, чтобы поставить устройство, почти все работы проводятся в салоне.

Гарантия на изделие составляет 1 год со дня покупки.

В целом, если вы беззаветно преданы ВАЗ 2107, то можете поставить электроусилитель руля.

Ещё вариант: ЭУР от «Приоры». Для установки на классический ряд требуется специальная переходная пластинка и спецкардан.

Внимание! Так как при любом ТО замеряют люфт рулевого колеса, то есть 100% риск «нарваться» на вопрос и имеется большая возможность, что вам откажут в проведении техосмотра с «тюнингованным» рулевым управлением. Если вы при этом хотите пройти ТО честно, то необходимо:

Если вы при этом хотите пройти ТО честно, то необходимо:

Если вы при этом хотите пройти ТО честно, то необходимо:

• Найти официальное письмо завода – производителя автомобиля ВАЗ (с печатями), что именно данная модель одобрена для ВАЗ 2107 и захватить её с собой на ТО; насколько известно, есть письмо на семейство 2110, и на 21214. Что касается ВАЗ 2107, то есть ли оно вообще?Скачать для печати
• Взять также документ, что электроусилитель установлен на сервисе или СТО, официально являющейся представителем ВАЗ, а не вами лично в гараже.Если и в этом случае органы будут препятствовать, требуйте письменный отказ от допуска на ТО с указанием подробной причины, и грозите судебными карами.

Дальнейший ремонт проблем не составит.

Нужно следовать лишь нескольким правилам:

• червячная пара меняется одновременно, комплектом;
• после выполнения сборки/разборки нужно сделать регулировку;
• старое масло не использовать, а заменить новой смазкой.

После окончания ремонта редуктор собирается и монтируется в обратной последовательности.

Редуктор рулевого управления – довольно старое механическое устройство, которое применяется сейчас, преимущественно на автомобилях классического семейства LADA. Сегодня вы узнаете, что такое рулевой редуктор – ремонт, замена регулировка своими руками.

Рулевой редуктор представляет собой небольшой механизм, предназначенный для передачи вращательного движения в поступательное. Это значит, что вращение рулевого колеса редуктор преобразует в силу, которая сдвигает в нужные стороны, заставляя колеса поворачиваться и менять направление движения автомобиля.

Передача, используемая в редукторе понижающая и состоящая из двух элементов – червяка и зубчатого колеса. Кроме того, механизм имеет специальный рычаг, который перемещает рулевые тяги в нужные стороны.

Рулевой редуктор ВАЗ 2107 имеет герметичное исполнение и , что значительно увеличивает его срок службы и упрощает поворот руля, снижая прилагаемые водителем усилия.

Ремонт рулевой колонки

Рулевой механизм подвергается постоянному трению расположенных внутри элементов, что со временем приводит к их износу. В результате требуется проведение ремонтных работ или полностью замена узла.

Как снять колонку

Снятие и ремонт редуктора относится к непростой процедуре, но её можно выполнить своими силами, имея хотя бы небольшой опыт по ремонту автомобилей. Для проведения операции потребуется следующий список инструментов:

• ключи на 17 (накидной и рожковый);
• торцовые головки на 17;
• рукоятка с трещоткой;
• монтировка;
• молоток;
• съёмник рулевых тяг;
• вороток.

Демонтируем механизм в таком порядке:

1. Снимаем с АКБ минусовой провод.
2. Откручиваем крепление и демонтируем руль.

Видео: как заменить рулевой редуктор на «классике»

Как разобрать колонку

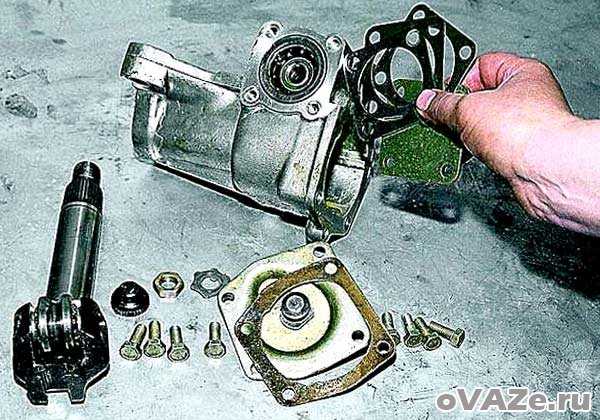

К разборке редуктора можно приступать сразу после его снятия с автомобиля.

Для этого нам понадобится определённый перечень инструментов:

• стандартный набор ключей;
• головка на 30;
• вороток;
• съёмник сошки;
• тиски.

Чтобы разобрать рулевую колонку, необходимо выполнить следующие шаги:

1. Откручиваем гайку сошки воротком и головкой.

Видео: ремонт рулевой колонки классических «Жигулей»

Диагностика редуктора

Когда узел будет разобран, необходимо визуально оценить состояние всех элементов на предмет повреждений. Для этого детали очищают и промывают керосином, бензином либо соляркой, после чего осматривают каждую из них, пытаясь выявить возможный дефект (задиры, следы износа и т. п.)

Поверхности ролика и червяка постоянно взаимодействуют друг с другом, поэтому им следует уделить особое внимание. Подшипники механизма должны вращаться без намёка на заедание

Любые повреждения на внешних кольцах подшипников считаются недопустимыми

Картер редуктора также должен находиться в полностью исправном состоянии, не иметь трещин. Все детали, на которых был выявлен износ, необходимо заменить

Любые повреждения на внешних кольцах подшипников считаются недопустимыми. Картер редуктора также должен находиться в полностью исправном состоянии, не иметь трещин. Все детали, на которых был выявлен износ, необходимо заменить.

Сборка колонки

Перед тем как приступить к сборке устройства, на все детали, устанавливаемые внутри узла, наносим трансмиссионную смазку. Манжетные уплотнения подлежат замене при любом ремонте с редуктором. Порядок действий по сборке узла таков:

1. Бьём молотком по оправке и загоняем внутреннюю обойму подшипника в корпус.
2. Ставим в обойму подшипника его внутренние элементы и вставляем червячный вал. Надеваем на него детали наружного подшипника, запрессовываем внешнее кольцо и крепим крышку с прокладками.

Во время установки механизма на место перед окончательной затяжкой крепежа, рекомендуется несколько раз резко повернуть рулём вправо-влево, чтобы картер самоустановился.

Масло в редукторе

Смазку в рулевой колонке «семёрки» меняют хоть и нечасто, но совершать эту процедуру всё же стоит каждые 60 тыс. км. пробега. В рассматриваемом механизме используется масло GL-4, GL-5. Производитель рекомендует использовать масло таких классов вязкости:

Для замены потребуется всего 0,215 л вещества. Проверка уровня и замена смазочного материала выполняется следующим образом:

1. Откручиваем маслозаливную пробку.

Регулировка рулевого редуктора ВАЗ 2107

Редуктор ваз 2107 не нуждается в чрезмерном вмешательстве. Основное условие нормальной работы — наличие смазки. Скрипы или посторонние звуки в конструкции — это часто встречающееся повреждение. Так как в этой модели руль крепится к валу с помощью шлицов, затянутых гайкой, то в случае ослабления крепления, шлицы будут наиболее подвергнуты износу, а руль будет болтаться. Из крестовин карданного вала могут послышаться скрипы, которые появляются в результате износа деталей механизма или не хватает смазки.

Также, часто встречается поломка люфта руля. Карданный вал может сняться и как результат возникает зазор. Что бы отрегулировать рулевую колонку, предусматривают болт с контргайкой. Гайку оттягивают и вкручивают болт до того момента, пока люфт не придет в нормальное состояние. Затем эту гайку затягивают и фиксируют в нужном положении. Руль после этого процесса будет крутиться гораздо туже, но люфт будет уменьшен.

Перед тем как начинать проверку неисправности рулевого механизма, при условии выявленных симптомов, нужно отрегулировать зацепление. В случае, если регулировка прошла безуспешно (например руль туго вращается, а люфт не исчез), то следует разобрать редуктор, чтобы найти неисправные или неработающие части механизма.
