Способ демонтажа рулевого наконечника без съемника
При езде по некачественным дорогам происходит быстрый износ ходовой части и рулевого управления автомобиля. Некоторые водители ремонтируют свои машины самостоятельно, не обращаясь за помощью к автомеханикам. Для замены рулевого наконечника используется специальный съемник для снятия его с рычага. Как без съемника снять рулевой наконечник с минимальным набором инструментов, знает не каждый владелец автомобиля.
Необходимые инструменты
Для замены наконечника рулевого управления необходимо подготовить следующие инструменты и приспособления:
- домкрат;
- балонный ключ для откручивания крепежных болтов колеса;
- молоток;
- лом или монтировку;
- щетку по металлу для очистки деталей;
- смазку WD-40;
- штангенциркуль;
- набор головок и рожковых ключей;
- графитовую смазку.
Опытные автомобилисты возят этот набор инструментов в багажнике, в дороге он может пригодиться.
Инструкция по снятию без съемника
После подготовки необходимых инструментов нужно провести такую работу:
- Установить машину на ровной поверхности, подложить под заднее колесо башмак, чтобы она не катилась во время поднятия домкратом.
- Ослабить болты крепления колеса, с помощью домкрата поднять переднее колесо автомобиля. Для надежности под порог положить надежную подставку и немного отпустить домкрат, чтобы порог уперся на подставку.
- Открутить крепежные болты колеса и снять его. С помощью щетки по металлу очистить рулевой наконечник от грязи, ржавчины и пыли. Обработать резьбовые соединения жидкостью WD-40, подождать 10 минут для откисания прикипевших гаек.
- Рожковым ключом ослабить контргайку рулевого наконечника. Вывернуть руль в противоположную сторону и с помощью гаечного ключа или головки открутить рулевой шаровый палец.
- С помощью специального приспособления снять рулевой наконечник. При отсутствии съемника использовать лом или монтировку, вставив инструмент между тягой и стойкой. Делая упор на рычаг, резкими движениями наносить удары молотком в торец рулевого наконечника.
- Снимая наконечник, штангенциркулем замерять расстояние от середины детали до отметки рулевой рейки, чтобы правильно установить новую деталь и сохранить развал-схождение колес. Если штангенциркуль отсутствует, можно посчитать обороты при откручивании наконечника или витки резьбы.
- Открутить запчасть и заменить на новую.
Сборка осуществляется в обратной последовательности. При этом нужно смазывать графитной смазкой все резьбовые соединения.
Что делать при сорванной резьбе на гайке
Если на старой гайке сорвана резьба, необходимо вставить монтировку так, чтобы плотно придавить рулевую гайку к проушине, и с помощью рожкового ключа выкрутить ее. Если попытка не удалась, нужно смазать гайку жидкостью WD-40, обстучать и попробовать снова.
При слизанных гранях на гайке необходимо использовать разводной или газовый ключ.
Если все равно невозможно открутить гайку, на гранях следует сделать надрез болгаркой или ножовкой.
Действия при деформации деталей
В процессе эксплуатации детали рулевого управления быстро изнашиваются и деформируются. Для безопасности движения они подлежат только замене. Если деформированную деталь невозможно демонтировать, ее можно срезать болгаркой и заменить на новую.
Бывают случаи, когда нет доступа для срезания детали. В таком случае ее можно нагреть горелкой и легкими ударами молотка выровнять в исходное положение, после чего ее нужно снять и заменить.
Рекомендации для автовладельцев
Чтобы проверить исправность наконечника, необходимо попросить помощника прокрутить рулевое колесо в разные стороны. В это время нужно прислушаться к исходящим стукам. Можно с помощью монтировки проверить наличие люфта. Если во время проверки слышен стук и есть люфт, надо сразу принимать меры по устранению неисправности.
Опытные владельцы автомобилей, которые не один раз сталкивались с подобной ситуацией, советуют:
- хранить автомобиль в сухом помещении, т. к. при постоянной влажности детали подвергаются разрушению;
- избегать движения по бездорожью и дорогам с плохим покрытием;
- по окончании ремонта, особенно если его проводил другой человек, проверять затяжку болтов колеса и заменяемых деталей;
- покупать оригинальные и качественные запчасти у надежных поставщиков;
- после всех работ, связанных с ходовой частью автомобиля, регулировать развал-схождение колес.
Эксплуатация автомобиля при неисправности рулевого управления может быть опасна для водителя, пассажиров и других участников дорожного движения. Поэтому нужно вовремя ремонтировать транспортное средство и прислушиваться к советам опытных автомобилистов.
рулевое управление, рулевой наконечник
Замена
Что ж, симптоматика неполадок и непосредственная проверка элементов рулевого механизма показала, что во всем виноваты именно наконечники. Потому придется их менять.
Сложно ли это сделать? Если у вас есть хотя бы небольшой опыт, вам уже приходилось разбирать рулевую систему, тогда сложностей возникнуть не должно. Выполнив все своими руками, вы сумеете неплохо сэкономить на стоимости услуг станций технического обслуживания.
Демонтажные работы
Для наглядности примера замены советуем опираться не только на инструкцию, представленную в нашей статье, но и на видео материалы. Подробные видео уроки серьезно помогают освоить достаточно сложные этапы работы.
Для работы вам потребуется набор материалов и инструментов. В него входят:
- Новые рулевые концевики высокого качества;
- Всемогущее средство WD40. Если денег на его покупку нет, используйте простую тормозную жидкость;
- Набор ключей;
- Пассатижи;
- Щетка с металлическим ворсом;
- Съемник (при отсутствии съемника замените его ломиком небольшого размера).
Сборка узла
Все необходимое готово, потому можно смело приступать к работе.
- Поднимите с помощью домкрата сторону автомобиля, где вы планируете выполнять работу по замене рулевых наконечников.
- Открутите крепежные болты с колеса и снимите его.
- С помощью щетки с металлическим ворсом следует зачистить места стыка наконечника и поворотного кулака.
- При сильном загрязнении этого участка простого усилия металлической щетки может оказаться недостаточно. Здесь вам как раз пригодится WD40. Повторимся, если его нет, попробуйте смыть грязь тормозной жидкостью.

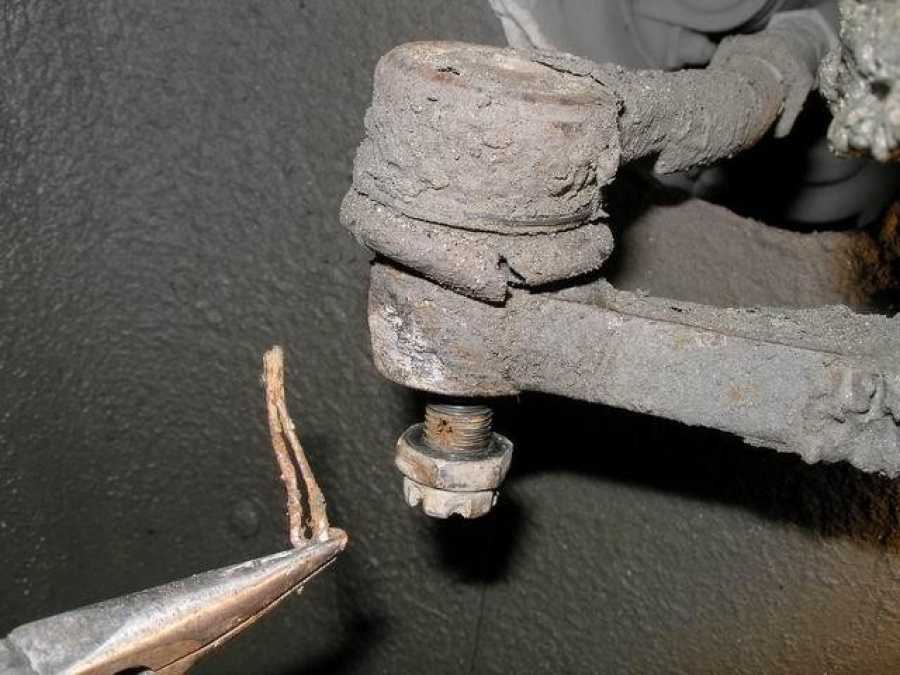

- Пассатижами извлекают шплинт. Он выполняет задачу по фиксации болтового соединения. Своего рода фиксатор.
- Открутите крепежную гайку.

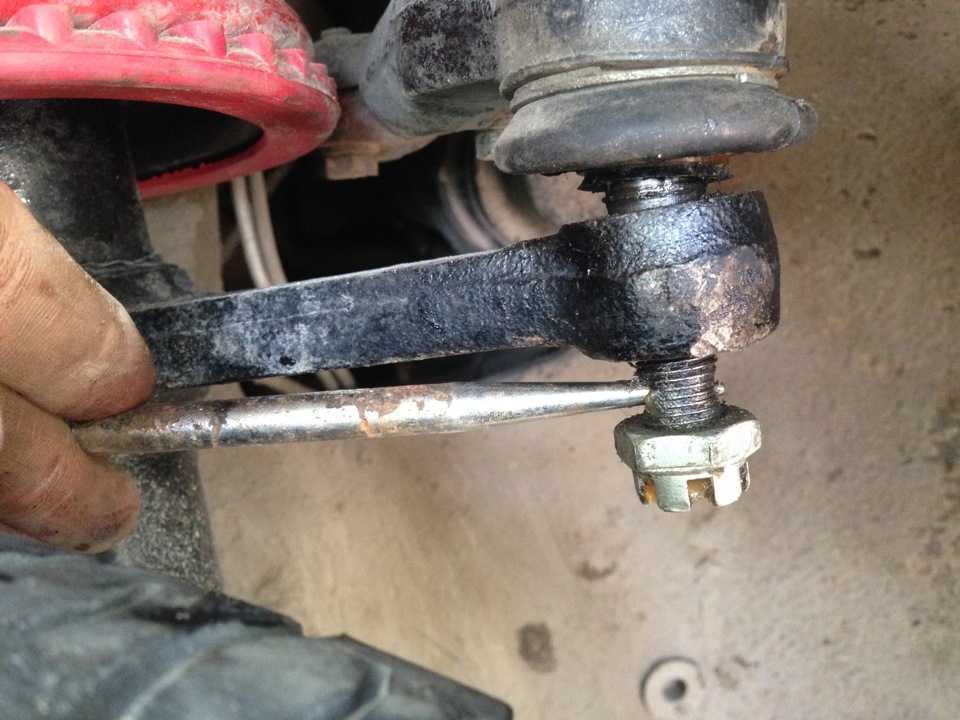

- Теперь вооружайтесь ломом и небольшим молотком. Хотя если удалось отыскать съемник, это будет намного лучше.
- С помощью выбранного инструмента нужно извлечь из кулака стойки палец вашего наконечника. Таким образом поврежденный элемент снимается с фиксатора.
- Узел, который подлежит замене, следует аккуратно выкрутить.
- Советуем предварительно замерить текущее расстояние между сгоном и центром наконечника. При обратной установке эта информация окажется крайне полезной.
- Теперь настал черед нового комплекта, который вы приобрели в магазине или заказали через Интернет.
- Вставьте на место старого узла, зафиксируйте с тягой.
- Верните на свое законное место палец шарнира — в поворотный кулак.
- Далее следует закрутить обратно гайку, затянуть ее как следует и закрепить на правильном месте шплинт.
- Данная инструкция полностью соответствует особенностям замены наконечника на другом колесе. Потому руководство одинаково для левого и правого переднего колеса вашего ВАЗ 2110.
- Последний этап ремонта все же потребует от вас посетить станцию технического обслуживания. Это необходимо для того, чтобы проверить развал-схождение. Слишком высока вероятность его нарушения, так что не поленитесь потратить немного времени и денег. За проверку много с вас взять не должны.
Если делать все грамотно и последовательно, на замену рулевых концевиков у вас уйдет около часа. Опытные мастера справляются даже за 30-40 минут. Но в любом случае спешить не стоит.
Загрузка …
Стучит рулевая рейка
Когда в движение по неровностям Вы ощущаете в рулевом колесе удары, а при поворотах стучит где-то внизу машины — это сообщение про неисправность рулевой рейки. Затягивать с ремонтом не стоит, так как от рулевого управления автомобиля зависит Ваша жизнь и безопасность окружающих. Весь механизм рулевого управления в сборе стоит очень дорого, поэтому сегодня мы расскажем как устранить стук в рулевой рейке автомобиля своими руками.
Стук в рулевой рейке — это еще не «конец света», возможно еще выполнить недорогой ремонт. Перед тем, как приступить к устранению стука, Вам требуется узнать из чего состоит рулевая рейка.
Видео. Устройство рулевой рейки
Стоит напомнить, что на нашем сайте уже есть публикация как заменить рулевую рейку своими руками. Выполнять замену нужно после того, как Вы действительно убедитесь, что ремонту деталь не подлежит.
Рулевая рейка состоит из таких частей:
1. Редуктор усилителя руля — он предназначен для передачи усилия от руля на автомобильные колеса. Одним словом — главная деталь, которая отвечает за повороты колес.2. Рулевая тяга — непосредственно к ней уже идет присоединение рулевой рейки.3. Подвижные шарниры, которые крепятся на автомобильное колесо.
Почему стучит рулевая рейка?
Когда Вы обнаружили неисправность в рулевой рейки, перед Вами стоит два выбора — это заехать на станцию технического обслуживания или выполнить ремонт своими руками. Если Вы решили действовать самостоятельно, нужно выполнить диагностику.
Последовательность осмотра рулевой рейки:
1. Первым делом нужно заглушить мотор, установить машину на опоры или ручной тормоз и попросить сесть друга за руль.2. Отправляемся к передней части автомобиля, откуда произносится стук и просим друга покрутить рулевое колеса вправо-влево.3
Акцентируем внимание на резиновые гофрированные пыльники и их состояние. Если на них есть серьезные повреждения, сильные потеки смазки, значит скорей всего причина неисправности находится там. 4
Прислушиваемся к поворотам автомобильных колес, откуда исходит стук.5. Переходим к ремонту неисправной детали.
4. Прислушиваемся к поворотам автомобильных колес, откуда исходит стук.5. Переходим к ремонту неисправной детали.
Напомним. что в предыдущей статье мы рассматривали как заменить подшипник задней ступицы своими руками. Процесс достаточно простой, выполнить можно в гаражных условиях.
Что делать, когда стучит рулевая рейка? — инструкция
Если проблема только в наконечниках, ремонт выйдет по доступной цене на любой станции технического обслуживания. Выполнять данный ремонт своими руками я не рекомендую, так как для этого нужны специальные инструменты и определенные навыки. Вот развал-схождения — без проблем, на нашем сайте уже есть инструкция .
Когда стук рулевой рейки издается со стороны соединения с рулевой тягой, данный дефект можно устранить в гаражных условиях.
1. Снимаем резиновый гофрированный пыльник и удаляем смазку.2. Производим замену втулки, если она имеет повреждения.3. Очищаем пружину от различной грязи, сделать это можно «солярой» или спец. жидкостью.4. Устанавливаем новый резиновый пыльник.5. Затем подтягиваем болт, который регулирует движение втулки.
Видео. Ремонт рулевой рейки своими руками
Собираем все узлы рулевого управления автомобиля и проверяем, как все работает. Если стук в рулевой рейке «пропал», значит все хорошо и у Вас вышло сэкономить большую сумму денег, которые бы потребовали на станции технического обслуживания. Если же рулевая рейка повреждена, её придется менять.
Как поменять пыльник на рулевой рейке ВАЗ 21099 Рулевая рейка – предназначена для преобразования вращательного движения, которое поступает от рулевого колеса в поступательное движение рулевых тяг, которые поворачивают колеса и позволяют автомобилю управлять автомобилем. С целью предотвращения
Замена рулевой рейки ВАЗ 2115 Замена рулевой рейки ВАЗ 2115 — задача не самая сложная, однако требует определенных навыков. Самостоятельно заменить рулевую рейку можно, но я бы советовал позвать помощника.
ВАЗ-2115 или Lada 2115 – это рейстайлинг ВАЗ 21099, который выпускался на Волжском автомобильном заводе с 1990 по 2004 годы и был родоначальником «Самары» второго поколения. Lada Samara седан – современное название авто, выпуск его начался в 1997 году.
Проверка качества работы
Проверка качества работы
1.При проверке не должно быть люфта в тягах.
2.Произвести регуляцию люфта нужно на рулевом колесе, она должна быть примерно пятнадцать градусов.
3.Ходы руля должны быть плавными и непрерывными, а число оборотов влево или вправо должно быть равным.
4.Удостоверьтесь, что после поворота руль самостоятельно возвращается на место.
5.Рекомендовано через 600 километров провести еще одну регулировку. Но, если во время регулировки возникли проблемы, то повторная производится немедленно.
В случае определения проблемы на ранних этапах, а также, выполнения работы строго по вышеуказанных пунктах, процедура замены механизма не должна вызывать сложностей и производится довольно быстро. Правда, трудности могут возникнуть при покупке необходимых деталей, так как, если машина старенькая, то некоторые детали могут снять с производства. Если вы не уверены в своих силах, специально обученные работники в сервисном центре сделают всю работу за вас, однако, за эти услуги придется заплатить. Ну что же, выбор за вами.
Кстати, продольная рулевая тяга обязана располагаться так, что бы подвергаться минимальным осевым перемещениям при передвижении колес. Это является основным правилом комфортной и удобной езды. Не стоит игнорировать проблемы и откладывать с ремонтом, так как из-за нарушения угла схождения резина не проживет долго, да и шансы попасть в ДТП значительно увеличиваются.
Как провести диагностику?
Прежде чем проводить замену пыльника рулевого наконечника ВАЗ-2110, либо всего шарнирного соединения, необходимо провести диагностику. Для этого вам потребуется:
- Оценить состояние механизма. Чтобы это сделать, вам потребуется до упора вывернуть руль сначала в правую сторону. В таком положении вы сможете осмотреть состояние левого наконечника. Чтобы проверить правые, необходимо повернуть руль влево до упора.
- Внимательно осмотреть пыльник. Он находится непосредственно на шарнирном пальце наконечника. Если имеются трещины или разрывы, то обязательно нужно заменить его.
- В том случае, если не провести вовремя замену пыльника, то через трещины начнёт попадать грязь, и в итоге шарнирное соединение намного быстрее разрушится.
- Приподнимите диагностируемую сторону автомобиля при помощи домкрата. Необходимо добиться того, чтобы колесо было подвешено. Взявшись руками за рулевой наконечник, необходимо подергать из стороны в сторону. Если появляется люфт, то обязательно проведите замену элемента.
Желательно устанавливать сразу два наконечника на левой и правой сторонах. Только в этом случае вы сможете обеспечить максимальную эффективность ремонта.
Сроки проведения замены
Рулевые тяги обладают достаточно высоким ресурсом и требуют крайне редкой замены. Гораздо чаще на ВАЗ 2110 требуется менять рулевые наконечники. Если водителю знакома конструкция автомобиля, то он может это сделать вполне самостоятельно. Приблизительным ресурсом наконечника является пробег в 40 тысяч километров. Разумеется, отклонения могут быть в любую сторону и зависит это от условий эксплуатации автомобиля.
Изнашивается рулевая система под влиянием следующих факторов:
- Эксплуатационные условия авто.
- Каким качеством изначально обладают элементы.
- Степень износа может определяться качеством дорожного покрытия и скоростью передвижения автомобиля.
- На это влияние оказывает даже стиль, который при езде предпочитает водитель.
Аналоги
Артикулы дешевых заменителей рулевых наконечников на Экзисте
Кроме оригинальных запасных частей существует ряд аналогов, которые рекомендованный к установке и полностью сертифицирован. Итак, в таблице ниже наведен список с указанием названий производителей, каталожных номеров и цен на рулевые наконечники, которые можно установить на ВАЗ-2114.
Наименование производителя Каталожный номер Стоимость в рублях за штуку
| Наименование производителя | Каталожный номер | Стоимость в рублях за штуку |
|---|---|---|
| Kager | 43-0283 | 240 |
| Mapco | 19090 | 330 |
| SCT | TS 587 | 400 |
| Weber | SS 2108-4057 | 400 |
| Ocap | 0190737 | 450 |
| Lemforder | 15458 01 | 450 |
| Quinton Hazell | QR 2275 S | 450 |
| Fenox | SP31083C2 | 450 |
| Teknorot | L-302 | 450 |
| Бзак | БА08-3414057 | 480 |
| Master-sport | 154570-PR-PCS-MS | 500 |
| As Metal | 17LD1550 | 500 |
| Lex | L-0302 | 550 |
| NK | 5032335 | 550 |
| Starmann | ST-2442 | 550 |
| Delphi | TA1519 | 600 |
| Pekar | 2108-3414057 | 600 |
| Ruville | 917211 | 600 |
| Pilenga | TS- P 1144 | 600 |
| Finwhale | FJ-483 | 600 |
| Hola | S122 | 650 |
| ABS | 230188 | 700 |
| LYNXauto | C4049L | 750 |
| Patron | PS1197L | 750 |
| ТРЕК | TR70-103 | 850 |
| Moog | LA-ES-0061 | 850 |
| TRW | JTE 232 | 900 |
| EGT | 302046EGT | 900 |
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Проверка
Да, чтобы безошибочно определить, что виновником нехарактерного поведения автомобиля являются именно концевики, их следует проверить. Как это сделать? Давайте посмотрим.
- Изучите состояние узла визуальным методом. Для этого нужно до упора повернуть руль вправо. Так вы сможете посмотреть на левый наконечник. Для визуальной инспекции правого агрегата соответственно нужно вывернуть руль до упора влево.
- Посмотрите на резиновый пыльник. Он надевается на наконечник. Наличие следов разрыва или трещин ярко свидетельствует о том, что требуется заменить рулевой элемент.
- Если не сделать этого, через разрыв и трещины в пыльнике будет проникать грязь, которая в итоге приведет к очень быстрому износу детали и может навредить другим узлам вашего автомобиля.
- Также вы можете поднять автомобиль с помощью домкрата, вывесив колесо в воздухе. Возьмитесь руками за наконечник, пошатайте его.
- Если имеется люфт, тогда замену придется выполнять одновременно с двух сторон.
Дефект очевиден
Специалисты настоятельно не рекомендуют менять наконечники по отдельности. Даже если второй элемент цел, лучше выполнить двойную замену.
Замена и ремонт основных деталей
Когда неисправность обнаружена, нужно собрать все необходимые детали и инструменты для ВАЗ 2110. В обязательном порядке понадобятся наборы отверток и ключей. Также необходимо проверить наличие накидных головок, плоскогубцев, металлической щетки и специального съемника, которым выполняется обслуживание устройства. Если же его нет, то в качестве альтернативы подойдет небольшой лом или молоток.
Как поменять наконечники и тягу
Замена наконечников и тяги проходит следующим образом:
- Первым делом ВАЗ 2110 нужно поднять домкратом и демонтировать переднее колесо;
- Место, где наконечник рейки присоединяется к поворотному кулаку, необходимо тщательно зачистить, а затем обработать гайку WD-40;
- Далее необходимо снять шплинт, фиксирующий соединение, для этого понадобятся плоскогубцы; Снимаем проволоку фиксирующую гайку, потянув за один конец плоскогубцами
- После этого нужно извлечь палец при помощи специального съемника, предварительно открутив гайку;
- Когда палец демонтирован, наконечники можно будет выкрутить и снять. Их необходимо проверить на наличие дефектов и при необходимости провести замену;
Убрав наконечники, следует загнуть пластинку у болта, чтобы добраться до тяги; Следующий шаг – откручивание болта тяги; Готово, теперь тяга и ее наконечники могут быть демонтирована. Замена выполняется в обратном порядке. После установки новых деталей нужно проверить руль, не собирая весь рулевой механизм полностью. Если все работает, руль ходит не туго и не болтается, то можно проводить сборку.
Замена руля
Демонтировать руль будет проще, чем наконечники и тяги. Стоит сказать, что рулевое колесо меняют редко, обычно вместо него ставят более стильный и удобный вариант. Необходимо проверить перед покупкой, подходит ли новая деталь под рулевой механизм.
Проходит замена следующим образом:
- Накладку нужно аккуратно поддеть отверткой и снять;
Аккуратно подденьте накладку при помощи плоской отвертки
Далее накладку на рулевом колесе необходимо убрать в сторону; На панели активации сигнала следует демонтировать три крепления; Центральный болт на руле откручивается при помощи головки на «24»;
Теперь руль можно полностью снять
Готово, после этого руль можно полностью снять и поставить новую «баранку».
Рулевое управление ВАЗ 2110: диагностика неисправностей, замена наконечников и рулевых тяг
Для каждой детали ВАЗ 2110 рано или поздно потребуется замена, и рулевой механизм не будет исключением. Это достаточно простой узел, так как элементов в нем немного, при чем некоторые детали нужно менять не раньше, чем через 100 тысяч километров пробега. Изучив эту статью, читатель узнает, что входит в рулевое управление и как оно работает. Также в данном материале присутствует три инструкции, в которых рассказано о замене рулевой тяги, наконечников и самой «баранки». Из специальных требований можно выделить только наличие смотровой ямы и домкрата, но эти составляющие есть практически в каждом гараже.
Важно! Узнать срок службы каждой детали, которая входит в рулевое управление, можно в руководстве по эксплуатации и обслуживанию ВАЗ 2110. Также в мануале присутствует описание неисправностей и пути их решения
Рекомендуется хотя бы один раз пройтись по всему руководству, чтобы примерно знать, когда для детали требуется замена или обслуживание.
Рулевой механизм: детали и принцип работы
Автомобили модельной линии «Лада Самара» получили травмобезопасное рулевое управление, которое можно регулировать высоте рулевой колонки. В машине ВАЗ 2110 установлен реечный механизм, в который входят следующие детали:
- Стопорное кольцо.
- Руль.
- Кожух.
- Колонка.
- Кронштейн.
- Рычаг регулировки.
- Тяга и наконечники.
- Подшипник вала.
- Верхний вал.
- Отверстие под звуковой сигнал.
Работает рулевой механизм по простому принципу: водитель, поворачивая руль, меняет направление движения автомобиля. Рычаги и валы обеспечивают передачу усилия на ходовую часть ВАЗ 2110. В этой модельной линии электро или гидроусилителя не предусмотрено, поэтому усилий для поворота авто нужно больше, чем на иномарках. Рулевая колонка позволяет регулировать наклон рулевого колеса, настраивается механизм вручную.
Основные неисправности и пути решения
Определить причину дефекта в работе системы можно только при частичном или полном демонтаже. Владелец ВАЗ 2110 может встретиться со следующими неисправностями:
- Руль автомобиля ВАЗ 2110 слишком свободно ходит. Скорее всего, ослаблены гайки тяг – их нужно подтянуть. Также причиной может быть увеличенный зазор в шаровых шарнирах, в этом случае потребуется замена тяги и ее наконечников или шарниров.
- Механизм издает шум и стук при работе. Гайки шаровых тяг ослаблены. В этом случаях необходимо затянуть и проверить крепления. Еще один вариант – это увеличение зазора. Здесь поможет только замена поврежденных или изношенных элементов, входящих в управление.
- Руль вращается слишком туго. Первым делом нужно проверить, нормальное ли давление в передних колесах. Далее следует проверить крепления и при необходимости затянуть их.
Замена и ремонт основных деталей
Когда неисправность обнаружена, нужно собрать все необходимые детали и инструменты для ВАЗ 2110. В обязательном порядке понадобятся наборы отверток и ключей. Также необходимо проверить наличие накидных головок, плоскогубцев, металлической щетки и специального съемника, которым выполняется обслуживание устройства. Если же его нет, то в качестве альтернативы подойдет небольшой лом или молоток.
Как поменять наконечники и тягу
Замена наконечников и тяги проходит следующим образом:
- Первым делом ВАЗ 2110 нужно поднять домкратом и демонтировать переднее колесо;
- Место, где наконечник рейки присоединяется к поворотному кулаку, необходимо тщательно зачистить, а затем обработать гайку WD-40;
- Далее необходимо снять шплинт, фиксирующий соединение, для этого понадобятся плоскогубцы; Снимаем проволоку фиксирующую гайку, потянув за один конец плоскогубцами
- После этого нужно извлечь палец при помощи специального съемника, предварительно открутив гайку;
- Когда палец демонтирован, наконечники можно будет выкрутить и снять. Их необходимо проверить на наличие дефектов и при необходимости провести замену;
Замена руля
Демонтировать руль будет проще, чем наконечники и тяги. Стоит сказать, что рулевое колесо меняют редко, обычно вместо него ставят более стильный и удобный вариант. Необходимо проверить перед покупкой, подходит ли новая деталь под рулевой механизм.
Проходит замена следующим образом:
- Накладку нужно аккуратно поддеть отверткой и снять;
Замена наконечников рулевых тяг ВАЗ-2110
Так называемые наконечники рулевых тяг или шаровые опоры ВАЗ-2110 признаны наиболее уязвимыми к износу деталями. Их замена достаточно трудна, но не только из-за расположения этих деталей, сколько из-за того, насколько сильно на их состояние влияет коррозия. Чем больше пробег «железного коня», тем сильнее это будет проявляться. Что делать, если рулевое управление перестало быть отзывчивым?
Где находятся наконечники рулевых тяг на ВАЗ 2110
Прежде всего надо представлять, где находится рулевая рейка вашего автомобиля. В данном случае мы будем говорить о моделях ВАЗ-2110, 2111 и 2112. Рулевой наконечник является связующим звеном между механизмом рулевого управления и колесом. Поскольку в перечисленных авто используется реечный рулевой механизм, являющийся классическим для переднеприводных машин, то наконечники находятся на обоих концах рулевой рейки.
Шаровая опора представляет собой резинометаллический шарнир, состоящий из металлического стержня (пальца), резинового пыльника, опорной шайбы и пружины.

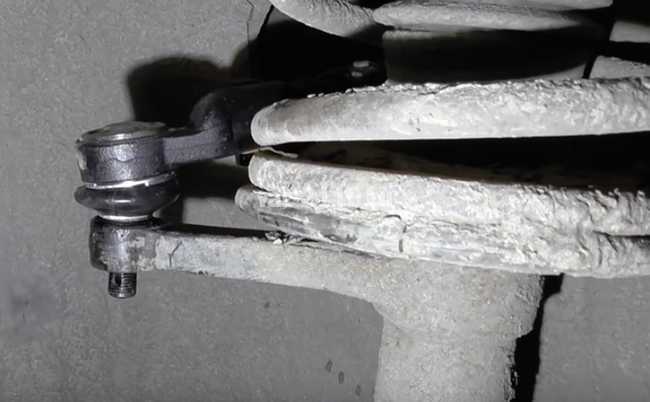

Так выглядит наконечник рулевой тяги
Причины неисправностей и диагностика
Неисправность резинометаллических шарниров можно установить по ряду признаков:
- Люфт рулевого колеса. Руль поворачивается с большим усилием, а также увеличивается его свободный ход.
- Настораживающие звуки, появляющиеся при каждом повороте руля.
- Затруднённое управление машиной в поворотах.
- Неравномерный износ правой и левой передних шин.
Первое, что стоит проверить, – в каком состоянии находится пыльник рулевого наконечника. Если на нём есть хоть малейшая трещина, то шарнир без разговоров надо заменить. Иначе пыль, попавшая через неё внутрь, просто сделает нормальное управление автомобилем в поворотах невозможным.
Для более детального изучения состояния шаровых опор машину ставят на домкрат, подняв левую сторону так, чтобы левое переднее колесо свободно вращалось, и проверяют люфт наконечника. Если деталь люфтит, это тоже указывает на то, что надо её поменять.
Необходимый инструментарий
Для замены наконечников рулевых тяг понадобятся:
- Специальный съёмник для шаровых опор.
- Накидной ключ на 19.
- Ключ гаечный динамометрический.
- Молоток.
- Гаечный ключ на 13.
- Ключи на 27 и 24.
- Домкрат
- Проникающая смазка
Как поменять: пошаговая инструкция с фото
- Передние колёса автомашины должны быть вывешены и сняты. Далее на стойке левого поворотного кулака ключом на 19 снять фиксирующую гайку.

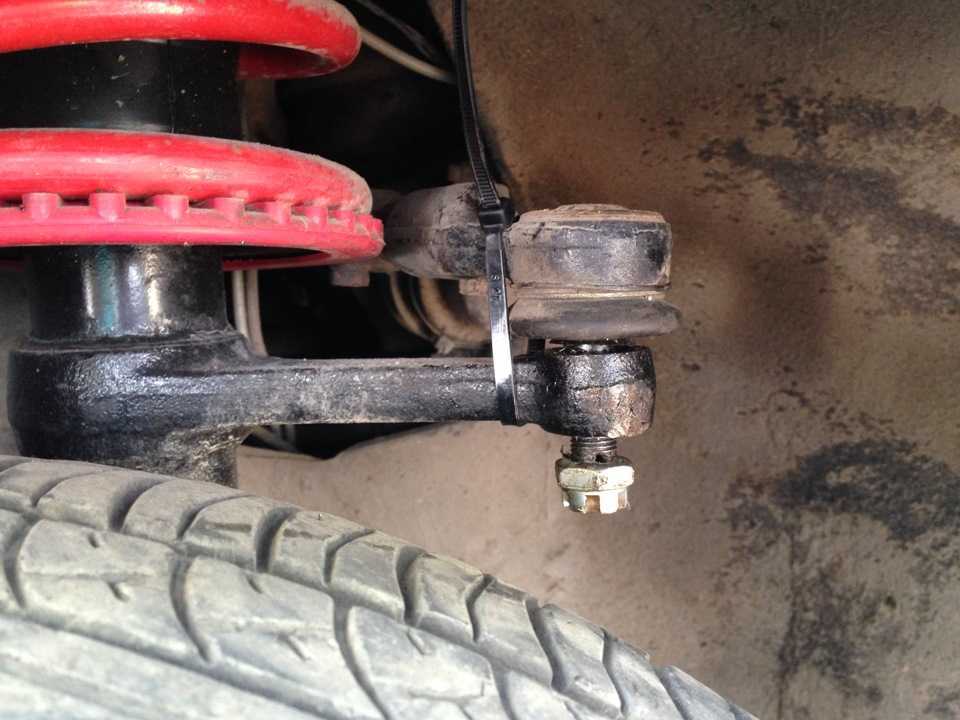

Шаг первый. Снимаем гайку 19 мм
Ослабляем стяжной болт на поворотном кулаке
Шаг 3. Выбиваем палец наконечника тяги из поворотного кулака
Предпоследний шаг. Освобождаем рулевой наконечник
Снятие наконечника рулевой тяги. Поворот по часовой стрелке
Сборка производится в обратной последовательности. Подобные же действия следует провести и с другой стороны авто.
Как заменить (подсказка на видео)
Проверка правильной работы рулевого управления должна стать обязательной для каждого автовладельца, так как она серьёзно влияет на безопасность эксплуатации автомобиля. Помимо неисправности рулевых тяг, причиной чрезмерного люфта руля может стать износ рулевых наконечников.
