Как заменить крестовину карданного вала на автомобиле лада нива или шевроле нива

Правда о карданах НИВЫ

Вибрация и шум — одна из проблем НИВЫ -21213, 21214 и НИВЫ ШЕВРОЛЕ – 2123. Однако, причин появления этих неприятностей может быть несколько:

• неисправность ходовой системы автомобиля;
• неисправность трансмиссии,
• неисправность коробки передач
• неисправность раздаточной коробки.

Часто причиной всему — это вибрация, появляющаяся при скорости от 75 км/ч до 90км/ следствие дисбаланса карданных валов.

Как устранить вибрацию:

• снять карданный вал с автомобиля
• проверить состояние крестовин (крестовина карданного вала должна при небольшом усилии двигаться во все стороны наклона, если при наклоне в ту или иную сторону крестовина не сгибается, то её необходимо заменить).
• При замене крестовины обязательно проверяем смазывающее вещество в колпачках роликовых подшипников (рекомендуем использовать синтетическую литиевую смазку CASTROL LMX).
• Осмотреть шлицевое соединение кардана. Для проверки шлицов достаточно попытаться покрутить одновременно в разных направлениях половинки карданного вала вокруг своей оси (свободный ход в шлицах должен быть не более одного миллиметра) В случае повреждения шлицевой части или большего люфта в ней карданный вал нужно заменить.

Если при проверке карданных валов неисправностей не обнаружено, то причиной вибрации может быть неправильная установка раздаточной коробки.

Как устранить:

Для регулировки установки раздаточной коробки между карданными валами, необходимо,

• вывесить автомобиль чтобы колеса машины не касались земли (при этом должен быть обеспечен свободный доступ к креплениям раздаточной коробки)
• осмотрите крепления раздаточной коробки (на предмет трещин, сколов и повреждений, в металлической части, и во втулках)

ВАЖНО: При снятии раздаточной коробки обратите особое внимание на промежуточный вал, находящийся между РК и коробкой передач. Схема проверки крестовины промежуточного вала аналогична проверке крестовин на карданном валу

Когда все проверки завершены — подвесьте раздаточную коробку на крепления, не затягивая до конца гайки креплений

Когда все проверки завершены — подвесьте раздаточную коробку на крепления, не затягивая до конца гайки креплений

После этого попросите помощника разогнать висящую машину до 80км/ч и осторожно, чтобы не попасть руками во вращающиеся части трансмиссии заверните гайки крепления раздаточной коробки до конца

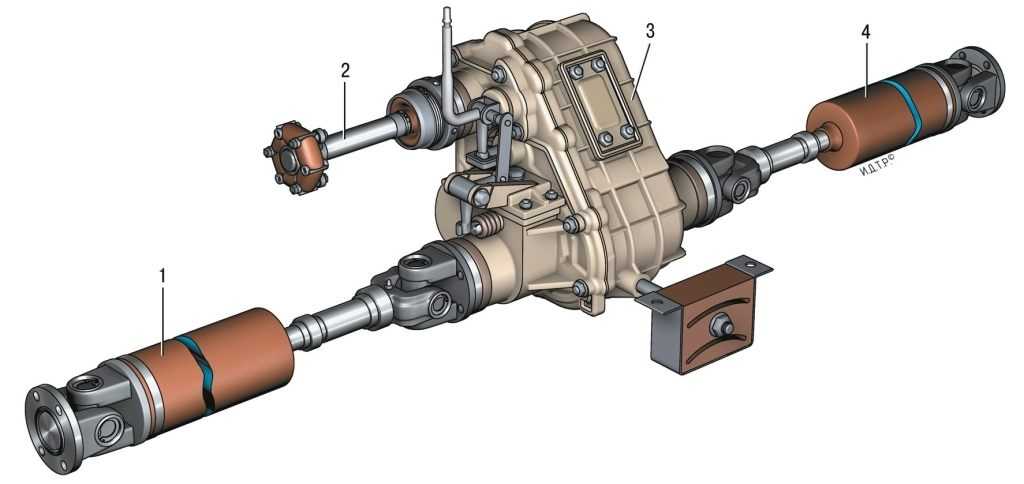

Для уменьшения вибрации можно заменить карданные валы «на крестовине» карданными валами на ШРУСах. Они обычно стоят дороже крестовинных, но действительно менее подвержены возникновению вибрации.

Автомобили НИВА-2121,21213,21214 и НИВА ШЕВРОЛЕ 2123 могли комплектоваться с завода карданными валами разным производителей, При необходимости замены крестовин важно знать производителя кардана, так как крестовины имеют разные размеры и не являются взаимозаменяемым

Карданы ЗАО «КАРДАН».

2121-2201012-02 Кардан задний (тонкое шлицевое, толстая труба, крестовина ВАЗ).

Подходит:

Нива-2121,21213,21214,2131 и на НИВА ШЕВРОЛЕ 2123 (и впереди и сзади стоит такой).

2121-2203012-04 Кардан передний (толстое шлицевое, тонкая труба, крестовина ВАЗ).

Подходит:

Нива-2121,21213,21214,2131

Карданы ТУРЦИЯ TIRSAN.

2121-2201012-02 Кардан задний (тонкое шлицевое, толстая труба, крестовина 27мм TRIALLI).

Подходит:

Нива-2121,21213,21214,2131 и на НИВА ШЕВРОЛЕ 2123 (и впереди и сзади стоит такой).

2121-2203012-04 Кардан передний (толстое шлицевое, тонкая труба, крестовина 27мм TRIALLI).

Подходит:

Нива-2121,21213,21214,2131

Карданы в Беларусии выпускает завод в г. Гродно ОАО «БЕЛКАРД».

2121-2201012-02 Кардан задний (тонкое шлицевое, толстая труба, крестовина Москвич).

Подходит:

Нива-2121,21213,21214,2131 и на НИВА ШЕВРОЛЕ 2123 (и впереди и сзади стоит такой).

2121-2203012-02 Кардан передний (толстое шлицевое, толстая труба, крестовина Москвич).

Подходит:

Нива-2121,21213,21214,2131

Карданные валы заводского производства отбалансированы должным образом

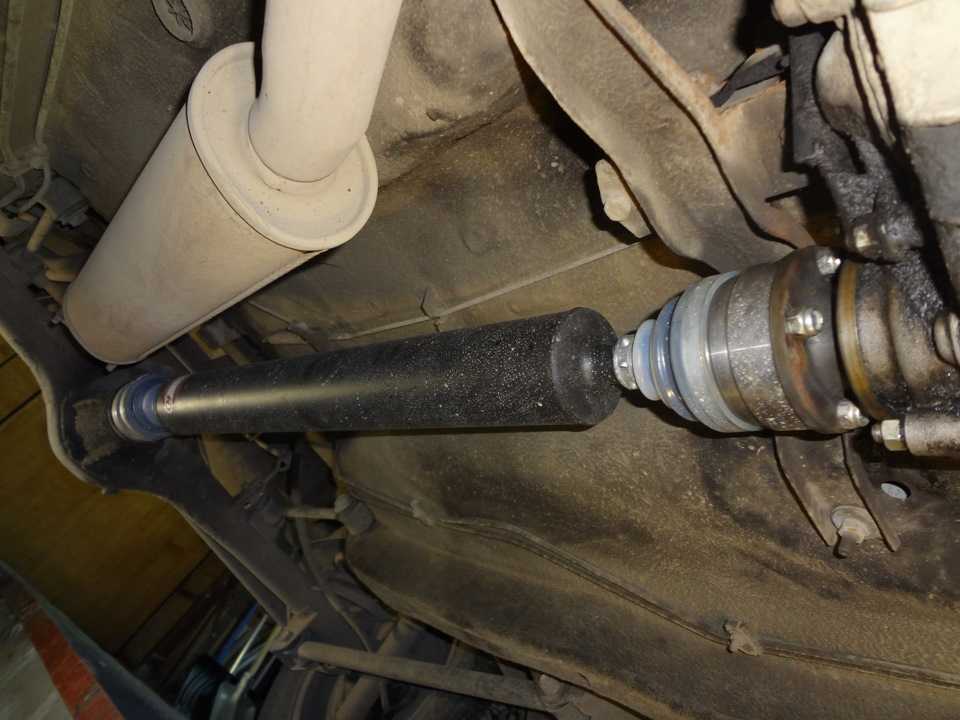

Плюсы и минусы карданов нового образца

Шарики шруса обеспечивают более плавное вращение частей кардана. Если не допускать разрыва защитного чехла и попадания грязи внутрь сепаратора, то ресурс шарнира практически неограничен. На больших скоростях отсутствует характерное «биение». Обслуживать шрус в процессе эксплуатации не нужно. А теперь отметим несколько фактов, которые были установлены опытным путем в результате длительной эксплуатации. Преодолевая препятствие в виде бездорожья всегда существует риск повреждения защитного пыльника шруса. Если его сразу не заменить, то шарнир выйдет из строя. Замена шарнира по себестоимости обходится дороже замены крестовины. Даже при небольшом лифтинге автомобиля угол работы шруса увеличивается. Это приводит к тому, что части пыльника начинают тереть друг о друга, и пыльник выходит из строя.

Если подвести итог, то оказывается, что у каждого типа кардана есть свои достоинства и недостатки. Любители бездорожья предпочитают старые версии карданов с крестовинами. Те, кто эксплуатирует автомобиль по трассе с большими скоростями, по достоинству оценят новые карданы на шрусах.

Как заменить крестовины на ВАЗ 2121 Нива

Установите машину на яму или эстакаду и застопорите колеса, чтобы избежать самопроизвольного движения.

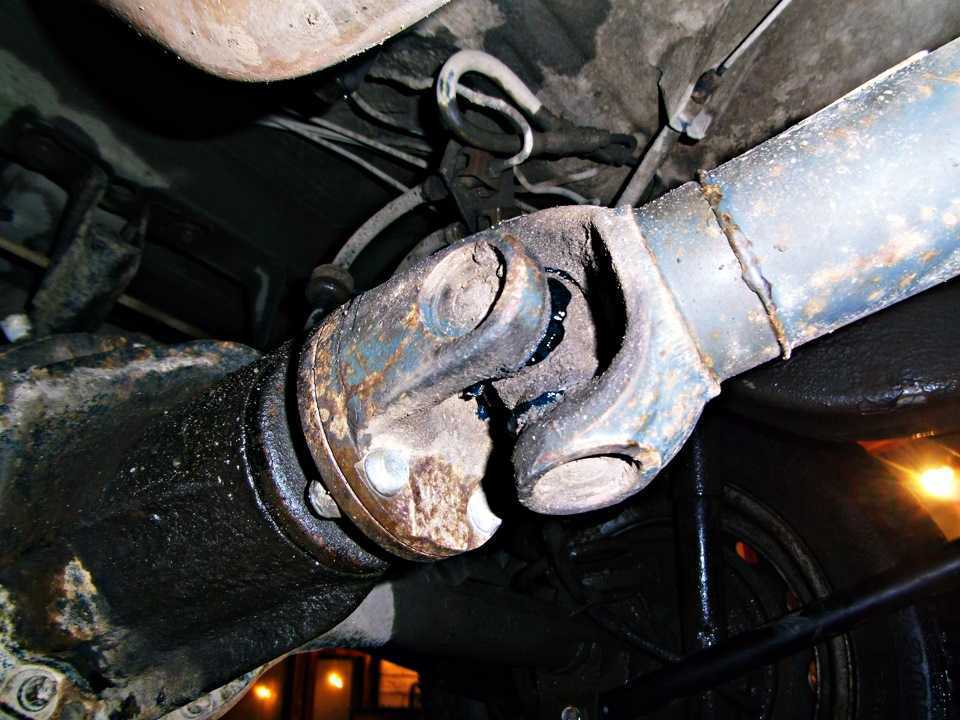

Ключами на 12 и 13 откручивают болты и гайки крепления карданного вала к фланцу редуктора и раздаточной коробки. Перед снятием кардана, нужно пометить его взаимное расположение с фланцем. Устанавливать его следует затем тем же образом.

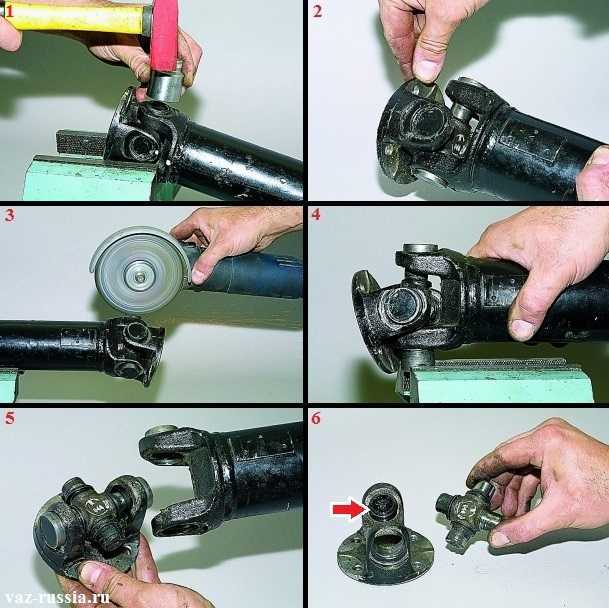

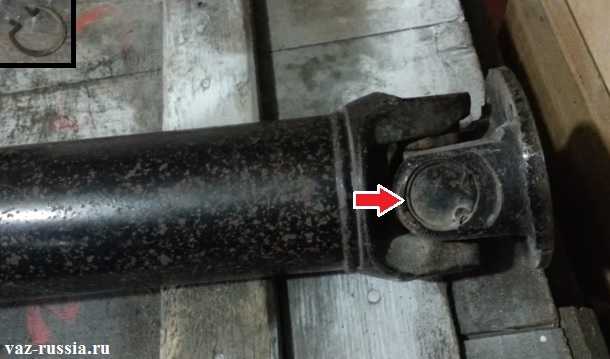

Карданный вал демонтируется с автомобиля и укладывается на верстак. При помощи выколотки нужно обстучать стопорные кольца, так как за время эксплуатации они могут прикипеть и выходить будут с трудом.

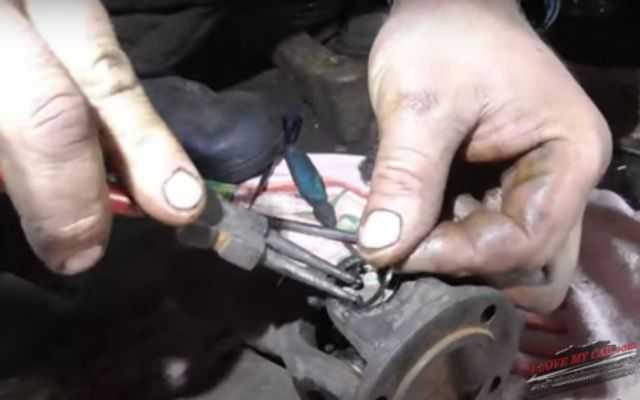

При помощи съемника стопорных колец, кольцо нужно сжать и вытащить из проушины вилки. Если оно не поддается, следует обстучать кольцо еще раз и попытаться провернуть его плоской отверткой.

Аналогичным образом демонтируют остальные 3 колольца.

Головкой на 30 (допускается и на 24, 27, если кардан старый) необходимо выбить чашечку из проушины.

Затем карданный вал поворачивают на 180 градусов и выбивают чашку с другой стороны.

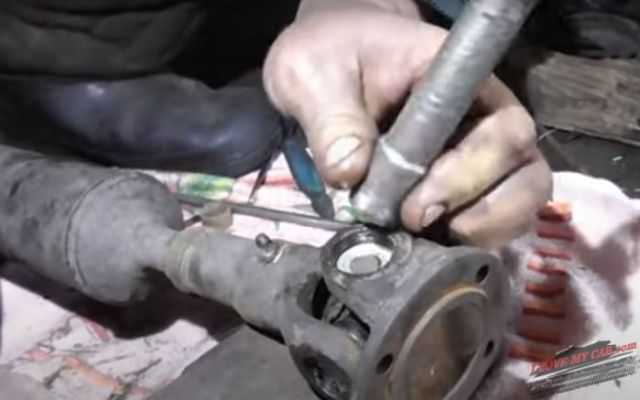

Когда вилка фланца будет освобождена, чашечки нужно выбить с вилки кардана. Для этого нужно по максимуму выбить чашечки из проушин, а затем, нанося удары молотком по самой крестовине сбить хотя бы одну чашку до конца. Сложность процесса будет зависеть от возраста и степени изношенности детали.

Одна чашка может остаться в проушине, поэтому при помощи толстой отвертки  или похожего предмета выбейте последнюю чашечку молотком.

Перед установкой новой крестовины, нужно хорошо почистить посадочные места проушин при помощи металлической щетки. Толстый слой ржавчины помешает ровной посадке новых чашек, а стопорные кольца могут не застегнуться. В особых случаях допускается использование наждачной бумаги.

Смажьте посадочные места проушин литолом24 или смазкой для ШРУСов. Смазать следует и новую крестовину.

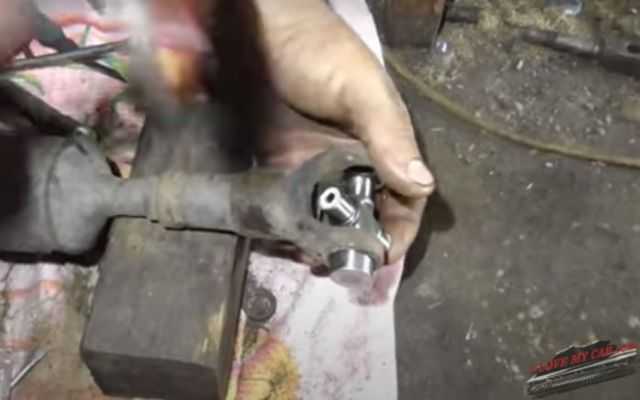

Демонтируйте все чашки с новой крестовины. Заведите крестовину внутрь проушин и установите новые чашечки.

Запрессовать их можно при помощи молотка. Бить нужно слегка, чтобы не разбить новую деталь, иначе вал будет вибрировать при движении или скрипеть.

При помощи мягкой выколотки, посадите чашки на место. Прессовать нужно до тех пор, пока в поле зрения не окажется посадочное место стопорного кольца.

Установите стопорные кольца съемником и проверните отверткой так, чтобы они сели на место и зафиксировали чашку.

Наденьте на новую крестовину вилку фланца и оденьте чашки с обеих сторон.

Аналогичным образом запрессуйте новые чашки на место и установите стопорные кольца.

Внимание!

Перед монтажом карданного вала на автомобиль, убедитесь, что новая крестовина поворачивается плавно и без заеданий. Если такого не происходит, нужно головкой на 30 слегка ослабить посадку чашек в проушинах и отбить проушины несколько раз молотком

В противном случае нужно проточить стопорное кольцо, чтобы уменьшить его толщину. Затем, снова установите его в проушину и отбейте вилку. Если крестовина стала поворачиваться плавно, карданный вал можно устанавливать на машину.

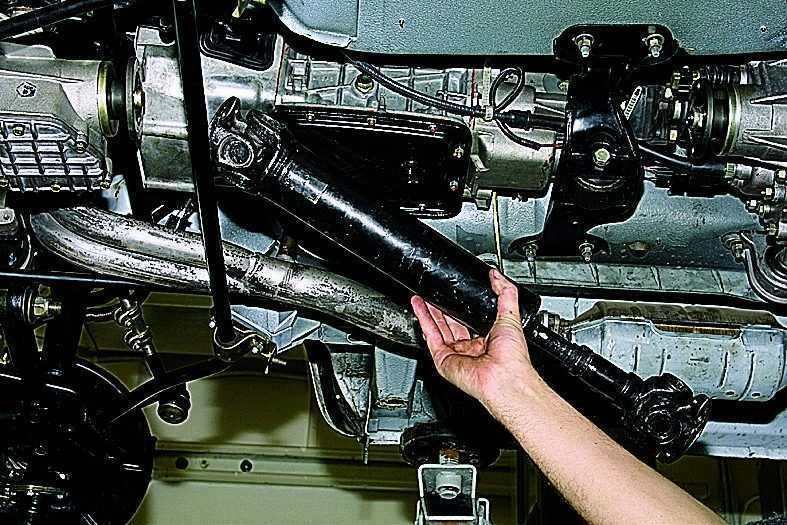

Установите карданный вал на машину. Поворачивайте фланец до совпадения отверстий, и наживите болты.

Затяните гайки на 13 и удерживайте карданный вал от проворачивания при помощи толстой плоской отвертки. Ее можно вставить внутрь вилки и держать ею кардан, как рычагом. Карданный вал нужно установить в соответствии с метками, чтобы избежать вибраций в дальнейшем.

Замена крестовин кардана для Шевроле Нива (ВАЗ 2123)

Вот уже почти месяц ездили с гремящим задним карданом. Из-за смены работы и необходимости сдавать экзамены времени не было заниматься с машиной, но экзамены сданы, допуски получены.

0:332

Пару дней назад жена мотнулась по работе до соседнего города, 140 км по трассе вроде немного, но крестовины это добило. Так как коленвал был отсмотрен и стопорных колец я не обнаружил на своих законных местах полез в инет, и на драйве подсказали что могут стоять от 412 москвича, если кардан произведен в Белоруссии, так оно и вышло, но тут опять не задача, в магазинах города не было крестовин, проехав все магазины только в последнем обнаружилась последняя пара на весь город. Их я и прикупил, и еще взял 4 запасных стопорных кольца, как оказалось не зря, одно стрельнуло и потерялось в недрах гаража.

0:1420

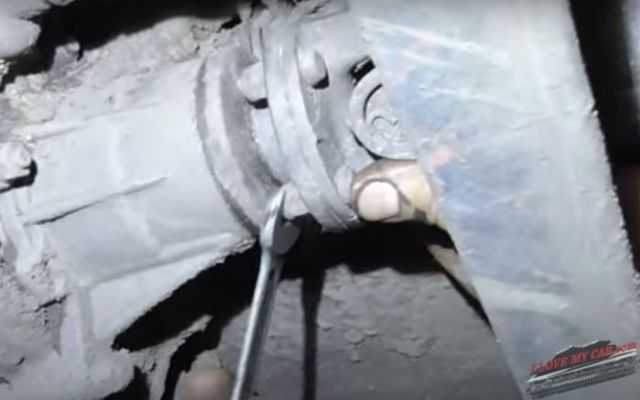

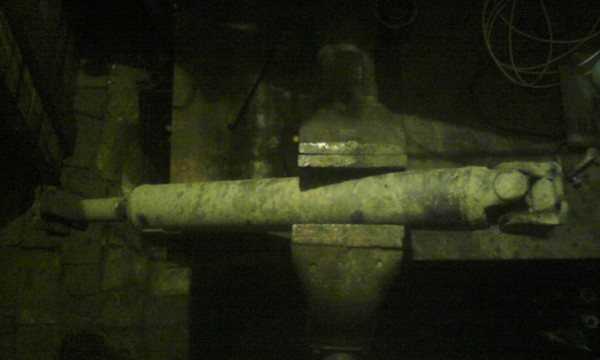

Откручиваем кардан, чистим от грязи и видим, что на донцах стаканчиков крестовин краска та же, что и на кардане, — значит, его не перебирали с завода. Вынимаем стопорные кольца, и, при помощи головок на 32 и 17 мм, в тисах вынимаем по 1 стаканчику крестовин. Потом беремся за донцы стаканчика газовым ключом №2 и выкручиваем их из посадочных мест. После разборки увидел такую картину.

0:2111

1:504

на одном стаканчике полностью отсутствует смазка иглы в ржавом порошке

1:639

2:1144

Оно и не мудрено тавотницы есть, но находятся в таком месте что залезти к ним не получится никак., новые крестовины и вовсе без них, но выбирать не приходилось. Ставим кардан на место. И раз уж мы в яме то надо подтянуть ручник. Да не тут-то было. Две гаечки м8 на регулировке троса, не хотели сдаваться около 2 часов. Металлической щеткой болт был натерт до блеска, смазан ВД-40 и никак. После 2 часов мучений с ручками вверх, я уже жалел, что вообще сунулся к ручнику, время 23.50 в 6.30 вставать на работу, а работа машина без тормозов. Но к 0.30 я ее все же добил.

2:2143

При езде на следующий день было отмечено, что пропали скрипы, стук и вибрация сзади. С тормозами маялся не зря, ручник держит на 5 щелчке, и на педаль тормоза нивка реагирует теперь лучше.

2:341

Еще старый хозяин подкинул сюрприз, в виде не затянутых хомутов на патрубках системы охлаждения. Я, конечно, понимаю, что не самое удобное место для их затяжки на штуцере помпы, и нижний у термостата, но все же. И из- за этого я вылил непонятно куда 2 литра антифриза. Он убывал понемногу, но непонятно куда. Я уже думал, что придется двигатель вскрывать, но с УФ лампой нашел огромное пятно на блоке возле помпы. Видимо, подтекало понемногу и успевало высыхать.

2:1176

https://www.drive2.ru/l/6598834/

2:1212 следующая статья:

Устранение вибрации с помощью дополнительных крепежей

Установка третьей опоры РК на автомобилях ВАЗ 21213/21214 позволяет уменьшить уровень вибрации раздатки, с этой опорой проще произвести центровку раздаточной коробки. Деталь можно приобрести в автомагазинах или изготовить ее самостоятельно. В комплекте готового изделия идут три длинных шпильки (для модели 2121), для установки третьей опоры на этой машине необходимо будет вывернуть короткие шпильки из корпуса раздатки и установить новые шпильки из комплекта. Ремонт производим следующим образом:

• демонтируем в салоне переднее сиденье пассажира;
• снимаем облицовку тоннеля пола;
• в салоне отодвигаем ковролин, закрывающий кузовной усилитель (спереди рычага ручного тормоза);
• снимаем раздаточную коробку (как вариант, ее можно просто вывесить, но со снятием монтаж третьей опоры делать удобнее);
• крепим на корпусе РК кронштейн новой опоры;
• устанавливаем раздаточную коробку на место, центруем ее в оптимальном положении, крепим боковые опоры;
• совмещаем третью опору с кузовом, просверливаем в днище два отверстия;
• с помощью шайб, болтов и гаек (из комплекта) крепим опору к днищу кузова.

Более эффективно устраняется вибрация за счет установки под раздатку подрамника. Такое приспособление также можно изготовить своими руками или купить готовое изделие в автомагазине.

Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:

• оставляем машину на нейтральной передаче;
• отсоединяем от раздатки карданный вал, желательно пометить фланец кардана и РК, чтобы при установке установить карданный вал по меткам – таким образом, исключается появление лишних вибраций;
• демонтируем кронштейн крепления глушителя;
• снимаем траверс КПП;
• поддомкрачиваем раздатку, снимаем боковые крепления РК;
• места посадки подрамника к кузову обрабатываем мовилем;
• насаживаем подрамник на шпильки коробки передач;
• размечаем места крепления подрамника на лонжеронах, сверлим отверстия, наживляем болты на кузове;
• затягиваем все крепления, кроме самих опор раздатки;
• производим центровку РК;
• окончательно затягиваем опоры раздаточной коробки.

Следует отметить, что установка дополнительной опоры или подрамника на РК не всегда приводит к желаемому эффекту, в некоторых случаях вибрация только увеличивается.

Замена крестовины рулевой колонки

Конструкция рулевого управления ваз

Крестовину нередко нужно бывает заменить и на рулевой колонке. Конструкция самой рулевой колонки не представляет ничего сложного. Вал рулевой колонки непосредственно соединяется с червяком, и более никаких сложных узлов здесь нет. Крестовина рулевая бывает нужна для того чтобы передавать крутящий момент к деталям реечного механизма от вала в салоне. Некоторые модели автомобилей даже имеют по две крестовины на рулевой. Замена рулевой крестовины проводится после обнаружения следующих признаков:

• приходится прилагать большие усилия, чтобы повернуть руль;
• запаздывает срабатывание колес, особенно на поворотах;
• увеличивается угол свободного хода руля (люфт);
• руль вращается неравномерно, рывками;
• слышен нехарактерный стук, шум и скрежет, когда водитель пытается маневрировать при езде по неровным участкам дороги.

Карданное сочленение, находящееся в моторном отсеке, постоянно подвергается различным механическим воздействиям. Это может быть также изменение температуры, влияющее на работу, повышенная влажность и многое другое. Все это, вместе взятое, оказывает очень сильную нагрузку на деталь, в результате чего та и выходит из строя. Теряется эластичность резиновых уплотнений, смазка вытекает и свою разрушительную работу начинают коррозия, пыль и грязь. В первую очередь, выходят из строя иглы подшипников. Замена крестовины на всех моделях Ваз проводится следующим образом: приобретается новая деталь вместе со всеми подшипниками и проводится замена. Проводится процесс по следующим основным принципам:

• рулевой вал нужно установить таким образом, чтобы обеспечивался полный и свободный доступ к креплениям, которые обжимают кожухи вилок крестовины;
• полностью откручиваются болты на вилках и извлекаются;
• блок крестовины передвигается по шлицам и вынимается (при этом нужно делать это сначала с одного конца вала, а затем с другого и нередко приходится снимать всю рулевую колонку).

Что касается обоймы подшипников, то они фиксируются кернением, что без труда устраняется при помощи зубила или дрели. В тисках обоймы поочередно выпрессовываются. Собирают все в обратной последовательности. В данном случае нужно помнить о том, что обоймы подшипников вдеваются в вилки до полного погружения. После чего следует не забыть нанести кернение нового типа, фиксирующее подшипники.

Изучаем проблемы и способы ремонта.

Любому автовладельцу точно не нужно рассказывать – почему вой и гул – это плохо. Вибрация раздатки на Ниве на маленькой скорости – встречается довольно часто. Водитель, конечно, привыкает постепенно ко многим посторонним звукам в машине, но уровень шума достаточно высок, чтобы в поездке с пассажирами невозможно было поддерживать беседу. Из-за чрезмерного шумового загрязнения – поневоле придётся бороться с проблемой.

• Дхо приора 2



• Дэу джентра загорелся чек



• Сайлентблоки задней балки опель астра h какие лучше



• Снятие впускного коллектора опель астра h z16xer



• Кнопки рено дастер обозначение

Замена крестовины

Для начала понадобится запастись ремкомплектом и необходимыми инструментами. Стандартный набор включает:

• крестовину КВ;
• подшипник подвесной;
• кольца стопорные;
• комплект новых гаек и болтов;
• гаечные ключи: 12, 13, 27;
• молоток;
• алюминиевую или медную наставку;
• фигурную отвертку;
• специальный инструмент для извлечения стопорных колец.

Ну и конечно же, для проведения работ понадобится смотровая яма и домкрат, который будет необходим в некоторых случаях.

Демонтаж

Начинаем снятие крестовины с автомобиля:

• вооружаемся ключом на 13 и откручиваем болты подвесного подшипника, фиксирующие его к опоре;
• в местах соединения карданного вала с хвостовиком заднего моста ставим метки (они будут нужны при сборе, чтобы не повредить балансировку, избежать биения и вибрации вала);
• пассатижами извлекаем стопорные кольца и снимаем крестовину;
• поворачиваем кардан таким образом, чтобы крестовина оказалась в положении подвеса;

Замена крестовины на ваз

• берем и выбиваем при помощи молотка чашку крестовины;
• извлекаем чашку, повернув кардан;
• выбиваем следующую чашку тем же способом;
• подготавливаем проушины карданного вала перед заменой;
• очищаем их от ржавчины и грязи;
• под стопорные кольца тщательно вычищаем канавки.

Вставляем новую крестовину

Замена крестовины – это дело не из легких. Следует делать все по инструкции, избегая ошибок. Продолжаем работу:

• извлекаем чашки с обеих сторон крестовины;
• ставим новую крестовину в проушины;
• одеваем чашку, таким образом, чтобы иголки не рассыпались;
• используя наставку, сжимаем чашку до образования канавки для стопорного кольца;
• вставляем стопорное кольцо;
• переворачиваем карданный вал аккуратно;
• сдвигаем вперед крестовину навстречу чашке;
• одеваем ее;
• застопориваем кольцом.

На данном этапе процесс можно назвать законченным.

Задний карданный вал

Карданный вал автомобиля УАЗ Патриот 3163 представляет собой две пустотелые стальные трубки из стали, которые соединяются между собой крестовиной. Такой тип кардана еще называется трехопорным, так как он имеет три точки закрепления

Особое внимание следует уделить средней точки опоры, которую выполняет подвесной подшипник. Так как кардан состоит из двух частей, то для поддержания устройства в недвижимом состоянии имеется подвесной подшипник, который позволяет валу вращаться и удерживать его. Но именно подвесной подшипник и является слабым местом на автомобиле, который уже через 60 тысяч км пробега требует диагностики, ремонта или же замены

При замене рекомендуется установка нового кардана, который называется прямым. Именно в той статье вы сможете найти ответ на вопрос, какой карданный вал лучше поставить на УАЗ Патриот

Но именно подвесной подшипник и является слабым местом на автомобиле, который уже через 60 тысяч км пробега требует диагностики, ремонта или же замены. При замене рекомендуется установка нового кардана, который называется прямым. Именно в той статье вы сможете найти ответ на вопрос, какой карданный вал лучше поставить на УАЗ Патриот.

Снятие кардана

Извлечение заднего кардана осуществляется для того, чтобы осуществить ремонт его составных частей: подвесного подшипника, крестовин или же мест соединений. Снятие изделия включает в себя следующую последовательность действий:

1. Наносится мелом или зубилом отметка на заднем мосту, чтобы иметь возможность правильной установки изделия в обратном порядке. Если не сделать отметку или установить новый кардан, тогда потребуется балансировка. Как она осуществляется, рассмотрим позже.
2. Отвинчиваются болты креплений устройства на заднем мосту.
3. Отвинчиваются крепления в месте соединения вала с раздаточной коробкой.
4. В завершение отвинчиваются болты крепления кардана на промежуточной опоре.

Теперь задний кардан извлечен из автомобиля УАЗ Патриот 3163 и можно, начинать соответствующий ремонт деталей, вышедших из строя.

Частой неисправностью заднего кардана является наличие такого фактора, как люфт. Допустимый люфт данного изделия составляет 5 мм, но если, же он больше, тогда — это свидетельствует об износе крестовин или же о нарушении соединения вала с мостом. В последнем случае, чтобы уменьшить люфт, потребуется провести процесс разбора заднего моста и осуществить надлежащий ремонт.

Балансировка

При изготовлении внедорожника УАЗ Патриот 3163 задний кардан обязательно перед установкой на авто, проходит процедуру балансировки. Для чего же нужна балансировка кардана? Эта балансировка требуется для того, чтобы предотвратить наличие дисбаланса в конструкции вала. Если же не осуществить балансировку, то в итоге через некоторое время начнет увеличиваться люфт изделия, появится вибрация и посторонние шумы. В итоге, не проехав и 10 тысяч км, потребуется новый ремонт или замена изделия, поэтому после всякого рода манипуляций с этой деталью, рекомендуется осуществление балансирования. Балансировка делается на профессиональных СТО.

Еще не следует забывать и о смазке основных частей изделия

Смазка не представляет никаких трудностей, поэтому, чем чаще вы будете уделять внимание своему внедорожнику, тем дольше он вас не потревожит. Для смазки необходимо с помощью технического шприца произвести запрессовку Литола-24 в конструкцию изделия. Необходимости в снятии устройства для его смазки нет, но сделать это достаточно проблематично, так как доступ к тавотницам ограничен

Как осуществляется смазка кардана на внедорожнике УАЗ Патриот 3163 можно подробно увидеть на видео:

Необходимости в снятии устройства для его смазки нет, но сделать это достаточно проблематично, так как доступ к тавотницам ограничен. Как осуществляется смазка кардана на внедорожнике УАЗ Патриот 3163 можно подробно увидеть на видео:

На данном этапе следует подвести итоге и сообщить, что кардан является основной частью конструкции авто, с помощью которого осуществляется его движение. Поэтому необходимо следить за карданом и не допускать его повреждений или износа.

Владельцам автомобилей с передним приводом такая тема, как замена карданного вала, совершенно неинтересна. Однако если у вас машина полноприводная или с задними ведущими колесами, то про этот узел лучше знать как можно больше

Важность исправности карданного вала для уверенной эксплуатации автомобиля переоценить невозможно. Это один из ключевых элементов конструкции авто

Карданные валы «НИВА-БЕЛКАРД»

В 2005 году ОАО «Белкард» начал выпускать карданные валы нового поколения для автомобилей Нива: привода переднего моста – 2121-2203012-04 и привода заднего моста – 2121-2201012-04. Карданные валы такой конструкции уже несколько лет поставляются для внедорожников «ТРЭКОЛ», «УАЗ», «КIA Sportage». Данные модификации пришли на смену производившимся ранее 2121-2203012-02 и 2121-2201010-02 соответственно.

Валы нового и старого поколения в сравнении (со стороны подшипников вилок…

… и со стороны подшипников фланцев)

Отличительная черта карданных валов предыдущих модификаций – тонкая шлицевая и труба с большим наружным диаметром

… а также «квадратный» форм-фактор фланцев

При изготовлении модернизированных карданных валов на ОАО «Белкард» в настоящее время применяется труба с меньшим наружным диаметром – 59 мм (внутренний диаметр 55 мм, толщина стенки 2мм) …

… а также фланцы с «круглым» форм-фактором

Применение прогрессивных конструкторско-технологических решений позволило добиться существенных преимуществ по сравнению с карданными валами «старой» конструкции производства ОАО «Белкард» и карданными валами других производителей.

Увеличен ресурс подшипникового узла за счет использования крестовины 2121-2201025-30 (с наружным стопорением) взамен предыдущей 2121-2201025-20 (с внутренним стопорением). Крестовина нового типа использует игольчатые подшипники СН192819НРС10 со штампованным корпусом и полимерной шайбой, устанавливаемой на донышко подшипника. Селективный подбор стопорных колец позволил минимизировать осевые зазоры в шарнирах.

Крестовины новой модификации 2121-2201025-30 идут с параметрами 28 х 65 мм и крепятся при помощи наружных стопорных колец, маслёнки снабжены защитными колпачками. (в то время как крестовины старого типа 2121-2201025-20 были аналогичны «Москвичевским» 412-2201025-04 с теми же параметрами: 28х83.55мм, внутренним стопорением в шарнирных узлах).

(на заметку: также встречаются украинские карданные валы для а/м «Нива» с «Волговскими» крестовинами 3102-2201025-01 и параметрами 30 х 88 мм. Будьте внимательны при выборе крестовины для замены!)

Рис. 1 Карданный вал для автомобилей Нива1 – вилка скользящая; 2 – уплотнение телескопической защиты; 3 – втулка шлицевая; 4 – фланец; А – подшипник с полимерной шайбой и стопорением наружным кольцом.

Нанесение полимерного покрытия на шлицевую втулку типа RILSAN и изготовление эвольвентных шлицев скользящей вилки методом холодного пластического деформирования, установка специальных двухкромочных герметичных уплотнений из абразивостойкого композиционного материала позволило снизить осевые нагрузки в шлицевом соединении, увеличив его надежность и долговечность в 4-5 раз.

Используется шлицевая 38х2х9H/9d ГОСТ 6033-80 (внешний диаметр шлицев 38 мм)

Такое шлицевое соединение не требует технического обслуживания (смазки) в процессе эксплуатации автомобиля, обеспечивая требуемый ресурс. Кроме того, ввиду минимального усилия осевого перемещения в шлицевом соединении значительно снижается нагрузка на узлы силовых агрегатов трансмиссии, в результате чего повышается их долговечность.

Проведенная глубокая модернизация позволила увеличить ресурс карданных валов к автомобилям Нива в 1,5-2 раза.

Выпускаемые карданные валы проходят строгий многоступенчатый контроль ОТК. НТЦ ДТР ОАО «АвтоВАЗ» после всесторонней комплексной проверки в лабораторных и дорожных условиях одобрил применение карданных валов описанной выше конструкции в трансмиссии автомобилей Нива, кроме того, эти валы получили одобрение и для автомобилей Шевроле Нива.

В частности, по результатам испытаний отмечено значительное снижение уровня вибраций и улучшение шумовых характеристик.
