Как поменять руль на классических моделях ваз 2101

Как снять руль на ВАЗ 2114 своими руками

Рули в семействе «Самары» обновлялись с каждой вышедшей моделью, в отличие от коробок передач, трансмиссий и другого железа. Обладателем самого качественной и удобной «баранки» стал ВАЗ 2115. Многие владельцы предыдущих поколений решили установить новый руль от последней модели. В данном материале подробно расписано, как снять рулевое колесо в автомобиле ВАЗ 2114. Стоит сказать, что эта инструкция подойдет и для других моделей «Самары».

Замена рулевого колеса – это внесение изменений в конструкцию автомобиля. Из-за такой модернизации у владельца ВАЗ 2114 могут возникнуть проблемы на техосмотре. Если водитель выбрал вариант из кустарной мастерской, то такое изделие может негативно повлиять и на безопасность. Лучшим решением будет выбор баранки от 2115 модели, так как ее вряд ли оценят, как внештатную деталь.

Комплект поставки электроусилителя

Электроусилитель не слишком сложен в установке, поскольку его конструкция и принцип действия достаточно просты. Есть мнение, что нивовские и приоровские электроусилители достаточно ненадёжны и от них можно ждать сбоев и приклинивания, а это, как можно догадаться, не слишком хорошо, особенно на высокой скорости. Поэтому мы будем рассматривать покупку комплекта для установки на классику, которая судя по отзывам, работает стабильно.

В комплект поставки входят:

• кожух рулевого вала;
• замок зажигания;
• переключатели;
• импульсный датчик скорости;
• трос пускового устройства карбюратора;
• элементы крепления устройства;
• электронный блок управления;
• электрический усилитель в сборе.

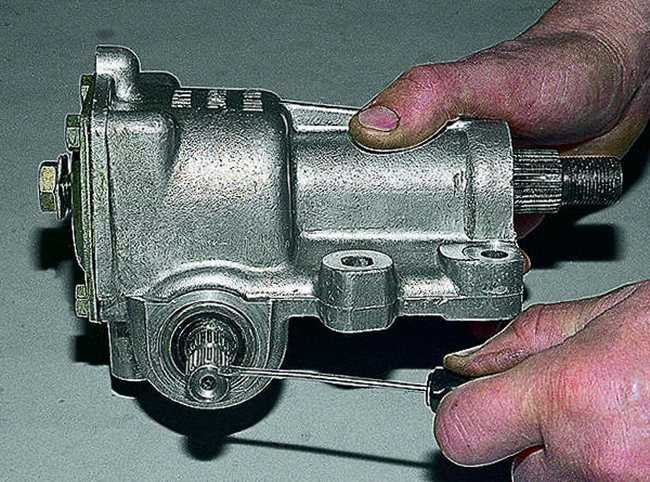

Кроме этого, будет необходимо заменить рулевой редуктор. Нужно установить коротковальный, но сошка при этом должна остаться родной.

Подготовительные мероприятия

Многие специалисты советуют выполнить определенные мероприятия по предварительной подготовке к замене, чтобы все прошло легче и быстрее. К таковым действиям относят следующие.

1. Обработайте все гайки, крепежные элементы с помощью проникающей жидкости. Отлично подойдет WD40.
2. Если наконечники служат дольше одной зимы, для снятия их кулака потребуется воспользоваться головкой на 17, чтобы открутить гайки.
3. Если гайки прикипят, попробуйте нагреть их строительным феном. Также подойдет газовая горелка, но с ней нужно быть максимально аккуратным.
4. Подготовьте инструменты для снятия наконечников.

Сегодня применяют два способа демонтажа рулевых наконечников — современный и традиционный. Первый предполагает использование специального съемника, а второй — кувалды. Домкрат и WD40 наготовеТрадиционный способ демонтажа предполагает такие действия:

• Руль выкручивается до упора;
• По поворотному кулаку наносится несколько сильных ударов;
• Под действием вибрации наконечник выскакивает.

Но есть у метода два серьезных недостатка.

1. Потребуется особый навык, чтобы нанести точные, но в то же время аккуратные и сильные удары.
2. Подобный метод способен сократить срок службы рулевых реек.

Потому оптимальный вариант — это съемник. Приобрести его можно буквально на 200-300 рублей, зато пригодится в будущем и существенно сохранит целостность остальных деталей при замене РН. Демонтажные работы

Как правильно снять руль на ВАЗ-2107

Поэтапная замена рулевого колеса

1. Блокировка аккумуляторной батареи должна быть произведена в первую очередь, чтобы предотвратить короткое замыкание. Для этого будет достаточно отсоединить минусовую клемму от аккумулятора.
2. Используя отвертку небольшого размера, нужно поддеть логотип «Лада», который украшает середину руля. Данный логотип является не только украшением рулевого колеса, но и оригинальной заглушкой, которая прикрывает крепежный элемент.
3. После того как заглушка будет устранена, внутри можно увидеть гайку размером на 24, которую и предстоит отвинтить. Перед отвинчиванием нужно установить рулевое колесо в такое положение, при котором колеса машины будут «смотреть» прямо от кузова.
4. Головку размером на 24 нужно вставить в удлинитель, чтобы удобно было надеть инструмент на фиксирующую гайку. Далее нужно такое приспособление вставить в так называемый вороток и резким движением против часовой стрелки попытаться повернуть фиксатор. При этом следует коленями придерживать руль, чтобы конструкция не поворачивалась при отвинчивании фиксатора. Если не снимается гайка с первого раза, нужно повторить весь процесс заново, но полностью отвинчивать фиксатор специалисты не рекомендуют. Объясняется это тем, что рулевое колесо довольно прочно крепится к валу, и если его снять резким рывком, то конструкция может сильно ударить человека в грудь.
5. Почувствовав, что фиксация крепежа ослабилась, нужно начать раскачивать рулевое колесо в разные стороны. Полностью снимать руль с вала можно будет после того, как раздастся своеобразный щелчок. Это укажет на то, что руль начинает биться о гайку, поэтому фиксатор можно без опаски полностью отвинчивать.

Как вернуть звуковой сигнал самостоятельно

• обязательно проверить люфт руля, показатель которого не должен превышать 5 С и медный контакт звукового сигнала. Контакт располагается на рулевой колонке, если на его поверхности будут замечены следы окисления или другой вид загрязнителей, их тщательно устраняют;
• далее выкручиваются соединительные крепежи с обратной стороны рулевого колеса, чтобы можно было снять всю панель в сборе, учитывая и контактную пластину;
• снятый руль с панелью следует положить на стол или верстак, чтобы найти вышедший из строя контакт. Последний чаще всего является основной причиной, по которой пропадает звуковой сигнал;
• если контакт отсоединился, его нужно просто припаять на прежнее место и установить панель с рулевым колесом.

На этом процесс можно будет считать законченным, и тяжело поверить, что с такой работой трудно справиться автолюбителям, пусть даже с небольшим опытом. А имея под рукой подключенный Интернет, при необходимости можно в любое время посмотреть обучающее видео, которое еще более упростит процесс замены руля и поможет выяснить, из-за чего стал пропадать звуковой сигнал в ВАЗ-2107.

голоса

Рейтинг статьи

О смысле жизни, новые ништяки. Снимаем прикипевший руль!

Далее я пытался бить молотком и тянуть на себя, бил минут 30, не слазил. .Залил любимой вэдэшкой. 20 минут отстоял (я пока ставил себе хром дворники а-ля Венгрия ), далее вооружившись молотком постучал по рулю пару раз по окружности.

Ну и приступил, упираемся ногами в пол и дергаем в разные стороны, как бы раскачивая руль.минуты три усилий и он слетит (не забудьте закрутить гайку), а то повторюсь прилетит по щам!

Сегодня будем снимать все в сборе с донора. .Переднюю подвеску, Коробку и двиг. Двиг на доноре живой был, поставили трамблер, проверили.

Двиг встанет на шаху друга, купили позавчера еще одну гонку ))Передняя подевеска с донора мне Поднимется соляночка на виточек и поставятся бутера (уже собраны )

Снимаем и разбираем руль ВАЗ 2107

Автомобиль ВАЗ-2107 в своей конструкции оснащается таким обязательным органом управления, как рулевое колесо. Внешний вид руля на «семерке» приятный, но его большой размер портит всю картину. Размер руля можно сравнить разве что со штурвалом парохода, управлять которым не всегда комфортно. Другое дело, когда в автомобиле установлен маленький и аккуратный руль, управлять котором одно удовольствие. Многие автовладельцы уже на второй день после приобретения авто ВАЗ-2107 меняют штатный руль от парохода на более удобные модели, как спортивного, так и обычного формата. Но необходимость снимать руль на «семерке» возникает не только для его замены, а также для проведения ремонта, так как конструктивные элементы агрегата имеют свойство вырабатываться

В материале уделим внимание, как снять руль на ВАЗ-2107, и особенностям его ремонта

Особенности демонтажа

На автомобили ВАЗ-2107 устанавливается два варианта рулевых колес, которые имеют незначительные отличия. Главным отличием является внешний вид и крепление лицевой декоративной детали, выполняющей дополнительную функцию включения звукового сигнала. Рассмотрим оба варианта снятия руля на ВАЗ-2107, а начнем со штурвала нового образца.

Разборка руля ВАЗ-2107 начинается с того, что изначально необходимо в обязательном порядке снять клемму «минус» с аккумулятора. Это делается для того, чтобы исключить создание непреднамеренного короткого замыкания.
С помощью отвертки необходимо поддеть значок «Лада», располагающийся в центре изделия, за которым находится центральная гайка на «24».

Желательно выровнять колеса, чтобы они располагались прямо. Это нужно чтобы при сборке попасть в те же шлицы, и руль тоже стоял прямо.
Используя вороток с головкой на «24», следует сорвать гайку. Для отвинчивания гайки необходимо вращать вороток в левую сторону. Чтобы отвинтить гайку, требуется ногами упереться в руль, предохраняя изделие от проворачивания или же попросить помощи друга.

Когда гайка будет ослаблена, вывинчивать ее полностью не рекомендуется

Теперь необходимо осторожно сбить баранку с посадочного места(возможно прикипание шлицевого соединения). Как только изделие сдвинется с вала, можно отвинтить гайку полностью и демонтировать баранку.

После снятия изделия можно произвести его замену или ремонт. Если требуется осуществить замену подшипника вала, то для доступа придется снять декоративные накладки и кронштейн. В случае если требуется произвести снятие баранки старого образца, то делается это по следующей схеме:

• С обратной стороны руля следует вывинтить 2 винта в отверстиях при помощи отвертки.
• Извлечь декоративную панель совместно с креплениями и контактной пластиной звукового сигнала.

Далее, отворачивае немного гайку, сбиваем со шлицов руль, скручиваем гайку совсем и снимаем деталь.

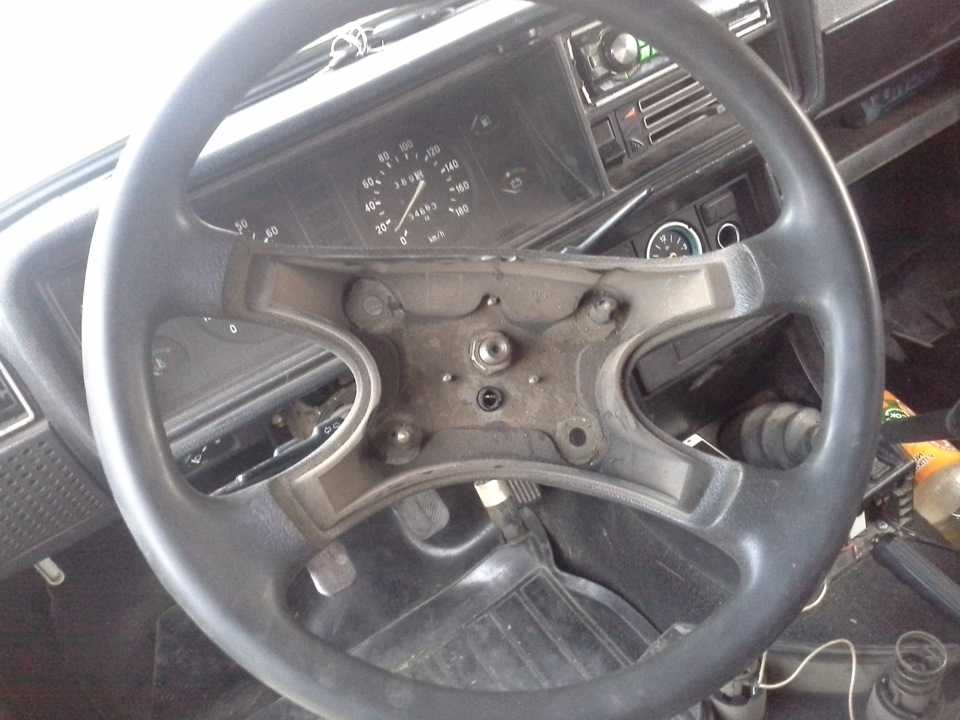

Баранка старого образца без накладки

Как только ремонтные работы завершены, необходимо изделие установить на место. Обязательно устанавливайте руль в правильном положении. Это делается с целью удобства вождения и для того чтобы во время поездки часть рулевого колеса не загораживала обзор панели приборов.

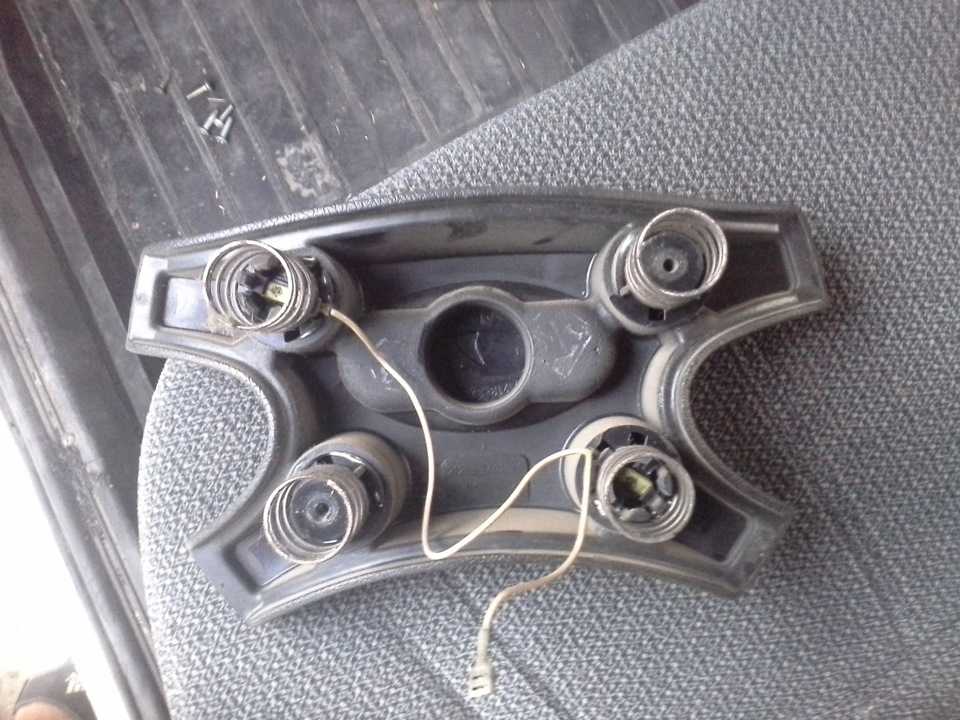

Сама накладка с контактами сигнала

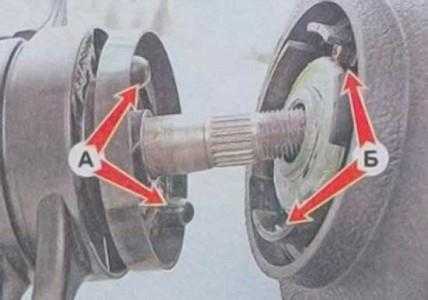

На валу и контактной пластине руля имеются отметки, которые необходимо совместить. После того, как изделие будет надето на шлицы, можно приступать к затягиванию гайки по направлению часовой стрелки. Монтаж декоративных элементов происходит в порядке обратном снятию.

Ремонт включателя звуковой сигнализации на руле

Если не работает звуковая сигнализация, то после демонтажа баранки требуется провести осмотр контактов. Зачастую для ремонта достаточно произвести зачистку и смазку контактов с последующей установкой деталей на место.

Искать причину неисправной работы сигнала можно не снимая основного механизма, но при этом потребуется помучиться с отвинчиванием болтов, которыми стянута декоративная накладка руля. Чаще всего причина неработоспособности сигнала заключается в контактах, располагающихся в рулевой колонке, поэтому полностью руль разбирать может и не потребуется.

Данный материал поможет разобраться в вопросе о том, как снять руля для проведения ремонтных работ. Если планируется заменить руль, то обязательно необходимо подбирать новое изделие, чтобы оно совпадало со шлицами вала автомобиля. При замене штатного изделия на новое может возникнуть проблема только в подключении сигнала, так как не на всех моделях контакты будут совпадать с рулевой колонкой. Чтобы установить новый руль, потребуется его разобрать и подключить звуковой сигнал.

Рулевое управление — как ремонтировать рулевую колонку на ВАЗ 2106, 2107 своими руками

Здравствуйте, уважаемые автолюбители! Без всяких сомнений, одним из наиболее важных для безопасного управления автомобилем атрибутов, является рулевое управление. Попытки поиска иного способа задать машине необходимое направление движения не прекращаются.

Но в ближайшие десятилетия автопроизводители изменять своей традиции – ставить в машины руль, не собираются. Рулевое управление очень надёжно, долговечно, информативно. Система рулевого управления имеет не так уж и много деталей, и разобраться в ней совсем несложно.

Такой части рулевого управления, как рулевая колонка, как правило, внимания почти не уделяют, ошибочно считая, что отрезок металлического прута создать проблем не сможет.

Несмотря на свою конструкционную простоту, рулевая колонка тоже изнашивается и может подарить водителю немало «сюрпризов». Истошный скрип при поворачивании рулевого колеса – это самая безобидная неприятность, которую может принести рулевая колонка.

Куда более устрашающе представляется вращение рулевого колеса, когда автомобиль от таких действий не изменяет направления своего движения. Подобная поломка может стоить жизни водителю, пассажирам и другим участникам дорожного движения. За рулевой колонкой необходимо следить и содержать ее в исправном состоянии.

Рулевая колонка ВАЗ 2106 – 2107. Устройство и назначение элементов

При всём единстве и подобии устройства элементов классических ВАЗовских моделей, между ними всё же есть отличия. Касается это и рулевой колонки. Любому автолюбителю известно, что рулевая колонка или вал рулевого колеса предназначен для передачи вращательного движения от рулевого колеса к валу червяка рулевого механизма.

Сама колонка удерживается на кузове с помощью специального кронштейна, а также жестким сцеплением с рулевым механизмом. Рулевая колонка ВАЗ 2106 – это цельнометаллический вал, который в верхней части имеет наружное шлицевое соединение и резьбу для крепления рулевого колеса, а также внутреннее шлицевое соединение для крепления к верхней части вала червяка.

Рулевая колонка ВАЗ 2107 имеет более сложное строение: в её состав включено два «карданчика» — шарниры, позволяющие валу складываться. Благодаря этому устройству рулевая колонка называется травмобезопасной.

В случае аварии и ударе в переднюю левую часть автомобиля, рулевой вал, складывается в шарнирах и не травмирует водителя. Кроме этого, верхний вал «семёрки» имеет 2 игольчатых подшипника, что значительно облегчает управление.

Типичные неисправности рулевой колонки

Учитывая простую конструкцию рулевой колонки, поломок может быть не так уж и много

Важно не игнорировать «сигналы» от самой рулевой колонки о неисправности и вовремя проводить ремонт

Среди основных признаков неисправности рулевой колонки, нужно выделить такие:

• скрип в рулевой колонке, который может быть вызван износом элементов, деформацией облицовочных панелей и обшивки, неисправностью частей блока подрулевого переключателя;
• люфт в рулевой колонке – более серьезный симптом. Люфт в плоскости рулевого колеса может свидетельствовать об износе или ослаблении элементов кронштейна, а осевой люфт указывает на ослабление шлицевых соединений.

При условии качественной установки всех деталей, рулевая колонка будет служить очень долго. Ослабление болтов и гаек шлицевых соединений приводит к появлению свободного хода и постепенному стиранию шлицов.

В итоге это приводит к тому, что колонка проворачивается и приходит в негодность, так как соединение без шлицов уже не может выполнять свою функцию.

Замена рулевой колонки своими руками

Учитывая, что шлицевые соединения в рулевой колонке не восстанавливаются, при условии, что на рулевом колесе и рулевом механизме они в хорошем состоянии, рулевую колонку необходимо просто заменить.

Сама по себе колонка снимается достаточно просто, гораздо больше потребуется времени для подготовительных процедур.

Замена рулевой колонки происходит следующим образом:

• отключается аккумуляторная батарея;
• снимается руль и кожух рулевого вала;
• снимается система подрулевого управления (переключатель) и замок зажигания;
• откручиваются болты рулевого кронштейна (некоторые из них придётся высверливать);
• откручивается стяжной болт шлицевого соединения с рулевым механизмом;
• откручивается нижнее уплотнение вала, и он извлекается внутрь салона.

Принимаясь за ремонт автомобиля, следует завести себе правило, складывать снятые детали поочерёдно. Так будет гораздо легче производить обратную сборку. Этим вы облегчите работу себе, да и глупых вопросов на автомобильных интернет-форумах станет значительно меньше.

Снятие рулевого колеса.

Наверное, одним из наиболее значимых элементов в цепи рулевого управления есть рулевое колесо. Снимают руль, как правило, для замены вала, контактного кольца выключателя звукового сигнала.

Далее мы расскажем, как снять рулевое колесо, и снабдим пояснения изображениями. Итак, из инструмента вам понадобится, торцовая головка на 24 с удлинителем, отвёртка. Перед началом работы, установите передние колёса прямо, и не меняйте положения до установки руля на своё прежнее место.

На выключателе звукового сигнала подденьте рукой декоративную накладку.

Снимите её

Хочу заострить ваше внимание на том, что при снятии накладки следует проявить осторожность, и не сломать её

На ступицу рулевого колеса и рулевой вал следует нанести метки, по которым в дальнейшем можно будет определить их взаимное положение. Исключением будет случай полной замены руля.

Наставьте торцовую головку с удлинителем и отверните гайку крепления рулевого колеса

Отсоедините электрический провод, чтобы при снятии рулевого колеса не повредить его. Резким ударом по направлению снизу вверх снимите руль со шлицов.

Открутите винты крепления и снимите контактное кольцо звукового сигнала.

Некоторые партии автомобилей выпускались не небольшими отличиями, так имеется сдвоенная впадина на ступице рулевого колеса, а на верхнем конце вала сдвоенный шлиц. Всё это для посадки рулевого колеса в строго определённом положении.

После того как рулевое колесо было установлено на место необходимо убедиться в правильном положении на валу. При прямолинейном движении автомобиля, лучи руля должны быть в строго горизонтальном положении. Это необходимо для чёткого автоматического выключения указателя поворотов.

При окончательной установке руля закерните гайку крепления руля в оном положении.

Здравствуйте, из данной статьи Вы узнаете, как заменить руль на автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107. Конечно, снятие руля это операция не их частых, но все же бывает приходится снимать руль для восстановления проводки звукового сигнала, либо же для замены старого руля на новый, когда он сильно стирается, хотя сейчас руль чаще меняют на «спортивный». Для замены руля Вам понадобится головка на 24 и шлицевая отвертка. Перед тем, как приступать к замене руля необходимо выставить колеса и руль прямо, это нужно для того, чтобы при установке руля на место не сбить его обычное положение. Теперь берем шлицевую отвертку и снимаем заглушку по центру рулевого колеса

После этого головкой на 24 отворачиваем гайку крепления руля к рулевому валу

Но полностью гайку сразу отворачивать не стоит, сначала сбейте руль с рулевого вала, а потом до конца отворачивайте гайку, иначе при выбивании руля можно травмироваться

Установка руля производится в обратной последовательности, главное проследите, чтобы выступы на облицовке рулевого вала сошлись с прорезями на рулевом колесе

Avtochanel

Из этой статьи вы узнаете о том, как снять руль на автомобиле ВАЗ 2101-2107, какие инструменты для этого потребуются, а главное — как не получить травму при проведении данной работы.

Снятие и установка руля может производиться по нескольким причинам:

• замена обычного руля на новый или спортивный вариант
• после проведения регулировок углов установки колес (развал-схождение) требуется установить руль в правильное положение
• необходимо снять руля для получения доступа к замене других деталей, например, подрулевых переключателей

Порядок работ по снятию руля:

• Отсоединяем минусовую клемму аккумуляторной батареи, чтобы при работе с рулевым колесом случайно не включить звуковой сигнал.
• Отверткой снимаем заглушку в центре рулевого колеса. (рис. 1)
• Торцевым ключом «на 24» отворачиваем гайку крепления руля. (рис. 2)
• Снимаем рулевое колесо. (рис. 3)

Замена руля lada 2106 (ваз 2106)

Сразу оговорюсь, что руль на моей ВАЗ 2106 не стандартный, так что порядок его замены буду показывать именно на нем. Но на самом деле данная процедура мало чем отличается от типа рулевого колеса, так как смысл все равно один. Итак, для выполнения этого ремонта, вам понадобятся следующие инструменты:

Итак, начинаем все с извлечения заглушки на руле, которая вынимается простым поддеванием отверткой:

После этого отсоединяем провода от кнопки подачи звукового сигнала:

Затем можно замком зажигания заблокировать руль в неподвижном состоянии или же выкрутить его до конца влево. И накидываем головку на гайку крепления, после чего откручиваем ее:

Обязательно пометьте положение рулевого колеса до снятия, чтобы потом поставить его в точности, как было до этого. Если не удается усилием рук снять его, то можно с обратной стороны постучать по нему с разных сторон, чтобы сбить с вала:

И теперь можно снимать «баранку» без проблем:

Цена нового руля на ВАЗ 2106 и другие модели «классики» варьируется от 500 до 1000 рублей, в зависимости от ваших предпочтений и вкусов.

Снятие рулевого колеса производят в случаях повреждения его, для замены контактного кольца выключателя звукового сигнала или для замены рулевого вала. Для снятия нам потребуются отвертка, головка на «24» с удлинителем.

Перым делом выставляем руль таким образом, чтобы он соответствовал прямолинейному движению автомобиля

Осторожно, отверткой, обмотанной чистой тряпочкой подденьте и снимите декоративную накладку звукового сигнала. Далее маркером нанесите на рулевой вал и ступицу рулевого колеса метки, которые будут определять их взаимное положение, метки наносите лишь в том случае если вы руль снимаете не для замены, а для выполнения иных ремонтных работ

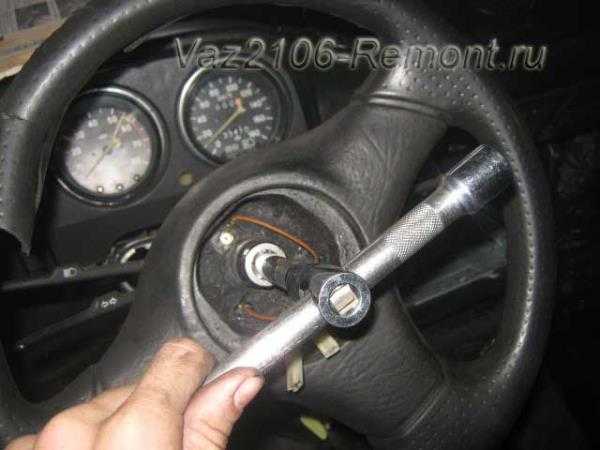

Головкой на «24» и удлинителем под нее, ослабьте и отверните гайку крепления рулевого колеса. Гайку не выкручивайте полностью. В силу того, что руль садиться плотно на конус, если вы выкрутите гайку полностью, при дальнейшем снятие руля он может резко соскочить и нанести травму, поэтому в нашем случае гайка будет служить в качестве ограничителя. Строньте с места рулевое колесо, для этого резко ударьте обоими руками снизу по ободу колеса в районе ступиц. Теперь можно отвернуть гайку полностью и снять рулевое колесо.

Установите новый руль и произведите сборку в порядке обратном снятию.

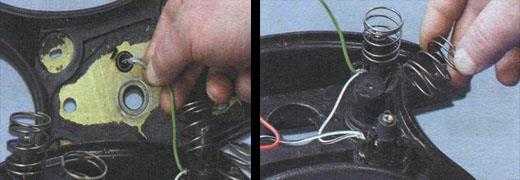

В случае если вы снимали руль для замены выключателя звукового сигнала, вам необходимо:

• Отвернуть шесть винтов крепления выключателя.
• Снимите две изоляционные втулки средних болтов и снимите выключатель.
• Отсоедените провод от контактного кольца.
• Снимите пружины выключателя (4шт).
• Отверните три винта крепления контактного кольца и снимите его.

Произведите необходимые вам ремонтные работы. Сборку производите в порядке обратном снятию. Установите рулевое колесо ваз 2106 обратно на автомобиль.

Почему необходим новый руль для ВАЗ 2106? В какой-то мере, это риторический вопрос, так как столь старому, как морально, так и физически, транспортному средству, просто необходимы новые, более современные и соответствующие новым требованиям элементы. Тем не менее, если говорить конкретно про руль, то найдутся и более веские аргументы. Старый, он же родной руль на автомобиле ВАЗ 2106 — это громоздкий, несуразный и узкий элемент управления автомобиля. Нужны ещё какие-то аргументы в пользу замены?

Каким должен быть новый руль ВАЗ 2106? К примеру, можно поставить спортивный руль небольшого диаметра, тем более что некоторые знатоки рассказывают, что установка спортивного руля если не повышает мощность автомобиля по факту, то по ощущениям прирост в 7-10 лошадиных сил имеется.

Мы предлагаем установить новый руль для ВАЗ 2106 самостоятельно, тем более что сделать это совсем не трудно. Нужно начать с демонтажа старого руля. Первым делом снимаем сигнал, после этого откручиваем сам руль. При этом главное запомнить положение руля перед его съемом, чтобы не пришлось заниматься длительной регулировкой. Под новый спортивный руль можно установить подслушивающее устройство, в наше современное время такой девайс лишним не будет.

Да и ещё может случиться проблема с отключением поворотников, которая, в принципе, без труда решается за счет установки двух п-образных фиксаторов. Чтобы снять и установить новый руль, нужен ключ на «26» и отвертка. Старый руль нужно сохранить для прохождения технического осмотра. Среди недостатков нового руля можно выделить трудность при повороте, так как он меньше по диаметру, но в целом, ощущения от вождения намного лучше. Стоить спортивный руль будет не так много, где-то 50 долларов, если брать на авторынке.
