Установка цепи грм ваз классика

Замена ГРМ на Ваз 2105, 2104, 21072: натяжение, метки

В этой статье подробно распишем порядок замены ремня ГРМ на автомобилях Ваз 2105, 2104, 21072. На этих моделях установлен один двигатель Ваз 2105 поэтому регламент действий будет общий.

Особенности модели

Если обратиться к истории, то впервые ременной привод газораспределительного механизма в автомобилях Волжского Автомобильного Завода начал использоваться на модели ВАЗ 2105: двигатель с таким приводом был экспериментом, и ставился не на все автомобили (в некоторых из них использовался мотор от моделей ВАЗ 2101 и 2103, имеющих цепной привод ГРМ).

А также, эта версия стала первой в советской эпохе, в которой реализовали привод газораспределительного механизма с помощью ремня вместо цепи, как у остальных моделей. Этот опыт сложно назвать удавшимся, ведь двигатель стал известен своей нестабильной работой и частыми протеканиями моторного масла.

Но, стараниями советских инженеров, механизм абсолютно безопасен в использовании. Обрыв ремня на ВАЗ 2105 не приводит к столкновению поршней с клапанами, так как первые имеют сверху специальные округлые углубления, и это не потребует ремонта мотора.

При стандартном использовании замена ремня в 2105 необходима в следующих случая:

• Пробег составляет в районе 60 тысяч км.
• На резине появляются повреждения (надрывы, трещины).
• Выполняется крупный ремонт двигателя.

Параметры и особенности двигателя

Двигатель ВАЗ 2105 используется на моделях ВАЗ 2104, 2105 и 21072. Он имеет ременной привод распределительного вала, и следующие основные параметры:

• объём двигателя в 1.3 л,
• мощность в 64 лошадиные силы,
• максимальный объём багажного отдела – до 385 литров,
• трата топлива в городе – 10 литров на 100 км,
• в смешанном цикле – 8 литров на 100 км.

В автомобилях, основанных на этом моторе, используется масло 5W-30-15W40 и топливо Аи 93. Ресурс мотора, по данным завода – 125, на практике – около 200, 4 цилиндра и 2 клапана, система питания – карбюратор, тип – рядный. Крутящий момент составляет примерно 94 Нм на 3400 оборотов в минуту. Ход поршня и диаметр цилиндра – 66 и 79 мм соответственно.

И также, при ремонте ГРМ на 2105 не стоит забывать об особенностях этого двигателя. Использование в приводе газораспределительного механизма зубчатого ремня взамен классической металлической цепи позволило добиться более тихой работы машины. К тому же, натяжка ременной передачи перешла на автоматику, убрав лишнюю точку смазки, что позволило заметно сократить потери моторного масла.

Порядок замены

1. Убрать ремень генератора.
2. Убрать верхнюю крышку ремня.
3. Провернуть по часовой стрелке коленвал до того момента, когда совпадут метки на шестерне распределительного вала с меткой на его корпусе, на шкиве коленчатого вала и крышке привода.
4. Снять серединную и нижнюю крышку ремня (из всего 3 шт., первую сняли в п.1)
5. Снять пружину 7, ослабить болты 3, отвести кронштейн влево до отказа и снять ремень.
6. Надеть новый ремень, отжать кронштейн и поставить пружину 7.

Регулировка натяжения

По регламенту требуется каждые 15 тыс. км. Проверять натяжение ГРМ на этом моторе и по необходимости регулировать натяжение.

Для регулировки натяжения необходимо:

1. Снять кожух ремня ГРМ.
2. Ослабьте болты № 3.
3. Проверните коленвал за шестигранник храповика на несколько оборотов. Поворачивать его необходимо по часовой стрелке.
4. При выполнении предыдущего пункта пружина № 6 обеспечит оптимальное натяжение автоматически.
5. Затяните болты № 3.
6. Наденьте защитный кожух ремня ГРМ.

Частота замены ремня ГРМ на ВАЗ 2105

Замена ремня газораспределительного механизма на ВАЗ 2105 необходима примерно каждые 60 тысяч км пробега при стандартном использовании, но, при некоторых повреждениях появляется необходимость в замене ГРМ раньше стандартного срока. Несмотря на определённый ресурс мотора, установленный на заводе (в нашем случае – 125), довольно часто возникают неисправности и их устранение является критически важным для продолжения использования машины.

При появлении складок, трещин, разлохмачиваний ремня его необходимо заменить, так как при использовании ремня ГРМ на ВАЗ 2105 в таком состоянии возникает опасность разрыва при работе двигателя. При замасливании стоит тщательно протереть ремень тканью, предварительно обмакнув её в бензин.

Замена цепи ГРМ на ВАЗ 2107

Если приводное средство будет неисправно или вообще разрушится, есть риск существенной поломки двигателя. Многие моторы после обрыва цепи или ремня ГРМ требуют капитальной переборки и замены многих деталей, что стоит недёшево. Поэтому за техническим состоянием привода ГРМ нужно следить очень пристально, а в случае неисправностей обязательно менять. Замена цепи ГРМ на ВАЗ-2107 своими руками вполне возможна в силу относительной простоты и ремонтопригодности конструкции.

Возможные неисправности

Признаки того, что цепь растянулась и нужно диагностировать степень её исправности, следующие:

• посторонний стук и звяканье при работе мотора;
• сильное растяжение и выработка металла могут привести к нарушению фаз газораспределения, увеличению расхода топлива и другим неисправностям.

Если цепь лишь слегка потянулась, можно компенсировать проседание, увеличив прижим башмаком натяжителя. Когда же предел регулировок исчерпан, помочь может только замена цепи.

Растяжение цепи даже в несколько миллиметров заметен на глаз

Перескок цепи на один-два зубца шестерни ведёт к нарушению фаз газораспределения, что скажется на сбоях в работе даже на холостых оборотах, не говоря уже о работе под нагрузкой.

Замена цепи ГРМ

Быстрый способ

Стоит сразу оговориться, что этот способ не гарантирует длительную исправную работу двигателя. Применяйте его на свой страх и риск! Иногда быстрая замена цепи ГРМ оправдана, ели у вас есть с собой новая деталь, и вы обнаружили критическую неисправность цепи. Ехать дальше опасно. В этом случае быстрая замена цепи приведёт к меньшему риску, чем продолжение движения со старой. Делается это только для того, чтобы дотянуть до дома или ближайшей станции техобслуживания, где можно будет потратить больше времени для правильной установки передаточного механизма. Последовательность действий при быстром демонтаже такова:

1. Открыв капот, нужно снять крышку головки блока цилиндров. Откроется вид на распредвал с ведомой шестернёй.
2. Извлечь соединительный палец и разъединить приготовленную новую цепь. Ту же операцию необходимо проделать со старой цепью.
3. Соединить новую цепь к одному из концов старой.
4. Придерживая и подтягивая свободный конец старой цепи, специальным ключом проворачивать коленвал до тех пор, пока новая цепь не встанет на место старой.
5. После этого достаточно соединить и заклепать новую цепь. Сделать это будет нелегко, так как её будет натягивать неослабленный башмак натяжителя, до которого нельзя добраться, не сняв крышку двигателя.

Принцип быстрой замены заключается в снятии крышки блока клапанов

Как видно, при быстром способе нет никакой возможности отрегулировать новую цепь, которая с первых минут работы может начать изнашиваться. Поэтому попав в безвыходную ситуацию и применив быструю замену, не поленитесь затем в спокойных условиях сделать всё правильно и чётко.

Практичный способ

Вначале необходимо снять детали, которые закрывают доступ к передней части двигателя. Это декоративная решётка радиатора, сам радиатор, из которого нужно аккуратно слить антифриз. После этого порядок действий следующий:

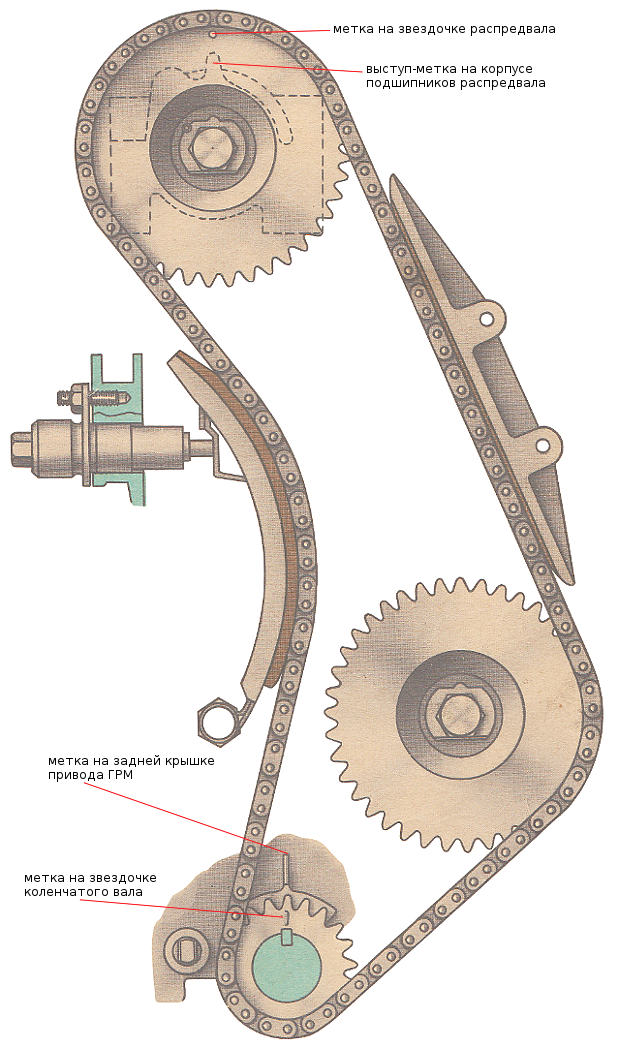

Коленчатый вал необходимо провернуть до совпадения метки на шестерне с отливом

Для того чтобы снять шкив коленвала понадобится накидной или рожковый ключ на 36

Для расшплинтовки подойдёт плоская отвёртка или зубило

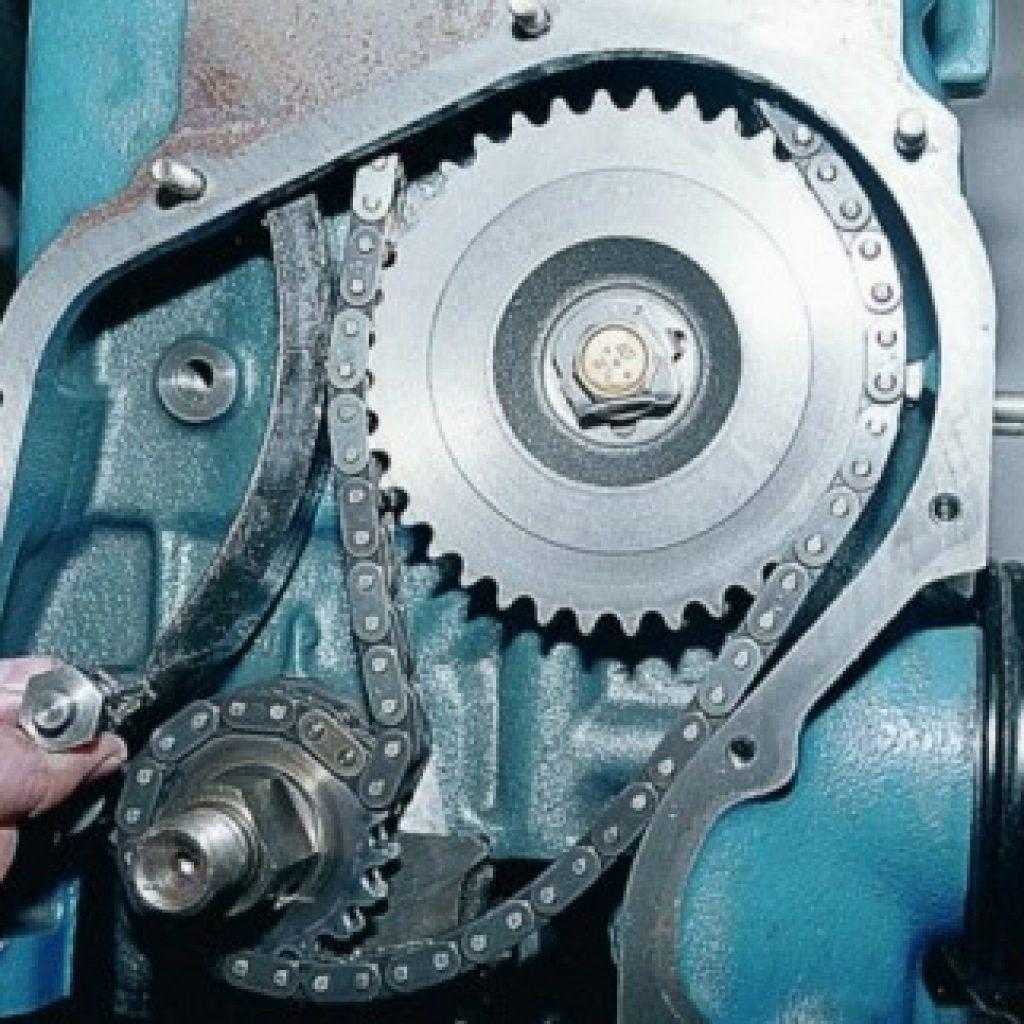

Установка

Первым делом выставьте положение коленвала. Шпонка, фиксирующая звёздочку, должна совпадать с меткой на корпусе блока цилиндров. Если совпадения нет, коленвал нужно будет принудительно прокрутить. После можно надевать цепь. Порядок следующий:

1. Сначала звенья накидываются на звёздочку коленвала и фиксируем специальным прижимным болтом.
2. Прикрутите успокоитель и башмак натяжителя, потом его можно будет отрегулировать.
3. Наденьте цепь на шестерню масляного насоса. Не забудьте водворить на место шплинт, который предотвратит откручивание крепежа во время работы двигателя.
4. В последнюю очередь цепь надевается на звёздочку распредвала. Помните, что её положение определяется совпадением меток. Шестерню с надетой цепью насадите на посадочную ось, прикрутите и зашплинтуйте.

Надетую цепь необходимо закрепить болтом

Финальным аккордом является прикручивание крышки

Видео: замена цепи и звёздочек на ВАЗ 2107

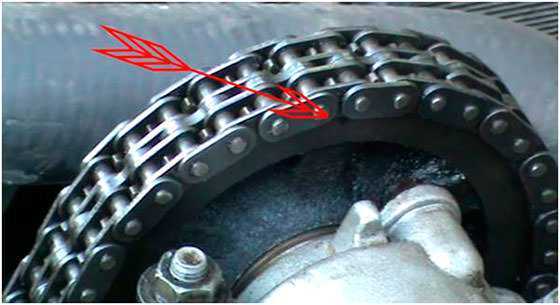

Двухрядная цепь ГРМ имеет гораздо больший ресурс, однако подобрать комплект деталей для её установки гораздо сложнее

Доработка системы питания

Лучше всего использовать модификации «Вебер», в этом случае на каждый карбюратор ВАЗ 2105 регулировка расхода топлива не такая сложная. Да и надежность у «Вебера» лучше. Для его установки понадобится набор слесарных инструментов, тройники, шланги и коллекторы от «Оки», маркировка которых есть в каталоге. Стоит при этом помнить, что добиться синхронной работы карбюраторов бывает очень сложно. И почему так бывает, сказать трудно. Скорее всего, каждый карбюратор ВАЗ 2105 уникален, и поэтому регулировка расхода топлива не получается идеальной. Так что два карбюратора — это весьма немалый риск. Хотя если все удастся настроить синхронно, то ДВС ВАЗ начнет работать очень ровно. А расход топлива на ВАЗ, хоть и вырастет, но не более, чем на 1 л.

Учитывая проблемный карбюратор ВАЗ 2105, регулировка расхода топлива которого отнимает массу времени, есть смысл перейти на инжектор. Для этого лучше купить все запасные части в официальном центре ВАЗ. Для установки имеется специальная схема, всю работу можно сделать за пару дней в гараже. После этого можно навсегда забыть про карбюратор ВАЗ 2105, регулировка расхода топлива которого так сильно изматывала. Вместе с тем инжектор тоже может потребовать начальной настройки.

Проверка цепи ГРМ двигателя ВАЗ 2101-2107

Двигатели «классических» автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 имеют цепной привод газораспределительного механизма (ГРМ).

Признаки растяжения цепи привода ГРМ

В случае появления повышенной шумности в работе двигателя со стороны привода ГРМ (двигатель тарахтит, цепь «хлопает»), неустойчивых оборотов холостого хода (двигатель «троит»), снижения мощности и приемистости, «провалов» после нажатия на педаль газа необходимо в числе прочего проверить не растянулась ли цепь. В случае ее сильного растяжения смещаются фазы ГРМ (положение распределительного и коленчатого валов относительно друг друга).

Если присутствуют перечисленные признаки не следует тянуть с проверкой цепи, так как возможна поломка успокоителя цепи и ограничительного пальца.

Способы проверки растяжения цепи ГРМ на двигателях ВАЗ 2101-2107

Растянутая цепь начинает оказывать негативное воздействие на работу двигателя при растяжении более 4 мм. До этого предела ее натяжение можно отрегулировать натяжителем.

Перед проверки снимаем клапанную крышку двигателя для обеспечения доступа к цепи.

Первый способ проверки цепи

Приподнимаем вверх рукой звенья цепи посередине звездочки распредвала. Если звенья приподнимаются выше середины высоты зуба звездочки, цепь растянута и подлежит замене.

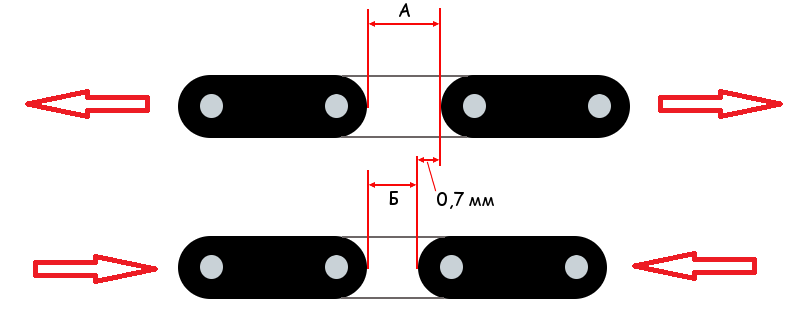

Второй способ проверки цепи

Ослабляем натяжение цепи. Приподнимаем ее и руками растягиваем ее звенья в разные стороны. Измеряем расстояние на которое сместятся звенья относительно друг друга (расстояние «А»). Сжимаем звенья, сдвигая их друг к другу на максимальное расстояние. Вновь измеряем расстояние между звеньями (расстояние «Б»). Вычитаем из расстояния «А» расстояние «Б» (определяем суммарный зазор в двух соединениях, который образуется за счет износа втулок и осей звеньев). Предельный износ 0,7 мм, что для звеньев всей «короткой» цепи составит 3,99 мм, «длинной» 4,06 мм. Это равно или превышает предел растяжения в 4 мм.

Помимо проверки на растяжение производим визуальный осмотр цепи. В случае наличия скола втулок и трещин цепь подлежит замене.

Примечания и дополнения

Аналогичную проверку можно проводить на двигателях автомобилей Нива, так как привод ГРМ у них так же цепной.

Назначение и характеристики цепи

Приводной механизм ГРМ мотора ВАЗ 2106 решает 3 задачи:

1. Вращает распределительный вал, открывающий впускные и выпускные клапаны в головке цилиндров.
2. Посредством промежуточной звёздочки приводит в действие масляный насос.
3. Передаёт вращение валу распределителя зажигания — трамблёру.

Длина и количество звеньев основного элемента привода — цепи — зависит от типа силового агрегата. На «шестые» модели «Жигулей» производитель устанавливал 3 разновидности моторов с рабочим объёмом 1,3, 1,5 и 1,6 литра. В двигателе ВАЗ 21063 (1,3 л) длина хода поршня составляет 66 мм, на модификациях 21061 (1,5 л) и 2106 (1,6 л) – 80 мм.

Соответственно, на силовых агрегатах с разным рабочим объёмом используются цепи двух размеров:

• двигатель 1,3 л (ВАЗ 21063) – 114 звеньев;
• моторы 1,5—1,6 л (ВАЗ 21061, 2106) – 116 звеньев.

Как во время покупки проверить длину цепи, не пересчитывая звеньев? Вытяните её на всю длину, уложив обе части вплотную друг к другу. Если оба конца выглядят одинаково, перед вами запчасть на 116 звеньев для двигателей с большим ходом поршня (1,5—1,6 л). На короткой цепи для ВАЗ 21063 одно крайнее звено повернётся под другим углом.

как установить (фото и видео)

Газораспределительный механизм и его привод двигателя семерки производства Волжского автозавода остался прежним – цепным. Вытяжка и чрезмерный износ цепи ГРМ на силовом агрегате ВАЗ 2107 системой питания типа инжектор приводит:

• затруднению при запуске двигателя;
• нестабильной работе во всех режимах особенно на холостом ходу;
• резкому увеличению потребления топлива;
• образованию нагара на посадочных местах клапанов;
• возможно повреждение датчиков системы управления впрыском и каталитического нейтрализатора.

Во избежание негативных последствий ослабления или вытяжки цепного привода двигателя автомобиля ВАЗ 2107 необходимо своевременно проводить регламентные работы. Перечень операций по техническому обслуживанию силового агрегата с системой питания инжектор определяется сервисной книжкой. Контроль состояния цепи ГРМ и зазоров между кулачками распредвала и рычагами клапанов осуществляется через каждые 30 тысяч км пробег.

На гарантийных ВАЗ 2107 с системой питания типа инжектор такие работы лучше проводить в авторизованном автотехцентре. В случае возникновения неисправностей по вине автозавода устранение их будет производиться за счет производителя. По окончании этого срока обслуживание ГРМ и других систем автомобиля может выполняться и самостоятельно.

Подготовка к проведению сервисных операций

Контроль натяжения цепного привода механизма газораспределения начинается на двигателе с системой питания типа инжектор или карбюратор схожи между собой. Операция выполняется в установленной производителем последовательности:

Выставляем автомобиль на ровной площадке с твердым покрытием и фиксируем его самопроизвольного перемещения путем установки упоров под колеса и включения стояночного тормоза. Рычаг переключения передач выставляем в нейтральное положение.
С головки блока цилиндров снимаем крышку, отвернув по ее контуру все гайки при помощи трубчатого ключа. Старую прокладку рекомендуется при этом заменить, применение герметиков не допускается.
При помощи ключа на «38» проворачиваем коленчатый вал двигателя ВАЗ 2107 для того чтобы совместить метки на подвижных деталях и стационарных

При выполнении данного действия необходимо проявлять осторожность, а места расположения контрольных точек следует подсвечивать фонариком или переноской.
Совмещаем две метки: первая — на шкиве ремня привода генератора со специальным выступом на корпусе крышки, вторая на верхней звездочке механизма газораспределения силового агрегата ВАЗ 2107 с системой питания инжектор.

При таком взаимном расположении деталей поршень четвертого цилиндра находиться в мертвой точке вверху. Теперь можно приступать к выполнению сервисных работ на системах двигателя, в частности, ГРМ и некоторых других.

Выполнение технического обслуживания силового агрегата

На подготовленном таким образом автомобиле проводится ряд операций и ремонтных работ, и в том числе следующие:

• Натяжка цепи привода ГРМ, а также замена его узлов и деталей как на силовых агрегатах с системой питания типа карбюратор, так и инжектор.
• Регулировка клапаном, вернее, теплового зазора между кулачками распредвала и коромыслом. В таком случае метки на деталях ГРМ выставляются в начале процедуры и в конце ее.
• Настройке системы зажигания силового агрегата, в этом случае для достижения наилучшего результата рекомендуется применять специальный прибор – тестер.

Автомобиля ВАЗ 2107 с инжекторным двигателем выпускаются до сих пор на предприятиях в нашей стране. Они отличаются высокой надежностью и экономичностью при доступной цене, этим собственно и определяется их высокая популярность у потребителя.

ЦЕПНОЙ ПРИВОД ГРМ ВАЗ 2107 — ОПИСАНИЕ

Цепная передача механизма ГРМ ВАЗ 2107 имеет большой ресурс, но когда-то приходит черёд и её замены. Необходимость в этом возникает в результате растяжения звеньев, когда натяжитель цепи уже не справляется с возлагаемыми на него функциями. Кроме этого, детали, отвечающие за нормальную работу привода ГРМ, со временем также подвергаются износу.

Основными элементами привода ГРМ ВАЗ 2107 являются цепь, успокоитель, башмак, натяжитель и звёздочки

УСПОКОИТЕЛЬ

В цепном приводе механизма газораспределения ВАЗ 2107 для гашения рывков и колебаний цепи применяется успокоитель. Без этой детали, при увеличении амплитуды колебаний, цепь может слететь с шестерён либо вовсе оборваться. Обрыв цепной передачи наиболее вероятен при максимальных оборотах коленчатого вала, что происходит мгновенно. В момент обрыва выходят из строя впускные и выпускные клапаны. После таких повреждений двигателю в лучшем случае потребуется капитальный ремонт.

Успокоитель цепи предназначен для гашения колебаний цепного привода во время работы двигателя

По своей конструкции успокоитель представляет собой пластину, которая выполнена из высокоуглеродистой стали с двумя отверстиями для крепления. Ещё одним элементом, одновременно отвечающим за успокоение и натяжение цепи, является башмак. Его трущаяся поверхность выполнена из полимерного материала высокой прочности.

Башмак натяжителя обеспечивает натяжения цепи, исключая её провисание

НАТЯЖИТЕЛЬ

Исходя из названия, можно понять, что устройство предназначено для исключения провисания цепи ГРМ во время работы двигателя. Существует несколько разновидностей таких механизмов:

• автоматические;
• механические;
• гидравлические.

Автоматические натяжители появились не так давно, но уже успели показать свои положительные и отрицательные стороны. Основным преимуществом изделия является то, что нет необходимости в периодической регулировке натяжки цепи, поскольку механизм удерживает её постоянно в натянутом состоянии. Из недостатков автонатяжителя выделяют быстрый выход из строя, высокую стоимость, плохое натяжение, о чём свидетельствуют отзывы некоторых автовладельцев.

Гидравлические натяжители работают в результате воздействия масла под давлением, которое подводится от системы смазки двигателя. Такое конструктивное исполнение не требует вмешательства со стороны водителя по части регулировки цепной передачи, но механизм иногда может подклинивать, что сводит на нет все его преимущества.

Наиболее распространённым натяжителем является механический. Однако он имеет существенный недостаток: изделие засоряется мелкими частичками, в результате чего плунжер заклинивает и механизм неспособен выполнять свои функции во время регулировки натяжения.

Натяжитель обеспечивает натяжение цепи и позволяет выполнять регулировку, когда это необходимо

ЦЕПЬ

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов: на них стоят шестерни, на которые надевается цепь. После запуска силового агрегата, посредством цепной передачи обеспечивается синхронное вращение указанных валов. При нарушении синхронности по каким-либо причинам, происходит сбой в работе механизма ГРМ, в результате чего стабильная работа двигателя нарушается. В такой ситуации наблюдаются провалы мощности, ухудшение динамики, увеличение расхода топлива.

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов

По мере эксплуатации автомобиля цепь растягивается, поскольку на неё возлагаются высокие нагрузки. Это говорит о необходимости периодической регулировки. В противном случае провисание приведёт к перескакиванию звеньев на шестернях, в результате чего нарушится работа силового агрегата. Чтобы этого не происходило, заводом рекомендуется проводить регулировку натяжения цепи каждые 10 тыс. км. пробега.

Установка нового ремня ГРМ

Для установки новой ременной передачи ГРМ необходимо выполнить нижеописанные действия.

• Для начала устанавливаем шкивы распредвалов по меткам, после чего надежно фиксируем их от случайного проворачивания.
• Чтобы выставить по метке коленвал, необходимо открыть смотровое окно в картере сцепления. Только при условии совпадения всех меток гарантирована корректная установка новой ременной передачи.
• После выставления узлов ГРМ по меткам, ставим новые ролики (натяжения и обводной).
• Сам ремень продевается через помпу и сначала располагается на шкиве коленвала.
• Установка ремня на шкивы распредвалов происходит в последнюю очередь.
• Положение натяжителя, предварительно смазанного с обеих сторон машинным маслом, корректируется при помощи спецключа и против часовой стрелки*.
• Дальнейший монтаж производится в обратной разборке последовательности. Если случайно сбиваются метки, то их обязательно нужно выставлять заново.
• По окончанию работ следует завести двигатель и послушать, нет ли посторонних шумов. Если со стороны ГРМ доносится какой-либо шелест или гул, это скорее всего значит, что ремень натянут слишком сильно, и его нужно немного отпустить.

*Для правильного натяжения ременной передачи ГРМ необходимо, чтобы часть ремня между шкивами валов проворачивалась на 90° без прикладывания серьезных усилий. Если это делается практически без применения силы, то требуется большая натяжка ремня. Если же ремень вообще не удается повернуть, то следует ослабить натяг.

Основные элементы натяжительной системы цепи ГРМ

Цепь ГРМ в моторе держится не только на трёх звёздочках, о которых говорилось выше. Её поддерживает ещё несколько важных устройств.

Натяжительная система цепи ГРМ состоит из нескольких важнейших элементов

Разберёмся с ними подробнее.

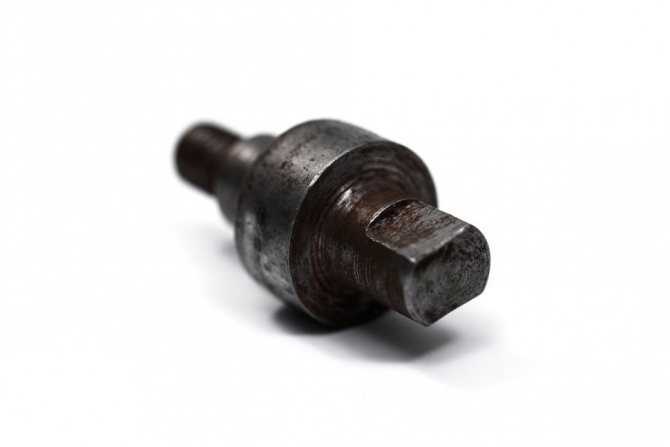

Ограничительный палец цепи ГРМ

Цепь ГРМ в двигателе ВАЗ 2107 поддерживается с помощью сложной системы натяжения. Одним из элементов этой системы является ограничительный палец. Это небольшая деталь цилиндрической формы, вкрученная в стенку блока цилиндров. Располагается палец рядом со звёздочкой коленчатого вала. Назначение пальца состоит в следующем: если натяжение цепи ГРМ внезапно ослабнет, палец не позволит цепи соскочить со звёздочки коленвала.

Конструкция ограничительного пальца предельно проста — это обычный болт с усечённой по бокам головкой

Цепь при этом начнёт задевать за ограничитель с характерным звяканьем, которое обязательно привлечёт внимание водителя, поскольку звук этот будет слышен даже в салоне. В случае обрыва цепи ограничитель не позволит ей полностью слететь со звёздочки и сломать находящиеся рядом звёздочки маслонасоса и вала ГРМ. Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см

Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см.

О натяжителях цепи ГРМ

О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия. Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.

Натяжители механические

В механическом натяжителе усилие, необходимое для того, чтобы натяжительный башмак давил на цепь, создаётся обычной пружиной. Она давит на шток, он выдвигается из корпуса и давит на башмак. А башмак, в свою очередь, давит на цепь, постоянно гася её колебания.

Главным элементом механического натяжителя является плунжерная пружина

Пружина в таком натяжителе регулируется обычной плунжерной гайкой. Если водителю нужно немного подтянуть цепь, он просто слегка подтягивает гайку, устраняя провисание.

Механические натяжители для ВАЗ 2107 отличаются надёжностью и простотой конструкции

Натяжители автоматические

Автоматические натяжители устанавливались на более поздние модели ВАЗ 2107. В отличие от механических устройств, в конструкции этого натяжителя предусмотрена зубчатая планка с храповиком.

Основным элементом автоматического натяжителя цепи ГРМ является зубчатая планка

Плунжерная пружина давит на эту планку, а планка передаёт это усилие на башмак. Храповик не позволяет планке вернуться в исходное положение. Таким образом сохраняется постоянное натяжение цепи ГРМ.

Найти в продаже автоматические натяжители для ВАЗ 2107 в последнее время всё труднее

Натяжители гидравлические

Эти натяжители устанавливались в самые последние модели ВАЗ 2107. Главным отличием этих устройств является принцип их работы. Усилие в гидравлическом натяжителе создаётся не с помощью пружины, а с помощью давления масла. Оно подаётся на натяжитель по армированному шлангу высокого давления.

Масло подаётся в гидравлический натяжитель по специальному армированному шлангу

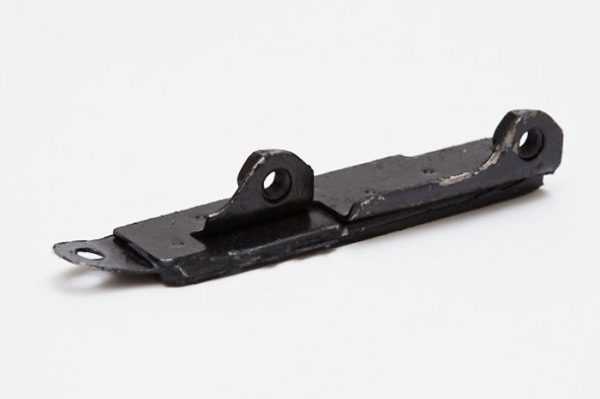

Успокоитель цепи ГРМ

Успокоитель цепи ГРМ — это ещё один незаменимый элемент системы натяжения, без которого равномерная работа цепи ГРМ невозможна. Успокоитель представляет собой металлическую пластину, которая крепится к стенке блока цилиндров.

Успокоитель цепи ГРМ на «семёрке» представляет собой простую металлическую пластину, держащуюся на двух болтах

Находится эта пластина напротив натяжителя, то есть воздействует успокоитель на вторую половину цепи. Поскольку натяжитель давит на цепь очень резко, противоположная сторона этой цепи неизбежно начинает вибрировать. Для гашения этой вибрации и нужен успокоитель. Цепь, задев за пластину успокоителя, теряет часть энергии и амплитуда её колебаний существенно уменьшается. Без сдерживающего действия успокоителя цепь будет растягиваться гораздо быстрее.
