✅ как выставить зажигание на ваз 2115

Подготовительные работы

Чтобы заменить ремень ГРМ ВАЗ 2114 своими руками понадобиться подъёмник, смотровая яма в гараже. Когда нет ни того ни другого, вполне подойдёт любая ровная площадка.

Автомобиль устанавливают на месте проведения работы, затягивают трос ручного тормоза, рычаг переключения передач ставят в нейтральное положение. Под задние колёса необходимо установить противооткатные башмаки. Баллонным ключом срывают колёсные болты на колесе в передней части машины с правой стороны, приподнимают транспортное средство автомобильным ручным подъёмником, подставляют надёжный упор под кузов и демонтируют колесо. Теперь можно начать выполнять операцию по замене ремня ГРМ на ВАЗ 2114 8 клапанов.

Сроки и периодичность

Согласно регламенту проведения технических работ, на ВАЗ 2114 процедуру замены ремня и роликов ГРМ следует проводить каждые 120 тысяч километров. Впрочем, в реальности этот срок обычно наступает раньше. Многие автолюбители советуют подготовиться к замене уже через 90 тысяч километров. Не стоит забывать и о регулярном осмотре компонентов системы распределения газов. В случае если вы заметили малейшие неполадки, дефектные компоненты следует немедленно заменить. Несвоевременна замена неисправных паразитных роликов рано или поздно приведёт к обрыву ремня ГРМ. В ходе обрыва имеет место рассинхронизация клапанов и поршня, что приводит к поломкам и деформации данных компонентов.

Снимаем старый ремень ГРМ

Порядок выполнения работ

1.Машину устанавливаем на горизонтально ровной площадке, фиксируем ее стояночным тормозом.

2.В моторном отсеке необходимо снять защитную пластиковую крышку ГРМ. Для этого отворачиваем 3 болта ее крепления (ключ на 10).

3.Баллонным ключом слегка откручиваем болты крепления диска переднего правого колеса.

4.Приподнимаем домкратом кузов автомобиля возле правого переднего колеса. Полностью выкручиваем болты, крепящие диск, демонтируем колесо.

5.Откручиваем два болта, крепящие защитный кожух (защиту двигателя) в районе правого переднего колеса.

6.Отгибаем защитный кожух.

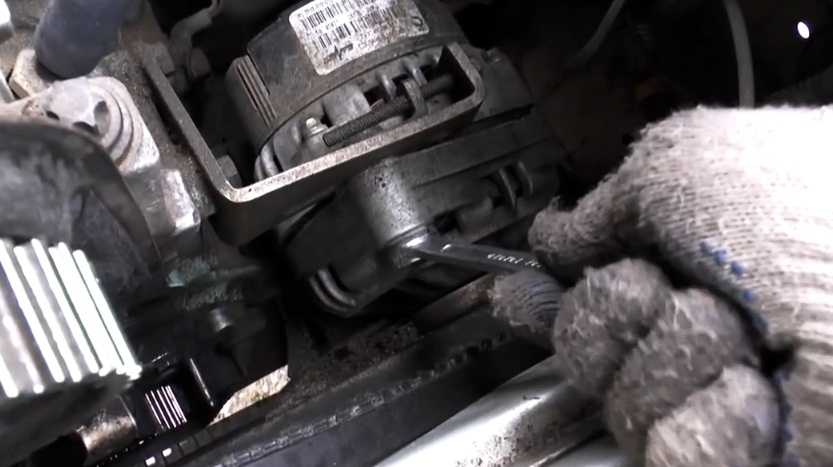

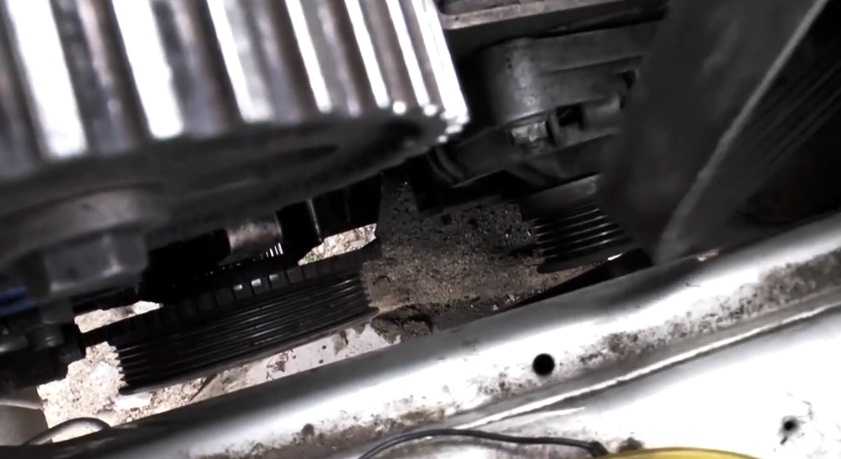

7.Ослабляем натяжение ремня генератора, откручивая гайки натяжителя (ключи на 10 и на 13).

8.Смещаем генератор в сторону шкива коленвала.

9.Демонтируем ремень генератора.

10.Теперь нужно демонтировать шкив коленвала. Его крепит болт на 19. Очень часто открутить его достаточно проблематично, так как сам шкив необходимо зафиксировать. В карбюраторных двигателях он имеет отверстия, расположенные по окружности. Здесь проще вставить в одно из отверстий отвертку или ключ, и таким образом его обездвижить. В инжекторных моторах таких отверстий нет, поэтому зафиксировать коленвал можно, либо обездвижив маховик, вставив отвертку между его зубьев и корпусом картера сцепления, либо же уперев ключ (изогнутый торцевой) в правую рулевую тягу, как показано на фото, и провернуть коленвал при помощи стартера.

11.Выкручиваем болт, снимаем приводной шкив генератора, вкручиваем болт обратно.

12.Снимаем ремень привода ГРМ.

13.Отпускаем гайку ролика натяжителя (ключ на 13).

14.Демонтируем ролик натяжителя, а на его место устанавливаем новый, не затягивая гайку его крепления.

15.Теперь необходимо выставить распредвал и коленвал по меткам. Чтобы это осуществить, берем ключ на 17, накидываем его на болт фиксации шестерни распредвала и вращаем его, пока метка на ней не совпадет с выступом на внутренней защитной (металлической) крышке ремня. Далее, этим же ключом, накинутым на болт крепления шкива коленвала, вращаем коленвал до совпадения меток на шестерне привода ГРМ (высверленная воронка) и на корпусе двигателя (отлитый выступ).

16.Дополнительно не помешает убедиться и в соответствии положения маховика. Метка на нем должна совпадать с выемкой на корпусе картера сцепления.

17.Если все в порядке, переходим к установке.

Датчики и метки системы зажигания

Для правильной работы системы зажигания компьютеру необходимо считать правильную информацию с датчиков. В последующем эта информация обработается в соответствии с топливными картами, зашитыми в инжектор.

Основной сигнал поступает от датчика коленвала. Этот датчик показывает, в каком положении находится коленвал в данный момент времени и ориентируясь на него, рассчитывает, в какой момент надо впрыснуть топливо, и в какой момент поджечь это самое топливо, в зависимости от оборотов двигателя, которые также определяются по этому датчику.

А вот так выглядит типичный сигнал, получаемый компьютером с датчика коленвала

Обратите внимание на 270°- это как бы нулевая точка, показывающая компьютеру, что произведён оборот двигателя и начинается новый цикл. Достигается это за счёт отсутствия зуба на задающей звёздочке коленвала. вопрос: как выставляется зажигание на инжекторных движках? Свечки чернеют, в сервисе произнесли что зажигание запаздывает, и они решить эту делему не имеют основы для того, но вроде как на теоретическом уровне может быть

вопрос: как выставляется зажигание на инжекторных движках? Свечки чернеют, в сервисе произнесли что зажигание запаздывает, и они решить эту делему не имеют основы для того, но вроде как на теоретическом уровне может быть.

Как осознать чернеют. 1. Вкрутил новые завел. 5 мин, вывернул Темные.4. Прошел 20000, вывернул. темные.Угол опережения зажигания выставляется автоматом раз в секунду, и он (угол опережения) находится в зависимости от многих характеристик: частота вращения колен вала, нагрузка на движок (массовый расход воздуха либо положение дроссельной заслонки), температуры ох. воды, наличие детонации.Итак вот итоги:1. Опиши тщательно в каких обстоятельствах свечки чернеют??2. Смени заправку (попробуй)3. Сколь за день пробега. 4. Конечно заехать в сервис и поглядеть совпадение меток для установки ремня ГРМ, может некорректно поставили иначе говоря проскочил (изредка, увы бывает).Заедь это в другой сервис, не где произнесли про зажигание » с опозданием», они сами.

Момент зажигания топливовоздушной консистенции в камере сгорания — это момент образования искры меж электродами свечки. Установка момен та зажигания — это возможность воспламенения консистенции при определен ном положении поршня относительно ВМТ.

Свойства автоматических регуляторов момента зажигания показаны на рис.1

Как выставить зажигание на ваз 2114 инжектор.

Потому что ориентироваться проще по коленчатому валу (шкиву, маховику), то зажигание до ВМТ (опережение), в ВМТ и за ВМТ (запаздывание) принято оценивать в угловых градусах по коленчатому валу со знаком V’ либо ь—» (рис. 5).

Шкала а возможно в лючке карте ра сцепления по другому на шкиве (рис. 5). В начале риска (метка ВМТ в соответственных цилиндрах) — на маховике, а во 2-м — штифт в крышке механизма газораспределе ния (шкала на шкиве). По причине с ме ньшим поперечником шкива по сравне нию с маховиком шкала может охва тывать весь спектр конфигурации угла момента зажигания.

На каком бы автомобиле не устанавливалось зажигание, начи нать.

Модуль зажигания ВАЗ 2114 — более совершенное решение, чем традиционная катушка «бобина», которую устанавливали на «классику». Все же, проверка данного элемента не должна вызывать трудности даже у начинающих автомобилистов.

Как правильно выставить зажигание

Выставление меток на инжекторном двигателе корректирует не только угол опережения зажигания, но и согласовывает работу газораспределительного механизма и системы впрыска.

Поэтому правильно выставляя метки на двигателе ВАЗ-2114, мы полностью регулируем работу всех его систем.

Начать регулировку стоит с подготовки — установки автомобиля на ровной площадке и затяжке ручника. Можно воспользоваться несколькими методиками, но мы предложим одну из оптимальных, без особых акробатических трюков, которые не особо желательны, тем более в зимнее время.

Работа проводится в следующем порядке:

Для удобства выполнения работы рекомендуется снять правое переднее колесо. Оно откроет полный доступ к механизму привода газораспределительного механизма, а так можно выставить метки точнее и быстрее. Кроме этого предварительно нужно снять пластиковый кожух приводного ремня ГРМ из-под капота.

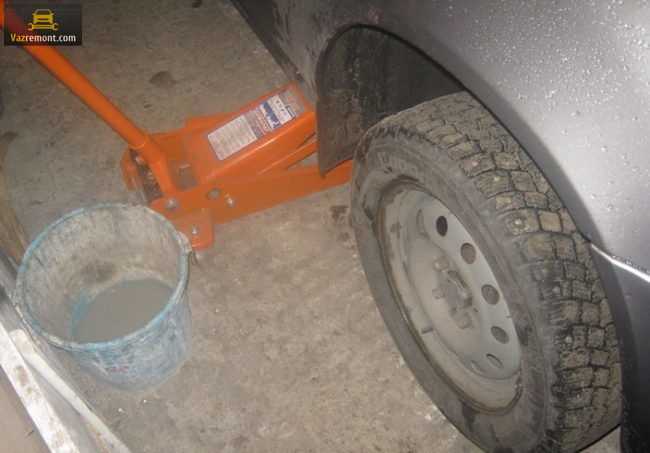

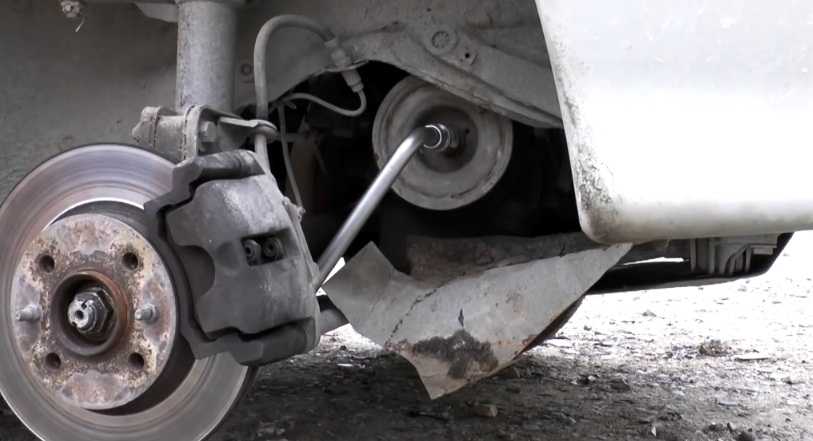

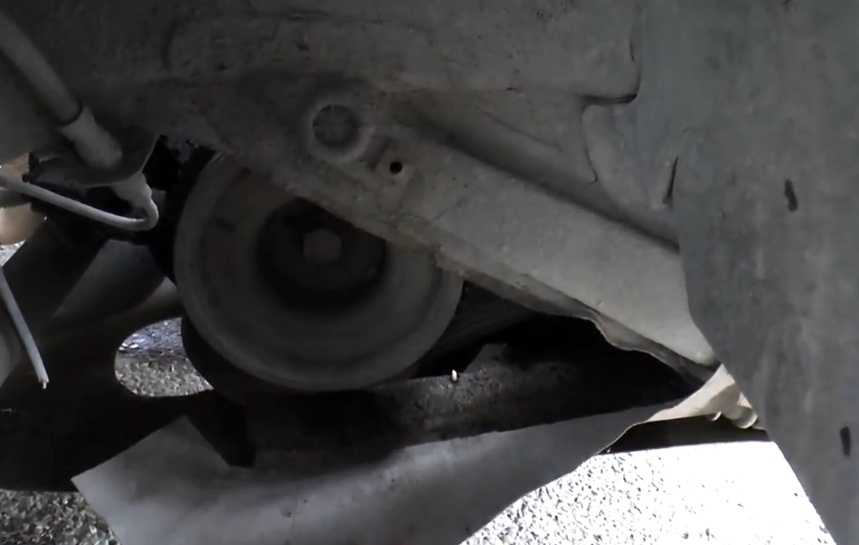

Сняли колесо и пластиковую защиту

Ослабление или демонтаж ремня привода ГРМ на ВАЗ-2114 (8 клапанов)

Перед тем как выставить зажигание по меткам или заменить ремень привода ГРМ, необходимо ослабить или же вовсе снять ремень привода генератора. Если ремень привода ГРМ в норме, то менять его не нужно, тогда отпадает необходимость в демонтаже и генераторного ремня.
Чтобы точно выставить и проверить положение коленвала, необходимо снять сам шкив привода генератора. Это делается головкой на 19. Если с первого раза не получится, можно упереть вороток в нижний рычаг передней подвески, и прокрутить коленвал стартером. Болт сорвётся обязательно.

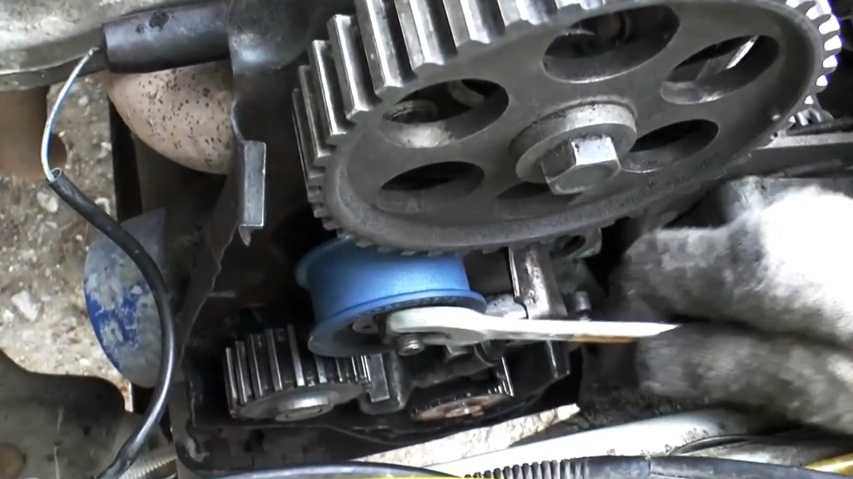

Теперь нужно ослабить ролик натяжения ремня привода ГРМ. Делаем это при помощи обычного рожкового ключа на 13.

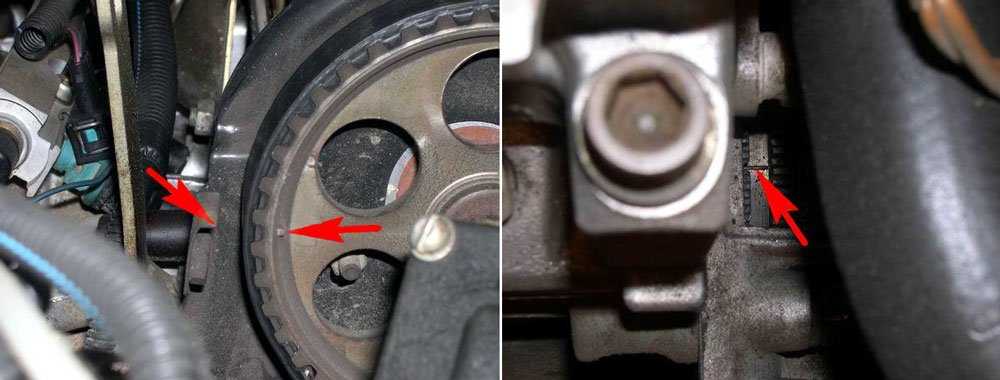

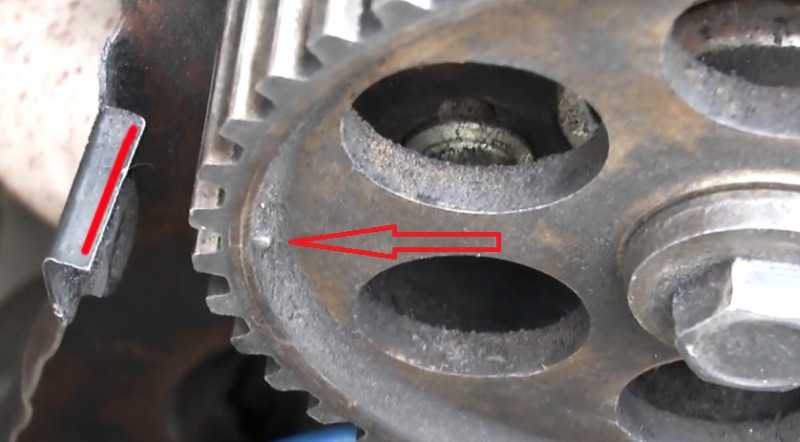

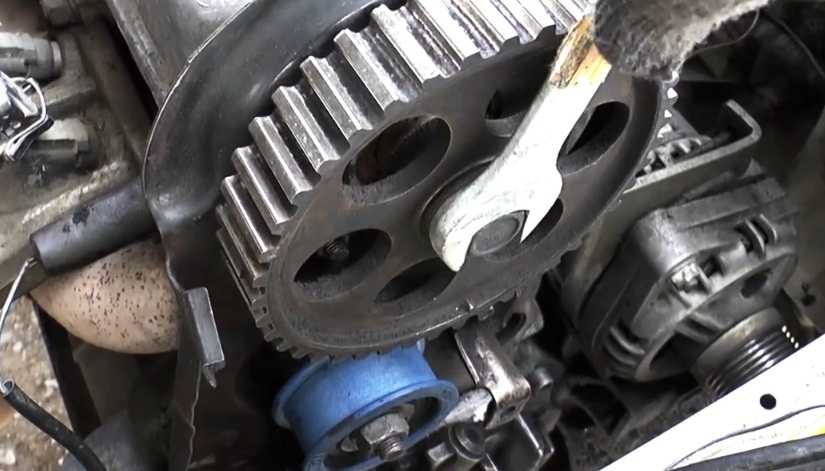

Контролируем положение шестерни привода распредвала. На ней есть метка, которая должна соответствовать метке на щитке механизма привода ГРМ. Подводим шестерню к метке.
Проверяем нижнюю метку на коленвале, точнее, на шестерне, которая жёстко зафиксирована на нем. Метка на шестерне должна совпасть с меткой в верхней части прилива блока цилиндров.

Проверка выставленного зажигания

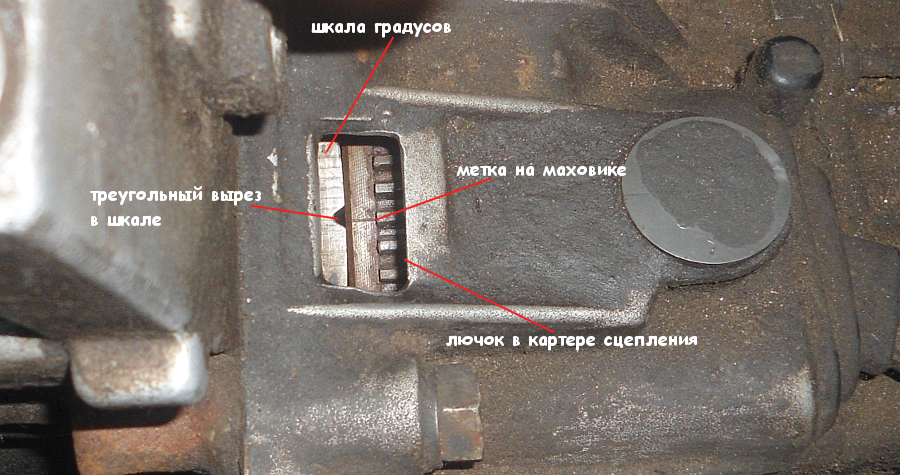

Проверяем соответствие метки на маховике с меткой на картере коробки передач. Для этого снимаем лючок в КПП, должна быть видна метка на маховике, которая в таком положении вала обязана совпадать с меткой на картере.

Сверка меток на лючке

Ремень одет и натянут

Замена ремня ГРМ ВАЗ 2114 8 клапанов

Замена топливного фильтра своими руками на автомобилях Рено Логан первых лет выпуска очень проста – достаточно загнать машину на яму или эстакаду. Учтите, что при любых работах с топливной системой необходимо сначала сбросить давление в ней – для это… Все автомобильные детали прошли разные этапы развития автомобильного производства. Сегодня замена сальника привода ТНВД КАМАЗ двигателя 740, считается не просто ветошью и фетром, котор… Для многих этот девайс уже не является новинкой, поэтому эта новость предназначена больше для тех, кто пропустил анонс. Также в этой новости мы расскажем, как установить пыльник на штатный сальник поворотного кулака. … Заменить подшипник задней ступицы на ВАЗ-2114 достаточно сложно, но реально своими руками, так же как и замена переднего ступичного подшипника. Так, автомобилисту необходимо зн…

Ока создавалась как народный автомобиль, призванный удовлетворить спрос не только молодежи, но закрыть образовавшуюся нишу транспортных- мобильных средств для людей с ограниченными возможностями. Исходя из техническ… На современных автомобилях используются два типа тормозов: дисковые и барабанные. Все новые автомобили имеют дисковые тормоза на передних колесах, в то время как задние колеса могут использовать дисковые или барабанные тормоза. Барабанные тормоза — б… Каждому водителю знакома проблема запуска двигателя в зимний период. Дело в том, что сильный мороз крайне негативно влияет на масло в картере. Во многих случаях единственным выходом из этой ситуации является подогрев. Под влиянием низких температур м… Многие автолюбители сталкивались с тем, что выходил из строя датчик массового расхода воздуха ВАЗ-2114, но не все могут провести диагностические операции при минимальном наборе инструментов. Данная статья, расскажет, как провести диагностику ДМВР при…

Ремень ГРМ на автомобиле ВАЗ 2115

Ременной привод на ВАЗ 2115 идентичный по размерам с ВАЗ 2110 — 2114. Технические характеристики привода: длина 1306 х число зубьев 116 х ширина 9.5 мм.

Наименование / артикул	Цена в рублях
Оригинал
ВАЗ-2112 / 2110 дв.16 клапанов, 2112-1006040-83	От 1600
ВАЗ 21120 (2110)-1006040-00	От 1600
ВАЗ 2112 (2110)-1006040 (16 клапанов)	От 1600
GATES K015644XS	От 2000
GATES K015536XS (16 клапанов)	От 2000
GATES K055781XS, K015587, K015564	От 2000
Аналоги
BOSCH 2112-1006040	От 1200
INA 530055410	От 1200
CONTITECH CT996	От 1200
GATES 5539	От 1200
BOSCH 1987948286 (16 клапанов)	От 1300
BOSCH 1987946329	От 1300

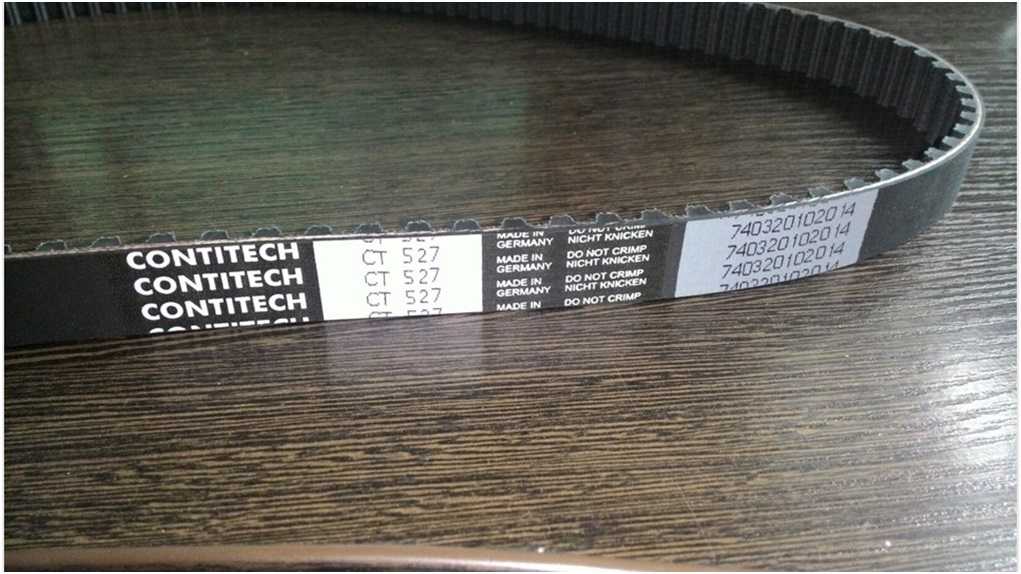

CONTITECH CT527K2	От 1800
CONTITECH CT1137K1	От 1800
LYNXauto 137FL22 (16 клапанов)	От 1500
Hola TH1372 (16 клапанов)	От 1500
BOSCH 198798527 (ролики натяжения) для ВАЗ 8 и 16 клапанов	От 450

Рекомендуем: Как слить ОЖ и промыть систему охлаждения двигателя на ВАЗ 2114

*уточняйте цены у официального дилера на момент приобретения деталей.

Перед покупкой комплектующих уточните совместимость детали с вашим техническим средством. Сверьте артикулы с данными, указанными в инструкции по эксплуатации.

При замене деталей не забывайте выставить метки на коленвале, распредвале. Многие автолюбители пренебрегают правилом, вследствие чего двигатель не запускается, работает нестабильно, смещается угол опережения зажигания.

Какой производитель лучше: отечественный или зарубежный. Российские аналоги по качеству не уступают импортным. Стоит ли переплачивать за «доставку» — решайте индивидуально, но прислушиваться к мнению специалистов необходимо.

Причини износа ремня ГРМ на ВАЗ 2115

Длительность эксплуатации автомобиля без проведения промежуточной профилактики, диагностики;
Установка неоригинальных деталей, низкого качества изготовления;
Несоответствие длины, ширины, количества зубьев;
Агрессивный стиль вождения, скоростные режимы;
Высокие, низкие температурные режимы, климатические особенности региона использования технического средства.

Процесс подготовки

Данная процедура производится достаточно просто, но до того как выставить метки на ВАЗ 2114 и для полного удобства, вам понадобится помощник и небольшая подготовка.

Итак, чтобы все прошло быстро необходимо:

1. Находим ровную поверхность, позволяющую легко зафиксировать машину, чтобы она не покатилась (ставим башмак под левое заднее колесо).
2. Срываем крепления на правом колесе и поднимаем автомобиль домкратом так, чтобы колесо свободно снималось.

Откручиваем все крепежи и окончательно демонтируем колесо.
Полностью снимаем защиту ремня, для этого понадобится ключ на 10, которым вы открутите 3 болта с головкой, на этом этап подготовки считается оконченным, теперь можно смело приступать к работе.

Ремень ГРМ на автомобиле ВАЗ 2115

Наименование / артикул	Цена в рублях
Оригинал
ВАЗ-2112 / 2110 дв.16 клапанов, 2112-1006040-83	От 1600
ВАЗ 21120 (2110)-1006040-00	От 1600
ВАЗ 2112 (2110)-1006040 (16 клапанов)	От 1600
GATES K015644XS	От 2000
GATES K015536XS (16 клапанов)	От 2000
GATES K055781XS, K015587, K015564	От 2000
Аналоги
BOSCH 2112-1006040	От 1200
INA 530055410	От 1200
CONTITECH CT996	От 1200
GATES 5539	От 1200
BOSCH 1987948286 (16 клапанов)	От 1300
BOSCH 1987946329	От 1300
CONTITECH CT527K2	От 1800
CONTITECH CT1137K1	От 1800
LYNXauto 137FL22 (16 клапанов)	От 1500
Hola TH1372 (16 клапанов)	От 1500
BOSCH 198798527 (ролики натяжения) для ВАЗ 8 и 16 клапанов	От 450

*уточняйте цены у официального дилера на момент приобретения деталей.

Причини износа ремня ГРМ на ВАЗ 2115

Длительность эксплуатации автомобиля без проведения промежуточной профилактики, диагностики;
Установка неоригинальных деталей, низкого качества изготовления;
Несоответствие длины, ширины, количества зубьев;
Агрессивный стиль вождения, скоростные режимы;
Высокие, низкие температурные режимы, климатические особенности региона использования технического средства.

Подготавливаемся к регулировке зажигания

Чтобы правильно выставить угол опережения зажигания ВАЗ 2114 и произвести отладку необходимо подготовится. Описанный ниже метод не потребует от владельца акробатической прыти и вполне исполним как в неудобной и тесной обстановке гаража так и при наличии у автолюбителя животика.

Подготовка к отладке меток зажигания производится следующим образом:

Автомобиль устанавливается на ровную поверхность и ставится на ручник.
Вторым этапом необходимо снять переднее правое колесо, что впоследствии позволит получить доступ к самому газораспределительному механизму, что ускорит работу, сделает ее удобной и легкой, для этого: а. откручиваем крепления нашего колеса и ставим противооткатный башмак под диагонально противоположенное колесо (заднее левое); б. поднимаем машину домкратом, скручиваем крепления колеса полностью и снимаем его.
В завершение нам необходимо снять брызговик ремня ГРМ (если он конечно есть). Кстати, можно снимать его не целиком, а лишь открутить два нижних крепления, тогда его можно будет отодвинуть не повредив.

Проверка выставленного зажигания

Для проверки зажигания на двигателе 8 клапанов, инжектор, следует подготовить:

Мультиметр.
Набор ключей и отверток.
Плоскогубцы (обязательно с изолированными рукоятками).

Процесс таков:

Когда зажигание выключено, проверить, насколько плотно сидят провода высокого напряжения и какой контакт в модуле.
Снять колодку с модуля, подключиться мультиметром (режим контроля должен быть с низким переменным током) к контактам C и B, убедиться, что есть напряжение. Проверить катушку (2-й и 4-й контакты).

Проверка наличия питания на модуле зажигания

Проверить работоспособность высоковольтных проводов. В каждый колпачок по очереди установить исправную свечу, приложить один конец к блоку и провернуть мотор стартером. Наличие искры сигнализирует, что все нормально. Отсутствие ее на каждом проводе означает неисправность модуля.

Проверка высоковольтных проводов

Если удалось правильно выставить зажигание на модели ВАЗ и это подтвердилось проверкой, но все равно наблюдаются проблемы, необходимо проверить систему питания.

Проверка выставленного зажигания

Для проверки зажигания на двигателе 8 клапанов, инжектор, следует подготовить:

Мультиметр.
Набор ключей и отверток.
Плоскогубцы (обязательно с изолированными рукоятками).

Процесс таков:

Когда зажигание выключено, проверить, насколько плотно сидят провода высокого напряжения и какой контакт в модуле.
Снять колодку с модуля, подключиться мультиметром (режим контроля должен быть с низким переменным током) к контактам C и B, убедиться, что есть напряжение. Проверить катушку (2-й и 4-й контакты).

Проверка наличия питания на модуле зажигания

Проверка высоковольтных проводов

Search

2-я Самара была первой машиной посередине переднего привода от ВАЗа с системой впрыска в начале. Первые экземпляры ВАЗ-2114 все еще продавались с восьмиполюсным двигателем и бесконтактной системой зажигания, а последующие двигатели уже имели 100% электрическую систему с теми же 8 клапанами. Перед установкой зажигания необходимо выяснить, какая система установлена на двигателе, что мы будем делать на данный момент.

Вычислить тип системы зажигания на ВАЗ-2114 довольно просто — если установлен переключатель, аналог замка зажигания контактного зажигания, это означает, что система бесконтактная, но с распределителем-распределителем. В этом случае время зажигания устанавливается путем поворота распределителя до определенной степени.. Точность регулировки зависит от опыта мастера, а также от используемого оборудования. Однако такая система позволит вам гибко и точно настроить зажигание с помощью стробоскопа.

В большинстве двигателей, которые были установлены на 2-й Самаре и десятом ВАЗе, система зажигания бесконтактная электрическая. Распределителя нет, так как момент зажигания контролируется автоматически в режиме реального времени и только с помощью системы управления двигателем, электроникой. Система не требует обслуживания, и ее схема показана на фото ниже.

Как видно из схемы, которая реализована в восьмиклапанных форсунках, для правильной работы системы зажигания электрического блока управления двигателем необходимо подавать соответствующую информацию от датчиков. Основным датчиком системы является датчик положения коленчатого вала. Он расположен слева на выходе из блока цилиндров рядом со шкивом привода генератора, если смотреть на конец коленчатого вала.

Замена ГРМ на 8 кл двигателя ВАЗ 2108,2109,2110,2111,2113,2114,2115

Датчик положения коленчатого вала

Как быстро установить временные метки на вес 8кл

Высоковольтные провода работают порядка сорока тысяч вольт. В нашем случае такое напряжение не опасно, но получение разряда даже при слабом токе и такое напряжение практически полезно для здоровья и настроения. Поэтому лучше всего работать в резиновых перчатках и использовать инвентарь с утепленными ручками.

Для проверки состояния системы потребуются плоскогубцы с изолированными ручками, стандартный набор инструментов и мультиметр

Обратите внимание, что мы тестируем только схемы, а не микропроцессорную часть. Это требует компьютерного оборудования и специальной подготовки

Когда зажигание выключено, мы проверяем контакты на всех разъемах системы. Сначала установка и контакт высоковольтных проводов в модуле зажигания.
Снимите блок с модуля и проверьте напряжение на клеммах. ИЗ и В. Мультиметр настроен на низкий контроль переменного тока. Подробнее см. В разделе «Проверка модуля зажигания».

Проверьте напряжение на клеммах C и B модуля зажигания.

Проверить 2 и 4 контакты катушки зажигания с помощью мультиметра

Проверка высоковольтных проводов

Так что вы можете сделать это сами установить зажигание на ВАЗ-2114 с впрыском 8-клапанного двигателя. Удачной работы всем!

замена ремня ГРМ своими руками

Ремень ГРМ в любом автомобиле выполняет функции связующего звена, синхронизируя работу распределительного и коленчатого валов, чему не является исключением и ВАЗ 2114. В большинстве случаев замена ремней ГРМ на 2114 и других авто строго регламентирована в руководстве по эксплуатации автомобиля, в особенности — на 8 клапанных движках. Однако не многие автолюбители знают, что представляет собой эта деталь, а также где её искать.

Место расположения ремня ГРМ на ВАЗ 2114

Найти эту важную деталь совершенно несложно, поскольку при открытии капота автомобиля, она сразу же бросается в глаза. Данный ремень отличается от других зубчатой внутренней поверхностью, а также проходит не только через распределительный и коленчатый вал, но и соединяет несколько вспомогательных запчастей, за счет чего подвержен повышенному износу, поэтому его замена должна проводиться своевременно.

Рано или поздно, ремень ГРМ может начать «подъедать», сползать или начать рваться. Нередко бывает так, что это связующее два вала звено рвется непосредственно во время движения. В таких случаях автомобиль глохнет и не заводиться, а в инжекторных версиях 2114 на приборной панели загорается лампочка «ошибки датчика фаз».

Последствия от порванного ремня ГРМ

Для автомобилей в комплектации с 1.5 л двигателем с 8 клапанами обрыв ремня газораспределительного механизма не приведет ни к каким катастрофическим последствиям. Однако у моделей с установленным 1.3 л. двигателем, разрыв может стать причиной повреждения клапанов, что приведет к поломке всего движка.

Опытные автолюбители и работники различных автосервисов настоятельно отмечают, что замена ГРМ ремня должна проводиться не позже, чем через 30-45 тысяч километров пробега.

Однако, как показывает практика, за состоянием данной детали в ВАЗ нужно следить особенно внимательно, а также производить замену раньше, чем она успеет прийти в негодное состояние.

Инструкция по замене ремня ГРМ на ВАЗ 2114 8 клапанов

Итак, вы воочию столкнулись с данной проблемой, а деталь пришла в непотребное состояние или вовсе порвалась. Для того, чтобы замена прошла успешно, совершенно не обязательно обращаться в автосервис, поскольку, дело это хоть и трудоемкое, но вполне осуществимое и собственными силами. Замена ремня ГРМ в ВАЗ модели 2114, должна производиться следуя инструкции, приведенной ниже.

Как снять ремень ГРМ

Перво-наперво, само транспортное средство необходимо поставить на ручник и включить четвертую передачу;
Удалить крышку, защищающую ремень, ослабить натяжение приводного ремня и снять его;
Аккуратно снять шкив генераторного привода коленвала, оставив на месте болт, на который он крепится, после чего перевести автомобиль на «нейтралку»; Необходимо открутить ролик натящения
Медленно, по часовой стрелке, прокручивать коленвал, наблюдая за маховиком и меткой, которые будут видны через отверстие кожуха сцепления. Крутить его, пока метка не окажется параллельно средней полоске шкалы;
Удостоверившись, что метка находиться параллельно меткой, нанесенной на заднюю крышку, необходимо открутить гайку натяжного ролика, с помощью которого и нужно ослаблять ремень ГРМ, после чего снять порванную или поврежденную запчасть.

Как одеть новый ремень ГРМ

Новый ремень нужно одеть на шкив распредвала, после чего натянуть обе его ветви;
Не натянутую часть (левую) РГРМ завести за ролик и одеть её на шкивы помпы и коленвала, после чего нужно крутить ролик против часовой стрелки, до полного натяжения ремня;
Коленвал провернуть на 1,5-2 оборота, после чего проверить, чтобы метки оказались посредине. Если метки не совпали, ремень необходимо снять, а всю процедуру повторять, пока они не будут параллельны друг другу на среднем значении;
Коленвальный болт открутить и поставить шкив генератора на место, после чего затянуть его болтом. Посредством проворачивания ролика против часовой стрелки натянуть ремень и надеть ремешок генераторного привода;
Далее следует завести двигатель и убедиться в правильности проделанной работы. Кроме того, по звуку вы сможете понять, требуется ли ремню ослабление или натяжка.

Обратите внимание

Как правильно сменить своими руками?

Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

набор рожковых ключей, потребуются инструменты на 13 и 17;
длинная отвертка с плоским лезвием;
накидной гаечный ключ на 10, можно использовать головку с трещоткой;
ключ для установки натяжного ролика;
баллонный ключ;
домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.

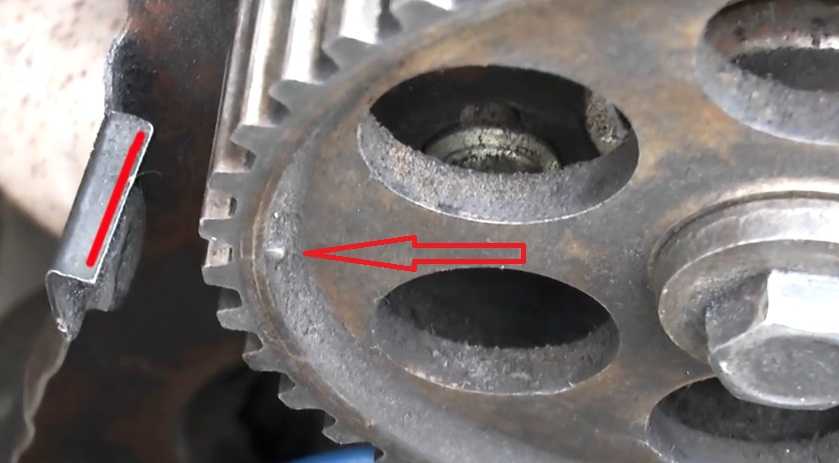

На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
Выполните снятие ремешка газораспределительного механизма с диска коленвала.
Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ

Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха

Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки

Демонтируйте ремень со шкивов и установите новое изделие

Выкрутите гайку, фиксирующую вал генераторного устройства

Наденьте новый ремень и затяните ролик

Как выставить зажигание на ваз 2115

Подготовительные работы

Сроки и периодичность

Снимаем старый ремень ГРМ

Датчики и метки системы зажигания

Как выставить зажигание на ваз 2114 инжектор.

Как правильно выставить зажигание
