Как поменять ремень грм на ваз 2114 самому

Причины, признаки и последствия обрыва ремня ГРМ

Внезапный обрыв и последующая замена ремня ГРМ — одна из наиболее «болезненных» процедур для автомобиля и психики его хозяина.

Когда следует менять ремень

На 16-клапанном двигателе иногда заклинивает поддерживающий ролик. При этом происходит обрыв ремня ГРМ и загибается большая часть клапанов. Такая ситуация требует капитального ремонта двигателя, сопряжённого, как правило, с серьёзными финансовыми затратами.

На новом ремне ГРМ не должно быть трещин, разрывов и прочих дефектов

Если ремень ГРМ не будет заменён в регламентированные сроки, он может оборваться в любой момент. Современные автопроизводители рекомендуют его менять через каждые 100 тыс. км пробега. Однако периодичность замены существенно сокращается, если:

• автомобиль эксплуатируется в условиях, близких к экстремальным (в жаркую или холодную погоду, при повышенной влажности воздуха и т. п.);
• при последнем ремонте был установлен некачественный ремень;
• при низком качестве дорог.

Определить, что порвался именно ремень, в большинстве случаев несложно — достаточно лишь посмотреть на него. Однако на многих современных автомобилях ремень защищён, а для демонтажа защиты потребуется время. В этом случае диагностировать обрыв ремня можно по отсутствию компрессии в двигателе и свободному вращению стартера.

Основные причины выхода ремня ГРМ из строя

Если ремень не будет заменён в регламентированные автопроизводителем сроки, он может оборваться в любой момент. На скорость износа этого элемента влияет несколько важных факторов.

Дальнейшее использование ремня, который в процессе эксплуатации стёрся, невозможно

Условия эксплуатации автомобиля

На срок жизни ремня ГРМ большое влияние оказывают условия эксплуатации автомобиля.

1. При интенсивной езде и повышенных нагрузках на газораспределительный механизм на ремне могут появиться повреждения механического характера — трещины, выемки, отслоения. Эксперты отмечают, что при повышении оборотов двигателя до 5–6 тыс. об./мин любое несоответствие ремня параметрам автопроизводителя способно привести к непоправимым последствиям. Эксплуатировать такой ремень можно, но только для того, чтобы доехать до гаража или автосервиса.
2. Определённое влияние на состояние ремня могут оказать и климатические условия. Это особенно актуально для жителей севера России. Резкие и частые перемены погоды способствуют более быстрому износу ремня. Поэтому его замену следует проводить намного чаще.

Неправильная эксплуатация элементов газораспределительной системы

Ремень может разорваться и по другим причинам. Так, в газораспределительный механизм помимо ремня входят ролики и помпа. Ролики предназначены для обеспечения необходимого натяжения ремня. Когда заклинивает один из них, ремень обрывается.

Избыточное или недостаточное натяжение ремня также может стать причиной его выхода из строя. В первом случае ремень обрывается, во втором — соскакивает со шкивовых пазов. Аналогичная ситуация может возникнуть и в случае сильного люфта одного из шкивов.

Натяжение ремня считается оптимальным, если на длинном участке «помпа — шестерня распредвала» ремень можно повернуть на 90о двумя пальцами.

Разворотом на 90 градусов следует проверять натяжение ремня ГРМ

Профессионалы советуют немедленно менять ремень со следами масляных пятен. Масло — опасный враг резины, и при его попадании на ремень последствия могут быть весьма серьёзными (проскальзывание, соскок, перескок и т. п.). Ситуация усугубляется тем, что полностью удалить масляные пятна с ремня невозможно — резина легко впитывает смазку и теряет свои оригинальные свойства. В этом случае ремень ГРМ также следует оперативно заменить.

Подготовка к работам

Чтобы самостоятельно поменять натяжной ролик ГРМ, необходимо подготовить базовый набор инструментов:

• гаечные ключи;
• вороток;
• накидные головки;
• торцевые ключи или отвертки;
• сверла или ключ.

Под защитной накладкой, закрывающей узел ГРМ, расположена крышка, которую нужно снять. Под ней спрятан ролик и газораспределительный механизм (правда, сам ГРМ установлен внутри силового агрегата, поэтому увидеть его сразу после снятия защитной накладки не удастся). Натяжной механизм обозначен красной стрелкой, а синей, указана гайка, которая обеспечивает фиксацию ролика.

Если отвернуть ее, можно полностью демонтировать деталь с мотора. Кроме того, потребуется отпустить ремень со шкива распределительного вала. В противном случае снятие ролика станет невозможным или работа станет неудобной и сложной.

Внутри ролика расположен подшипник (его можно увидеть снаружи), обеспечивающий вращение изделия вокруг собственной оси после запуска двигателя. В процессе эксплуатации деталь становится негодной и начинает люфтить. Попробуйте пошатать ролик рукой, и если он издает скрип или люфт, потребуется выполнить незамедлительную замену. Нередко конструкция заедает или начинает пропускать смазку. Это приводит к повышению шума от двигателя.

Как правильно сменить своими руками?

Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

• набор рожковых ключей, потребуются инструменты на 13 и 17;
• длинная отвертка с плоским лезвием;
• накидной гаечный ключ на 10, можно использовать головку с трещоткой;
• ключ для установки натяжного ролика;
• баллонный ключ;
• домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

1. Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
2. Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
3. Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
4. При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.
5. На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
6. Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
7. Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
8. Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
9. При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
10. Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
11. Выполните снятие ремешка газораспределительного механизма с диска коленвала.
12. Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
13. Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
14. Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
15. Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
16. Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки Демонтируйте ремень со шкивов и установите новое изделие Выкрутите гайку, фиксирующую вал генераторного устройства Наденьте новый ремень и затяните ролик

Как Поменять Ремень ГРМ На Ваз 2115

Замена ремня ГРМ на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Ремень механизма газораспределения — необходим для синхронизации двигателя, если вы его снимите, автомобиль просто не запустится, как его называют, если он работал, а ремень сломан или свободен, двигатель будет немедленно гаснет (не все машины будут, если двигатель гнет клапан, это не значит, что он глохнет, кроме того, клапан также будет гнуться, к сожалению, это не относится к 8-клапанным автомобилям семейства Samara 2.4, поскольку клапан не гнутся за них), поэтому ремень нужно менять вовремя, просто если он сломается на дороге, то вы никуда не поедете в машине, агрегат нак, есть моменты, когда новый ремень порвется или вылетит (Это В зависимости от качества ремня и насоса, если он застрянет, ремень будет либо слететь, либо сломаться), поэтому это дорогостоящий предмет, кроме того, мы обычно рекомендуем всегда носить новый ремень самостоятельно в багажнике, чтобы заменить его не так долго (если вы делаете это сначала, то через час или два, можете быть уверены), к сожалению, тот факт, что когда Если машина деформирована, потому что вы находитесь вдали от дома, и что-то случится с ремнем ГРМ, автомобиль, которого вы нигде больше не сможете получить на буксире.

Заметка! Ремень ГРМ заменяется при условии, что у вас есть следующие инструменты: все, что вам нужно, это гаечный ключ, вам также нужен ключ «10», крепежный диск (он продается по доступной цене в автомагазине, но вместо него используется толстый, долговечная отвертка), и вам понадобится специальный ключ для вращения натяжного ролика (когда вместо него используются две тонкие дрели и отвертка), когда вы все еще запасаете крышку крышкой!

Как заменить ремень ГРМ на ВАЗ 21102.

Результат:

Где ремень ГРМ? Пояс скрыт под чехлом от грязи и другого мусора, этот чехол, под которым он должен быть спрятан, пластиковый и его легко снять, открутить болты его крепления, а затем снять (об этом чуть позже), когда крышка снята, весь механизм синхронизации будет перед вашими глазами виден (кроме поршней, их шатунов, клапанов и т. д., это вещи в блоке цилиндров), для наглядности ниже, мы разместили фотографию, на которой четко виден сам зубчатый ремень (отмечен красной стрелкой), а мы на распредвале выставляем синюю линию. Например, насос также был показан зеленым, тот же натяжной шкив, с которого ремень регулируется (обозначен желтой стрелкой), и это все в этом случае, поэтому запомните наиболее важные детали, которые вы встретите во время будущего ремня замена.

Когда мне нужно менять ремень ГРМ? В общем, будет полезно смотреть этот адрес каждые 15–20 тысяч, иначе вы не поймете, в какое время нужно будет менять ремень, поскольку вам придется визуально смотреть на этот адрес, если вы обнаружите следы масло, следы износа на поверхности зубчатого ремня (это тот, который изнашивается от того, что осталось от шкивов нашего клиента и удерживает ремень из-за этого), или различные трещины, складки, отслоение резины и другие дефекты, затем ремень должны быть немедленно заменены и заменены для просмотра этого адреса, как мы сказали R, он должен знать (инструкции по его удалению приведены в пункте 1 ниже) и рекомендации, которые дает завод (они рекомендуют каждые 60 000 тыс. км заменять ремень ГРМ), мы не рекомендуем его вообще, потому что нашему клиенту все еще приходится изготавливать разные ремни, и один ремень может простираться до 60 000 тыс. км, а другой, даже 40 000 тыс. км, не имеет блока.

Как заменить ремень ГРМ на ВАЗ 21103.

Как заменить ремень ГРМ на ВАЗ 2113-ВАЗ 2115?

Удаление: 1) Вначале вам нужно будет начать с крышки, которая закрывает ремень ГРМ от попадания туда грязи, воды и смазки, снимите эту крышку, чтобы вы взяли гаечный ключ или гаечный ключ (что более удобно и берите его) и поверните три крепежных винта крышки (на фото ниже болты появились у нашего клиента), если вы посмотрите на фотографии, на его поверхности мы видим, что болты присутствуют сбоку и, таким образом, удерживают крышку и еще один в центре часть, поэтому, когда вы их откручиваете, то для тех, кто полностью снимает крышку с электронного автомобиля.

4) Теперь вы должны отключить автомобиль, отсоединив отрицательную заглушку от аккумулятора, и после его завершения вам необходимо снять ремень генератора, указать, что автомобиль и владелец должны отсоединиться, а также, как снять ремень генератора с автомобиля. двигатель, читайте в тексте статьи: «Замена ремня генератора на ВАЗ», сегодня положите поршень четвертого и первого цилиндров в ВМТ — это верхняя мертвая точка (просто говорю, когда оба поршня совершенно прямые и без углов наверх) как это сделать, прочитай прочитай статью: «Установка поршня четвертого цилиндра в ВМТ на машине».

Место расположения ремня ГРМ на ВАЗ 2114

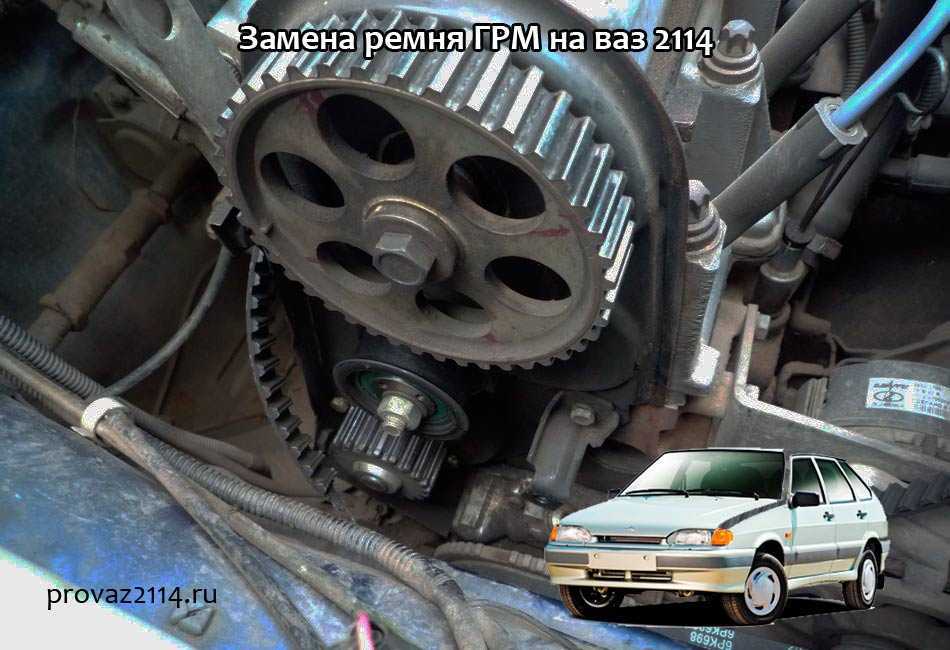

Расположение ремня ГРМ под капотом ВАЗ 2114

Найти эту важную деталь совершенно несложно, поскольку при открытии капота автомобиля, она сразу же бросается в глаза. Данный ремень отличается от других зубчатой внутренней поверхностью, а также проходит не только через распределительный и коленчатый вал, но и соединяет несколько вспомогательных запчастей, за счет чего подвержен повышенному износу, поэтому его замена должна проводиться своевременно.

Рано или поздно, ремень ГРМ может начать «подъедать», сползать или начать рваться. Нередко бывает так, что это связующее два вала звено рвется непосредственно во время движения. В таких случаях автомобиль глохнет и не заводиться, а в инжекторных версиях 2114 на приборной панели загорается лампочка «ошибки датчика фаз».

4 основные причины обрыва ремня ГРМ

К чему приведет обрыв ремня ГРМ? Ответ на этот вопрос зависит от нескольких факторов: величины оборотов мотора, конструкции двигателя и т.д. Прежде всего, нужно проверить, что стало причиной обрыва ремня ГРМ.

Чаще всего к такой поломке приводит:

• Нарушение регламента замены ремня ГРМ, предусмотренного производителем. Для автомобилей отечественного производства срок службы этого элемента составляет 60-70 тыс. км. пробега или 2 года (какое событие наступит раньше).
• Несоблюдение правил регулировки и эксплуатации узла ГРМ. Зубчатый ремень может порваться в результате подклинивания помпы, роликов или натяжителя. Если коленчатый вал двигателя работает в режиме нескольких тыс. оборотов в минуту, то в момент подклинивания одного из вышеперечисленных элементов возникает импульс, который обеспечивает нарушение целостности даже высокопрочного ремня. Кроме того, чтобы избежать неприятностей стоит проверить степень натяжения ремня. Слишком сильная натяжка также приведет к обрыву, а если ремень натянут слабо, то он соскользнет со шкивов. В ходе диагностики нужно проверить не только состояние ремня, но и других сопряженных с ним деталей (к примеру, соскальзывание ремня может произойти из-за люфта шкива).
• Воздействие на материал ремня ГРМ технической жидкостью. Если на ремень попало масло или антифриз, его нужно срочно заменить. Вытирание масла не решает проблему, поскольку его материал впитывает жидкость и теряет свои характеристики.
• Низкокачественный ремень. Достаточно часто запчасти, купленные по заниженным ценам, оказываются низкокачественными. Экономия на ремне ГРМ может обернуться во много раз большими затратами на ремонт двигателя и других агрегатов.

В процессе работы двигателя внутреннего сгорания происходит непрерывное движение клапанов между верхней и нижней мертвой точкой. Если ремень ГРМ обрывается, происходит остановка распределительного вала, в результате чего клапана фиксируются в одном положении. Коленчатый вал, вращаясь по инерции, толкает поршни к открытым клапанам. В результате удара клапана деформируются. Если, обрыв ремня происходит на холостом ходу двигателя, то может понадобиться замена нескольких клапанов, а если это происходит на высоких оборотах, то придется менять весь комплект.

Последствием обрыва зубчатого ремня может быть также деформация направляющих втулок, разрушение поршней, поэтому иногда возникает необходимость ремонта/замены всего блока двигателя. Такие работы требуют больших временных и финансовых затрат, поэтому, не забывайте своевременно проверить состояние ремня ГРМ.

Еще более тяжелыми могут быть последствия в случае обрыва зубчатого ремня на дизельном двигателе. Такие моторы отличаются тем, что их клапана почти не имеют запаса свободного хода, если поршень находится в верхней точке. В результате разрыва ремня ГРМ на дизеле происходит целая цепочка поломок:

• деформируется распредвал с подшипниками;
• разрушается ГБЦ;
• деформируется шатунная группа.

При высоких оборотах мотора возможно также разрушение поршней и цилиндров.

Все шаги по замене ремня ГРМ «от и до»

Перед заменой надо убедиться, что: включена нейтральная передача, автомобиль застопорен, клемма «минус» снята с АКБ (ключ «на 10»). С двигателя 11183 снимают пластиковую крышку – деталь аккуратно вытягивают вверх. Затем демонтируют кожух привода:

1. Отворачивают три винта крепления, удаляют пластиковую деталь (см. фото).

Кожух ГРМ на моторе 2111 и 11183

Ключом «на 17» вращаем коленвал и смотрим, когда совпадут метки на верхнем шкиве и на двигателе. Затем, открыв заглушку, проверяем совпадение меток в картере сцепления. Сразу фиксируем маховик отвёрткой.

Метки на шкиве и на маховике

Альтернативный способ «срывания» ГРМ

Заменить ремень ГРМ на ВАЗ-2114 нельзя без снятия ремня генератора. ослабляем верхний и нижний крепёжный винт, помечаем положение регулировочного винта и выкручиваем его на 80%.

Как придвинуть генератор к двигателю

Ключом «на 17» отворачиваем винт крепления шкива привода генератора. При монтаже надо будет следить за совпадением рисок (см. фото). Момент затяжки винта – 99-110 Н*м.

Шкив генератора на двигателе

Ослабляем гайку на ролике, поворачиваем его и снимаем ремень. Теперь можно заменить и сам ролик.

Финальный шаг по демонтажу

При монтаже нового ремня верхний шкив ещё раз выставляют по меткам (см. выше). Отвёртку-фиксатор убирают после монтажа.

Новый ремень ГРМ установлен

Как регулировать натяжение?

Если всё было сделано правильно, значит, ремень можно двумя пальцами повернуть на пол-оборота, но не больше (как на фото).

Правильная настройка натяжения

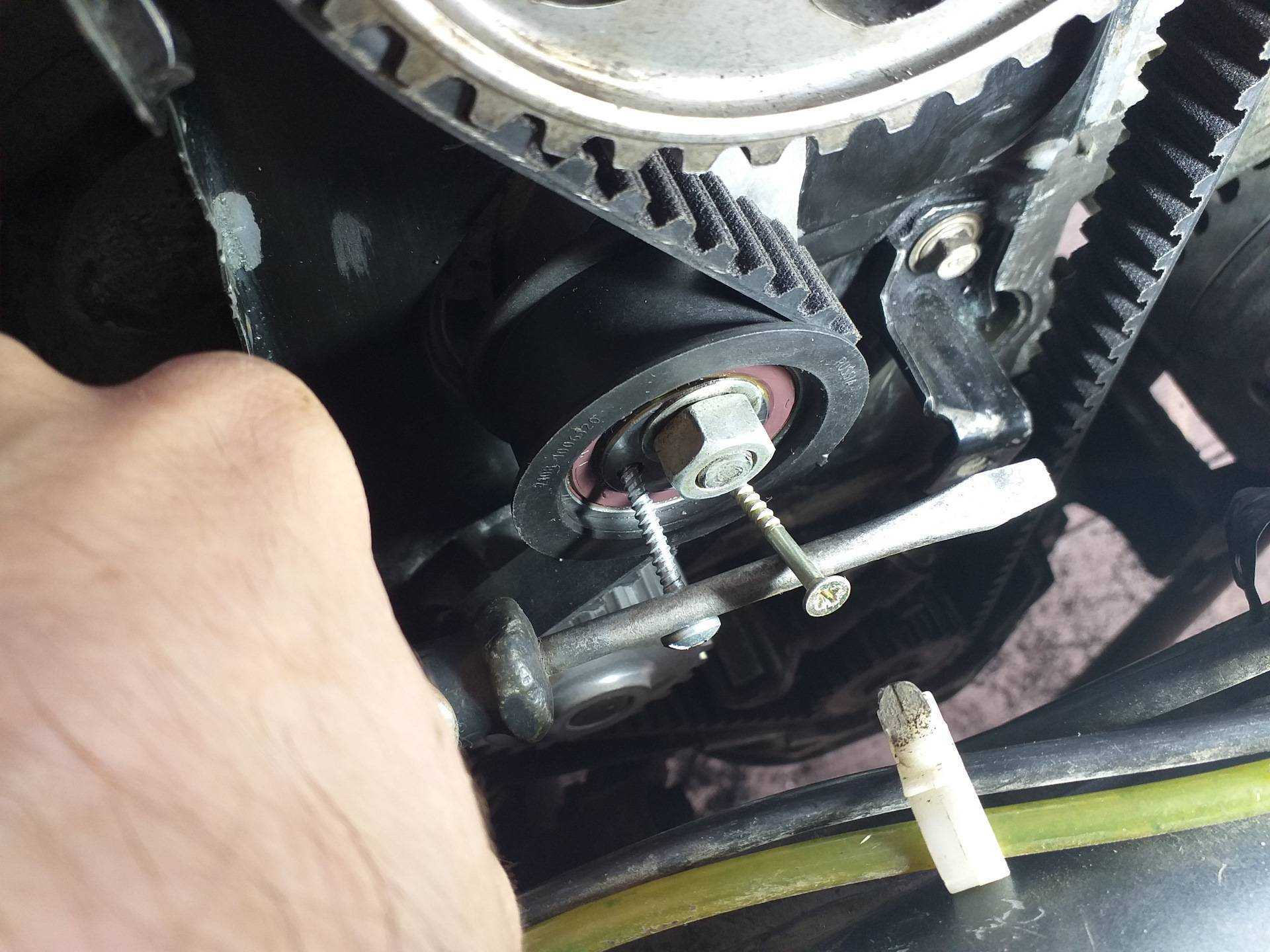

Для выполнения регулировки используется ключ-вилка. Если такого ключа нет, подойдут щипцы для стопорных колец. Ролик удерживают ключом и затягивают гайку.

Отверстия, предназначенные для ключа, должны находиться под гайкой снизу. Это и есть правильное положение ролика.

Рекомендации

• Перед установкой нового ремня протирают уайт-спиритом все шкивы, то есть зубцы на них. А регулировочный винт можно обработать растворителем ржавчины.
• Нет смысла защищать новый ремень силиконовой смазкой. Кстати, по регламенту, предусмотренному для ВАЗ-2114, заменять ремень ГРМ надо через каждые 60 000 км либо при необходимости. А необходимость может быть вызвана даже попаданием на резину продуктов нефти.

Фиксировать маховик, по-видимому, должен помощник: картер сцепления и привод ГРМ находятся с двух разных сторон.

2108-1006120 – ролик

Внимание. детали 2108-1006120 и 2112-1006120 не взаимозаменяемы!. 2108-1006129 – шпилька под ролик;

2108-1006129 – шпилька под ролик;

2108-1006040-10 – ремень;

2108-1006149 – уплотнитель под кожух;

2108-1006146 – кожух пластиковый.

Аналоги ремней

• GATES 5521 или 5521XS (усиленный), рекомендуется
• FINWHALE BD-111
• BOSCH 1 987 949 559
• LEMFORDER 58-111-19 или 14458 01
• CONTITECH СТ-527
• GOOD YEAR G1474 (полукруглый зуб) или G1485 (зуб-трапеция)
• DAYCO 111х190/1

• HANSE HZ 011 008
• БРТИ 21080-1006040-10
• TOYOTA 13568-19035
• RENAULT 7701462019
• OPEL 636359
• ROVER GTB1124
• AYWIPARTS AW2110560
• PROCODIS FRANCE 05CD27
• FAI 40305
• GK 791170
• MAGNETI MARELLI 340018181434
• MAPCO 43080
• HEPU 29-0165
• OPTIMAL R-1113
• SCT G124
• WILMINK WG1151273
• VEYANCE G1474
• OPTIBELT ZRK 1123 (3 шт.)
• TRISCAN 8645 5521 (2 шт.) или 8645 5124 (2 шт.)
• FLENNOR 4410 (2 шт.) или F904410 (ремень + ролик)
• LYNXauto 111CL19 (1 шт.) или PK-1236 (ремень + ролик)

Аналоги ролика

• GATES T42042 или T42042A (2 шт.)
• MAPCO 23081
• FLENNOR FS99018
• LUK 531 0671 20
• OPTIMAL 0N1917

• BREDA LORETT TDI3009
• TORQUE 830900АЕ2
• ESPRA 2108-1006120/ES0108
• INA 531075010
• CORAM C747
• ВПЗ-23 830900АЕ1

Самостоятельная замена ремня ГРМ ВАЗ 2110 (16 клапанов) • Ремзона ВАЗ

Определенные особенности имеет замена ремня ГРМ ВАЗ 2110 (16 клапанов). По сути, отличий от восьмиклапанного мотора не так уж и много, схема проведения работы очень схожа. Если приглядеться внимательно, то 16-тиклапанный двигатель – это тот же ВАЗ 21093, только с усовершенствованиями и доработками. Главное – у них одна база. Но нас интересует десятка и процедура замены элементов ГРМ. Дело в том, что многие владельцы таких автомобилей боятся самостоятельно проводить такой ремонт – сложно, боязно, последствия могут быть самыми катастрофичными. Но ведь и не менять нельзя – обрыв приведет к загибанию клапанов и ремонту ГБЦ. Давайте рассмотрим все нюансы, а в завершение определим, стоит ли связываться с заменой, либо же доверить ее профессионалам?

Общие сведения о ГРМ

Стоит сразу определиться с тем, на каких десятках рвет ремни, а на каких нет. Все зависит от того, есть ли выемки в поршнях под клапаны. Если они имеются, то никакой обрыв не страшен, можно эксплуатировать (читай: «насиловать») свою десятку до тех пор, пока ремешок не порвется от старости. Конечно, нужно всегда с собой возить ключи, домкрат, запасные части. Но давайте не будем советовать такие гадости, а будем рекомендовать нашим читателям проводить замену ремня ГРМ ВАЗ 2110 (16 клапанов) своевременно – каждые 45 тыс. км. пробега.

Такое значение можно получить, проведя примерные вычисления: машина старая, износ узлов и агрегатов сильный, поэтому нужно сокращать с 60 000 км. периодичность до 45 000. Тут даже учтен фактор некачественных запчастей. Если говорить о более современных моторах, которые ставятся на автомобили «Приора», то у них имеется одна маленькая, но полезная особенность – широкий ремень ГРМ. Он примерно вдвое шире, что позволило увеличить его ресурс до 200 тыс. км. А такого пробега автомобиль за пятилетку не достигнет. И если вы купили новую «Приору» и собираетесь нею пользоваться 3-5 лет, то нужды менять комплект ГРМ просто нет.

Замена ремня ГРМ на автомобилях ВАЗ, у которых 16 клапанов, проводится практически так же, как и на 8-миклапанном. Как говорится, «волка бояться – в лес не ходить», здесь можно перефразировать и сказать так: «меток бояться – ГРМ не менять!». Что сложного в этом деле? Абсолютно ничего! Три метки – на двух распределительных и на коленчатом валах. От того, как вы их установите, будет зависеть работа двигателя. Если установите неверно, то клапаны будут открываться не в такт движениям поршней. Но нужно надеяться на свое зрение и точность. Вместе с ремнем ГРМ обязательно меняете ролики. Желательно еще поставить новый ремень генератора, при необходимости помпу.

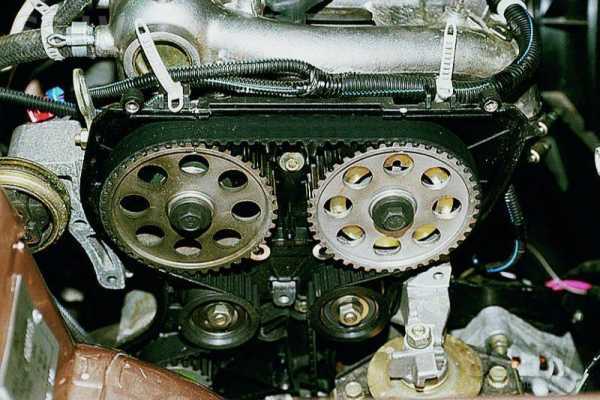

Замена ремня ГРМ ВАЗ 2110 16 клапанов

Если уж грубо сказать, то все, что было ранее в статье – это призыв к замене своими руками, попытка спровоцировать вас провести на ВАЗ 2110 ремонт самостоятельно, без привлечения мастеров со стороны. А теперь о процедуре в несколько этапов:

1. Снимаете привод генератора. Для этого ослабляете его, выкрутив верхнюю гайку и придвинув корпус генератора ближе к двигателю.
2. Под левое заднее колесо (а лучше – под оба) ставите упоры и выжимаете «ручник».
3. Поднимаете правую переднюю сторону и снимаете колесо.
4. При наличии защиты убираете ее, чтобы получить доступ к шкиву на коленчатом валу.
5. Не удерживайте от проворачивания непосредственно шкив коленчатого вала! Лучше попросите кого-нибудь выжать тормоза и включите 5-ю скорость. Или же через смотровое окно в картере сцепления зубилом держите от проворачивания за венец маховик. Это наиболее безопасные способы.
6. Снимите пластиковую защиту отсека с приводом ГРМ ВАЗ 2110 16 клапанов.
7. Ключом на «17» выкручиваете гайку крепления натяжного ролика.

Теперь можно поменять ремень ГРМ, либо же провести замену помпы (только не забудьте слить из системы ОЖ).

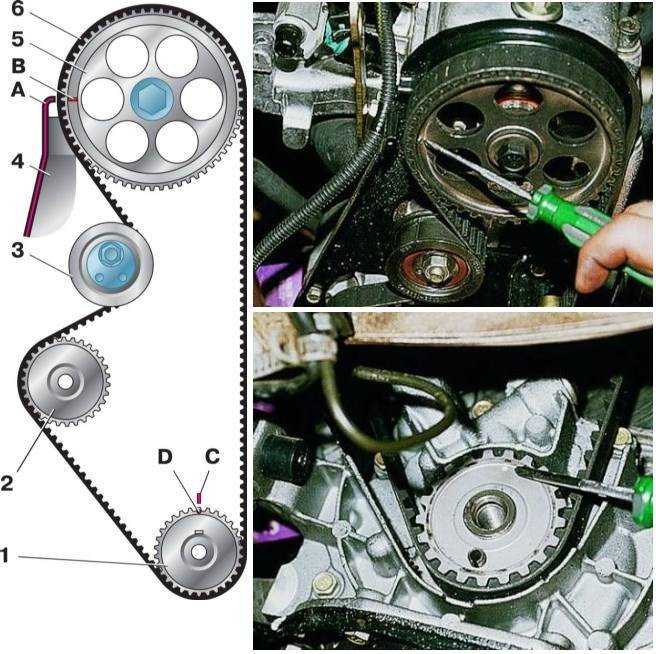

Чтобы поставить ремень, нужно, чтобы совпали следующие метки:

1. На обоих распределительных валах. Устанавливайте их относительно ГБЦ точно, во время надевания не проверните валы.
2. На коленчатом валу – ориентироваться нужно на метки в смотровом окне картера сцепления.

Одеваете ремень ГРМ ВАЗ 2110 16 клапанов (перед этим обязательно поставьте новые ролики), производите его натяжку. Проверните на несколько оборотов коленчатый вал и проверьте совпадение меток. Если все нормально, то можно запускать двигатель для тестирования. А после осуществить сборку автомобиля.

Сложности диагностики

Проблема использования ремня механизма ГРМ в том, что гарантированно исключить его обрыв невозможно. Если привод визуально находится в отличном состоянии, не изношен и не имеет стершихся зубцов – даже в подобном случае обрыв может произойти из-за заклинивших роликов или по причине наличия брака у конкретных деталей.

Специалисты рекомендуют выполнять замену ремня ГРМ каждые 50-70 тысяч километров, в зависимости от конкретной модификации двигателя и стиля управления автомобилем. При этом рекомендуется использовать исключительно оригинальные качественные запчасти, в том числе сам ремень и многочисленные ролики. Только в этом случае можно будет обеспечить безопасность эксплуатации машины, а автовладельцу нужно будет лишь следить за состоянием привода, осматривая его на предмет появления трещин и износа зубчиков.

Большинство современных двигателей позволяют провести визуальный осмотр ремня ГРМ без вскрытия мотора и демонтажа привода газораспределительного механизма. Поэтому такую работу следует выполнять раз в 3-5 тысяч километров, что и позволяет получить полное представление о состоянии привода и при необходимости выполнить его срочную замену.

Замена натяжного ролика ремня ГРМ на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Натяжной ролик – благодаря нему и только ему, происходит регулировка натяжения ремня ГРМ на автомобиле, но ролик как и любая другая деталь в двигателе выходит из строя и при выходе его из строя, он начинает гулять (Подшипник разболтался в этом случае) и люфтить, в связи с этим появляется вероятность того, что ремень в скорем времени слететь может со шкивов и даже если он не слетит, то быстро придётся в негодность, потому что трение большое у него будет из-за люфта и данного люфта как вы уже поняли по сути быть не должно, кроме того может ролик из-за неисправного подшипника ещё со временем заклинить и если он заклинит, то первым делом ремень либо же слетит, либо же порвётся, поэтому за исправностью этого ролика нужно следить и доводить его до совсем убитого состояния, о том как понять что ролик вот вот придёт в негодность, мы вам ещё расскажем в этой статье.

Примечание! Для проведения операции по замене данного ролика, вам нужно будет запастись набором инструментов, в который будут входить: Различного рода гаечные ключи, если есть вороток и накидные головки то ими тоже запаситесь, с ними даже гораздо легче операцию будет произвести, ну и торцевые ключи будут нужны, так же накидные, отвёртки и два сверла или же вместо них специальный ключ (Если у вас есть таковой) благодаря которому можно повернуть натяжной ролик ремня ГРМ!

Где находится натяжной ролик? Под крышкой пластмассовой которая закрывает механизм ГРМ он находится, в общём крышка эта первым делом снимается (О том как снять данную крышку, читайте в первом пункте ниже) и после снятия вы сразу же увидите весь механизм ГРМ (Ну правда весь механизм вы не увидите, потому что клапана и сами поршни находятся внутри двигателя, а они тоже относятся к Газо-Распределительному Механизму), сам ролик для наглядности чуть ниже на фото указан красной стрелкой и синей стрелкой так же показана гайка которая этот ролик и крепит, соответственно отвернув её, вы сможете полностью снять данный ролик с двигателя автомобиля но кроме этого ещё и ремень со шкива распредвала скинуть придётся, а иначе ролик не снять, ну или снимите вы его но просто сделать это будет сложно и не удобно.

Когда нужно менять натяжной ролик? Внутри данный ролик имеет подшипник (Его даже снаружи если смотреть глазами на ролик можно увидеть), благодаря которому сам ролик и крутиться по своей оси (Проще говоря крутиться по кругу) когда двигатель работает, со временем любой подшипник приходит в негодность и подшипника который находиться внутри натяжного ролика это тоже касается и при выходе его из строя, первым делом у ролика люфт появиться (Пошатайте рукой сам ролик в этом случае и если люфт есть, то вы его сразу ощутите), кроме того он может начать заедать и даже бывают случаи когда смазка из ролика вытекает (Посмотрите на ролик в этом случае, смазка в подшипник закладывается и если она вытекла хоть даже немножко, тогда ролик подлежит обязательной и по возможности быстрой замене), кстати когда подшипник у ролика изнашивается он начинает гулять (Ролик в смысле гулять начинает), в связи с этим шум работы у двигателя повышается, как примерно будет работать двигатель с неисправным роликом вы можете увидеть в видео-ролике который мы закрепили в самом конце этой статьи.
