Установка момента зажигания на ваз 2110, ваз 2111, ваз 2112

Характерные неисправности системы зажигания на ВАЗ четырнадцатой модели

Перед тем, как выставить зажигание на ВАЗ, давайте разберемся в причинах, из-за которых происходят множественные пропуски зажигания:

1. Проблемы в работе свечей. Свечи не смогут нормально работать и передавать искру, если на их электродах имеется нагар, либо в них увеличился или уменьшился зазор. Как правило, на ВАЗ 2114 с двигателем инжектор свечи выходят из строя в результате того, что изначально были установлены низкокачественные детали.
2. Неисправности в электроцепи. Как правило, речь идет об износе проводки, ее перетирании, а также повреждениями механического плана. В некоторых случаях такую неисправность можно решить путем замены проводов.
3. Плохой контакт. Сам контакт в процессе эксплуатации автомобиля может окислиться, покрыться следами моторной жидкости либо перегореть. Если это возможно, то работоспособность контакта можно восстановить путем очистки либо замены. Последний вариант более предпочтительный, так как он практичный.
4. Некорректная работа или повреждение катушки. Если ваш автомобиль оборудован инжектором на 1.6 литра, то в нем используется катушка. Если этот элемент ломается или работает некорректно, то это может привести к образованию пропусков. Следует сразу же отметить, что катушки ремонтировать бессмысленно, поскольку вы не сможете быть уверены в их работоспособности. Поэтому, если эта деталь сломалась, то ее необходимо будет заменить.
5. Довольно часто в инжекторах проблемы в работе системы зажигания обуславливаются использование низкокачественного топлива. Разумеется, если стоимость горючего слишком низкая, это должно настораживать, поскольку обычно на таких автозаправочных станциях предлагают низкокачественное горючее. Из-за использования такого топлива качество горючей смеси также будет низким, кроме того, дешевый бензин засоряет фильтры и может забивать форсунки инжектора. Соответственно, со временем это может привести к образованию пропусков. Наиболее оптимальным вариантом в данном случае будет полная ликвидация неисправности и последующее использование только качественного горючего. Пусть его стоимость будет более высокой, но зато вы сможете быть уверены в настоящем качестве бензина. Тем более, что сэкономленные от использования дешевого топлива деньги в любом случае пойдут на ремонт авто, но вполне возможно, что за это придется заплатить значительно больше.
6. Плохая компрессия в цилиндрах силового агрегата. Компрессию необходимо проверить в первую очередь, так как она может сообщить о многом. Подробнее о том, как произвести замер компрессии в автомобиле, вы можете узнать из этого материала.
7. Неправильная регулировка газораспределительного механизма также является одной из основных причин неисправности. В том случае, если настройка ГРМ не вызовет больших проблем и не займет много времени, эту задачу можно осуществить своими силами.
8. Попадание излишнего воздуха в топливную систему. Такая проблема обычно проявляется в результате имеющихся повреждений на впускном коллекторе. Кроме того, она может быть обусловлена износом колен на форсунках и многих других дефектах. В данном случае мы бы порекомендовали в первую очередь произвести диагностику герметичности системы, чтобы найти возможные места, через которые в нее может попадать воздух.
9. Еще одна причина — значительно снизился зазор между цилиндром и поршнем. В этом случае причин неисправности может быть очень много, однако, вам в любом случае придется их проверять. В первую очередь нужно учитывать, что в ходе эксплуатации двигателя у поршня могут износиться канавки для колец, специальные отверстия под палец и т.д. Кроме того, причина может крыться в регулярном перегреве двигателя, неверно отрегулированными трущимися и движущимися элементами. В некоторых случаях неисправность заключается в перекосе силового агрегата, использовании низкокачественной моторной жидкости, а также попадании антифриза в масло. Последняя проблема обычно является следствием того, что пробита прокладка головки блока цилиндров. В любом случае, все эти неисправности могут привести к появлению зазора, не соответствующего стандартам (автор видео — канал KV Avtoservis).

Проверка и регулировка зажигания на ВАЗ 2112 16 клапанов

Проверка зажигания

Перед регулировкой зажигания на ВАЗ 2112 16 клапанов необходимо провести проверку текущего состояния системы зажигания. Для этого необходимо:

• Подготовить индикатор зажигания;
• Подключить индикатор к высоковольтным проводам свечей;
• Запустить двигатель на холостых оборотах;
• Убедиться, что индикатор показывает строго в одну отметку на шкале;
• Повторить процедуру для каждого цилиндра.

Регулировка зажигания

Если при проверке было обнаружено отклонение показаний индикатора от нормы, необходимо провести регулировку зажигания. Для этого необходимо:

• Открыть капот;
• Найти распределительное звено системы зажигания;
• Снять крышку распределительного звена;
• Подключить штангенциркуль к диску распределительного вала;
• Вращением распределительного вала добиться совмещения меток на крышке распределительного звена и корпусе двигателя;
• Корректировать положение распределительного вала до тех пор, пока индикатор зажигания не покажет нужную отметку на шкале.

Подготовка к работе

Шаг 1. Проверьте состояние автомобиля

Прежде чем приступать к настройке зажигания на ВАЗ 2112 16 клапанов, убедитесь, что автомобиль находится в исправном состоянии. Проверьте уровень масла, тормозную жидкость, аккумулятор, состояние колес, тормозных дисков и тормозных колодок. В случае неисправностей, необходимо устранить их перед процедурой настройки зажигания.

Шаг 2. Подготовьте необходимые инструменты

Для правильной настройки зажигания ВАЗ 2112 16 клапанов понадобится следующий инструмент: проверочный ключ для свечей, индикатор момента зажигания, отвертки и приспособления для регулировки зажигания. Проверьте, что все инструменты находятся в исправном состоянии и готовы к использованию.

Шаг 3. Подготовьте рабочее место

Выберите подходящее место для настройки зажигания ВАЗ 2112 16 клапанов. Результат настройки может зависеть от условий работы, поэтому следует выбрать место, где нет сквозняков, непогоды, пыли и грязи. Убедитесь, что перед автомобилем достаточно свободного пространства, чтобы легко подойти к мотору и произвести регулировку зажигания.

Шаг 4. Отключите систему зажигания

Чтобы безопасно настроить зажигание на ВАЗ 2112 16 клапанов, нужно отключить систему зажигания. Для этого нужно вынуть ключ из замка зажигания и отсоединить провод от отрицательного клеммы аккумулятора. Это позволит избежать случайного запуска двигателя во время настройки момента зажигания.

Как выставить зажигание на ВАЗ 2110, инжектор, 8 клапанов

Ваз 2110 или, как её прозвали в народе «Десятка», был одним из самых распространенных отечественных автомобилей на наших дорогах. Выпускалось автотранспортное средство с 1995 по 2007 года на заводе АвтоВАЗ. ВАЗ 2110 инжектор, 8 клапанов был своеобразной заменой карбюратору. Главным отличием был тип подачи топлива в цилиндры: в инжекторной версии оно вбрызгивается под давлением. Имея более мощный двигатель, расходуя меньше топлива, ВАЗ 2110 инжектор требует более кропотливого ремонта с применением дополнительного оборудования. Объём двигателя машины варьировался от 1,5 до 1.6 литра. В данной статье мы рассмотрим один из нюансов в ремонте автомобиля, а именно: как выставить зажигание на ВАЗ 2110? Прежде всего, нужно выяснить, какая система зажигания установлена в автотранспортном средстве:

• бесконтактная с трамблёром-распределителем: прерыватель поворачивается на несколько градусов и таким образом ставится угол опережения;
• бесконтактная электронная система зажигания не имеет трамблёра, а угол опережения выставляется посредством управления ДВС (с помощью датчиков, например, датчика положения коленчатого вала).

Угол опережения выставляется при включенном двигателе без движения автомобиля с вращением коленвала 820-900 оборотов. Величина угла – от 0 +/- 1 до верхней отметки. Если угол установлен неправильно, двигатель будет испытывать перегрев, снизится мощность, увеличится расход топлива, проявится детонирование.

Для начала необходимо с помощью датчиков, например, датчика положения коленчатого вала (регулирует поступление топлива) выставить информацию в блок управления.

Регулировка зажигания ваз 2110 инжектор, 8 клапанов требует некоторых навыков мелкого ремонта автомобиля:

1. Освободить привод газораспределительного механизма от футляра.
2. Расстояние между датчиком и зубчатым диском на коленвале не должен превышать 0,5 – 0,7 мм, чтобы импульс датчика мог пройти, и искры образовывались бесперебойно.
3. Шкив коленвала должен быть на месте, проверить это можно с помощью меток. Метка на маховике должна совпасть с меткой картера КПП, для чего необходимо поворачивать коленвал.
4. Метка на масляном насосе должна совместиться с приливом блока цилиндра.
5. Еще одна метка на колесе привода распредвала должна совпадать с приливом крышки ремня ГРМ.
6. При совмещении всех точек поршни 1 и 4 цилиндров будут размещаться в верхнем положении. Тогда расстояние между зубьями совпадёт с приливом на блоке цилиндра, 20й по счёту зуб сойдётся с датчиком коленвала.
7. Датчик даёт сигнал в систему управления ДВС о том, что поршень цилиндра номер 1 в верхнём положении в состоянии сжатия.

При работе с током необходимо соблюдать технику безопасности: наденьте резиновые перчатки и выбирайте инструменты с прорезиненными ручками.

Установка зажигания будет полной, если проверить проделанную работу. Точную диагностику можно провести только с помощью компьютера, однако можно оценить функционирование цепей:

• проконтролировать контакты (только при выключенном зажигании);
• внутри модуля необходимо узнать напряжение на клемме С и В;
• чтобы проверить высоковольтный провод, необходимо поместить в колпачок свечу и приставить ее к блоку цилиндров. При включении ДВС с помощью стартера, должна появиться искра. Необходимо проверить все провода. Отсутствие искры должно послужить поводом к проверке или замене системы зажигания;
• при продолжении некорректной работы двигателя, нужно проверить систему питания.

На ваз 2110 карбюратор также необходимо выставление меток для регуляции системы зажигания. Следует помнить, что раннее и позднее зажигание ухудшает эргономичность Вашего двигателя, мощность падает. ДВС подвергается воздействию высоких температур и чрезмерных нагрузок. Также возможно возникновение детонации.

Узел зажигания ВАЗ 2110 не подлежит ремонту, возможна только полная замена на новое устройство!

https://youtube.com/watch?v=aIOMGBmM3SM

Как установить момент зажигания на ВАЗ 2110-ВАЗ 2112?

Примечание!
Момент зажигания выстраивается обязательно на холостом ходу при вращении коленчатого вала 820-900 в минуту, а так же с отсоединённым шлангом который идёт от карбюратора и подсоединяется к вакуум-корректору (Данный шланг указан стрелкой), поэтому кроме оборотов и холостого хода, шланг тоже отсоединить не забудьте!

1. С помощью специального прибора, такого как стробоскоп зажигание установить не трудно, но некоторые умелые мастера это могут делать на слух, а это уже по сложнее и нужно время и как минимум 5 машин с правильно выставленным зажиганием, чтобы примерно понять какой звук должна издавать исправная машина с правильно выставленным зажиганием, в общем давайте приступим к работе, сперва берётся стробоскоп и его выводы подключаются к клемме плюс и минус АКБ (То есть от стробоскопа идёт три проводка, два из них с крокодильчиками чтобы специально к клемам аккумулятора зацепляться и один идёт на высоковольтный провод), после подключения останется один провод который на высоковольтный провод идёт, для его подключения, выньте наконечник высоковольтного провода из гнезда как это на фото ниже показано и после чего вставьте провод идущий от стробоскопа (Указан красной стрелкой) в освободившееся гнездо и высоковольтный провод на своё место поставьте.

2. Идём далее, теперь выньте резиновую заглушку из прорези в картере сцепления (Прорезь указана красной стрелкой и заглушки как вы видите в ней уже нет) и направьте в эту прорезь стробоскоп и заведите машину, пока она будет работать смотрите за меткой на маховике (Указана синей стрелкой) и за вырезом который указан жёлтой стрелкой, при работе двигателя включиться в работу и стробоскоп и своим миганием, он покажет вам где именно стоит эта метка в тот момент когда топливно-воздушная смесь в первом цилиндре двигателя воспламеняется, так вот когда двигатель будет заведён, стробоскоп начнёт работать и будет мигать очень быстро, метка же на маховике будет казаться неподвижной и при смещении трамблёра, она будет тоже двигаться, попытайтесь выставить её таким образом, чтобы она находилась между вырезом который указан жёлтой стрелкой и между первым делением который указан маленькой зелёной стрелкой (То есть в этих пределах метка маховика должна будет располагаться), тем самым вы отрегулируете зажигание и машина гораздо лучше станет ездить.

Примечание!
Чтобы сместить трамблёр, чтобы сместилась при этом метка маховика, нужно сделать следующее, ослабить верхнюю гайку крепления трамблёра и две нижних (Указаны стрелками) и после чего, трамблёр по чуть-чуть поворачивать и метка в этот момент по стробоскопу начнёт смещаться!

Дополнительный видео-ролик:
Более подробно узнать о том как отрегулировать зажигание в таких автомобилях как ВАЗ 2110, вы можете увидеть в ролике ниже, но только там взят за основу автомобиль ВАЗ 2109, но карбюраторные движки которые ставились на десятки и на девятки абсолютно идентичны, поэтому разницы как выставлять зажигания на этих автомобилях совершенно нет никакой.

Примечание!
Более углублённый процесс по регулировки зажигания, вы можете ещё в одном ролике просмотреть, который размещён точно так же, чуть ниже:

Установка момента зажигания, порядок действий:

1. Для начала Вам потребуется от вакуумного корректора отсоединить вакуумный шланг.

4. Далее понадобиться из гнезда первого цилиндра крышки распределителя вынуть наконечник высоковольтного провода и вставить в освободившееся гнездо датчик стробоскопа. Подсоединить к датчику высоковольтный провод от первого цилиндра.

5. Из люка кратера сцепления достать резиновую заглушку.

7. Метка на маховике в мигающем свете визуально должна казаться неподвижной. Когда установка момента зажигания выполнена правильно, то метка на маховике будет расположена между предыдущим и средним давлением шкалы. В случае если расположение не соответствует выше написанному — следует отрегулировать момент зажигания.

8. Ослабить затяжки трёх гаек, которые крепят распределитель для установки момента зажигания.

Типы инжекторов

Инжектор управляет впрыском топлива, а также может управлять зажиганием. На всех новых инжекторных машинах зажигание устанавливается компьютером и регулируется с помощью заливки разных прошивок. Но так было не всегда, и на более старых машинах, тех же японцах из 90-х, компьютер регулирует только впрыск топлива, а момент зажигания выставляется с помощью трамблёра и выставляется так же, как и на жигулях старых моделей, а в зависимости от оборотов опережение зажигания  регулируется с помощью более сложной, чем на карбюраторных жигулях, вакуумной системой. Порой, прорвётся одна трубка, и на рабочих режима может пропадать тяга, придётся искать и исправлять этот дефект.

Но вернёмся к более современным системам зажигания, которые управляются с помощью компьютера, тем более, что именно такие изначально ставили на инжекторный ВАЗ.

Управление зажиганием

Электронное управление зажиганием

Как выставить угол зажигания? На системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключается к Электронному Блоку Управления (ЭБУ) или «мозгам» автомобиля. И там можно посмотреть, как работает двигатель в реальном времени- какие сигналы поступают с датчиков, какие обороты двигателя, расход топлива, момент впрыска, угол опережения зажигания и другие входные и выходные данные.

В основном, при эксплуатации не надо ничего менять, если вы не меняете прошивку. То есть, если машина стала как-то неправильно работать, то скорее всего могут быть несколько причин:

1. С датчиков поступает неправильный сигнал- в этом случае можно заменить предполагаемый неисправный датчик на подменный, заведомо рабочий, и посмотреть, изменится ли результат.
2. Напряжение в сети неправильное и соответственно датчики отдают неправильный сигнал. Входной сигнал на датчик составляет 5В, если этот показатель будет другим, то ЭБУ получит неправильные входные данные и двигатель не сможет работать в нормальном режиме.
3. Неисправен ЭБУ. Довольно часто случается, что перебрав всё, что можно, оказывается, что полетели мозги. Но не страшно, на ВАЗ они недорого стоят.

Поэтому как таковое, зажигание не выставляют на инжекторных машинах, оно уже заложено в систему, но стоит проверить, правильно ли выставлены метки.

Регулировка меток зажигания на инжекторе ВАЗ-2110

При работе двигателя есть некоторые фазы, которые должны работать синхронно, распредвал должен совпадать с коленвалом, а с ними должны коррелировать моменты впрыска топлива и зажигание. Рассмотрим это всё на примере ВАЗ-2110.

Как выставить зажигание на ВАЗ 2110 инжектор

Если машина не заводится- стреляет, чихает и всё в трубу- где-то не выставлены метки и с этим надо разобраться.

На любой машине метки ГРМ должны быть выставлены идеально, только тогда она будет нормально работать. На ВАЗ-2110 метка коленвала находится на маховике. Надо заглянуть в смотровое окошко на кожухе коробке передач, через него видно маховик. Лучше подсветить фонариком, потому что так просто не увидеть.

Метки должны чётко совпасть. Но… Этого может не случиться. Дело в том, что при разборке двигателя маховик можно поставить другой стороной, и тогда эти метки будут никому не нужны. Рассмотрим другие методы, как поступить в такой ситуации. Честно признаюсь, никогда не выставлял ГРМ по метке на маховике, мне этот способ не нравится.

Подобная метка присутствует на переднем ременном шкиве. Должны совпадать две точки- одна на зубчатом шкиве, а вторая- на масляном насосе. Если они совпали, значит, поршни находятся в ВМТ 1-го и 4-го цилиндров, и коленвал выставлен в исходное положение. Осталось то же самое сделать с распредвалом.

На одновальных головках ВАЗ-2114, 2108, 2110 надо совместить прилив на звёздочке и выступ на задней крышке ремня ГРМ.

Для двухвальных 16-ти клапанных двигателей, которые встречаются на ВАЗ-2112, схема выглядит чуть иначе, метки на звёздочках обоих распредвалов должны смотреть чётко вверх, на задней крышке есть соответствующие метки, с которыми они должны совпасть.

Если все метки совпали,- отлично, ГРМ в идеале. Осталось теперь проверить, правильно ли выставлен датчик коленвала.

Датчик положения коленвала на ВАЗ-2110 устанавливается в передней части двигателя, он считывает показания со звёздочки, которая устанавливается на шкиву. Эта звёздочка ставится на шпонку. И здесь есть несколько моментов, которые стоит проверить.

Так как шкив ставится на шпонку, то возможна такая ситуация, когда это посадочное место разобьётся и шкив будет установлен под другим углом, немного развёрнутым. Отсюда будет поступать неправильный сигнал на датчик коленвала, раньше или позже положенного, соответственно и зажигание будет производиться непонятно когда. Надо будет выставлять точнее разбитый шкив, либо поменять его вместе со шпонкой.

Другой проблемой может стать то, что датчик положения коленвала может находиться на слишком большом расстоянии от звёздочки шкива (может, датчик немного нестандартный, либо неправильно установленный), в таком случае сигнал будет поступать некорректный.

Это, пожалуй, и все причины, которые ведут к неисправности зажигания на ВАЗ.

Источник

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Установка поршня первого цилиндра в положение ВМТ

При проведении работ, связанных со снятием ремня привода распределительного вала (ГРМ), фаза газораспределения может быть прервана, чтобы этого не произошло, поршень 1-го цилиндра устанавливается в положение ВМТ (верхняя мертвая точка) ход сжатия. При нарушении фаз газораспределения двигатель не будет работать стабильно и не будет работать должным образом. Установите ВМТ по метке на шкиве распределительного вала (при установке по меткам на шкиве маховика или коленчатого вала в этом положении может находиться поршень 1-го или 4-го цилиндра). Затем убедитесь, что метки на маховике или звездочке коленчатого вала совмещены (если шкив привода генератора был снят). Если метки на маховике или шкиве коленчатого вала не совпадают, фаза фаз газораспределения нарушена (поршень 1-го цилиндра не установлен в ВМТ). В этом случае нужно снять ремень привода распредвала и провернуть коленчатый вал до совпадения меток

Важно! Вращайте коленчатый вал только за болт крепления шкива (не вращайте коленчатый вал через сам шкив распределительного вала)

СОВЕТ Так как коленчатый вал проворачивать за болт шкива неудобно, есть два способа сделать это

• Включите любую передачу и подвесьте переднее колесо. Затем поверните подвешенное колесо до тех пор, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке приводного ремня распределительного вала.
• Включите любые передачи (желательно IV) и медленно двигайте автомобиль, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке ремня привода распределительного вала.

Метки ВМТ Ваз 2110 2114 8 клапанов

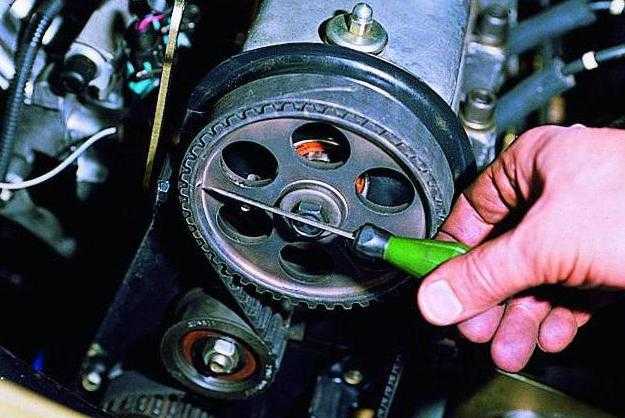

Метки ВМТ расположены на звездочке (выступе) распределительного вала и на задней крышке ремня привода распределительного вала (винт).

Кроме того, маркировка расположена на маховике (риск) и на шкале задней крышки картера сцепления (вырез треугольником). Для наглядности коробка передач снята.

Кроме того, метки расположены на звездочке коленчатого вала (точка) и на крышке масляного насоса (V-образная канавка). Эти отметки видны только при снятом шкиве привода генератора.

Вам понадобятся: гаечный ключ на 17 дюймов, торцевой ключ на 10 дюймов. 1. Отсоедините кабель от «-» вывода аккумуляторной батареи.

2. Установите рычаг переключения передач в нейтральное положение, поставьте стопоры под колеса автомобиля.

3. Снимите правое переднее колесо и правое крыло в моторном отсеке.

4. Откройте капот и выверните три винта, которыми крепится передний кожух ремня распределительного вала. Примечание. Винты на стороне крепления крышки также фиксируют кабельные зажимы. Снимите переднюю крышку.

5. Проверните коленчатый вал, используя болт, фиксирующий шкив привода генератора, до совпадения меток на шкиве распределительного вала и задней крышке.

6. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике.

Метки ВМТ Ваз 2112 2111 16 клапанов

О двигателе мод. 21126 (16 cl) расположены на зубчатых шкивах распределительного вала (выступы A) и на задней крышке приводного ремня распределительного вала (пазы B).

Кроме того, маркировка расположена на маховике (риск) и на шкале задней крышки картера сцепления (вырез треугольником). Для наглядности трансмиссия снята.

Также у всех двигателей отметки есть на звездочках коленчатого вала (точка) и на крышке масляного насоса (V-образная канавка). Эти отметки видны только после снятия ведущего шкива генератора.

Вам понадобятся: гаечный ключ на 17 дюймов, шестигранный ключ на 5 дюймов, гаечный ключ TORX T30, отвертка Phillips.

1. Отсоедините провод от отрицательной клеммы аккумулятора.

2. С помощью отвертки Phillips открутите винт, которым правое крыло крепится к облицовке колесной арки

3. С помощью гаечного ключа torx t30 открутите два винта, которыми он крепится к корпусу

4. Снимаем экран.

5. Откройте капот и с помощью 5-гранного шестигранного ключа открутите пять болтов, которыми крепится верхняя передняя крышка ремня ГРМ 6 . и снимите крышку.

7. Используя гаечный ключ на 17 дюймов, проверните коленчатый вал за болт, которым шкив привода генератора переменного тока крепится к нему, пока метки на шкивах распределительного вала и задней крышке не совпадут.

8. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике (термостат снят для наглядности).

Метки зажигания. Как правильно выставить зажигание на автомобиле

Правильно отрегулированный момент зажигания является одним из определяющих факторов корректной работы бензинового двигателя внутреннего сгорания. Даже незначительные нарушения его регулировки приводят к потере мощности силового агрегата, увеличению расхода топлива, перегреву, возникновению детонационных процессов.

В этой статье мы поговорим о том, что такое метки зажигания , зачем они нужны, и как по ним выставить правильный момент воспламенения горючей смеси на примере восьми- и шестнадцатиклапанного двигателей ВАЗ-2110. Кроме этого, мы рассмотрим понятие угла опережения и разберемся, как его отрегулировать.

Установка зажигания ВАЗ 2110 инжектор 8 клапанов по меткам картинки

Для установки зажигания на ВАЗ 2110 инжектор 8 клапанов по меткам картинки, следуйте следующим шагам:

1. Откройте капот и найдите распределитель зажигания, который находится в передней части двигателя.
2. Установите поршень первого цилиндра в положение ВМТ (верхняя мертвая точка), используя специальную пластину или указатель.
3. На верхней части распределителя зажигания вы должны увидеть метку, обозначенную цифрой «1». Убедитесь, что она соответствует метке на двигателе.
4. Установите распределитель зажигания на место, учитывая, что внутри механизма есть шлицы, которые должны совпадать с шлицами на двигателе.
5. Вставьте и закрутите болты крепления распределителя зажигания, используя отвертку или ключ.
6. Проверьте, чтобы метка на распределителе зажигания соответствовала месту на двигателе.
7. Установите все остальные провода и датчики на распределитель зажигания, тщательно следуя схеме проводки.
8. Установите крышку распределителя зажигания и снова проверьте, чтобы все метки соответствовали месту на двигателе.
9. Закройте капот и убедитесь, что распределитель зажигания установлен правильно согласно меткам на двигателе.

После выполнения всех этих шагов, зажигание на ВАЗ 2110 инжектор 8 клапанов должно быть правильно установлено по меткам картинки. Рекомендуется также провести проверку зажигания с помощью специального оборудования, чтобы убедиться в его правильной настройке.
