Как выставить зажигание на ваз 2106 карбюратор - правильная установка момента по меткам, лампочке и на слух, проверка регулировки

Как устроена системы зажигания на классических двигателях ВАЗ

1. Сердечник. 2. Изолятор. 3. Наружный магнитопровод. 4. Первичная обмотка. 5. Вторичная обмотка. 6. Слой гофрированного картона. 7. Изоляционная бумага обмоток. 8. Каркас вторичной обмотки. 9. Наружная изоляция первичной обмотки. 10. Пружина. 11. Крышка. 12. Клемма вывода конца первичной обмотки. 13. Клемма высокого напряжения (вывод начала вторичной обмотки). 14. Контактный винт. 15. Клемма «+Б» вывода начала первичной обмотки и конца вторичной. 16. Скоба крепления катушки. 17. Корпус. 18. Ребро изолятора. 19. Теплоотводная шайба. 20. Уплотнительное кольцо. 21. Корпус. 22. Стержень. 23. Изолятор. 24. Контактная гайка. 25. Центральный электрод. 26. Боковой электрод. 27. Контактная часть. 28. Пружинное кольцо. 29. Стопорная шайба. 30. Шайба. 31. Колодка. 32. Пружина. 33. Цилиндр. 34. Корпус. 35. Ротор. 36. Запорный стержень противоугонного устройства. 37. Текстолитовая шайба. 38. Пружина. 39. Валик. 40. Выступ для соединения с цилиндром 41. Выступ для соединения с ротором 35. 42. Паз для соединения с ведущей втулкой противоугонного устройства. 43. Контактные кольца ротора 35.

Моторы, устанавливаемые на ВАЗ 2106, отличаются рабочим объёмом, но имеют одинаковую конструкцию. Трамблёр, детали ГРМ, передняя крышка с метками и шкив коленвала взаимозаменяемы при ремонте. Встречается контактная (КСЗ) и бесконтактная (БСЗ) системы зажигания. В первом случае размыкание контактов происходит механическим способом при повороте вала трамблёра на 90 0 . Во втором варианте применён датчик Холла и контроллер, позволяющий точно определять момент подачи искры в цилиндры.

Простейшая контактная система состоит из следующих элементов:

Замок зажигания, он же выключатель;
Катушка зажигания с двумя обмотками для получения высокого напряжения;
Механический прерыватель, размыкающий первичную обмотку катушки в нужный момент;
Ротор и контактная крышка для распределения напряжения к свечам зажигания;
Центробежный и вакуумный регуляторы;
Транзистор для снижения силы тока в первичной обмотке и продления срока службы;
Свечи зажигания;
Высоковольтные провода.

Принцип работы любой системы зажигания выглядит следующим образом. В момент, когда поршень в цилиндре находится в верхнем положении и максимально сжимает топливную смесь, происходит размыкание обмоток катушки. Высокое напряжение через крышку-распределитель попадает по высоковольтному проводу к соответствующей свече зажигания, на электродах которой возникает мощная искра. Происходит воспламенение. Этот процесс называется рабочим ходом поршня.

С увеличением оборотов двигателя угол опережения зажигания (УОЗ) изменяется, а центробежный регулятор делает угол оптимальным. Вакуумный регулятор смещает угол в зависимости от разрежения во впускном коллекторе. Это позволяет добиваться оптимальной мощности на всех режимах работы двигателя.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
контакты внутри трамблёра разомкнуты;
подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

На схеме показано, что происходит в цилиндрах при совмещении меток

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Схема расположения меток на крышке газораспределительного механизма

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.

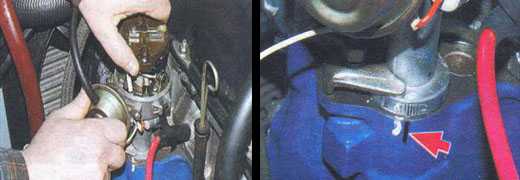

Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

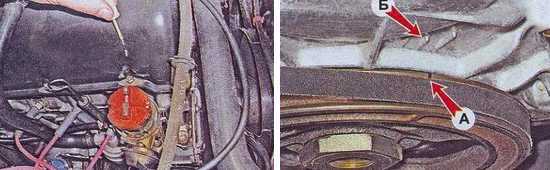

Метки надо совместить, поворачивая коленвал ключом

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

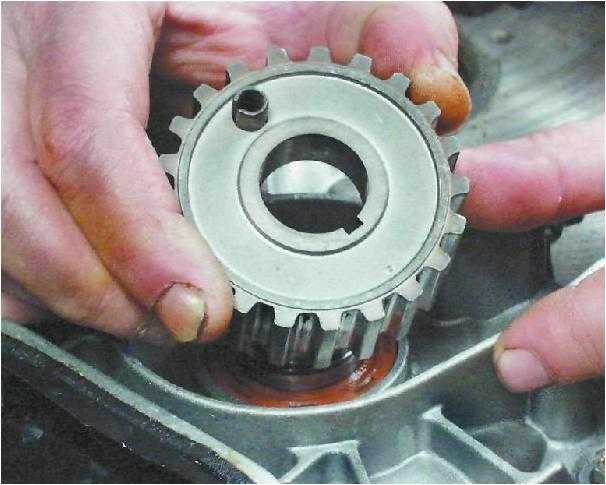

Метка на шестерёнке распредвала совмещается с приливом на корпусе

Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:

снимите крышку трамблёра;
открутите гайку его крепления;
вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
прижмите юбку трамблёра гайкой и поставьте крышку.

Совет. Если мотор после этих действий не заведётся, но начнёт подавать признаки жизни, то проблема кроется не в настройке зажигания, а в неисправности одного из элементов системы.

Как выставить зажигание: несколько доступных вариантов

Мы рассмотрим три доступных метода, решающих вопрос, как выставить зажигание. Каждый из них требует немало внимания. Мы советуем лишний раз самостоятельно не лезть с регулировкой под капот, если вы не уверены в своих силах. Частая настройка механизма не идет ему на пользу, а если допустить ошибку, то можно сделать так, что автомобиль вовсе не заведется и придется начинать процесс по новой.

Используем стробоскоп

Стробоскоп — многофункциональный прибор, позволяющий с большей точностью выставить зажигание. То есть автовладельцу нужно направить свет стробоскопа на нужные метки и запустив двигатель на холостых оборотах отследить их. Вспышка стробоскопа возникает одновременно с моментом образования искры и позволяет отследить положение вращающегося механизма в этот момент.

Итак, если в наличии имеется этот прибор, то алгоритм действий, будет следующий.

Заведите машину и прогрейте двигатель до нормальной рабочей температуры. Стробоскоп подключите к питанию транспортного средства.
Датчик, отвечающий за сигнал срабатывания, прикрепите на высоковольтный провод первого цилиндра.
Гайку, которая фиксирует корпус прерывателя-распределителя необходимо ослабить так, чтобы можно было повернуть корпус.
Шланг вакуум-корректора снимите и заглушите его. Свет стробоскопа наведите на шкив коленчатого вала.
Запустите двигатель на холостых оборотах и поворачивайте корпус трамблёра до тех пор, пока метка шкива не совпадет с нужной меткой на крышке распределителя.
Зафиксируйте корпус прерывателя распределителя в том положении, когда метки совпадают.

Затяните гайку, чтобы предотвратить смещение прибора.

С помощью лампочки на 12 В

Из вспомогательных элементов понадобится только лампочка и патрон с проводами, позволяющими подключить осветительный прибор к питанию автомобиля.

Коленчатый вал необходимо повернуть до положения, когда метка шкива совпадает с необходимой меткой на поверхности крышки газораспределительного устройства. При этом бегунок прерывателя-распределителя должен указывать на провод первого цилиндра.
Гайку, которая фиксирует тумблер ослабляем.
Лампочку подключаем одним концом к проводу, отходящему от трамблера к катушке зажигания, а второй провод цепляем к массе транспортного средства.
Включите зажигания (иначе нужного эффекта не получится) и вращайте корпус трамблера по часовой стрелку пока лампочка не потухнет.
Затем начинайте аккуратно вращать трамблёр в обратную сторону. Как только лампочка загорится, зафиксируйте положение корпуса. Затяните гайку.

На этом вопрос как выставить зажигание закрыт. Других действий не требуется.

По искре

Этот способ больше подходит профессионалам. Следует быть осторожным, искра проскакивает внезапно.

Коленвал разверните так, чтобы метка шкива совпадала с нужной отметиной на поверхности крышки газораспределителя. Бегунок трамблёра должен указывать на высоковольтный провод первого цилиндра.
Ослабьте фиксирующую гайку прерывателя-распределителя

Центральный провод достаньте из крышки трамблера и расположите в 5 мм от массы машины.
Включите зажигание и поверните корпус прерывателя примерно на 20 градусов по часовой стрелке.
Осторожно поворачивайте корпус трамблера в обратную сторону. Положение прибора нужно зафиксировать, когда между контактом и массой проскакивает искра.. По традиции затяните фиксирующий элемент, чтобы не допустить смещения

По традиции затяните фиксирующий элемент, чтобы не допустить смещения.

Теперь вы знаете как выставить зажигание. Как часто вам приходится решать такой вопрос? Может есть какой-то проверенный метод, не описанный в заметке? Поделитесь с нами и читателями.

Посмотрите это видео, чтобы узнать, что находится внутри двигателя Tesla.

Вы когда-нибудь хотели разойтись и посмотреть, что находится внутри двигателя Tesla? Этот Youtuber сделал это для тебя.

Хотите знать, что делает тик Тесла? Канал YouTube WhatInside глубоко погрузился в мотор Tesla, чтобы показать вам, что происходит под капотом.

Как сказал один человек на видео, прежде чем разобрать двигатель, «в интернете не так много материала об этом.«Больше причин разбить его на части и взглянуть.

Некоторые детали и материалы, которые вы нашли в моторе Tesla Model S 2012 года, включают синюю охлаждающую жидкость, трансмиссионную жидкость, большой компьютерный процессор, печатные платы и гигантские шестерни.

Как правильно отмечают многие комментаторы на видео, название видео («Что внутри двигателя Tesla?») На самом деле неверно. Автомобили Tesla не оснащены двигателями внутреннего сгорания.

В отличие от двигателя, автомобили Tesla (как и все другие полностью электрические автомобили) содержат двигатель, который приводится в действие мощным аккумулятором автомобиля.

Бензиновые двигатели внутреннего сгорания более подвержены износу. Для сравнения, электродвигатель имеет меньше движущихся частей, которые, тем не менее, невероятно технологичны.

По сути, то, что мы видим в этом видео, размещено во многих наших повседневных предметах, таких как смартфоны, в гораздо более простой форме.

Видео дает захватывающее представление о внутренней работе одного из самых совершенных электрических двигателей.

Более того, так как это модель 2012 года, с тех пор Tesla модернизировала двигатель еще больше.

Особенно примечательно, что генеральный директор Tesla Элон Маск недавно заявил, что для его Tesla Semi компания рассчитывает на максимальную дальность примерно 600 миль.

Технология электродвигателей Tesla настолько продвинута, что, как сообщает Elektrek , глава грузовой компании Daimler сказал, что Semi Tesla «обогнал их» благодаря своей впечатляющей технологии.

Он также предположил, что компания Элона Маск бросает вызов законам физики.

Проверка правильности установки зажигания ВАЗ 2107

Для того чтобы проверить, насколько правильно установлено зажигание надо разогнать автомобиль до 40 км/ч на третьей передачи. Далее надавить на педаль газа, чуть больше чем на половину. Если детонация пропадает через 3-5 секунд, то зажигание установлено правильно. Если же детонация длится больше, надо остановиться, на работающем двигателе ослабить крепление распределителя зажигания, после чего провернуть его корпус вправо (+) на одно деление. Затем повторить процедуру проверки. Если же детонации нет вообще, то корпус трамблера надо вращать влево (-).

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Установка и регулировка зажигания на «Пятерке» без ошибок

Зачем выставлять зажигание?

Схема зажигания включает в себя несколько основных элементов — это замок зажигания ВАЗ, трамблер, свечи, высоковольтные провода. Перед тем, как настроить трамблер и выставить бесконтактное зажигание ВАЗ (БСЗ), необходимо понимать, чем чревата его неправильная настройка. Прежде чем отрегулировать устройство, необходимо удостовериться в том, что проблема кроется не в трамблере, свечах зажигания или подключении проводов, поскольку симптомы у них схожие.

Установка бесконтактного устройства производится при таких признаках:

Детонация. При работе двигателя из-под капота раздаются металлические звуки.
Мощность двигателя, а также число оборотов значительно снизились.
Силовой агрегат в целом работает не устойчиво на небольших оборотах.
Возрастет расход горючего.
Кроме того, если трамблер настроен на позднее зажигание, это может быть чревато перегревом мотора.

При этих симптомах на стенках двигателя будет образовываться большое количество отложений и нагара, а также усилится износ компонентов силового агрегата.

Инструкция по установке

В некоторых случаях невозможность запуска мотора кроется в катушке зажигания или замке. Если виноваты эти элементы, то производится замена замка зажигания ВАЗ 2105 и катушки зажигания. Если проблема заключается в неправильно выставленном угле, то ниже приведена инструкция по выставлению бесконтактного зажигания. Для этого существует несколько способов (автор видео о пошаговой регулировке электронного зажигания на отечественной «пятерке» — канал Sdelaj Sam! Pljus interesnoe!).

Как выставить зажигание на ВАЗ 2105 по лампочке:

Для начала необходимо демонтировать крышку трамблера, при этом высоковольтники извлекать не стоит.
Затем нужно провернуть коленчатый вал при помощи храповичного ключа до того момента, пока отметка на его шкиве не совпадет со средней отметкой на передней крышке мотора, всего их три. Также нужно учитывать, что когда метки будут совмещены, может быть выставлен или первый, или четвертый цилиндры. Сам цилиндр проверяется с помощью бегунка — он должен быть направлен в сторону цилиндра 1.
При помощи гаечного ключа на 13 нужно ослабить корпус распределителя.
Далее, один провод от лампы необходимо подключить к кузову авто, а второй — к контакту К на катушке.
Теперь необходимо провернуть ключ в замке зажигания, но мотор заводить не нужно. Проворачивайте распределитель по и против часовой стрелки, при этом сама лампа будет то мигать, то тухнуть. От вас требуется найти положение, при котором тестирующая лампочка начинает гореть. Когда вы найдете его, распределитель нужно будет закрутить.

Есть еще один вариант регулировки, который поможет, если у вас нет лампочки.

Этот метод позволяет настроить угол на слух:

Сначала сядьте в салон машины и заведите мотор.
Далее, используя гаечный ключ на 13, необходимо немного ослабить гайку, которая фиксирует распределитель. Но при этом устройство необходимо придерживать, чтобы не допустить его произвольного поворачивания.
После этого медленно попробуйте провернуть распределитель в обе стороны.
От вас требуется найти тот момент, при котором силовой агрегат сможет набрать наиболее высокие обороты. Когда вы сделаете это, корпус распределителя нужно будет немного провернуть по часовой стрелке, но так, чтобы не сбить настройку.
Сделав это, закрутите гаечный ключом на 13 гайку, крепящую распределитель, и проверьте работоспособность мотора. Если вас что-то не устраивает, то регулировка производится еще раз.

Проверка правильности установки

После того, как регулировка будет проведена, выставленное устройство необходимо проверить на работоспособность. Для начала заведите силовой агрегат и попробуйте резко нажать на газ. В этот момент из-под капота должна доноситься легкая детонация — если это так, то настроенный узел работает корректно.

Есть еще один вариант проверки. После того, как все будет сделано, нужно выехать на ровную дорогу и разогнаться примерно до 40 км/час, на этой скорости необходимо активировать четвертую передачу. Если в тот момент, когда вы активировали передачу, детонация отсутствует, это говорит о том, что все действия были выполнены верно. Детонация допускается, но не сильная. Если же металлический звук достаточно громкий, то это говорит о необходимости повторной регулировки. В том случае, если у вас вызывает сложности один из описанных выше методов, то попробуйте воспользоваться вторым.

Видео «Наглядная инструкция по регулировке узла своими руками»

Более наглядная инструкция по поводу настройки угла в домашних условиях с обозначением всех нюансов приведена на видео ниже (автор ролика — канал Ато! мото-лайф).

Проверка катушки зажигания

Проверка катушки происходит по двум показателям: наличие замыкания и обрыва цепи. Перед диагностикой катушку зажигания необходимо отключить. После этого один щуп прибора подключается центральному контакту катушки, второй к корпусу (массе). Если дисплей отображает сопротивление равное бесконечности, замыкание отсутствует.

Первичная обмотка катушки на обрыв происходит иначе. Щупы прибора необходимо подключить к правому и левому контактам. Сопротивление между ними должно быть в пределах 3-3,5 Ом.

Если показатели сопротивления первичной обмотки не соответствуют норме или в катушке имеется замыкание на корпус, необходима ее замена.

Источники

http://hitmind.ru/275-kak-vystavit-zazhiganie-na-vaz-2107-instruktsiya-po-ustanovke-na-karbyuratore-i-inzhektore.html
https://litezona.ru/katushka-zazhiganija-vaz-2107-inzhektor-shema/
https://ladafakt.ru/kak-proverit-modul-zazhiganiya-vaz-2107-inzhektor.html
https://akord-auto.ru/raznoe/proverka-modulya-zazhiganiya-multimetrom.html
https://nadouchest.ru/proverka-modulja-zazhiganija-vaz-2107-inzhektor/
https://znatokvaz.ru/stati/provoda-na-svechi-zazhiganiya-vaz-2107
https://provaz07.ru/elektrooborudovanie/broneprovoda-vaz-2107.html
http://A116.ru/site/stati/vysokovoltnye-provoda-i-svechi/poryadok-podklyucheniya-vysokovoltnyh/
https://kalina-2.ru/remont-vaz/propuski-zazhiganija-vaz-2107-inzhektor

Регулировка зазора прерывателя трамблера ВАЗ 2107

Качество искры зависит от зазора между контактами прерывателя и состояния самих контактов. Чтобы отрегулировать трамблер ВАЗ 2107, необходимо выполнить такие операции:

отщелкнуть скобы крепления и снять крышку трамблера;
открутить винты крепления бегунка;
снять бегунок;
зачистить контакты прерывателя наждаком (чтобы не повредить контакты, необходимо использовать наждак с зернистостью не крупнее 600).
ослабить винт, фиксирующий контакты прерывателя;
вращая регулировочный винт выставить зазор 0,4 мм, используя соответствующий щуп;
затянуть фиксирующий винт;
установить и закрепить бегунок;
зафиксировать крышку трамблера.

Установка зажигания ВАЗ 2107

Для того чтобы своими руками быстро выставить зажигание на ВАЗ-2107, нужно подготовить специальный 38-миллиметровый ключ и мультиметр. Оптимальным прибором для выполнения регулировки считается стробоскоп, а для моделей с контактной системой зажигания рекомендуется использовать омметр. Нижеприведенная инструкция является универсальной для всех базовых модификаций 2107, так как несущественные конструктивные отличия не затрагивают расположения и способа демонтажа, ремонта или регулировки основных сегментов и агрегатов.

Подготовка

Подготовительные операции являются важной часть любых ремонтных работ. От их выполнения зависит безопасность, временные затраты и эффективность манипуляций

Включите нейтральную передачу, затем отсоедините от аккумулятора отрицательную клемму. Это позволит избежать коротких замыканий в процессе регулировки, которые могут спровоцировать выход из строя недешевых электронных блоков, повреждению проводки, а также нанесению увечий самому мастеру.

Демонтаж крышки распределителя. Для этого необходимо отжать пружинные фиксаторы с помощью отвертки, что позволит снять защитный кожух.

Установка коленвала в необходимое положение. На этом этапе, чтобы настроить правильно зажигание ВАЗ-2107 придется воспользоваться ключом 38 мм. С его помощью необходимо провернуть коленвал по часовой стрелке. Изменяйте положение механизма до тех пор, пока верхний торец бокового контакта бегунка трамблера не выровняется с первым контактом крышки распределителя. Для следующего этапа нам понадобится измерительный прибор.

Измерение сопротивления. Эта процедура будет расписана на примере использования омметра. Один щуп прибора присоедините к массе, а второй прикрепите к контактному болту распределителя. Шкала измерителя должно показывать нулевое значение, не отключайте его от деталей.
Проверка зажигания. Медленно проворачивайте коленвал до момента, когда его метка выровняется с одной из черточек, размещенных на крышке трамблера. Длинная полоска на трамблере соответствует 0° установки угла опережения, метка посередине — 5°, а короткая насечка — 10°. Если вы используете бензин АИ-92 или 95, рекомендуется выбрать среднее значение. Стоит понимать, что данные параметры используются по отношению к моделям ВАЗ-2107. Если настройка выполнена правильно, в момент соединения рисок в одну линию сопротивление, индицируемое на приборе, поднимется до бесконечности, что будет свидетельствовать о правильной настройке зажигания. В противном случае необходимо откалибровать систему.

Регулировка угла опережения. С помощью ключа ослабьте гайку крепления, которая фиксирует распределитель на блоке цилиндров. Вслед за этим нужно повернуть корпус трамблера. Вращайте деталь по часовой стрелке, пока сопротивление не будет равно нулю. Достигнув необходимого значения, остановитесь. Из «нулевого» положения начните медленно проворачивать трамблер в обратную сторону, пока не начнет возрастать сопротивление. Чтобы устранить зазор в приводе валика, аккуратно надавите на бегунок в направлении обратном ходу часовой стрелки. Получив нужный результат, закрутите гайку крепления трамблера и установите крышку. Для выполнения этой процедуры можно воспользоваться контрольной лампой напряжением 12 Вольт. Данный метод является очень опасным, так как процедура выполняется при включенном зажигании

Если не соблюдать должный уровень осторожности можно получить электрический удар или повредить проводку автомобиля. При размыкании контактов прерывателем в цепи образуется импульс с силой до 300 В
