Как натянуть цепь на ваз 2107

Регулировка момента зажигания

Для классической регулировки момента зажигания понадобится стробоскоп, ключ на 38 мм с удлиненной ручкой, для проворачивания коленчатого вала.

На коленчатом вале расположены три метки:

• Короткая черта опережение зажигания 100.
• Средняя – 50.
• Длинная – 00 ВМТ (верхняя мертвая точка).

Рекомендуется выставлять опережение зажигания на 50. Для этого проворачивают коленчатый вал. Метка шкива и вала (ВМТ) должны совпасть. Если неизвестно какое было положение бегунка при снятии трамблера, то ориентируемся на наружный контакт, который должен быть направлен в сторону крышки с номером 1 или 3, в зависимости какой из поршней цилиндра находится в ВМТ.

Для этого снимите крышку с трамблера отстегнув пружинные защелки, затем приподнимите бегунок и направьте внешний контакт на один из номеров указанных на крышке. Номерами указаны подключения проводов к свечам на блоке цилиндра от 1 до 4.

Как заменить натяжитель цепи ГРМ на ВАЗ 2101-ВАЗ 2107?

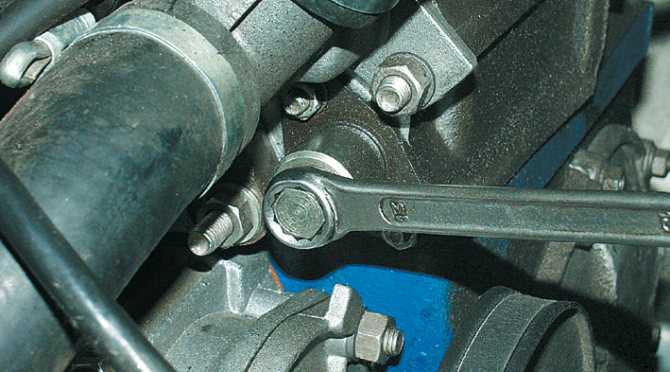

Снятие: 1) Для начала отверните две гайки, которые крепят натяжитель цепи к двигателю.

2) После чего снимите натяжитель цепи с двигателя автомобиля.

Примечание! Между натяжителем цепи и двигателем располагается уплотнительная прокладка, снимайте ее аккуратно, не повредите ее! (О том как выглядит уплотнительная прокладка, см. в самом низу статьи, в рубрике « Для новичков! »)

Установка: 1) Для начала зарядите новый натяжитель цепи. (О том как зарядить натяжитель цепи, см. в статье «Как зарядить натяжитель цепи на ВАЗ?»)

2) Затем установите его на место, в обратном порядке снятию.

3) Теперь проверните коленчатый вал по часовой стрелке, для того что бы натянуть цепь «ГРМ». (О том как провернуть коленвал, см. в статье «Установка поршня четвертого цилиндра в положение ВМТ», в пунктах «1-2»)

Примечание! В статье на которую дана ссылка в пункте «3», перейдя по ней там нужно будет ещё выставить метки, но если вы заменяете лишь натяжитель цепи то никакие метки вам выставлять не нужно, всего лишь проверните коленвал на «1-1.5» оборота и всё!

4) После того как вы завершите проворачивать коленвал, немного ослабьте колпачковую гайку, для того что бы разрядить натяжитель разрядился.

Примечание! Когда натяжитель цепи разрядится, вы услышите щелчок и только после этого закрутите гайку натяжителя цепи обратно!

Важно! 1) В случае деформации уплотнительной прокладки которая стоит между двигателем автомобиля и натяжителем, замените ее на новую! (Если вы не понимаете о какой уплотнительной прокладки идёт речь, то в таком случае смотрите рубрику: «Для новичков!»)

Для новичков! Вопрос: Как выглядит уплотнительная прокладка натяжителя цепи? Примечание: Уплотнительная прокладка располагается между натяжителем цепи и двигателем! Ответ:

Натяжитель цепи ваз 2101 автоматический mts0171

Самовывоз, Почта РФ, Курьером, Логистическая компания

Натяжитель цепи ваз 2101 автоматический mts0171 Trialli.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Гидронатяжитель цепи ГРМ ВАЗ 21214

Самовывоз, Почта РФ, Курьером, Логистическая компания

Натяжитель цепи ВАЗ 2101 автоматический MTS0171

Башмак натяжителя цепи ВАЗ 2101 7207

Самовывоз, Почта РФ, Курьером, Логистическая компания

BALZAP 7207 башмак натяжителя цепи ваз 2101

Самовывоз, Почта РФ, Курьером, Логистическая компания

Herzog Натяжитель цепи ГРМ для двигателя 2101,21011,210.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Натяжитель цепи ВАЗ-2101 автомат. «Пилот» (Ро.

Успокоитель цепи ВАЗ 2101-2107 в сборе в уп. 10555

Самовывоз, Почта РФ, Курьером, Логистическая компания

Резинотехника успокоитель цепи ваз 2101-2107 в сборе в.

Наш магазин работает ежедневно по адресу: Россия, Москва, ул. Верхнелихоборская, 8А ( м. Верхние Лихоборы, 3 минуты пешком.) с 9-18 без обеда, в субботу с 10-14, воскресенье выходной. Работаем с физическими и юридическими лицами. Доставка по Москве компаниями: Доставист.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Натяжитель цепи Иж

Самовывоз, Почта РФ, Курьером, Логистическая компания

Успокоитель цепи ВАЗ 2101-07

Башмак натяжителя цепи ВАЗ 2103 21030100609082

Самовывоз, Почта РФ, Курьером, Логистическая компания

LADA башмак натяжителя цепи ваз 2103

Натяжитель цепи ГРМ 2101-21074,2121 Производитель: LADA Артикул: 21011006060

Самовывоз, Почта РФ, Курьером, Логистическая компания

Натяжитель цепи ГРМ 2101-21074,2121 LADA 21011006060

Успокоитель цепи ВАЗ 2101-2107 в сборе в уп. 10555

Самовывоз, Почта РФ, Курьером, Логистическая компания

Резинотехника 10555 успокоитель цепи ваз 2101-2107 в сб.

Наименование: Башмак Натяжителя Цепи Ваз 2103 Lada 21030-1006090-82, Производитель Lada, Категория: Автозапчасти

Самовывоз, Почта РФ, Курьером, Логистическая компания

Башмак Натяжителя Цепи Ваз 2103 Lada 21030-1006090-82

Башмак натяжителя цепи ВАЗ 21214 21214100609002

Самовывоз, Почта РФ, Курьером, Логистическая компания

LADA 21214100609002 башмак натяжителя цепи ваз 21214

Наименование: Болт Башмака Натяжителя Цепи Ваз 2101-07 Lada 21010-1006098-00, Производитель Lada, Категория: Автозапчасти

Самовывоз, Почта РФ, Курьером, Логистическая компания

Болт Башмака Натяжителя Цепи Ваз 2101-07 Lada 21010-100.

Цепной привод ГРМ на ВАЗовской «классике» хоть и считается надёжным, но и он по мере эксплуатации автомобиля нуждается в ремонте и замене элементов. О необходимости ремонта свидетельствуют характерные признаки, а работу можно провести своими руками без посещения автосервиса.

Как Натянуть Цепь На Ваз 2101 Видео

Натяжение натяжного контура на автомобиль ВАЗ 2101 в кустарных условиях

Цепочка синхронизации важна в механизме синхронизации. Со временем он растягивается и просит напряжение, потому что влияет на качество двигателя. Поэтому необходимо знать, когда проверять напряжение и как затягивать цепь на ВАЗ 2101. Эта тема обсуждается в статье и видео, в которых показан процесс проверки и натяжения цепного привода.

Когда нужно растяжение?

Натяжение цепи требуется в следующих случаях:

• после ремонта двигателя;
• после замены товара;
• когда растягивается после длительного использования.

Хронометраж ВАЗ 2101

В первых 2 случаях ясно, что требуется проверка напряжения, так как цепь

Взятые по-разному. Замена. Кроме того, его также следует проверить, чтобы убедиться, что маркировка выравнивания одинакова. Эти метки расположены на коленвале и распредвале. Найти необходимость растяжения обычно под звуки работающего мотора. Если растяжение слабое, то во время его работы слышен посторонний шум там, где расположен цепной привод. Со всеми этими деталями время изнашивается быстрее

Поэтому при проверке натяжения необходимо обратить внимание на состояние демпфера и багажника

Ремень ГРМ

Как затянуть цепь на видео ваз 2101.

При слабом натяжении звена возможны колебания скольжения между несколькими зубцами, и тогда синхронизация клапана будет нарушена. Машина здесь может остановиться, но не заводиться, скорость будет плавать. Для проверки используйте плоскую отвертку. Он должен быть заблокирован и при помощи рычага прижат к цепи. Он не должен сгибаться и растягиваться, как стрела. Не прилагайте чрезмерных усилий к приводу, хотя деталь выполнена из железа, она подвержена деформации.

Внизу видео Автомобиль ВАЗ считается 2101, где вы слышите аварию при работающем двигателе. Предоставляется подробная информация о том, как проверить состояние демпфера, чехла и как выполнить натяжение.

как правильно тянуть цепь

автомобили с распредваломВАЗ Традиционная серия. групп.

Пошаговое руководство

Прежде чем приступить к ремонту дефектов, убедитесь, что у заказчика осталось, что у временных компонентов нет механических дефектов. Для этого необходимо снять защитную крышку привода и провести визуальный осмотр деталей: звездочек, демпфера, натяжителя и багажника. Если выявлены недостатки, то следует замещать

из этих устройств.

инструменты

Прежде чем начать, необходимо подготовить необходимые инструменты:

• клавиши для «13» и «38»;
• плоская отвертка;
• плоскогубцы.

Для работы автомобиль должен быть установлен на удобной платформе, а опоры размещены под колесами, чтобы он не катился. Рычаг переключения передач должен быть установлен в нейтральное положение.

ВАЗ Двигатель Дивизион 2101

Этапы

1. Сначала нужно найти натяжитель, он расположен под форсунками рядом с насосом. Ключ «13» должен отпустить натяжитель. По мере ослабления цепи багажник должен сломаться.
2. Затем возьмите гаечный ключ на «38» и привинтите его к гайке шкива коленвала. Затем проверните коленчатый вал на несколько оборотов по часовой стрелке.
3. Вращайте вал до тех пор, пока отметки на звездочке распределительного вала на корпусе подшипника распределительного вала не совпадут. При этом пружина, расположенная внутри натяжителя и воздействующая на ствол, автоматически выполнит необходимое растяжение.
4. С помощью отвертки лучше проверить натяжение. Если наш клиент остается нормальным, мы возвращаемся к натяжителю и затягиваем его голову гаечным ключом.

Проверка натяжения с помощью отвертки

Потянув за цепной привод, запустите двигатель и проверьте его работу. Он должен работать без шума снаружи. Если после напряжения остаются помехи, вы предпочитаете причину в транквилизаторе. Затем нужно проверить его исправность при желании замещать

. Это может не сработатьподнять цепной привод в первый раз, поэтому эту процедуру придется выполнить несколько раз. Во время процедуры метки должны совпадать, чтобы гарантировать, что фаза распределения газа не нарушится.

Эта операция должна выполняться каждый раз после любых ремонтных работ. Кроме того, после отметки необходимо провести профилактическую проверку. 10 тысяч километров. Если вы научитесь самостоятельно проверять и напрягаться, это позволит вам продлить срок его службы и сэкономить на автосервисе.

Это видео демонстрирует, как тянуть цепь в классическом ВАЗе.

ВАЗ 2101 | Порядок установки поршня 1-го цилиндра в ВМТ такта сжатия

3.1.4. Порядок установки поршня 1-го цилиндра в ВМТ такта сжатия

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

При описании процедуры
предполагается, что распределитель зажигания установлен правильно. Если необходимо
выставить распределитель, то определите такт сжатия по компрессии в цилиндре,
и совместите метки момента зажигания. 1-й цилиндр расположен около радиатора

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Переведите рычаг КПП в нейтральное положение. Отсоедините высоковольтный провод катушки зажигания от центрального вывода крышки распределителя и соедините с массой на блоке цилиндров. 2. Снимите крышку распределителя и найдите на крышке положение высоковольтного провода свечи 1-го цилиндра. Если этот вывод не пронумерован, то определите его по проводу от свечи зажигания. 3. Нанесите метку напротив вывода провода 1-го цилиндра. 4. Снимите крышку распределителя зажигания. 5. Проверните коленвал ключом (за головку болта шкива) или стартером так, чтобы отметка на шкиве совместилась с меткой на пластине в передней части двигателя. На двигателе М40 проверните коленвал так, чтобы положение бегунка распределителя соответствовало ВМТ такта сжатия в 1-м цилиндре, затем доверните до совпадения выемки на маховике с меткой на блоке цилиндров, наблюдая через окно в блоке. 6. Если бегунок указывает на метку, нанесенную на корпусе распределителя, то поршень 1-го цилиндра находится в ВМТ такта сжатия. В противном случае доверните коленвал на один полный оборот по часовой стрелке (360°) и установите поршень 1-го цилиндра в ВМТ такта сжатия. Если невозможно совместить одновременно метки на шкиве и на указателе бегунка, то это указывает на потерю зубьев шестерни или ремня, или на неправильную установку цепи или ремня. 7. Теперь можно выставить в ВМТ такта сжатия и остальные поршни, нанеся метки напротив остальных выводов на корпусе распределителя в соответствии с порядком работы цилиндров и проворачивая коленвал.

Регулировка цепи ваз 2107 карбюратор

Когда необходима натяжка?

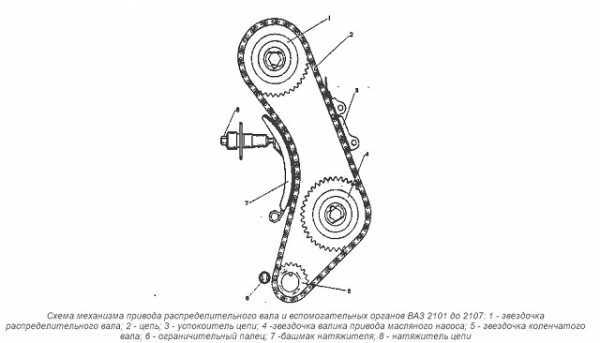

Механизм газораспределения на ВАЗ 2107 инжектор состоит из следующих элементов:

• шестерен промежуточного и коленчатого вала;
• распределительного и промежуточного валов;
• рокера;
• успокоителя;
• впускного и выпускного клапана;
• натяжителя;
• башмака;
• цепного привода ГРМ.

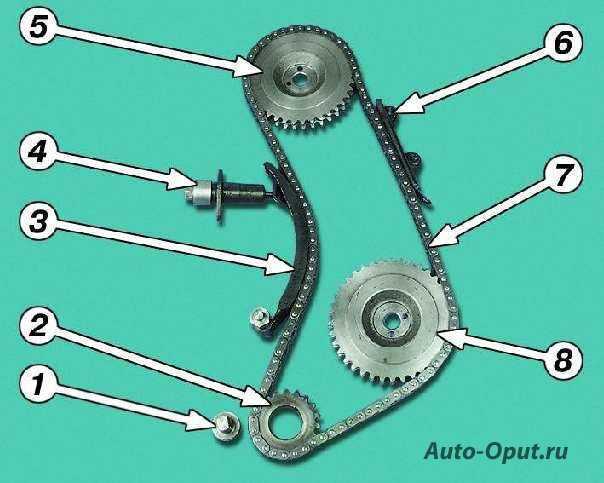

На фото изображены детали ГРМ.

Благодаря ГРМ осуществляется подача воздушно-топливной смеси и удаление отработанных газов. Его работа осуществляется с помощью цепной передачи или ремня. Они осуществляют передачу крутящего момента от коленвала к распредвалу.

Во время эксплуатации цепная передача и ремень находятся в постоянном напряжении, поэтому спустя время цепь постепенно вытягивается — увеличивается ее шаг. В этом случае двигатель начинает нестабильно работать на холостом ходу, начинают плавать обороты, мотор может глохнуть.

Если появились металлические звуки при повышении или понижении оборотов, это верный признак растяжения цепной передачи или износа успокоителя. Для устранения этих звуков нужно натянуть цепь или заменить успокоитель. Натяжение цепного привода также следует выполнять после замены каких-либо деталей ГРМ, в том числе успокоителя и башмака.

Регулировка цепной передачи на ВАЗ 2107 инжектор осуществляется с помощью натяжителя, который может быть механическим, автоматическим или гидронатяжителем. Для установки гидронатяжителя на ВАЗ 2107 нужно переделывать ГРМ. Вместо штатного часто устанавливается автоматический натяжитель, он более надежный.

Пошаговая инструкция

Перед началом работ по натяжке цепи авто нужно установить в удобное положение. Поставить ручку КПП в нейтральное положение, зафиксировать колеса, чтобы автомобиль не покатился во время процедуры.

Инструменты

Для проведения работ необходим следующий инструментарий:

• набор торцевых ключей;
• набор головок;
• пассатижи;
• отвертка;
• молоток.

Перед началом работы следует сделать визуальный осмотр цепного привода. Если найдены механические повреждения натяжного ролика, башмака, успокоителя, звездочек или цепи, дефектные детали необходимо заменить.

Этапы

Последовательность работ при натяжении цепи как в двигателе с инжектором, так и с карбюратором состоит из следующих этапов:

Иногда натяжку выполнить невозможно, из-за того, что цепь со временем растягивается, а длины плунжера уже не хватает, чтобы выполнить регулировку. Если менять изделие не планируется, то можно для временной езды нарастить шток натяжителя, например, путем насаживания на конец штока втулки, с помощью которой крепится воздушный фильтр. Но все равно изношенное изделие необходимо заменить в ближайшее время.

Иногда владельцы вазовских «шестерок» могут услышать достаточно неприятный стук, раздающийся из-под клапанной крышки. Это является сигналом об ослабившемся натяжении цепи привода ГРМ. Вызывающий раздражение водителя стук раздается как раз из того места, где она натягивается на звездочку распределительного вала. Это наиболее верный признак появления проблемы.

С необходимостью периодически регулировать цепь привода ГРМ сталкиваются не только владельцы «шестерок», но и всех моделей, относящихся к вазовской классике. У всех этих автомобилей цепь привода ГРМ является неотъемлемой частью конструкции

Настройка зажигания ВАЗ 2101-07 самостоятельно. Секреты регулировки

На автомашине ВАЗ 2101-07 установлен трамблер, регулирующий угол опережения зажигание, как правило, для его остановки используют стробоскоп и ключ на 38 мм, в статье рассказывается, как можно обойтись без этого, используя подручные инструменты.Трамблер (в просторечье бегунок) устанавливается на старых карбюраторных моделях автомобиля, где нет электронного регулятора зажигания. Сейчас в автосервисах не осталось специалистов по его регулировке, но это можно сделать самостоятельно.

Принцип работы

Трамблер распределяет импульсы, поступающие от катушки зажигания по свечам автомобиля. Внутри его находится контактный прерыватель (бегунок). Он приводится в действие от шестерни привода автомобиля, куда вставлен хвостовик трамблера. На крышке распределителя зажигания крепятся высоковольтные провода, идущие к свечам блока цилиндра.

Важно правильно отрегулировать зажигание:

• Раннее зажигание замедляет поднимание поршня вверх.
• Позднее зажигание после прохождения поршнем мертвой точки, приводит потери энергии возгорания.
• Оптимальный режим начало опускания поршня, после прохождения мертвой точки.

При неправильной регулировке:

• Расход бензина увеличивается.
• Мощность двигателя падает.
• Уменьшается ресурс эксплуатации двигателя.

Регулировка момента зажигания

Для классической регулировки момента зажигания понадобится стробоскоп, ключ на 38 мм с удлиненной ручкой, для проворачивания коленчатого вала.

На коленчатом вале расположены три метки:

• Короткая черта опережение зажигания 100.
• Средняя – 50.
• Длинная – 00 ВМТ (верхняя мертвая точка).

Рекомендуется выставлять опережение зажигания на 50. Для этого проворачивают коленчатый вал. Метка шкива и вала (ВМТ) должны совпасть. Если неизвестно какое было положение бегунка при снятии трамблера, то ориентируемся на наружный контакт, который должен быть направлен в сторону крышки с номером 1 или 3, в зависимости какой из поршней цилиндра находится в ВМТ.

Для этого снимите крышку с трамблера отстегнув пружинные защелки, затем приподнимите бегунок и направьте внешний контакт на один из номеров указанных на крышке. Номерами указаны подключения проводов к свечам на блоке цилиндра от 1 до 4.

Определение ВМТ без ключа

Можно использовать простой метод установки ВМТ, без ключа. Для этого из цилиндра 1 или 3 вывинчиваем свечу, а на ее место вставляем пробку (из резины, бумаги, дерева), затем рывками прокручиваем коленчатый вал с помощью стартера, пробка вылетает из отверстия цилиндра. Значит, он находится в ВМТ.

Условно проводим линию от наружного контакта бегунка в сторону крышки трамблера с номером 1 или 3. Закрываем крышку, фиксируя пружинными защелками.

Для проведения точной регулировки опережения зажигания прогреваем двигатель, не выключая его, чуть ослабляем гайку (ключ 13 мм), затем затягиваем гайку крепления трамблера к блоку цилиндров.

Чтобы уменьшить угол опережения зажигания надо повернуть корпус вправо, для увеличения – влево. Затем затягиваем гайку крепления на корпусе двигателя.

Контрольной лампой, которую можно сделать самостоятельно, можно также провести регулировку. Проверяем сначала зазор в контакте прерывателя (0,35-0,45 мм).

Затем один из проводов подключаем к низковольтному проводу катушки зажигания, второй – к «массе» автомобиля. Включаем зажигание (двигатель не заводим), медленно поворачиваем корпус распределителя, лампа должна загореться, контакты сомкнуты, тухнуть, контакты разомкнуты.

Окончательную регулировку зажигания делаем на ровной дороге. На скорости 50 км/час включаем 4-ю передачу и давим на педаль «газа». Детонация двигателя не должна превысить 3 сек, если она больше – уменьшаем угол, при отсутствии детонации – увеличиваем угол.

Угол регулировки зажигания зависит от марки и качества бензина, состояния автомобиля. Настройка позволяет выбрать оптимальный вариант, увеличивающий мощность двигателя, сокращающий потребления топлива.

Пожалуйста, оцените этот материал!

Проверка натяжения цепи на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!Цепь ГРМ – благодаря ней двигатель работает, со временем данная цепь расслабляется (Вытягивается) и начинает стучать, стук очень неприятный да и цепь из-за этого изнашивается быстрее и самое главное если цепь будет слишком сильно ослаблена то возможен её перескок на один зубец, а то и на два и на три и т.д., а это уже смешение фаз газораспределения, в связи с чем автомобиль через некоторое время будет ехать вообще непонятно, то есть у него обороты будут очень сильно плавать, ещё глохнуть он может часто или вообще будет не заводиться.

Примечание!Для того чтобы проверить натяжение цепи нужно будет снимать крышку у головки, если вы никогда этого ещё не делали то не пугайтесь ничего сложного в этом нет, она всего лишь на 8-ми гайках крепиться поэтому чтобы их отвернуть, вам нужно будет запастись: Воротком с накидной головкой, а так же новая прокладка понадобиться на крышку головы (Она копейки в автомагазинах стоит, а новую брать нужно обязательно) и обычной плоской отвёрткой запаситесь которой натяжение вы будете проверять!

Где находиться цепь ГРМ?Она располагается под всевозможными крышками, а именно её верхняя часть находиться под крышкой головки блока, нижняя под крышкой распределительного вала ну а в середине до неё никак уже не добраться только если снять с автомобиля, но нижняя, а так же средняя часть вам не нужно вам нужно добраться только лишь до верхней, поэтому для наглядности на фото ниже крышка уже снята и цепь указана стрелкой.

Когда нужно проверять натяжение цепи ГРМ?Сразу вам скажем, если вы хотите подтянуть цепь то это делается при помощи натяжителя цепи (О том как натянуть цепь, читайте в статье: «Регулировка цепи на автомобиле») и снимать для этого крышку чтобы проверить натяжение вовсе не нужно (Но в принципе можно снять, если вы хотите со 100% точность натянули цепь правильно), натяжение проверяется только когда вы производите какие либо работы к примеру цепь на новую поменяли и проверяете нормально ли она натянута или же нет, а просто так разбирать двигатель у автомобиля чтобы подёргать за цепь и проверить её натяжение не нужно, кроме того если цепь ослабнет то она вам сама даст об этом знать, во-первых шум работы у двигателя повыситься (Попробуйте на отрегулированной цепи завести автомобиль и дать ему поработать на холостых оборотах и на не отрегулированной цепи туже самую операцию проделайте, звук работы двигателя в этих ситуация будет кардинально отличаться).

Примечание!Кстати если цепь сильно ослабла, но вы не знаете как понять это, то просто откройте капот и прислушайтесь если будут стуки посторонние в том месте где она находиться, но при нажатии на газ (Немного совсем за тросик газа потяните или помощника попросите чтобы на газ немного нажал) стук этот пропадает, то есть вероятность того что именно цепь издаёт этот стук и при помощи натяжителя её подтяните!

Как проверить натяжение цепи на ВАЗ 2101-ВАЗ 2107?

1) В начале операции вам понадобиться ту самую крышку снять, о том как она снимается читайте в статье: «Установка фаз газораспределения по меткам», в данной статье всё подробно объяснено и разжёвано, а изучать вам её нужно начиная с пункта 1 и заканчивая 10, в этих пунктах снятие крышки то и объяснено.

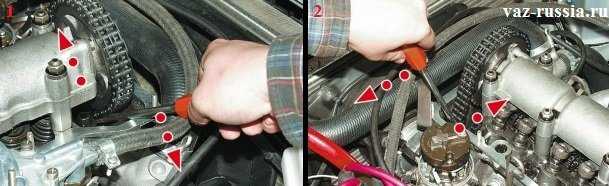

2) Теперь когда крышка убрана и вам уже она не мешает, переходите к проверки натяжения цепи, данную проверку как отвёрткой так и рукой можно выполнить, но лучше отвёрткой, для этого установите её двумя разными способами как на двух фотографиях ниже показано, и в этих положения проверяйте натяжение цепи на фото ниже куда нужно перемещать отвёртку подробно показано но мы эти фотографии всё равно немного разберём, на первом фото показано как нужно вставить отвёртку и использовав её как рычаг понажимать на цепь (Прогибаться она не должна, если прямо чуть-чуть прогибается то отрегулируйте цепь при помощи натяжителя), затем переходите к другой стороне цепи (см. фото 2) и так же установите отвёртку и ей в том месте понажимайте на цепь (Так же пальцем можете цепь попробовать по продавливать), прогибаться цепь так же недолжна и струной как бы должна быть натянута, так и определяется натяжение цепи на классических автомобилях.

Примечание!На цепь нужно давить со средней силой, со всей силы не в коем случае давить не надо, хоть она и металлическая но это не исключает её деформации!

Дополнительный видео-ролик:Более подробно об том какая натяжка должна быть у цепи, смотрите в ролике ниже, там показывается установка цепи на снятом с автомобиля моторе и в самом конце объясняется и так же показывается какая должна быть регулировка.

Часто задаваемые вопросы

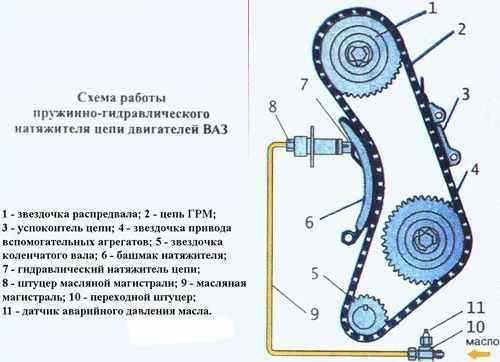

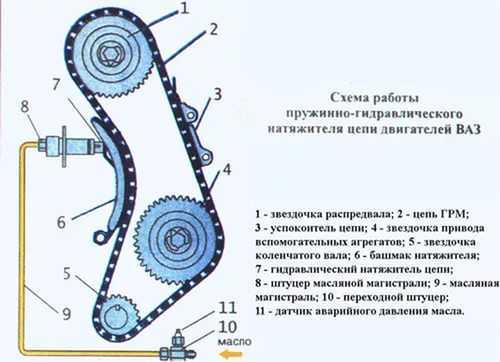

1. Как работает натяжитель цепи ваз 2107?

Натяжитель цепи ваз 2107 является неотъемлемой частью двигателя и отвечает за поддержание правильной натяжки цепи привода ГРМ (газораспределительного механизма). Он функционирует по следующему принципу:

При работе двигателя, натяжитель под действием масляного давления впитывает масло и автоматически регулирует натяжение цепи. Если цепь начинает расслабляться из-за износа или других факторов, натяжитель автоматически увеличивает давление на цепь, чтобы поддерживать оптимальную натяжку. В случае, если натяжитель не функционирует должным образом, цепь может оседать, что приведет к снижению производительности двигателя, повреждению клапанов и другим серьезным поломкам.

2. Как определить неисправности натяжителя цепи на ВАЗ 2107?

Если натяжитель цепи на ВАЗ 2107 вышел из строя, могут возникнуть следующие признаки:

• Шум в зоне привода ГРМ — рычание, стук или скрежет;
• Некорректная работа двигателя — холостой ход может быть нестабильным, мощность двигателя снижается;
• Повышенный расход масла;
• Появление ошибок в системе управления двигателем;
• Ослабление натяжения цепи — можно проверить с помощью специального инструмента.

Замена натяжителя цепи ВАЗ 2107 фото и видео

Для чего требуется замена натяжителя?

Как явствует из названия, функцией устройства служит натяжение цепи механизма газораспределения. Так как при длительной эксплуатации оно ослабевает, её звенья вытягиваются. В таком случае появляется неустойчивая работа двигателя, Постепенно смещаются фазы газораспределения, возникает повышенный разогрев и износ деталей цилиндро-поршневой группы.

Об этом говорит появление высокого звона с металлическим оттенком с передней стороны двигателя, в торцовой части, или стук из-под крышки клапанов. Это хорошо слышно, если двигатель набирает обороты.

При этом в первую очередь производят натяжение цепи, так как для этого не нужны никакие запасные части. Однако если оно оказалось неэффективным или кратковременным, то, скорее всего, натяжитель перестал фиксировать цепь и требуется его замена. Также возможно, требуется замена башмака натяжителя.

Рассмотрим более простой вариант замены натяжителя цепи, при котором не требуется замена башмака. Для замены башмака требуются серьёзные подготовительные работы, такие, как снятие защиты картера, ремня генератора, кожуха вентилятора, шкива коленвала и т. д.

Какие инструменты потребуются для замены натяжителя?

• рожковый ключ на 10 мм;
• рожковый ключ на 13 мм;
• небольшие слесарные тиски;
• специальный ключ для коленвала, или ключ на 36 или 38 мм, смотря какая гайка, или «газовый», разводной ключ.

Какова стоимость нового натяжителя ВАЗ 2107?

Для того чтобы поменять автоматический натяжитель, в среднем нужно 600-700 руб. ТЗА (Тольяттинский завод автоагрегатов) производит лучшие, «родные» натяжители для «классики». На упаковке (синего цвета) есть номер упаковщика, а также наклейка проверки подлинности с защитным слоем. Под слоем есть код, при введении которого поступает СМС с подтверждением. Внутри обязательно присутствует вкладыш – формуляр с наименованием продукции, с датой изготовлениями, синими оригинальными печатями ОТК.

Какова последовательность действий при замене?

Вначале снимаем крышку головки блока цилиндров. Это потребуется для того, чтобы в самом конце правильно определить натяжение цепи.

1. Снимаем с карбюратора корпус воздушного фильтра. Затем отсоединяем тягу «газа» от валика.
2. Затем нужно снять рычаг с тягами.
3. И, наконец, отсоединяем от кронштейна топливный шланг, идущий от бензонасоса на карбюратор.
4. Трубчатым ключом на 10 снимаем крышку головки блока цилиндров. Это нужно сделать, чтобы можно было проверить натяжение цепи рукой.

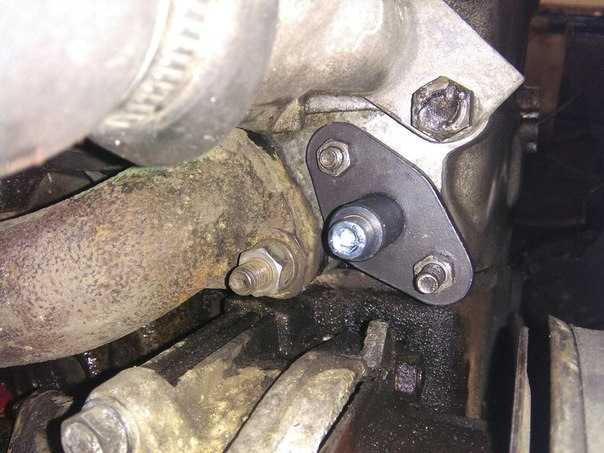

5. Натяжитель цепи ГРМ ВАЗ 2107 находится справа в передней стороне двигателя. Вначале с помощью ключа на 10 отворачиваем гайки крепления натяжителя.
6. Вынимаем его из двигателяМежду корпусом двигателя и натяжителем должна быть прокладка. Старайтесь не повредить и не потерять её, так как новая прокладка продаётся почти всегда только в комплекте с натяжителем. Иногда она может начать «травить», и чтобы для её замены не приобретать комплект, сохраните старую прокладку.

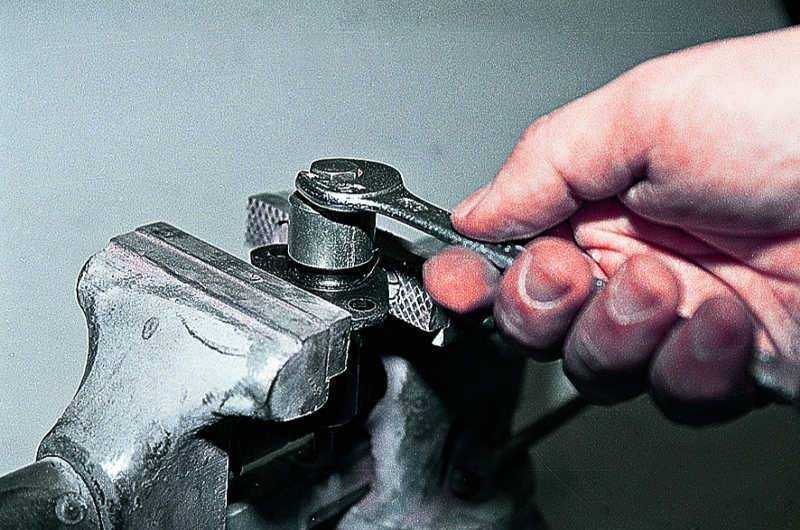

7. Закрепляем новый автоматический натяжитель вертикально в слесарных тисках. Затем ключом на 13 мм ослабляем колпачковую гайку.После этого плунжер стал подвижным, и свободно перемещается в корпусе натяжителя.
8. Теперь «заряжаем» плунжер натяжителя. Для этого ставим его вертикально (место, на которое ставим, показано синим треугольником). Затем с усилием надавливанием вертикально вниз (места нажима показаны красным). Плунжер «утапливается» в корпусе.
9. Теперь нужно, продолжая надавливать на корпус и удерживая плунжер «во взведённом состоянии», затянуть обратно гайку рожковым ключом на 13 мм.
10. Теперь «взведённый натяжитель» вместе с прокладкой устанавливаем в корпус двигателя. Рожковым ключом 36-38 (у ВАЗ 2107 может быть или гайка, или храповик, поэтому разные размеры) поворачиваем коленвал по часовой стрелке в среднем на полтора–два оборота. Когда возникнет наибольшее сопротивление движению, то тогда цепь будет максимально натянута. Главное – следить, чтобы коленвал не повернулся обратно, вследствие хода из-за компрессии, и натяжение цепи не ослабло. Если нет ключа на 38, то можно включить зажигание и провернуть стартером коленчатый вал.
11. Закручиваем гайку обратно, удерживая коленчатый вал от «амортизации» обратно. Затем проверяем результат натяжения, снова нажимая рукой на цепь.Никакого прогиба быть не должно. Теперь устанавливаем на место крышку головки блока.
12. Только после того, как цепь натянута, нужно ослабить колпачковую гайку натяжителя. Плунжер освободится и «выстрелит», вызывая плотное прилегание башмака к цепи. В это время раздастся щелчок. Только после щелчка нужно плотно затянуть колпачковую гайку натяжителя.

Какие инструменты понадобятся для натяжения цепи?

Для натяжения цепи на ВАЗ 2107 карбюратор вам понадобятся следующие инструменты:

• Ключи: для откручивания и закручивания болтов и гаек, которые крепят звездочки и натяжной ролик.
• Регулировочная шайба: используется для регулировки зазора между цепью и натяжным роликом.
• Отвертка: для корректировки положения натяжного ролика и крепления его болтами.
• Длинное ребро: может быть использовано для проверки зазора между цепью и звездочкой.

Убедитесь, что вам доступны все необходимые инструменты перед началом процесса натяжения цепи. В случае отсутствия какого-либо инструмента, обратитесь к специалисту или мастерской для получения помощи и аренды необходимого инструмента.

Когда необходима натяжка?

Натяжка цепи требуется в последующих случаях:

• после ремонта мотора;
• после Замены изделия;
• при растягивании после долговременной эксплуатации.

В первых 2-ух случаях ясно, что проверка натяжения нужно, потому что цепь снималась по другому проводилась Замена. Дополнительно, следует также инспектировать, чтоб совпадали установочные метки. Эти метки находятся на коленвале и распредвале. Найти необходимость натяжки конечно по звукам работающего мотора.

При слабеньком натяжении звенья бывают вариации проскочить на несколько зубьев, тогда нарушится фаза газораспределения. Машина здесь может заглохнуть, не заводиться, будут плавать обороты. Для проверки используют плоскую отвертку. Ее необходимо воткнуть и, используя как рычага, надавливать на цепь. Она не должна прогибаться и быть натянута как стрела. Не следует очень давить на привод, хотя деталь железная, она подвержена деформации.

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

1. Отсутствие зарядного тока — генератор не работает.
2. Зарядный ток есть, но ниже минимального значения​ — идёт недостаточный заряд АКБ.
3. Напряжение выше максимального значения ​— перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра. Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться

Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться.

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

https://youtube.com/watch?v=sYpDunxmZzE

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.
