Как отрегулировать фары на ваз 2106 видео

Порядок регулировки

Весь процесс можно разбить на три части:

• Разметка ламп
• Разметка на стене
• Настройка ламп ближнего света

Из этой статьи вы узнаете, как выполнить настройку и регулировку фар собственноручно. Перед началом работы обязательно нужно проверить следующие узлы вашего авто: пружины подвески, давление в шинах, размеры шин, так как от их состояния напрямую зависит направление света. Если эти детали неисправны, то это может повлиять на угол и качество регулировки.

Что потребуется?

• Мел, светящаяся лента либо что-то другое для разметки
• Ровная стена
• Не менее 8 метров вертикальной поверхности перед стеной

В первую очередь нужно разметить экран регулировки. Поскольку каждый автомобиль имеет свои особенности строения кузова, то и разметка для каждого авто индивидуальна. Однако в некоторых случаях применимы так называемые универсальные методы разметки машины.

Разметка и процесс регулировки

Поставьте машину вплотную к стене или вертикальной поверхности, а затем отметьте на ней следующие данные: центр авто и центральные оси ламп:

Теперь поставьте машину на расстоянии 7,5 метров и проведите на стене линию соединяющую центры ламп. Проведите через центр автомобиля и точки центров ламп вертикальные линии. Также необходимо провести горизонтальную линию на 7,62 см ниже линии, которая соединяет центры ламп:

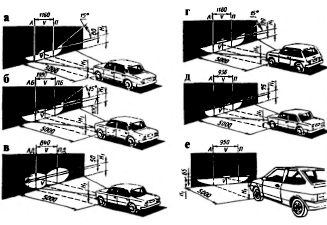

Если все сделано правильно, то экран вашей разметки будет подобен тому, что показан на рисунке выше. Теперь включите фары ближнего света и настройте их так, как показано на этой схеме:

В самом процессе регулировки нет ничего сложного, вам лишь нужно покручивать регулировочные винты для достижения лучшего результата. Регулировочные винты находятся на задней части фар. Вышеуказанный способ работает для фар с совмещенным ближним и дальним светом. Это значит что при настройке ламп ближнего света, дальний будет настроен автоматически. Для фар с раздельным дальним светом, настройка и разметка экрана несколько другая:

Регулируя лампы ближнего света, можно придерживаться схемы описанной выше, лампы дальнего света будут иметь ровную окружность с центром D:

Следуя этой инструкции, свет фар вашего автомобиля будет настроен правильно, и вы можете не беспокоиться о том, что слепите водителей встречного потока. Также стоит отметить, что идеального размещения пучков света без специального оборудования достичь невозможно.

http://www.vazbook.ru/06/2106/electrics/light/napravlenie-puchkov-sveta-far-regulirovkahttp://remocars.ru/vazman/2106/elektrika/regulirovka-far-vaz-2106.htmlhttp://ladaautos.ru/vaz-2106/kak-provoditsya-regulirovka-far-vaz-2106-svoimi-rukami.htmlhttp://vaz-russia.com/remont-vaz-2103/regulirovka-sveta-far-na-vaz-2103-vaz-2106.htmlhttp://avtorom.ru/vaz-2106-regulirovka-far/http://www.neftyanic.ru/adjusting-the-headlights-of-vaz-2106-with-your-own-hands-adjusting-the-headlights-with-your-own-hands/

голоса

Рейтинг статьи

Регулировка фар своими руками — DRIVE2

Регулировка фар — важная процедура, от которой напрямую зависит комфорт и безопасность поездок на автомобиле.

Заводы-изготовители выпускают автомобили с отрегулированной заводской оптикой, однако по прошествии определенного времени она обязательно требует корректировки или регулировки. Вопрос о том, как отрегулировать фары, также встает после любой аварийной ситуации, ремонта кузова, связанного с заменой кузовных деталей переднего оперения автомобиля, а также после замены пружин и стоек подвески.

Регулировка фар необходима для правильного направления светового потока на полотно проезжей части и края обочины. От правильной регулировки зависит не только комфортность при движении, но и, что самое главное, безопасность в сложных погодных условиях, в сумерках и в темное время суток.

Как отрегулировать фары? Можно сделать это самостоятельно, а можно доверить эту операцию мастерам в автосервисе. Благо, все необходимое оборудование у них есть

В процессе эксплуатации автомобиля настройки фар головного света изменяются незначительно и требуют, в основном, лишь небольшой корректировки. Регулировку фар можно выполнить как самостоятельно, так и на специализированных автосервисах, оснащенных необходимым современным оборудованием.

Как отрегулировать фары своими руками

Саму регулировку на современных автомобилях можно выполнять без разборки головной оптики — с помощью регулировочных винтов (пластиковых ручек) в тыльной стороне фар. С их помощью можно поднять или опустить фары по вертикали (вверх-вниз), а также повернуть световой пучок к центру или отвести к его краю по горизонтали (вправо-влево).

В зависимости от конструкции, для регулировки своими руками может также понадобиться крестовая отвертка (длинная или короткая), а на некоторых моделях — шестигранник либо торцевой или накидной ключ.

Порядок самостоятельной регулировки

Порядок регулировки фар для всех автомобилей одинаков: неважно, регулируете ли вы фары ВАЗ 2107 или Renault Logan. Чтобы отрегулировать фары своими руками, необходима ровная площадка на улице или в гараже и какая-либо поверхность (стена дома, гаража, сплошной забор и т.п.), на которой можно разметить импровизированный тарировочный экран. Автомобиль устанавливается на расстоянии 5 метров от стены

На стену наносится разметка экрана. Сначала отмечается центр — линия 0, которая должна совпадать с продольной осью автомобиля

Автомобиль устанавливается на расстоянии 5 метров от стены. На стену наносится разметка экрана. Сначала отмечается центр — линия 0, которая должна совпадать с продольной осью автомобиля.

Затем замеряется расстояние между центрами фар и переносится на экран в виде двух вертикальных линий – Л (центр левой фары) и П (центр правой фары).

Далее необходимо замерить высоту центров фар от земли или пола, и на этой высоте провести на экране горизонтальную линию H. При этом могут наблюдаться отличия в высоте центра левой и правой фар.

На автомобилях с электро- или гидрокорректором регулятор необходимо установить в положение «0», в противном случае корректор вернет прежние регулировки автоматически.

После этого надо включить ближний свет фар. Для каждой фары регулировку лучше проводить отдельно, корректируя положение ее светового пятна, закрыв при этом вторую фару любым подручным материалом, не пропускающим свет, или сняв с нее питание.

Световой пучок противотуманных фар регулируется только по высоте

Фары можно считать отрегулированными, когда верхние края левых частей их световых пятен совпадут с горизонтальной линией H (высоты центра фар от дороги), а вертикальные линии Л и П (центры фар) пройдут через точки пересечения наклонных и горизонтальных участков световых пятен.

Регулировка фар на ВАЗ 2106

Как правило, регулировка фар на автомобиле ВАЗ 2106 несколько проста и выполняется без особых проблем самостоятельно

Адекватное положение фар очень важно для безопасного движения, поэтому периодическая проверка и корректировка их света необходима

Для того чтобы отрегулировать фары на ВАЗ 2106, вам потребуется небольшой ключ (обычно четырехгранный) или отвертка. Сам процесс состоит из следующих шагов:

1. Подготовьте автомобиль: поставьте его на ровную и горизонтальную поверхность, а также включите фары (ближний или дальний свет) и убедитесь, что они включены в нормальном режиме.
2. Откройте капот и обнаружьте регулирующие винты у фар. Обычно на ВАЗ 2106 они расположены у верхней кромки фары.
3. При помощи ключа или отвертки аккуратно поворачивайте винты влево или вправо, чтобы изменить уровень света фар. Поворот винтов приведет к соответствующему изменению направления светового потока.
4. После каждого изменения проверяйте положение света фар, особенно приближаясь и отдаляясь от стены или другой препятствия, чтобы убедиться, что световой поток фар остается не слишком высоким и не слишком низким. Правильное положение фар должно обеспечивать оптимальное освещение дороги и не ослеплять встречных водителей.

После завершения процесса регулировки фар на ВАЗ 2106 убедитесь, что они функционируют корректно и регулярно проверяйте их положение, особенно после езды по неровным или ямистым дорогам.

Следуя этой простой инструкции, вы сможете самостоятельно отрегулировать фары на ВАЗ 2106 и обеспечить безопасное и комфортное вождение в темное время суток.

Как отрегулировать фары на ваз 2107 своими руками

Особенности регулировки фар на ВАЗ-2107

Регулировка фар обычно производится из моторного отсека с помощью специальных винтов, расположенных на задней стенке блока осветительного прибора. Один винт предназначен для регулирования пучка света в горизонтальном направлении, а второй – для его регулирования в вертикальном направлении. Чтобы произвести подобную процедуру, эти винты нужно вращать, а они, в свою очередь, будут поворачивать фару в обеих плоскостях – вертикальной и горизонтальной. Такие регулировочные винты предусмотрены для каждого отдельно взятого осветительного прибора транспортного средства.

Специалисты рекомендуют для проведения регулировки автомобильных осветительных приборов использовать передвижные оптические приборы. Но даже если они отсутствуют у автовладельца, то их можно заменить экраном. В качестве такого экрана необходимо найти ровную вертикальную поверхность, например, стена гаража.

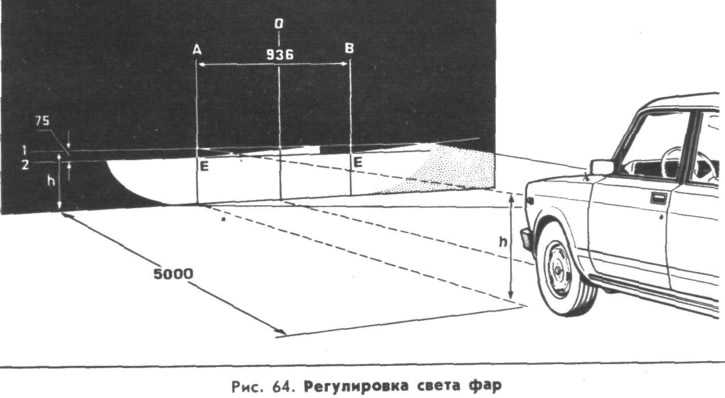

На экран должна быть нанесена специальная разметка по следующей схеме:

Рассмотрим все необходимые схематические разметки:

• А, В, Е – центры ламп фар ближнего света;
• С – линия расположения ламп фар ближнего света;
• D – высота подъема пучков света (горизонтальная граница);
• O – линия оси;
• J – расстояние между лампами фар ближнего света;
• h – расстояние от ламп фар ближнего света до поверхности площадки, где стоит машина.

К особенностям регулировки осветительных приборов ВАЗ-2107 относят и подготовительные мероприятия к основной процедуре:

1. Автомобиль должен быть полностью заправлен.
2. В багажник следует положить комплект обычного снаряжения – запаска, домкрат, инструменты.
3. Обеспечить нормальное давление в шинах.
4. На водительское сиденье в салоне нужно посадить помощника с таким же весом, который имеется у водителя данного транспортного средства, либо на него поставить груз с соответствующим весом.
5. Обязательно следует проверить все крепежные соединения каждого осветительного фонаря.
6. Убедиться в том, что регулировочные винты двигаются легко (на них отсутствует налет ржавчины)
7. Очистить оптические приборы от загрязнений – поверхность линз должна быть прозрачной.

Если не придерживаться перечисленных условий, то получить адекватные результаты наладки фар будет проблематично.

Выполняем регулировку фар на ВАЗ-2107

1. Машина устанавливается на горизонтальной площадке (обязательно ровной):
   • расстояние до экрана должно составлять 5 метров;
   • положение – перпендикулярно экрану.
2. На подготовленный экран наносится специальная разметка, которая должна соответствовать приведенной выше схеме.
3. Выставляется рукоятка гидрокорректора фар в крайнее правое положение.
4. Производится включение ближнего света.
5. Вращается винт, специально предназначенный для регулирования горизонтального светового пучка, до тех пор, пока произойдет совмещение обеих границ пучка света – верхней и нижней (на экране это будет линия Е-Е).
6. Вращается второй винт, предназначенный для вертикальной регулировки – следует добиться совмещения вертикальной линии (Е-Е) с местом излома верхней границы светового пучка.

Специалисты советуют обратить внимание на следующий нюанс: каждая из фар должна регулироваться индивидуально. Для этого вторую просто прикрывают (например, подходящим по размеру куском картона или ткани). А сама процедура регулировка аналогична описанной в алгоритме

А сама процедура регулировка аналогична описанной в алгоритме.

Советы экспертов

Всю процедуру нужно выполнять в темное время суток.
Все оборудование должно находится в исправном состоянии, особое внимание необходимо уделить регулятору напряжения и генератору.
Если лампочка фары мутная, то причиной этого может быть нарушенная герметичность соединения оптического узла, а это влияет на уровень потока света. Чтобы восстановить его герметичность, придется склеить герметиком все поврежденные фрагменты.
После завершения процедуры наладки обеих фар, необходимо произвести проверку: в темное время суток выехать на дорогу и проверить автомобильные осветительные приборы в работе.
Самостоятельную наладку фар можно выполнять только для себя, потому что для техосмотра подобная регулировка не подойдет. Для правильной регулировки автовладелец должен обратиться в автосервис к квалифицированным специалистам.

Для правильной регулировки автовладелец должен обратиться в автосервис к квалифицированным специалистам.

Как отрегулировать свет фар на ВАЗ 2103, ВАЗ 2106?

Примечание! Перед тем как начать регулировку, обязательно дождитесь тёмного времени суток, или же если нет такой возможности тогда произведите регулировку фар в каком либо тёмном помещёнии, допустим в гараже, но при этом автомобиль должен будет стоять только лишь ровно, а на месте водительского кресла должен сидеть человек вес которого составляет около 75 кг и при регулировки давление в колёсах так же должно быть приведено в норму!

Регулировка: 1) Для того чтобы отрегулировать передние фары, подумайте сперва с каких именно фар вы начнёте свою регулировку, с внутренних (нижний-верхний рисунок) или же с наружных (нижний-нижний рисунок).

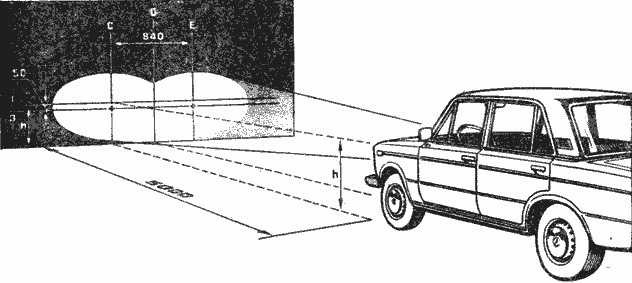

2) Допустим с фарами вы разобрались, после чего на каком либо сооружении начертите обычным мелом вот такую вот схему для регулировки наружных фар:

Или же вот такую вот, для регулировки внутренних фар:

Примечание! Координаты на данных схемах: цифра 1 – это горизонтальная линяя которая соответствует центру фар. 2, 3- это линия которая проходит через центры световых пятен. А и В, С и Е так же вертикальные линии которые соответствуют центрам света фар. А буква О – это осевая линия!

3) Затем сядьте в автомобиль и поставьте его на ровную поверхность, отъехав при этом на 5 метров от данной схемы на автомобиле.

Примечание! Помните что стана у сооружения должна быть ровная и тем самым автомобиль должен будет стоять строго перпендикулярно к данной стене!

4) Теперь снимите со своего автомобиля облицовку, которая закрывает передние фары. (О том как снять облицовку, см. в статье под названием: «Замена передних фар», пункт 3)

5) Следом когда облицовка будет снята, закройте плотной материей темного цвета ту сторону фар которую вы пока не планируете регулировать.

6) Затем включите ближний свет на вашем автомобиле и посмотрите как у вас светит правая наружная фара, если будет нужно то в таком случае отрегулируйте её… (Продолжение в пункте 7)

7) Для регулировки данной фары, возьмите в руку отвёртку и ей повращайте регулировочные винты фары, и тем самым отрегулируйте направление света данной фары.

Примечание! При регулировки всегда пытайтесь регулировать фару сперва в одной плоскости, а только уже после этой регулировки беритесь за другую плоскость на которую падает свет фар, например сперва отрегулируйте фары по горизонтали относительно схема, а затем по вертикали, благодаря такой регулировки фары можно быстрее и более точно отрегулировать!

Если наружные фары будут отрегулированы правильно, то обратите своё внимание ещё раз на схему, а особое внимание на линию 2, с которой обязательно должна совпадать верхняя граница световых пятен наружных фар! (Всегда помните, для того чтобы регулировка была более правильной, регулируйте обе наружные фары сразу, а не сперва наружную потом внутреннюю и т.д. Всегда регулировка фар осуществляется вместе)

А так же обратите своё внимание ещё раз на схему, а именно присмотритесь к тем местам где точки световых лучей пересекаются, с линиями А и В!

А так же обратите своё внимание ещё раз на схему, а именно присмотритесь к тем местам где точки световых лучей пересекаются, с линиями А и В!

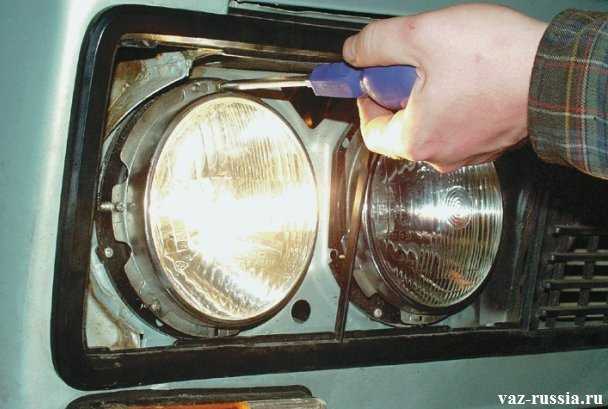

Регулировочные винты наружной и внутренней фары указаны на фото которое приведено чуть ниже:

Примечание! При помощи винта 1 – фара регулируется в горизонтальном направлении, а при помощи винта 2 в вертикальном. А если говорить о наружной фаре, то здесь за вертикальную регулировку отвечает регулировочный винт 3, а за горизонтальную винт 4!

Теперь перейдите к регулировки внутренних фар, и таким же образом отрегулируйте их.

9) Далее возьмите тряпку и если будет надо тогда закройте ей наружную фару, после чего включите дальний свет и проверьте регулировку внутренней фары которую вы только что отрегулировали.

Примечание! Если будет надо тогда отрегулируйте при помощи отвёртки направление светового пучка, начиная сперва с одной плоски а затем плавно переходя к регулировки другой!

При правильно отрегулированных внутренних фарах, световые пятна а именно их центральная часть должна находиться на пересекающей линии 3, а пересекаться эта линия должна с линиями С и Е!

10) И в завершение выключите фары и после чего установите облицовку фар на своё место.

Дополнительный видео-ролик: Если вам интересно, то просмотрите приведённый чуть ниже видео-ролик, где регулировка фар осуществляется на специальном стенде:

Сегодня мы расскажем, как самостоятельно провести регулировку света фар, не прибегая к услугам СТО.

Регулировка фар ВАЗ-2106 своими руками: схема

Регулировка света фар автомобиля ВАЗ-2106 должна производиться в специализированном автосервисе. Такие компании обычно используют оптические стенды, позволяющие без особых усилий добиться нужных результатов. Если же возможности обратиться к профессионалам у вас нет, можно выполнить необходимые настройки самостоятельно, используя так специальный экран. В данной статье мы подробно опишем процедуру регулировки оптики, а также дадим ряд полезных советов.

Подготовка к правильной настройке света фар

• провести диагностику подвески, чтобы убедиться в ее исправности. Все неполадки лучше сразу устранить, чтобы добиться максимально точных результатов настройки;
• проверить давление в колесах и, если понадобиться, накачать их до нужного уровня;
• на водительское место поместить груз весом 50-80 килограммов;
• демонтировать облицовку оптики;
• полностью заправить машину, а также закрепить на специально предназначенных местах необходимый груз – домкрат, запасное колесо, используемый в поездках инструмент.

На следующем этапе вам потребуется выполнить разметку экрана. В его качестве может использоваться заранее подготовленный лист фанеры длиной 1,7-2 метра и высотой 1 метр. Кроме того, выполнять регулировку можно перед сплошной стеной или перед воротами гаража.

Как настроить свет фар на ВАЗ-2106

Если вы делали разметку по схеме, то необходимо, чтобы расстояние между отметками, совпадающие с центрами наружной оптики, составляло 118 сантиметров. Добившись этого, выполняем перечисленные ниже действия:

• закрываем одну из фар тканью или картоном и активируем ближний свет;
• с помощью крестовидной отвертки крутим винт регулировки таким образом, чтобы горизонтальная граница светового пучка совпадала с нижней линией на фанере или на стене;
• посредством другого регулировочного винта добиваемся того, чтобы точка пересечения наклонной и горизонтальной границ совпала с вертикальной линией центра оптического оборудования;
• повторяем процедуру для другой наружной фары автомобиля, предварительно закрыв картоном или плотной тканью уже отрегулированную оптику;
• включаем дальний свет, закрываем обе наружные фары и добиваемся, чтобы пучки света внутренней оптики совпадали с соответствующими линиями на экране.

Как видите, все довольно просто. Регулировочные винты дают возможность отцентровать свет фар, исключить ситуацию, в которой оптика будет освещать дорожное покрытие или пространство высоко над машиной. Специальный винт, расположенный непосредственно над фонарями, позволяет легко настроить положение светового пучка по вертикали.

Располагаются регулировочные винты в специальных посадочных местах, расположенных под рамкой. Именно поэтому необходимо снимать облицовку – это дает возможность получить доступ к ним.

Если у вас что-то не получается, то не стоит расстраиваться. В любой момент вы можете воспользоваться услугами профессионалов, которые с помощью специального оборудования выполнят регулировку света фар с высочайшим уровнем точности.

https://www.youtube.com/watch?v=E0744IgpQfI

Регулировка наклона фар

Важной частью настройки фар является регулировка их наклона. Правильно настроенные фары не только обеспечат лучшую видимость на дороге, но и уменьшат риск ослепления других участников движения

Для регулировки наклона фар на ВАЗ 2106, потребуется использовать отвертку и индикатор уровня. Вот пошаговая инструкция:

1. Припаркуйте автомобиль на ровной поверхности и включите фары.
2. Откройте капот и найдите на фарах регулировочные винты, которые находятся рядом с фарами или на задней стороне.
3. С помощью отвертки, поворачивайте регулировочные винты, чтобы изменять положение фары. Поворачивайте их по часовой стрелке, чтобы поднять фару, или против часовой стрелки, чтобы опустить фару.
4. Во время регулировки наклона фар следите за индикатором уровня. Убедитесь, что луч света падает на землю прямо перед автомобилем и не ослепляет других водителей.
5. После настройки одной фары, повторите все шаги для второй фары.

Рекомендуется выполнить регулировку фар на ВАЗ 2106 вечером или в темное время суток, чтобы точно видеть, как луч света падает на землю. Также стоит проверить настройку фар после поездки или при обнаружении неравномерной освещенности дороги.

После проведения регулировки наклона фар на ВАЗ 2106, рекомендуется прокатиться на автомобиле и убедиться, что освещение дороги находится на нужном уровне.

Регулировка света фар на ВАЗ 2103, ВАЗ 2106

Добро пожаловать! Свет фар – иногда бывает едёшь по трассе и в глаза очень сильно слепит проезжающая мимо машина, но тот кто сидит за рулём данного автомобиля вряд ли задумывается над тем, хорошо ли другие водители воспримут его задранные вверх фары, поэтому чтобы такого не было как говориться нужно всегда начинать сперва с себя, а потом уже переходить к другим людям. Так на чём мы остановились: “Ах да задранные вверх фары”, так вот не каждый владелец знает как регулировать фары на своём автомобиле, поэтому в большинстве случаев людям приходиться ездить на низко опушенных фарах из-за чего очень плохо видно дорогу, или на сильно поднятых фарах, поэтому чтобы вы в дальнейшем могли менять направление света которые дают передние фары, то для этого прочтите данную статью где в подробностях описывается весь процесс регулировки.Примечание! Для регулировки света фар, вам нужно будет взять с собой: Отвёртку, а так же тёмную тряпку для того чтобы закрыть ею одну фару, при настройке другой, так как все фары регулируются по штучно, а не целиком!

А так же для регулировки нужно будет запастись: Обычным мелом для того чтобы нанести разметку на какое либо сооружение, но это по усмотрению, так как фары так же можно настраивать и на глаз!

На что обращать внимание при выборе нового корректора

Данные устройства бывают трех типов: ручные, гидравлические, пневматические или электрические. Наиболее технологичными считается последний вариант. Устройства этого типа устанавливаются практически на все последние модели ВАЗ. Тем не менее многие автовладельцы предпочитают устанавливать гидравлические корректоры: все дело в стоимости, которая ниже других типов устройств в 4-5 раз и более, если вспомнить еще и автоматические системы. А так как ремонт гидрокорректора фар не производится, в любом случае придется приобретать новый набор. В продаже фактически встречается один производитель гидравлических систем – завод ДААЗ. Модификации корректоров для различных моделей ВАЗ:

• для «классики» 2105-07 номер 2105-3718010;
• для переднеприводных 2108-2199 — №2108-3718010;
• для 2110-2112 — № 2110-378010 и 378010-10;
• для 2113-2115 — № 2114-3718010;
• для «Нивы» — № 21213-3718010.

Задние фары

Задний фонарь на Жигулях состоит из четырех ламп, расположенных в одном корпусе:

• указатель поворота;
• габарит;
• лампочка заднего хода;
• стоп-сигнал.

Блок закрыт стеклом или пластиком с отдельными ячейками под каждую фару. Менять лампы в задних фарах необходимо после того, как демонтирована обшивка багажника, поскольку гайка крепления рассеивателя находится в салоне. Патрон лампы освещения номерного знака расположен возле задних фар. Процесс замены лампочек в заднем блоке проходит по этапам.

1. Придерживая одной рукой рассеиватель, открутить гайку, расположенную в багажнике.
2. Снять рассеиватель.
3. Слегка нажать на лампу.
4. Повернуть против часовой стрелки.
5. Выступы на цоколе должны совпасть с зазорами в патроне.
6. Вытащить лампочку.
7. Провести замену в обратном порядке.

Рассеиватель, перед тем как его затягивают гайкой, всегда устанавливается в блок-фару снизу и только затем прижимается рукой по всей площади.
