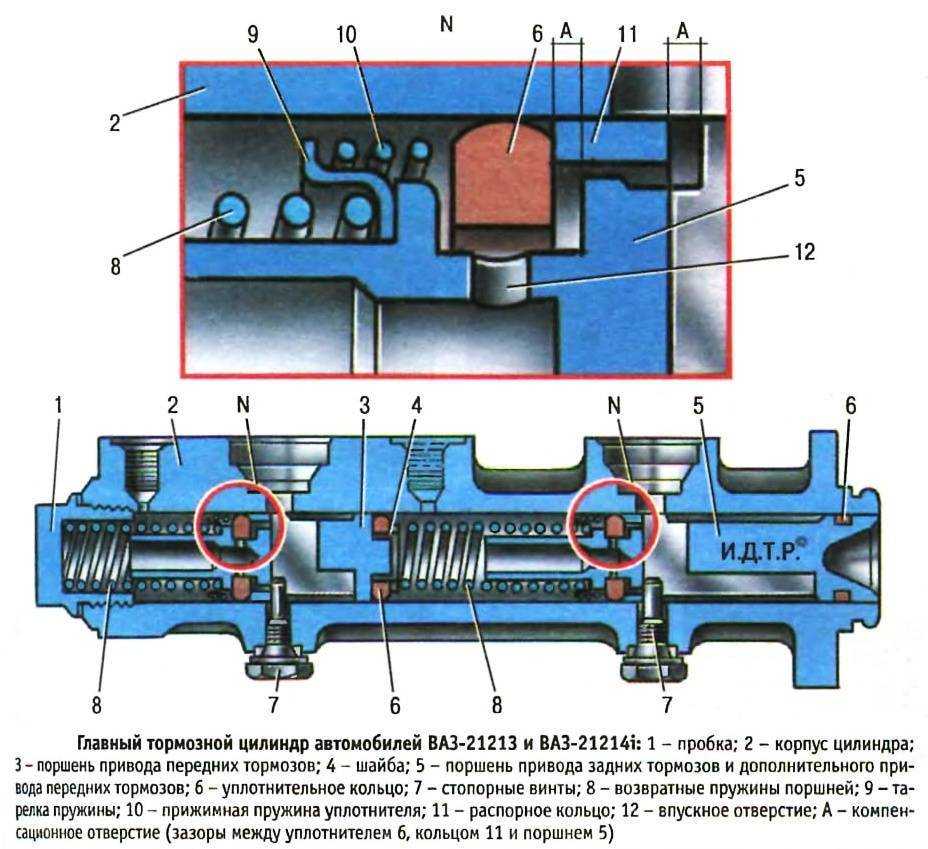

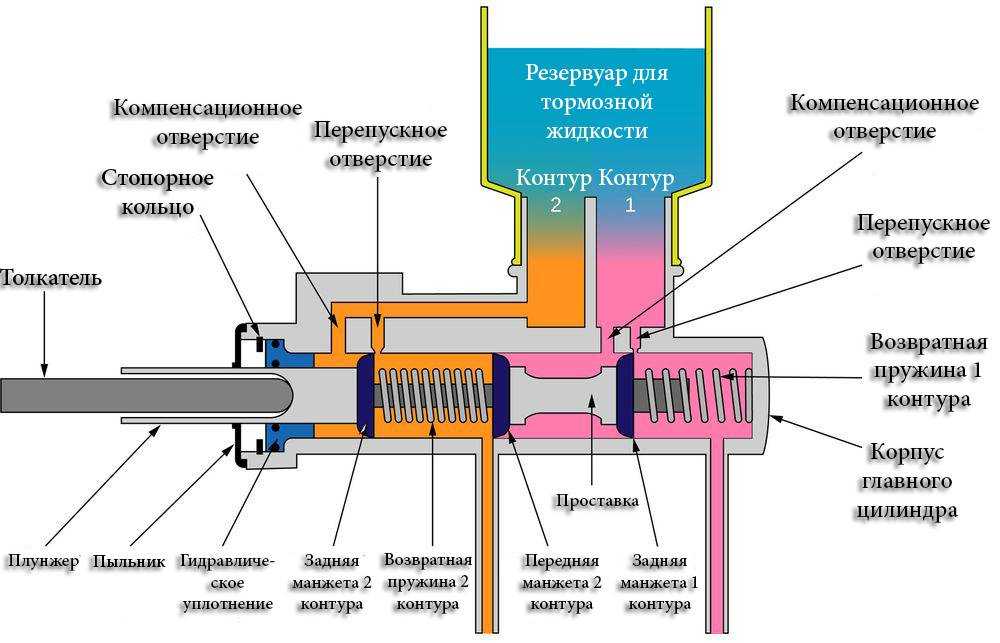

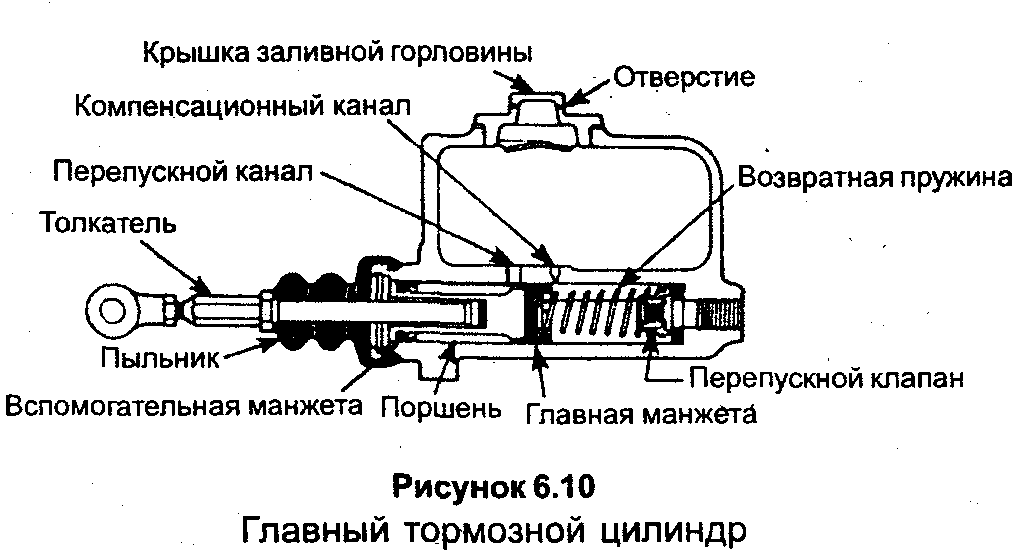

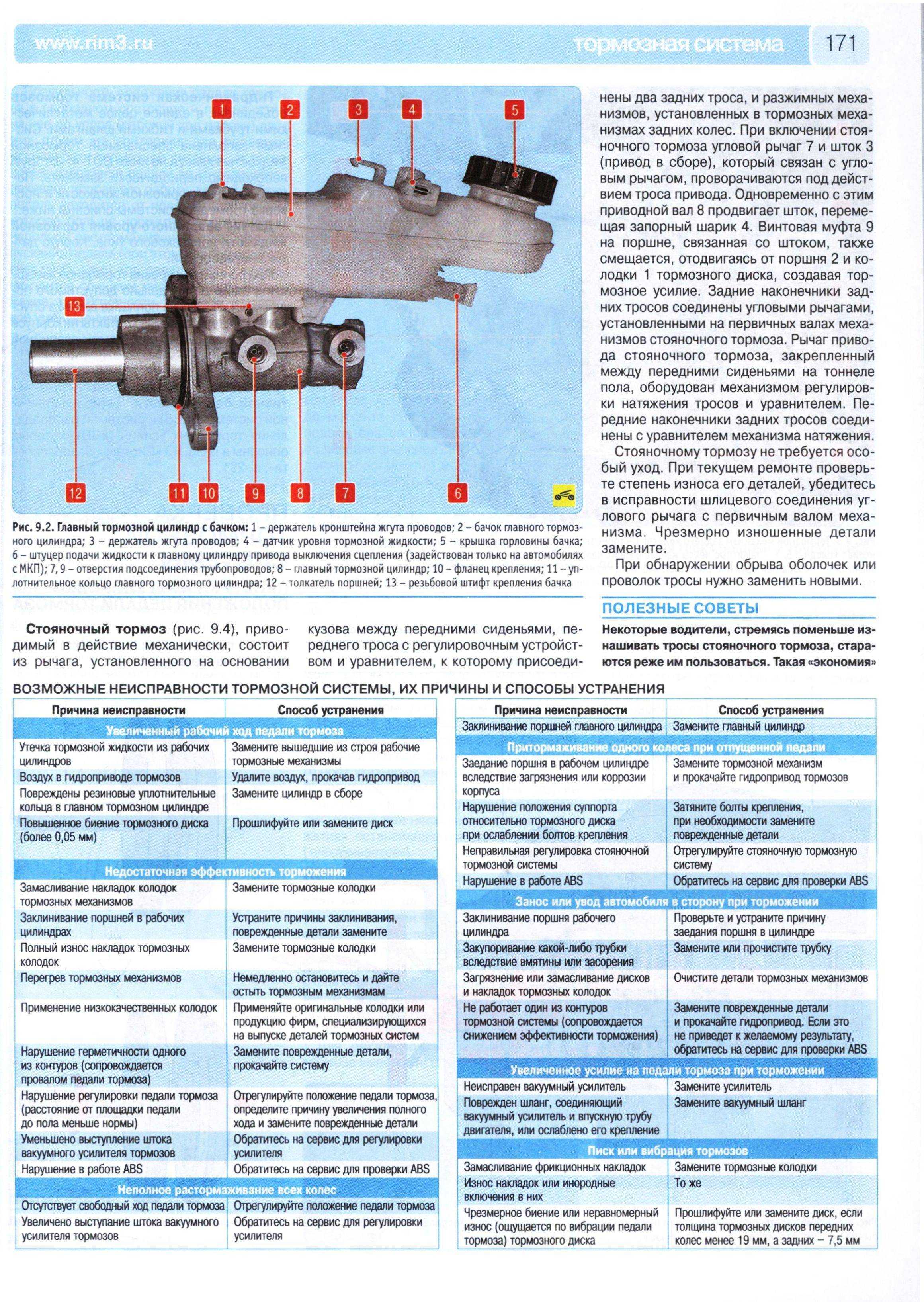

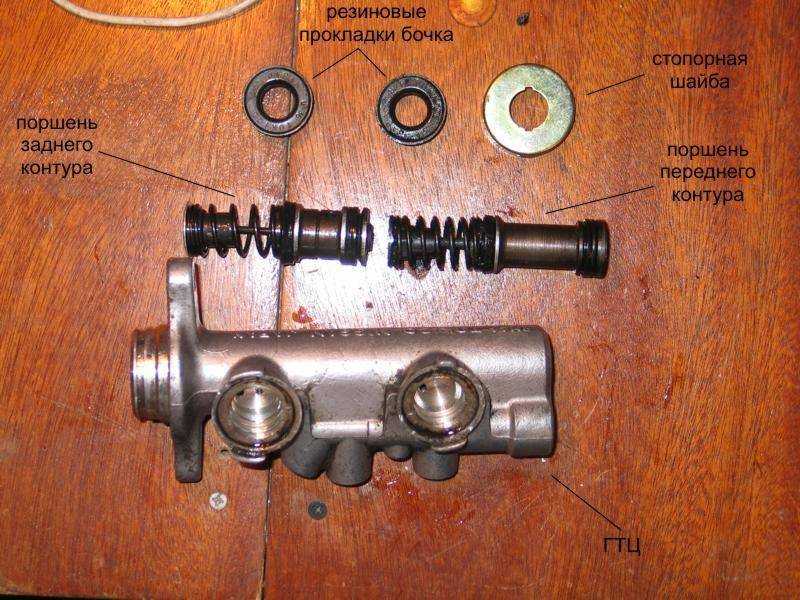

Симптомы неисправности главного тормозного цилиндра

Последствия

Когда подклинивает скоба, колодка остаётся в прижатом состоянии. Диски от этого сильно нагреваются, а башмаки — сжигаются. Если скорость движения высокая, а степень зажатости максимальная — то докрасна. Очевидно, что эффективность торможения резко падает, накладки и диск «замыливаются», теряют свои свойства.

После нескольких процедур нагревания и остывания диски обязательно деформируются. После нажатия педали будет ощущаться биение, и тормозить вообще не получится. Придётся заменять ремкомплект, но на этом беды не закончатся, ведь причина неисправности в суппорте. Если нагреваться станет уже ступица, то не избежать рассыпания подшипника и разрушения ШРУСа.

Что делать, если клинит тормозной суппорт? Исправляем все своими силами

• Чтобы приступить к основной работе, надо выкрутить суппорт, проворачивая его по часовой стрелке. Если деталь не прокручивается, можно попробовать повернуть ее в другую сторону – в некоторых автомобилях суппорт выкручивается против часовой стрелки;
• Следующим шагом надо выкрутить поршень. Для этого используем ключ. После того, как деталь откручена ее можно вынуть из цилиндра;
• Когда все необходимые элементы откручены их надо проверить на наличие коррозии. Места, где есть ржавчина, следует тщательно очистить. Сложные участки лучше отшлифовать;
• После борьбы со ржавчиной надо слить из суппорта жидкость. Как это сделать, надеемся, пояснять нет необходимости;
• Как только жидкость слита, вынимаем уплотнительное кольцо и проводим его капитальную чистку. Также чистке подвергаем место крепления кольца. В завершении каждую деталь хорошо высушиваем. Для этого можно воспользоваться феном или прибегнуть к естественному высыханию. Последнее возможно, если в запасе есть много лишнего времени.

AutoFlit.ru

Заклинивание тормозного суппорта (признаки и причины)

Очевидно, что тормозная система является одной из важнейших в автомобиле. Она играет ключевую роль в обеспечении безопасности водителя, пассажиров и других участников дорожного движения. Автомобиль не сможет остановиться, если тормозные суппорты не будут работать.

Для того, чтобы определить, существует ли риск заклинивания тормозного суппорта, необходимо знать характерные признаки этой проблемы, а также причины ее появления. Это позволит вам устранить неисправность.

4 признака заклинивания тормозного суппорта

Увод автомобиля в сторону

С заклинившим суппортом автомобиль будет уводить в сторону (в ту, с которой расположен неисправный механизм). Этот увод похож на смещение, которое происходит при нарушении углов установки колес, но в данном случае он обычно сильнее и проявляется не только при торможении, но и во время езды. Продолжение эксплуатации автомобиля с заклинившим суппортом очень опасно. Необходимо как можно скорее провести диагностику, чтобы определить, действительно ли причина увода заключается в неисправности суппорта. Возможно, будет достаточно отрегулировать углы установки колес.

Автомобиль самостоятельно замедляется

При заклинивании суппорта часто остаются в таком положении, при котором тормозные колодки находятся в постоянном контакте с тормозными дисками. Это, в свою очередь, приводит к тому, что автомобиль постоянно подтормаживает, даже если вы не касаетесь педали тормоза.

Кроме того, в этой ситуации колодки будут очень быстро изнашиваться, и после полной выработки материала вы услышите писк или скрежет. Проверьте состояние тормозных суппортов. В случае их заклинивания замените необходимые запасные части или суппорт в сборе.

Увеличение расхода топлива

Увеличение расхода топлива может быть результатом неисправностей различных элементов, в том числе и тормозных суппортов. Как уже говорилось, заклинивание суппорта повлечет постоянное подтормаживание автомобиля. Это увеличит нагрузку на двигатель, который будет вынужден расходовать больше мощности для поддержания необходимой скорости. Признак заклинившего суппорта: увеличение смещения автомобиля в одну из сторон при нажатии на педаль тормоза. В некоторых случаях тормозная педаль перестает возвращаться в исходное положение при ее отпускании. Если вы столкнулись с описанными выше явлениями, то очень вероятно, что, как минимум, один из тормозных суппортов заклинил.

Перегрев ступицы колеса

Из-за того, что заклинивший суппорт оказывает давление на тормозные колодки, они находятся в постоянном контакте с диском. Вследствие возникающих сил трения образуется большое количество теплоты. Чем дольше вы будете эксплуатировать автомобиль с заклинившим суппортом, тем сильнее будет нагрев в этой зоне. Если после остановки вы внимательно осмотрите колеса, то, прислонив руку к ступице, вы можете почувствовать, что одно из них нагрелось сильнее остальных. Это явный признак заклинивания суппорта.

Замена переднего тормозного цилиндра

Основной неисправностью передних тормозных цилиндров на таких автомобилях как ВАЗ 2109-2108, является либо его заклинивание, либо пропускание тормозной жидкости. В обоих случаях нормальной работы тормозной системы ждать не стоит.

• Если цилиндр не возвращается в свое исходное положение при отпускании педали тормоза, то колодки могут заклинить, или же постоянно быть в прижатом состоянии, что чревато слишком быстрым износом. Обычно в таких случаях очень сильно нагреваются тормозные и даже колесные диски.
• Если он начинает пропускать жидкость, то естественно эффективность торможения падает, так как не создается нормального давления в системе.

Обычно производят замену только цилиндра, как такового, хотя в магазинах продаются суппорта в сборе, даже с колодками. При желании можно купить и установить механизм в сборе. Для замены переднего тормозного цилиндра на ВАЗ 2109-2108 понадобится следующий инструмент:

• Головка торцевая на 13
• Трещоточная рукоятка
• Ключ рожковый или накидной на 13
• Шестигранник на 10
• Специальный разрезной ключ для отворачивания тормозных трубок и шлангов

Сначала срываем болты переднего колеса, после чего поднимаем автомобиль домкратом и окончательно снимаем колесо. Затем откручиваем два болта под шестигранник, которые крепят цилиндр к суппорту:

И верхняя крышка-скоба теперь снимается, заодно вынимаем и колодки:

Далее необходимо открутить тормозной шланг, как показано на фото ниже:

Если он начинает прокручиваться вместе со штуцером, то можно отвернуть его потом, после снятия цилиндра — так будет удобнее. Теперь необходимо открутить два болта к направляющей скобе суппорта:

Теперь без каких-либо проблем можно снимать тормозной цилиндр переднего колеса, так как больше его ничего не держит. Если шланг не открутился ранее, то сейчас его можно смело отворачивать вместе с цилиндром:

Добро пожаловать! Суппорт – за счёт него автомобиль останавливается, а если говорить более детально то в суппорте присутствует тормозной поршень и две тормозные колодки за счёт которых и осуществляется торможение когда вы жмёте на педаль, но иногда этот самый поршень закисает или же клинит в связи с чем тормозить то колесо на котором установлен тормозной суппорт с заклинившем поршнем начинает либо же постоянно и вы ничего с этим не можете поделать, либо же колесо вообще перестаёт тормозить и в конечном итоге у вас остаются только лишь три колеса которые останавливают автомобиль на скорости.

Примечание! Для того чтобы отремонтировать суппорт и заменить все неисправные детали которые в нём находятся, вам нужно будет взять с собой: Основной набор гаечных ключей, шестигранник, а так же отвёртку, ещё нужно немножко новой тормозной жидкости и ещё понадобятся тиски так как с ними работа пройдёт гораздо быстрее и легче!

Где находится тормозной суппорт? Всего тормозных суппорта в автомобиле девятого семейства всего два, а находятся они только лишь на передних колесах автомобиля, увидеть данный агрегат не снимая колесо будет трудно если у вас конечно же не стоят диски через которые хорошо просматривается вся тормозная система автомобиля, так вот если у вас стоят обычные штампованные диски тогда вам нужно будет сперва снять колесо с автомобиля и только после этого вы увидите перед собой тормозной суппорт, который на фото ниже ещё указан для наглядности стрелкой.

Когда нужно ремонтировать суппорт? Вообще в некоторых случаях суппорт нужно не только ремонтировать но и менять полностью на новый, но это только в том случае если он был деформирован вследствие удара обо что ни будь, или же ещё в том случае если он у вас покрылся ржавчиной которая его со временем разъест и вследствие чего он и поршень благодаря которому происходит торможение может вообще заклинить.

Ну а ремонтировать сам суппорт нужно в случае того если как уже было сказано ранее поршень заклинило (В этом случае нужно поменять поршень и работа тормозного суппорта вновь восстановиться), а так же его нужно ремонтировать в случае повреждения прокачного штуцера (Лечится это заменой прокачного штуцера на новый), потому что если он будет повреждён то и прокачать тормоза к примеру после замены тормозной жидкости вы уже не сможете, а если вы не сможете прокачать тормоза то и соответственно данный суппорт у вас тоже не будет работать.

Примечание! Когда суппорт придёт в негодность или же некоторые детали которые находятся внутри него выйдут из строя, то первое что будет так это машина будет хуже тормозить или же она будет тормозить постоянно не смотря даже на то что педаль тормоза вы не жмёте, поэтому если у на вашем автомобиле появились такие симптомы то их можно грешить на сам суппорт и детали которые в нём установлены!

Ревизия суппортов

В 40 процентах случаев гремит передний суппорт из-за сухой смазки. Многие автовладельцы не знают о том, что данная деталь нуждается в периодическом обслуживании. Как часто его выполнять? Специалисты дают ответ – смазка производится при каждой замене колодок. Ресурс последних может составлять от 20 до 60 тысяч километров, в зависимости от места расположения (передние или задние), а также манеры езды водителя.

Как произвести ревизию? Для начала нужно найти качественную смазку. Она должна быть специализированной – именно для направляющих. Отзывы не рекомендуют использовать смазку для ступиц, а также медные и керамические аналоги. Они быстро высыхают и не подходят для эксплуатации в данном месте. Популярный производитель специализированной смазки для суппортов – «Ликви Моли». Обычно такой продукт продается в вакуумных пакетиках. Одного хватает на две направляющие. Смазка не теряет своих свойств при температуре до 200 градусов Цельсия.

После покупки материала можно приступать к работе. Итак, сперва при помощи баллонного ключа срываем колесные болты. Далее устанавливаем домкрат и поднимаем часть кузова вверх. Снимаем колесо полностью и переходим к самим суппортам. С обратной его стороны имеются два болта «на 14».

Их мы откручиваем при помощи головки или накидного ключа. Также осматриваем состояние пыльников. Если они повреждены, то новая смазка не поможет решить проблему. Ее закладывают только при условии герметичных пыльников направляющих суппорта. Предварительно следует очистить посадочное место и направляющий палец. Далее выдавливаем смазку из пакетика на поверхность. Затем элемент собирается в обратной последовательности.

Обратите внимание! Если пыльник поршня поврежден, его нужно срочно заменить. Иначе греметь задние суппорта и передние будут постоянно. Такую же работу нужно сделать и на соседнем тормозном механизме

Дабы не бегать в магазин при обнаружении поврежденного пыльника, рекомендуется заранее приобрести ремонтный комплект (в крайнем случае он останется «про запас»)

Такую же работу нужно сделать и на соседнем тормозном механизме. Дабы не бегать в магазин при обнаружении поврежденного пыльника, рекомендуется заранее приобрести ремонтный комплект (в крайнем случае он останется «про запас»).

Виды суппортов

Суппорты классифицируют по четырем признакам:

https://youtube.com/watch?v=1u0FE9x_25E

У каждого вида суппортов есть характерные особенности и неисправности. Но для начала рассмотрим поломки, которые характерны для всех видов суппортов.

Общие неисправности суппортов всех типов

Все суппорты тормозных систем работают с тормозной жидкостью, которая давит на поршни узлов. А там где есть жидкость, есть и вероятность течи.

Чаще всего текут уплотнения и защитные пыльники поршня. Элементы изнашиваются и теряют физические свойства под действием тормозной жидкости, высоких и низких температур, ржавчины. Через изношенный пыльник на поршень попадает влага и грязь, что приводит к коррозии.

Масляные пятна на суппорте – явный признак течи

Каталог тормозных суппортов

Штуцер прокачки – элемент суппорта, с помощью которого промывают тормозную систему, а также удаляют воздух из тормозной жидкости

Неисправности штуцера прокачки обычно возникают по неосторожности мастера СТО или владельца автомобиля, который во время прокачки системы надломил штуцер. Последствия поломки – не получится заменить тормозную жидкость и прокачать систему, суппорт будет протекать

Суппорты и тормозная жидкость – зачем проверять и когда менять?

Чтобы вовремя предотвратить течь суппорта, регулярно проверяйте узел на предмет запотеваний и масляных пятен. Если обнаружили любой из признаков течи суппорта, обратитесь на диагностику в автосервис.

Вторая характерная “болезнь” всех типов суппортов – закисание поршня. Неисправность возникает из-за ржавчины, которая повреждает поршень и мешает элементу свободно двигаться в посадочном месте. Если закис поршень одного из суппортов, при торможении автомобиль будет вести в сторону, так как одно из колес не будет останавливаться. Закисание поршня может отразиться на чувствительности педали, которая станет туже. Также закисание поршня приводит к износу манжет главного тормозного цилиндра и неравномерному износу колодок и диска.

Критические последствия лопнувшего пыльника

Чтобы не допустить закисание поршней, следите за состоянием пыльников и наличием ржавчины.

Деформация и ржавление корпуса суппорта, а также износ креплений узла – три неисправности, которые характерны для всех видов суппортов, но возникают крайне редко. Обычно корпус суппорта отливают из чугуна, реже – из прочных сплавов алюминия и других металлов, поэтому водителю нужно очень сильно постараться, чтобы “убить” суппорт. Если корпус все же лопнул или заржавел, суппорт будет течь и педаль тормоза станет легче из-за воздуха в системе.

Крепления могут с малой долей вероятности лопнуть от резкого удара или глубокой ржавчины. К слову, крепления суппортов с плавающей скобой изнашиваются чаще, чем болты узлов фиксированной конструкции. Читайте до конца, чтобы узнать причины такой “несправедливости”.

Не лишним будет периодически проверять состояние креплений, чтобы вовремя заметить ржавчину на деталях. Если суппорт начал стучать, люфтить и шуметь (например, как ваш сосед в 6 утра в воскресенье), не затягивайте с визитом на СТО – от этого зависит ваша безопасность.

Какие суппорты ломаются чаще – передние или задние?

По сути, все, что ломается в суппортах передней оси, может сломаться и в узлах задней оси. Те же проблемы с протеканием уплотнителей, защитных пыльников и шлангов, закисшими поршнями и ржавчиной на креплениях.

Тормозной суппорт передней оси (слева) и задней оси (справа)

Главное различие заключается в том, что в современных авто передние тормоза срабатывают быстрее и чаще задних, а значит и нагрузка на передние узлы выше. Почти на всех автомобилях стоит регулятор давления, который при резком торможении перекрывает доступ тормозной жидкости к задней оси, чтобы зад автомобиля не занесло. Поэтому чем чаще вы резко тормозите, тем быстрее изнашиваются именно передние суппорты. Если вы любите агрессивную езду, внимательно следите за состоянием передних суппортов, а лучше просто будьте спокойнее и рассудительнее на дороге.

Но далеко не всегда задние тормозные суппорты изнашиваться медленнее передних. У половины моделей тормозных узлов задней оси есть одна особенность конструкции, которая увеличивает вероятность поломок и темпы износа суппортов, колодок и дисков. Эта особенность – механизм ручника, который находится в поршнях задних суппортов.

Неисправности суппортов, связанные с механизмом ручника

Механизм ручника усложняет конструкцию суппорта. А мы ведь знаем простую истину – чем сложнее конструкция, тем больше деталей, которые могут износиться и сломаться.

Разрабатываем заклинивший поршень переднего тормозного механизма 2108, 2109, 21099

Тормозные механизмы (суппорта) передних колес автомобилей ВАЗ 2108, 2109, 21099 работают в условиях постоянного воздействия внешней агрессивной среды (соль, грязь, вода и пр.). В связи с этим ревизию и обслуживание суппортов и тормозных колодок рекомендуется проводить каждые 15 тысяч км пробега.

Заклинивание или «закисание» поршней в цилиндрах суппортов чаще всего является следствием отсутствия периодического контроля за состоянием тормозных механизмов, повреждении их защитных пыльников, сильном износе тормозных колодок при котором поршни слишком далеко выдвигаются из цилиндров, попадая тем самым под внешнее воздействие, наличием воды или посторонних примесей в тормозной жидкости.

Справка: поршни тормозных механизмов передних колес автомобилей ВАЗ 2108, 2109, 21099 имеют зеркальное покрытие, такое же покрытие имеется внутри цилиндров. В цилиндрах установлены резиновые кольца, возвращающие поршни в исходное состояние после выдвижения. Снаружи поршни защищены пыльниками (защитными колпачками со стопорными кольцами).

При этом происходит ускоренный износ колодок, перегрев и коробление тормозных дисков, повышается расход топлива, нарушается управляемость автомобиля (уводит в сторону) и его динамика, появляется вибрация и биение при нажатии на педаль тормоза.

• Разработать «закисший» поршень можно как минимум двумя способами:
• — без демонтажа тормозного механизма с автомобиля;
• — на снятом тормозном механизме.
• В первом случае необходимо поддомкратить автомобиль, снять колесо, очистить суппорт от грязи снаружи, отсоединить и поднять его плавующую скобу.

Снимаем стопорное кольцо и пыльник цилиндра, удаляем из под него грязь при помощи тряпки, смоченной бензином и жесткой кисти или зубной щетки. Слегка нажимаем на педаль тормоза, чтобы поршень немного (максимум сантиметр) выдвинулся из цилиндра.

Еще раз производим очистку, стараясь не повредить зеркало поршня и удалить только грязь и отложения. Наждачной бумагой зачищать поршень нельзя, так как можно повредить зеркало. Народный способ очистки отложений – применение шершавого деревянного бруска, который снимет отложение и не повредит цилиндр.

Снимаем крышку с бачка тормозной жидкости и при помощи разводного ключа или тисков утапливаем поршень обратно в цилиндр. Жмем на педаль тормоза, выдвигая поршень, и опять утапливаем его. Проводим такую процедуру разработки его подвижности раз 20-30.

После чего наносим графитную смазку на выступающую часть поршня, устанавливаем новый пыльник и стопорное кольцо.

Плюс этого способа — нет необходимости сливать тормозную жидкость из контуров тормозной системы автомобиля и прокачивать тормоза.

Во втором случае снимаем тормозной цилиндр и проводим его разборку и разработку. Этот способ подойдет при капитальной ревизии суппортов, так как необходимо либо сливать тормозную жидкость, либо глушить тормозную трубку, что все-равно чревато потерей некоторого количества жидкости и подразумевает проведения прокачки тормозов после выполнения работ.

Поршень из цилиндра необходимо выдавить либо еще до его снятия (нажав на педаль тормоза), либо на уже снятом поршне подать воздух под давлением в отверстие под тормозную трубку. Перед выдавливанием снимаем с поршня стопорное кольцо и пыльник. Извлеченный поршень стараемся не поцарапать.

Вдавливаем его вовнутрь цилиндра (например, при помощи тисков), одеваем сверху новый пыльник и стопорное кольцо.

Все перечисленные выше манипуляции имеют смысл лишь при незначительном повреждении поршня или цилиндра. В случае полного заклинивания поршня и невозможности его разработки следует заменить тормозной цилиндр с поршнем.

1. Примечания и дополнения
2. — После разработки поршней тормозных цилиндров передних колес автомобиля необходимо смазать направляющие пальцы.
3. Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099
4. — Проверка и регулировка свободного хода педали тормоза автомобилей ВАЗ 2108, 2109, 21099
5. — Проверка тормозной системы автомобилей ВАЗ 2108, 2109, 21099
6. — Схема стояночной тормозной системы автомобилей ВАЗ 2108, 2109, 21099
7. — Схема рабочей тормозной системы автомобилей ВАЗ 2108, 2109, 21099
8. — Замена передних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099
9. — Замена задних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

AI Image Enlarger — увеличивает и устраняет дефекты

Возможности. В сервисе бесплатно доступно несколько инструментов на основе ИИ:

• увеличить размер, разрешение и резкость фото или иллюстрации;
• удалить фон, лишние объекты и шум;
• сделать цветокоррекцию;
• превратить фото в рисунок;
• автоматически отретушировать лицо;
• раскрасить чёрно-белую фотографию.

На сайте нейросети есть и обычный фоторедактор со стандартными функциями: вращение, обрезка, изменения яркости и контрастности, наложение фильтров.

Преимущества. Широкий функционал для онлайн-обработки фото доступен в одном месте — можно обойтись без Lightroom.

Недостатки. Иногда инструменты работают некорректно: например, при удалении фона могут остаться жёсткие контуры.

Условия. Всеми функциями можно бесплатно воспользоваться восемь раз. Далее — по подписке от 9 долларов в месяц.

Вот пример работы сервиса. Мы использовали два инструмента: увеличили разрешение и сделали ретушь лица:

Было

Фото: Anne Peres / Unsplash

Стало

Фото: Anne Peres / Unsplash

Вот так нейросеть выполнила функцию улучшения изображения Enhance (сюда входит цветокоррекция, повышение контраста и качества):

Фото: Anne Peres / Unsplash

Когда закатаны грани

Если грани тормозной трубки, шланга или «прокачки» уже закругленные, ослабить соединение сложно, но есть способы, помогающие решить проблему. Можно сделать следующее:

• использовать для отворачивания специальный ключ-захват (сантехнические клещи);
• для снятия тормозной трубки сделать сбоку разрез в головке-ключе соответствующего размера (с помощью болгарки), сверху срезать две грани для установки ключа, закрепить полученное приспособление на ТТ и отвернуть штуцер;
• для «прокачки» воспользоваться новой шестигранной головкой, пробовать отворачивать штуцер накидным, а тем более рожковым ключом здесь уже недопустимо – грани станут еще хуже.

Смазка для суппортов

Можно ли смазывать «пальцы» любой подручной смазкой? К сожалению, нет. Причина в том, что суппорт работает в режиме высоких температур, особенно если автомобиль имеет большую массу или водитель любит погонять. В этом случае греется и суппорт, и направляющие, и смазка на них.

По этой причине отпадают самые распространенные смазочные материалы: они сделаны на основе минеральных масел и при нагревании разжижаются и стекают с металла.

Вторая причина, по которой использовать литол, солидол или даже более качественные керамические и медные смазки нельзя – их взаимодействие с резиновыми пыльниками. Большинство смазочных материалов повреждают резину, пыльники соскакивают со своих мест, и пальцы остаются без защиты.

Только тем, что производитель называет смазкой для направляющих. Такие продукты есть у Bosch, Liqui Moly и других производителей автохимии. Один из показателей, что смазка подходит – высокотемпературная устойчивость, сохранение свойств при нагреве минимум до 200 градусов.

Почему в магазине могут предложить не то? Просто потому, что для суппортов есть и другие смазочные материалы, например, керамические и медные противоскрипные смазки, которые наносят на металлическую пластину колодок. Да, они отлично справляются со своей задачей, но для пальцев не подходят!

Суппорт тормозной передний – типы конструкции

Развитие данных механизмов отразилось в их разделении на 2 категории, в зависимости от компоновки:

1. Фиксированная конструкция – он представляет собой корпус, изготовленный из металла, а с обеих сторон тормозного диска находятся рабочие цилиндры. Их расположение симметрично. При этом сам корпус зафиксирован на поворотном кулаке. В состоянии покоя колодки держатся за счет специальных пружин, а во время торможения происходит их сжатие, в результате чего они прижимаются к поверхности диска. Для обеспечения работы такой конструкции требуется, дабы тормозная жидкость подавалась одномоментно во все цилиндры, что достигается за счет целой системы шланг, патрубков и различных трубок. Такие тормоза отличаются высокой эффективностью, благодаря чему они идеально подходят для авто с мощными моторами и большой массой – гоночные и представительские модели. На таких суппортах специализируются всемирно известные бренды – Brembo и другие.
2. Плавающая скоба – принципиальное отличие такого суппорта от фиксированного в том, что одна из колодок находится в неизменной позиции. Его конструкция предполагает наличие кронштейна, а также цилиндра, который зафиксирован на внутренней стороне. Обычно подобные суппорта являются одно- или двухпоршневыми. Процесс торможения следующий – поршень нажимает на колодку и прижимает ее к диску, а по окончании данной фазы скоба (плавающий тип) начинает сдвигаться в сторону поршня, скользя по направляющим. За счет этого к поверхности диска прижимается еще одна колодка.

Такая конструкция обычно встречается на машинах бюджетных сегментов, так как она дешевле в производстве и проще.
