Инструкция по замене задних накладок
Здесь рекомендуем придерживаться такого алгоритма:
Снятие элемента системы торможения
Снять колесо и отвинтить направляющие болты.
Извлечь тормозной барабан. Если барабан заклинило и нет возможности вручную его снять, тогда воспользуйтесь молотком, слегка им постукивая. Снятые запчасти с ВАЗа 2114 обязательно нужно смазать.
Пассатижами снять стяжную пружину, а затем перейти к снятию направляющей — она удерживает требующую замены колодку на щите. Многие автолюбители пользуются датчиком износа запасных автомобильных частей, благодаря чему процесс диагностики поломок становится гораздо легче.
Накладку, не влияющую на тягу ручника, берут за задний край и оттягивают параллельно щиту. Пятка цилиндра здесь послужит опорой

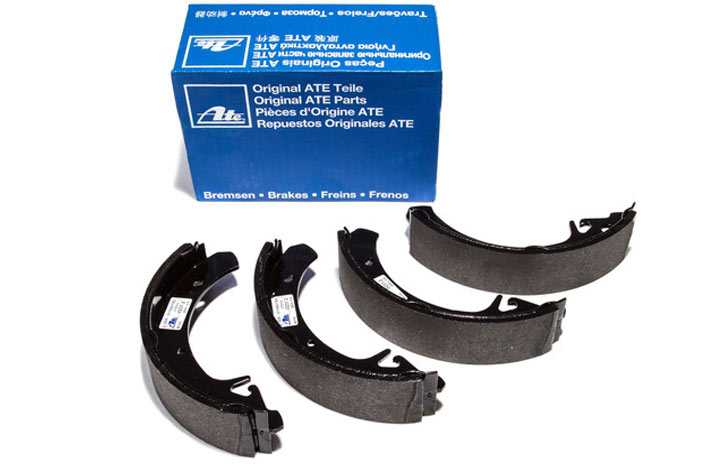

При выборе задних накладок обратите внимание также и на их стоимость, так как дешевая вещь тянет за собой дополнительные траты.
Отгибать данный элемент системы тормозов необходимо до того момента, пока она легко не извлечется из опорной планки.
Повернуть отсоединенную деталь вбок от тормозного щита на 45-60 градусов и потянуть вниз, чтобы верхняя стяжная пружина ослабла.
Отсоединить колодку от пружины и повторить все данные процессы со второй колодкой автомобиля ВАЗ 2114.
Извлечь распорную планку и отцепить от рулевой тяги трос ручного тормоза.
Направляющую пружину снять пассатижами, извлечь шплинт и вынуть накладку.
Установка новых элементов торможения
- Перебросить приводной рычаг с изношенного элемента на новый;
- Установить и натянуть пружины. Накладки на тормоза обязательно должны стать строго в пазы цилиндра механизма, а планку ручника установить точно в разъемы на колодках.
- Конец троса ручного тормоза зацепить на приводной рычаг;
- Свести поршеньки заднего цилиндра, надеть барабан и установить на место колесо.
Проверка правильной установки новых накладок
Установка новых элементов торможения
На данном этапе требуется несколько раз нажать на педаль тормоза. Затем следует отрегулировать трос ручника и подтянуть на уравнителе ручника гайку, проверив натяжку. После поднятия ручки стояночного тормоза подсчитать щелчки. Если их будет более восьми, тогда гайку необходимо подтянуть еще немного и снова проверить. Оптимальным считается количество щелчков от 2 до 7. Помните, что колеса должны быть обязательно заблокированы, если у вас поднят стояночный тормоз. Когда ручка стояночного тормоза опущена, колесо свободно прокручивается, не должно быть затирания колодок.
https://www.youtube.com/watch?v=b_ie54CHmdE
Если данный процесс для вас кажется сложным, тогда лучше обратиться к специалистам в автомобильный сервис.
Замена тормозных колодок ВАЗ 2115 — пошаговая инструкция
1. Ставим машину на ровную поверхность, затем под задние колеса необходимо установить противооткатные клинья и затянуть ручник. Перед началом разборки рекомендую обработать все резьбовые соединения подлежащие разборке приникающей жидкостью WD-40, это облегчит вам работу.
2. Срываем болты крепления колеса пока машина не поддомкрачена, когда поднимете домкратом, то сорвать будет сложнее, к тому же существует вероятность падения машины с домкрата при резких рывках.
3. Далее, домкратим ту сторону (левую или правую как вам удобнее), с которой собираетесь производить замену колодок. Установите упор или колодку, которая подстрахует вас от внезапного отказа домкрата или других непредвиденных ситуаций.
4. Теперь полностью выкручиваем болты крепления и снимаем колесо.
5. Возьмите тормозной механизм и промойте его водой и моющим средством, затем дайте подсохнуть.
6. Едем дальше. Освобождаем тормозной шланг из кронштейна, который крепится на стойке амортизатора.
7. Используя плоскую отвертку, отведите колодки от тормозного диска.

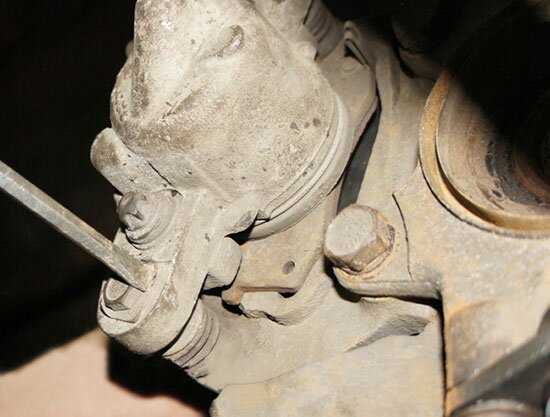

8. На нижнем болту отогните стопорную пластину направляющего штифта суппорта, затем открутите этот болт, придерживая штифт от проворачивания за его шестигранную часть.

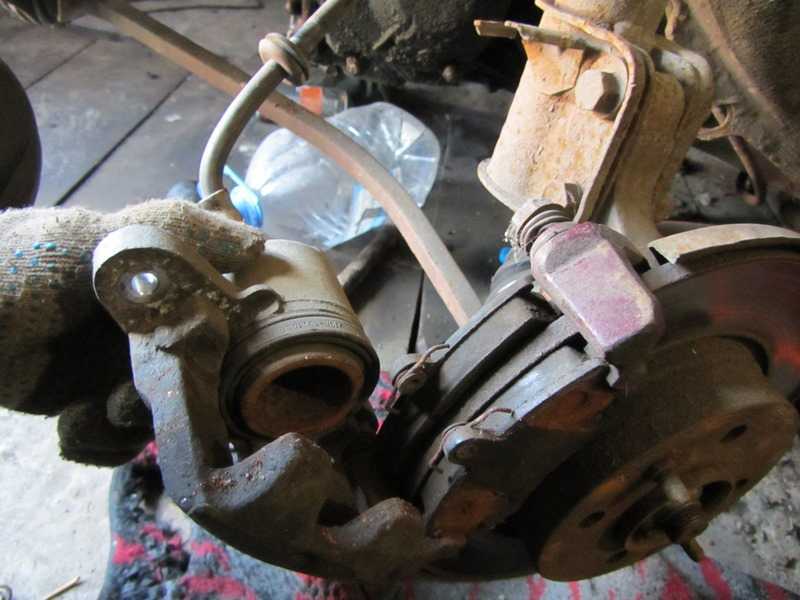

9. Поднимите тормозной суппорт вверх и зафиксируйте в таком положении.
10. Достаньте старые колодки. Не будет лишним перед тем как заменить тормозные колодки ВАЗ 2115 измерить при помощи штангенциркуля толщину тормозного диска в четырех противоположных точках. Минимально допустимой считается толщина: 10.8 мм. В случае необходимости произведите замену тормозного диска.
11
Произведите очистку всех механизмов и деталей тормозного механизма, уделите особое внимание посадочным местам тормозных колодок. Затрудненный ход или скопление грязи может вызвать перекос и последующее заклинивание колодок, а также неравномерный их износ
Убедитесь в исправности демонтированного направляющего штифта, при необходимости меняем на новый. Если меняете штифт, не забудьте перед установкой смазать его поверхность графитовой смазкой.
12. В некоторых ситуациях приходится вдавливать поршень внутрь суппорта, потому, что при большом износе колодок он сильно выходит наружу, что делает невозможной установку новых тормозных колодок. При вдавливании поршня будьте аккуратны, чтобы не повредить пыльник и уплотнители поршня. Кроме того, проверьте уровень тормозной жидкости, если он высокий, то при вдавливании поршня жидкость может вытечь из расширительного бачка ГТЦ. Решается этот вопрос при помощи шприца, откручиваете крышку и вытягиваете шприцом пару кубов “тормозухи”, мотом дольете обратно.
13. Подготовьте новый комплект тормозных колодок и приступайте к их установке
Устанавливая колодки, обратите внимание на расположение прижимных пружин, правильным считается положение, когда они расположены параллельно относительно верхнего края колодок
14. Верните скобу тормозного суппорта на свое место.
15. Установите болт направляющего штифта затем затяните его. Желательно конечно использовать для этого динамометрический ключ, сама затяжка производится с моментом 30–40 Н·м.

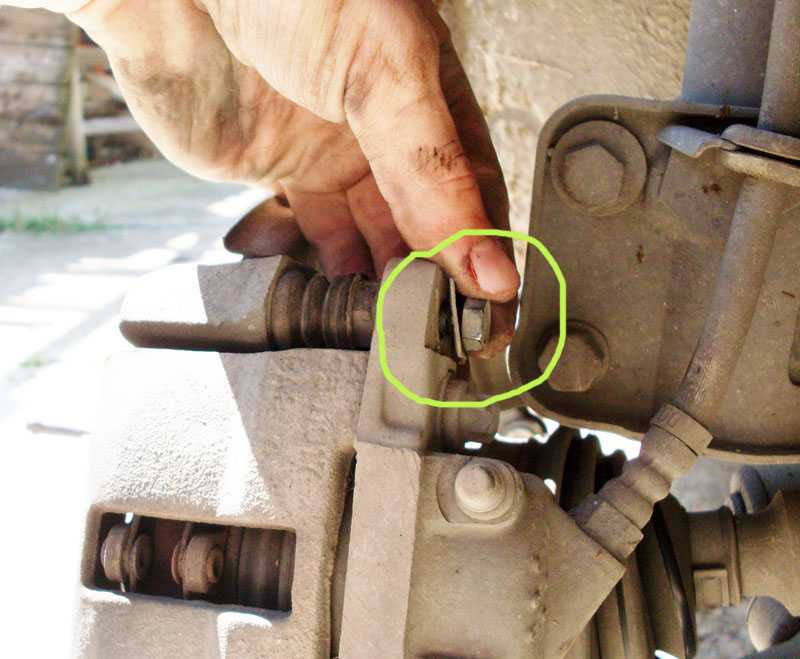

16. Используя отвертку, загните стопорную пластину, фиксируя тем самым болт от возможного самопроизвольного раскручивания.
17. Установите колесо на место и затяните болты крепления.
Теперь можно сказать, что все готово! Теперь все вышеописанные операции необходимо произвести по отношению к другой стороне автомобиля. Перед тем как начать движение, несколько раз выжмите педаль тормоза, для того чтобы вернуть тормозные поршни в рабочее положение. Не забываем также долить тормозную жидкость.
Вот и все. Проверяем работу на деле, смотрим как работают тормоза с новыми колодками. Скажу сразу, что по началу тормоза могут скрипеть, это нормально, таким образом происходит притирка колодок к тормозному диску, спустя неделю, а может и раньше посторонние звуки исчезнут.
vaz-remont.ru
Признаки и причины неисправности тормозного диска ВАЗ 2110
Тормозные диски на ВАЗ 2110 – чугунные. Минимально допустимая толщина диска при износе — 17,8 мм для вентилируемых дисков и 10,8 мм — для невентилируемых, максимальное биение по внешнему радиусу — 0,15 мм. Неправильный подбор тормозных колодок ведёт к повреждению диска, дешёвые колодки с накладками высокой стойкости влечет за собой ускоренный износ. Использование колодок до полной их выработки, пока они полностью не сотрутся и появится трение металла по металлу, также сокращают срок эксплуатации тормозных дисков.
Диски после подобной «эксплуатации» в большинстве случаев выкидываются, но иногда их реанимируют на специальном станке при помощи проточки. Также на проточку отправляются диски с глубокими выбоинами и задирами на рабочих поверхностях, явными следами ржавчины, волнообразным износом рабочих поверхностей.
Признаками неисправности тормозного диска могут быть:
- биения во время торможения — симптом неверной установки или некачественного диска;
- биения во время езды — показатель неточного изготовление диска или нарушение симметрии диска;
- маленькие трещины, образующиеся на диске после торможений — атрибут использования дешевого сплава чугуна с низкой плотностью;
- повышенный износ диска свидетельствует о использовании сплава низкой плотности и/или низкокачественной колодки;
- появление биения после торможения средней интенсивности говорит о низкокачественном сплаве чугуна (в нем отсутствуют необходимые присадки).
Ключом на 17 срываем болты переднего колеса.
Источник m.etlib.ru
Продемонстрируем вам правильную инструкцию по замене передних тормозных дисков в ВАЗ 2110 2111 2112. Работу выполняет опытный мастера, показано всё с удобных ракурсов, все действия комментируются.
Для начала откручиваем колесо и устанавливаем машину на подъёмник или домкрат. Выворачиваем поворотный кулак наружу и зачищаем от въевшейся грязи тормозной суппорт. Каким нибудь подручным предметом, для этого подойдёт даже обычная плоская отвёртка, разгибаем колодки. Снимаем тормозной цилиндр, предварительно расконтрив нижний болт, делается это при помощи молотка и отвёртки:
Снимаем этот болт ключом на 13. Сворачиваем цилиндр по верхней направляющей и вынимаем его, попутно извлекаем тормозной шланг из кронштейна. Снимаем колодки. Заодно оцениваем состояние нашей тормозной системы, смотрим как выглядит шланги, пыльники, колодки и т.д. Проводим чистку всех посадочных мест при помощи щётки с щетиной из металла.
Я думаю, если вы смотрите эту видео инструкцию, то скорее всего у вас нет специального инструмента, который вдавливаем поршень цилиндра, можно заменить его подручными средствами:
До этого момента мы проделывали все действия из нашего материала по замене передних тормозных колодок в ВАЗ 2110 2111 2112, но теперь нам предстоит менять тормозные диски, поэтому продолжаем.
Отвинчиваем два болта на 17 удерживающих скобу, вынимаем их, снимаем скобу:
Очищаем ступицы и тормозной диск от въевшейся грязи. Чтобы нам было легче снять тормозной диск, нанесите на крепления WD-шку и подождите несколько минут. Винты, которые удерживают диск, очень часто закисают, чтобы их было легче отвернуть, обстучите диск вокруг них молотком через долото:
Винты отвинчиваются торцевой головкой на 7. Аккуратно не повредив ступицы, обстукиваем молотком тормозной диск. Далее мы используем специальный съёмник, но можно обойтись и без него:
Не забывайте наносить на ступицы слой медной или графитовой смазки. Новый тормозной диск лучше обезжирить перед установкой. Собираем всё в обратной последовательности.
Видео замена передних тормозных дисков в ВАЗ 2110 2111 2112:
Источник vazhelpgid.ru
Передний тормозной диск авто ВАЗ 2112
В системе тормозов незаменимой деталью являются тормозные диски. Они, вместе с колодками, при замедлении скорости и остановки автомобиля превращают в тепловую энергию, которая возникает от трения о диски колодок, кинетическую. Максимальный эффект торможения становится после приработки тормозных колодок и дисков. От пятисот до одной тысячи километров составляет период обкатки элементов. В этот период нельзя резко тормозить, чтобы дать возможность притереться рабочим поверхностям диска и колодок.На ВАЗ 2112 передние дисковые тормоза могут изнашиваться быстрее или медленнее, на что влияет стиль вождения автомобиля. Обычно металлом для изготовления деталей служит чугун, но иногда используют на спорткарах керамику или карбон. Как выполняется правильно замена передних тормозных дисков ВАЗ 2112, описывает предлагаемая статья.
Необходимые запчасти
Еще 10 лет назад старые колодки не меняли, их сажали на клей, меняли накладки или проклепывали. Сегодня на рынке можно легко приобрести весь механизм полностью. Для замены нужно приготовить новые колодки. Специалисты считают, что лучше устанавливать на замену заводские детали, артикул 2110-3501080-60 (ТИИР-260), 21100350180082 или 2110-3501080. Есть и другие мнения. Некоторые автомобилисты считают, что колодки известных брендов обеспечивают лучшие параметры торможения на ВАЗ 2110, 2111, 2112. Это детали таких торговых марок, как Brembo, ABS, Ferodo, TRW, Bosch, Optimal или Delphi.
Замена передних тормозных колодок на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115
Добро пожаловать! Передние тормозные колодки – относятся к самым важнейшим элементам тормозной системы, потому что если колодок не будет, то и передние колёса так же и вовсе тормозить не будут, поэтому если колодки на вашем автомобиле от времени пришли в негодность, другими словами стёрлись, то такие колодки необходимо поменять да и побыстрее на новые, потому что мало ли что, да и с тормозами играть тоже не надо.
Примечание! Для замены передних тормозных колодок, вам нужно будет запастись: Баллонным ключом для снятия того колёса на которым вы собираетесь заменять колодку, а так же домкратом для того чтобы приподнять автомобиль, и ещё возьмите с собой основной набор гаечных ключей, отвёртку, а так же по возможности запаситесь какой ни будь смазкой наподобие WD-40, или же даже ей!
Из-за чего изнашиваются тормозные колодки? Их износ может происходить только из-за нескольких причин, а именно из-за резкого торможения, а так же из-за постоянного торможения, и ещё их износ может произойти очень и очень быстро из-за попадания в них какого ни будь металлического предмета к примеру из-за попадания в них гвоздя, который при первом же торможении скорее всего уйдёт во внутреннюю часть колодки и при дальнейших торможениях будет давать о себе знать, издавая скрежет.
Примечание! Ни в коем случае ни когда не ездите на автомобиле держа ногу на педали тормоза да и вообще на других педалях, это к тому что очень много людей есть на свете у которые привычка постоянно держать ногу в основном на педали сцепления, а есть и такие кто держит ногу постоянно на тормозной педали, это категорически делать нельзя, потому что детали которые относятся к системе сцепления и к системе торможения очень быстро приходят в негодность и тем самым их приходится постоянно менять!
Где находится передние тормозные колодки? Данные колодки находятся в передней части автомобиля, это кстати можно так же понять прочитав вопрос, а более точное их местонахождение знают немногие, поэтому для тех людей кто ещё не знает, данные колодки располагаются во внутренней части колёса, а зажаты они там в суппорт, в общём более подробное местонахождение смотрите на фото:
Примечание! На данном изображении выше есть стрелка, так вот данная стрелка указывает на тот самый суппорт, внутри которого и располагаются две тормозных колодки которые время от времени приходится менять!
Когда нужно менять передние тормозные колодки? Менять их нужно только тогда когда при торможении передние колёса начнут издавать шум, который будет похож на соприкосновение между собой металла, ещё этот шум будет напоминать некий скрежет между собой всё того же металла.
Некоторые люди говорят точные цифры с которой нужно заменять колодки, к примеру многие говорят то что после 15.000 тыс. пробега колодки нужно в срочном порядке менять, но суть в том что точных цифр для замены колодок нет и никогда не было, потому что как уже было сказано чуть ранее, колодки изнашиваются только лишь от интенсивности езды и не о каких цифрах здесь речь не идёт и не будет идти.
Примечание! Колодки кстати очень легко проверить на износ, для этого снимите сперва колесо с автомобиля и после чего взгляните на окошечко (Указано стрелкой) которое присутствует в тормозном суппорте, так вот через это окошечко должны будут просматриваться тормозные колодки, которые визуально можно будет очень легко определить на износ!
Оригинальные запчасти: артикул и цена
ВАЗ 2115 по своей конструкции схож с традиционной «девяткой», именно поэтому некоторые рабочие узлы устанавливались аналогично модели-предшественнице. Это касается и тормозной системы машины, поэтому имеет смысл приобретать родные тормоза. Спрос на передние колодки для автомобиля остается высоким, так как именно они наилучшим образом подходят для обслуживания, ремонта и эксплуатации машины.
При покупке оригинальных колодок рекомендуется обратить внимание на их артикул. Стандартно он начинается с указания модели автомобиля, затем идет серия. Так как автомобиль ВАЗ 2115 был частично собран на основе «восьмерки» или «девятки», то и тормозные колодки оригинального типа будут иметь следующие артикулы:
Так как автомобиль ВАЗ 2115 был частично собран на основе «восьмерки» или «девятки», то и тормозные колодки оригинального типа будут иметь следующие артикулы:
Стоимость на деталь будет разниться согласно выбранному месту продажи, но средний диапазон стартует от 480 рублей за 4 штуки в упаковке.
Как заменить передние тормозные колодки на ВАЗ 2113-ВАЗ 2115?
Примечание! Всегда помните об нескольких вещах, во-первых старайтесь всегда заменять колодки на автомобиле сразу же на обоих передних колёсах, даже если это дорого но всё же так надо, потому что если вы произведёте замену колодок только лишь с одной стороны а с другой нет, то это приведёт к неравномерному торможению автомобиля, то есть одно колесо будет тормозить гораздо сильнее другого из-за этого при резком экстренном торможение, автомобиль может очень легко понести в какую ни будь сторону но никак не по прямой траектории и в связи с этим вы создадите себе и другим людям аварийную ситуацию, которая может привести к разному исходу!
А во-вторых, после замены колодок на новые всегда помните то что первые 100 км на автомобиле нужно будет ездить умеренно, потому что в самом начале новые тормозные колодки должны будет сперва притереться к изношенному тормозному диску и пока они не притрутся, машина будет у вас тормозить плохо, поэтому после замены старайтесь ехать аккуратно, а по возможно плавно понажимайте на педаль тормоза до полной остановки автомобиля, тем самым вы сократите километраж через который новые колодки только притрутся и тем самым буквально уже через 50 км, автомобиль будет тормозить как это ему положено!
Снятие: 1) Перед тем как вы приступите к замене, обязательно снимите колесо с машины. (О том как снять колесо, см. в статье: «Замена колеса на ВАЗ»)

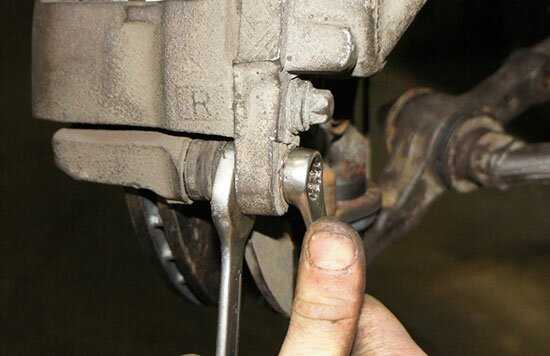

2) Далее когда колесо с автомобиля будет снято, возьмите в руки гаечный ключ и отверните при помощи него полностью верхний болт который крепит скобу суппорта.
Примечание! Вот так просто взять и отвернуть данный болт вам не получится, а всё это потому что он законтрен от отворачивания при езде, контр-шпонкой, так вот если для того чтобы отвернуть данный болт, вам нужно будет сперва отогнуть кончик этой самой контр-шпонки и после этого уже начать отворачивать данный болт!
3) После того как верхний болт будет полностью откручен, переберитесь к нижнему и при помощи гаечного ключа чуть ослабьте его, отогнув при этом всю ту же контр-шпонку.
4) Затем разыщите шланг который крепится к амортизаторной стойки, а после его нахождения потяните чуть за него и тем самым выньте его из кронштейна к которому он крепится. (Только ни в коем случае не от чего этот шланг не отсоединяйте, просто выньте его из кронштейна и всё)
Примечание! Когда шланг будет вынут, возможно произойдёт следующая ситуация, в бачке в котором у вас залита тормозная жидкость (Если он будет наполнен битком), то часть этой жидкости может пойти наружу через крышку и часть выльется из бачка, поэтому чтобы такого не произошло во-первых откройте бачок в котором находится тормозная жидкость (Изображён на фото ниже) и при помощи резиновой груши часть высосите от туда, а после того как всё будет заменено влейте обратно данную жидкость! (Вообще по сути лучше всего заливать новую жидкость в бачок, потому что старая уже может содержать частички воздуха, поэтому лучше вообще попробуйте самую малость взять из бачка или вообще ничего от туда не берите, а просто внимательно следите за тем как поднимется уровень тормозной жидкости если слишком высоко, тогда вставьте шланг на своё место и соберите чуть-чуть жидкости из тормозного бачка)
Никогда не забирайте из бачка всю жидкость, опустошите его лишь на половину, а в том случае если из бачка вся жидкость будет слита, тогда произведите прокачку тормозов на автомобиле! (О том как прокачать тормоза, см. в статье: «Прокачка тормозов на автомобиле ВАЗ»)

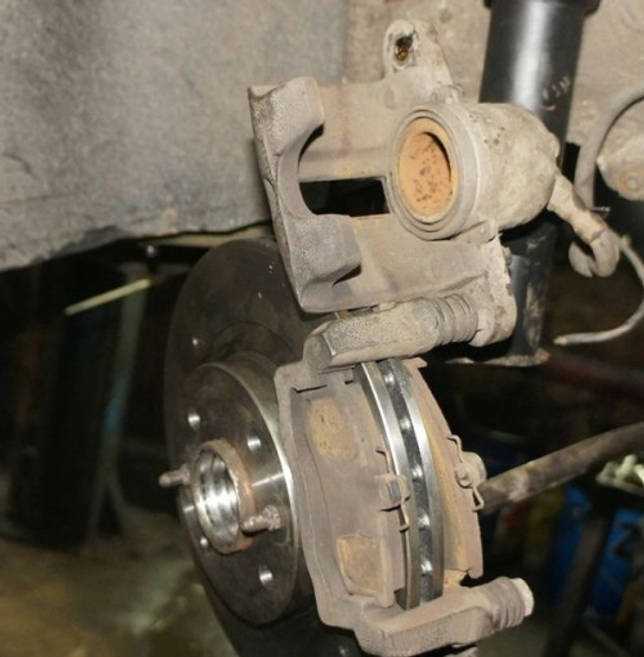

5) Следом возьмитесь рукой за металлическую скобу и после чего потяните за неё вверх и тем самым откиньте.
6) Когда скоба будет откинута, рукой снимите обе тормозные колодки и замените из на новые.
Установка: Установка новый тормозных колодок происходит в обратном порядке снятию.
Примечание! Когда новые колодки поставите на своё место, проследите за тем чтобы они встали плотно и никаких камней или другого мусора который будет препятствовать торможению там не было!
Дополнительный видео-ролик: Более подробно о том как заменить колодки на новые, смотрите в видео-ролике который располагается чуть ниже:
- Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью
Как заменить тормозные диски на ВАЗ 2110-ВАЗ 2112?
Примечание! Рекомендуем производить замену тормозных дисков парами, потому что при установке двух новых дисков на оба колеса, машина во-первых тормозит нормально и её не уводит в сторону и во-вторых они изнашиваются равномерно, тем самым эффективность тормозной системы гораздо уменьшается, заменив диск только лишь с одной стороны, результата практически никакого не даст если с другой стороны тормозной диск будет изношен, а наоборот усугубит ситуацию, потому что во время торможения, новый диск на много быстрее будет останавливать колесо, чем старый, из-за этого машину в сторону будут тянуть постоянно!
Снятие: 1) Чтобы снять тормозной диск, нужно будет сперва снять тормозной суппорт (Указан красной стрелкой, как его снять читайте в статье: «Замена тормозного суппорта на ВАЗ 2109») и положить его либо на рычаг как это на фото ниже показано, либо подвесить за проволоку или за верёвку к пружине (Это гораздо лучше, потому что с рычага суппорт упасть может и тормозной шланг порвётся из-за этого), после чего вам остаётся только лишь следить за состоянием тормозного шланга (Указан синей стрелкой) он не должен быть слишком натянут, а из-за этого он тоже может порваться, в связи с чем ещё и шланг менять придётся и прокачивать тормозную систему, а это уже лишняя работа и лишняя трата денег (Тормозную жидкость в этом случае купить нужно будет) и времени.
2) Когда суппорт будет снят, переходите к зачистке тормозного старого тормозного диска, зачищается он при помощи металлической щётки и особое внимание обратите на то место, где диск со ступицей крепится (Это место указано синей стрелкой), данное место кроме зачистки, ещё проникающей смазкой WD-40 обработайте, но только колпачок пластмассовый снять не забудьте при помощи отвёртки (Его на фото отлично видно, если посмотреть на синюю стрелку, то можно подумать что она и на него направлена тоже) и вот когда все операции будут завершены, выкрутите две направляющих шпильки (Указаны красными стрелками) крепления тормозного диска (При этом диск удерживайте проворачивания) и снимите после чего изношенный диск с автомобиля, потянув руками его на себя для этого
Примечание! Если диск руками со своего посадочного места не будет сниматься, воспользуйтесь молотком и при помощи него и при помощи деревянной проставки, ударьте пару раз по центральной части тормозного диска, где он со ступицей крепится, как это на фото ниже показано, но только на том фото допускаются грубые нарушения, во-первых деревянная проста не подложена, во-вторых используется металлический молоток который попросту и диск разбить может и ступицу повредить если будут очень сильные удары (Если у вас есть резиновый молоток, то деревянную проставку можете даже и не ставить), таким образом вы собьёте всю ржавчину и тормозной диск можно будет легко снять с автомобиля и ещё кой что, не стоит бить по тыльной стороне тормозного диска и вообще по всей его рабочей поверхности, потому что может не только он повредится, а опять же повторимся, ступица и поэтому просто не рекомендуем, но если всё же собрались (Диск например вообще не снимается), то про проставку не забудьте или резиновый молоток вам в помощь!
Установка: Установка нового диска осуществляется в обратном порядке снятию, от грязи и ржавчины перед его установкой очистите ступицу, а именно посадочное место у ступицы на которое диск устанавливается и ещё данное место пластичной смазкой смажьте (Если она есть, если нет тогда приобретите в автомагазине, благодаря этой смазки посадочное место не будет сильно царапаться, потому что она трение снижает и тем самым изнашиваться детали будут меньше).
Дополнительный видео-ролик: Для замены тормозных дисков, прочтения данной статьи вам будет недостаточно чтобы запомнить как они снимаются, понять то вы поймёте, но вот если запомнить захотите, то в таком случае просмотрите видео-ролик ниже, вить благодаря увиденному наш мозг запоминает гораздо лучше информацию, чем просто прочитав её и понять попытавшись.
Примечание! Если вы стоите перед выбором какой же диск купить для автомобиля, рекомендуем вам ознакомится с поучительным видео-роликом ниже, в котором рассказывается об двух типах дисках и говорится как их можно отличить друг от друга и какой лучше приобретать при покупке в автомагазине!
