Замена переднего тормозного диска ваз 2110 своими силами

Признаки потребности замены дисков

Не все автовладельцы обращают внимание на состояние тормозных дисков, из-за чего проблема их выхода из строя возникает в самый неподходящий момент. Мы призываем вас учиться на чужих ошибках, а не на своих

Для определения состояния тормозных дисков, близкого к необходимости замены, рекомендуется сделать следующее:

• Проверьте толщину тормозного диска. Нормальный размер 17 миллиметров. Это если речь идет о вентилируемых плитах;
• Невентилируемые элементы имеют свой показатель, и он составляет 10 миллиметров;
• Проверьте бит. Этот параметр в норме составляет 0,15 миллиметра и не превышает его;
• Сброс следует измерять на профессиональных заправочных станциях, оснащенных соответствующим оборудованием. Самостоятельные измерения не всегда дают точный результат;
• Осмотрите поверхность тормозного диска. При обнаружении повреждений, дефектов, сколов, трещин необходимо немедленно заменить детали;
• Что касается выбора новинок, покупайте их только в сертифицированных магазинах, уполномоченных оказывать соответствующие услуги. Покупка на рынке чревата тем, что вы попадетесь на подделки, не соответствующие строгим стандартам безопасности. Увы, сейчас таких записей хоть отбавляй;
• Следует покупать вентилируемые плиты, долговечность которых намного выше, чем у невентилируемых аналогов, плюс КПД лучше. Поток воздуха, охлаждающий тормоза, увеличивает срок службы примерно в два раза по сравнению с простыми невентилируемыми компонентами тормозов.

Процесс сложный, но вполне возможный своими руками. Следуйте инструкциям, соблюдайте правила техники безопасности и используйте только качественные проверенные детали. Тем не менее, надежные тормоза – залог вашей безопасности и безопасности всех остальных участников дорожного движения.

Как поменять тормозной диск на передних колесах ВАЗ 2110, 2111, 2112.

Статья для всех, кому нужно самостоятельно заменить тормозной диск на передних колесах автомобилей десятого семейства

Внимание! Толщина невентилируемого тормозного диска должна быть не менее 10,8мм, а вентилируемого 17,8мм. Если толщина тормозного диска меньше, то его нужно заменить

Осевое биение поверхности тормозного диска не должно превышать 0,15 мм.

Если на поверхности тормозного диска есть сколы, задиры, борозды, которые препятствую эффективному торможению и увеличивают износ колодок, то его нужно заменить. Также можно проточить и прошлифовать диск. Делается это в специализированной мастерской. Проточку проводят с обеих сторон диска на одинаковую глубину. При этом нужно проследить, чтобы толщина диска не была меньше допустимой.

Руководства по ремонту Ваз 2110: замена тормозных колодок переднего тормозного механизма

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Передние колодки HANKOOK FRIXA для VAZ 2110 имеют маркировку FPE103

Передние колодки HANKOOK FRIXA для VAZ 2110 имеют маркировку FPE103.

Передние колодки HANKOOK FRIXA тюнинговой серии S1 для VAZ 2110 имеют маркировку S1E103.

Вам потребуются: отвертка с плоским лезвием, ключи «на 13», «на 17».

Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм.

Заменяйте колодки в следующих случаях:

– толщина фрикционных накладок менее допустимой;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– накладки имеют глубокие борозды и сколы.

ПРЕДУПРЕЖДЕНИЯ

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Заменяйте одновременно колодки в тормозных меха5 низмах обоих передних колес. Недопустима замена внутренней и наружной колодок между собой, а также между левым и правым колесом – это может привести к неравномерному торможению.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры под задние колеса.

3. Снимите переднее колесо и очистите тормозной механизм от грязи.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при установке новых колодок она польется через край.

5. Отогните зубилом (отверткой) усик стопорной шайбы нижнего болта крепления направляющего пальца.

6. Выверните нижний болт крепления направляющего пальца, придерживая палец ключом за шестигранник.

7. Поднимите подвижную скобу вверх.

8. Промаркируйте тормозные колодки, если предполагаете установить их снова.

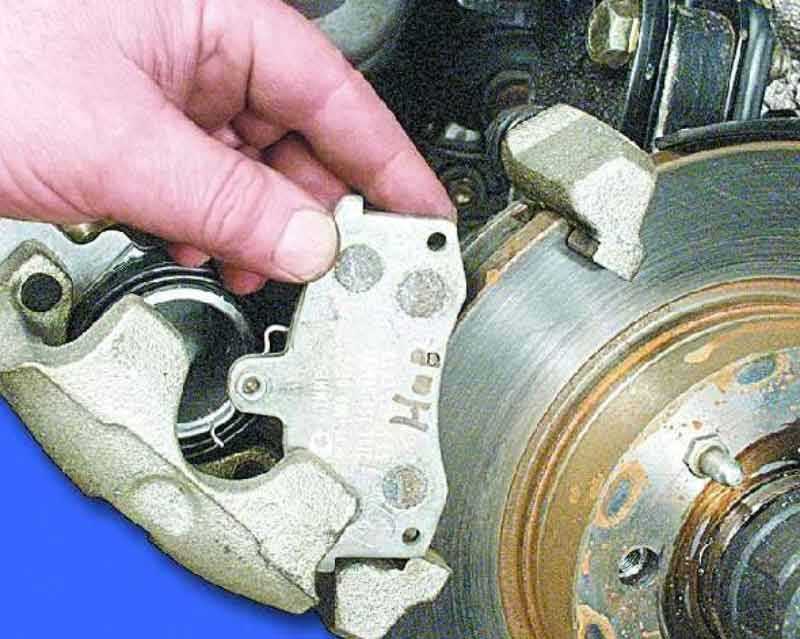

9. Снимите тормозные колодки.

ПРЕДУПРЕЖДЕНИЕ

Поверхность фрикционных накладок не должна быть замаслена, с глубокими рисками и сколами. Накладка должна быть прочно соединена с основанием колодки.

10. Проверьте толщину и состояние фрикционных накладок тормозных колодок.

ПОЛЕЗНЫЙ СОВЕТ

При каждой замене тормозных колодок в обязательном порядке проверяйте состояние резиновых защитных чехлов направляющих пальцев и перемещение суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта.

11. Очистите от грязи и ржавчины детали тормоза, особенно посадочные места тормозных колодок.

12. При установке новых колодок вдавите поршень в цилиндр. Для этого установите изношенные тормозные колодки на место (вместо внутренней желательно поставить только основание) и опустите корпус скобы. Надавливая отверткой или монтажной лопаткой на внутреннюю колодку и опираясь на тормозной диск, аккуратно вдавите поршень в цилиндр.

13. Установите новые тормозные колодки. Следите за тем, чтобы нажимные пружины стояли параллельно верхнему краю тормозных колодок. Старые колодки необходимо установить в соответствии с ранее сделанной маркировкой.

14. Поверните корпус скобы и вверните нижний болт крепления направляющего пальца моментом 31–38 Н·м (3,1–3,8 кгс·м), придерживая палец ключом за шестигранник.

15. Загните отверткой усик стопорной шайбы. Установите колесо и опустите автомобиль на землю. Затем нажмите несколько раз на педаль тормоза для установки поршня в рабочее положение. Проверьте уровень тормозной жидкости в бачке и при необходимости доведите его до нормы.

ПОЛЕЗНЫЕ СОВЕТЫ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов несмотря на то, что установлены фирменные колодки. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов.

Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективными.

Замена тормозных дисков на ВАЗ 2110 своими руками — фото

Тормозные диски на ВАЗ 2110 делятся, в зависимости от двигателя, следующим образом:

• 8 клапанные двигатели ВАЗ 2110 — тормозные диски R13;
• 16 клапанные двигатели ВАЗ 2110 — тормозные диски R14.

На колеса с радиусом 13 нельзя будет установить тормозные диски R14. Допустимая толщина тормозных дисков: для вентилируемых — 17,8 мм; для невентилируемых — 10,8 мм.

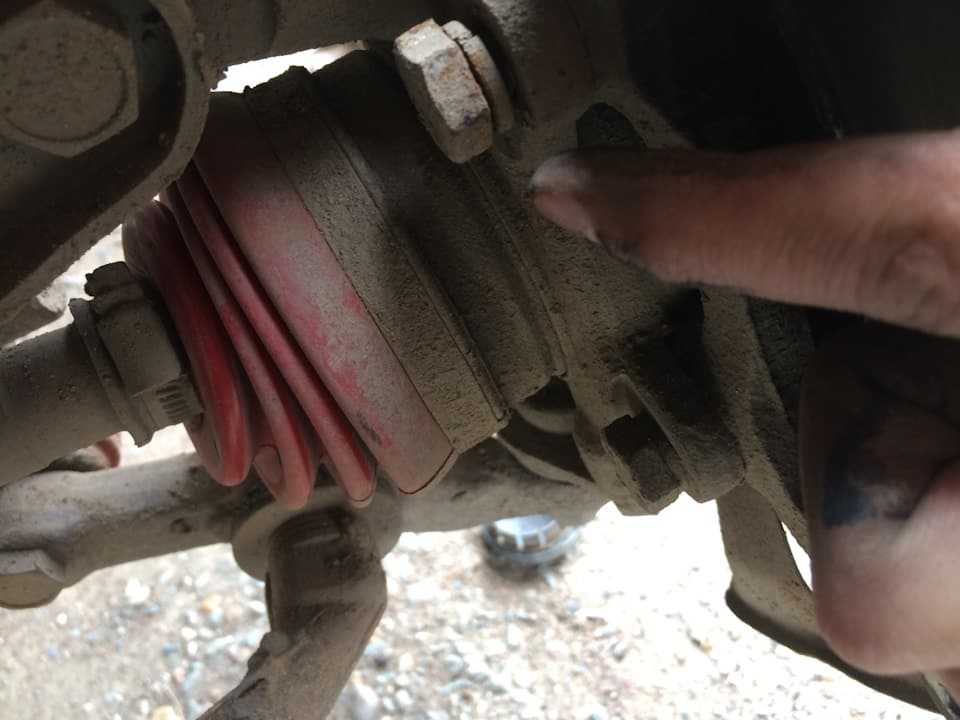

Детали тяг направляющих суппортов засохли и раскрошились

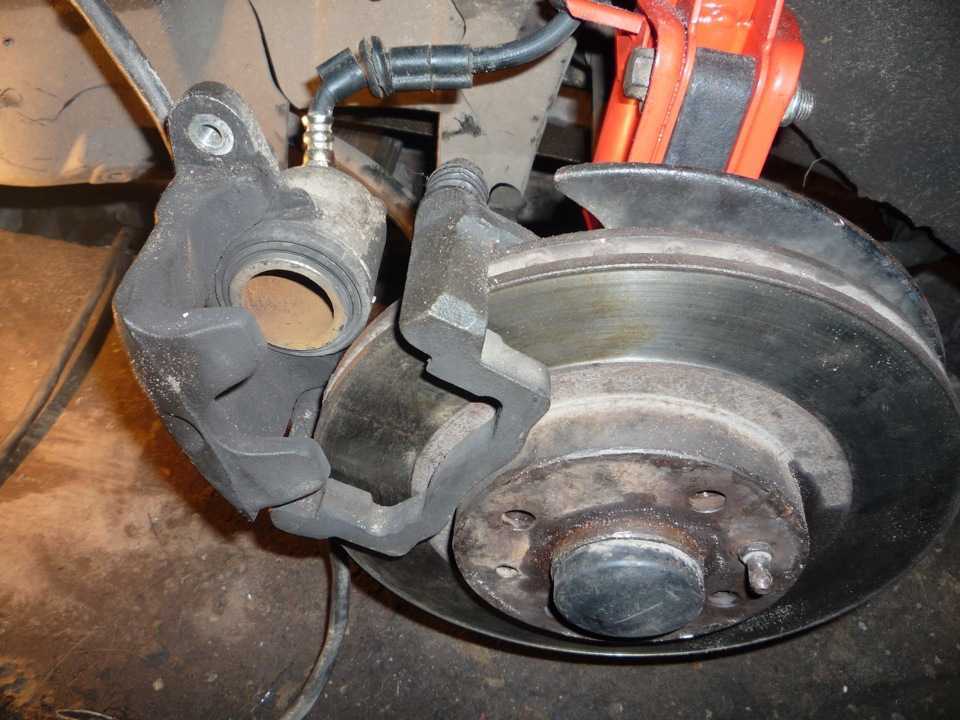

Суппорт держится на двух болтах на 17

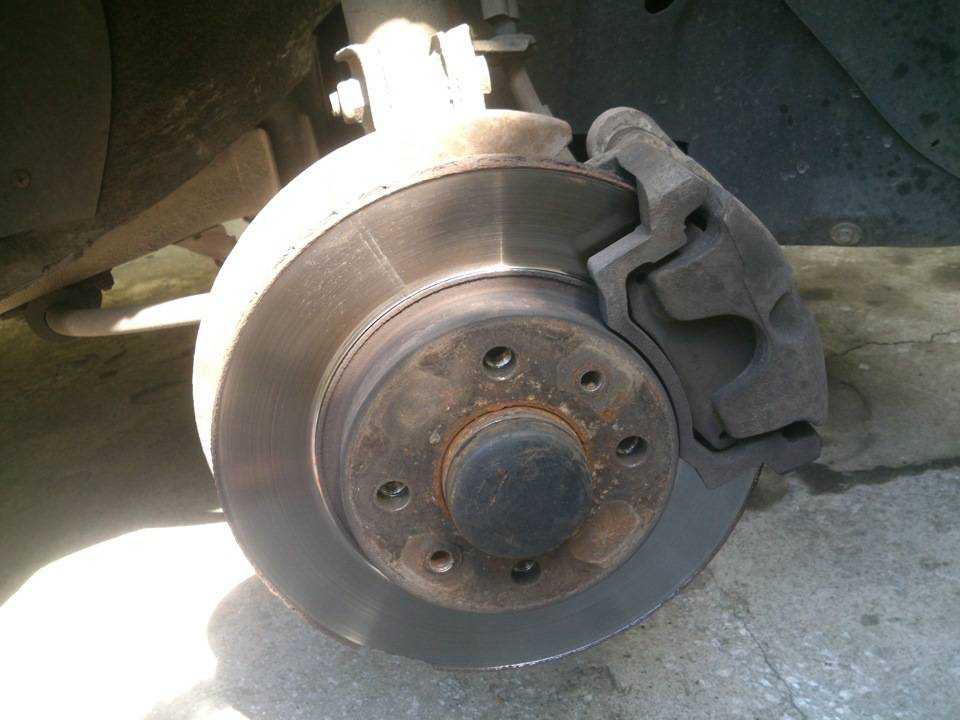

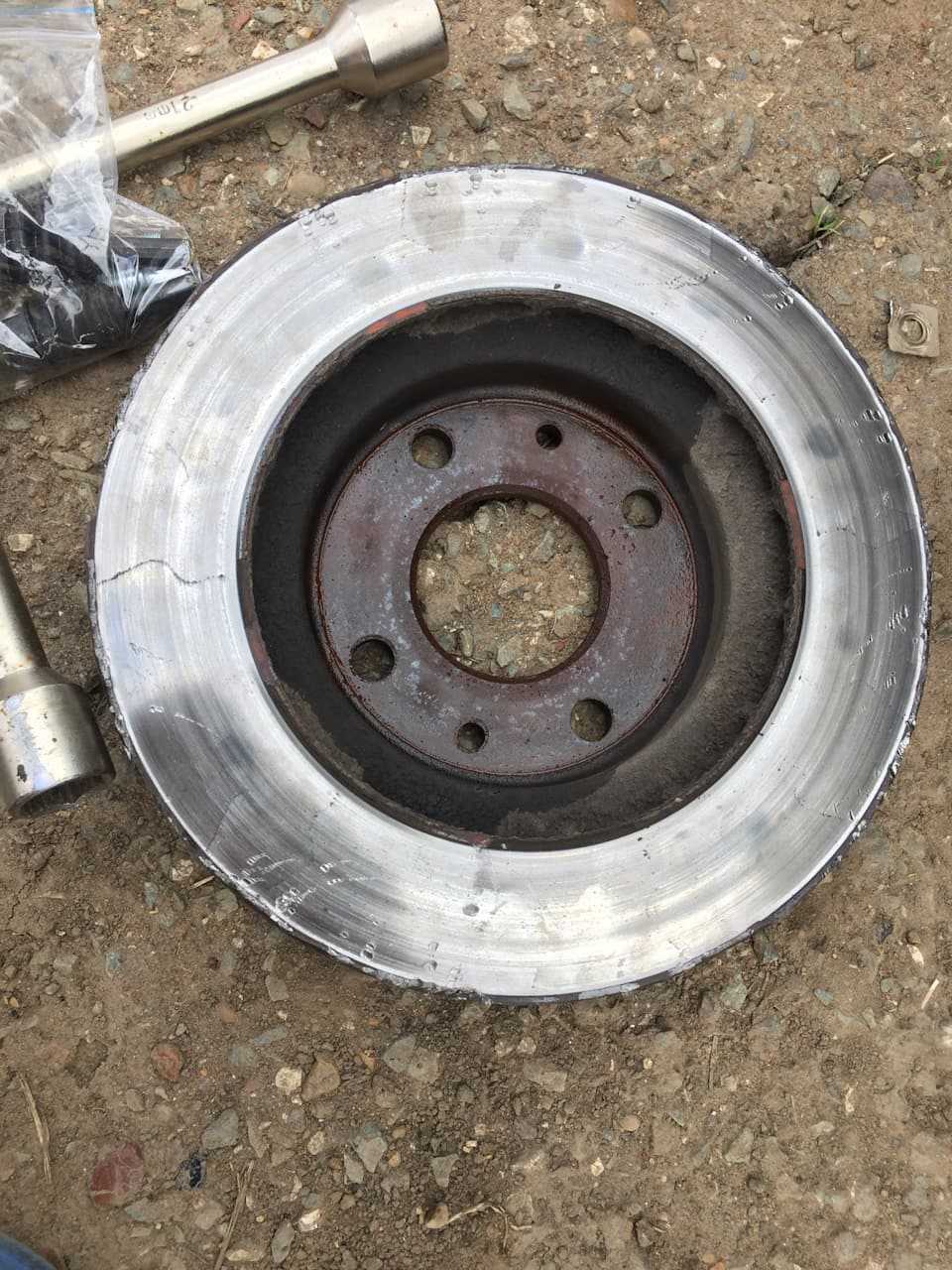

Старый тормозной диск проржавел до ступицы

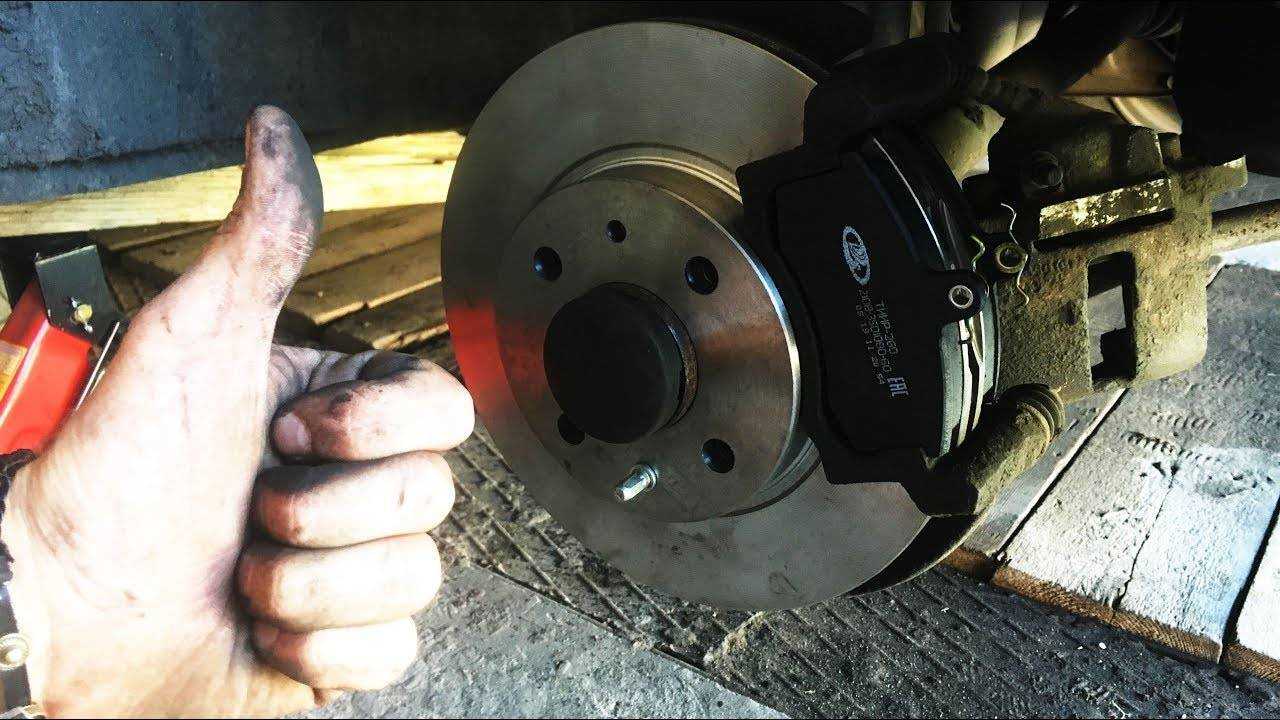

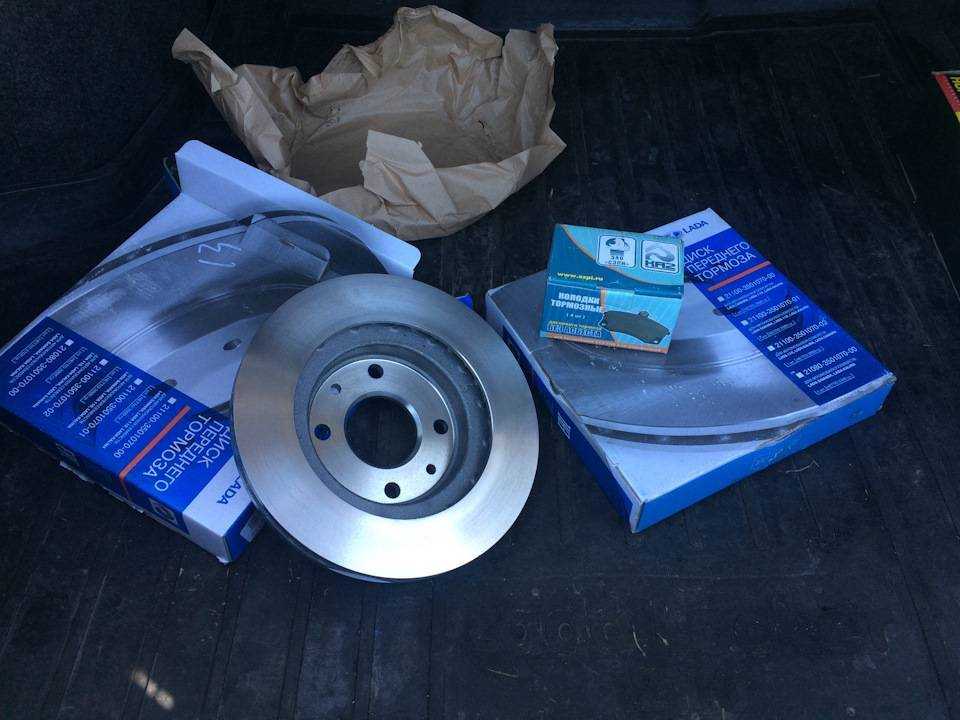

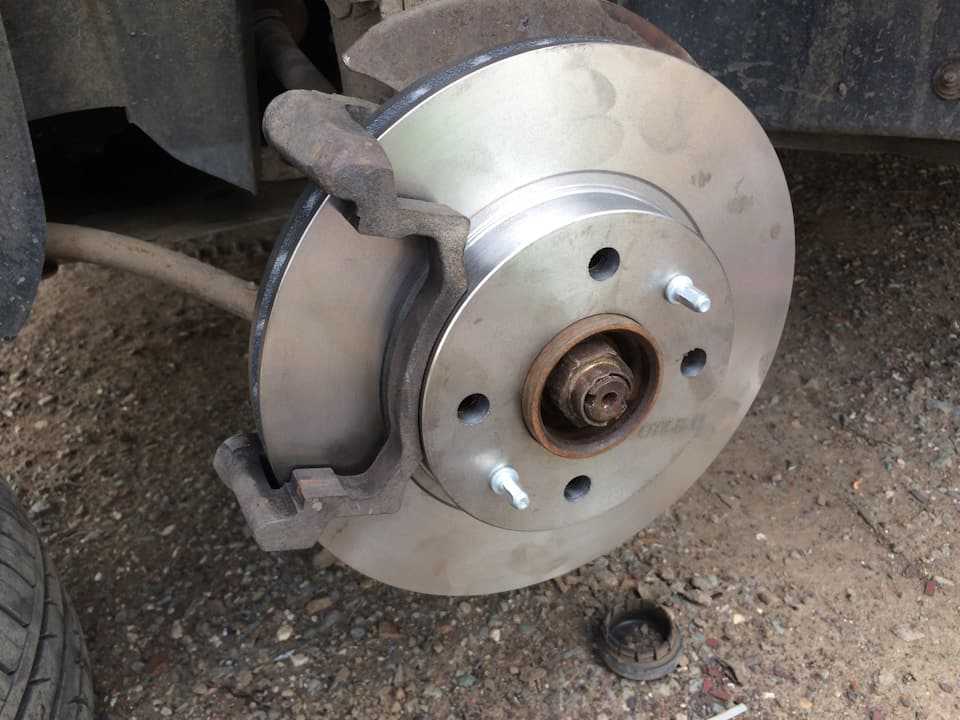

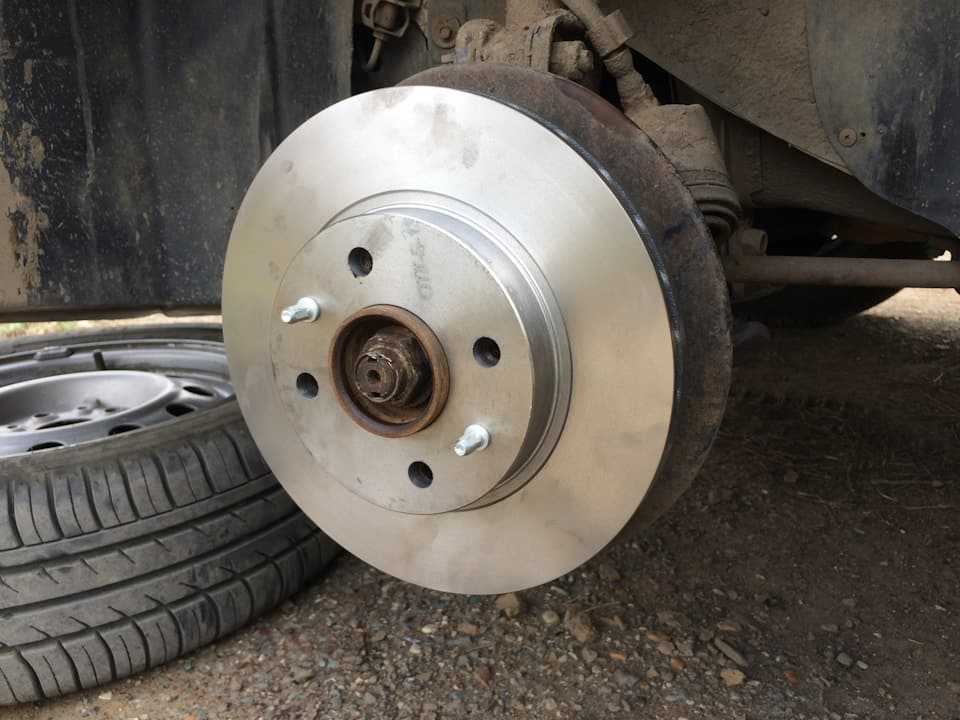

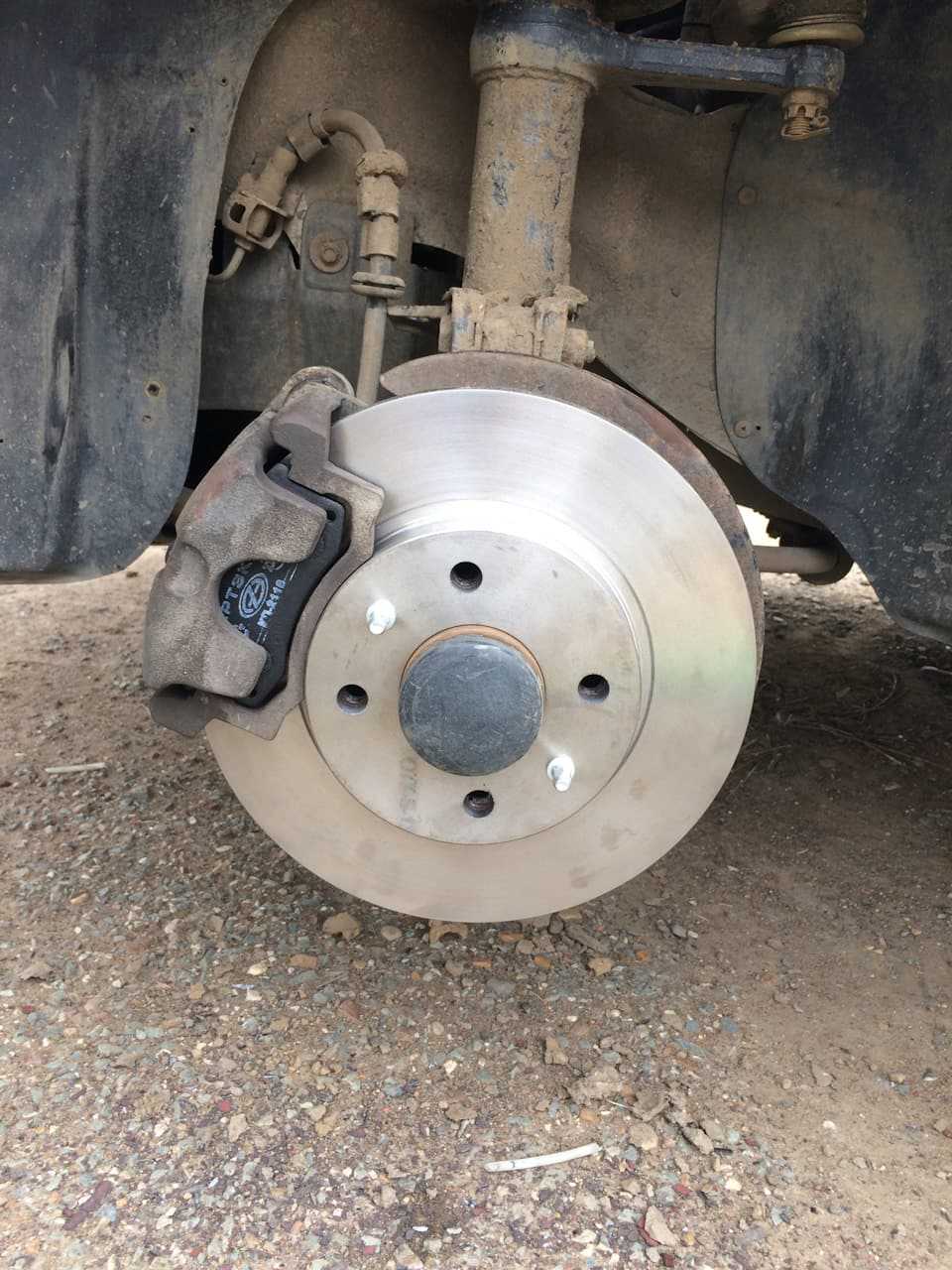

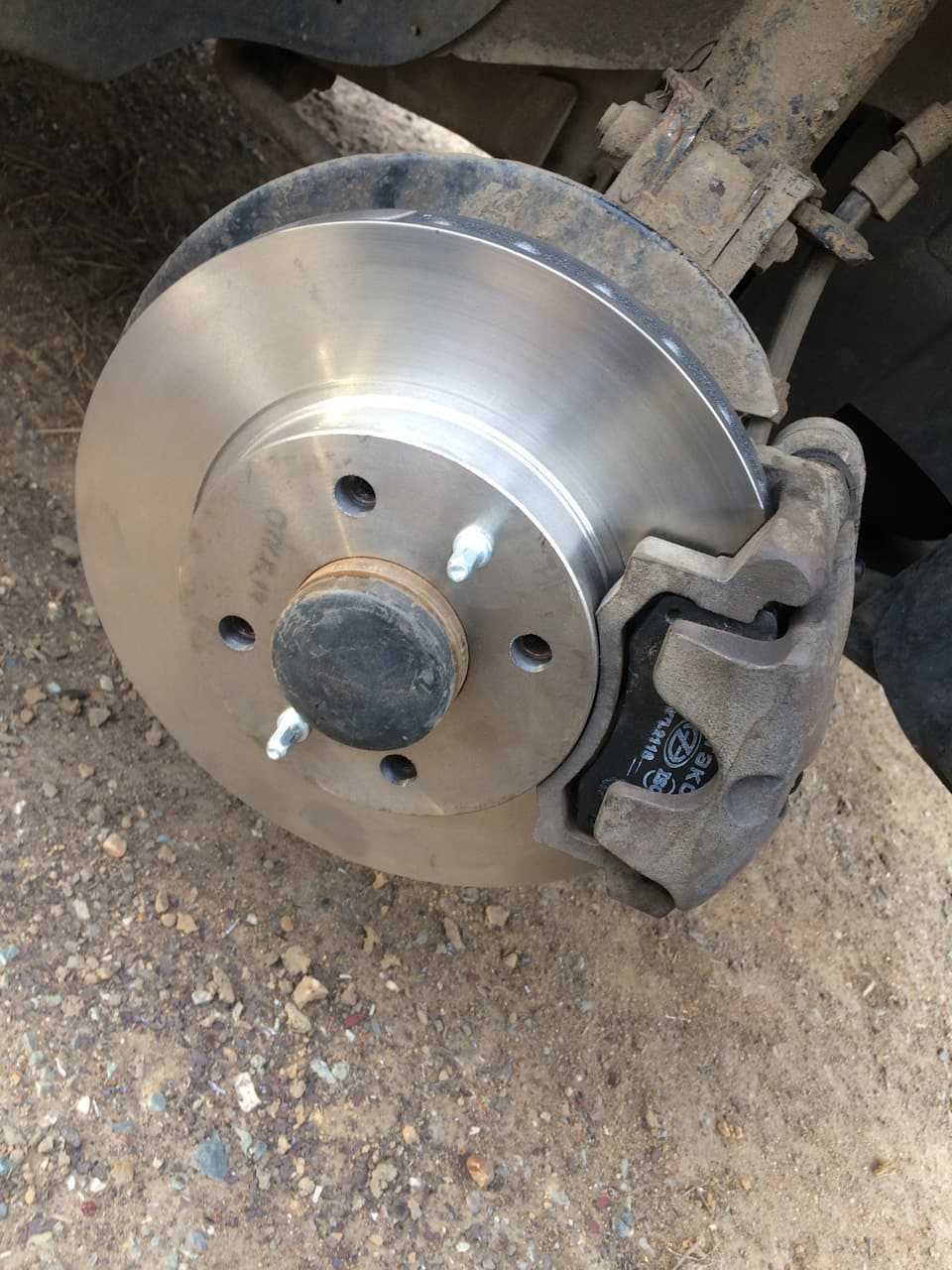

Новые тормозные диски подошли без проблем, направляющие на суппортах были смазаны специальной смазкой, также поменяны тормозные колодки.

От чего зависит износ тормозных дисков

Степень износа тормозных дисков зависит от многих факторов. Среди них:

• Стиль вождения автолюбителя. Естественно, что при частых резких торможениях происходит чрезмерный износ диска и износ тормозных колодок.
• Условия эксплуатации машины. В горной либо холмистой местности тормозные диски изнашиваются быстрее. Это объясняется естественными причинами, поскольку тормозная система таких автомобилей используется чаще.
• Тип трансмиссии. У автомобилей с механической коробкой передач диски, как и колодки, изнашиваются не так быстро. И наоборот у автомобилей, оснащенных автоматической трансмиссией либо вариатором износ диска происходит быстрее. Объясняется это тем, что для остановки машины с АКПП водитель вынужден пользоваться исключительно тормозной системой. А машину с «механикой» зачастую можно притормозить за счет двигателя.
• Тип тормозных дисков. В настоящее время на легковых автомобилях используются следующие типы тормозных дисков: вентилируемые, перфорированные, диски с насечками, а также сплошные. Каждый из перечисленных типов имеет свои преимущества и недостатки. Однако как показывает практика быстрее всего выходят из строя сплошные диски, а вентилируемые и перфорированные — ходят дольше.
• Класс износостойкости. Он напрямую зависит от цены и указанного выше типа диска. Многие производители вместо класса износостойкости просто указывают минимальный пробег для автомобиля, на который рассчитан тормозной диск.
• Жесткость тормозных колодок. Чем более мягкая тормозная колодка — тем она в более щадящем режиме работает с диском. То есть, ресурс диска увеличивается. При этом торможение автомобиля будет более плавным. И наоборот, если колодка жесткая, то она быстрее изнашивает диск. Торможение при этом будет более резким. В идеале желательно, чтобы класс жесткости диска и класс жесткости колодки совпадали. Это продлит ресурс не только тормозного диска, но и тормозных колодок.
• Масса автомобиля. Обычно на более крупные автомобили (например, кроссоверы, внедорожники) устанавливают диски с большим диаметром, а их тормозная система является более усиленной. Однако в данном случае указывается, что у загруженного автомобиля (то есть, перевозящего дополнительный груз или буксирующего тяжелый прицеп) тормозные диски изнашиваются быстрее. Это объясняется тем, что для остановки груженного автомобиля необходимо большее усилие, возникающее в тормозной системе.
• Качество материала диска. Зачастую дешевые тормозные диски сделаны из некачественного металла, который быстрее истирается, а также может со временем иметь дефекты (искривления, наплывы, трещины). И соответственно, чем качественнее металл, из которого сделан тот или иной диск — тем дольше он прослужит до замены.
• Исправность тормозной системы. Такие неисправности, как проблемы с рабочими цилиндрами, направляющими суппортов (в том числе отсутствие в них смазки), качество тормозной жидкости может повлиять на быстрый износ тормозных дисков.
• Наличие антиблокировочной системы. Система АБС работает по принципу оптимизации усилия, при котором колодка давит на тормозной диск. Поэтому это продлевает срок эксплуатации как колодок, так и дисков.

Обратите внимание, что обычно износ передних тормозных дисков всегда превышает износ задних так как на них оказывается значительно большее усилие. Поэтому ресурс передних и задних тормозных дисков разный, но при этом и разные требования к допуску износа!

В среднем же, для стандартного легкового автомобиля, используемого в городских условиях, проверку диска необходимо выполнять примерно через каждые 50…60 тысяч километра пробега

Следующий осмотр и замер износа делают в зависимости от процента износа. Многие современные диски для легковых автомобилей легко работают на протяжении 100…120 тысяч километров пробега при средних условиях эксплуатации

В среднем же, для стандартного легкового автомобиля, используемого в городских условиях, проверку диска необходимо выполнять примерно через каждые 50…60 тысяч километра пробега. Следующий осмотр и замер износа делают в зависимости от процента износа. Многие современные диски для легковых автомобилей легко работают на протяжении 100…120 тысяч километров пробега при средних условиях эксплуатации.

Замена тормозных дисков своими руками

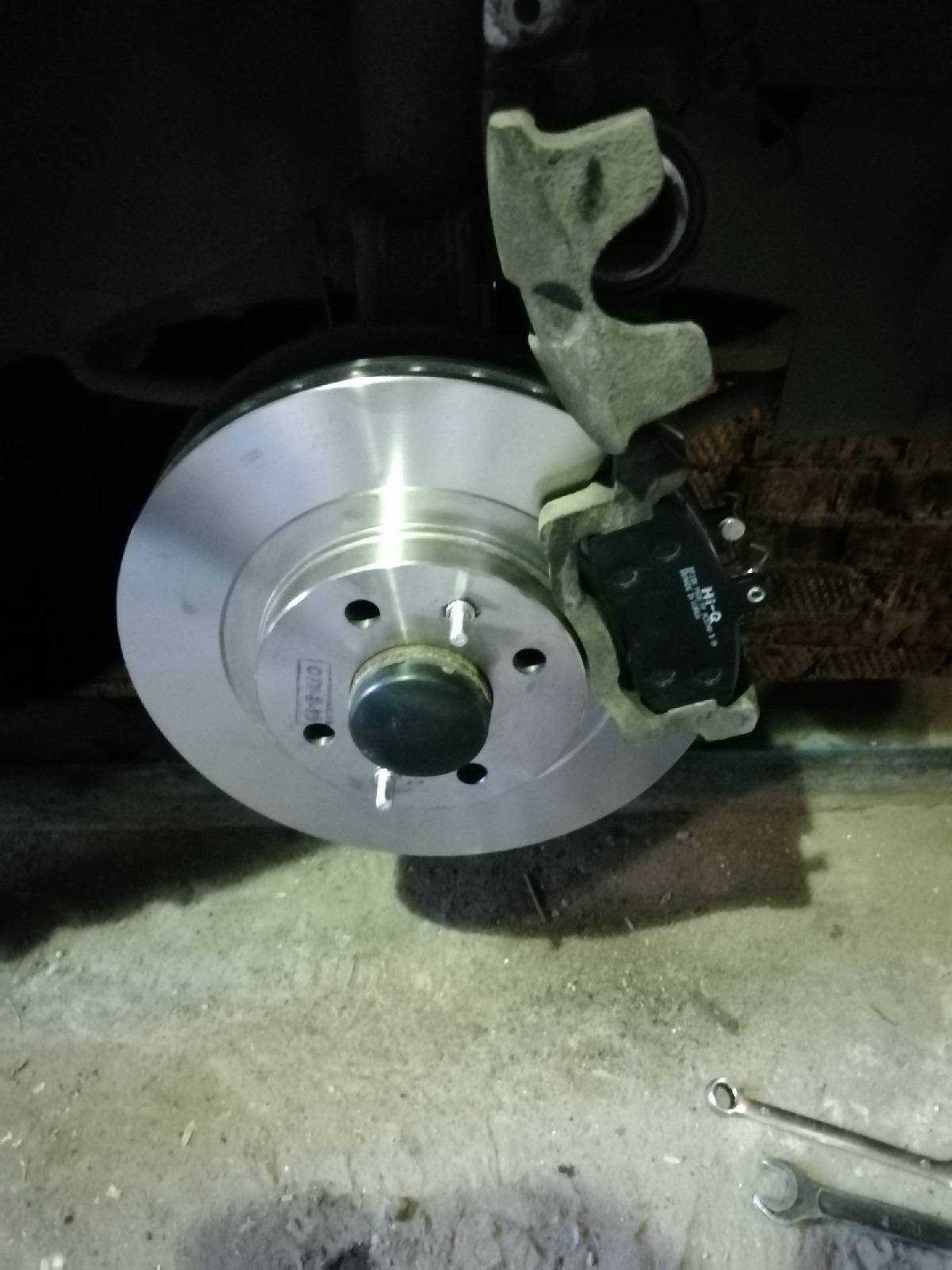

Передние тормозные диски ваз 2110

Первым делом необходимо предпринять демонтаж сносившихся тормозных дисков. Для это следует выполнить:

• Следует снять колесо автомобиля.
• Изъять поношенные тормозные колодки.
• Разобрать раму тормозов.
• Почистить поверхность ступицы.
• Проверить работу ступицы.
• Удалить излишки покрытия с новых дисков.
• Проверить биение тормозного диска.
• Установить тормозные колодки.

Для проведения данных работ, следует использовать следующее оборудование, механизмы, инструменты:

• Домкрат.
• Любой прибор для откручивания гаек с цифрой «7».
• Гаечные ключи с цифрами «13» и «17».
• Молоток.
• Отвертка, рассчитанная на откручивание плоских креплений.

Демонтаж колеса

Снятие переднего колеса ваз 2110

Для того, чтобы демонтировать колесо автомобиля, необходимо проделать следующие пункты:

• Под автомобилем устанавливается домкрат.
• Поднимается автомобиль до такого уровня, чтобы он не опрокинулся, но снятие колеса было без помех.
• Открутить крепления колеса ключом.
• Снять «колпаки» и само колесо.

Данная работа ничем не отличается от замены покрышки в момент спуска шин из-за прокола.

Демонтаж тормозных колодок

Передние тормозные колодки ваз 2110

Чтобы снять использованные тормозные колодки необходимо:

Поршень необходимо максимально отдалить от стандартного механизма.

Чтобы облегчить работу, следует провести разбор рамы тормозов:

• Откручиваются два болта, которые крепят колодки ВАЗ 2110.
• Отсоединяем полностью устройство.

Чистка ступицы и проверка на биение

Передняя ступица ваз 2110

Следующий этап – чистка ступицы. Ее следует тщательно прочистить, так как дополнительный сор может негативно сказаться на эффективности работы нового оборудования. Для этой цели используется:

Таким способ чистится механизм от ржавчины, грязи и возможных повреждений поверхности. Иногда, когда чистка поверхности ступицы не происходит, тормозная система может издавать звук, который напоминает биение. Такое состояние не допустимо.

Перед окончательным креплением устройств на место, следует провести пробный запуск. Это поможет узнать биение ступицы. В данной проверке используется особый прибор. Нормальный показатель биения не должен превышать 0,1 миллиметра. Когда показатель биения ступицы превышен, следует отремонтировать механизм ступицы и только потом производить дальнейший монтаж тормозных дисков. Ремонт ступицы проводится довольно тщательно. Требуется заменить подшипник, если биение механизма слишком велико. Для замены подшипника следует проделать:

• Слегка открутить гайку, которая крепит стойку. Откручивать полностью ее, нет надобности.
• Полностью откручиваем гайку, которая держит ШРУС(см.Ваз 2110: замена шрус — делаем правильно). Извлекается стойка.
• Следует произвести сжатие пружины. Для этого необходимо использовать стяжной механизм. Он устанавливается на пружину и постепенно зажимается с двух сторон.
• В момент максимального сжатия пружины (она не должна сжиматься полностью), изымается старый подшипник.
• Снимается старый подшипник, а его место занимает новый, готовый к эксплуатации рабочий подшипник.

После установки нового подшипника производим сбор механизма ступицы в обратной последовательности. После того, как каждый элемент будет установлен на свое место, следует проверить биение ступицы еще раз. Не следует забывать о максимальном значении.

Подготовка новых дисков к установке

Ваз 2110 передние диски и задние

Неотъемлемой частью замены тормозных дисков ВАЗ 2110, является удаление покрытия на новой детали. Новые тормозные диски имеют особое покрытие, которое называют консервативным. Для этой цели можно использовать любой растворитель. После снятия покрытия, следует установить новые тормозные диски на место прежних изношенных.

Проверка биения самого диска

Ваз 2110 греется передний тормозной диск

И вновь необходимо произвести небольшую проверку рабочих показателей

На этот раз следует обратить внимание на биение самого тормозного диска. Максимально допустимое значение не должно превышать показателя в 0,15 миллиметров

Когда ремонт производится аккуратно и по правилам, данный показатель не должен превышать допустимое значение.

Ваз 2110 передние дисковые тормоза комплект

Последним шагом при замене тормозного диска автомобиля ВАЗ 2110, является установка тормозных колодок на прежнее место. Действия для проделывания данной операции проводятся в противоположном порядке, что и в момент разборки.

Замена тормозных дисков на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Тормозные диски – очень важны для автомобиля, вить благодаря ним автомобиль тормозит, хотя если задуматься, то благодаря каждому элементу который есть в тормозной системе, машина останавливается, начинается всё с главного тормозного цилиндра и заканчивается на тормозных дисках как раз таки, которые идут самыми последними в тормозной системе.Примечание! Существенных сложностей с заменой этих дисков не будет, главное снять все элементы которые препятствуют доступу к ним, а чтобы их снять, нужны хорошие инструменты, без которых нельзя обойтись вообще при любом ремонте автомобиля, к этим инструментам относятся: Всевозможные ключи, проволока ещё понадобится или какая ни будь прочная короткая верёвка, кроме этого щётка металлическая будет нужна, жидкость WD-40 или наподобие неё какая ни будь проникающая смазка!

Где находятся тормозные диски? Под колесом они располагаются и крепятся к такому элементу как ступица, кстати мало кто знает, но ступица очень важный элемент автомобиля и когда колесо вывешивать будете, обязательно покачайте его проверив на наличие люфта которого быть категорически не должно (Может присутствовать но минимальный), а когда колесо и тормозной диск будут полностью сняты, проверьте ступицу, в каком она находится состоянии (На ней категорически не должно быть дефектов), для наглядности тормозной диск указан синей стрелкой, а ступица на которой этот диск и стоит (Он её закрывает) указана красной стрелкой.

Когда нужно менять тормозные диски? Когда его толщина становится меньше определённой (Об толщине мы ещё поговорим), то диск подлежит немедленной замене, уже были случаи когда диск разваливался на ходу и одно колесо на дороге перестало тормозить вовсе (Это случается из-за того, что тормозной диск вовремя не поменяли), поэтому тянуть до такой степени не стоит, а лучше сразу как почувствуете что при торможении машина толком не тормозит, происходят вибрации, рывки и т.д., то рекомендуется проверить тормозную систему и начинать нужно с тормозных дисков, на которых не должно быть трещин и разного рода деформаций.

Примечание! Насчёт толщины пару слов скажем, во-первых её можно померить при помощи линейки или же штангенциркуля, во-вторых в зависимости от того какие диски стоят у вас в автомобиле, минимально допустимая толщина каждого является своя, вот к примеру если вентилируемые (Их можно понять по выточкам, если же диск чисто сплошной как на правом фото ниже показано, то это не вентилируемый, если же он двойной или имеет выточки, их ещё ямками называют, то это вентилируемый диск и он на фото слева показан), то для них минимально допустимая толщина идёт 17 мм, если же не вентилируемые, тогда 10 мм, а лучше всего перед покупкой, либо же читайте сведения о тормозом диске если листочек с ними лежит в коробке, либо же уточняйте у продавца, при какой минимально толщине, покупаемые вами диски подлежат замене и всегда помните об одном, у тормозной системы нет определённого пробега и поэтому если вам продавец скажет что каждые 30 тыс. км., диск подлежит замене, не верьте ему, потому что каждая машина эксплуатируется по разному и есть люди которые вообще тормозами не пользуются, коробкой передач только тормозят и через 30 тыс. км. у них тормозные диски 100% не износятся!

Прокачка и регулировка

После любых манипуляций с тормозной системой (неважно, ремонтировали вы задние, передние или стояночный), на ВАЗ 2110 жизненно необходимо еще прокачать тормоза, чтобы в них нигде не образовалась воздушная пробка, способная свести на нет возможность затормозить в нужный момент. Делать это удобно вдвоем, но можно и самому, хотя для этого нужно кое-какое дополнительное оборудование. Как прокачать тормоза на ВАЗ 2110, знают многие

Главное, не забывать это делать по диагонали, всегда начиная с передних колес, причем первым прокачиваем правое

Как прокачать тормоза на ВАЗ 2110, знают многие. Главное, не забывать это делать по диагонали, всегда начиная с передних колес, причем первым прокачиваем правое

Делать это удобно вдвоем, но можно и самому, хотя для этого нужно кое-какое дополнительное оборудование. Как прокачать тормоза на ВАЗ 2110, знают многие. Главное, не забывать это делать по диагонали, всегда начиная с передних колес, причем первым прокачиваем правое.

После прокачки еще нужна проверка на тормозные усилия. Для этого нужен наблюдатель со стороны. Вы разгоняетесь и резко тормозите, а он наблюдает, как срабатывают тормоза. Должны сработать вначале передние, затем (с небольшим отрывом) – задние, причем тормозное усилие должно быть большим у передних.

Замена тормозных дисков на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Тормозные диски – очень важны для автомобиля, вить благодаря ним автомобиль тормозит, хотя если задуматься, то благодаря каждому элементу который есть в тормозной системе, машина останавливается, начинается всё с главного тормозного цилиндра и заканчивается на тормозных дисках как раз таки, которые идут самыми последними в тормозной системе.

Примечание! Существенных сложностей с заменой этих дисков не будет, главное снять все элементы которые препятствуют доступу к ним, а чтобы их снять, нужны хорошие инструменты, без которых нельзя обойтись вообще при любом ремонте автомобиля, к этим инструментам относятся: Всевозможные ключи, проволока ещё понадобится или какая ни будь прочная короткая верёвка, кроме этого щётка металлическая будет нужна, жидкость WD-40 или наподобие неё какая ни будь проникающая смазка!

Где находятся тормозные диски? Под колесом они располагаются и крепятся к такому элементу как ступица, кстати мало кто знает, но ступица очень важный элемент автомобиля и когда колесо вывешивать будете, обязательно покачайте его проверив на наличие люфта которого быть категорически не должно (Может присутствовать но минимальный), а когда колесо и тормозной диск будут полностью сняты, проверьте ступицу, в каком она находится состоянии (На ней категорически не должно быть дефектов), для наглядности тормозной диск указан синей стрелкой, а ступица на которой этот диск и стоит (Он её закрывает) указана красной стрелкой.

Когда нужно менять тормозные диски? Когда его толщина становится меньше определённой (Об толщине мы ещё поговорим), то диск подлежит немедленной замене, уже были случаи когда диск разваливался на ходу и одно колесо на дороге перестало тормозить вовсе (Это случается из-за того, что тормозной диск вовремя не поменяли), поэтому тянуть до такой степени не стоит, а лучше сразу как почувствуете что при торможении машина толком не тормозит, происходят вибрации, рывки и т.д., то рекомендуется проверить тормозную систему и начинать нужно с тормозных дисков, на которых не должно быть трещин и разного рода деформаций.

Примечание! Насчёт толщины пару слов скажем, во-первых её можно померить при помощи линейки или же штангенциркуля, во-вторых в зависимости от того какие диски стоят у вас в автомобиле, минимально допустимая толщина каждого является своя, вот к примеру если вентилируемые (Их можно понять по выточкам, если же диск чисто сплошной как на правом фото ниже показано, то это не вентилируемый, если же он двойной или имеет выточки, их ещё ямками называют, то это вентилируемый диск и он на фото слева показан), то для них минимально допустимая толщина идёт 17 мм, если же не вентилируемые, тогда 10 мм, а лучше всего перед покупкой, либо же читайте сведения о тормозом диске если листочек с ними лежит в коробке, либо же уточняйте у продавца, при какой минимально толщине, покупаемые вами диски подлежат замене и всегда помните об одном, у тормозной системы нет определённого пробега и поэтому если вам продавец скажет что каждые 30 тыс. км., диск подлежит замене, не верьте ему, потому что каждая машина эксплуатируется по разному и есть люди которые вообще тормозами не пользуются, коробкой передач только тормозят и через 30 тыс. км. у них тормозные диски 100% не износятся!

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Признаки потребности замены дисков

Далеко не все автовладельцы обращают внимание на состояние тормозных дисков, из-за чего проблема их выхода из строя застает в самый неподходящий момент. Рекомендуем учиться на чужих ошибках, а не допускать собственные

Для определения близкого к необходимости замены состояния тормозных дисков, рекомендуется делать следующее:

• Проверять показатель толщины тормозного диска. Нормальный размер — это 17 миллиметров. Это если речь идет о вентилируемых дисках;
• На невентилируемых элементах есть свой показатель, и он составляет 10 миллиметров;
• Проверяйте биение. Этот параметр в норме составляет 0,15 миллиметров и не превышает его;
• Измерять показатели биения следует на профессиональных станциях технического обслуживания, которые оснащены соответствующим оборудованием. Далеко не всегда самостоятельные замеры дают точный результат;
• Изучайте поверхность тормозного диска. При обнаружении каких-либо повреждений, дефектов, сколов, трещин обязательно незамедлительно меняйте детали;
• Что касается выбора новых элементов, то приобретайте их исключительно в сертифицированных магазинах, у которых есть разрешение на предоставление соответствующих услуг. Покупка на рынке чревата тому, что вы попадетесь на подделки, которые не соответствуют строгим нормам безопасности. Увы, сейчас подобных дисков более чем достаточно;
• Покупать следует вентилируемые диски, срок годности которых значительно выше невентилируемых аналогов, плюс эффективность лучше. Поток воздуха, охлаждающий тормоза, увеличивает срок службы примерно в два раза, если сравнивать с простыми невентилируемыми элементами тормозной системы.

Процесс сложный, но возможный для выполнения своими руками. Следуйте инструкциям, соблюдайте правила безопасности, а также используйте только высококачественные, проверенные детали. Все же надежные тормоза — это гарантия вашей безопасности и безопасности всех остальных участников дорожного движения.

 Загрузка …

Как определить износ тормозных дисков

Проверка износа тормозных дисков довольно не сложная, главное иметь под рукой штангенциркуль либо микрометр, а если таких инструментов нет, то в крайнем случае можно воспользоваться линейкой или монеткой (об этом ниже). Толщина диска измеряется в 5… 8 точках по кругу и если она меняется значит кроме износа тормозной площади имеется кривизна, либо неравномерность истирания. Следовательно необходимо не только будет менять его при пределе, но и выяснить причину из-за которой происходит неравномерный износ тормозного диска.

На сервисе толщину дисков измеряют специальным прибором — это штангенциркуль, только он имеет меньшие размеры, а также на его измерительных губах имеются специальные бортики которые позволяют охватить диск не уперевшись в борт по краю диска.

Как проверяется

Для того, чтобы узнать степень износа лучше всего демонтировать колесо так как толщину диска иначе не измерить, а если требуется проверка износа задних тормозных барабанов, то придется снимать полностью весь тормозной механизм. При проведении дальнейшей проверки необходимо учитывать, что диски изнашиваются с обеих сторон — внешней и внутренней. Причем не всегда равномерно, поэтому требуется узнать степень изношенности диска по двум сторонам диска, но об этом ниже.

Перед проверкой обязательно нужно знать информацию о том, какая толщина нового тормозного диска для конкретного автомобиля. Ее можно узнать в технической документации либо на самом диске.

Предельный износ тормозных дисков

Значение максимально допустимого износа будет зависит от начального размера диска и мощности двигателя автомобиля. Обычно общий износ всего диска для легковых автомобилей составляет порядка 3…4 мм. А для конкретных плоскостей (внутренней и внешней) около 1,5…2 мм. При таком износе уже нужно их менять. Для тормозных дисков, состоящих из одной плоскости (обычно устанавливается на задние тормоза), процедура будет аналогичной.

Проверка износа тормозных дисков подразумевает проверку толщины обеих плоскостей диска, величины буртика, а затем сравнение этих данных с номинальным значением, которое должен иметь новый диск, или рекомендуемыми параметрами. Также оценить общий характер истирания рабочей области диска, а именно, равномерность, наличие борозд и трещин (размер трещин не должен быть больше чем 0,01 мм).

При плановом осмотре необходимо смотреть величину канавок выработки и их структуру. Небольшие регулярные канавки это нормальный износ. Рекомендована замена дисков в паре с колодками если имеются глубокие нерегулярные канавки. При коническом износе тормозного диска нужно обязательно его менять и выполнить проверку тормозного суппорта. Если на диске заметны трещины или другая коррозия и изменение цвета, то обычно связано с тепловыми явлениями, возникающими из-за частых и чрезмерных изменений температуры диска. Они приводят к шуму при торможении и снижают эффективность торможения. Поэтому диск желательно также заменить и желательно ставить более качественные с улучшенным отведением тепла.

Заметьте, что при износе диска по окружности образуется некий бортик (колодки по нему не трут). Поэтому при измерении нужно мерить именно рабочую поверхность. Делать это проще с помощью микрометра, поскольку его «обхватывающие» рабочие элементы позволяют с ним не прикасаться. В случае использования штангенциркуля под его измерители нужно подложить какие-либо предметы, толщина которых совпадает с износом колодок (например, кусочки жести, металлические монеты и прочее).

Если значение толщины диска в целом либо какой-либо из его плоскостей ниже допустимой — диск нужно менять на новый. Эксплуатировать изношенный тормозной диск нельзя!

При замене тормозного диска всегда нужно менять тормозные колодки, причем вне зависимости от их износа и технического состояния! Использование старых колодок с новым диском категорически запрещено!

Если у вас нет под рукой микрометра, а с помощью штангенциркуля проверять неудобно по причине наличия бортика, то можно воспользоваться металлической монетой. Например, по официальным Центрального Банка России толщина монеты номиналом 50 копеек и 1 рубля составляет 1,50 мм. Для других стран соответствующую информацию можно найти на официальных сайтах центральных банков соответствующих стран.

Для проверки толщины тормозного диска с помощью монеты необходимо приложить ее к рабочей поверхности диска. В большинстве случаев критический износ одной поверхности диска находится в пределах 1,5…2 мм. С помощью штангенциркуля таким образом можно узнать толщину износа как одной половины диска, так и общую толщину всего диска. Если бортик не износился измерять можно прямо от него.
