Как самому правильно отрегулировать или заменить трос ручного тормоза ваз-2107

Основные причины поломки

Главная причина, по которой может сломаться такое важное устройство и потребуется его замена – механический износ ручника. Как известно, основа системы – это небольшой трос, который передает усилия от рычага к механизму. Он, собственно, и включает этот узел

Он, собственно, и включает этот узел.

Условия эксплуатации троса достаточно сложные – постоянная нагрузка от усилия, которое передает водитель через рычаг ручного тормоза к системе, рано или поздно, могут вывести устройство из строя.

Однако рвется тросик исключительно редко – чаще всего, тросы просто соскакивают. Или же закрепленные в барабане наконечники перетираются очень длинными колесными болтами. Необходим ремонт. Также стояночный тормоз может не работать по причине износа задних барабанных тормозов (а также истирания колодок, в зависимости от конструкции).

Как следствие, узел перестает выполнять возложенные на нее функции – ручник банально не держит. Требуется замена и последующая регулировка стояночного тормоза. Но не все так однозначно – в некоторых случаях, устройство можно повредить при экстренном торможении машины – как следствие, потребуется его ремонт или замена.

Часто металл не перетирается полностью, однако стальные волокна растягиваются и перемещение в оболочке его очень затруднительно

Но неважно, какая причина выхода из строя стояночного тормоза, почему он не держит. Цель нашей статьи – разобраться, как решить проблему. Качусь с горки или замена троса ручника на ВАЗ 2109 и 2110 в гаражных условиях

Тема достаточно актуальная в виду того, что степень фиксации ручного тормоза всегда интересовала каждого водителя. Как ни крути, а это дополнительный гарант безопасности как на трассе, так и на стоянке. В некоторых случаях аварийные ситуации случаются из-за того, что большинство водителей пренебрегают правилами эксплуатации ручным тормозом, или же сознательно доводя его до неисправного состояния. О том, как правильно им пользоваться и что для этого необходимо давайте рассмотрим ниже

Качусь с горки или замена троса ручника на ВАЗ 2109 и 2110 в гаражных условиях. Тема достаточно актуальная в виду того, что степень фиксации ручного тормоза всегда интересовала каждого водителя. Как ни крути, а это дополнительный гарант безопасности как на трассе, так и на стоянке. В некоторых случаях аварийные ситуации случаются из-за того, что большинство водителей пренебрегают правилами эксплуатации ручным тормозом, или же сознательно доводя его до неисправного состояния. О том, как правильно им пользоваться и что для этого необходимо давайте рассмотрим ниже.

Принцип действия и алгоритм замены

Замена троса ручника на ВАЗ 2109 и 2110 проводится своими силами в течении получаса, если вы конечно не лентяй и не поедете в автосервис для проведения ремонта. Для этого нам необходимо следующее оборудование и инструменты:

При условии, что это все у нас готово, то мы можем приступать к ремонту. Итак,

Обязательно наличие эстакады или смотровой ямы, так как без них мы не сможем попасть под днище авто;

Для тех, кто не до конца разбирается, ручник во всех автомобилях находится между двумя передними сидушками

Его могут накрывать различные ящички — бардачки, но это не важно. Основное назначение — фиксация стоянки авто без посторонней помощи, даже когда включена нейтралка и под колесами находится дорога под уклоном, что составляет соотношение не более 1/4

Как ослабить трос ручника ВАЗ 2107

Здравствуйте, уважаемые владельцы ВАЗ 2107! В этой статье я расскажу вам, как ослабить трос ручника на вашем автомобиле

Отрегулировка троса ручного тормоза является важной процедурой для поддержания правильной работы этой системы и обеспечения безопасности во время парковки

Шаг 1: Подготовка

Процедуру ослабления троса ручника на ВАЗ 2107 следует выполнять на остановленном автомобиле на ровной поверхности. Убедитесь, что автомобиль выключен и стоит на ручнике, прежде чем приступить к работе.

Шаг 2: Настройка длины троса

Для выполнения данной процедуры вам потребуется инструмент — ключ, обычно размером 10 мм, для регулирования длины троса ручника.

• Вначале найдите регулировочную гайку на тросе ручника. Обычно она расположена неподалеку от рычага ручного тормоза.
• Ослабьте гайку, вращая ее против часовой стрелки.
• После этого потяните трос в сторону автомобиля для увеличения его длины или отпустите его, чтобы уменьшить его длину. При необходимости вы можете использовать плоскогубцы или другие подходящие инструменты для этой цели.
• Установите желаемую длину троса ручника и затяните регулировочную гайку, вращая ее по часовой стрелке.

Шаг 3: Проверка регулировки

После того, как вы настроили длину троса ручника, вам стоит проверить его работу. Для этого аккуратно потяните рычаг ручного тормоза до упора и убедитесь, что автомобиль надежно задерживается на месте. Рычаг не должен быть слишком легким или слишком тяжелым во время его наклона.

Замена ручника и переднего троса на ВАЗ 2101-ВАЗ 2107

Снятие

Снимите направляющую с наконечника нашего троса, подробнее смотрите в статье: «Замена заднего троса», пункты 3-4.

Возьмите гаечный ключ и выверните болт крепления ролика к кронштейну (кронштейн указан синей стрелкой). Поле аккуратно извлеките ролик, прокатив ролик в направлении наконечника переднего троса, как показано на рисунке, и снимите с автомобиля.

Примечание! Будьте аккуратны: внутри ролика находится втулка (цифра 3 на фото ниже) и крепёжный болт (цифра 1). Не позвольте деталям упасть и потеряться.

Рекомендуем воспользоваться смазкой Литол-24 или ЛСЦ-15, смазать контактирующие поверхности самой втулки (поверхность указана буквой Б) и поверхность ролика (буква А). Для этого извлеките втулку из гнезда.

Теперь потяните за трос в нижнюю часть и выведете трос из кронштейна и промежуточной опоры карданной передачи (указана синей стрелкой).

Вылезайте из-под днища автомобиля и перебирайтесь в салон. Находясь внутри машины, выверните два винта крепления облицовки ручника, снимите её и отложите в сторонку.

Вы увидите четыре болта крепления ручника. Открутив их, вы снимите ручной тормоз с автомобиля вместе с прикреплённым тросом (передним).

Примечание! При необходимости отсоедините трос от ручника: при помощи пассатижей выньте небольшой шплинт (похож на небольшую скрученную проволоку, вставленную в отверстие, под него ложится шайба, удерживая на своём месте детали), входящий в отверстие, указанное красной стрелкой. К сожалению, отверстие плохо видно на фото, но оно присутствует в так называемом пальце, куда и устанавливается наконечник троса. Выньте шплинт, крепящий наконечник троса и снимайте шайбу с тросом как показано на рисунке ниже.

Установка

Новые детали устанавливаются на места в обратном снятию порядке. ,После установки произведите регулировку троса, подробно процесс описан в статье: «Регулировка троса».

Примечание! Заедает кнопка ручника? Скорее всего во всём виновата пружинка. Её легко можно снять и поменять на новую:

• отверните полностью кнопку ручника;
• вытащите кнопку отверстия совместно с пружинкой;
• замените пружину на новую;
• установите детали на место в обратном порядке.

labavto.com

Если тормоза плохо работают, то во время движения увеличивается риск возникновения аварийной ситуации на дороге, в результате опасности подвергаются все участники движения, а также водитель с пассажирами. Поэтому нужно следить, чтобы система тормозов (ТС) функционировала безотказно и выполнять ее прокачку после ремонтных и регламентных работ по замене рабочей жидкости или в случае образования в ней воздушных пробок.

Причины проведения процедуры прокачивания тормозов

Прокачка выполняется для удаления воздуха из ТС. Эта процедура необходима после замены тормозной жидкости (ТЖ) во время проведения регламентных, ремонтных работ или, если она поменяла цвет. Обычно на ВАЗ 2107 полную смену ТЖ делают через три года. Процедура состоит из этапов: слив старой жидкости, заливка новой и прокачивание тормозной системы.

Для ВАЗ 2107 производитель рекомендует использовать ТЖ DOT-4, ее объем равен 0, 382 л. Доливать рекомендуется такую же жидкость, что была раннее залита. ТЖ должна отвечать рекомендациям производителя. В ней содержатся специальные присадки, защищающие от коррозии детали из металла. С течением времени жидкость теряет свои свойства, в нее попадают посторонние частицы, которые разрушающе действуют на элементы системы. Это несколько причин, из-за которых нужна замена ТЖ. После чего необходимо прокачивать систему.

Кроме того, прокачку выполняют в обязательном порядке:

• если выполнялась замена или демонтаж деталей;
• после выполнения тюнинга;
• если износились тормозные шланги, произошла разгерметизация ТС;
• в бачке уровень ТЖ упал ниже минимума.

В момент, когда шланги отсоединены, возможно образование воздушных пробок в гидроприводе. Опасность его присутствия в ТС в том, что он делает ненадежным торможение. Когда водитель жмет на тормоз, не срабатывают тормозные колодки на колесе с воздушными пробками в контуре, и оно продолжает крутиться.

Понять, что в гидравлическом приводе есть воздух можно по поведению тормозной педали и следующим признакам:

• если на нее несколько раз нажать и сначала она легко нажимается, а потом с каждым разом становится все жестче;
• увеличивается рабочий ход педали;
• педаль часто падает до пола;
• увеличивается тормозной путь;
• при торможении авто уводит в сторону от направления, в котором она двигалась.

Стоимость сальника и работ по его замене

Ориентировочная стоимость замены сальника редуктора заднего моста ВАЗ 2107 на различных сервисах колеблется в пределах 400-600 рублей. Цена сальника производства БРТ (Балаково резинотехника) около 80 рублей.

Данный сальник считается лучшим вариантом из того, что представлено на рынке. Устанавливается на новые автомобили с завода. Чтобы не нарваться на брак, при покупке сальника стоит проверить, чтобы его стальная часть была без дефектов.

Их не должно быть и на маслосдерживающей манжете, она должна быть идеально круглая. На манжете обязательно должна стоять стягивающая пружинка.

Замена заднего троса стояночного тормоза на автомобиле ВАЗ 2106

Задний трос стояночного тормоза заменяйте при чрезмерном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях и потере подвижности в оболочке. Замену троса ручника удобнее выполнять на подъемнике или смотровой канаве. Для замены на автомобиле ваз 2106 троса стояночного тормоза вам потребуются: ключи «на 10», «на 13» (два), клещи типа «кобра», пассатижи. 1. Снимите тормозные барабаны (см. «Снятие и установка тормозных барабанов»).

2. Отсоедините заднюю тормозную колодку левого тормозного механизма. 3. Отсоедините наконечник троса привода стояночного тормоза от рычага привода и… 4. …снимите тормозную колодку (переднюю тормозную колодку не снимайте). 5. Аналогично отсоедините правый наконечник троса. 6. Ослабьте затяжку контргайки на наконечнике переднего троса. 7. Удерживая наконечник от проворачивания клещами, отверните до конца наконечника контргайку и регулировочную гайку. 8. Взявшись пассатижами за зацеп, выполненный на витке пружины, отсоедините оттяжную пружину от наконечника. 9. Удерживая наконечник от проворачивания, снимите с наконечника контргайку, регулировочную гайку и распорную втулку. 10. Снимите с наконечника направляющую и отсоедините ее от троса. 11. Отверните две гайки крепления левого кронштейна к кузову, снимите пружинные шайбы и кронштейн со шпилек. 12. Снимите кронштейн с троса. 13. Потяните назад трос и выведите его вниз из кронштейна на кузове. 14. Выверните два болта крепления наконечника оболочки к тормозному щиту. 15. Вытяните трос вперед из тормозного щита. 16. Аналогично отсоедините правую ветвь троса и снимите трос с автомобиля. 17. Установите на автомобиль ваз 2106 новый трос ручного тормоза в порядке, обратном снятию.

ПРИМЕЧАНИЕ

Правая (по ходу автомобиля) ветвь троса ручного тормоза отличается от левой наличием на оболочке резиновой трубки 2 между передним наконечником 1 и втулкой 3 кронштейна. 18. Проложите оболочку троса с внутренней стороны ограничителя на нижней продольной штанге задней подвески. 19. С обеих сторон автомобиля установите наконечники в кронштейны кузова. 20. Прикрепите кронштейны к кузову с обеих сторон автомобиля. 21. Отрегулируйте привод стояночного тормоза (см. «Проверка и регулировка стояночного тормоза»).

решите судьбу статьи:

Понравившиеся

< Предыдущая Следующая >

1. Снимите тормозной диск.

2. Очистите пыль и грязь с опорной пластины и тормозных колодок.

3. Используя плоскогубцы, снимите тарелку пружины фиксации тормозной колодки, нажимая тарелку и поворачивая ее на 90°.

4. Снимите пружину и извлеките штифт фиксатора.

5. Отметьте расположение всех деталей ручного тормоза и снимите регулировочную планку с верхней части тормозных колодок.

6. Используя плоскогубцы, снимите верхнюю возвратную пружину с тормозных колодок.

7. Снимите нижнюю возвратную пружину.

8. Снимите тормозные колодки.

9. Используя отвертку, отсоедините трос ручного тормоза от специальной скобы.

10. Отсоедините возвратную пружину от опорной пластины и снимите рычаг.

11. Тормозные колодки ручного тормоза могут быть установлены в последовательности, обратной снятию. Однако наиболее удобно установить колодки ручного тормоза после снятия задней ступицы. При этом необходимо временно закрепить опорную пластину двумя болтами.

12. Соберите рычаг ручного тормоза, нанося смазочный материал на контактные поверхности. Затем установите рычаг к опорной пластине, вставляя его через окно с резиновым уплотнением.

13. Установите трос ручного тормоза на рычаг.

14. Установите трос ручного тормоза на скобу крепления.

15. Используя плоскогубцы, зажмите скобу крепления.

16. Затем установите возвратную пружину.

17. Нанесите тонкий слой высокотемпературной смазки на места контакта тормозных колодок с тормозным щитом.

18. Установите переднюю колодку.

19. Установите пружину и тарелку фиксации тормозной колодки.

20. Закрепите пружину и тарелку пружины.

21. Установите заднюю тормозную колодку и установите нижнюю возвратную пружину.

22. Установите тормозную колодку на нижней опорной пластине.

23. Установите пружину и тарелку пружины крепления тормозной колодки к тормозному щиту.

24. Установите регулировочную планку между верхними концами тормозных колодок.

25. Установите верхнюю возвратную пружину.

26. Установите заднюю ступицу.

27. Временно установите тормозной диск на тормозные колодки. Используя отвертку, поверните гайку регулятора настолько, чтобы можно было снять тормозной диск без заклинивания.

28. Установите тормозной диск.

29. Отрегулируйте ручной тормоз.

30. Установите колеса и опустите автомобиль.

turbiruem.ru

Как подтянуть

Итак, ваш ручной тормоз не держит. Следовательно, нужно либо поменять, либо подтянуть его трос. Справиться с этим без особого труда может каждый. Признаком правильной регулировки выступает тот факт, что количество щелчков свободного хода рычага примерно – 5.

Регулировка троса ручника везде схожа и мало зависит от особенностей модели автомобиля, просто путем послабления троса выставляется зазор между накладками – колодками задних тормозов, тормоза (если ручник не держит одно колесо) машины.

Чтобы подтянуть трос ручника, следуйте таким правилам:

1. Поднимите машину на опору или закатите на смотровую яму.
2. Приподнимите ручку стояночного тормоза на 2-3 щелчка.

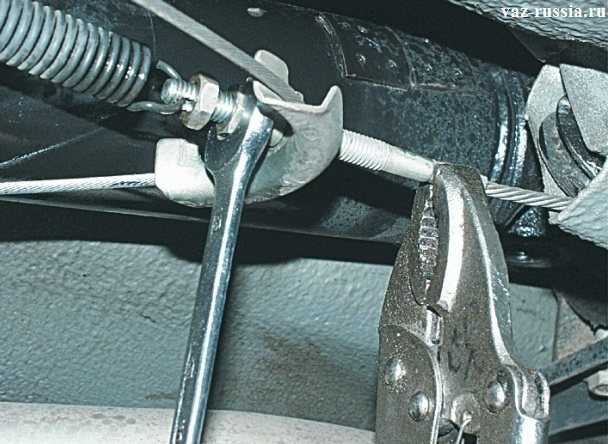

3. В барабане ослабьте контргайку, фиксирующую натяжку троса.
4. Путем вращения регулировочной гайки подтяните трос.

1. При правильной регулировке, натянутый ручник должен обеспечивать торможение, в чем можно убедиться, попытавшись покрутить диск машины.

В конце регулировки нужно поставить машину на землю и проверить ручник в действии, если все сделано правильно, автомобиль хорошо фиксируется на месте, его невозможно сдвинуть даже нескольким мужчинам. В противном случае необходимо заново подтянуть механизм.

Натяжение

Итак, разобравшись в схеме, можно приступать к процедуре подтяжки тросиков ручного тормоза.

Процедура натяжения выглядит следующим образом.

1. Установите автомобиль на эстакаде или яме. При отсутствии гаража и возможность или желании провести процедуру на СТО, воспользуйтесь домкратом. На домкрате поднимается задняя часть автомобиля. Самый крайний вариант — бордюр, на который загоняется автомобиль и вам остается только залезть под него.
2. Включите на коробке передач первую скорость и поставьте машину на ручник, потянув рычаг вверх.
3. Идеальное количество щелчков хода ручного тормоза составляет от 2 до 5. Если их меньше или больше, легче предпринять соответствующие меры по натяжению троса.
4. Если щелчков меньше 2, тогда трос надо будет удлинить. Если же щелчков больше пяти, тогда тросики укорачиваются.
5. Удлинение троса — это его расслабление. Для этого откручивается контргайка. При затяжке троса контргайку нужно наоборот закручивать.
6. Прежде чем приступить к поиску необходимой гайки на днище автомобиля, до упора отпустите рычаг ручного тормоза.

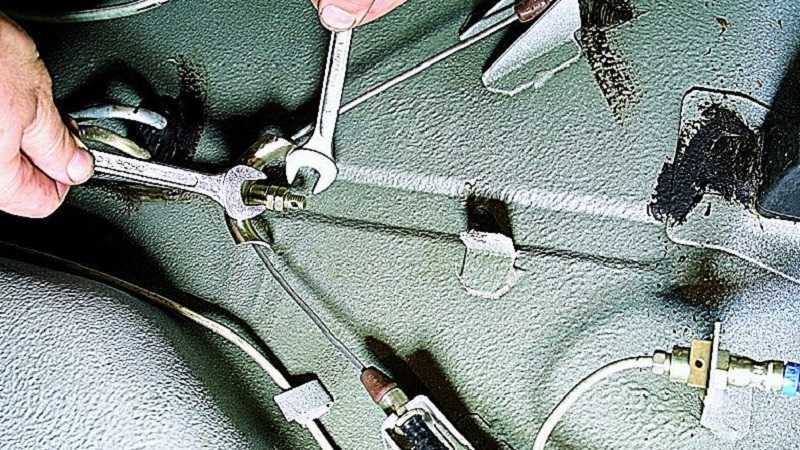

7. Возьмите с собой под автомобиль для ключа на 13 миллиметров и отправляйтесь вниз.
8. Отыщите уравнитель троса натяжения ручного тормоза. Это тот самый элемент, от которого основной трос ручника делится на два тросика.
9. В некоторых случаях получить доступ к уравнителю просто так не получится, поскольку мешают держатели глушителя, выполненные из резины. В такой ситуации их лучше снять. Сделать это не сложно, зато работать с ручником будет намного легче.

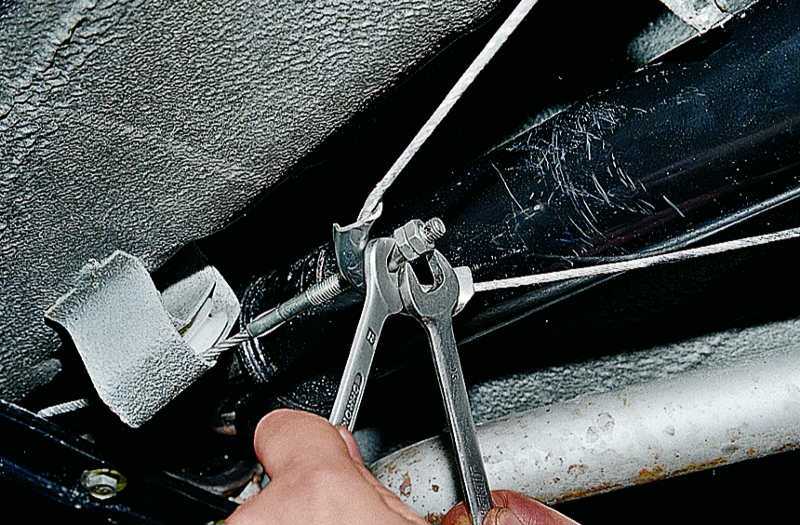

10. Теперь перед вами есть две гайки. Одна простая гайка, а вторая — контргайка. Имея в руках два ключа, первым зафиксируйте гайку, а вторым начинайте откручивать или закручивать контрирующую гайку. Будьте внимательными и следите, чтобы гайка не начала проворачиваться.
11. Учитывая состояние ручного тормоза и необходимость ослабить или натянуть рычаг, крутим контргайку в соответствующую сторону. Не забывайте, какое количество щелчков является оптимальным.
12. Закрутите или открутите контргайку, получив необходимую степень натяжения.

Проверка

Но если вы там покрутили гайки, это еще не гарантия того, что теперь ручник работает идеально. В этом нужно наглядно удостовериться.

Для этого достаточно пройти последовательный этап проверочных мероприятий.

Прокрутить колеса после завершения натяжения

Колеса поочередно поднимаются на домкрате. При выключенном рычаге ручника они должны свободно без препятствий крутиться. Выжимая ручник тормоза, колеса должны заблокироваться.

Выехать на небольшой уклон, остановиться и включить ручник

То, что в подвешенном состоянии колеса не крутятся — это хорошо. Но нужно убедиться, что ручник держит машину и при воздействии силы тяжести.

Если проверка показала, что ручник все равно не держит, даже если трос был натянут четко согласно инструкции, вероятно ручник попросту износился и требуется замена троса.

Признаки необходимости замены

Не редко на ВАЗ 2114 трос ручного тормоза ржавеет, в результате чего он обрывается или ослабевает настолько, что никакая подтяжка уже не сможет вернуть его прежнюю функциональность.

При первых же признаках износа троса следует подумать над его заменой. Проявляться эта проблема может следующим образом:

• Ручник не способен выдерживать нужную тягу;
• Барабанные тормозные механизмы перегреваются;
• При натяжении рычага стояночного тормоза трос не реагирует на ваши действия;
• Оболочка троса серьезно износилась.

Каков принцип стояночного тормоза

Ручник, располагающийся по правую руку от водителя, связан непосредственно тросиками (из металла) с задними тормозами. В свою очередь, при поднятии ручника в движение приводятся тросы, прижимающие колодки к барабану либо тормозному диску (смотря, какой вид задних тормозов). Стоит заметить, что когда поднимается рычаг ручного тормоза, то на панели приборов зажигается лампочка, означающая, что ручник в данный момент используется.

Внимание! Если ручник идет вхолостую и автомобиль на месте не фиксируется блокированием колес, такой механизм имеет неисправности. Первой причиной могут явиться оборванные/растянутые тросы, другой – тормозные стертые колодки либо колодки ручного тормоза. В том случае, когда рычаг ручника находится в опущенном положении, но на приборной панели по-прежнему показывается лампочка с восклицательным знаком, вероятно, уровень ТЖ (тормозной жидкости) имеет минимальное значение

В том случае, когда рычаг ручника находится в опущенном положении, но на приборной панели по-прежнему показывается лампочка с восклицательным знаком, вероятно, уровень ТЖ (тормозной жидкости) имеет минимальное значение.

Чтобы произвести замену троса в машине ВАЗ-2107, предстоит для начала купить новые элементы, а затем заняться процессом согласно инструкции, которую представим ниже.

Шаг 2: Отрегулируйте механизм тяги ручного тормоза

Шаг 2.1 Регулировка пружины

Перед началом регулировки механизма тяги необходимо уделить должное внимание пружине управления. Необходимо установить ее в правильное положение, чтобы в дальнейшем тормоз работал эффективно и не было лишних зазоров

Конкретные параметры пружины можно найти в оригинальном руководстве по эксплуатации автомобиля.

Чтобы отрегулировать пружину:

1. Освободите тормозные колодки, сняв нагрузку на тросе.
2. Отрегулируйте пружину до нужного коэффициента с помощью регулировочного винта.
3. Установите тросы и проверьте работу тормоза.

Шаг 2.2 Регулировка троса ручного тормоза

После регулировки пружины необходимо отрегулировать сам трос ручного тормоза.

Для этого:

1. Подтяните ручной тормоз до упора и зажмите его на этой позиции.
2. В коробке под зажимом троса найдите регулировочный винт.
3. При помощи регулировочного винта отрегулируйте натяжение троса до тех пор, пока колесо останавливается, когда вы пытаетесь вращать его вручную.
4. Отпустите ручной тормоз.
5. Проверьте, что колесо и тормозные колодки вращаются свободно без повторного воздействия ручного тормоза.

Почему на ВАЗ 2107 не работает ручник

Как и любая другая деталь или механизм, трос ручника имеет свойство изнашиваться и приходить в негодность. Стояночный тормоз на ВАЗ 2107 включается при помощи рычага, располагающегося в средней части автомобиля между сидением водителя и пассажира.

Периодически трос ручника следует подтягивать, так как он ослабляется, что приводит к снижению эффективности функционирования устройства. Причины, по которым может не функционировать ручник на «семерке», обусловлены следующими факторами:

• Избыточное растяжение троса.
• Повреждение троса.
• Неисправность тормозного механизма в барабанах задних колес.

При продолжительной эксплуатации автомобиля, когда постоянно используется ручной тормоз, владельцы сталкиваются с необходимостью периодически восстанавливать натяжение троса. С течением времени рассматриваемое устройство растягивается, и натягивать его становится некуда. Единственный выход из ситуации – это поменять изделие на новое. Производить работы по замене троса ручника рекомендуется на смотровой яме, но можно обойтись и без нее.

Меняем трос ручника

Замена тросика ручника на автомобиле ВАЗ 2107 начинается с того, что первоначально необходимо демонтировать тормозные барабаны задних колес

После демонтажа тормозных барабанов следует обратить внимание на состояние задних тормозных колодок и рабочих цилиндров. Наличие следов утечки жидкости будет говорить о том, что механизмы также нуждается в ремонте

О том, когда нужно менять трос ручника, каждый владелец своего автомобиля решает в индивидуальном порядке. Все зависит от степени изношенности троса. Процедура замены тросика стояночного тормоза подразделяется на 2 этапа: демонтаж и установка, а также регулировка натяжения.

Алгоритм замены следующий:

1. После того, как задние колеса и тормозные барабаны будут демонтированы, необходимо спуститься в смотровую яму, и отыскать регулировочный шток натяжения. Этот шток оснащается пружиной, которую следует демонтировать при помощи отвертки.
2. Вывинчиваются обе гайки, после чего демонтируется регулировочная планка. Далее осуществляется демонтаж заднего и переднего тросика ручника.

Используя гаечный ключ, требуется вывинтить две гайки крепления двух кронштейнов. Эти кронштейны не дают тросику упасть. Под гайками располагаются гровера, которые предотвращают самостоятельное их выкручивание.
После этого следует снять задние тормозные барабаны и демонтировать пружинки, посредством которых фиксируются тормозные колодки. Колодки можно также заменить, если они имеют чрезмерную степень износа.

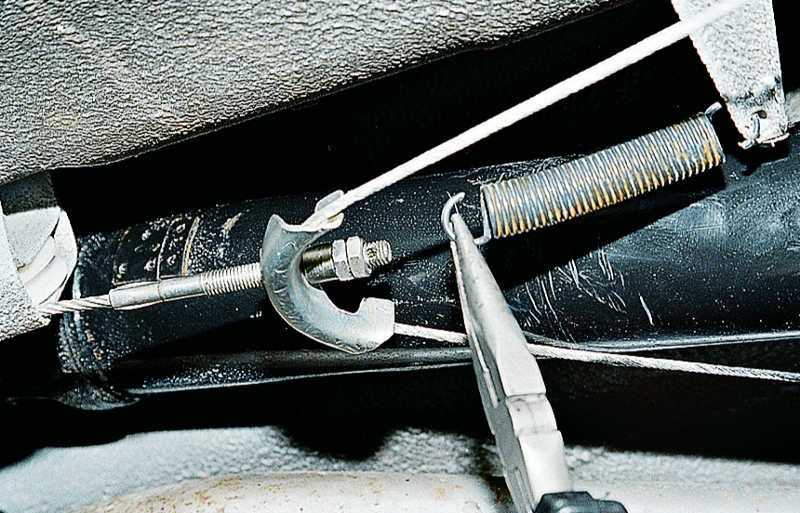

Далее необходимо потянуть за тросик, чтобы вывести его из зацепления с кронштейном, в который он упирается.

Используя ключ на 10, необходимо вывинтить кронштейны крепления переднего троса. После вывинчивания болта, следует аккуратно извлечь ролик. Чтобы извлечь ролик, нужно в направлении наконечника прокатить его вперед.

Чтобы снять переднюю часть устройства, нужно потянуть за изделие, чтобы вывести его из конструкции кронштейна и промежуточной опоры.
Вслед за этим нужно выбраться из ямы, и перейти в салон автомобиля. Ручник при выполнении работ должен находиться в крайнем нижнем положении. В салоне следует вывинтить два винта крепления облицовки рукоятки.

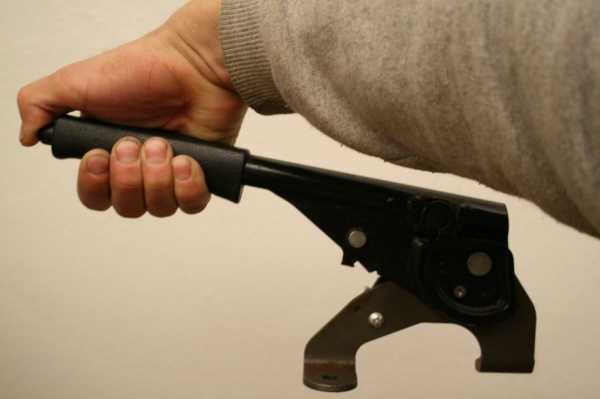

Под облицовкой располагается 4 болта, которые следует вывинтить. После их вывинчивания понадобится демонтировать рукоятку вместе с передним тросом.
Чтобы отсоединить крепление тросика от рукоятки, понадобится при помощи пассатижей вынуть небольшой шплинт, с помощью которого закреплено устройство к рукоятке ручника.
После этого устройство можно полностью демонтировать из автомобиля, а вместо него установить новый тросик. Процесс установки обоих изделий выполняется в порядке обратном снятию. После этого следует закрепить их, и приступить к процедуре регулирования натяжения.

Регулировка ручного тормоза ВАЗ 2107

Регулировку ручного тормоза следует выполнять не только периодически, когда пропадает стояночный тормоз, но еще и после замены тросика. Для того чтобы отрегулировать натяжение тросика, потребуется взять следующие инструменты:

• пассатижи;
• два ключа на 13;
• балончик смазки WD-40.

Стояночный тормоз (ручник) ВАЗ 2101, 2106, 2107 классика

Установка гидравлического стояночного тормоза ВАЗ 2101

Гидравлический ручной тормоз необходим для эффективной инициации(постановки), и корректировок траектории (при переуглении), чтобы «держать попу в узде», или доехать до поворота, не теряя заноса без газа. Инициации особенно важны, я долго мучил свое сцепление клатчкиками — альтернативный способ постановки.

В списке целей к новому сезону гидроручник занимал почетную позицию №2.

Для меня вопрос цены стал основополагающим, 5-8к уж крутовато, и ещё же к сезону надо успеть. И наткнулся на авито на неплохой новый, неиспользованный вертикальный ручник с 35см ручкой, купил у парня с рук за 1.9к.

Гидравлический ручник с фиксатором

Но появилась проблема с несовместимостью резьб на вазовских трубках с отверстиями в китайском цилиндре.

2.Решение проблемы несовместимости резьбовых соединений. Если вы выберите китайский ручник с таким цилиндром,

то скорее всего столкнетесь с такой же проблемой. Его два отверстия имеют разный диаметр и шаг резьбы, которые мало того, что между собой разные, они вообще не подходят к вазовским трубкам.

Отверстие, которое идет под углом, имеет примерно размер М9х1 (где М9 — диаметр резьбы, х1 — шаг резьбы) и вазовская трубка туда вообще не входит, а второе отверстие, которое выходит под 90 градусов имеет М11х1 и трубка в нем болтается.

Стандартная тормозная трубка ВАЗ имеет резьбу М10х1,25; где М10 — диаметр, 1,25 — шаг резьбы в миллиметрах.

Так что же делать?. долго ломал я голову… Сначала пытался найти переходник с китайской резьбы на М10х1,25, но безуспешно, обошел весь вечерний Южный порт и мои скитания не увенчались успехом. Второй шаг: почитал интернета и думал заменить цилиндр на TRW #PND121 от ВАЗ 2101. Он в отличии от оригинального ВАЗовского цилиндра имеет алюминиевый штуцер подачи, в котором можно нарезать резьбу М10х1,25. Но. В сцеплении ваз используется другая, более толстая трубка с креплением М12х1,25. Поэтому и для ВАЗовского цилиндра понадобился бы переходник. Покопался в интернете и нашел вот это ЧУДО.

Штуцер (переходник) тормозной системы заводской от ГАЗ 3302 (слышал от продавца в магазине, что они используются в задних тормозных цилиндрах ГАЗ 3302 в стоке), имеет внешнюю резьбу М12х1,25 внутреннюю М10х1,25. Как раз то, что нужно. Поискал такие в магазинах запчастей и нашел в своем городе по 34 руб.

Почему ручной тормоз ВАЗ 2107 выходит из строя?

Наиболее частой причиной становится — заклинивание троса, этому способствует влага, ржавчина, а также различная грязь, которая попадает на трос во время движения. Лечится это очисткой или промывкой троса, а также последующей его смазкой. Если со временем проблема повторяется — необходима замена троса ручного тормоза ВАЗ 2107.

Нередко причиной неисправности становится заклинивание рычага ручника или храпового механизма трещотки.

Для того чтобы произвести ремонт ручного тормоза следует убедиться, что он правильно отрегулирован и причина не в тросе.

Примечание! Прежде всего необходимо понимать, что регулировка стояночного тормоза и его троса имеет смысл при условии нормального технического состояния задних тормозных, а также самого троса и привода ручника.

Когда нужно менять трос ручника

На классике есть два троса, которые отвечают за работу ручного тормоза. Первый (короткий) – соединяется с рукоятью ручника и тянет основной трос (длинный), который непосредственно уже прижимает тормозные колодки к барабану. Короткий трос крайне редко вызывает какие-либо проблемы и может много лет выполнять свою функцию исправно. А вот длинный трос нуждается в постоянном внимании, и довольно часто выходит из строя, вот про него и идёт речь на этой странице.

Длинный трос часто закисает или растягивается. Если трос растянут, то регулировочная гайка может быть затянута полностью, а ручник при этом еле держит. А если он закис, то одно колесо может держать нормально, в то же время как второе держать не будет, или вовсе, трос вообще не будет «ходить», и тем самым не раздвигать колодки.

Некоторые автолюбители предпочитают не покупать новый трос, а «реанимировать» старый. Это делается при помощи машинного масла, в котором закисший трос нужно «варить». После такой процедуры закисший трос, зачастую, начинает работать, однако процесс его восстановления не самый удобный, потому выгоднее будет купить новый, тем более он стоит не больше 300 рублей.

Как самостоятельно подтянуть ручник ВАЗ 2107

1. Установить автомобиль на смотровую яму или подъемник.
2. Поддомкратить заднюю часть автомобиля, вывесить задние колеса (они должны свободно вращаться).
3. Затянуть ручник в положение блокировки (на 5-7 щелчков).
4. Удалить грязь с регулировочного болта, гаек ручного тормоза.
5. Ключами на «13» затянуть (или ослабить) гайку, которой регулируется натяжка ручника. Тянуть стоит до момента прекращения свободного вращения колес (при этом можно удостовериться в отсутствии люфта и трения).

1. После подтяжки регулировочной гайки и блокировки колес нужно затянуть до конца регулировочную гайку. При этом уменьшится свободный ход ручника.
2. Убедиться, что колеса тормозятся, затем затянуть контргайку.

1. Смазать резьбовые отверстия (как вариант, смазка «Литолом»).
2. Убедиться, что защитная оболочка ручного троса не имеет повреждений.

На этом подтяжка ручника ВАЗ 2107 завершена. Осталось опустить машину с домкрата, проверить ручник в действии.

Итог

Работа завершена. Для первого раза лучше положить подробную инструкцию у себя перед глазами, чтобы не сбиться и не допустить ошибку, хорошо бы, еще просмотреть видео материалы по установке тормозных колодок.

На второй раз, эта работа уже будет выполняться автоматически, и займет не более получаса. Главное не затягивать с заменой: тормозные колодки – дело серьезное, не допускающее попустительского отношения, потому как они обеспечивают безопасность движения автомобиля.

Желаем Удачи и хорошего настроения!

ВАЗ2104Тормозные колодки относятся к деталям, наиболее подверженным износу

Поскольку они вместе с другими составляющими тормозной системы отвечают за безопасность авто, необходимо обращать внимание на любые признаки, говорящие об их износе, чтобы своевременно выполнить замену тормозных колодок на ВАЗ 2114

При правильно настроенной тормозной системе износ колодок происходит с обеих сторон равномерно. В данном случае их замена требуется, как правило, каждые 8-12 тыс.км пробега. Однако эти сроки могут существенно изменяться в случае агрессивной езды, при резких перепадах температуры воздуха, вследствие плохого качества дорог, низкого качества установленных колодок. Также причинами быстрого выхода из строя данных запчастей становятся «подклинивание» колодок в суппорте, происходящее вследствие скопившейся грязи, нароста коррозии, окисления направляющих суппорта.
