Сцепление на калине: варианты замены

Инструкция по замене

С помощью сцепления передается крутящий момент от трансмиссии двигателю. Осуществляется передача благодаря тросу сцепления, который соединяет силовой агрегат с коробкой передач и обеспечивает старт авто, переключение передач и торможение. Благодаря рычажному механизму автомобиль приводится в движение.

Какое сцепление выбрать?

Существует несколько видов сцепления, отличающиеся:

• принципом работы: электрические, механические и комбинированные;
• рабочей средой: воздушная и масляная ванна;
• механизмом: замкнутые и попеременно замкнутые группы механизмов;
• количеством дисков: одно-, двух- и многодисковые;
• количеством пружин: с одной и несколькими;
• двухпоточные.

Сцепление – сложный механизм, поэтому перед его самостоятельной заменой на Ладе Калине следует внимательно изучить конструкцию и особенности механизма.

Сцепление Лады Калины

На ВАЗ 1117, 1118 и 1119 устанавливают сцепления 190 и 200 мм. Определить диаметр можно по количеству болтов крепления стартера. Для 190 мм их 3, а для 200 мм – 2. В комплект сцепления входит диск сцепления, корзина и выжимной подшипник. Наиболее популярными являются изделия марок: Valeo, Sachs, Luk, ВИС, Kraft.

При использовании привода от других моделей нужно обращать внимание на маховик, тип которого определяется по количеству шпилек стартера. В Ладе Калина их два, в ВАЗ 2108 — три. Ресурс сцепления зависит от узлов и условий эксплуатации

Качественного привода может хватить на 100 тыс. километров

Ресурс сцепления зависит от узлов и условий эксплуатации. Качественного привода может хватить на 100 тыс. километров.

Если в дороге произошли неприятности со сцеплением, то лучше вызвать эвакуатор или отбуксировать автомобиль другим транспортным средством, иначе это может привести к поломке коробки передач.

Инструменты

Для замены сцепления автомобиль необходимо поднять, так как часть работ выполняется снизу. Для этого можно воспользоваться подъемником, эстакадой или смотровой ямой. Из инструментов и материалов для процедуры замены своими руками нужно приготовить:

• новый комплект;
• набор инструментов;
• подпорку для двигателя;
• емкость для слива масла;
• чистые тряпки.

Новый комплект сцепления

При демонтаже коробки передач нужно слить масло. Если работы проводятся самостоятельно, то слить нужно всю смазку. Если есть помощник, то можно слить часть жидкости из проводов, чтобы не побежало масло при их отсоединении.

Этапы

Для проведения замены своими руками автомобиль нужно поставить на эстакаду или обеспечить доступ к днищу машины другим способом. Замена сцепления на Лада Калина заключается в:

1. Вначале работы проводятся сверху. Для этого следует открыть капот.

Моторный отсек Лады Калины

Далее снимается воздушный фильтр вместе с гофрой.
Следующий шаг – демонтаж аккумуляторной батареи. Отсоединяются клеммы и все провода, что идут к ней, а затем снимается сама батарея.
Далее отсоединяются провода от стартера.
На месте стыка коробки передач и силового агрегата следует убрать все провода и открутить болты крепления КПП к двигателю.
После верхних работ перемешаемся под автомобиль.
В первую очередь убирается защита с картера.
Затем нужно выдернуть провода с КПП и снять крепление троса.
Далее снимаются приводные валы и откручивается «краб», крепящийся к коробке.
Затем необходимо снять кардан переключения скоростей.
Далее снимают опору.
Перед снятием коробки следует подставить опору под двигатель.
Снимаем КПП и приступаем к сцеплению.
Сначала надо выкрутить 6 болтов, с помощью которых кожух выжимного диска крепится к маховику. Чтобы исключить поворачивание маховика, его нужно удерживать отверткой. Болты следует ослаблять, не спеша, по одному обороту, передвигаясь по очереди от одного к другому по диаметру.
Аккуратно снимая диски, нужно их осмотреть. На нажимном диске и маховике не должно быть трещин и царапин. Также нужно проверить насколько износились фрикционные накладки. При необходимости нужно поставить новые детали.

Ведомый диск

Также нужно оценить состояние нажимной и диафрагменной пружин, они не должны иметь повреждений и потертостей. Если таковые имеются, их надо заменить. При дефектах на диафрагменной пружине меняется кожух с нажимным диском.
Далее следует проверить ход дисков, он должен быть плавным. Если есть заедания, необходимо определить причину и устранить ее.
Выполнив все замены, можно приступать к обратной сборке. При установке корзины следует отцентрировать диск внутри нее.

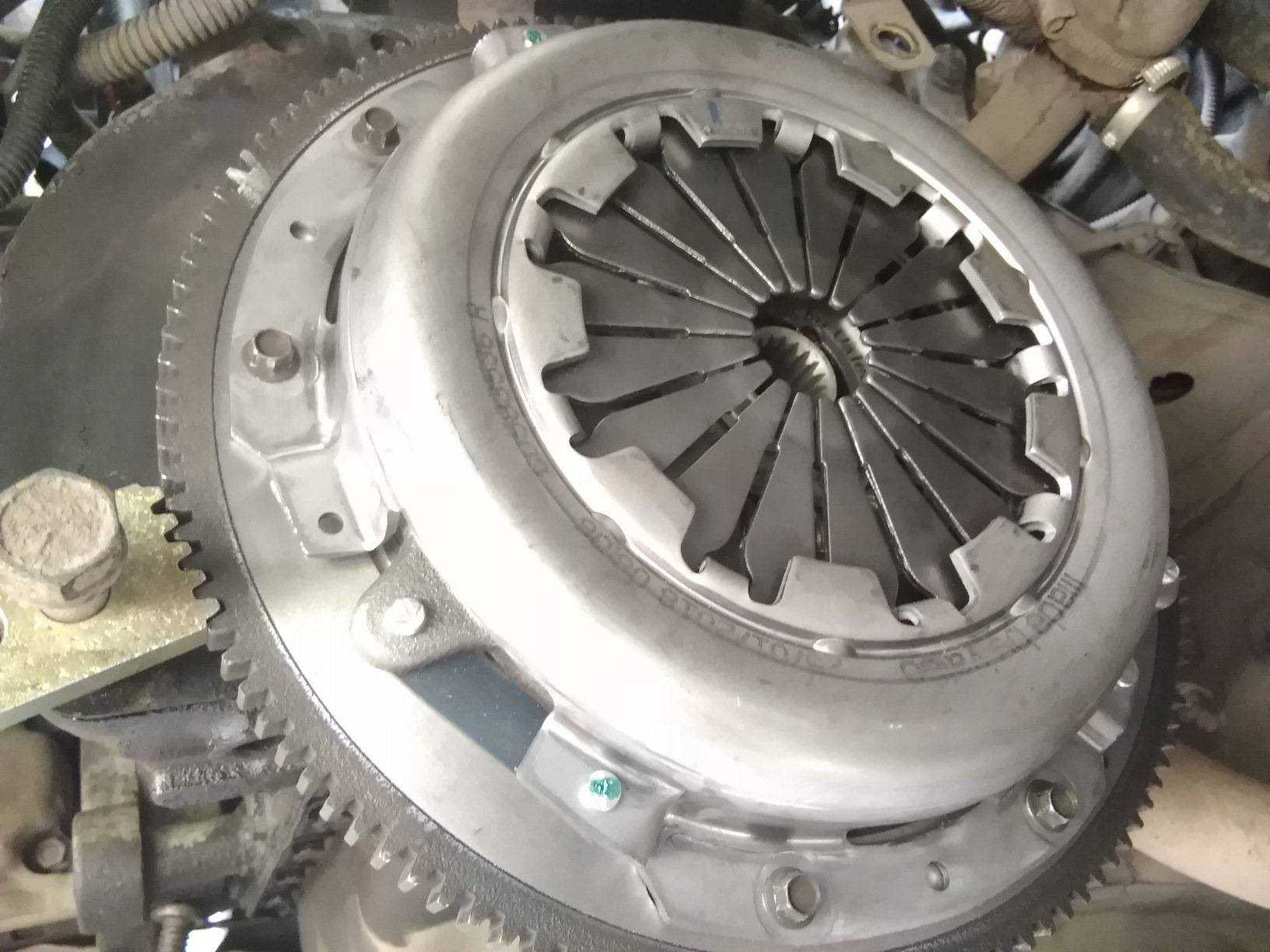

Корзина

Устанавливается сначала ведомый диск, а затем кожух нажимного диска. При этом болты должны закручиваться равномерно по всему диаметру.
Далее монтируется коробка передач.
Затем к КПП нужно присоединить привод сцепления и установить тросик на прежнее место.

Причины выхода из строя

Первый фактор, ускоряющий износ сцепления вообще и тросика в частности, – это высокая интенсивность эксплуатации машины. Если вы ездите на ней ежедневно, то будьте уверены – наши неидеальные дороги и сложные погодные условия сделают все возможное, чтобы детали автомобиля приходили в негодность раньше установленного срока.

Быстрее рвется тросик и у водителей, привыкших ездить агрессивно – резко срываться с места, тормозить на полном ходу и т. д. Причем даже редко выезжающая из гаража Калина не защищена от рассматриваемой неприятности. На ней со временем нарушается регулировка, и тяга постепенно ослабляется. Иногда она просто закисает в оболочке и перестает двигаться.

Технические рекомендации по регулировке сцепления на Lada Kalina

Одним из недостатков Лада Калина являются проблемы со сцеплением. Чтобы избежать посещения автосервиса и сэкономить время и деньги, диагностировать неисправность и выполнить регулировку сцепления на Лада Калине можно своими руками в гараже. В статье описано пошагово, как отрегулировать сцепление, а также прилагается видео, в котором демонстрируется вся процедура.

Диагностика неисправностей сцепления

Лада Калина оборудована «сухим» сцеплением с одним диском и центральной нажимной пружиной. Диск соединяется с педалью сцепления (ПС) с помощью троса. Взаимодействие осуществляется с помощью троса, который является слабым местом в узле. Регулировка осуществляется с помощью храпового механизма, представляющего собой шток с резьбой и контрольной гайкой.

С течением времени изнашиваются накладки, на диске, они становятся тоньше. Во многом износ зависит от манеры езды водителя. Кто любит рвать с места, узел долго не выдержит и потребуется его ремонт. С помощью храпового механизма устраняется недостаточная толщина накладки путем подтягивания троса. Происходит это путем поворота вилки выключения, она заставляет сжаться пружину, расположенную во втулке. Пружина действует на фиксаторы наконечника, высвобождает его и, таким образом, натягивается трос.

Благодаря храповому механизму длина троса регулируется автоматически. Но, несмотря на это, иногда регулировать приходится вручную.

Существуют явные признаки, по которым можно диагностировать, нужно ли регулировать узел сцепления, а именно:

• проблемы при переключении передач;
• посторонние звуки при выжимании ПС: скрип, трение, щелчки;
• сцепление выключается/включается не до конца;
• плохая тяга;
• заедания при движении ПС.

На видео Сергея Цапюка разбирается причина туговатого выжима педали и способа устранения неполадки.

С помощью несложных действий можно выявить и другие признаки, свидетельствующие о том, что нужно отрегулировать сцепление на Лада Калине:

Если обнаружены перечисленные выше признаки, то необходимо либо отрегулировать сцепление, либо заменить его.

Необходимые инструменты

Для проведения процедуры понадобится минимум инструментов:

• набор ключ;
• крестовая отвертка;
• линейка;
• штангенциркуль.

Этапы

На видео можно увидеть наглядно процесс регулировки, пошаговые действия по регулировке описаны ниже:

1. В первую очередь нужно открыть капот и демонтировать воздушный фильтр. Моторный отсек Лада Калина

   Для этого нужно отключить болты крепления корпуса воздушного фильтра к капоту. Затем нужно отсоединить ДМРВ. Далее откручиваем хомут и можно снимать корпус воздухофильтра.

2. Вытащить трос за наконечник с резьбой на максимально возможное расстояние. Необходимо будет преодолеть сопротивление, которое оказывает пружина, прикрепленная к ПС.
3. Удерживая трос в таком положении, с помощью штангенциркуля нужно провести замер расстояния между пластиковым поводком и рычагом вилки. Оно должно составлять 2,7 см.
4. Если расстояние не соответствует, с помощью рожкового ключа следует либо подтянуть, либо ослабить гайку натяжения.
5. Далее нужно выжать несколько раз ПС и вновь сделать замеры. Правильная регулировка длины троса

   Если снова не достигли нужного результата, действия необходимо повторить. Таким образом, процедуру повторяем, пока не достигнем нужного результата.

6. Если расстояние удалось отрегулировать, регулировка закончена.
7. Устанавливаем назад воздушный фильтр.

В идеале ПС должна находится на одном уровне с педалью тормоза или чуть выше.

Как заменить и отрегулировать трос сцепления на ВАЗ 1117-ВАЗ 1119?

Снятие:
1) Сперва находясь в салоне автомобиля, доберитесь до педали сцепления и снимите упор оболочки троса с кронштейна педали, делается это очень просто, а именно берётся гаечный ключ и с его помощью выворачивается гайка крепления упора (см. фото 1), как только гайка будет вывернута, упор снимается со шпильки кронштейна (см. фото 2), после чего у вас появляется доступ к пальцу сцепления с которого нужно будет плоскогубцами или отвёрткой снять стопор (см. фото 3), после того как стопор будет снят, снимите с этого же пальца корпус механизма компенсации износа накладок ведомого диска (см. фото 4).

2) Теперь с пальца педали сцепления рукой снимите пластмассовую втулку (см. фото 1), проверьте её состояние, она не должна быть деформирована или сильно изношена, в противном случае произведите её замену на новую втулку (Перед установкой новой втулки, смажьте её смазкой Литол-24 или ЛСЦ-15), затем выньте резиновый уплотнитель оболочки троса из отверстия которое он закрывает (см. фото 2), следом выходите из автомобиля и перебирайтесь в подкапотное пространство автомобиля к коробки, добравшись до неё потяните за наконечник троса сцепления вперёд и тем самым выведите его из зацепления с вилкой (см. фото 3) и после чего отверните поводок и снимите его с наконечника троса как это на четвёртой фотографии показано.

3) И в завершение выньте трос из кронштейна на коробке, сразу отметим тот факт что кронштейн на Ладах Калинах идёт цельной а не разрезной как показан на фото ниже (На фото ниже просто другой автомобиль изображён и там не кронштейн, а вилка сцепления показана), так вот из этого отверстия трос нужно будет вывести (Трос указан синей стрелкой) в сторону салона автомобиля (В сторону которая зелёной стрелкой указана) и в связи с чем Вы, выведите в салон автомобиля весь трос из подкапотного пространства и тем самым полностью снимите его с автомобиля (При выведении троса, направляющую втулку оболочки троса сцепления извлеките).

Установка:
Установка нового троса начинается с салона, если быть более точнее то в начале трос просунуть из салона в подкапотное пространство будет нужно и потом находясь в салоне, корпус механизма компенсации износа накладок ведомого диска сцепления одеть придётся на палец сцепления и закрепить его стопорной скобой, после закрепления упор оболочки троса установить на своё место нужно будет и резиновый уплотнитель оболочки троса в отверстие заправить находясь в салоне автомобиля и уже после чего можно в подкапотное пространство перебираться, где трос через кронштейн просунуть нужно будет (см. фото 1) и установить направляющую втулку оболочки троса, когда втулка будет установлена, на нижний наконечник троса сцепления закручивается поводок, при этом он должен быть закручен таким образом, чтобы наконечник троса выступал относительно торца поводка на 0-1 мм, добившись этого выступания преодолевая усилие пружины троса вытяните его до упора вперёд, а когда трос будет полностью вытянут, возьмите штангенциркуль и удерживая наконечник троса в вытянутом положении измерьте расстояние которое буквой «L» указано на фото 2, данное расстояние должно будет составлять «27 мм», если расстояние не совпадает, тогда вращением поводка на наконечнике троса добейтесь чтобы оно было именно такое, как только всё получится у вас, установите наконечник троса в паз вилки сцепления и отпустите его, убедитесь так же что под действием пружины, поводок наконечника установился на вилку сцепления без зазора и в завершение нажав раза два-три на педаль сцепления повторно измерьте расстояние «L» и по необходимости, повторно проведите операцию по регулировки троса сцепления на автомобиле.

Примечание!
Данное расстояние которое указано буквой «L» и есть регулировочное расстояние которое должно именно быть таким, при правильной регулировки троса, но и учитывайте тот факт что троса бывают разные и если вам попался брак который может быть либо длиннее стандартного родного троса, либо же быть короче, то на нём расстояния в «27 мм» даже и не будет, поэтому покупайте хорошие в проверенных местах детали и если видите что при такой регулировки выжимной подшипник уже вступает в работу (То есть вы не жмёте на педаль сцепления, а шум от выжимного подшипника уже есть), то в таком случае можете ей при небречь и производить регулировку троса уже не по той информации которую пишет завод, а именно своим подбором!

Дополнительный видео-ролик:
Увидеть на примере автомобиля ВАЗ 2110, то как производится замена троса сцепления, вы можете в ролике ниже, но только учитывайте тот факт, что на Ладах Калинах немного по другому трос заменяется, но изучив данную статью и просмотрев видео-ролик, скорее всего у вас никаких трудностей во время замены троса не возникнет.

Пошаговая замена тросика сцепления Лады Калина:

1. Для начала следует открутить ключом на «8″ гайку крепления тросика. Она расположена на педали сцепления в салоне автомобиля. Это упор оболочки троса в кронштейн педали.

открутить ключом на 8

2. Под гайкой расположена стопорная скоба. Ее следует аккуратно снять при помощи отвертки.

Аккуратно снять стопорную скобу

3. Далее нужно снять корпус механизма, который регулируют длину троса и вытащить тросик отсоединив его от крепления педали.

Снять корпус механизма

4. Тросик расположен за воздушным фильтром, следует его снять. Немного подтяните рычаг сцепления и вытащите трос.

подтяните рычаг сцепления и вытащите трос

Далее работу следует производить в моторном отсеке. Открываем капот.

1.Вытащить трос из крепления в виде вилки потянув его на себя.

2.Отвинчиваем пластмассовый поводок руками.

Отвинчиваем пластмассовый поводок.

3. Наконечник троса имеет резиновый чехол, следует его снять снять.

Снять резиновой чехол с наконечника троса

4.Отсоеденить конец троса от держателя на коробке передач.

Отсоединить конец троса на коробке передач

Итак, если вы успешно выполнили предыдущие действия, что настало время замены старого троса на новый. Все действия следует производить в обратном порядке, а именно:

1. Запускайте новый трос в отверстие щитка передка в салоне авто.

2. Закрепите новый трос на педали сцепления, оденьте скобу и закрутите гайку.

3. В секции двигателя собирайте все также , только в обратном порядке.

4. Для регулировки хода тросика нужно вытянуть его до упора за резьбовой наконечник.

5. Расстояние от рычага вилки да пластмассового поводка должно быть не больше 27 миллиметров.

6. Отрегулируйте ход педали, он должен быть не больше 150 миллиметров.

Благодаря тросу сцепления, вы имеете возможность контролировать вилку сцепления, а она может отсоединять сцепление от маховика. Процедура происходит из-за выжимных подшипников. Абсолютно на всех авто, и Лада Калина не исключение, применяется трос, так как коробка у них находится глубоко в передней части. Исключение имеет только классика, в этих случаях используется и главный, и рабочий цилиндр, то есть троса нет в принципе. Цилиндры сами по себе работают совершенно другим способом, но результат мы получаем такой же, выжимной подшипник отходит от маховика благодаря педали сцепления.

В случае если вами был замечен даже незначительный люфт педали сцепления, скорее всего, это означает, что нужна замена троса. Произвести замену возможно и самостоятельно, в автомастерскую обращаться необязательно. Для этого вам нужно знать элементарную теорию. Трос предназначен для того, чтобы соединить два узла, это двигатель и коробка передач. Для регулировки троса сцепления служит храповой механизм. Когда автомобиль на ходу – накладки диска со временем стираются, а это приводит к ослаблению натяжки.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать – это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

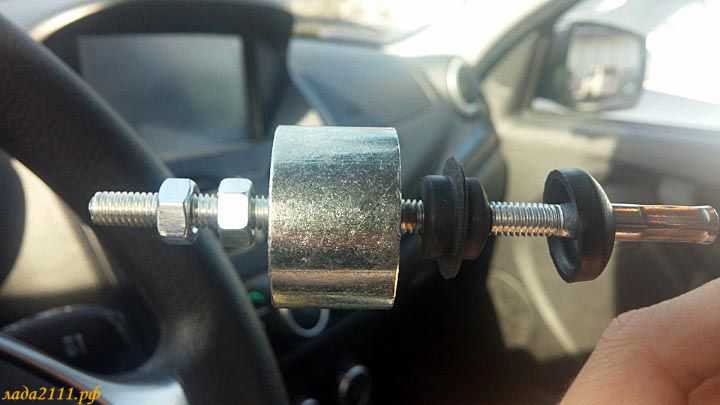

Порядок действий:

1. Снимаем наконечник троса с вилки сцепления.
2. Откручиваем наконечник троса, предварительно замерив длину свободных витков резьбы.
3. Снимаем пыльник троса.
4. Снимаем с упора троса резиновую вставку (фото №1) и делаем ей замену.
5. Из пористой резины вырезаем круг (32-35 мм), делаем в нем отверстие (12-13 мм) (фото 2).
6. Отрезаем кусок резины (20х70 мм), уменьшаем его толщину (до 2,5-3 мм) (фото 3).
7. Этот кусок прикладываем по периметру к пластиковому упору троса, отмеряем сколько нужно на один оборот.
8. Скрепляем его изолентой в 1,5 оборота (фото 4).
9. Одеваем на упор троса детали с фото 2 и фото 4.
10. Резинку на фото №4 нужно приклеить (например, клеем «Момент») к пластиковому упору троса, иначе она вылазит из под кронштейна.
11. Вставляем трос в кронштейн на КПП (фото 5). Убеждаемся, что трос не зажат, а свободно качается в кронштейне.
12. Одеваем пыльник, накручиваем наконечник.
13. Свободных витков резьбы на шпильке оставляем на пару миллиметров меньше, т.к. наша прокладка немного толще, чем заводская деталь.
14. Подложить 2 мм прокладку из пористой резины между наконечником троса и рычагом вилки.
15. Регулируем педаль сцепления.

В итоге: коробку передач, как будто подменили, тарахтение слышно только с открытыми окнами. После доработки на машине проехали более 15 000 км, ухудшения звукоизолирующих характеристик не замечено. Но вот в -20 C резинки не спасают, пока коробка не прогреется, скрежет стоит жуткий.

Записываем звуки коробки передач в режиме разгон-торможение двигателем на оборотах 1500-2000 на 3-й передаче.

До доработки:

После доработки:

Кстати, можно попробовать уменьшить вибрации троса сцепления другим способом. Например, на оболочку троса намотать шарик из битума с фольгой (STP виброизоляция) или установить грузик, как у Renault Logan.Напомним, ранее мы рассказывали про неисправности КПП и способы их решения, а также что делать если скрипит педаль сцепления.

Будете ли вы дорабатывать трос сцепления на ВАЗ?

Зачем нужен трос сцепления и когда его менять?

Благодаря сцеплению крутящий момент передается от трансмиссии силовому агрегату. Коробку передач с двигателем соединяет ТС, который представляет собой металлический трос. Именно с помощью ТС происходит старт автомобиля, переключаются передачи и осуществляется торможение. Благодаря этому рычажному механизму движется авто.

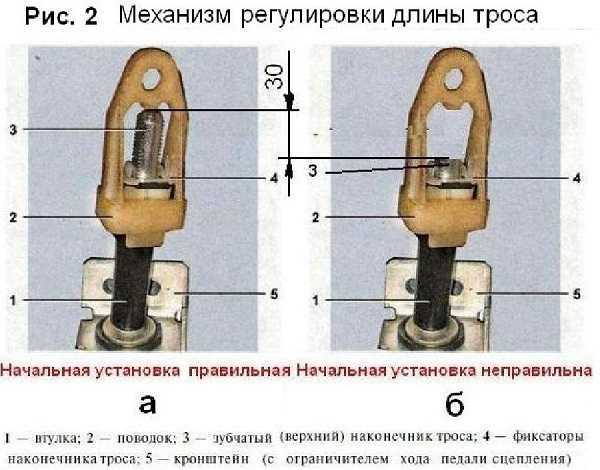

Лада Калина оборудована храповым механизмом, благодаря которому регулируется длина троса. Во время работы сцепления постоянно стираются фрикционные накладки диска, при этом у ТС меняется натяжка. С помощью храпового механизма регулируется натяжение.
