Регулировка сцепления ВАЗ 2115 своими руками: видеоинструкция

По мере старения транспортного средства, подвергаются износу также все его основные узлы и механизмы

По этой причине крайне важно периодически производить осмотр машины – это позволит вовремя выявить неполадку и устранить ее до того, как она приведет к более серьезной поломке

Своевременная регулировка и осмотр сцепления на ВАЗ-2115 позволит избежать выхода данного узла из строя и избавит от необходимости производить его замену. В автосервисе, как известно, эта процедура обойдется недешево, да и времени она занимает немало.

При этом ненадлежащим образом отрегулированное сцепление делает управление автомобилем неудобным для водителя.

В этом материале мы расскажем подробно, как именно правильно выполнить эту операцию и о том, в какой последовательности совершать все нужные действия.

Когда необходима регулировка

Привод сцепления, как правило, при условии, что он не отрегулирован надлежащим образом, располагается либо несколько выше педали тормоза или незначительно ниже. В результате пользоваться им становится совершенно неудобно, что в конечном счете существенным образом повышает риск создания аварийной ситуации на дороге.

Проблема возникает в первую очередь из-за того, что позиция педали по мере износа прокладок, установленных на ведомом диске, изменяется. Чем дольше транспортное средство находится в эксплуатации, тем заметнее данный дефект.

Кроме всего прочего, обязательно требуется провести регулировку в ситуации, если рассматриваемый узел перестал полностью отключаться или же пробуксовывает. Сама по себе процедура предполагает проведение отладки путем укорачивания или удлинения троса сцепления, а также и его оболочки.

Какие инструменты понадобятся

Чтобы самостоятельно выполнить процедуру регулировки, необходим только ключ на 17 (две штуки).

Как известно, в автомобиле ВАЗ-2115 (инжектор) нижнее окончание оболочки, закрывающей трос, фиксируется двумя крепежными элементами, ослабить которые можно только с помощью указанных выше инструментов.

Определяем ход педали

В первую очередь понадобится определить, насколько педаль сцепления отклонилась от нормативных показателей. Чтобы произвести замер, нужно выполнить следующие действия:

рукой педаль опускают на максимально возможный уровень;
затем ее отпускают;
параллельно потребуется при помощи линейки или рулетки определить длину хода привода.

Сначала выясняют, каково расстояние от центральной точки педали до пола салона в опущенном состоянии, а затем производят замер в поднятом положении. В случае если выяснится, что отклонение от нормальных допустимых значений превышает максимум, понадобится регулировать сцепление.

Также есть вариант проверки и без точных измерений. В этой ситуации:

машина устанавливается там, где находится совершенно ровная площадка;
включается первая передача;
плавно отпускается привод, после чего начинается движение вперед.

Отладка понадобится, если транспортное средство сдвинулось с места, лишь тогда, когда педаль достигла самой нижней точки.

Резюмируем

Если проверка показала, что свободный ход – нормален, но вы сомневаетесь в своей компетенции по регулировке узла, обратитесь в СТО. Неправильные установки могут стать причиной быстрого выхода из строя сцепления. Если вы хотите самостоятельно довести работы до конца, нужную информацию вы можете найти на сайте производителя ТС или в его сервисной книге

Важно выполнять работы своевременно, чтобы не попасть в неприятную ситуацию в дороге. Следите за ресурсом деталей сцепления, например, срок службы ведомого диска составляет 100 тысяч километров. Но, если у автомобилиста агрессивная манера вождения, он может снизиться в 2-3 раза

Но, если у автомобилиста агрессивная манера вождения, он может снизиться в 2-3 раза.

Регулировка сцепления Ваз 2109

Во время эксплуатации автомобиля часто возникает необходимость в текущих регулировках, настройках и доводках разных механизмов и систем. Это связано в первую очередь с износом тех или иных деталей. Сцепление автомобиля ВАЗ 2109 — достаточно надежный узел, и претензий к нему практически не возникает. В том случае, если он правильно отрегулирован и все детали соответствуют заводским нормативам.

Регулировка сцепления ВАЗ 2109

Эксплуатируя автомобиль, можно заметить, что педаль сцепления со временем меняет свое положение и рабочий ход увеличивается. Это говорит об износе фрикционных накладок диска сцепления, но это не значит, что он подлежит замене. Достаточно просто правильно провести регулировку, и сцепление будет работать в нормальном режиме еще некоторое время до полного износа накладок.

С конструкцией механизма привода сцепления мы познакомимся позже, а сейчас рассмотрим процесс регулировки. Он не сложен и займет несколько минут времени. Для регулировки нам понадобится набор ключей, точнее, два ключа на 17 и линейка.
Замеряем рабочий ход педали сцепления. Для этого меряем расстояние от центра рабочей площадки педали до пола, затем нажимаем на педаль рукой до упора и замеряем и это расстояние. В результате мы должны получить рабочий ход педали сцепления не более, чем 135 мм. Это заводская норма, и в этом случае, если сцепление работает нормально, регулировка не требуется. В случае, если рабочий ход отличается от нормы в большую или меньшую сторону, тогда нужно провести нехитрую регулировку.

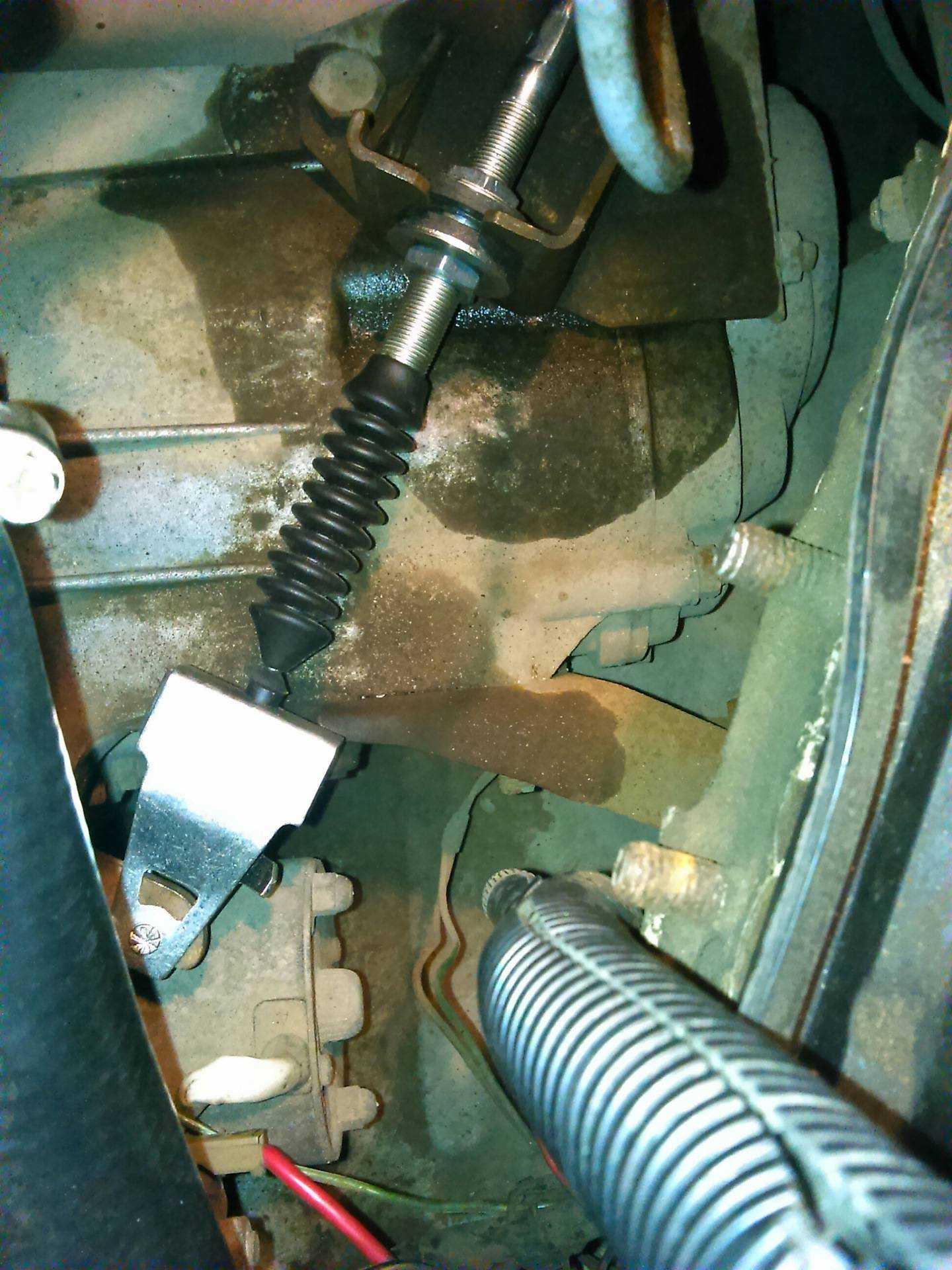

Открываем капот и находим кронштейн, к которому крепится кожух троса сцепления. Кронштейн зафиксирован на КПП, имеет паз, в котором и закреплен кожух троса.
Отворачиваем контргайку. Она находится ближе к концу троса.
Вращая регулировочную гайку, находящуюся внутри кронштейна, добиваемся нужной длины кожуха троса.
Несколько раз активно нажимаем на педаль и повторно проверяем рабочий ход педали сцепления.
Добившись нужного значения рабочего хода, зажимаем контргайку, фиксируя кожух в новом положении.

Когда регулировать сцепление на ВАЗ 2109

Необходимость в регулировке сцепления возникает не моментально, а постепенно. Но если прозевать момент, то последствия могут быть неутешительными

Несколько признаков того, что пора обратить внимание на привод сцепления:

сцепление ведет — не полностью выключенное сцепление приводит к тому, что крутящий момент от двигателя постоянно передается на коробку передач, в результате чего могут возникнуть сложности с включением первой передачи при трогании с места, а также при переключении передач во время движения. Первичный вал КПП будет все время вращаться, не давая шестерням вступить в зацепление. В этом случае слышен характерный скрежет шестерен КПП, да и по затрудненному включению передач понять это несложно. В этом случае педаль не до конца выключает сцепление, следовательно, длину кожуха троса нужно уменьшать.
сцепление буксует — при полностью отпущенной педали сцепления двигатель не может передать весь крутящий момент на коробку передач. Это происходит из-за того, что диск сцепления недостаточно плотно прижат к маховику двигателя и пробуксовывает. При этом он перегревается, издавая характерный запах, который ни с чем перепутать нельзя. Для устранения пробуксовки сцепления, следует удлинить кожух троса.

Неисправности привода сцепления ВАЗ 2109

Несмотря на то, что привод сцепления переднеприводных моделей ВАЗ устроен максимально просто, есть некоторые детали, которые могут вызвать некорректную работу сцепления.

В первую очередь, это сам трос привода. Заводской трос способен прослужить довольно долго, но он тоже не вечен. Причем трос рвется всегда в такие моменты, когда мы этого не ожидаем. Поэтому опытные владельцы девяток обязательно возят с собой запасной приводной трос.

Порвавшийся трос, как правило, восстановлению не подлежит, да это и не настолько необходимо. Приводных тросов в продаже много, но не все они бывают достойного качества.

Главное, на что стоит обращать внимание при покупке нового троса — тщательность изготовления в местах крепления троса

Обслуживание привода сцепления ВАЗ 2109

В обслуживании нуждается только трос. При его замене стоит промазать сам трос, затем поместить некоторое количество консистентной смазки под гофрированный колпачок. Этой смазки будет достаточно для того, чтобы трос в кожухе перемещался без усилий и плавно.

Выполнив этих несколько несложных операций, вы избавитесь от проблем с переключением передач, а также сможете настроить положение педали сцепления максимально удобным для вождения. Берегите сцепление, и ровных вам дорог!

Ваз 2107 — регулировка сцепления

Как правильно обслуживать и менять тросик газа

Любой элемент тросового привода требуется периодически настраивать. Металл постепенно растягивается, и появляется люфт, который не только раздражает водителя, но и снижает безопасность вождения. Вы нажимаете на педаль газа с определенным усилием, ждете от автомобиля адекватного ускорения, а мотор раскручивается с задержкой. При вклинивании в поток на оживленной трассе это может привести к ДТП.

На оболочке троса всегда есть регулировочный винт.

На фото изображены две гайки, с помощью которых общее натяжение привода может быть настроено в пределах нескольких сантиметров:

Перемещая втулку с резьбой, вы двигаете точку упора (соответственно и точку нулевого усилия) ближе или дальше от рычага дроссельной заслонки карбюратора.

Необходимо оценить люфт свободного хода педали (до момента начала перемещения заслонки). Для этого понадобится помощник. Он по вашей команде медленно нажимает на педаль, а вы фиксируете выборку свободного хода тросика. Отмечаете точку схватывания заслонки и делаете пометку маркером;
Затем, ослабив крепление, натягиваете оболочку с помощью гайки, которая расположена со стороны педали. Зафиксировав точку начала движения заслонки (по отметке маркером), отворачиваете гайку на пол оборота назад, и поджимаете второй гайкой. Снова просите помощника в кабине медленно нажать на педаль. Если люфт составляет не более миллиметра – регулировка окончена. В противном случае повторяете настройку;
Если при отпущенной педали, заслонка приоткрыта – вы получите эффект вытянутого рычага подсоса. На холостых оборотах коленвал будет крутиться быстрее положенного. В целом вы получите перерасход топлива;
И разумеется, смазка тросика. Достаточно в небольшом количестве нанести ее на места входа в оболочку.

Как правильно отрегулировать сцепление на ВАЗ 2109?

Владельцам автомобилей ВАЗ 2108, 2109 и 21099 знакомы проблемы с педалью сцепления. Как мы уже писали на нашем автопортале Vodi.su, в автомобилях ВАЗ стоит механическая коробка передач, соответственно для переключения передач нужно постоянно выжимать сцепление, чтобы отсоединить трансмиссию от двигателя.

На ВАЗах используется сухой тип сцепления, то есть имеется корзина состоящая из двух частей — ведущей и ведомой.

Главными элементами являются нажимная корзина и ведомый диск, между ними устанавливаются фрикционные накладки, которые со временем стираются. Как результат — увеличивается свободный ход педали сцепления, она немного приподнимается, хотя в идеале должна находиться на одном уровне с педалью тормоза.

Также ход педали привода сцепления увеличивается еще и от растяжения тросика привода сцепления, который как раз и передает усилие от педали на вилку включения сцепления.

Если износ фрикционных накладок диска фередо может потребовать обращение в ремонтную автомастерскую, то в случае с тросиком решить проблему будет под силу любому более или менее разбирающемуся в технике автолюбителю. Давайте на примере ВАЗ 2109 рассмотрим, как правильно отрегулировать свободный ход педали привода сцепления.

Симптомы необходимости регулировки

Для выявления симптомов необходимости регулировки не нужно ехать на дорогостоящую диагностику, поскольку вы почувствуете их сразу же.

Прежде всего увеличится свободный ход педали, ей достаточно приподняться на полтора-два сантиметра. Кроме того придется прикладывать больше усилий, чтобы включить или отключить сцепление.

В связи с этим будут возникать проблемы с переключением передач. Педаль может заедать, например оставаться в крайнем нижнем положении и вернуть ее на место можно будет только вручную. При нажатии вы будете слышать посторонние звуки.

Тревожный сигнал — неприятный запах из кожуха сцепления, свидетельствующий о том, что сцепление полностью не выжалось и фрикционные накладки перегреваются.

Также все эти проблемы отобразятся на безопасности езды — машина будет дергаться и клевать носом во время переключения передач, двигатель может заглохнуть. Увеличится расход топлива, возрастет вероятность проведения более дорогостоящего ремонта по извлечению и замене корзины, фрикционных накладок. Могут также перестать переключаться передачи, что говорит об износе шестеренок в МКП.

Поэтому с регулировкой тросика или его полной заменой — а стоит он на любом автобазаре 200-500 рублей — лучше не затягивать.

Регулировка сцепления, последовательность работ

Для начала вам нужно измерить, насколько изменился ход педали. Для этого замеряете расстояния от пола до самой педали в ее крайних положениях — нижнем и верхнем. Путем простых арифметических действий высчитываете ход — он должен быть в пределах 12,5-13,5 сантиметров. На всякий случай поинтересуйтесь в инструкции, какова длина свободного хода педали для вашей конкретной модификации ВАЗ.

Если полученный результат отличается от оптимального, необходимо проводить регулировку. Ход может изменяться как в большую, так и в меньшую сторону.

Затем нужно открыть капот и найти трос привода. Его регулировать будет легче, если снять аккумулятор.

Трос соединен с вилкой сцепления, а на корпусе коробки передач фиксируется в специальном металлическом кронштейне. Уровень его натяжения поддерживается с помощью двух гаек — натягивающей и контргайки. Ослабить их можно с помощью ключа на 17. Одним ключом ослабляете контргайку, а другим крутите натягивающую гайку.

Если вы крутите гайку от кузова, то есть по ходу движения автомобиля, трос натягивается сильнее и педаль опускается. Если же к кузову, то педаль наоборот приподнимается.

Крутить нужно без фанатизма — если трос перетянуть, он может попросту оборваться. К тому же сцепление будет еще больше пробуксовывать.

Просто подкручивайте направляющую гайку до тех пор, пока ход педали сцепления не составит требуемые 12,5-13,5 сантиметров. Когда нужный результат достигнут, затяните контргайку.

Если же ваши попытки не дают никакого результата, возможно проблема кроется в изношенности фередо, выжимного подшипника, самой корзины сцепления. В таком случае нужно ехать на смотровую яму, разбирать кожух сцепления и проводить более сложные работы.

Регулировка привода сцепления.

Как Поменять Тросик Сцепления На Ваз 2109

Как заменить кабель сцепления на ВАЗ 2109?

Замена кабеля сцепления ВАЗ 2109 требуется, если происходит перерыв. Признаки того, что кабель необходимо изменить.

это появление щелчков при вытеснении педали сцепления (PS), педаль падает и не поднимается назад, возникают проблемы с управлением PS.

В статье приводятся подробные инструкции, благодаря которым любой автолюбитель сможет изменить кабель сцепления на ВАЗ 2109. Кроме того, прилагается видео, в котором четко показан весь процесс.

Пошаговая инструкция по замене

Чтобы выполнить процедуру, машина должна быть поднята. Лучше всего использовать смотровую яму, эстакаду или подъем, но этого будет достаточно, чтобы подняться с помощью домкратов.

инструменты

Процедура длится не более 15-20 минут. Чтобы провести его, нет необходимости в большом количестве инструментов и материалов, достаточно подготовить:

новый кабель сцепления (TC);

Новый кабель на ВАЗ 2109

набор ключей;
отвертка.

Этапы

Замена транспортного средства на ВАЗ 2109 состоит из следующих этапов:

Во-первых, работа выполняется в моторном отсеке.

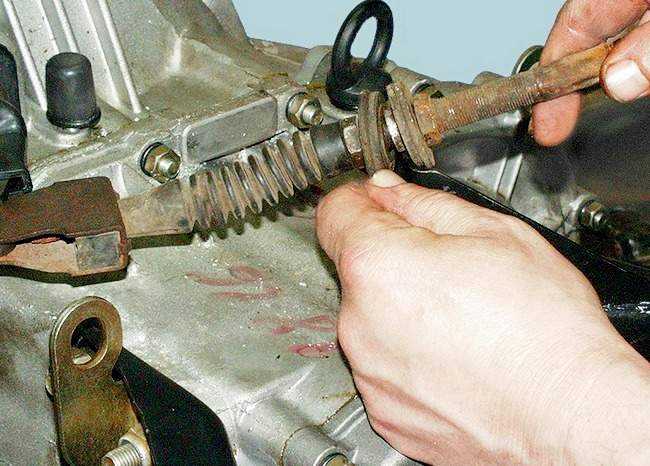

В автомобиле ВАЗ 2109 кабель прикреплен к коробке благодаря металлическому кронштейну. Чтобы снять заменяемую деталь с кронштейна, необходимо ослабить крепежные элементы.

Две гайки, закрепляющие TC

Затем снимите нижний конец кабеля с вилки выключения сцепления.
Для дальнейшей работы вам нужно перейти в салон автомобиля. Необходимо отсоединить автомобиль от педали. Для этого снимите резиновые коврики и снимите ковер.

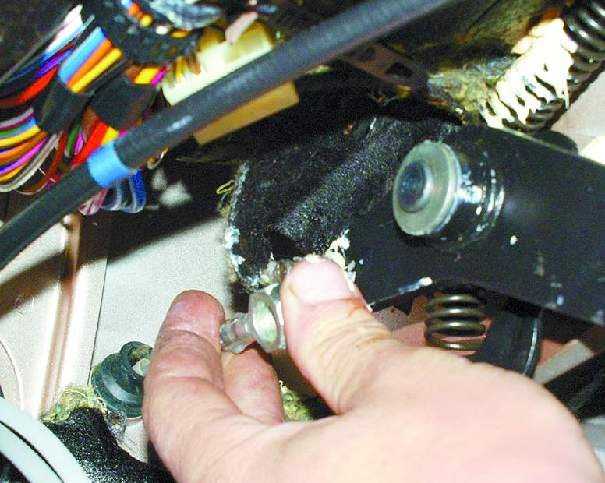

Затем вам нужно вытащить зажимной зажим с помощью обычной отвертки, а затем удалить палец, который соединяет TC с кронштейном педали.

Вытащите удерживающий клип из пальца

Следующий шаг. получить кабель. Из салона в моторном отсеке установлена резиновая подушка. Под рулевым колесом в перегородке кузова находится отверстие, через которое мы вытягиваем оболочку кабеля, выталкивая резиновую подушку, затем вытаскиваем старый автомобиль.
Затем начинается процесс установки, который начинается с интерьера автомобиля. Новая деталь должна проходить через отверстие под днищем и фиксировать наконечник на пальце PS с помощью удерживающего клипа.
Затем закрепите ТС в коробке, чтобы резиновая втулка находилась в кронштейне. Таким образом можно избежать повреждения резьбы.
Затем вам нужно надеть наконечник на вилку.
Чтобы сделать кабель более эластичным, желательно смазать его маслом.
После установки нового автомобиля вам необходимо проверить работу механизма и отрегулировать все детали.
Чтобы отрегулировать автомобиль, отпустите контргайку. Это позволит регулировочной гайке свободно перемещаться.Регулировочная гайка 1 и стопорная гайка 2

С его помощью необходимо потянуть автомобиль на оптимальное расстояние. Если вы потянете, тогда он может снова сломаться, если вы не удержитесь, как ожидалось, он не будет изменен.

После любых манипуляций с PS, он должен быть скорректирован. Для этого вам необходимо сделать следующее:

Замена троса сцепления ВАЗ 08,09,10 за 10 минут

Z534726278676. на развитие канала.Замена троса сцепления ВАЗ 08,09,10 за 10 минут.

отвинтите гайку, расположенную под педалью;
чуть ниже. контргайка, которая должна быть завинчена;
то вы также должны скрутить первую раскрученную гайку;
Теперь необходимо как можно больше прикрутить резиновую шайбу к вилке.

Педали сцепления и тормоза должны находиться на одном уровне. Если PS выше, он быстро изнашивается.

Таким образом, процедура замены автомобиля на автомобиле ВАЗ 2109 не слишком сложна и может быть выполнена дома, а это означает, что владелец автомобиля может сэкономить деньги на автосервисе.

Особенности привода сцепления ВАЗ 2114

В заднеприводных автомобилях ВАЗ для управления сцеплением использовался гидравлический привод. Он сложнее по конструкции, чем механический, но работает стабильнее. Конструктивными особенностями привода сцепления старых моделей ВАЗ заложена высокая надежность работы сцепления, а техническое обслуживание механизма гидропривода проводилось крайне редко. Поскольку нагрузки внутри гидравлической системы совсем небольшие, то ее детали не так подвержены износу, и как следствие служат дольше.

Современные автомобили ВАЗ, в том числе ВАЗ 2114, оборудовали системой механического привода вместо гидравлики. Вероятно, это сделано для удешевления конструкции, и с точки зрения рациональности использования. Дело в том, что КПП в переднеприводных автомобилях расположена в непосредственной близости от блока педалей, поэтому городить гидравлическую систему привода посчитали нецелесообразным.

Конструкция привода сцепления ВАЗ 2114

Практика показала, что простота не всегда спутник надежности, поскольку к работе механического привода претензий не возникает, но надежность конструкции оставляет желать лучшего. Для того, чтобы регулировка сцепления ВАЗ 2114 проходила осознанно и со знанием дела, будет нелишним вкратце ознакомиться с конструкцией привода. Особенно, если вы регулируете сцепление впервые.

Сцепление двигателя с КПП выключается при помощи фрикционного диска, который нужно отвести на определенное расстояние от маховика коленчатого вала, для того, чтобы крутящий момент не передавался на КПП во время переключения передач. Для этого в механизме сцепления устроен механизм, который нужно приводить в движение педалью. Чтобы передать усилие с педали на вилку сцепления, которая отсоединяет фрикционный диск от маховика, установлен механизм привода.

Он состоит из троса привода сцепления, самой педали и вилки, которая и выключает сцепление. Трос — больное место в конструкции переднеприводных автомобилей, потому что часто расходные материалы и детали, к которым относится трос, изготавливаются на предприятиях с сомнительной репутацией. Качество таких тросов оставляет желать лучшего, но они дешевле фирменных ВАЗовских, поэтому особо рачительные владельцы могут заплатить за свою рачительность вдвое больше. Но это тема для особой дискуссии, нас интересует в первую очередь регулировка сцепления.

Зачем регулировать сцепление

Регулировать его нужно по нескольким причинам. Во-первых, новый трос просто так, без регулировки, не станет правильно работать сразу, даже если его идеально установить. Во-вторых, регулировка сцепления позволит оптимально установить педаль в удобном положении. В-третьих, и это самое главное, правильная регулировка позволит сцеплению работать в нормальном режиме, без перегрузок, пробуксовывания и рывков.

Параметры регулировки привода сцепления

В результате регулировок мы должны добиться заводских нормативов по рабочему ходу педали, свободному ходу, а также по мягкости выключения сцепления. Завод рекомендует придерживаться полного рабочего хода педали сцепления в пределах 125-135 мм. Замер производится от центра рабочей площадки педали до полика. Максимально допустимый ход педали сцепления — 160 мм.

Также следует обратить внимание на положение педали. Если она задрана под потолок, это не самое удобное для работы ее положение. В идеале педаль сцепления и педаль тормоза должны стоять на одном уровне

Главный критерий — чтобы пятка не отрывалась от пола при управлении. Тогда не будут уставать суставы и спина

В идеале педаль сцепления и педаль тормоза должны стоять на одном уровне. Главный критерий — чтобы пятка не отрывалась от пола при управлении. Тогда не будут уставать суставы и спина.

Регулировка привода сцепления ВАЗ 2114

Регулировкой привода мы просто меняем длину кожуха троса, которая влияет на величину рабочего хода педали. Отпустив контргайку ключом на 17, мы вращаем гайки 5 на наконечнике 4, как показано на рисунке.

В процессе эксплуатации автомобиля износ фрикционных накладок приводит к увеличению свободного хода педали сцепления, поэтому эту процедуру нужно проводить, как только вы почувствовали изменения в настройках сцепления. Если сцепления не до конца выключается, ведет, то кожух троса следует удлинить вращением гайки 5. Если механизм сцепления буксует, при этом появляется характерный запах горелого, то трос стоит укоротить до тех пор, пока сцепление двигателя с КПП не станет стопроцентным при отпущенной педали.

Это проверяется только в процессе эксплуатации, а все необходимые рекомендации мы привели в этом обзоре. Не буксуйте сцеплением, и удачи на дорогах!

Причины для замены

Практика показывает, что есть несколько основных ситуаций, которые вынуждают поменять трос сцепления.

Ситуация

Особенности

Нарушена правильная работа сцепления

Водителю становится сложно выжать педаль сцепы, что вызывает проблемы при попытках тронуться с места, завести машину, сцепа буксует

Барахлит коробка передач

Она начинает переключаться с определенными проблемами, а во время работы еще и издает посторонние, непонятные звуки

Если после нажатия на педаль сцепления она не хочет возвращаться в исходное положение, когда вы убираете ногу, это может свидетельствовать о проблемах с тросиком

Подобные симптомы позволяют только предположить, что проблема кроется именно в тросике. Чтобы удостовериться в этом, следует провести полноценную проверку состояния узла.

Все озвученные симптомы могут говорить о разорванном тросе или слетевшей вилке. В случае с тросом придется его заменить. Если же слетела вилка, ее необходимо будет вернуть на место, зажать, дабы предотвратить повторные возможные слеты.

Между разорванным тросом и сломанной вилкой лучше сталкиваться с первой ситуацией. Покупка нового тросика обойдется в 200 рублей, а вилка стоит порядка 2000 рублей.

Есть два способа поменять трос сцепы:

Каждый вариант имеет право на существование. Ознакомим вас с двумя операциями, после чего вы сможете выбрать, какому методу отдать предпочтение.

Процедура замены

Снимая жабо

Поднимите автомобиль с помощью домкрата.
Открутите гайку фиксации тросика. Она располагается под педалью сцепы.
На тяге педальки располагается колечко и стопорное кольцо.
Для снятия тросика вам потребуется разобраться с удерживающим его шплинтом. Для его демонтажа возьмите ключ на 8, и открутите шплинт.
Теперь он частично свободен, поскольку до сих пор удерживается на месте крепления.
Снимите жабо и стеклоочиститель, затем поднимите капот.
В подкапотном пространстве отыщите точку фиксации троса. Демонтаж выполняется ключом на 19, которым нужно открутить гайку.
Резинку зачастую используют старую, если она не изношена. Да и менять ее сложно самостоятельно. Но если нужно, поменяйте. Увидев там непонятные проводки, смело их вынимайте. Никаких функций они не выполняют.
Вставьте резинку в отверстие, через которое шел трос.
Все крепежи, болтики, гайки сложите в отдельную коробочку, чтобы не потерять.
Установите новый тросик, закрутите фиксирующую скобу под капотом.

Снимаем жабо

Без снятия жабо

Здесь операция несколько сложнее, поскольку придется обходить жабо. Но обычно на работу уходит меньше времени, из-за чего большинство владельцев ВАЗ 2109 выбирают этот вариант.

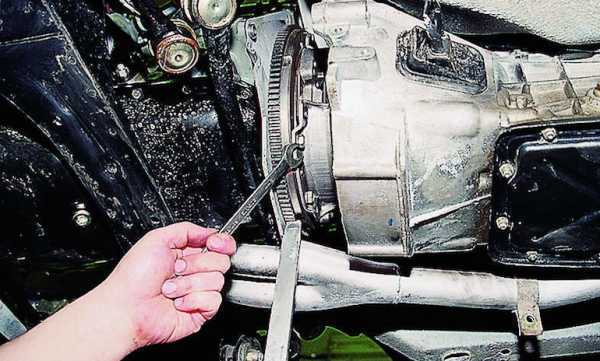

Открутите крепления тросика сцепления с помощью ключа на 19.
Извлеките наконечник троса из вилки.
Не всегда извлекать наконечник из вилки сцепления обязательно. Во многом это зависит от места обрыва троса.
Идти в салон и под педалью сцепления найдите крепеж троса. Он маленький, потому пригодится ключ на 8.
Открутите скобу, которая удерживает наконечник на педали. Постарайтесь как можно выше поднять педаль, а затем плоской отверткой зацепитесь за клипсу.
Все, трос можно извлекать. Только сильно резко не дергайте. И тут следует опасаться не того, что он окончательно порвется. Вы можете резкими действиями повредить гнездо расположения троса.
Извлекать тросик лучше всего через салон.
В тросовом канале могут располагаться провода, мешающие извлечению. Вырывайте их смело, поскольку они не выполняют никаких задач.
Также вам может помешать шайбы, расположенные под капотом. Просто аккуратно открутите их, и дело сделано.
Снимите с рычага педали скобу. Так с извлечением тросика не возникнет проблем.
Аккуратно вставьте в отверстие новый трос через салон в подкапотное пространство.
Выполните обратную процедуру сборки узла.
Сложнее всего надевать скобу фиксации наконечника на свое место. Именно из-за этого многие советуют снимать жабо. Но вы можете обойти эту сложность.
Сделайте клипсу из обычной скрепки. Ею закрепите скобу. Если нужно, возьмите пассатижи.
Не забудьте при сборке смазать тросик смазкой или маслом, которые не замерзают при минусовой температуре. Это сделает элемент эластичнее.

После замены троса его регулировка является обязательным мероприятием. Без нее сцепление может не работать должным образом.

Замена и регулировка троса сцепления ВАЗ 2108, 2109, 21099

Владельцы отечественных иномарок часто страдают из-за того, что расстягивается тросик сцепления. Сегодня мы рассмотрим эту проблему на примере автомобилей серии Самара, а именно ВАЗ 2108, 2109, 21099. Данные машины очень популярны среди народа и поэтому мы сейчас будем учиться сначала подтягивать трос сцепления. Следующий этап будет – замена троса привода сцепления.
Начнем с самого простого, а именно регулировки троса сцепления

Подтягивать надо осторожно. Необходимо следить, чтобы не трос не перетянулся, иначе в последствии эксплуатации он может полностью выйти из строя

Место подтягивая и регулировки троса сцепления находиться под капотом

Если у Вас есть с собой напарник, пусть понажимает на педаль сцепления, и вы без труда найдете его. Если же никого рядом нет, смотрите данное изображение: тросик сцепления проходит сверху коробки передач
Для регулировки троса нам необходимо будет 2 ключа на “17”. Механизм натяжения состоит из двух гаек, контрящая и натяжения.
Ослабляем контрящую гайку и подтягиваем гайкой натяжения. Вы увидети, как тросик сцепления подтягивается в сторону передней части вашего ВАЗ 2108, 2109, 21099. После подтягивания сцепления садим в машину и нажимаем на сцепление. Если вы не чувствуете изменений, повторяйте процедуру снова до тех пор, пока не добьетесь нужного результата. Как только вы подтянули сцепление до нужного Вам уровня, подтягиваем контрящую гайку. Готово!Примечание: не перетягивайте сцепление, а то в один момент тросик лопнет.Хотите защитить свое авто? Вам поможет защита для картера и КПП ВАЗ 2108.
Цена тросика в магазине: 200-300 рублей.

Место подтягивая и регулировки троса сцепления находиться под капотом. Если у Вас есть с собой напарник, пусть понажимает на педаль сцепления, и вы без труда найдете его. Если же никого рядом нет, смотрите данное изображение: тросик сцепления проходит сверху коробки передач
Для регулировки троса нам необходимо будет 2 ключа на “17”. Механизм натяжения состоит из двух гаек, контрящая и натяжения.
Ослабляем контрящую гайку и подтягиваем гайкой натяжения. Вы увидети, как тросик сцепления подтягивается в сторону передней части вашего ВАЗ 2108, 2109, 21099. После подтягивания сцепления садим в машину и нажимаем на сцепление. Если вы не чувствуете изменений, повторяйте процедуру снова до тех пор, пока не добьетесь нужного результата. Как только вы подтянули сцепление до нужного Вам уровня, подтягиваем контрящую гайку. Готово!Примечание: не перетягивайте сцепление, а то в один момент тросик лопнет.Хотите защитить свое авто? Вам поможет защита для картера и КПП ВАЗ 2108.
Цена тросика в магазине: 200-300 рублей.

Если вы всё-таки порвали тросик сцепления, то читаем дальше. Процедура будет аналогична подтягиванию тросика сцепления. Первым делом нам надо ослабить тросик сцепления, чтобы вытащить его из кронштейна крепления.

Далее вытаскиваем тросик сцепления из крепления на вилке коробки передач:

Перемещаемся в салон вашего ВАЗ 2108, 2109, 21099. Там снимаем стопорную скобу с педали сцепления и отсоединяем тросик сцепления от педали:

Теперь осталось последнее действие по снятию старого тросика сцепления. Вынимаем его вместе с резиновой подушки из отверстия. Найдете его в месте перехода сцепления из двигателя в салон. Полностью вытаскиваем тросик сцепления.

Теперь собираем всё в обратном порядке и подтягиваем сцепление. Как уже писали выше, сделать это можно просто и быстро.

Ну вот и закончилась статья по замене и регулировке сцепления. Спасибо. Удачи на дорогах.Обсуждение данной фото инструкции на форуме ВАЗ 2108, 2109, 21099 замена и регулировка троса сцепления
