Замена кулисы на ваз 2110 своими силами

Ни для кого не секрет, что приора имеет врожденную болячку — дребезг карданчика КПП.

Лада Приора Седан конструктор собери сам Бортжурнал Пробег и замена сцепления Практически у всех приор через некоторое резиновый пыльник карданчика КПП разрушается. Одного взгляда достаточно, чтобы вынести вердикт: пыльник изготовлен из пережженной резины, поэтому его хватает ненадолго! Маркировка на пыльнике карданчика была не балаковская.

Было принято решение заменить пыльник приоры на пыльник от калины, а также заменить и сам карданчик КПП приоры на карданчик калины — уж больно его хвалят на различных форумах.

	Родной пыльник карданчика КПП потрескался, а в его «гармошке» даже протерлась дыра
	Приобрел пыльник балаковского производства и тольяттинский карданчик КПП, все от калины
	С карданчиком КПП от калины пришлось немного повозиться: шток карданчика калины длиннее штока приоры примерно на 2 см. Так как возможности сравнить карданчик калины с родным карданчиком у меня не было (он в это время еще стоял на машине), пришлось пилить «вслепую». Я отмерил 1,8 см от края и начал пилить
	Болгарки нет, пилил ножовкой по металлу — ушло на это примерно 40 минут времени, 2 ножовочных полотна и немного сточенный уголок на наждаке))) Пилить очень трудно, поскольку металл крепкий! После того, как отпилил часть штока, с помощью наждака и напильника сделал конусную фаску
	Приступаем к снятию родного карданчика КПП. Ослабляем стяжной хомут, стягиваем порванный пыльник. Далее откручиваем фиксирующий болт, но к сожалению это не так просто сделать: болт промазан красным фиксатором резьбы и никак не получается его открутить. Рожковый ключ проворачивал, «слизывая» грани, а мощная торцевая головка не помещалась, ей мешал корпус коробки передач. В общем, для того чтобы снять фиксирующий, запаситесь накидными ключами. Сама замена пыльника и карданчика занимает от силы 10 минут
	Пилил наугад, но в размер попал поразительно точно — длина штока у родного карданчика КПП приоры и карданчика КПП калины одинаковы!
	Родной карданчик КПП приоры по сути и не карданчик вовсе: он изгибается только в одной плоскости, а калиновский карданчик КПП — в 2-х плоскостях. К тому же, на фото хорошо виден огромный зазор 2-3 мм на родном карданчике приоры
	Пыльники отличаются незначительно, но у калиновского пыльника качество изготовления лучше, чем у родного пыльника приоры
Немного о регулировке. Во время откручивания фиксирующего болта выскочила задняя скорость. Пришлось пассатижами вручную включать нужную передачу, но с первого раза это сделать мы не смогли. Собрав механизм оказалось, что на месте задней передачи получилась первая, а вторую невозможно было включить из-за ограничителя задней скорости. Пришлось все переделывать. Повторная регулировка получилась еще хуже, остались только 3, 4, 5 передачи. Нормально отрегулировать удалось только с 4-го раза, найдя пассатижами заднюю передачу. А нашли мы ее так: сняв кулису и зажав шток карданчика пассатижами, повернули его против часовой стрелки до упора и толкнули шарнир вперед. Для того, чтобы точно убедиться, что мы включили именно задний ход, я завел двигатель и аккуратненько тронулся — машина поехала назад! Сразу оговорюсь, абсолютно ничего с коробкой не случится, ничего не вылетит и не сломается
	Устанавливаем на место карданчик КПП. Немного отрихтовав стяжной хомут, состыковали карданчик КПП с кулисой, установили рычаг в положение задней передачи и затянули стяжной хомут! Проверка показала, что все передачи есть и они прекрасно работают. Ощущения очень приятные, передачи включаются очень мягко и плавно, никаких закусываний. Поперечный люфт рычага не изменился, продольный стал меньше, но эту разницу ни в движении, ни стоя на месте не заметно. Положение рычага немного поменялось, он стал немного ближе к водительскому креслу, но ни за что не задевает, да и с виду этого не заметно, только по ощущениям! Зато за пятой передачей теперь не нужно тянуться так далеко

Как отрегулировать кулису на ВАЗ 2110 своими руками

Замена кулисы ваз-2110: пошаговая инструкция Перед тем как отрегулировать кулису КПП необходимо выполнить ряд подготовительных работ:

1. Загоните авто на яму.
2. Затяните ручник и установите противооткатные упоры.

Способ №1 — регулировка кулисы по задней скорости.

1. Ослабьте хомут.
2. Включите заднюю скорость и расположите рычаг так как вы хотели бы его видеть в этом положении.
3. Затем затяните хомут и проверьте как работает кулиса, устраивает ли вас нынешнее положение рычага и работа кулисы.

Способ №2 — регулировка кулисы по первой скорости.

Этот метод используют, как правило, тогда, когда первый способ не дал результата.

1. Включите первую скорость.
2. Ослабьте хомут кулисы.
3. Проворачивайте привод кулисы против часовой стрелки до тех пор, пока рычаг КПП не начнет упираться в пластиковый стопор задней скорости.
4. Затяните хомут, и проверьте как все работает.

Способ №3 — регулировка кулисы на «нейтралке».

Если у вас отсутствует пластиковый фиксатор ограничитель, регулировка делается по нейтральной передаче.

Чтобы отрегулировать нейтральное положение рычага переключения передач, необходимо точно рассчитать глубину выноса кулисы вашей КПП на кардан автомобиля ВАЗ 2110. Иногда подобные манипуляции заканчиваются появлением раздражающего дребезга рычага.

Если регулировка кулисы ни к чему не привела и с переключением по-прежнему беда — замените кулису полностью или попросите помощи у специалистов.

Казалось бы, такой элемент, как кулиса, нельзя доработать или модернизировать, ведь здесь все предельно просто. Однако, тюнинг возможен и здесь, об этом и поговорим в этой статье, а в качестве примера у нас будет автомобиль ВАЗ-2110. Многие автовладельцы предпочитают менять штатную кулису, потому что у нее слишком длинный ход, вместо нее устанавливают короткоходную. Это хорошо, потому что улучшается четкость переключения и на это тратится меньше времени, но, вместе с тем, автолюбители почему-то забывают о том, что кулиса нуждается в регулировке.

Если регулировки нет, то в скором времени водитель почувствует трудности с переключением скоростей. Работу рекомендуется выполнять вместе с помощником, хотя, при желании, можно все сделать и в одиночку.

В данном случае владелец «десятки» заменил кулису, не стал ее регулировать и у него появились проблемы во время переключения задней и пятой скорости. Регулировку можно сделать по-разному, рассмотрим с вами несколько вариантов.

1. В первом случае регулировка производится по задней передаче. Переключаем коробку в режим заднего движения, после чего лезем под машину и затягиваем хомут. Все, работа закончена, проблема решена. Но что делать, если переключиться на заднюю скорость невозможно? Для этого у нас есть следующий способ.

2. Здесь кулиса «десятки» настраивается при включенной первой передаче. Переключаем ручку КПП на первую скорость, откручиваем болты крепления хомута кулисы, для этого придется лезть под машину. Далее привод нужно прокрутить против часовой стрелки. Крутим до тех пор, пока рычаг КПП не столкнется с пластмассовым фиксатором задней скорости. Теперь нужно лишь закрутить болты хомута и настройка на этом завершена.

Вы хотите настроить нейтральное положение коробки передач? Тогда придется рассчитать посадку кулисы на карданчик «десятки». Итак, мы узнали, что при замене кулисы нужно в обязательном порядке произвести ее регулировку, дабы в дальнейшем не возникло проблем с переключением скоростей. Мало того, мы научились делать своими руками, а это экономит нам деньги. Однако, если вы специалист и делали такую работу впервые в жизни, то идеально собрать механизм будет непросто.

Очень часто после самостоятельной модернизации в коробке передач появляются посторонние звуки. Некоторые не обращают на дребезг никакого внимания и заглушают его музыкой, но мы не из таких, так что нам необходимо устранить причину возникновения звука. Проблема решается достаточно просто, для этого нужно лишь купить пружину и поставить ее на кулису. Эта пружина будет удерживать коробку переключения передач и образование неприятного шума прекратится. Еще раз вернемся к регулировке и повторим, как это делать:

1. Устанавливаем КПП в нейтральное положение.

2. Шток выбора передач проворачиваем против часовой стрелки. Делаем это до тех пор, пока регулировочный штифт не попадет в отверстие штока.

3. Удаляем облицовку рычага коробки передач.

4. После фиксации ручки КПП и штока выбора передач, фиксируем регулировочный болт.

Ход рукоятки коробки передач настраивается индивидуально, делается это путем корректировки длины плеча кулисы.

Замена кулисы

В случае, когда регулировка кулисы не исправила ситуацию, тогда потребуется произвести ее замену. Для этого потребуется приготовить инструмент:

1. Сама деталь (новая кулиса);
2. Плоская отвертка;
3. Гаечные ключи разных размеров;
4. Смазка.

В процессе ремонта нужно:

1. Сидя в салоне снять декоративные элементы (чехол, селектор КПП и прочее). Для работы можно воспользоваться отверткой. Селектор можно снять, просто потянув его вверх.

   Снятие чехла ручки переключения передач

2. Далее, нужно снять пластмассовые накладки и прочую облицовку, которая может мешать работе.

3. Ключом на 10 следует открутить все гайки и болты, которые крепят кронштейн блокировки задней скорости.

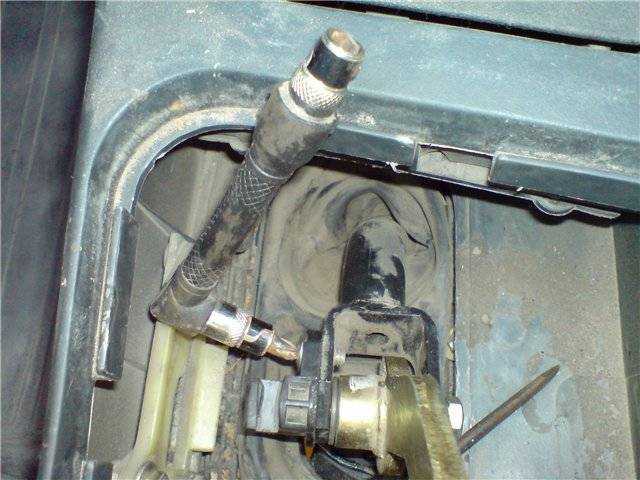

   Отворачиваем гайки и болт кронштейна блокировки заднего хода

4. Сняли.

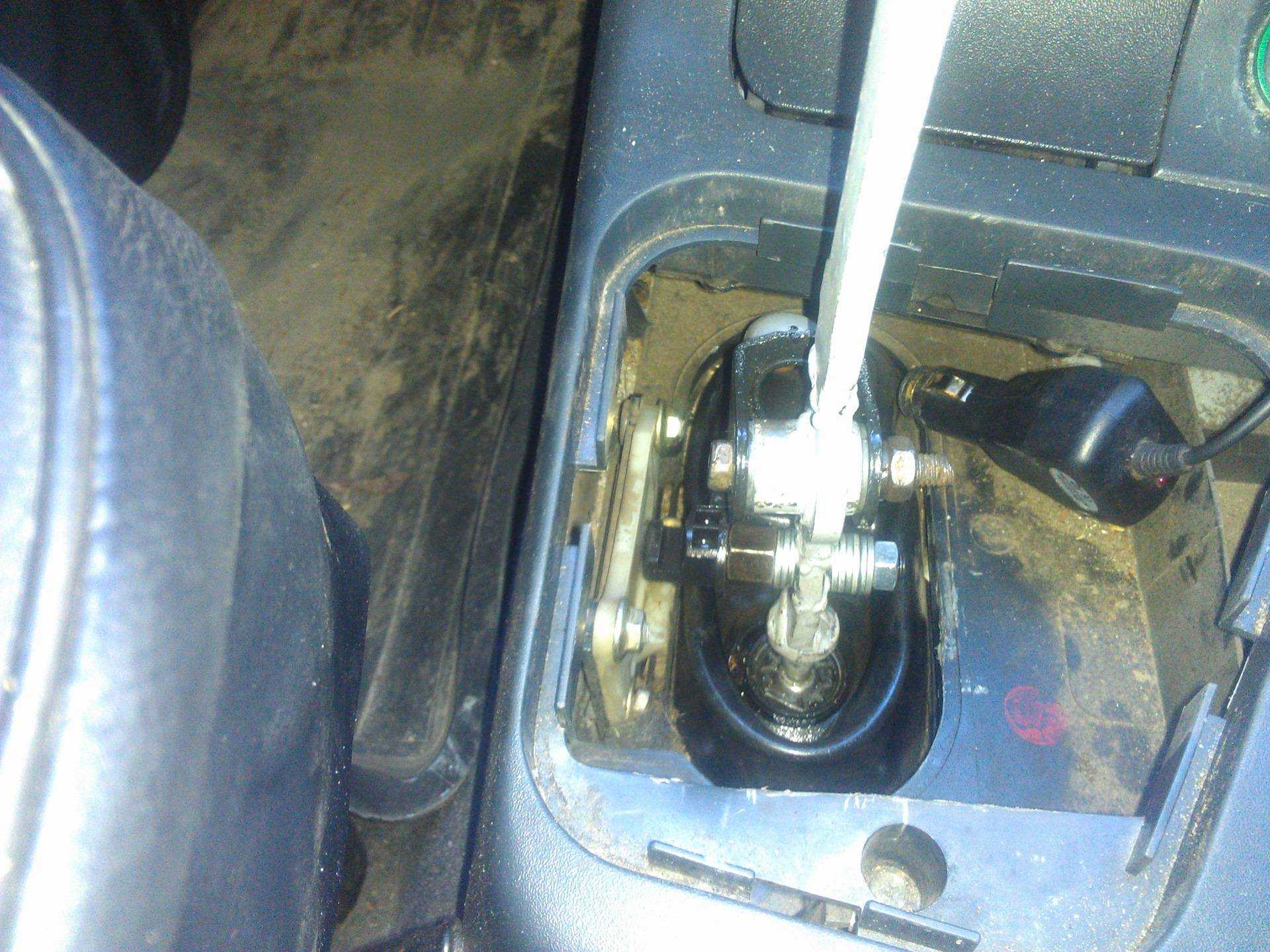

   Доступ к кулисе открыт

5. Затем поменяв ключ на 13, следует открутить болты, которые держат ось рычага коробки передач. Для данной работы удобнее использовать трещотку.





















   Откручиваем болты оси рычага коробки передач

6. Теперь можно снять полностью всю ось. Рекомендуется из селектора изъять все втулки, которые могут быть потеряны в процессе работы.

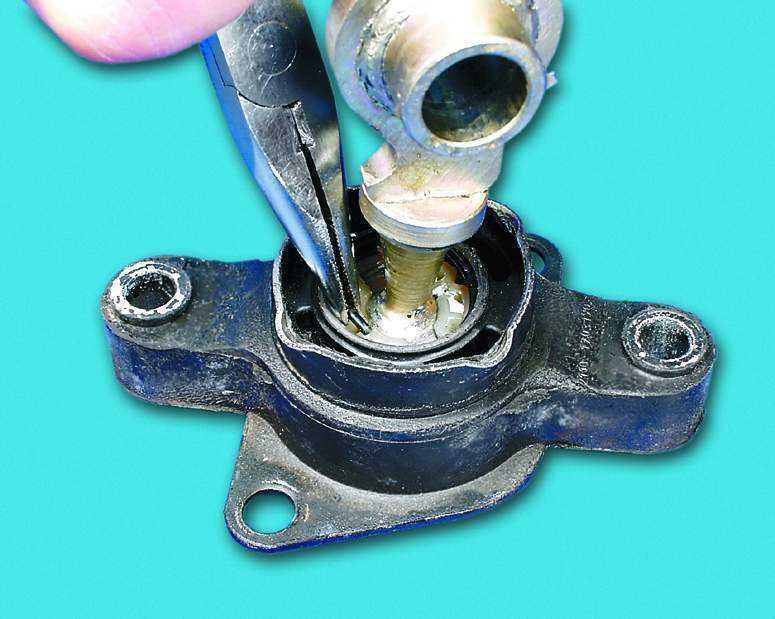

   Вынимаем втулки

7. Теперь следует открутить и снять реактивную тягу с автомобиля, которая крепится к подушке кулисы. Рекомендуется использовать 2 вида ключей.

   Отворачиваем стяжной болт хомута тяги привода

8. Если бы вначале работы не снималась центральная консоль, то снять полностью кулису не было возможности.
9. Необходимо для снятия кулисы, выкрутить 4 винта, которые прикручивают селектор к кузову.

10. Далее, под машиной следует снять подушки кулисы и демонтировать крепление кулисы.

    Снимаем подушки кулисы

11. Теперь можно снимать всю кулису вместе с переключателем передач. Следует внимательно посмотреть на все устройство, поскольку может быть изношена не только кулиса, но и другие детали. А может быть кулиса и не износилась, а только порвалась подушка. Тогда потребуется просто сменить подушку и установить все назад.

    Снимаем кулису вместе с ручкой переключения передач

12. Как правило, когда доходит до снятия данной системы, то кулису приходится менять. Перед заменой нужно смазать ее смазкой. Для этого смазкой следует покрыть все детали, которые имеют физический контакт друг с другом. Смазка позволит избавиться от посторонних звуков и скрипов.
13. Можно поставить кулису назад в обратной последовательности.

После замены следует произвести регулировку. Как показывает практика, подобная работа не отнимает много времени, примерно 1 час работы. Поэтому не стоит сразу ехать в сервис. Лучше проделать ремонт самостоятельно и гордится успешной работой.

Как заменить карданчик кулисы, он же шарнир на ВАЗ 2110-ВАЗ 2112?

Примечание! Снять данный шарнир возможно только на эстакаде, смотровой яме или же если поднять автомобиль, потому что данный шарнир находится под днищем и вам нужно будет подлезть под него чтобы отвернуть оба болта которые его крепят!

Снятие: 1) В начале как вы уже поняли вам нужно будет залезть под автомобиль, после этого разыщите там пыльник (Указан стрелкой) и сам шарнир который находится под этим пыльником, так вот после этого возьмите в руки два ключа и одним держа болт от проворачивания, ослабьте чуть-чуть гайку этого болта как показано на рисунке, а после того как гайка хомута будет ослаблена возьмитесь рукой за тягу и выньте её из шарнира как показано на маленьком рисунке.

Примечание! Прежде чем начать отворачивать гайку болта стяжного хомута, перетащите пыльник в сторону коробки чтобы он не мешал, а после того как вы отсоедините тягу то перетащите пыльник в её сторону и тем самым полностью снимите его с автомобиля!

2) Теперь вам нужно будет отвернуть ещё один болт, который крепит шарнир в передней его части за шток выбора передач, поэтому после того как данный болт будет откручен вы можете потянуть за шарнир и спокойно снять его с того места где он установлен.

Примечание! Когда будете устанавливать новый шарнир, вам нужно будет попасть этим болтов в отверстие в штоке выбора передач, поэтому приблизительно запомните в каком месте располагается этот болт после установки нового шарнира в это же место и заверните его, чтобы он попал в отверстие штока выбора передач!

Установка: Установка нового шарнира производится в обратном порядке снятию, но только когда будете устанавливать шарнир кулису обязательно нужно будет отрегулировать, а иначе передачи будут включаться не чётко и вместо к примеру первой передачи как было сказано ранее, может запросто включится задняя. (О том как отрегулировать кулису, см. в статье под названием: «Замена кулисы на ВАЗ »)

Дополнительный видео-ролик: Если вы хотите по подробней изучить как же снимается шарнир и устанавливается, тогда просмотрите чуть ниже видео-ролик в котором всё наглядно показано:

Эта популярная доработка, которая заключается в установке на ВАЗ 2110 безлюфтового карданчика от Калины. который устанавливается на кулису КПП. Так как карданчик представляет собой шарнир без люфта, то он способствует уменьшению поперечного хода рычага, также возрастает четкость включения передач. Какие еще изменения после такого тюнинга Вас могут ожидать ?

Правильное название карданчика от Лада Калина: Шарнир тяги привода управления коробки передач (безлюфтовый). Номер по каталогу 1118-1703160. В простонародье — рюмка. Цена около 350 рублей.

Видео, которое дает наглядно понять в чем разница между штатным карданчиком ВАЗ 2110 и шарниром Лада Калина :

Чтобы заменить карданчик «десятки» потребуется яма, ключи на 10 и 13:

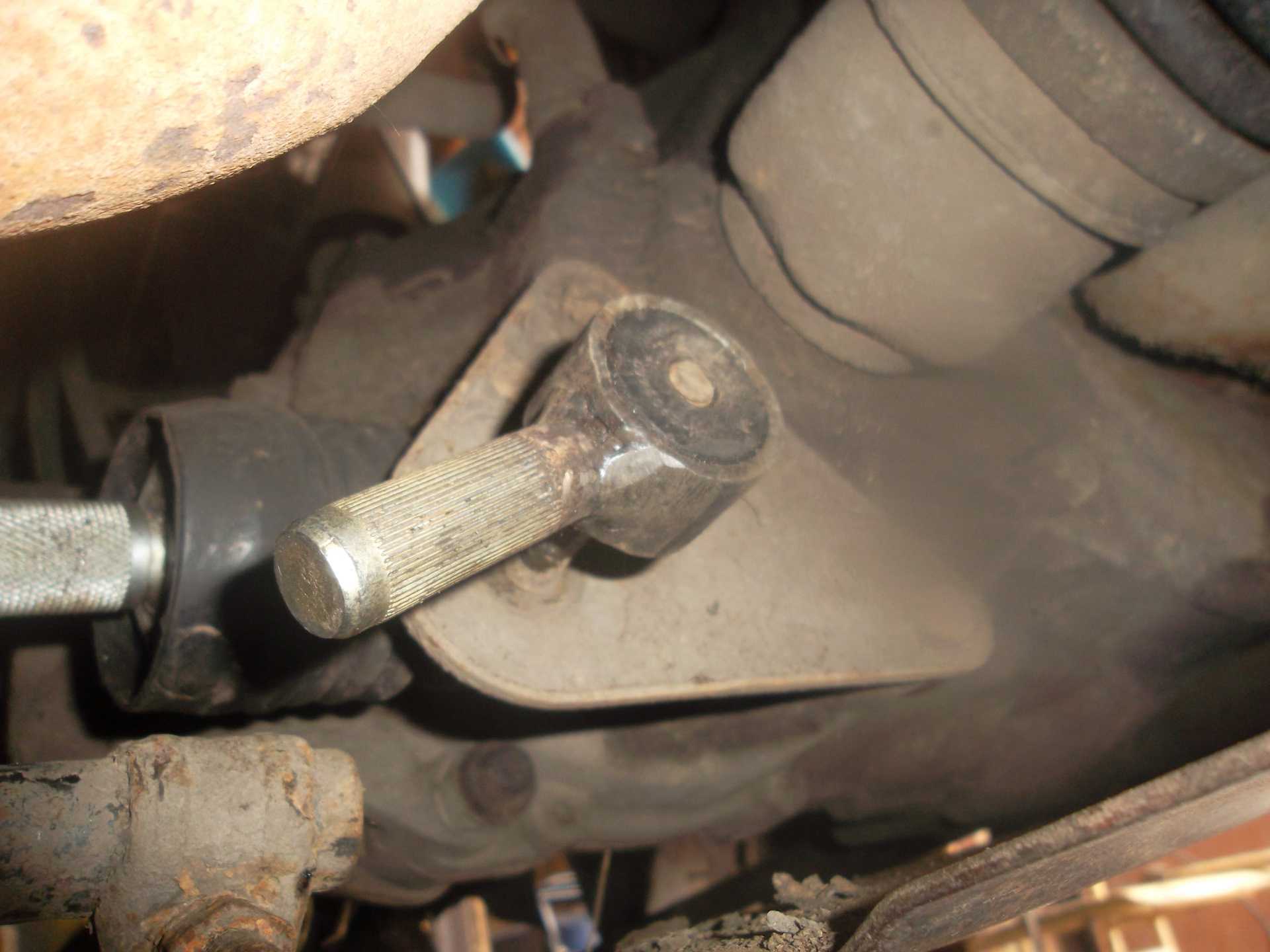

1. Шарнир тяги привода управления коробки передач скрыт под пыльником.
2. Снимаем пыльник и сдвигаем его к КПП.
3. Ослабляем болт хомута на 13, немного разжимаем его и сдергиваем кулису с шарнира. Затем откручиваем болт на 10, фиксирующий шарнир на штоке выбора передач и снимаем шарнир.
4. Устанавливаем новый шарнир без люфта на шток выбора передач и закрепляем его болтом на 10. Чтобы он не отворачивался от вибраций смазываем его фиксатором резьбы.

Одеваем пыльник и кулису на место и регулируем ее. После этого делаем пробный заезд. Если все хорошо, то затягиваем хомут.

Есть мнение, что перед установкой рюмки нужно немного отпилить ее кончик, на самом деле все прекрасно устанавливается и без отпилов. После регулировки рычаг КПП располагается ровно по середине.

Впечатления от безлюфтового карданчика Лада Калина на ВАЗ 2110

Кажется, что поперечный ход рычага уменьшился. Особенно чувствуется разница во время движения, чем на стоянке. Включения передач стали более четкие, нет «рыскающих» движений рычагом.

Однако, не стоит забывать и о вибрации КПП. Если раньше эти колебания передавались на кулису и частично гасились люфтом штатного карданчика, то теперь они в полной силе переходят на ручку КПП, что вызывает дребезг, с которым со временем приходится бороться .

• Прочее
• Двигатель
• Рулевое управление
• Электрооборудование
• Трансмиссия
• Тормозная система
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Ремонт

Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.

Разборка выполняется следующим образом.

• Снимите кожух с ручки вашей коробки переключения передач.
• Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
• Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.
• Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
• Проводя демонтажные работы, обязательно изучайте состояние всех элементов.
• Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.

Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.

1. В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
2. Если деформировалась втулка, ее потребуется заменить на новую.
3. Проверьте отверстие оси рычага на предмет износа.
4. Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
5. Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.

Замена сальника

Достаточно часто владельцы ВАЗ 2110 сталкиваются с ситуацией, когда после стоянки под машиной они обнаруживают следы масла. Варианта здесь два — износился масляный фильтр или возникли проблемы с сальником.

По мере замены сальника вы сможете параллельно произвести осмотр и смену таких элементов как подушка, карданчик, пыльник.

Но давайте обо всем по порядку. Первым делом проверьте, действительно ли это сальник, а не фильтр. Если с фильтром все хорошо, тогда загоняем автомобиль на яму или находим другой способ оказаться под днищем вашего ВАЗ 2110. Предварительно не лишним будет посмотреть видео материалы относительно сложившейся у вас ситуации.

1. Внимательно осмотрите пыльник. Если из коробки передач через сальник вытекает масло на вашем авто, его следы обязательно останутся на пыльнике.
2. Отогните пыльник. Так вы сможете добраться до карданчика, отсоединить его и получить доступ к манжете.
3. Демонтировать карданчик сначала нужно от рычага, а уже потом от самой кулисы. Не наоборот.
4. Карданчик снят, потому двигаемся к сальнику.
5. Манжета с коробки переключения передач снимается при помощи крючка и шила. Потому заранее позаботьтесь о наличии этих инструментов у вас под рукой.
6. Теперь на место старого сальника устанавливается новый. Народные умельцы приспособились использовать обычную крышку от пластиковых бутылок. Если приноровиться, то получается очень легко менять сальник.
7. Выполнив замену элемента, верните все демонтированные компоненты на свои места. Если некоторые из них нуждаются в замене или уже заметны следы износа, лучше поменять сразу. Вряд ли вам захочется через пару недель повторять ту же операцию и валяться под собственным автомобилем.

Ремонт не даст желаемого результата, если регулировка была проведена с допущением ошибок. Чтобы сделать все аккуратно и грамотно, воспользуйтесь помощью напарника. Один будет работать под автомобилем, второй подсобит из салона.

Плюсы и минусы короткоходной кулисы

Среди водителей ходит стереотип, будто установка КК приводит к тому, что при переключении передач можно легко промахнуться мимо нужной. Проблема есть, но возникает она из-за неправильного подхода к модернизации автомобиля. Помимо кулисы необходимо поставить и новый кардан коробки передач. Лучшим решением будет деталь от Лады Калины, так как кардан в новых моделях не подвержен люфтам. Даже если КК будет изготовлена своими руками, кардан нужно поставить заводской.

Следующий стереотип заключается в том, что такая модернизация быстро разрушает коробку передач. Речь идет о второй передаче, которая одинаково изнашивается и с обычной деталью, и с короткоходной. Эта проблема присутствует в Самаре еще с ВАЗ 2109. Третий стереотип такой: при монтаже кулисы в КПП нужно подпиливать пластик в приборной панели. Если устанавливается качественная самодельная КК или деталь от Калины, то никаких манипуляций с пластиком совершать не нужно. Также рекомендуется вместе с КК установить и спортивные синхронизаторы, так как на них увеличивается нагрузка после такого тюнинга.

Как отрегулировать правильную работу кулисы на ВАЗ 2110 — 2112

На автомобилях марки ВАЗ 2112 кулиса настраивается настраивается аналогичным образом, как и для десятой модели (смотри схематическое фото агрегата). Работы легко и просто выполнить одному человеку самостоятельно в условиях своего гаража. Если вам повезет, настройку можно завершить буквально за считанные минуты. Скоро вы узнаете почему.

Порядок действий при настройке кулисы на примере “десятки” будет следующим:

1. 1. Загоняете автомобиль на смотровую яму, эстакаду, либо поднимаете днище домкратом. В последнем случае не забудьте о перестраховке.
2. 2. Должны быть обязательно включена первая скорость на КПП. Приложите для этого все возможные усилия.
3. 3. Далее тормозим автомобиль при помощи ручного тормоза. Для перестраховки его несрабатывания под задние колеса авто подкладываем предохранительные противоукатные бруски.
4. 4. Спускаетесь под днище автомобиля и находите там крепежный хомут, удерживающий наконечник карданчика. Прослабляете его.
5. 5. Теперь необходимо утопить ручку рычага КПП в крайнее левое положение (любые иные смещения не допускаются). Удерживаете кулисы в таком положении.
6. 6. Спустившись под днище авто, обратно фиксируете хомут на наконечнике шарнира.
7. 7. Если все сделано верно — можно вас поздравить, настройка завершена. Можно проверять работу КПП.

Рассмотрим конструкцию КПП

Пятиступенчатая КПП ВАЗ 2110 состоит из двух валов, имеет пять передач переднего входа, одну заднюю, оснащена синхронизаторами для переключения передних передач. Она конструктивно объединена с дифференциалом и главной передачей.

Корпус КПП ВАЗ 2110 изготовлен из сплава алюминия и состоит из 3-х частей: картера КПП (7), картера сцепления (25) и задней крышки картера КПП (1). Между частями нанесен бензомаслостойкий герметик-прокладка. Гнездо картера оснащено специальным магнитом, на котором собираются металлические остатки износа.

Первичный вал (5) представляет собой блок с ведущими шестернями, которые постоянно сцеплены с ведомыми шестернями передач переднего хода. Полый вторичный вал (40) оснащен съемной ведущей шестерней главной передачи (17). На этом валу находятся ведомые шестерни передач переднего хода 31 – 1-я, 33 – 2-я, 34 – 3-я, 36 – 4-я, 38 – 5-я и соответствующие им синхронизаторы 32 – для 1-й и 2-й, 35 – для 3-й и 4-й и 39 – для 5-й.

На валах установлены передние роликовые подшипники (18, 12) и задние шариковые (3, 37). Радиальное расстояние в шариковых подшипниках не должно превышать 0,04 мм, в роликовых – 0,07 мм. На вторичном валу под передним подшипником (18) находится маслосборник (19), предназначенный направлять поток масла внутрь вала к ведомым шестерням.

Дифференциал является двухсателлитным. Предварительный натяг в роликовом коническом подшипнике (29) регулируется путем подбора толщины кольца (28), которое установлено под наружным кольцом дифференциала в гнезде картера МКПП. На фланце коробки дифференциала прикреплена ведомая шестерня главной передачи (27).

В конструкцию привода управления МКПП ВАЗ 2110 входит рычаг (3) переключения передач (ПП), шаровая опора (6), тяга, шток ПП (14), механизмы выбора и ПП. В местах крепления рычага передач и тяги к штоку при сборке наносится специальный клей для резьбы. Винты, с помощью которых осуществляется крепление рычага и шарнира, имеют различное покрытие, длину и момент затяжки.

При осевом перемещении силового агрегата во время движения машины возможно самопроизвольное выключение передач. Чтобы не допустить такой ситуации, привод управления МКПП оснащен реактивной тягой (9). Одним концом она связана с силовым агрегатом, к другому крепится обойма шаровой опоры (5) рычага ПП. Ко внутреннему штоку выбора передач (14) прикреплен рычаг штока (10), действующий на 3-хплечий рычаг механизма ПП (11). Этот механизм изготовлен как отдельный узел и прикрепляется к плоскости картера сцепления (13).

Внутри корпуса механизма ПП (1) закреплены две оси. Одна – ось рычага (4) ПП оснащена 3-хплечим рычагом и двумя блокировочными скобами (8, 13), через которые проходит направляющая ось (3) блокировочных скоб. Вторая ось фиксирует блокировочные скобы, не давая им возможности проворачиваться.

Для включения передач переднего хода предназначено плечо рычага (2), для заднего хода – плечо рычага (11), на третье плечо действует рычаг штока ПП. На оси (7) установлена вилка включения заднего хода (10). В верхней части КПП находится сапун (14), через который осуществляется сообщение с атмосферой.

Все детали МКПП при работе должны смазываться, поэтому в КПП ВАЗ 2110 заливают трансмиссионную жидкость. Уровень жидкости контролируется с помощью щупа и должен находиться между максимумом и минимумом.

Ремонт

Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.

Разборка выполняется следующим образом.

• Снимите кожух с ручки вашей коробки переключения передач.
• Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
• Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.
• Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
• Проводя демонтажные работы, обязательно изучайте состояние всех элементов.
• Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.

Меняем пыльник

Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.

1. В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
2. Если деформировалась втулка, ее потребуется заменить на новую.
3. Проверьте отверстие оси рычага на предмет износа.
4. Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
5. Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.

Замена сальника

Достаточно часто владельцы ВАЗ 2110 сталкиваются с ситуацией, когда после стоянки под машиной они обнаруживают следы масла. Варианта здесь два — износился масляный фильтр или возникли проблемы с сальником.

По мере замены сальника вы сможете параллельно произвести осмотр и смену таких элементов как подушка, карданчик, пыльник.

Демонтажные работы

Но давайте обо всем по порядку. Первым делом проверьте, действительно ли это сальник, а не фильтр. Если с фильтром все хорошо, тогда загоняем автомобиль на яму или находим другой способ оказаться под днищем вашего ВАЗ 2110. Предварительно не лишним будет посмотреть видео материалы относительно сложившейся у вас ситуации.

1. Внимательно осмотрите пыльник. Если из коробки передач через сальник вытекает масло на вашем авто, его следы обязательно останутся на пыльнике.
2. Отогните пыльник. Так вы сможете добраться до карданчика, отсоединить его и получить доступ к манжете.
3. Демонтировать карданчик сначала нужно от рычага, а уже потом от самой кулисы. Не наоборот.
4. Карданчик снят, потому двигаемся к сальнику.
5. Манжета с коробки переключения передач снимается при помощи крючка и шила. Потому заранее позаботьтесь о наличии этих инструментов у вас под рукой.
6. Теперь на место старого сальника устанавливается новый. Народные умельцы приспособились использовать обычную крышку от пластиковых бутылок. Если приноровиться, то получается очень легко менять сальник.
7. Выполнив замену элемента, верните все демонтированные компоненты на свои места. Если некоторые из них нуждаются в замене или уже заметны следы износа, лучше поменять сразу. Вряд ли вам захочется через пару недель повторять ту же операцию и валяться под собственным автомобилем.

Ремонт не даст желаемого результата, если регулировка была проведена с допущением ошибок. Чтобы сделать все аккуратно и грамотно, воспользуйтесь помощью напарника. Один будет работать под автомобилем, второй подсобит из салона.

Коробка передач в автомобилях ВАЗ 2110 – это один из самых задействованных динамических элементов. Из-за этого узел часто расшатывается, что делает эксплуатацию автомобиля неудобной. Трясущийся рычаг переключения передач – это довольно часто явление в отечественных авто. Бороться с этим дефектом можно двумя способами: постоянно регулировать КПП или сделать кулису короткоходной – процесс может быть выполнен самостоятельно. Также можно приобрести ремкомплект КПП от другой модели ВАЗ, где уже изначально идет короткоходный карданчик.

Чем же хороша короткоходная кулиса? Во-первых, она гарантирует надежную работу коробки переключения передач в течение длительного срока. Во-вторых, короткоходная версия способствует увеличение четкости смены скоростей ВАЗ, в том числе – в модели 2110. Этого вполне хватит, чтобы сделать эксплуатацию силовой установки более комфортной, ведь для коробки важна плавность, ход и четкость переключения передач.

Зачем в ВАЗ-2110 нужна кулиса

Кулиса находится в коробке передач (КПП), которая, в свою очередь, необходима, чтобы изменять скорость движения машины и обозначать направление, например, задний ход или передний. Кулиса позволяет также выключить силовой узел и полностью остановить ВАЗ-2110.

Теперь о том, для чего нужен узел. Он создан для передачи вращательных движений, начиная от коленчатого вала и завершая ходовой частью автомобиля. Чтобы включилась передача хотя бы на минимуме, шестеренке малой окружности следует зацепиться на ведущем валу с большой звездой вала, являющегося ведомым. С помощью рычага, расположенного на коробке передач, осуществляется переключение подвижных деталей с ползунами, а значит, и изменение скорости движения ВАЗ-2110.

Коробка передач не может работать исправно, если имеются нарушения функций кулисы. Для чего кулиса встроена в КПП? Она отвечает за одновременное движение ползунов и случайное движение 2-х передач в одно и то же время.

Если кулиса настроена и отрегулирована неверно или старая деталь не подлежит ремонту, тогда работоспособность коробки передач будет очень сильно страдать.

изготовление и установка коротходной кулисы на ВАЗ 2109

Тюнинг Ваз 2109 своими руками: изготовление и установка коротходной кулисы на ВАЗ 2109

Короткоходная кулиса довольно популярна среди автолюбителей. Этот современный тюнинг, прежде всего, хорош тем, что благодаря своим размерам позволяет сократить ход рычага коробки при переключении передач. При этом переключение передач становится намного четче. Результат установки короткоходной кулисы дает превосходный результат: четко, быстро, приятно. Но есть и два минуса: цена новой кулисы и повышенное прилагаемое усилие при переключении передач.

Сегодня короткоходную кулису на ваз 2109, как и на другие автомобили, можно приобрести практически в любом автомагазине. Причем довольно завешенная цена не останавливает автовладельцев – многие предпочитают один раз переплатить, зато потом получать удовольствие от езды.

В принципе короткоходная кулиса по своей конструкции не особо отличается от стандартной и, внимательно изучив ее суть, сделать короткоходную кулису своими руками не составит особого труда. Причем времени на это уйдет не более получаса.

Схема принципа работы короткоходной кулисы ваз 2109

Рассмотрим схему. Точки OF обозначают рычаг КПП в нейтральном положении. Для включения передачи нужно переместить тягу (точка крепления тяги к рычагу – точка В) на расстояние АВ. При этом набалдашник рычага переключения передач (точка F) пройдет расстояние FE и переместится в точку E. Наша задача сократить это расстояние перемещения ручки рычага. Для этого рычаг OF увеличивается в длину до точки Н. Делается это в месте под шарниром на длину BD. Так как коробка ПП осталась та же, расстояние, на которое перемещается шарнир, осталось таким же: АВ = СD. Судя по схеме, расстояние FE гораздо меньше расстояния HG, что означает уменьшение расстояния перемещения ручки рычага. Теперь не нужно искать по салону, как ручку передач, так и потом саму передачу.

Теперь об изготовлении и установке. Вам понадобится:

• сварочный аппарат
• болгарка с отрезным кругом (или ножовка по металлу)
• два металлических фрагмента для удлинения рычага
• карданчик от Калины.

Работа по установке коротходной кулисы на ВАЗ 2109 проходит в несколько этапов

1. Приготовить «Калиновский» карданчик.
2. Снять стандартную кулису с автомобиля.
3. Болгаркой сделать разрезы в двух местах.
4. Далее устанавливаются и ввариваются два фрагмента необходимых размеров: кусочек трубы и кусочек листового металла.

   Короткоходная кулиса готова. Перед тем, как установить ее на место в автомобиль, кулису нужно отшлифовать и покрасить. При установке отрегулировать положение рычага переключения передач. Установив короткоходную кулису на свой ваз 2109, вы получите удобство и комфорт своими руками и с минимальными затратами.
