Замена лампы ближнего света на ладе калина своими руками: инструкция

Какие причины выхода ламп из строя?

В качестве главной причины выступает обычное перегорание. Такое явление достаточно распространено среди семейства Лада Калина. За один сезон владелец может заменить от одного до нескольких комплектов этих осветительных элементов.

В числе иных, наиболее распространенных причин, побуждающих лампочку констатировать свою неисправность, присутствуют:

Негерметичного корпуса фары, в связи с чем на колбу рассматриваемого нами элемента попадает пыль и грязевые отложения, вызывая повышенный нагрев.
Нестабильное напряжение, генерируемое в бортовой сети. Это сопровождается характерными скачками, провоцируя силовой элемент лампочки преждевременно перегореть.
Пришел в негодность предохранитель, состоящий в цепи питания лампочек.
Произошло окисление или подгорание контактной группы, непосредственно коммутирующей с устройством ближнего света.

Также кроме выше обозначенных факторов на ресурс лампы непосредственное воздействие проявляет качество ее изготовления. Определение причин поломки можно доверить специалисту, поскольку в таком случае всем компонентам бортовой сети, непосредственно связанным с данным осветительным элементом LADA Kalina, будет проведено тщательное диагностирование. На основании этих действий последует актуальный вердикт, и будут назначены меры по устранению всех присутствующих неполадок, вероятно, потребуется замена лампы ближнего света.

Почему не горит подсветка панели приборов на «Лада Калина»

Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.

Демонтаж панели приборов

В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.

Для снятия панели приборов понадобятся следующие инструменты:

набор ключей;
крестовая и плоская отвёртка разной длины.

Порядок демонтажа панели приборов на «Лада Калина»:

Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.

Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.

Видео: снятие приборного щитка

Сбилась регулировка яркости

Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.

Проблемы с предохранителем

Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.

Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.

Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.

Проблемы с проводкой

Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.

Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.

Проблемы с лампочками

Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.

Заменить их самостоятельно несложно:

Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.

Видео: замена лампочек

https://youtube.com/watch?v=dZQLqFb7gmI

Сгорела плата

В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.

Меняем лампочки ближнего света

Подготовка к замене

Перед началом процедуры тщательно подготавливаемся. Запасемся потребным инструментом и новыми лампами. Исключаем возможность касания пальцами к колбам устройств. Здесь помогут хлопчатобумажные перчатки, чистая ветошь и спирт.

Устанавливаем Лада Калина 2 на ровную поверхность
Активируем стояночный тормоз.
Обесточиваем сеть путем съема клеммы с минусового вывода АКБ.
При замене правой лампы понадобится демонтаж бачка под омывающее вещество.

Существует методика замены лампы после полного демонтажа блок-фары, однако мы поговорим о том, как избежать процедуры снятия устройства и заменить осветительный элемент из подкапотного отсека.

Порядок демонтажа фонарей

Важно знать, что в системе фонарей «Лады Калины 1118» есть:

корпус;
стекло (поликарбонат);
лампа;
светоотражатель;
проводка;
заглушка фонаря;
декоративная вставка (маска).

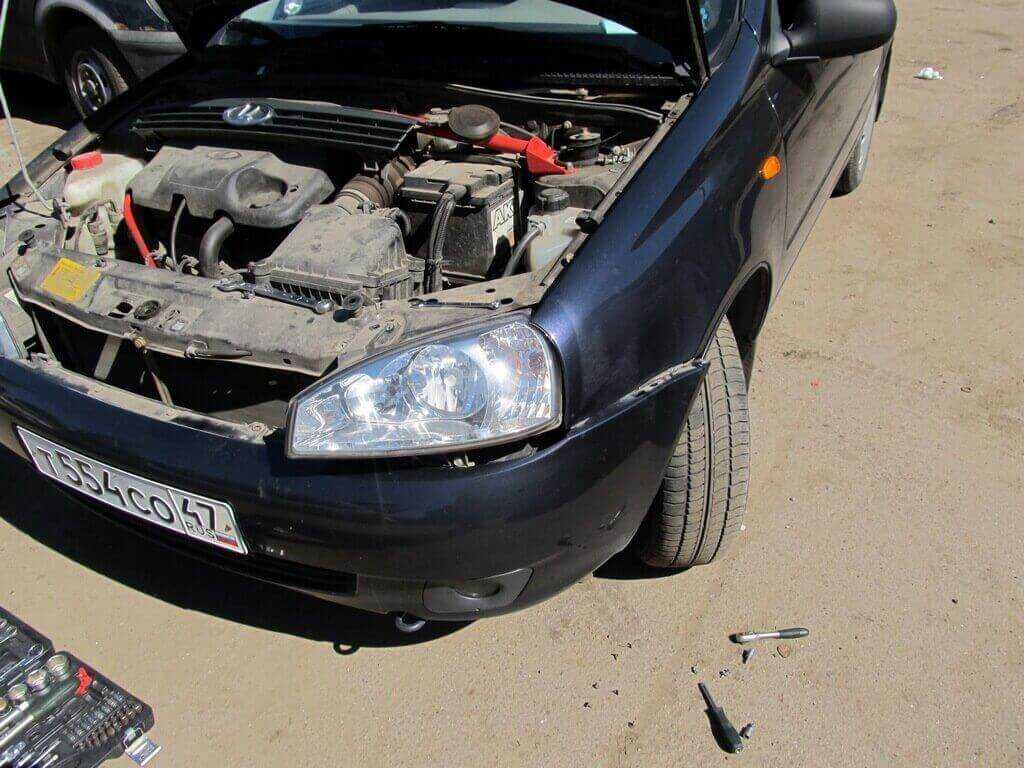

Для того чтобы заменить фару на модели 1118, необходимо сначала снять передний бампер. После этого можно получить доступ к винтам, расположенным как сверху, так и снизу крепления фары. После этого необходимо отсоединить все жгуты проводов, прежде чем вынимать фару в сборе.

Разборка передней оптики

Необходимые инструменты и детали:

ключи на 8-м и 10-ть;
плоские и крестовидные отвертки в наборе;
новые компоненты системы освещения.

Набор инструментов

Чтобы отрегулировать блок-фары на «Ладе», необходимо выполнить следующие действия:

Снимите корпус воздушного фильтра и блок охлаждающей жидкости.
Извлеките заглушку птф с помощью отвертки.
Открутите болт крепления нижнего элемента освещения с помощью ключа на 10 мм.
Открутите болты, расположенные в верхней части блок-фары, которые находятся ближе к радиатору, с помощью ключа на 8 мм.
Открутив крестовой отверткой большого размера, выньте винт, который удерживает его на месте относительно крыла автомобиля.
Раздвиньте блок-фару «Лада Калина» так, чтобы можно было отодвинуть от нее ближайшую к радиатору часть и отсоединить нижние крепления от места посадки.
Снимите короткой головкой оба болта, которые крепят вашу фару к железной конструкции.
Наконец, вытяните фару на себя, ни в коем случае не повредив ее лакокрасочный слой.

После выполнения этих действий вы можете собрать все обратно, как было раньше!

Как заменить лампу ближнего света Калина с кузовом хэтчбек, седан, универсал

Выполнить замену абсолютно нетрудно. Для этого не нужно иметь особые знания и навыки. С такой задачей справится даже неопытный автовладелец. Единственное, необходимо действовать последовательно и четко. Итак, замена лампы состоит из следующих этапов:

Для начала надо открыть капот.
Затем отключить питание, сняв клемму с АКБ.
Бачок омывателя также стоит снять для удобства.
Далее снимается резиновая крышка-чехол.
Потом нужно вытащить лампочку, сдавив пальцами фиксатор-защелку.
Затем вытаскивается лампочка и отключается от нее клемма.

Иначе можно неправильно подсоединить новую фару, из-за чего придется обращаться к мастерам. Если вы чувствуете, что эта работа вам не под силу, лучше сразу доставьте машину в технический сервис, где все процедуры выполнят за вас. Безусловно, за это придется заплатить, но зато результат будет максимальным.

Как снять, поменять и отрегулировать фару Lada Kalina (универсал, хэтчбек): замена и тюнинг лампы

Устройство и особенности оптики на Калине

Перед тем, как произвести разбор передних или задних фонарей или поменять лампочки в оптике Калина универсал, седан или хетчбек, давайте разберемся в ее устройстве:

внешнее стекло, предназначенное для защиты источников освещения и предотвращения попадания в них влаги и пыли;
пластмассовый корпус, на который фиксируются основные компоненты;
прорезиненный уплотнитель между корпуса фары и стеклом используется для обеспечения герметичности конструкции;
источники освещения ближнего и дальнего света, а также поворотные огни;
пластмассовый отражатель, расположенный внутри корпуса, характеризующийся наличием зеркальной поверхности и использующийся для отбивания света ламп.

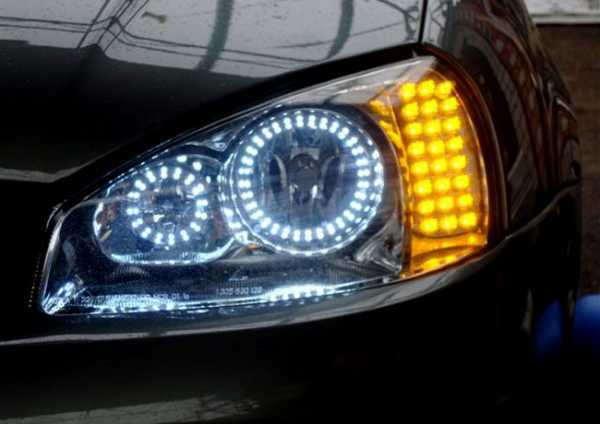

Диодная оптика Калины Если фонари будут не отрегулированные, это может принести неудобства не только автовладельцу, но и водителям встречных машин. Если владелец авто сможет правильно отрегулировать фары, это позволит оптимально освещать не только дорогу, но и обочину. При этом оптика не будет слепить встречных водителей.

При работе ближнего освещения включаются только соответствующие лампочки. Если же водитель активирует дальний свет, то включаются источники дальнего и ближнего освещения. Непосредственно сама фара для Калины оснащается электромеханическим приводом и ее без проблем можно настроить, используя корректор. Сам корректор установлен на центральной консоли, поэтому регулировка производится из салона. Регулятор подключается к приводу, находящемуся непосредственно в фаре, при помощи проводки (автор видео – канал Лада Калина).

Демонтаж и ремонт оптики

Одной из самых распространенных неисправностей в работе оптики, если не брать во внимание выход из строя источников освещения, является повреждение стекла фары. Если поврежден сам фонарь, то его придется снимать и разбирать, чтобы поменять стекло

Как разобрать фару и как производится замена лампы стоп-сигнала:

Для начала нужно открыть багажник и отодвинуть влево источник освещения стоп-сигнала. На лампу стопового сигнала Калина необходимо нажать и провернуть влево, таким образом, устройство можно будет извлечь из места монтажа. Процедура установки производится в обратной последовательности. Если же вам нужно заменить стекло, то для этого придется снимать бампер. Для этого нужно выкрутить соответствующие крепления. После демонтажа бампера необходимо отсоединить все разъемы с проводкой, которые подключены к оптике. Выполнив эти действия, можно открутить нижние фиксаторы фонаря, для этого воспользуйтесь гаечным ключом. После этого аналогичные действия производятся с верхними болтами, фиксирующими оптику. Когда все винты будут выкручены, саму оптику можно демонтировать. Следующим этапом будет непосредственно ремонт стекла

Вам нужно вытащить фару на себя и осторожно извлечь прорезиненный уплотнитель. Обычно он фиксируется на фонаре достаточно крепко, поэтому, скорей всего, вам придется использовать канцелярский нож для того, чтобы разрезать резинку. После того, как корпус фары и стекло будут отсоединены друг от друга, по периметру корпуса следует удалить все остатки клея и уплотнителя

После того, как корпус фары и стекло будут отсоединены друг от друга, по периметру корпуса следует удалить все остатки клея и уплотнителя

Для этого вам также потребуется воспользоваться канцелярским ножом, а если остатки мелкие, то используйте наждачную бумагу. Удостоверьтесь в том, что поверхность на корпусе чистая и на ней нет следов уплотнителя и грязи. Перед тем, как установить новое стекло, корпус по периметру установки необходимо будет обработать растворителем. Это позволит обезжирить поверхность, благодаря чему плотность прилегания нового стекла будет максимальной. Далее, нанесите клей на новый уплотнитель и соедините само стекло с корпусом. Герметичность конструкции должна быть оптимальной, в противном случае может возникнуть проблема запотевания стекол оптики изнутри. Придавите фару с обеих сторон, чтобы линза максимально прочно соединилась с корпусом. На данном этапе ремонт можно считать завершенным, сборка производится в обратном порядке. При монтаже фонарей их необходимо будет заново отрегулировать.

Как самому заменить лампы

Самостоятельно поменять лампочку в Калине несложно. Время, затраченное на работы, зависит от навыков водителя и размера рук. Некоторые владельцы меняют световые приборы за 15-20 минут без снятия фары, а другие мучаются больше часа и в конечном итоге демонтируют оптику.

В момент замены используются тканевые перчатки. Это помогает защитить кожу рук, а также предотвращает контакт с колбой. При касании остаются отпечатки пальцев, которые нагреваются при включении света и через некоторое время прожигают тонкое стекло.

Во время работ откручивается клемма батареи во избежание короткого замыкания, которое приведет к выгоранию плавкой вставки в блоке предохранителей.

Дальний модуль

Замена лампы дальнего света проще, чем в ближнем модуле, так как крышка расположена ближе к решетке радиатора.

Для выполнения операции потребуется:

Заглушить мотор Калины.
Открыть крышку капота.
Снять защитный пыльник на тыльной стороне фонаря.
Аккуратно отключить пластиковую фишку.
Открыть фиксатор.
Вытащить лампу.

Сборка осуществляется в обратном порядке. При установке клеммы нужно проверить контакты и при необходимости зачистить с помощью плоской отвертки, наждачной бумаги или специального химического спрея.

Ближний свет

Замена лампы ближнего света на Ладе Калине зависит от опыта владельца и подразделяется на два типа:

Без снятия фары.
С демонтажем модуля.

Большинство владельцев Калины не могут заменить лампу в левой фаре из-за ограниченного пространства. В таком случае придется попросить более ловкого знакомого или самостоятельно демонтировать осветительный прибор для удобства.

Для смены ламп на установленной оптике:

Открутить корпус фильтра около левой фары и отодвинуть его в сторону двигателя.
Отсоединить клемму моторчика омывателя, вывернуть винты и убрать бачок в сторону.
Открыть уплотнители модулей света.
Демонтировать колодку с проводами.
Отвести пружинный фиксатор.
Вынуть деталь.

Сборка фары с новой запчастью осуществляется в обратном порядке.

Для демонтажа фар нужно открутить решетку, крепление модулей и отключить контактную фишку. Снятую оптику поставить на удобную поверхность и заменить элементы света.

Габарит и ДХО

В Калине первой генерации габариты установлены под крышкой ближнего рефлектора.

Замена не отличается от работ в ближнем отделении фары, однако для отсоединения лампы она поворачивается против часовой стрелки. Водители часто устанавливают вместо родного источника света диод, который обладает ярким свечением и способен отработать большее количество часов.

Замена ламп ДХО на Калине второй генерации:

Открыть капот.
Найти пластиковый фиксатор в нижней части фонаря около решетки радиатора.
Повернуть влево на 90°.
Потянуть на себя.

Дневные ходовые лампы не содержат галогена в колбе, поэтому их можно брать руками при установке. К деталям без газа относятся элементы заднего хода, которые меняются путем отгибания обшивки в багажном отделении. Для замены лампы стоп сигнала Калины универсал придется открутить пластиковую заглушку на пятой двери, отсоединить фишку и вытащить старую запчасть.

Поворотник

Если габаритная лампочка на Калине находится в свободном доступе, то к модулю поворотника добраться сложнее.

Чтобы поставить новую лампу, нужно:

Открутить винты, удерживающие воздухозаборную бочку и бачок с омывающей жидкостью.
Отодвинуть детали к двигателю.
Нащупать пластмассовый патрон и повернуть его в левую сторону.
Лампа из посадочного места вынимается небольшим нажатием и поворотом влево на 90°.

Чтобы поставить новую деталь, нужно:

Установить ее в патрон.
Нажать и повернуть вправо до упора.

Готовый элемент монтируется в штатное отверстие. Проверить работу света можно с помощью включения соответствующей клавиши на панели приборов Калины.

Противотуманки

При замене света противотуманок потребуется частичный демонтаж локера. Для этого нужно:

Вывернуть колесо в сторону моторного отсека.
Открутить винты и отщелкнуть клипсы в месте крепления с бампером.
Отогнуть подкрылок.
Повернуть световую лампу влево до упора.
Потянуть на себя.
Отключить штекер.

Для монтажа нового источника света в ПТФ нужно предварительно защелкнуть разъем, вставить деталь в фонарь и повернуть вправо.

После проведения работ нужно проверить правильное функционирование света и отрегулировать угол положения рефлектора. Исправный свет на автомобиле обеспечивает хорошую видимость в любых условиях и безопасность на дороге.

Что делать, если противотуманки все равно не светят

Нередко случается так, что причина отказа противотуманного фонаря заключается не в перегоревшей лампе. Что еще может вызвать подобную неисправность? Таких вариантов немного:

Скачок напряжения в бортовой сети, вызвавший перегорание предохранителя. Обычно такая проблема вызвана плохим контактом клемм аккумулятора, генератора или при включении/выключении мощной нагрузки. Устраняется заменой предохранителя противотуманок на новый с таким же номиналом.
Окисление клемм и колодок питания ПТФ. Выявляется визуальным осмотром. Все питающие колодки разъединяются, контакты осматриваются и при наличии постороннего налета чистятся.
Короткое замыкание. Может быть вызвано перетиранием изоляции питающего ПТФ провода об кузов и замыканием на него. При этом, как правило, сгорает предохранитель, и замена его на новый приводит к такому же результату. Неисправность устраняется визуальным осмотром жгута проводов, питающих ПТФ, с последующей изоляцией поврежденного места.
Обрыв питающего провода. Провода питания могут как переломится от вибрации, так и отгореть при замыкании на кузов. В последнем случае обычно сгорает предохранитель. Если новый предохранитель не сгорает, но противотуманный фонарь так и не светится, нужно осмотреть жгут проводов, найти и устранить обрыв.

Подбор и замена ламп Лада Калина 1 — лампа ближнего, дальнего света, птф

Несколько лет назад правительство утвердило закон, согласно которому в дневное время суток необходимо передвигаться на автомобиле либо с включенным ближним светом фар, либо с ДХО (дневными ходовыми огнями). В результате, автомобильные лампы ближнего света, стали перегорать значительно чаще. Лада Калина первого поколения тому не исключение. Те, кто не пожелал ездить с ближним светом фар, устанавливают дневных ходовые огни. В Калине 1 в отличии от второго поколения модели нет ДХО, поэтому приходится ездить с ближним светом фар. Из нашей инструкции вы узнаете как заменить лампы в передней блок фаре, а так же причины по которым эти лампы могут не работать.

Какие лампы устанавливаются в передней блок фаре Лада Калина 1

Лампа ближнего света — H7 12v/55w
Лампа дальнего света — h2 12v/55w
Лампа габаритов — w5w 12v/5w
Лампа указателя поворотов — PY21W 12v/21w

Чаще всего перегорают лампы ближнего света и передних габаритов, так как при включенном ближнем свете габариты так же работают.

Как мы уже указали выше, в ближнем свете устанавливаются лампы H7. С этим типом цоколя сегодня предлагается большое количество ламп самого разного качества. Устанавливать советуем только качественные и проверенные лампы, которые уже зарекомендовали себя.

PHILIPS H7-12-55 LONGLIFE ECO VISION (4-хкратный ресурс) цена лампы от 400 руб (лампа устанавливается с завода)
PHILIPS H7-12-55 +30% Vision цена лампы от 300 руб (с увеличенной яркостью)
PHILIPS H7-12-55 +130% X-TREME VISION 3700К цена набора от 1500 (считаются одними из самых ярких галогенных ламп)
OSRAM H7-12-55 Ultra Life (3-хкратный ресурс) цена от 400 руб (так же как и филипс иногда устанавливалась с завода)
OSRAM H7-12-55 +30% Super цена лампы от 300 руб (лампа с увеличенной на 30% яркостью аналогично philips)
OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED цена комплекта от 1500 руб (На 110% больше света чем у обычной лампы)
BOSCH H7-12-55 Pure Light цена лампы от 250 руб
МАЯК H7-12- 55 цена за лампу от 90 руб (недорогой китайский аналог)
GE H7-12-55 (PX26d) (General Electric) цена за лампу от 180 руб

Если вы хотите, чтобы лампы ближнего света служили максимально долго, следует остановиться на лампах

PHILIPS H7-12-55 LONGLIFE ECO VISION
OSRAM H7-12-55 Ultra Life

Эти лампы с увеличенным сроком службы, поэтому служат дольше обычных ламп или ламп с увеличенной яркостью. Однако отметим, что некоторым владельцам света на автомобиле с этими лампами не хватает.

Если мало света, можно установить лампы с увеличенной яркостью +30% или +110, +130% — но надо быть готовым к тому, что перегорают они быстрее простых ламп. Использовать их в качестве дхо не рекомендуем.

OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED
PHILIPS H7-12-55 +130% X-TREME VISION 3700К

При установке подобных ламп, лучше установить ходовые огни и ездить днем на них, чтобы не «жечь» дорогие лампы с увеличенной яркостью.

Почему не горит лампа ближнего света фар на Калине?

Если вы заметили, что перестала работать лампа ближнего света фар на Калине, причин может быть несколько. Для устранения следует поочередно проверить каждую из причин.

Перегорела лампа
Плохой контакт колодки лампы
Сгорел предохранитель

Первым делом проверьте предохранитель фары на которой не горит лампа. На каждую фару идет свой отдельный предохранитель. В Калине это F12 и F13. Вытащите предохранитель и проверьте его визуально, если целый, значит проблема в колодке, либо самой лампе.

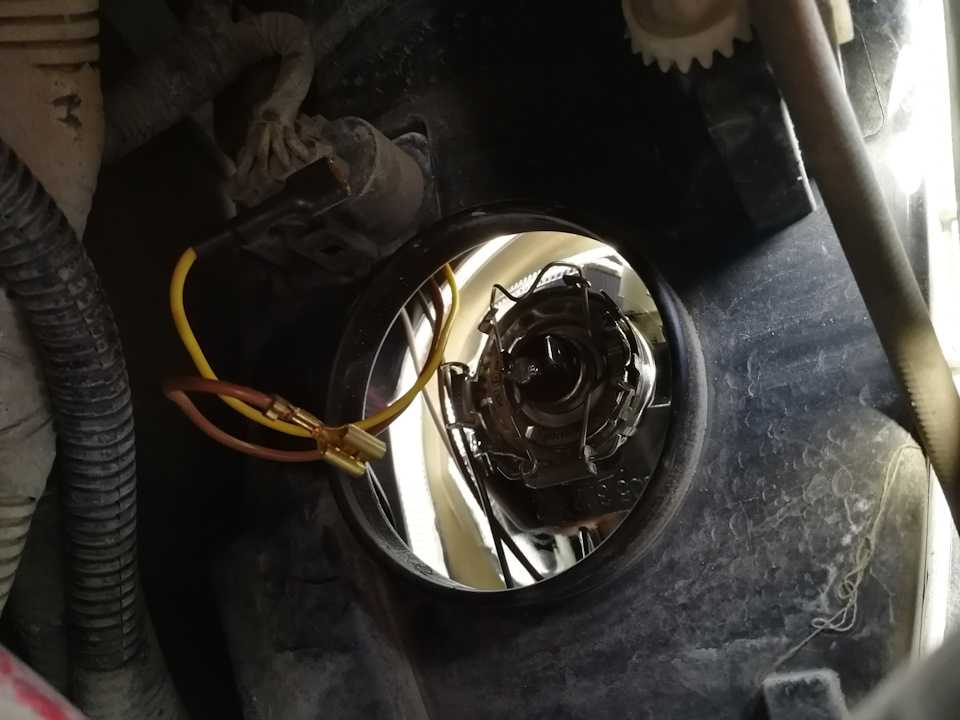

Открываем капот и снимаем резиновый пыльник фары с лампы ближнего света фар

Снимаем колодку с лампы и убираем ее в сторону

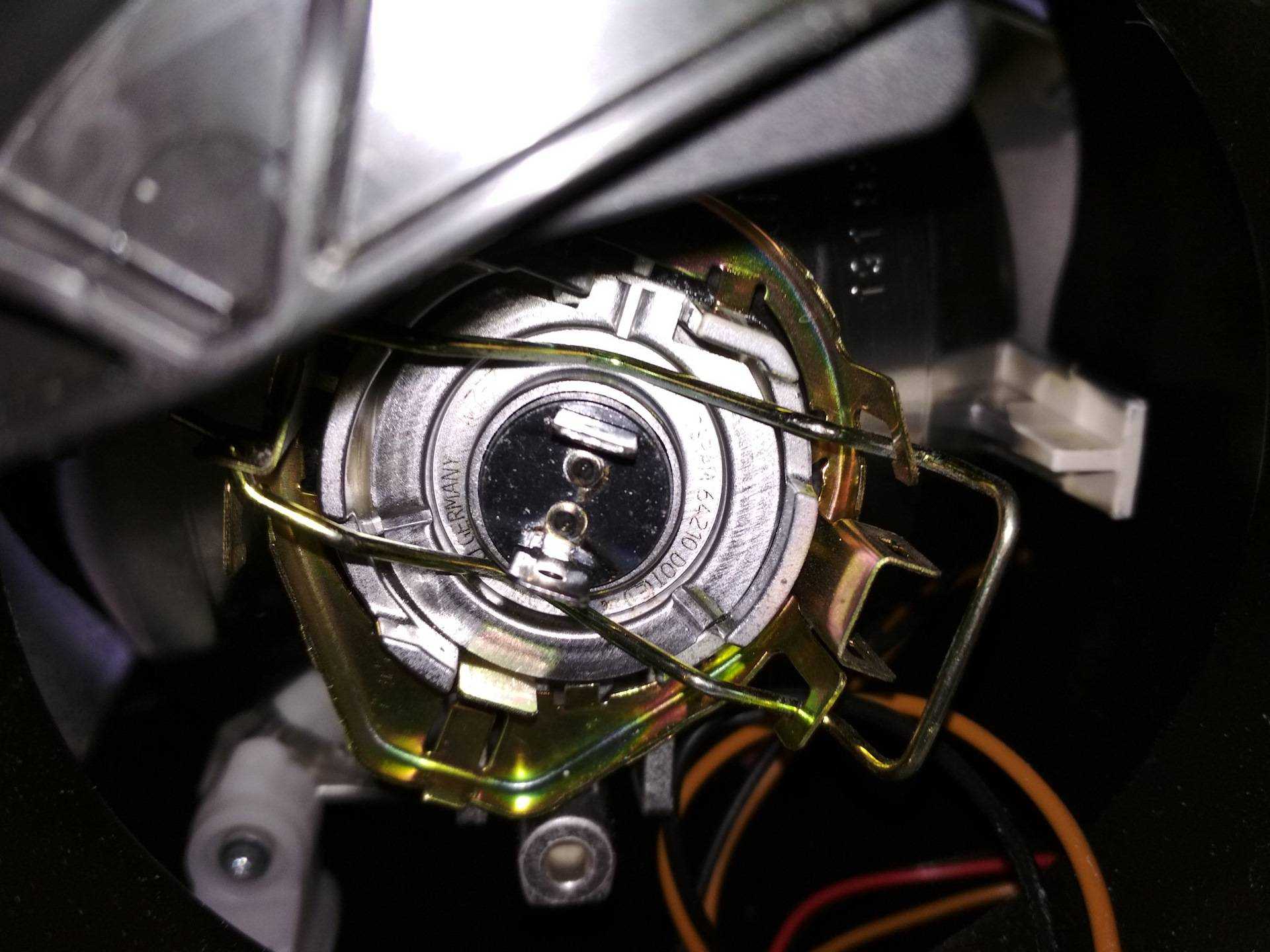

Нажимаем на пружинный фиксатор, слегка отводим его в сторону и поднимаем наверх.

Вытаскиваем старую лампу, устанавливаем новую и производим сборку в обратной последовательности

Снимаем резиновый пыльник с лампы дальнего света

Отсоединяем колодку проводов от лампы

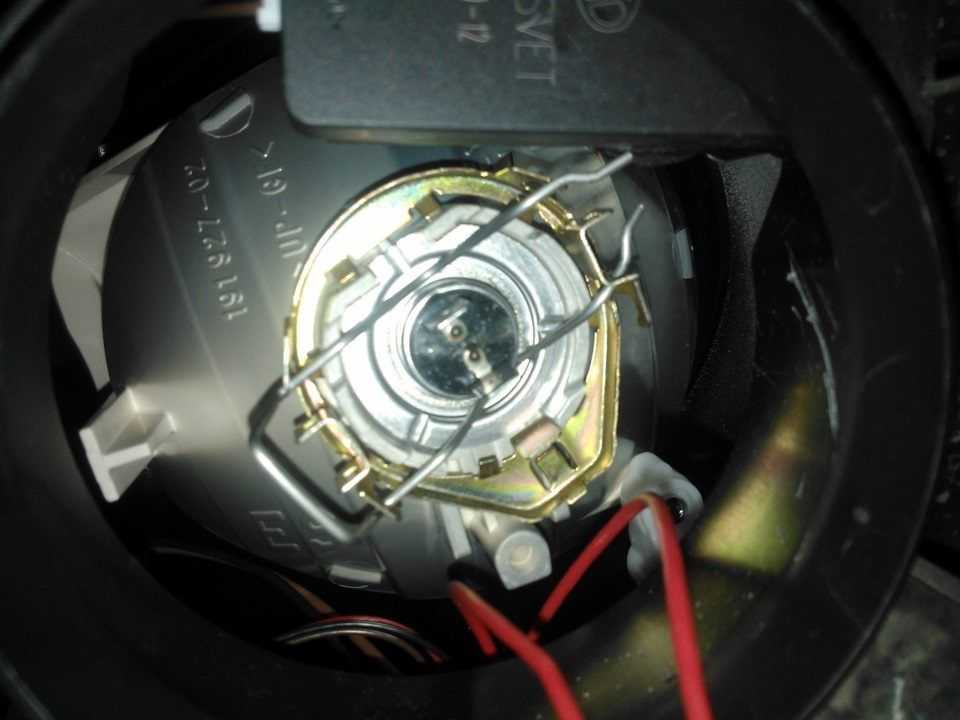

Отжимаем металлический фиксатор лампы и вынимаем лампу.

Устанавливаем новую лампу и производим сборку

Лампа габаритного света на Калине 1 располагается там же где и лампа ближнего света.

Аккуратно берем патрон двумя пальцами и вытаскиваем его из посадочного места

Вынимаем старую лампу из патрона и устанавливаем новую

Поворачиваем патрон лампы против часовой стрелки на пол оборота и вытаскиваем его

Нажимаем на лампу в патроне и поворачиваем против часовой стрелки на пол оборота, вынимаем и устанавливаем новую

На этом замена ламп в передней блок фаре закончена.

При замене ламп ближнего и дальнего света фар не трогайте лампы за колбы. А если дотронулись, колбу лампы необходимо протереть спиртом.
