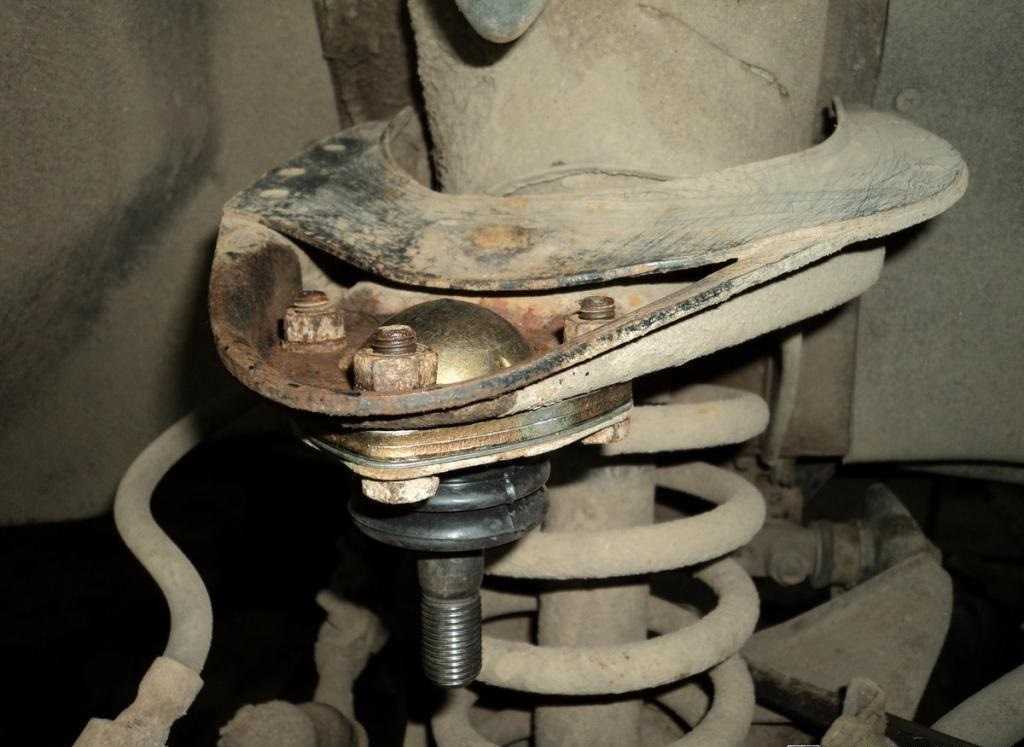

Замена шаровых опор на ваз 2107

Как собственноручно поменять шаровые опоры на классике на примере ВАЗа 2107

Начнем с того, почему так важно, чтобы замена шаровых опор 2107 была произведена вовремя. Дело в том, что она изнашивается от регулярной езды по очень плохим дорогам, которые обычно встречаются в пригороде. Если вовремя не заметить характерного постукивания где-то около передних колес, то рано или поздно придется торчать в глубокой гадкой луже на каком-нибудь перекрестке, ибо, въехав в эту лужу, старая испорченная опора просто не выдержит, и тогда выбраться спокойно вы вряд ли сможете

Стоит отметить, иногда опоры выскакивали даже без «предупредительных сигналов». Поэтому когда производите какой-либо самостоятельный ремонт автомобиля, даже если он совсем незначительный, проверьте лишний раз состояние шаровой, а заодно и смежных с ней деталей

Если вовремя не заметить характерного постукивания где-то около передних колес, то рано или поздно придется торчать в глубокой гадкой луже на каком-нибудь перекрестке, ибо, въехав в эту лужу, старая испорченная опора просто не выдержит, и тогда выбраться спокойно вы вряд ли сможете. Стоит отметить, иногда опоры выскакивали даже без «предупредительных сигналов». Поэтому когда производите какой-либо самостоятельный ремонт автомобиля, даже если он совсем незначительный, проверьте лишний раз состояние шаровой, а заодно и смежных с ней деталей

Осторожность никогда не повредит

Также, важно уточнить, что нижние и верхние опоры относятся к разряду самых капризных из всех элементов ходовой «классики» ВАЗ 2107. И если большая часть основных деталей очень плохо поддается каким-либо повреждениям, то опоры, так скажем, требуют особого внимания. Поэтому если вы вдруг заметили люфт в одной из них, то не медлите, скорее приступайте к ремонту

Поэтому если вы вдруг заметили люфт в одной из них, то не медлите, скорее приступайте к ремонту.

Быстрая и безболезненная замена шаровых на ВАЗ возможна даже для новичка. Конечно же, человек с опытом справится гораздо быстрее и аккуратнее, но ведь опыта тоже нужно где-то набираться. Перед началом ремонта позаботьтесь о наличии таких вещей: два торцовых ключа на 13, съёмник шаровых опор, рожковый ключ на 22 и монтировка вместе с зубилом на крайний случай. Можно, также, захватить с собой и торцовые ключи на 12, 14, ибо стандартные гайки Ваз по какой-то причине могли быть заменены во время предыдущих ремонтов. Такое тоже случается.

Если в вашем арсенале не имеется съёмника шаровых опор и у вас нет ни времени, ни средств для его приобретения, то, в принципе, можно обойтись наставкой из мягкого металла и кувалдой. Однако этот вариант требует лучшей подготовки и более внимательного обращения, ведь работать кувалдой следует очень аккуратно, насколько это возможно, конечно.

Далее пошагово следуем инструкции:

1. Первым делом необходимо опустить колесные болты. После того, как автомобиль будет поднят домкратом, под кузов нужно установить страховку, и только потом снять колесо. Для этой роли подойдёт деревянный брусок, который завалялся у вас в гараже или любая другая прочная деталь нужного размера.
2. Выкрутите руль до упора в том направлении, с какой стороны вы собираетесь менять опору. Если это нижняя левая шаровая, то руль должен находится в крайнем положении слева.
3. Ключом на 22 открутите гайку шарового пальца . Не переживайте, что не можете выкрутить ее полностью, это особенность конструкции.
4. Распресовываем опору съёмником, только тогда сможет выкрутить гайку до конца. Иногда, правда, шаровой палец крутится вместе с гайкой, в таком случае его следует зафиксировать монтировкой. Если даже с монтировкой ничего не получается, то придется брать в руки зубило. Оно нужно для того, чтобы разрубить гайку. Иногда бывает достаточно просто сделать насечку. Если после этого она все равно не выкручивается, то рубим до тех пор, пока не поддастся. Потом гайку, конечно же, нужно будет заменить.
5. После того, как нам удалось справить с гайкой, необходимо открутить опору от рычага ключом на 13.

Если каждый раз перед установкой тщательно проверять все шаровые опоры, замена ВАЗ 2107 будет производиться гораздо реже, ведь, как правило, уровень износа детали полностью зависит от ее изначального качества и добросовестности производителя. Также не забываем менять пыльник, а также, дополнительно хорошенько смазывать опору.

Обзор рынка производителей шаровых опор для ВАЗ 2107

1. «БелМаг» – изготавливает детали нескольких серий («Оригинал», «Комфорт», «Фаворит»), их признаки:
   • смазка заложена под защитный чехол уже на заводе;
   • деталь рассчитана на применение в сложных дорожных условиях.
2. «Кедр»:
   • имеют цельнокованый корпус;
   • лабиринтная конструкция защитного пыльника;
   • холодная высадка шарового пальца;
   • обкатка алмазными роликами шаровой поверхности;
   • антифрикционный вкладыш для сохранения смазки;
   • нет оснащения заводской смазкой, поэтому перед установкой на автомобиль ее нужно заложить под защитный чехол.
3. «Трек» выпускает детали нескольких серий – «Классика», «Чемпион», «Спорт», «Мастер», «Стиль». Их особенности:
   • подходят для эксплуатации в условиях российского бездорожья;
   • имеют усиленную конструкцию;
   • с дополнительным алюминиевым покрытием.
4. «БЗАК» зарекомендовал себя как качественный и надежный производитель, особенности продукции:
   • усиленная конструкция корпуса шаровой опоры – цельнометаллическая, кованая;
   • с гарантийным периодом эксплуатации в 50 тысяч километров;
   • повышенные антифрикционные и износостойкие свойства, благодаря запатентованной добавке «Люгам»;
   • палец выполнен способом холодной высадки, что придает ему дополнительную прочность;
   • наличие резинового чехла для защиты конструкции.

Как можно убедиться, прочитав описания шаровых опор различных производителей, их качество во многом зависит от технологии производства комплектующих конструкции. Поэтому старайтесь произвести еще и визуальный осмотр детали: она не должна содержать резких кромок, особенно на шаровом пальце. Будьте внимательны в своем выборе, так как от этого зависит ваша безопасность.

http://autoflit.ru/1817-kakie-luchshe-sharovye-opory-postavit-na-vaz-2107-beskonechnyy-remont.htmlhttp://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/sharovyie-oporyi-na-vaz-2107-kakie-luchshe.htmlhttp://pol-z.ru/zamena-sharovyih-opor-na-vaz-2107/http://zapchasti.expert/podveska/sharovaya-opora/sharovaya-opora-na-vaz-2107.htmlhttp://ladaautos.ru/vaz-2107/kakie-sharovye-opory-na-avtomobil-vaz-2107-luchshe.html

Можно ли ездить с разбитой шаровой опорой

Конструкция шаровой опоры выполнена таким образом, чтобы исключить возможность выпадения пальца из отверстия даже при очень сильном износе. Полностью разрушиться деталь может только в крайних случаях. Например, под воздействие очень большого механического усилия на детали подвески либо при долгой эксплуатации транспортного средства с неисправным узлом.

Если шаровые шарниры начали стучать, нужно понимать, что управление таким транспортным средством несет опасность жизни и здоровью не только вам, но и окружающим. Появление даже незначительного скрипа или стука подвески при проезде по лежачим полицейским или неровностям дороги, должны настораживать автовладельца. Провести самую простую проверку можно даже в полевых условиях, для этого не нужно иметь специальных приспособлений и сложных устройств.

Замена стартера на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!Стартер – как никак но без него было бы трудно, потому что если данного агрегата не будет, то кто тогда будет заводить машину. Конечно можно выйти из машины, чуть её толкнуть включить скорость и она заведётся, но зачем такие трудности нужны? Поэтому и был придуман стартер, благодаря котором автомобиль можно будет завести лишь от прокрутки личинки замка зажигания. Но со временем данный агрегат выходит из строя и поэтому его приходиться менять на новый, но о том как его заменить знает не каждый, и поэтому мы специально для вас подготовили инструкцию в картинках, по замене стартера на автомобилях «Классического» семейства.

Примечание!Для замены вам нужно будет запастись: Основным набором гаечных ключей «на 10» и «на 13», а так же вам нужно будет ещё взять с собой отвёртку, головку «на 10» и удлинитель для данной головки!

Когда нужно менять стартер?Его нужно менять, если:

• Он стал очень плохо крутиться и в связи с этим он по долгу стал заводить двигатель у автомобиля.  (В данном случае стартер так же можно будет починить, о том как починить его смотрите в статье под названием: «Ремонт стартера на ВАЗ»)
• А так же его нужно менять, если он вообще перестал заводить двигатель у автомобиля и тем самым ремонту он уже тоже не подлежит.

Как заменить стартер на ВАЗ 2101-ВАЗ 2107?

Примечание!Обязательно прежде чем начинать заменять данный агрегат, убедитесь что его работоспособность не связана с другими причинами, допустим разрядилась аккумуляторная батарея, или же окислились её клемы, или же проводка которая идёт на стартер не исправна!

А так же ещё учтите тот факт, то что замену стартера нужно осуществлять на смотровой канаве, а иначе его будет неудобно и очень проблематично снять с автомобиля!

Снятие:1) Для начала ослабьте затяжку хомута, который крепит шланг подвода теплого воздуха к корпусу воздушного фильтра.

2) Затем ослабьте затяжку хомута, который крепит шланг уже к самому воздухозаборнику.

3) И после чего снимите данный шланг с двигателя автомобиля.

4) Следом ослабьте нижнюю гайку, которая крепит воздухозаборник.

5) Далее отверните уже верхнюю гайку, которая крепит этот же самый воздухозаборник.

6) И после чего снимите данный воздухозаборник с двигателя автомобиля.

7) Теперь отверните обе гайки, которые крепят теплоизоляционный щиток к двигателю.

И после чего воспользовавшись удлинителем совместным с торцевой головкой, отверните оставшийся болт, который крепит теплоизоляционный щиток к кронштейну правой опоры двигателя. (О том как отвернуть оставшийся болт,  который крепит теплоизоляционный щиток к кронштейну, см. в самом низу статьи в рубрике «Для новичков!»)

9) После отворачивания болта, снимите теплоизоляционный щиток с двигателя.

10) Далее отверните нижний болт, который крепит стартер.

11) После чего отверните оставшиеся два верхних болта, которые так же крепят стартер.

12) Сдвинув стартер немножко вперед…(Продолжение в пункте 13)

13) Отсоедините колодку проводов от вывода тягового реле стартера на стартере.

14) Затем отверните гайку, которая крепит провод, к верхнему контакту тягового реле.

15) И после чего отсоедините провод от верхнего контакта, а так же снимите при этом болт с гайкой которые этот контакт удерживали.

16) Далее снимите стартер с двигателя автомобиля.

Установка:1) Установка нового стартера осуществляется в обратном порядке снятию.

Важно!1) Перед началом работы отсоедините «минусовую» клему, от аккумулятора! (О том как отсоединить данную клему, см. в статье: «Про аккумулятор»). Для новичков!Вопрос: Как отвернуть болт крепления теплоизоляционного щитка, к кронштейну правой опоры двигателяОтвет: Воспользовавшись удлинителем совместным с торцевой головкой «2», отверните болт «1» крепления теплоизоляционный щиток к кронштейну правой опоры двигателя

Для новичков!Вопрос: Как отвернуть болт крепления теплоизоляционного щитка, к кронштейну правой опоры двигателяОтвет: Воспользовавшись удлинителем совместным с торцевой головкой «2», отверните болт «1» крепления теплоизоляционный щиток к кронштейну правой опоры двигателя.

Дополнительный видео-ролик:Чтобы более подробно понять то как нужно заменять стартер, посмотрите интересный видео-ролик в котором процесс замены будет подробно описан:

Типы подвесок

От того, какой конструкции установлен этот элемент подвески, может зависеть и способ его проверки. Всего встречается два вида подвесок:

• Однорычажная (Макферсон) – ее конструкционные особенности заключаются в том, что верхняя часть колеса и его ступица закреплены на стойке, а внизу оно опирается на рычаг, который соединен с шаровой опорой. Такой тип конструкции чаще встречается на недорогих автомобилях.
• Многорычажная – данный механизм предусматривает наличие сразу двух рычагов, а именно сверху и снизу, на которые закрепляется поворотный кулак. Так как в конструкции два рычага, то и шарниров тоже два – по одному на каждую сторону.

В подавляющем большинстве случаев на транспортных средствах установлены однорычажные типы подвески, но мы рассмотрим, как проверять оба варианта.

Методы проверки шаровой опоры

Если есть основание полагать, что неисправна шаровая опора, то следует, в первую очередь, применить самые простые диагностические приемы. Значительная часть методик проверки может быть выполнена без использования специальных инструментов и оборудования.

Типы шаровых опор

Целесообразность выполнения тех или иных действий при проверке работоспособности элементов подвески будет обусловлена типом применяемых на автомобиле шаровых опор. На современных автомобилях могут применяться в качестве передней подвески системы двух типов:

1. Однорычажная (тип МакФерсон): представляет собой независимую конструкцию, состоящую из корпуса, пружины, амортизатора. Деталь в нижней части опирается на рычаг, а верхним соединительным элементом прикреплена к кузову автомобиля.
2. Двухрычажная: основным отличием конструкции этого типа заключается в наличие 2 рычагов (верхнего и нижнего). К каждому соединительному элементу такой конструкции крепится поворотный кулак, соответственно в такой конструкции с каждой стороны передней подвески используется по два шаровых шарнира.

Подавляющее большинство современных автомобилей изготавливается с использованием однорычажной подвески.

Срок службы шаровых опор

Раньше времени шаровые опоры могут выйти из строя только при эксплуатации автомобиля в условиях разбитых дорог, механического повреждения или в том случае, когда замена изделия осуществлялась с применением запасных деталей низкого качества.

В современных автомобилях оригинальные запчасти могут эксплуатироваться до 100 тыс. км пробега, но при бережной эксплуатации транспортного средства этот период может быть существенно увеличен. На машинах, изготовленных более 20 лет назад, могут быть установлены шаровые опоры устаревшей конструкции, срок службы которых не превышает периода пробега в 30 тыс. км.

Проверка пыльника шаровой опоры

Во время проведения диагностики шарового шарнира обязательно следует посмотреть на состояние пыльника. Это резиновый элемент, который препятствует попаданию внутрь механизма влаги, пыли и другого мусора с дороги в процессе эксплуатации автомобиля. Пыльник относится к расходным материалам, поэтому подлежит периодической замене.

Под воздействием перепада температур, времени и других факторов, резина постепенно рассыхается и на ее поверхности появляются трещины. Через них в узел начинает попадать пыль, песок и другой мусор. Смешиваясь со смазкой, он образует абразив, который будет мешать нормальной работе механизма и постепенно разрушать металлические поверхности опоры.

Именно поэтому важно периодически проверять пыльник на наличие трещин, мусора и качество смазки. В случае обнаружения повреждений, его нужно заменить новым

Иначе вы сокращаете сроки службы опоры. Проводя замену пыльника, полость нужно обязательно заполнить свежей смазкой – «Литолом», ШРБ-4 или аналогами.

Как Поменять Рулевой Редуктор На Ваз 2107 ~ SIS26.RU

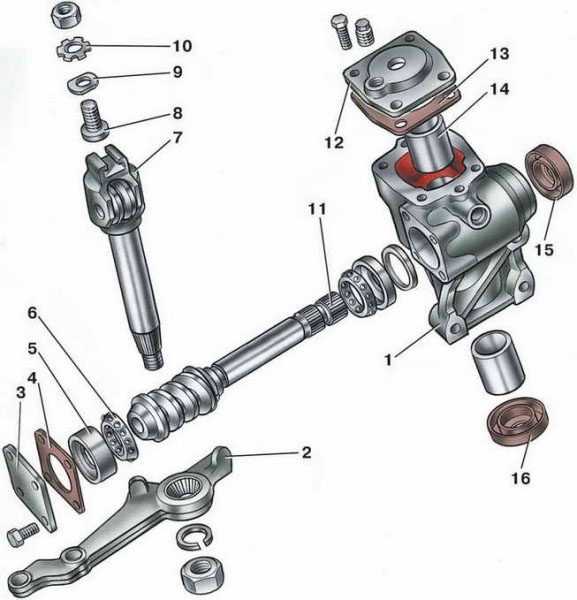

Как изменить рулевой механизм для ВАЗ 2107

Для выполнения работ по снятию и установке рулевого механизма ВАЗ 2107 требуется помощник.

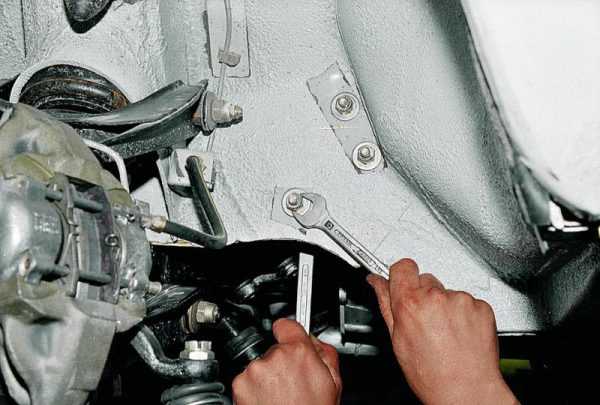

Снятие редуктора рулевого управления от автомобиля ваз 2107 1. Мы устанавливаем автомобиль ВАЗ 2107 на яму или эстакаду (см. «Подготовка автомобиля ВАЗ 2107 для обслуживания и ремонта»). 2. На автомобиле ВАЗ 2107 с системой впрыска топлива мы удалим адсорбер (см. «Автомобиль-адсорбер ВАЗ 2107. проверка, удаление и установка продувочного клапана»). 3. Отверните гайку болта крепления промежуточного вала рулевого управления к валу рулевого редуктора и вытащите болт (см. «Рулевой вал вагонов автомобиля 2107. снятие и установка»). 4. Мы отсоединяем от соединения редуктора рулевых тяг рулевого управления (см. «Рулевые тяги вагонов автомобиля 2107. замена»). 5. Используя торцовый ключ 19 мм, ослабьте три гайки редуктора рулевого механизма на левый боковой элемент ВАЗ 2107, удерживая болты от поворота ключа того же размера. Удерживая рулевой редуктор, снимите болты.

6. Вынимаем вал редуктора рулевого управления от вилки карданного шарнира промежуточного рулевого вала. 7. Поверните втулку рулевого механизма до упора в ушко A корпуса редуктора. Это облегчит снятие рулевого механизма с автомобиля ВАЗ 2107.

Замена рулевого редуктора и вала на Жигули ВАЗ 2104 классика. ч.1

Замена рулевого редуктора и вала на моей ВАЗ 2104. Нельзя сказать, что старый редуктор был уже совсем убитый.

Замена рулевой колонки ВАЗ 2106

Произведена замена рулевой колонки на ВАЗ 2107,также установил дополнительный усилитель к рулевой колонке.

8. Поверните, выньте рулевой механизм вверх.

Установка редуктора рулевого механизма на автомобиле 2107 1. Установите рулевое колесо в направлении прямолинейного движения автомобиля ВАЗ 2107 через отверстие в перегородке моторного отсека, вставьте вал рулевого механизма в вилку карданного соединения промежуточного рулевого вала, ориентируясь бобина редуктора (см. ниже, пункт 4). 2. Крепим рулевой редуктор болтами к боковому элементу кузова автомобиля ВАЗ 2107. 3. Если есть трудности при подключении рулевых валов, то без их соединения, установите рулевой механизм на боковой элемент автомобиля ВАЗ 2107. После снятия рулевого колеса (см. «Рулевое колесо автомобиля ВАЗ 2107. снятие и «Установка»), снимите рулевой вал и установите рулевой механизм, поместив глаз промежуточного шарнира на шлицы вала рулевого механизма (см. «Рулевой вал автомобиля ВАЗ 2107. снятие и установка»). 4. Ориентируем рулевое колесо так, чтобы линия, проходящая через центры отверстий, находилась на расстоянии 27,5 мм от плоскости крепления рулевого механизма (среднее положение рулевого механизма). Мы установили рулевое колесо в положение прямолинейного движения автомобиля ВАЗ 2107.

5. Подсоедините стяжные шпильки к сошке. 6. После установки нового рулевого редуктора закрепите корпус коробки передач трансмиссионным маслом (см. «Редуктор уровня масла VAZ 2107. проверьте уровень масла»).

Типы и конструкция пальцев рулевых тяг

Пальцы можно разделить на типы по назначению и месту установки, а также по некоторым конструктивным особенностям.

По назначению и месту установки пальцы бывают:

• Пальцы рулевых тяг — соединяют детали рулевой трапеции (продольные, поперечные тяги и рычаги поворотных кулаков);
• Палец сошки рулевого механизма — соединяет сошку рулевого механизма и продольную тягу/рычаг сошки.

В рулевом приводе используется от 4 до 6 шаровых шарниров, один из которых соединяет сошку рулевого механизма с продольной рулевой тягой (в автомобилях с рулевой рейкой эта деталь отсутствует), а остальные — рулевые тяги, рычаги поворотных кулаков (поворотные рычаги) и маятниковые рычаги (если они присутствуют в приводе). Шаровые шарниры и используемые в них пальцы могут быть взаимозаменяемыми, либо выполняться под установку в определенном шарнире. Например, в автомобилях могут использоваться отдельные пальцы для шарнира сошки и продольной тяги, шарниров соединения поперечной тяги с поворотным рычагом, и т.д.

Типичная конструкция шарового шарнира рулевых тяг легковых автомобилей

Независимо от типа и назначения, пальцы рулевых тяг имеют принципиально одинаковую конструкцию. Это стальная точеная деталь, которая условно делится на три части:

• Шаровая головка — наконечник в виде сферы или полусферы с «воротником»;
• Тело пальца — средняя часть, выполненная на конус для соединения с другой тягой;
• Резьба — наконечник с резьбой для фиксации шарнира.

Палец является частью шарового шарнира, который выполнен в виде самостоятельной детали — наконечника (или головки) рулевой тяги. Наконечник играет роль корпуса шарнира, внутри которого располагается палец. Внутри цилиндрического или конического стакана наконечника устанавливается вкладыш, он охватывает сферическую головку пальца, обеспечивая его отклонение во всех плоскостях (в пределах 15-25 градусов). Вкладыши могут быть цельнолитыми пластиковыми (тефлоновые или из иных износоустойчивых полимеров, используются на легковых автомобилях) или разборными металлическими (состоят из двух половин, используются на грузовых автомобилях). Разборные вкладыши могут быть вертикальными — охватывать головку по бокам, и горизонтальными — один вкладыш располагается под сферической головкой пальца, второй вкладыш выполнен в виде кольца и располагается над головкой.

Снизу стакан закрыт съемной или несъемной крышкой, между крышкой и вкладышем устанавливается пружина, обеспечивающая надежный контакт вкладыша и сферической головки пальца. Сверху корпус шарнира закрыт защитным колпачком (пыльником). На выступающую коническую часть пальца надевается ответная часть тяги, сошки или рычага, крепление осуществляется гайкой. Для надежного монтажа обычно используются прорезные (корончатые) гайки, фиксируемые с помощью шплинта (в этом случае в резьбовой части пальца предусмотрено поперечное отверстие).

Описанную конструкцию имеют все шаровые шарниры рулевых тяг, отличия заключаются лишь в незначительных деталях (типы гаек, конфигурация пальцев и их расположения, конструкция вкладышей, типы пружин и т.д.) и размерах.

Артикул и стоимость хороших аналогов родных шаровых опор ВАЗ 2107 от сторонних производителей

Качество оригинальных шаровых отличается от партии к партии. Возможно приобретение как хорошей опоры, так и откровенного хлама. Поэтому многие автовладельцы сомневаются какие лучше поставить ШО. Они часто отказываются от покупки оригинала в сторону изделий от сторонних производителей. Наилучшие аналоги родных шаровых представлены в нижеприведенных таблицах.

Таблица — Хорошие аналоги шаровой 2101029040828

Производитель	Артикул	Примерная стоимость, рубль
TRW	JBJ250	520-600
Lemforder	3731501	590-710
Delphi	TC204	370-450
Monroe	L0704	440-530
CTR	CBFI4	510-630

Таблица — Рекомендуемые альтернативные варианты опоры 21010290419286

Производитель	Артикул	Примерная стоимость, рубль
Moog	LABJ0392	360-420
Profit	23010098	260-300
Denckermann	D110135	250-315
Lemforder	37320	330-425
Delphi	TC203	395-450

Полная разборка трапеции

Снятие всех тяг практикуется в двух случаях — при замене рычагов в сборе либо полного комплекта пыльников на шарнирах. Технология ведения работ сходна с демонтажем внешнего наконечника, но производится в другом порядке:

1. Выполните подготовительный этап — поставьте машину на яму, очистите шарниры, обработайте смазкой и извлеките шплинты. Поворачивать и снимать колёса не нужно.

2. Накидным ключом 22 мм открутите гайки крепления двух шаровых пальцев боковой тяги, болты хомута не трогайте.

   До внутренних гаек крепления тяг можно добраться только изогнутым накидным ключом

3. Съёмником выдавите оба пальца из цапфы поворотного кулака и сошки маятника. Снимите тягу.
4. Аналогичным образом демонтируйте оставшиеся 2 рычага.

5. Ослабив хомуты новых тяг, чётко подгоните их длину под размер снятых элементов. Зафиксируйте стяжки гайками.

   Длина тяги регулируется путем вкручивания / выкручивания короткого наконечника

6. Установите новые детали трапеции, прикрутите гайки и зафиксируйте их шплинтами.

Не забудьте правильно расположить среднюю секцию — изгибом вперёд. После замены стоит выехать на ровный участок дороги и понаблюдать за поведением автомобиля. Если машину уводит в сторону, поезжайте на станцию техобслуживания выправлять углы развала — схождения передних колёс.

Проверка новой опоры

Брак автомобильных запчастей не является редкостью, особенно в случаях, когда приобретаются детали по минимально возможной стоимости. Визуальный осмотр позволит минимизировать возможные временные затраты, когда только что установленную шаровую опору приходится снова менять из-за технической неисправности.

В первую очередь, следует внимательно осмотреть пыльник шаровой. Если будут обнаружены даже незначительные повреждения элемента, то следует заменить резиновую деталь, при условии, что шарнир находится в исправном состоянии.

Бракованную запасную часть можно определить по произвольно отклоняющемуся пальцу шаровой, при переворачивании детали. Также должен отсутствовать люфт при перемещении подвижной части шарнира.

Замена шаровых опор ваз 2114

Следить за шаровыми опорами на автомобилях Ваз нужно очень тщательно. В случае несвоевременной замены неисправной шаровой ее может просто вырвать и колесо автомобиля отправится в свободное плаванье, автомобиль потеряет управление и все это может привести к очень печальным последствиям.

Последствия несвоевременного ремонта. На этом автомобиле «вырвало» шаровою.

Для того, что бы избежать таких неприятностей, достаточно лишь поддерживать шаровые опоры в исправном состоянии. В этой статье мы разберемся как диагностировать и заменить шаровые опоры на ваз 2114-2115.

Диагностика шаровых опор ваз 2114

Итак, первое с чего нужно начать — это диагностика шаровых опор. Неисправные шаровые имеют следующие признаки:

• Во время движения по мелким неровностям на небольшой скорости появляется характерный стук
• При повороте руля появляется характерный скрип(не путать с хрустом при движении)
• При движении прямо автомобиль «подвиливает»
• Неравномерный износ шин

Если Вы считаете эти симптомы слишком косвенными то есть более точный способ диагностики шаровых опор:

Вывесить колесо, на котором планируется диагностика, над землей. Монтажную лопатку(или просто монтировку) установить промеж рычагом поворотным кулаком в районе шаровой опоры и покачать вверх-вниз. Если при этом вы чувствуете или слышите стуки — пришло время менять шаровую опору.

Единственным минусом такой диагностики является, пожалуй то, что при этом нужно место где вывесить автомобиль. Можно конечно выполнить данную операцию с помощью пенька или кирпичей(можно использовать подкатной домкрат), но придется лежа залазить под машину. При этом нужно быть очень аккуратным, что бы машина не соскочила и не покалечила вас.

Как заменить шаровую опору на Ваз 2114?

После того, как мы установили, что шаровая опора неисправна ее необходимо заменить. Для этого нам понадобятся следующие инструменты и запчасти:

1. Домкрат(подкатной или обычный)
2. Молоток
3. Монтажная лопатка или монтировка
4.  Ключи или головки с трещеткой на 17 и 19
5. Специальный съемник шаровых опор(их существует несколько видов. Какой именно взять решать только вам)

По отзывам владельцев ваз 2114-2115 неплохо зарекомендовали себя шаровые опоры таких производителей как Белмаг, Трек, Кедр, Kraft. Какого именно производителя выбрать — это тема для отдельной статьи, поэтому выбирать придется вам самим. Главное не берите самые дешевые китайские шаровые типа noname(неизвестных производитедей).

Замена шаровых опор Ваз 2114

• Для начала ослабляем колесные болты и вывешиваем колесо, на котором будет производится замена. После чего ставим автомобиль на ручник, устанавливаем противооткатные упоры(можно и обычные кирпичи), поддамкрачиваем колесо и снимаем его
• После этого нам предоставляется пространство ля маневров и можно начинать откручивать гайку крепления шарового пальца опоры к рычагу. Для этого используем накидной ключ или головку с трещеткой
• Теперь нам необходимо воспользоваться съемником, что бы палец  шаровой выскочил из посадочного места.

После этого начинайте откручивать ключом на 17 2 болта крепления шаровой к поворотному кулаку. Возможно, что у вас будут там болты TORX. Именно они идут с завода.

Далее нам надо что бы палец шаровой окончательно вышел из посадочного места. Для этого надо подставить под тормозной диск упор(например кирпич) и немного приопустить автомобиль домкратом.

После чего берем новую шаровую опору ваз 2114-2115, набиваем под пыльник смазки и устанавливаем ее на место. Вся работа по установке шаровой опоры производится в обратном порядке.

Вот так, совсем не сложно можно заменить шаровую опору на ваз 2114-2115. У опытного автомобилиста на это уйдет 20-25 минут. Если же у Вас опыт небольшой, то вам понадобится чуть больше — 45-50 минут.

Как узнать, что шаровая опора разбита

На неисправность элемента подвески может указывать один из четырех основных признаков, а именно:

• Во время езды по неровностям дорог от передних арок доносится отчетливый стук. Его интенсивность зависит от скорости передвижения.
• При езде по ровному прямому участку дороги машина начинает плавать из стороны в сторону.
• При повороте руля в одно из направлений шаровая издает скрип.
• Передние шины неравномерно изнашиваются, а точнее больший износ имеет то колесо, на котором установлена разбитая шаровая. Покрышка больше стирается со внутренней стороны.

В случае выявления хоть одного из перечисленных признаков, рекомендуется незамедлительно проверить элементы подвески транспортного средства, а именно шаровые опоры. Диагностику нужно проводить как можно раньше. Таким образом вы сэкономите на ремонте и сохраните жизнь и здоровье свое и своих пассажиров.

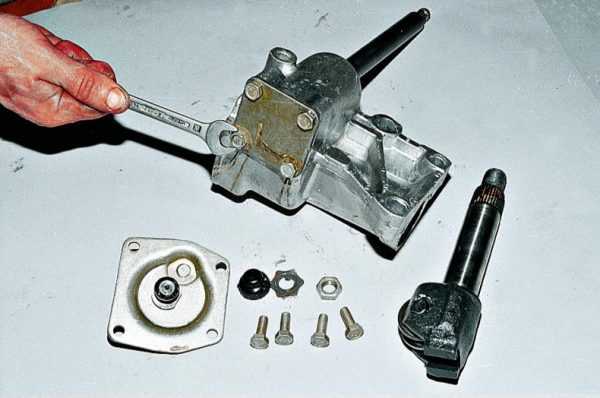

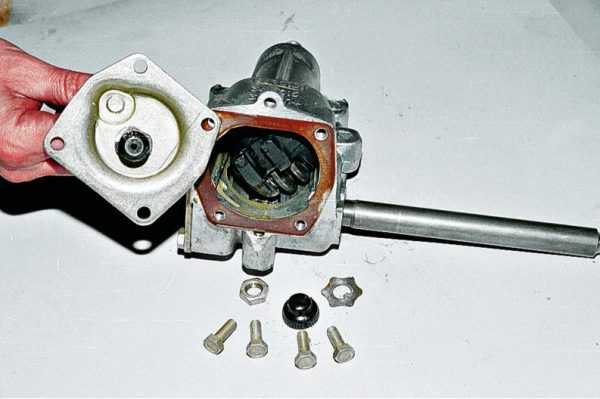

Ремонт рулевой колонки

Рулевой механизм подвергается постоянному трению расположенных внутри элементов, что со временем приводит к их износу. В результате требуется проведение ремонтных работ или полностью замена узла.

Как снять колонку

Снятие и ремонт редуктора относится к непростой процедуре, но её можно выполнить своими силами, имея хотя бы небольшой опыт по ремонту автомобилей. Для проведения операции потребуется следующий список инструментов:

• ключи на 17 (накидной и рожковый);
• торцовые головки на 17;
• рукоятка с трещоткой;
• монтировка;
• молоток;
• съёмник рулевых тяг;
• вороток.

Демонтируем механизм в таком порядке:

1. Снимаем с АКБ минусовой провод.
2. Откручиваем крепление и демонтируем руль.

Видео: как заменить рулевой редуктор на «классике»

Как разобрать колонку

К разборке редуктора можно приступать сразу после его снятия с автомобиля.

Для этого нам понадобится определённый перечень инструментов:

• стандартный набор ключей;
• головка на 30;
• вороток;
• съёмник сошки;
• тиски.

Чтобы разобрать рулевую колонку, необходимо выполнить следующие шаги:

1. Откручиваем гайку сошки воротком и головкой.

Видео: ремонт рулевой колонки классических «Жигулей»

Диагностика редуктора

Когда узел будет разобран, необходимо визуально оценить состояние всех элементов на предмет повреждений. Для этого детали очищают и промывают керосином, бензином либо соляркой, после чего осматривают каждую из них, пытаясь выявить возможный дефект (задиры, следы износа и т. п.)

Поверхности ролика и червяка постоянно взаимодействуют друг с другом, поэтому им следует уделить особое внимание. Подшипники механизма должны вращаться без намёка на заедание

Любые повреждения на внешних кольцах подшипников считаются недопустимыми. Картер редуктора также должен находиться в полностью исправном состоянии, не иметь трещин. Все детали, на которых был выявлен износ, необходимо заменить.

Сборка колонки

Перед тем как приступить к сборке устройства, на все детали, устанавливаемые внутри узла, наносим трансмиссионную смазку. Манжетные уплотнения подлежат замене при любом ремонте с редуктором. Порядок действий по сборке узла таков:

1. Бьём молотком по оправке и загоняем внутреннюю обойму подшипника в корпус.
2. Ставим в обойму подшипника его внутренние элементы и вставляем червячный вал. Надеваем на него детали наружного подшипника, запрессовываем внешнее кольцо и крепим крышку с прокладками.

Масло в редукторе

Смазку в рулевой колонке «семёрки» меняют хоть и нечасто, но совершать эту процедуру всё же стоит каждые 60 тыс. км. пробега. В рассматриваемом механизме используется масло GL-4, GL-5. Производитель рекомендует использовать масло таких классов вязкости:

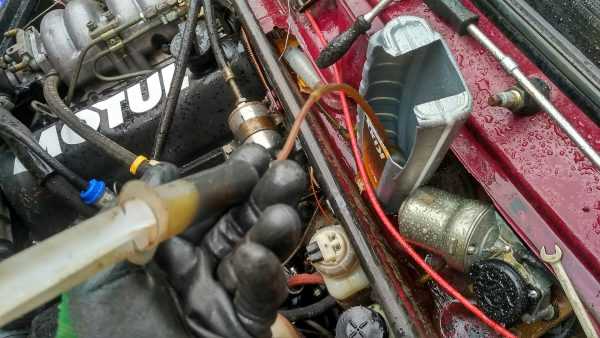

Для замены потребуется всего 0,215 л вещества. Проверка уровня и замена смазочного материала выполняется следующим образом:

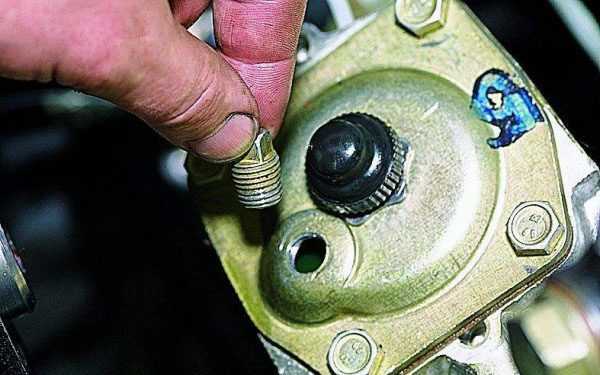

1. Откручиваем маслозаливную пробку.

Почему рулевые наконечники быстро выходят из строя

Наиболее распространенные дефекты рулевых наконечников – прорыв резинового пыльника, износ пластиковой втулки или сферической поверхности пальца, ослабление пружины.

Поврежденный пыльник может стать причиной загрязнения и износа шарнирного соединения

Основные причины преждевременного износа рулевых наконечников при эксплуатации:

• Агрессивная манера езды – резкие повороты руля и активное маневрирование на неровной дороге.
• Езда по некачественному покрытию, совмещенный с поворотом наезд на высокие препятствия (бордюры, бревна).
• Вращение руля на неподвижном авто.
• Воздействие химически агрессивных соединений.
• Частые перепады температур.

К повреждению вкладыша иногда приводит неквалифицированная замена детали на СТО. Нарушение целостности пыльника или его смещения из-за разрушения стопорного кольца часто становятся причиной загрязнения и быстрого износа шарнира.

Наибольшие нагрузки на рулевые наконечники приходятся при быстром движении на неровных дорогах с активным маневрированием. При проворачивании колес неподвижного автомобиля нагрузка на элементы рулевой системы возрастет до 1 тонны. При размеренном стиле езды по хорошим дорогам наконечники рулевых тяг ходят до 100 000 км. При сочетании хотя бы трех вышеперечисленных факторов риска симптомы неисправности рулевых наконечников могут проявиться уже спустя 20–30 тыс. км, а в случае механического повреждения чехла-пыльника ещё быстрее.
