Отрегулировать или заменить

Определить, нуждается ручник в замене или достаточно его всего лишь отрегулировать, можно, вспомнив, как давно производилась смена барабанов и колодок. Такая замена должна осуществляться не реже, чем раз на 50-80 тыс. километров.

Итак, осматривая колодки, нужно измерить их толщину: если они тоньше, чем полтора миллиметра, требуется установка новых.

Теперь следует проверить диаметр щита барабана, который не должен превышать отметку в 20 сантиметров, в ином случае необходимо его менять.

Также замена деталей нужна, если на них замечены:

трещины;
коррозия;
потертость;
другие дефекты.

Владельцы авто Лады Калина могут также столкнуться с ситуацией, когда осмотр всех деталей произведен, повреждений не выявлено, но стояночный тормоз тем не менее не функционирует. Причина заключается в тросе, который оборвался. Замену производить в такой ситуации в большинстве случаев не нужно, достаточно всего лишь его затянуть. Однако если трос уже поднят до максимальной отметки, произвести смену на новый все-таки придется.

Также о необходимости регулировки или замене говорит то, что в момент затягивания ручника владелец авто слышит меньше двух или больше четырех щелчков штифта.

Как поменять трос ручника на калине?

На Лада Калина в процессе эксплуатации ручного тормоза, он может потянуться и потребуется регулировка. Так, признаками того, что ручник нужно подтянуть становится плохая фиксация автомобиля, при поднятом ручном тормозе, на уклонной поверхности. Этот звоночек сигнализирует к тому, что необходимо подтянуть трос.

Диагностика ручного тормоза

Для диагностики стояночного тормоза своими силами воспользуйтесь смотровой ямой. На автомобильных форумах советуют разрабатывать трос при загрязнении и закусывании, но такая мера неэффективная. Не экономьте и меняйте, ваша безопасность важнее.

В некоторых европейских странах есть штраф для водителей, управляющих транспортным средством с неисправным ручным тормозом. У нас такого пока нет.

При затягивании рычага слышны щелчки. При отрегулированном ручнике их должно быть от двух до четырёх. В таком положении колёса не должны прокручиваться. Если щелчков меньше или больше, приступайте к регулировке ручника или замене тяги и приводов.

Настраиваем ручник на хэтчбеках и универсалах Калина

Убедившись, что все узлы тормозной системы в норме, вы можете приступать к регулировке. Цель: добиться того, чтобы полная блокировка задних колёс происходила при 2–4 щелчках фиксатора рычага.

Если блокировка происходит быстрее, нужно чуть удлинить трос и проверить снова.
Если приходится ожидать пяти и более щелчков, следует укоротить его, подбирая нужную длину экспериментально.

Эта работа может быть выполнена самостоятельно, без помощника, но потребуется наличие эстакады или смотровой ямы. Также понадобятся:

два ключа на 13 (рожковый и накидной);
вороток с удлинителем и головками на 10 и 13;
средство типа «жидкий ключ» (WD-40).

Инструменты, необходимые для настройки — галерея

Рожковый ключ на 13 Накидной ключ на 13 Вороток с удлинителем и головками на 10 и 13 Средство «Жидкий ключ» WD-40

Порядок действий прост:

Поставив машину на эстакаду, включите первую или вторую передачу. Под передние колёса установите антиоткатные упоры или кирпичи. Обработайте все резьбовые соединения WD-40 за 10–15 минут до начала работ. Так будет проще открутить гайки, не повредив резьбу. Опустите рычаг ручника. Снимите глушитель с резиновых подушек. Для регулировки ручника нужно снять глушитель с резиновых подушек Открутите четыре болта защитного экрана (головкой на 10) и снимите его. Следует открутить защитный экран с четырёх точек крепленияПод ним находится тяга стояночного тормоза, уравнитель, два тормозных троса (левый и правый). Под защитным экраном находится тяга ручника Калины

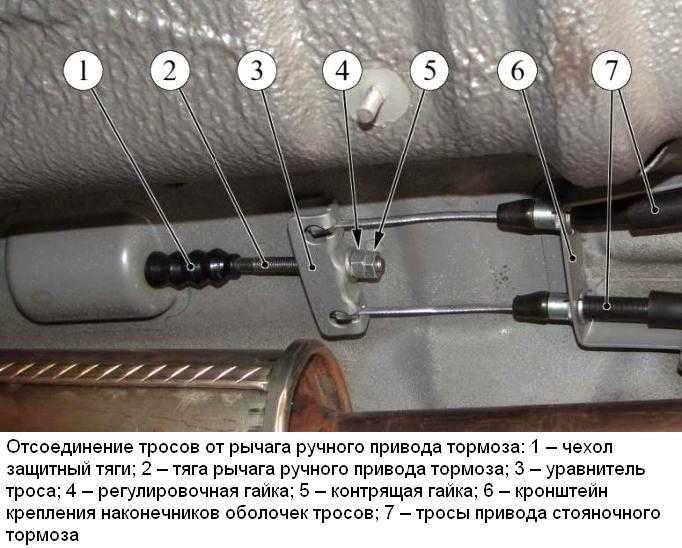

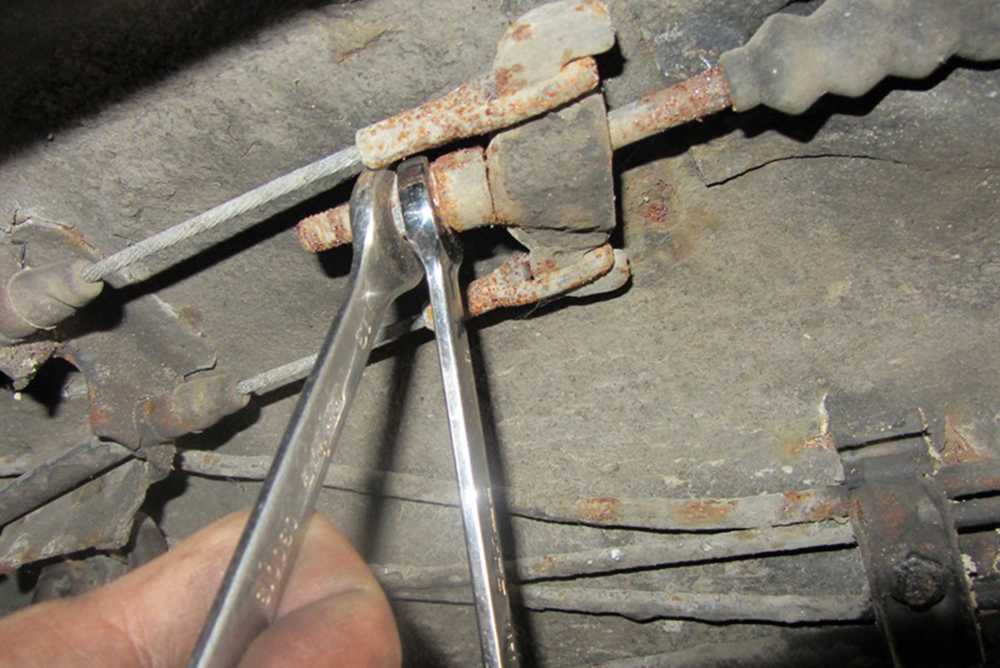

Ослабьте дополнительную гайку на тяге накидным ключом на 13, удерживая основную рожковым. Для регулировки вам потребуется основная гайка на тяге. Если нужно укоротить трос и, соответственно, добиться более ранней блокировки колёс, гайку следует закручивать; при необходимости увеличить длину — отвинчивать.

После каждых 3–5 оборотов гайки проверяйте работу ручника, добиваясь, чтобы полная блокировка происходила при 2–4 щелчках фиксатора. Вывесив задние колёса, проверьте тормоз. При поднятом ручнике колёса должны блокироваться, а при опущенном — вращаться ровно, не задевая колодки. Если всё в порядке, затяните контргайку. Установите на место защитный экран и глушитель

Гайки на креплениях затягивайте осторожно, иначе можно сорвать резьбу. Проверьте работу стояночного тормоза на уклоне в 25%! Если автомобиль откатывается, требуется замена тросика

Рекомендуем: Инструкция по замене масла в двигателе своими руками

Устройство стояночного тормоза и процедура его регулировки аналогичны для всех моделей семейства Калина 1 (седан, хэтчбэк, универсал) и Калина 2 (хэтчбэк и универсал). Особняком стоит Kalina 2 Sport, у которой сзади вместо барабанных тормозов более современные дисковые. Проверять колодки авто Калина Спорт нужно так:

Поднимите авто домкратом, снимите колесо.
Проверьте, является ли износ равномерным на всей видимой части диска. Если нет, стоит пойти в автомастерскую, где проведут подробную диагностику.
Через смотровое отверстие проанализируйте тормозные колодки. Если установленные детали выглядят более тонкими, чем новые, требуется замена.

Способы проверки

Ручник на большинстве авто должен удерживать автомобиль при 25-процентном уклоне при условии, что он при затяжке издаст от трёх до пяти щелчков храповика.

Немаловажные нюансы

Описанным выше способом осуществляется подтягивание стояночного тормоза на всех модификациях Калины. Однако следует учитывать, что на хэтчбеке и универсале некоторые элементы располагаются по-разному. Найти их, впрочем, довольно просто, а общий алгоритм остается неизменным.

Также стоит понимать, что попытка регулировки ничем хорошим не закончится, когда трос ручника сильно поврежден. По счастью, Калина – весьма надежный автомобиль, и с подобной неприятностью ее владелец сталкивается чрезвычайно редко. Однако вероятность обрыва повышается для машин, интенсивно эксплуатируемых или прослуживших много лет без капитального ремонта.

И, наконец, эффекта от регулировки не будет, если выяснится, что движение троса затруднено и ситуацию не исправляет обильная смазка. Здесь придется менять и его и оболочку.

Замена троса

Понятно, что прежде, чем менять трос, надо приобрести новый. Желателен оригинал этого элемента, а не копеечная его подделка, которыми изобилует современный автомобильный рынок. Дешёвый трос может быть не совсем той длины и к тому же низкого качества, что приведёт к быстрому его износу — то есть вытяжке. Чтобы не превратить свой досуг в вечный ремонт тормозной системы автомобиля, надо сделать правильную покупку в специализированном магазине. Как поменять трос:

Зафиксировать передние колёса колодками, исключающими откат.
Поднять домкратом задние колёса и установить заднюю ось автомобиля на козелки.
Ключом на 7 открутить по два винта, фиксирующих тормозные барабаны.
Перевернуть оба винта и снова закрутить на место — это поможет демонтировать барабаны. Сняв их, надо сделать тщательный осмотр не только колодок и барабанов, но и рабочего тормозного цилиндра: он должен не подтекать и иметь целые пыльники. Поршеньки же в исправном состоянии свободно перемещаются без заклинивания.
Снимается кожух ручного тормоза. Его снова нужно открутить.
Снять крепление глушителя и отодвинуть кожух вперёд.
Открутить гайку и контргайку полностью и снять планку.
Выбить запрессованные тросики из посадочных мест.
Снять кожух защиты топливопроводов, открутив три гайки.
Установить новый трос.
Далее колодки устанавливаются на место вместе с распорной планкой и верхней возвратной пружиной. Устанавливая колодки, нужно убедиться в том, что их верхние концы попали в прорези тормозного цилиндра.
Одевается нижняя возвратная пружина.
Ставится на место и прикручивается барабан каждого колеса.

Устанавливаются на место колёса. Производится регулировка натяжения троса.

Зачастую плохая работа стояночного тормоза происходит из-за неравномерного распределения нагрузки на задние барабаны. Часто излом оплётки ручника даёт возможность попадать влаге внутрь оплётки троса, что приводит к усиленной коррозии и заклиниванию последнего. Чтобы этого не происходило, нужно периодически производить его осмотр и при необходимости восстановить повреждённую изоляцию.

Новая Лада: Форум: Помпа — Lada Kalina 2

Исправный ручник может также пригодиться в случае отказа основной тормозной системы. Конечно, торможение стояночным тормозом не даст того же эффекта, но в случае необходимости поможет хоть как-то замедлить движение автомобиля и помочь избежать аварии.

Безаварийной езды и удачи на дорогах!

Регулировка ручника — Лада Калина Блог

Регулировка ручника

Регулировка ручного тормоза на Калине подразумевает собой либо натяжение, либо ослабление троса. В большинстве случаев приходится производить именно натяжку, так как со временем задние колодки изнашиваются все сильнее и тем самым количество щелчков при постановке на стояночный тормоз, возрастает. Как написано во многих руководствах по ремонту и эксплуатации, нормальный ход рычага составляет от 2 до 4 щелчков до полной блокировке колес.

На данный момент моя Калина прошла более 40 000 км и задние колеса блокируются только при 6 или даже 7 щелчках, что говорит о приличном износе колодок и необходимости регулировки ручника. Ниже приведу необходимый перечень инструментов, который понадобится для выполнения данной работы:

Трещотка с головкой на 10
Короткий удлинитель
Два рожковый ключа на 13
Смазка WD-40 — крайне желательно

по регулировке троса ручника

Если остались вопросы или же не открылось по непредвиденным причинам, ниже выставлен фото отчет проделанной операции.

Во-первых, данную работу лучше всего проводить на яме или подъемнике, но если такового нет, то можно просто поднять заднюю часть автомобиля повыше и подлезть под него.
Чтобы добраться до механизма регулировки, необходимо будет сначала открутить металлический кожух, своего рода защиту, которая находится между трубой глушителя и натяжителем. Наглядно ее местонахождение показано на фотографии ниже:

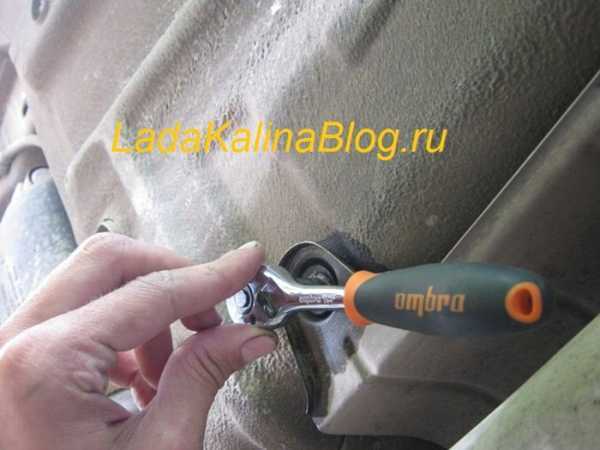

Далее откручиваем 4 гайки крепления, которые обозначены на фото выше. Для этого удобнее всего воспользоваться трещоткой и головкой на 10.

Обязательно перед отворачиванием гаек, побрызгайте на них смазкой, типа WD-40 и подождите хотя бы минут 5, иначе шпильки могут вырваться живьем из кузова даже при небольшом усилии.

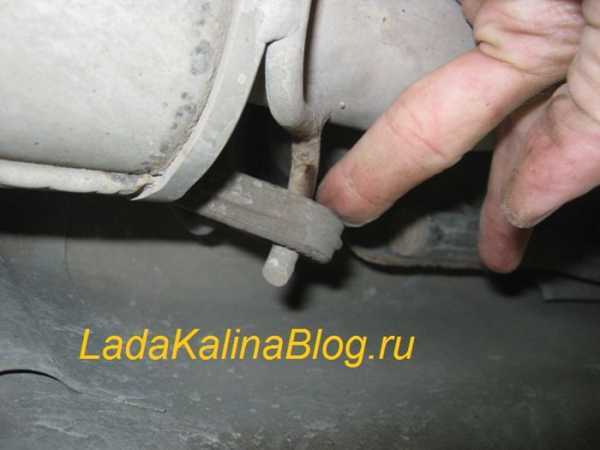

После того, как с этим справились, необходимо снять крючок глушителя с резинки, с той стороны, которая ближе к передней части автомобиля, чтобы было удобно отодвигать вперед тот самый металлический кожух, который мы открутили.

И после чего двигаем металлический кожух вправо до тех пор, пока не станет доступным механизм регулировки ручника. Вот так он выглядит, как показано на фото ниже:

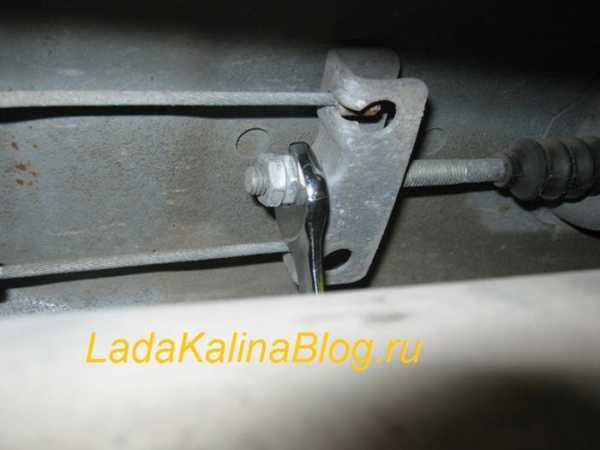

Чтобы подтянуть трос, необходимо ключом на 13 закручивать гайку, которая ближе к пластине, а крайнюю потом тоже затянуть и зафиксировать первую. Очень неудобно все это делать. так как все время мешает глушитель и приходится крутить чуть ли не по миллиметру, постоянно переставляя ключ в нужное положение.

После того, как сделали хотя бы пару оборотов, проверьте натяжение рычага. И если рабочий ход составляет от 2 до 4 щелчков, значит все нормально и можно прекращать работу, устанавливая все на свои места.

Внимание! Не прилагайте больших усилий, когда будете ставить обратно ту самую пластину, которая находится между выхлопной трубой и натяжителем, так как шпильки держатся в кузове очень слабо и могут опять-таки вырваться(что случилось с моей Калиной). Прикладывайте усилие, даже меньше чем среднее, ведь там все равно установлены гроверы, которые не дадут гайкам открутиться!

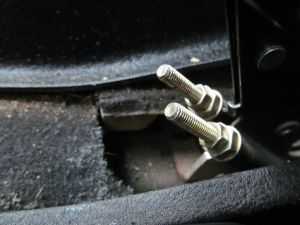

Если шпильки вырвало то замерез это конечно «хорошо» но лучше поставить винтовые заклёпки

Ставятся легко: болт м6 длина = высота заклёпки+высота маленького опорного подшипника+толщина двух шайб и гайки на 6, навинчивается так: на болт гайку накрутить до упора, затем шайба затем опорный подшипник, опять шайба и вконе накрутить заклёпкудо выхода болта на 1 мм..Два ключа на10 одним удерживать болт другим выкручивать гайку против часовой стрелки заклёпка обожмётся и у вас готовая полноценная резьба в тонком металле. цена заклёпки около 10 руб. Подшипника 20руб. И не надо покупать заклёпочник который стоит около 5000 руб.p.s.болт,шайбы и гайку лучше калёные.удачи Да и не забыть потренироваться сначало)))

Если шпильки вырвало то замерез это конечно «хорошо» но лучше поставить винтовые заклёпки. Ставятся легко: болт м6 длина = высота заклёпки+высота маленького опорного подшипника+толщина двух шайб и гайки на 6, навинчивается так: на болт гайку накрутить до упора, затем шайба затем опорный подшипник, опять шайба и вконе накрутить заклёпкудо выхода болта на 1 мм..Два ключа на10 одним удерживать болт другим выкручивать гайку против часовой стрелки заклёпка обожмётся и у вас готовая полноценная резьба в тонком металле. цена заклёпки около 10 руб. Подшипника 20руб. И не надо покупать заклёпочник который стоит около 5000 руб.p.s.болт,шайбы и гайку лучше калёные.удачи Да и не забыть потренироваться сначало)))

подскажи как ты вышел из положения когда сломалась шпилька которая прикреплена к кузову?

если честно, то никак! Теперь все держится на 3 болтах, вроде бы нормально, держится плотно, ничего не дребезжит. Не стал заморачиваться. короче говоря

http://ladakalinablog.ru

Причины неполадок

Недостаточное натяжение тормозного троса.
Выход из строя тормозных накладок (обычно это происходит по причине слишком долгого использования).
Возникновение большого зазора между колодками и тормозными барабанами.

Если таковых больше, то это верный сигнал того, что настала пора его регулировки.

Поставив машину на ровную площадку, нужно натянуть ручник на Ладе Калине. Рычаг переключения передач следует установить в нейтральное положение. Далее нужно попытаться сдвинуть автомобиль с места. Если эта попытка удалась, то регулировку ручника на Калине нужно произвести, не откладывая это мероприятие в долгий ящик.
Старый, как мир способ: попытаться тронуться с места при затянутом стояночном тормозе. Если машина будет «вставать на дыбы» — попытку следует прекратить, поскольку в таком случае натяжка ручника на Калине в полном порядке. Этот метод, правда, не все одобряю. Но с таким сталкивались все, кто хоть раз да забыл о ручнике, когда трогался с места.

Можно ещё, завесив колёса, попытаться провернуть их поочерёдно самостоятельно при затянутом ручнике. Если колесо крайне тяжело прокрутить, то тормоз не нуждается в подтяжке, а когда чересчур легко — то пора это исправить.

Неисправность стояночного тормоза: причины и решения

Как работает стояночный тормоз в автомобиле
По каким причинам стояночный тормоз не работает
Как решить проблемы со стояночным тормозом в машине самостоятельно
Как правильно пользоваться ручным тормозом

Стояночный (ручной) тормоз необходим для того, чтобы фиксировать машину при длительной стоянке. Безопасность эксплуатации автомобиля требует, чтобы он постоянно был в работоспособном состоянии. Неисправность стояночного тормоза достаточно редкое явление. В этой статье мы расскажем о том, какие проблемы могут возникнуть с ручным тормозом и каким образом их решить.

Как работает стояночный тормоз

Стояночный (ручной) тормоз («ручник») представляет собой неотъемлемый элемент тормозной системы транспортного средства. От основной системы торможения он отличается своим предназначением – благодаря ручнику авто, стоящее под уклоном, фиксируется на месте. Кроме того, с его помощью можно тормозить в экстренных случаях при выходе из строя основных тормозов.

В соответствии с типом привода ручник может быть:

механическим;
гидравлическим;
электромеханическим (EPB).

Наиболее распространен механический ручник, как самый простой и при этом надежный. Активировать его можно всего лишь потянув на себя рычаг. При этом натягиваются тросы, блокирующие колеса и снижающие скорость. Автомобиль тормозит. Намного реже можно встретить гидравлический ручной тормоз.

Замена Троса Ручника Калина ~ AUTOTEXNIKA.RU

страница » Замена Троса Ручника Калина

10.05.2018

Особенности включения стояночного тормоза. Ладе Калина

Ручной тормоз. это элемент тормозной системы, который удерживает автомобиль в неподвижном состоянии. Не каждый водитель использует ручной тормоз, но в случае его отказа безопасность на дороге будет значительно снижена. Кроме того, если ручной тормоз неисправен, проверка не будет работать. Теперь рассмотрим, как отрегулировать стояночный тормоз на Lada Kalina: затянуть или ослабить трос.

Как понять, что ручной тормоз нуждается в регулировке

Диагностика компонентов должна проводиться примерно раз в месяц. Если вы интенсивно пользуетесь автомобилем, проверяйте ручной тормоз каждые 30 000 км. Процесс изучения состояния не сложен, поэтому его можно проводить чаще, с малейшими признаками неисправности.

Самодиагностика проводится двумя методами.

Поднимите автомобиль вверх по крутому склону и затяните рычаг как можно плотнее. Машина была еще? Ручной тормоз в порядке. Если он не тормозит, включите тормоз на сто процентов. Машина все еще движется? Тормоз должен быть срочно отремонтирован или отрегулирован.
Поднять ручной тормоз до отказа и включить первую передачу

Опустите его осторожно. Если с этой частью машины все в порядке, двигатель будет задерживаться. Если есть дефекты, машина будет двигаться медленно.

Если есть дефекты, машина будет двигаться медленно.

Вот так выглядит кабель ручной тормоз, стояночный тормоз. Часто он нуждается в регулировке или замене

Причины неисправностей

Недостаточное натяжение тормозного троса.
Отказ тормозных накладок (обычно связан с чрезмерным использованием).
Между колодками и тормозными барабанами большой зазор.

В каких случаях требуется работа

После замены элементов. колодки, диски, кабель.
После корректировки расположения колодок.
После переустановки продукта для настройки.
В случае чрезмерного увеличения хода тормозного рычага.

Регулировка или замена?

В большинстве случаев регулирование защищает от проблем. К замене следует прибегать только в том случае, если вышеперечисленное не поможет. Только замена стояночного тормоза или его отдельных частей может быть устранена с рядом неисправностей.

Замена Грм Пежо Боксер 2.2 Дизель
Можно Ли Менять Масло На Холодном Двигателе
Как Снять Кнопку Стеклоподъемника Калина
Замена Салонного Фильтра Renault Logan 2014

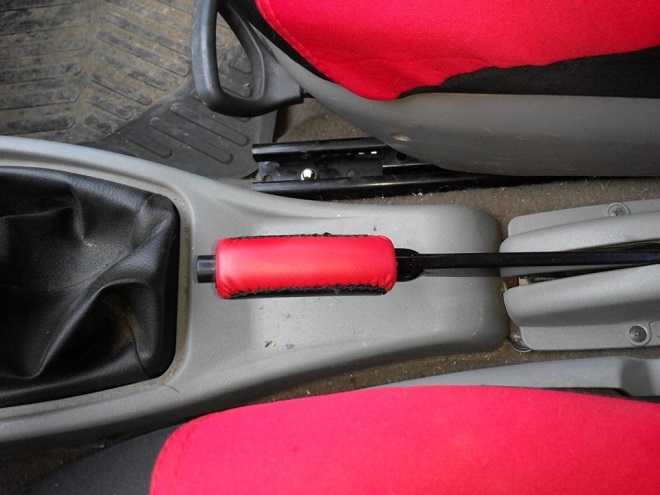

Да, при использовании стояночного тормоза рычаг полностью выдвигается, но это никак не сказывается. скорее всего, кабель расстались. Только помогите с этим замена вещь. Но если рычаг просто не поднимается и машина не фиксируется на месте, трос просто заклинило. это можно сделать без труда.

видео

для тех, кто делает это впервые.

видео

о том, что вам не нужно снимать обучающее видеоXD, но оно все равно может быть полезным для кого-то.

Регулировка ручного тормоза на Лада Калина

Работа Калины Лада требует регулярного натяжения или ослабления кабеля. Чаще всего первый вариант связан с износом. Вы можете определить, какое напряжение вам нужно по количеству щелчков при включении стояночного тормоза. В нормальных условиях их должно быть от двух до четырех. Если вы слышите больше звуков, пришло время поработать над тормозом.

порядок

Прежде чем начать, подготовьте место, где вы их будете выполнять. Лучший вариант. гараж с ямой или лифтом. Если нет, вы можете использовать домкрат и поднять заднюю часть машины. Элементы, необходимые для регулировки стояночного тормоза, расположены под защитным кожухом. Он расположен между натяжителем и глушителем. Защиту нужно будет снять.

Эти орехи должны быть ослаблены в первую очередь

Находим крепежные гайки. 4 из них (см. Фото). Смажьте их WD-40 и подождите около 5 минут. Если вы не ожидаете, существует риск повреждения шпилек.
Удалить гайки. Это наиболее удобно делать с трещоткой.
Снять крючок глушителя с резинки. Это должно быть сделано на стороне возле передней части автомобиля. Таким образом, вы можете легко перемещать металлический корпус.

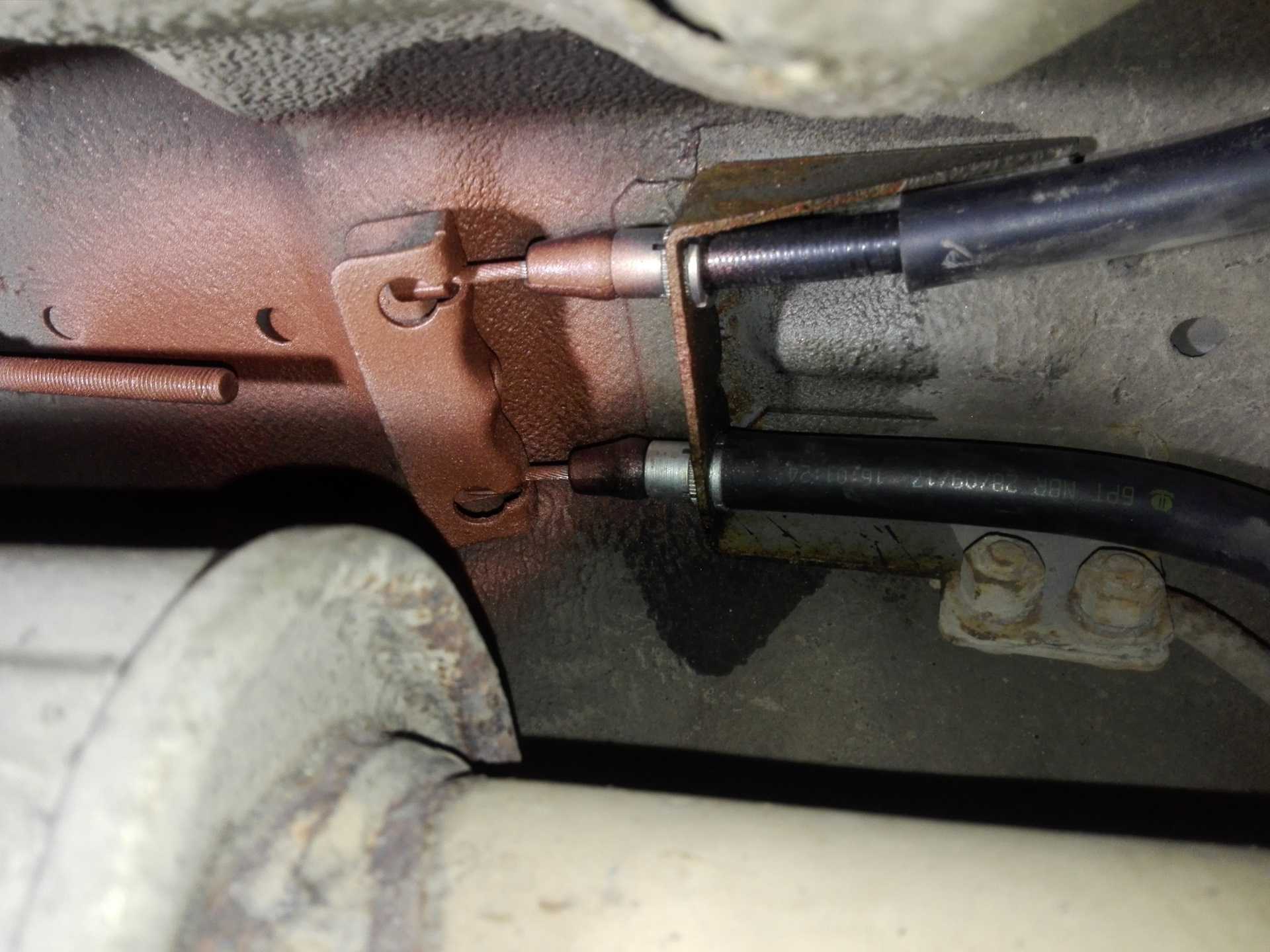

Сдвиньте щиток в сторону, пока не увидите механизм крепления стояночного тормоза.
Используйте гаечный ключ 13. Чтобы найти кабель, найдите гайку рядом с пластиной и затяните ее. Вам также нужно найти концевую гайку, затянуть ее и зафиксировать первую. Нужно ослабить этот элемент системы? Действия такие же, только в обратном порядке. Приготовьтесь к хлопотам. вам часто придется менять положение ключа из-за неудобного расположения элементов.

Как Улучшить Свет Фар На Ваз 2115
Для Чего Нужен Лабораторный Блок Питания
Aston Martin Am-Rb 003 Concept (2019)
Ремень Грм Ваз 2108 Какой Лучше

Снятие элементов стояночной тормозной системы

Работу по замене троса показываем на примере левого троса. Отворачиваем контргайку и регулировочную гайку с тяги рычага стояночного тормоза (см. «Регулировка стояночного тормоза»).

Снимаем уравнитель тросов с тяги рычага стояночного тормоза.

Вынимаем передние наконечники тросов из уравнителя и снимаем его.

Вынимаем наконечник оболочки левого троса из кронштейна. Отсоединяем задний наконечник левого троса от рычага ручного привода колодок (см. «Замена колодок тормозных механизмов задних колес»).

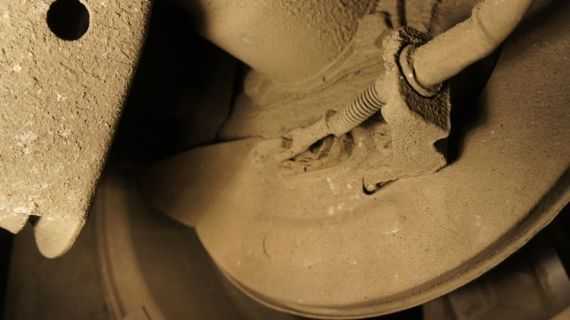

Выводим наконечник троса из отверстия щита тормозного механизма.

Ключом «на 10» отворачиваем гайку. . и снимаем скобу крепления оболочки троса к балке задней подвески.

Выводим оболочку троса из держателя на кронштейне крепления балки задней подвески.

Отверткой отгибаем скобу.

. и вынимаем трос из держателя на кузове.

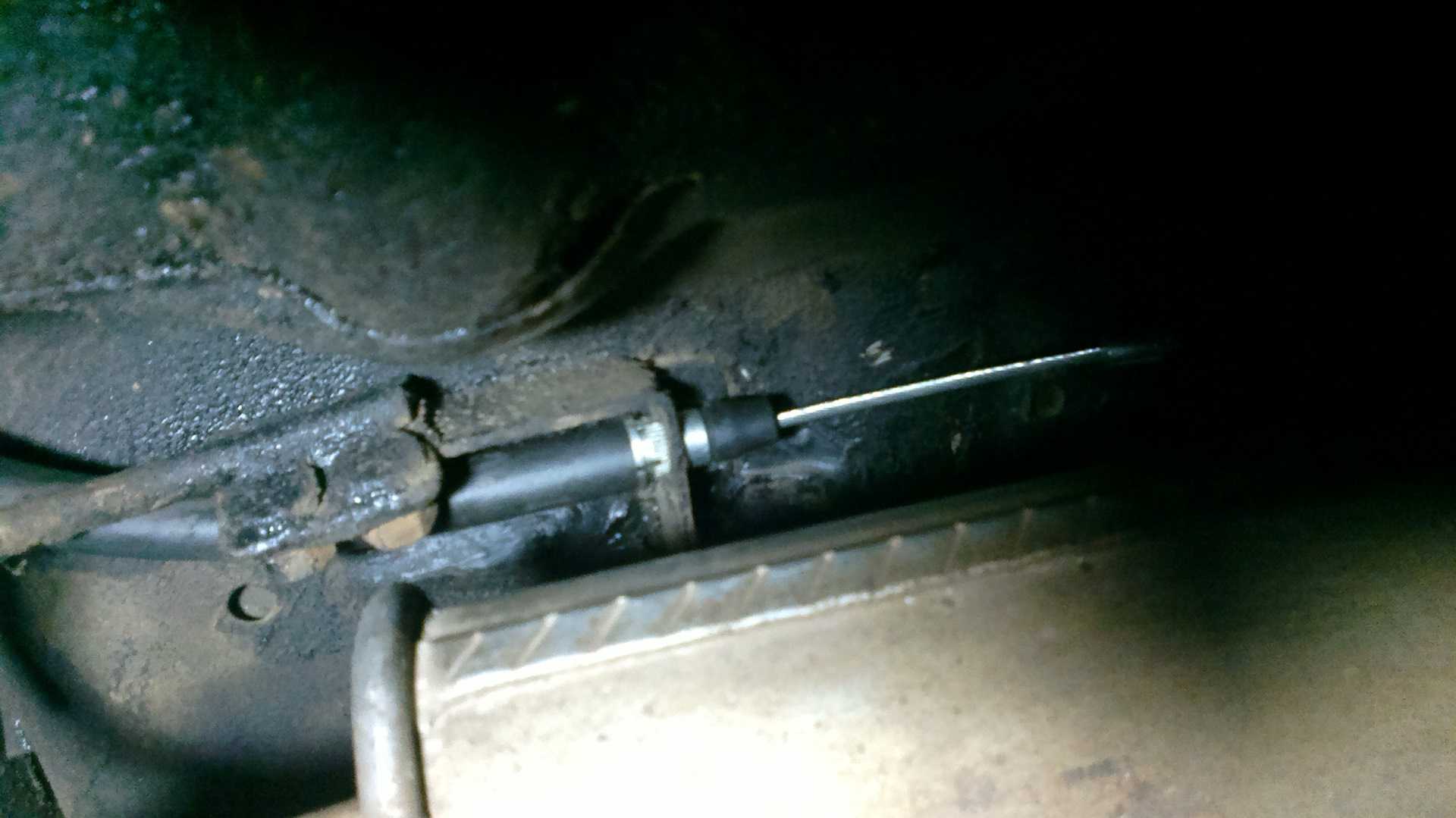

Вынимаем левый трос стояночного тормоза из-за защитного экрана топливопроводов. Аналогично снимаем правый трос стояночного троса. Устанавливаем тросы в следующем порядке. Монтируем один из тросов в обратной последовательности и вставляем его передний наконечник в уравнитель тросов. Вводим тягу рычага стояночного тормоза в отверстие уравнителя и заворачиваем на несколько витков регулировочную гайку. Для установки другого троса рекомендуем изготовить приспособление из металлической трубки длиной около 300 мм и отверстием диаметром 15-16 мм. На одном конце трубки сверлим отверстие и нарезаем в нем резьбу под винт (М4-М6).

Приспособление для установки троса Закрепляем трос в держателях на кузове и кронштейне крепления балки задней подвески.

Надеваем трубку на задний наконечник троса и фиксируем винтом оболочку троса на наконечнике.

Стержнем (можно использовать вороток из набора торцовых головок) давим на наконечник троса, сжимая его пружину. При этом передний наконечник троса будет выходить из оболочки и его можно вставить в уравнитель. Дальнейшую установку троса проводим в обратной последовательности После замены тросов регулируем стояночный тормоз. Для снятия рычага стояночного тормоза отворачиваем контргайку и регулировочную гайку с тяги рычага стояночного тормоза (см. «Регулировка стояночного тормоза»). Снимаем уравнитель тросов с тяги рычага стояночного тормоза (см. выше). Снимаем облицовку рычага стояночного тормоза (см. «Снятие облицовки туннеля пола»).

Головкой «на 13» отворачиваем два болта крепления кронштейна рычага стояночного тормоза к туннелю пола.

Снимаем кронштейн с выключателем сигнализатора стояночного тормоза.

Снимаем рычаг стояночного тормоза с кронштейном и тягой в сборе, протягивая тягу через резиновый уплотнительный чехол.

Отверткой поддеваем фиксирующую скобу оси тяги. . и снимаем ее

Снимаем ось и тягу с рычага стояночного тормоза. Устанавливаем рычаг стояночного тормоза в обратной последовательности. Регулируем стояночный тормоз (см. «Регулировка стояночного тормоза»).

Ручная тормозная система в модели Lada Kalina, как и в любом другом авто, является самостоятельно функционирующим узлом. Основной задачей данного механизма выступает обеспечение блокировки колес на задней оси для возможности надежной фиксации автомобиля во время стоянки или парковки. Присутствие ручника позволяет водителю уверенно стартовать на наклонном участке дороги. Многих владельцев авто интересует вопрос, как подтянуть ручник. В данной статье мы расскажем об этом.

Время вносит свою лепту в состояние рассматриваемого нами узла, ведь с его течением происходит постепенный износ накладок и растяжка приводного троса Lada Kalina. В такой момент каждый адекватный владелец склонен задуматься над вопросом, как подтянуть ручник или его замены в собственноручном режиме без привлечения специалистов СТО.

Если у классики «ВАЗ» конструкция троса являлась цельной, то в модели Lada Kalina разработчики применили раздельную схему, когда трос ручника состоит из двух отдельный ветвей, являющихся самостоятельными деталями.

В момент активации ручника водителем Lada Kalina происходит зажатие колодок в индивидуальном порядке, то есть правая сторона натягивается одной веткой троса, а левая, соответственно, другой. Надежная работа узла будет достигнута только благодаря своевременной и качественной регулировке приводного троса и замене изношенных компонентов. И тут надо знать, как подтянуть ручник. Также эти несложные действия позволяют вселить в водителя уверенность в надежной постановке своей Калины на стоянку на более сложных участках дорожного полотна.

Проверяем и регулируем ручник на «Калине»

В Ладе Калине, как и в других автомобилях, много деталей, которые со временем или теряют свои свойства, или выходят из строя. Пачкаются фильтры, стираются тормозные колодки, увеличивается время срабатывания приборов. Настройка их не всегда требует вмешательства СТО, часть проблем владелец в состоянии решить сам, например, отрегулировать ручной тормоз. Нередко требуется его регулировка: ручник хотят подтянуть или ослабить.

Где находится

Ручной тормоз состоит из пары тросов и настроечной колодки, которая находится на уровне заднего сидения под днищем автомобиля. Для регулировки лучше использовать яму, но можно воспользоваться эстакадой.

Часто именно из-за конструктивных особенностей Лады Калины ручник ослабевает и возникает необходимость натянуть тросик

Как проверить ручной тормоз на Ладе Калине

Проверка работоспособности ручника решается просто. Заехав на уклон от 20 и более градусов, пробуют затянуть его. Нормальным считается, когда 2–4 щелчков достаточно для удержания машины на месте. Если число доходит до 6–8, значит, тросики тормоза растянулись, меньше 4 — возможно, механизм стоит ослабить.

Ручник непосредственно управляет колодками задних тормозов. Если они стёрты, то даже при нормальной регулировке удержать автомобиль на месте не получится.

А если заменить?

Менять или регулировать — решить можете только вы сами. Но замена обойдётся в какую-то сумму, тогда как самому настроить ручной тормоз достаточно просто и быстро.

Так как работать придётся под автомобилем — понадобиться смотровая яма или эстакада. Предпочтительнее работать на яме.

Инструмент для регулировки ручника

ключ на 13, 2 штуки;
ключ на 10, 1 штука (лучше накидной);
удлинитель для ключа;
баллончик с WD-40.

: Отличия автомобильных дорог в зависимости от категории

Запасные детали при регулировке пока не нужны.

Как подтянуть

Так как система ручника находится под днищем, для защиты от грязи и пыли она закрывается наружным кожухом. Но его крепления — 4 гайки — будут прикипевшими. Для того чтобы их открутить, смачивают каждую WD-40 и ждут пару минут. Гайки откручивают ключом на 10.Защитный кожух
Кожух держится за счёт резинового кольца, удерживающего переднюю часть глушителя. Снимают и это кольцо.
Сдвигают кожух вперёд, по направлению к двигателю, затем снимают его полностью.

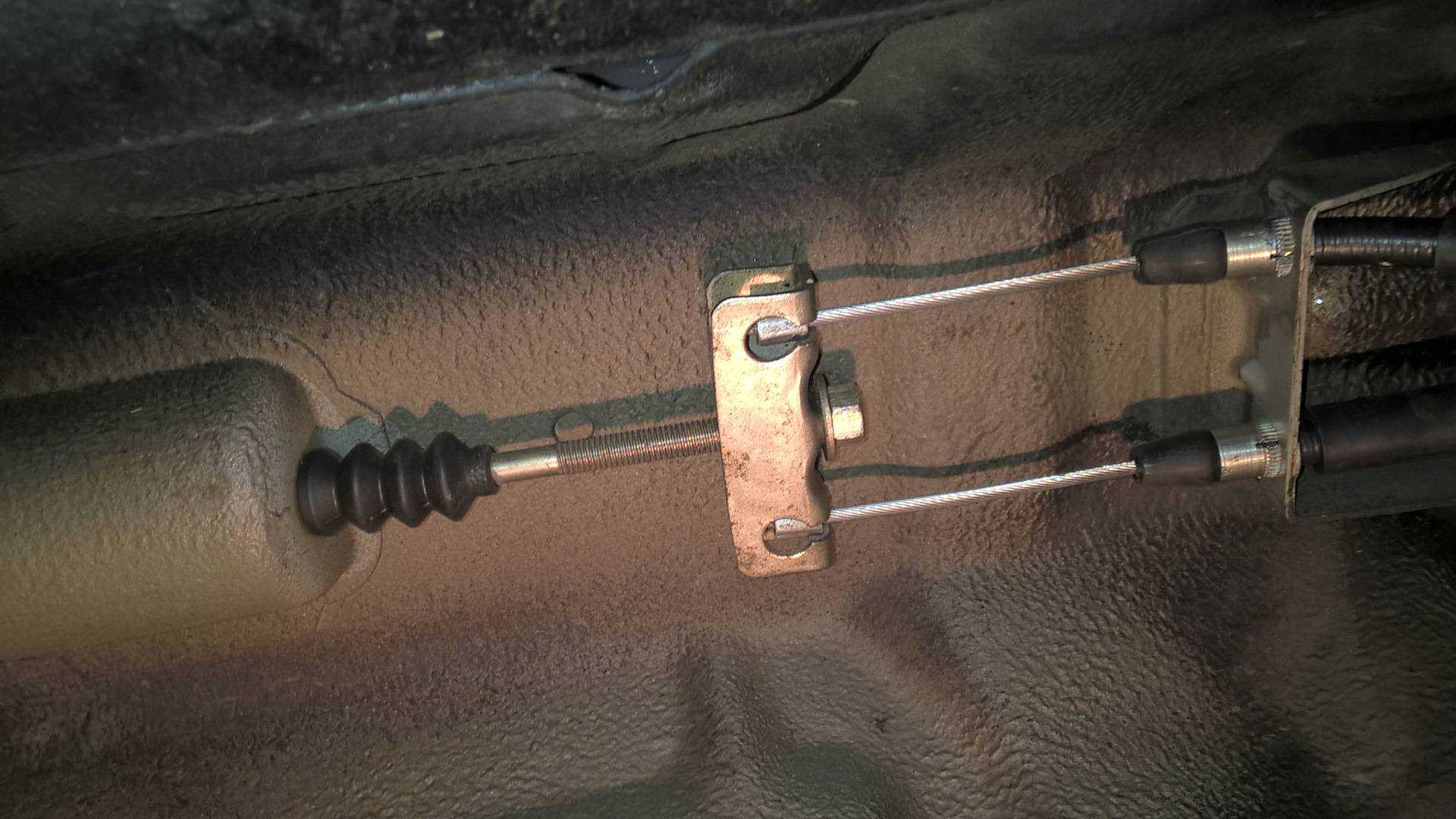

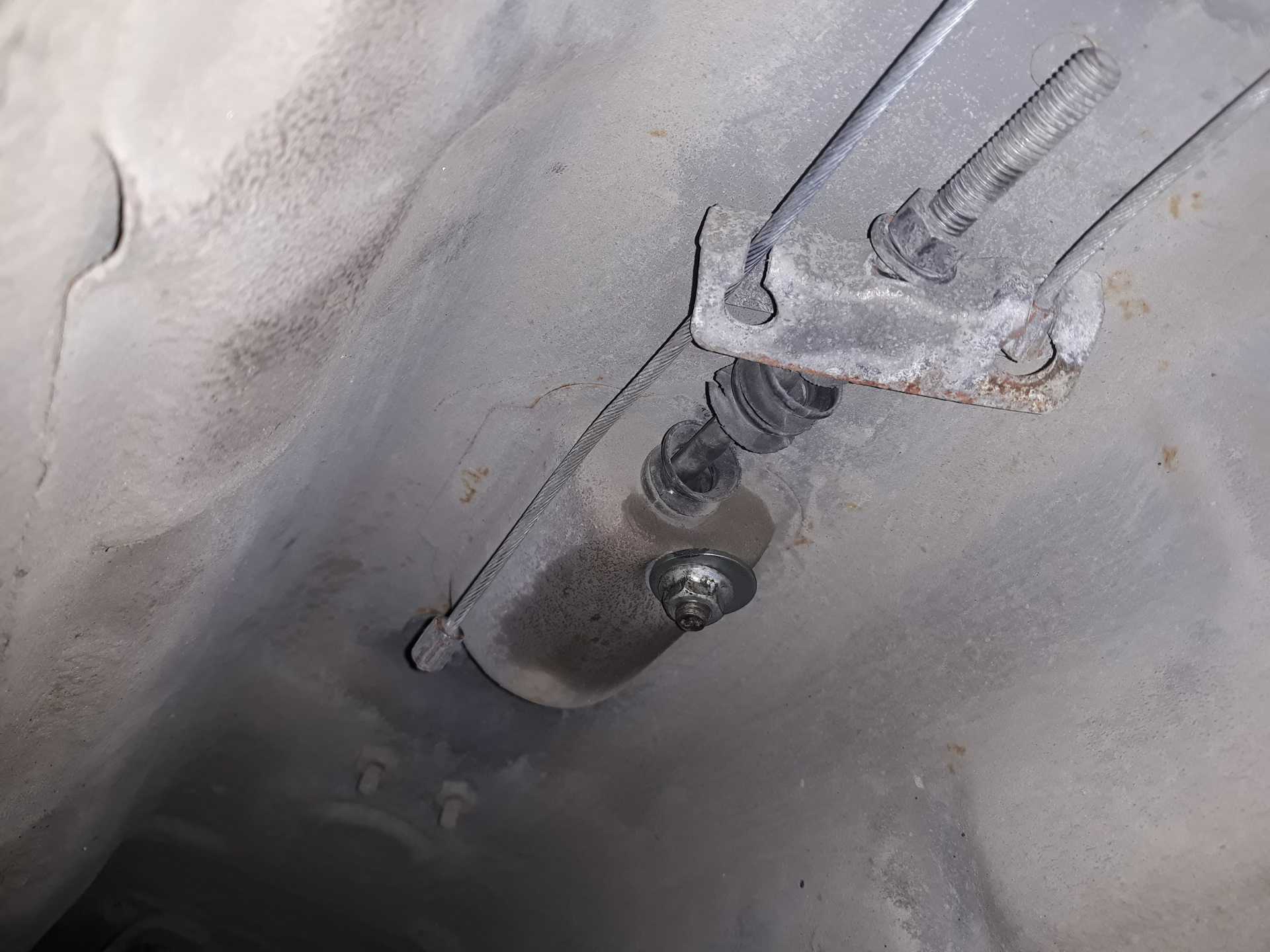

На открывшейся колодке (планка с двумя тросиками) ключом на 13 поворачивают внутреннюю гайку, периодически проверяя количество щелчков, периодически поворачивая колёсаИменно эта пара гаек контролирует натяжку тросов ручника
Отрегулировав, фиксируют положение наружной гайкой (ключ на 13).
Проверяют действие ручника для обоих колёс, по очереди поворачивая их.
Колодка может быть перекошена, и для одного колеса понадобится меньше щелчков — это не критично.
Сделав все, закрывают кожух в обратной последовательности.

Шпильки, на которых крепится кожух, достаточно слабые, поэтому, затягивая гайки, особых усилий не прикладывают.

Если надо ослабить тормоз

Если для полной блокировки достаточно менее 4 щелчков, это значит, что тросики ручного тормоза перетянуты. В таком случае нужно их немного отпустить. Регулируется это так же, как и при натяжении, за исключением того, что гайку придётся крутить в другую сторону, поэтому останавливаться на этом вопросе нет смысла. Также, возможно, сначала нужно будет работать с внешней, а не внутренней.

Как затягивают или ослабляют на универсале и хэтчбеке

Система тормоза с колодкой была разработана ещё до «Калины» и по-прежнему используется на всех новых моделях «АвтоВАЗ», поэтому никакой разницы в регулировке между версиями кузова машины нет. Аналогично не отличаются работы на Калина-1 и Калина-2.

: Грузовые шины Корморан — отличное решение для наших дорог

Если не помогает

Обычно лёгкого подкручивания внутренней гайки на колодке хватает надолго, но если вы выставили 4 щелчка, а потом, проверив, убедились, что этого по-прежнему мало — стоит подумать о замене тормозных колодок. Такая замена — операция чуть более сложная, поэтому неуверенным в себе новичкам-автолюбителям следует обратиться в СТО. Для более опытных замена труда также не составит.

https://youtube.com/watch?v=KnBNINZnhyE

Ручной тормоз на автомобиле — рычаг справа от водителя, которым на длительной стоянке дополнительно фиксируют автомобиль. Со временем он ослабляется, и для прочной фиксации надо его сильнее затягивать. В то же время отрегулировать его самостоятельно может даже начинающий автолюбитель.

Как проверить состояние узла, и какие причины поломок?

Если вы почувствовали недостаточную эффективность функционирования стояночной тормозной системы на вашей Лада Калина, то первым действием будет проверка степени натяжки троса, трос ручника должен быть хорошо натянут. Для этой цели следует потянуть на себя рычаг и посчитать щелчки, издаваемые храповым механизмом. На корректно отрегулированном узле таких щелчков должно быть от 2-х до 4-х. Если эти пределы не соблюдаются, то вам потребуется знать, как подтянуть ручник, в случае превышения количества щелчков или ослабление, когда их меньше обозначенного минимума. Довольно часто потребность в ослаблении появляется после замены колодок или тросового привода.

Также нередки случаи, когда стояночный привод не способен справиться со своими функциями, виной чему может служить запредельный износ колодок или непригодность троса к дальнейшему использованию, и в таком случае трос ручника подлежит замене.

Во время внешнего осмотра можно достоверно определить растяжку троса или его обрыв. Такой случай предполагает безальтернативную замену.

Что может вызвать некорректную работу ручника Лада Калина? На это способны оказать негативное воздействие некоторые причины, в числе которых рассмотрим следующие.

Вождение с не отпущенным до конца рычагом. Такая ситуация приводит к преждевременному изнашиванию колодок, что подразумевает последующую потребность в подтяжке троса.
Повреждение тросового привода Лада Калина под воздействием механических факторов. Ввиду наружного расположения ветвей троса (под днищем) они склонны к быстрому износу, особенно при поврежденной оболочке. Проблема может быть решена только заменой.
Неисправность храпового узла. Здесь на помощь приход разборка с последующей заменой изношенных элементов.

Все обозначенные поломки можно устранить в собственноручном режиме. В нашем материале мы рассмотрим технологию подтяжки троса или последовательность действий при его замене.

Как отрегулировать стояночный тормоз Безопасность и комфорт

Поднимается рычаг на 2-3 щелчка, количество зависит от модели;
Задомкрачиваем автомобиль. Удобнее всего производить работу на смотровой яме;
После чего, ослабьте затяжную гайку регулировочного узла. Путем вращения другой гайки, натягивайте трос до момента появления тормозящего усилия на вывешенном колесе;
Отпускаем рычаг, колесо должно крутиться без особых помех. Еще раз поднимаем рычаг до максимального положения. Колесо должно перестать крутиться. Так повторяют несколько раз;
После того, как вы убедитесь в правильности настроек, следует затянуть контргайку.

AutoFlit.ru

Как заменяется трос ручника на Ладе?

Иногда случаются ситуации, когда одними регулировочными манипуляциями проблему не решить. Здесь единственной мерой устранения поломки будет замена троса, который мог попросту растянуться в запредельном режиме или вообще оборваться. Такое часто случается с тросами, обладающими не самым лучшим качеством изготовления.

По аналогии с первым случаем также готовим подходящие инструменты. Их перечень немного расширяется. Итак, нам потребуется привлечь на помощь:

ключи или головки, размер которых «13» и «10»;
«трещотку», что удобнее обычного воротка;
плоскую отвертку средней величины;
плоскогубцы и «WD-40».

Начиная ремонтную процедуру, обеспечиваем вывешивание колес задней оси любым из ранее рассмотренных способов. Также в рамках подготовительного этапа производим снятие обоих тормозных барабанов.

Теперь непосредственно замена троса.

Аналогичным образом, как при регулировке, откручиваем и сдвигаем теплоизоляционный экран контура выхлопа.
Снимаем с подвески Лада Калина прилегающую к стояночному узлу часть глушителя и отводим в сторону, подперев впоследствии подходящим бруском.
Действуем ключом на «13» для откручивания двух гаек, располагающихся на центральном штоке.
Теперь нам потребуется извлечь правую и левую ветви троса из планки уравнителя и соответствующих кронштейнов, которые расположены на днище.
На каждом из тормозных узлов колес с помощью указанной отвертки производим отведение рычага активации колодки, после чего посредством плоскогубцев отсоединяем тросовый наконечник.
Трудности могут возникнуть во время извлечения наконечника из специализированного отверстия, расположенного в кожухе (щите) тормозного механизма Лада Калина. Данное место рекомендуем обильно обработать посредством проникающего вещества. Выжидаем время и извлекаем указанный участок троса, применяя манипуляцию пошатывания. Таким способом следует осуществить демонтаж тросовых наконечников на обеих сторонах автомобиля.
