Процедура замены тормозного цилиндра

Замена заднего тормозного цилиндра на ваз 2114 ничем не отличается от той же процедуры, скажем, на 2106 или 21099.

• На первом этапе необходимо обеспечить доступ ко всем колесам одновременно, потому что так легче будет производить последующую прокачку всей системы. Для этого установили машину на опоры и приподняли. На винтовом подъемнике это осуществить удобнее всего, но можно обойтись и без него.
• При помощи баллонного ключа откручиваем необходимое нам колесо.
• С использованием пассатиж откручиваем шпильки, которыми прикручен барабан к ступице. И равномерно снимаем его, при этом, возможно, придется немного подстучать молотком по его задней части через деревянную прокладку. При этом будьте осторожны, потому что барабан изготовлен из весьма хрупкого материала. Дополнительно щеткой по металлу очистите цилиндрическую поверхность ступицы от ржавчины и грязи.
• Затем внимательно произведите снятие всех частей тормозной системы. Но чаще всего лучше снять все, потому что кожух, как правило, необходимо обработать и покрасить хотя бы грунтом.
• Далее приступаем к демонтажу самого цилиндра. Чтобы избавить себя от лишних хлопот обязательно тщательно зачистите соединение цилиндра с тормозной трубкой. При этом помните о том, что они могут быть как стальные, так и медные. В связи с этим требуется соблюдать аккуратность во всех действиях, чтобы их не повредить.

Как открутить задний тормозной цилиндр на ваз 2114, если соединения прикорели?

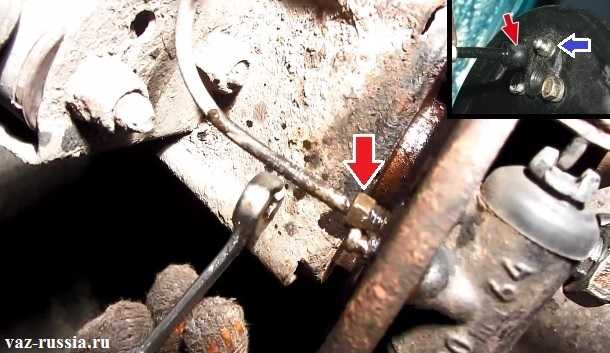

• Можно попробовать открутить штуцер ключом на 10, но, скорее всего, это сведется к срыву граней, поэтому на некоторое время обильно смочите все соединения WD-40. Она за сравнительно небольшой промежуток времени разъест и растворит всю окись металла, а благодаря своей микроскопичности она попадает даже в микро зазоры. Обычно после таких действий штуцер легко откручивается. Но если и это не помогает, а граней уже практически нет, то в продаже имеется специальный ключ, который представляет собой накидной с прорезью и с зажимным болтом. Такое нехитрое устройство позволяет открутить любые закоревшие соединение без особых усилий. Вам необходимо надежно закрепить его на гайке, зажать болтом и поворачивать.
• Итак, победив это соединение, приступайте к откручиванию самого тормозного цилиндра. Здесь все намного проще, потому что он прикручен всего двумя болтами на М6, под ключ на 10. Он, как правило, легко откручиваются и цилиндр легко вынимается из отверстия.
• После демонтажа старого цилиндра внимательно осмотрите состояние только что открученного штуцера и место установки. Все дефекты следует удалить, а заусенцы зачистить.
• Сборку тормозов осуществляйте в обратном порядке. Проверку цилиндра начинайте только после сборки всего тормозного механизма колеса. Установки колодок, планки, не забудьте обратно зацепить трос ручника. Это частая проблема в этом деле. Главное все собрать в именно так, как оно стояло.

Как заменить тормозной цилиндр мы разобрались, теперь приступим к прокачке системы.

• После установки барабана можно приступать к прокачке системы. Ее необходимо начинать с дальнего колеса по часовой стрелке. Это связано с тем, что система довольно большая и для того, чтобы из нее выкачать воздух начинать необходимо с дальних участков, постепенно заполняя всю систему.
• После прокачки внимательно осмотрите новый цилиндр и его соединение с трубкой на предмет протечек. При этом необходимо максимально сильно пару раз нажать и удерживать педаль тормоза.
• Чтобы упростить себе задачу, в случае неисправности нового приобретенного цилиндра, и не выполнять дурной работы. Можно проверить цилиндр без барабана, но здесь понадобится хорошая физическая сила и две матировки для вжатия и удержания поршней.
• При правильно отрегулированных тормозах сначала мертво схватывают при резком нажатии на педаль передние колеса, потому что они ближе находятся к главному тормозному цилиндру, а затем одновременно схватывают оба задних колеса. Если это не так, то следует прокачать систему заново или провести повторное техническое обслуживание.

Но иногда задний тормозной цилиндр можно отремонтировать, для этого продаются ремкомплекты, в который входят несколько уплотнительных колец и два пыльника. Но это целесообразно только в случае отличного состояния его внутренней поверхности.

Источники

• https://luxvaz.ru/vaz-2114/209-zamena-glavnogo-tormoznogo-cilindra.html
• https://nadomkrat.ru/tormoznaya-sistema/zamena-zadnego-tormoznogo-cilindra-na-vaz-2114

НЕИСПРАВНОСТИ

Признаки неисправности ЗТЦ:

1. Уходит тормозная жидкость из бачка;
2. Задний барабан влажный, заметно подтекание жидкости;
3. Пропала эффективность торможения, педаль «берет» в самом конце хода, иногда не с первого качка.

Причины неработоспособности:

1. Естественный износ;
2. Разъело манжеты вследствие смешивания разных типов тормозной жидкости;
3. Плохое качество детали;
4. Выдавило поршеньки по причине сильной изношенности колодок.

Бывает, что поршни внутри корпуса заклинивают. Если это происходит при разведенных по сторонам поршнях, то автомобиль начинает постоянно подтормаживать, и барабан перегревается. С таким дефектом ездить нельзя, машину необходимо срочно ставить на ремонт.

Есть один нюанс, на котором стоит заострить внимание. Часто во время прокачки тормозов мастера при попытке отвернуть обламывают прокачной штуцер на цилиндре. Не помогает даже WD-40

Происходит это вследствие того, что со временем «прокачка» закипает в корпусе ЗТЦ. Поэтому, прежде чем прокачивать тормоза, следует иметь в запасе новые детали для замены

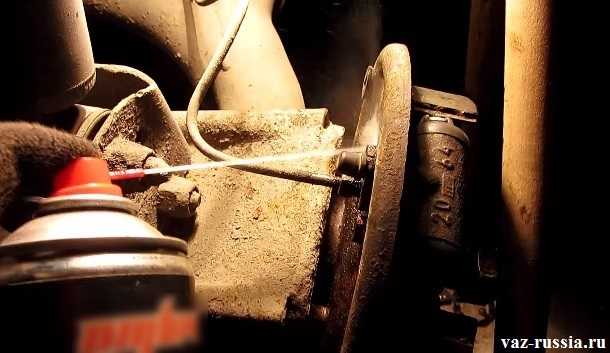

Не помогает даже WD-40. Происходит это вследствие того, что со временем «прокачка» закипает в корпусе ЗТЦ. Поэтому, прежде чем прокачивать тормоза, следует иметь в запасе новые детали для замены.

Есть и хитрый способ, который поможет не обломать штуцер. Перед отворачиванием необходимо аккуратно (не поломать молотком штуцер!), но тщательно обстучать корпус вокруг штуцера прокачки и попробовать его стронуть с места.

После этого без применения особого усилия пытаемся «прокачку» ослабить. Не идет? Тогда обстукиваем еще раз. Скорее всего, терпение будет вознаграждено, и проблемы, связанной с внеплановой заменой цилиндра, не возникнет.

Часто задаваемые вопросы

1. Как поменять тормозной цилиндр передний на ВАЗ 2115?

Для замены переднего тормозного цилиндра на ВАЗ 2115 следуйте инструкциям ниже:

1. Снимите колесо с тормозного диска.
2. Отсоедините тормозной шланг от цилиндра, используя гаечный ключ.
3. Снимите ослабленный тормозной цилиндр и удалите старые уплотнительные кольца.
4. Установите новые уплотнительные кольца на новый тормозной цилиндр.
5. Установите новый цилиндр на тормозной диск и затяните гайку до тех пор, пока отверстие для соединения шланга не окажется направленным к нему.
6. Подсоедините тормозной шланг к цилиндру и затяните гаечным ключом.
7. Установите колесо обратно на место и затяните гайки.

2. Какие инструменты необходимы для замены переднего тормозного цилиндра на ВАЗ 2115?

Для замены переднего тормозного цилиндра на ВАЗ 2115 вам понадобятся следующие инструменты:

• Гаечный ключ.
• Набор торцовых головок.
• Отвертки различных размеров.
• Накидной ключ.
• Набор плоских и крестообразных отверток.
• Кусок ткани или тряпка для протирки поверхностей.

НЕИСПРАВНОСТИ

Признаки неисправности ЗТЦ:

1. Уходит тормозная жидкость из бачка;
2. Задний барабан влажный, заметно подтекание жидкости;
3. Пропала эффективность торможения, педаль «берет» в самом конце хода, иногда не с первого качка.

Причины неработоспособности:

1. Естественный износ;
2. Разъело манжеты вследствие смешивания разных типов тормозной жидкости;
3. Плохое качество детали;
4. Выдавило поршеньки по причине сильной изношенности колодок.

Бывает, что поршни внутри корпуса заклинивают. Если это происходит при разведенных по сторонам поршнях, то автомобиль начинает постоянно подтормаживать, и барабан перегревается. С таким дефектом ездить нельзя, машину необходимо срочно ставить на ремонт.

Есть один нюанс, на котором стоит заострить внимание. Часто во время прокачки тормозов мастера при попытке отвернуть обламывают прокачной штуцер на цилиндре

Не помогает даже WD-40

Происходит это вследствие того, что со временем «прокачка» закипает в корпусе ЗТЦ. Поэтому, прежде чем прокачивать тормоза, следует иметь в запасе новые детали для замены

Не помогает даже WD-40. Происходит это вследствие того, что со временем «прокачка» закипает в корпусе ЗТЦ. Поэтому, прежде чем прокачивать тормоза, следует иметь в запасе новые детали для замены.

Есть и хитрый способ, который поможет не обломать штуцер. Перед отворачиванием необходимо аккуратно (не поломать молотком штуцер!), но тщательно обстучать корпус вокруг штуцера прокачки и попробовать его стронуть с места.

После этого без применения особого усилия пытаемся «прокачку» ослабить. Не идет? Тогда обстукиваем еще раз. Скорее всего, терпение будет вознаграждено, и проблемы, связанной с внеплановой заменой цилиндра, не возникнет.

Потек тормозной цилиндр заднего колеса. Что делать?

Как устранить неисправность заднего тормозного цилиндра если он потек (течет)

Течет (потек) тормозной цилиндр заднего колеса — неисправность требующая немедленного устранения.

На примере тормозных цилиндров (колесных тормозных цилиндров) задних колес тормозной системы автомобиля ВАЗ 21093 рассмотрим в чем причина этой неисправности и как ее устранить самостоятельно.

Признаки неисправности: течет тормозной цилиндр заднего колеса

Потеки под штуцером прокачки и (или) наконечником трубки к цилиндру

После ремонта или замены тормозного цилиндра штуцер прокачки и (или) наконечник трубки к тормозному цилиндру не были затянуты до конца или затянуты с перекосом.

Снижение эффективности торможения

Педаль тормоза становится «ватной» так как тормозной барабан смазывается тормозной жидкостью из цилиндра и колодки скользят по нему. Желаемого быстрого торможения после ее нажатия не происходит.

Плохо работает «ручник»

«Ручник» хуже держит автомобиль не смотря на полностью поднятый рычаг.

Причины неисправности: потек тормозной цилиндр заднего колеса

Изношены уплотнительные кольца тормозных цилиндров

Уплотнительные кольца расположены на поршнях цилиндров. Они постоянно перемещаются вместе с ними при торможении автомобиля и не дают тормозной жидкости вырваться наружу. Со временем происходит их возрастной износ и соответственно разгерметизация цилиндра. Тормозная жидкость сначала просто сочится (цилиндр «потеет»), а потом просто течет все больше и больше (цилиндр потек).

На скорость износа так же влияет качество тормозной жидкости (загрязненность), состояние зеркала внутри тормозного цилиндра (по которому движутся уплотнительные кольца), состояние пыльников цилиндров (под них может попасть грязь), степень износа тормозных колодок (при сильном износе поршни слишком сильно выдвинуты из цилиндров, что может быть причиной смещения и разрыва пыльников).

Детали тормозного цилиндра заднего колеса автомобиля ВАЗ 21093

Износ зеркала тормозного цилиндра

Увеличение шероховатости рабочей поверхности — внутреннего зеркала (полированного покрытия) тормозного цилиндра приводит к нарушению плотности прилегания к нему уплотнительных колец поршней и его разгерметизации.

Причины повреждения зеркала:  попадание грязи через порванные или смещенные пыльники, тормозная жидкость с загрязнением и (или) низкого качества, давно не менялась (впитала много воды, а где вода, там коррозия).

Износ или смещение пыльников тормозных цилиндров

Пыльники тормозных цилиндров выходят из строя по причине возрастного усталостного износа. Они так же могут смещаться (соскакивать со своих посадочных мест) после неправильной установки при ремонте, либо при сильном выдвижении из цилиндров их поршней из-за большого износа тормозных колодок и (или) барабанов.

Низкое качество деталей

Непредсказуемо ведут себя тормозные цилиндры задних колес и их детали в случае низкого качества изготовления. В таком случае они могут выйти из строя прямо сразу после их установки в тормозные механизмы задних колес.

При ремонте слабо затянули.

Что делать если возникла неисправность: потек тормозной цилиндр заднего колеса?

Заменить цилиндр новым

Самый оптимальный вариант, так как стоит новый цилиндр не дорого, менять его не так уж сложно и проблем с подтеканием тормозной жидкости удастся избежать на длительное время.

Заменить уплотнительные кольца и пыльники

Такой ремонт целесообразен в случае, если зеркало цилиндра в хорошем состоянии. Ремкомплект заднего тормозного цилиндра автомобиля ВАЗ 21093 стоит очень не дорого. Но установка его более сложная и длительная, чем просто замена цилиндра новым.

Заглушить тормозной цилиндр заднего колеса

Способов заглушки несколько. Вот самый простой: отсоединить тормозную трубку, идущую к текущему цилиндру заднего колеса от главного тормозного цилиндра, а на ее место завернуть заглушку (кусок загнутой тормозной трубки с наконечником).

После всех манипуляций с колесным тормозным цилиндром рекомендуется прокачать тормозную систему.

Тормозную жидкость в тормозной системе автомобиля ВАЗ 21093 рекомендуется заменять новой раз в пять лет. Так как она гигроскопична, впитывает влагу из окружающего воздуха. Повышенное содержание воды вызывает коррозию внутренних поверхностей тормозных цилиндров и их течь.

Цилиндр тормозной передний (переднего тормоза) ВАЗ 2108-2115 (левый)

Уважаемые покупатели, во избежание ошибок при отправке цилиндра тормозного переднего (переднего тормоза) ВАЗ 2108-2115, в строке «Комментарий» указывайте на какую сторону необходимо (водительскую или пассажирскую), модель вашего автомобиля и год выпуска.

         Цилиндр передний тормозной ВАЗ 2108, чаще всего заменяется следующими терминами: скоба дискового тормоза, цилиндр колесный переднего тормоза, цилиндр переднего тормоза, цилиндр переднего суппорта. Поэтому, если вы услышите эти термины, то знайте, что речь идёт об одном и том же.

Правая и левая сторона всегда смотрят ПО ХОДУ автомобиля (по движению вперед) и никак не иначе, водительская сторона – левая, а пассажирская правая.

         Гидравлический тормозной цилиндр предназначен для обеспечения передачи усилия от педали, через шток главного тормозного цилиндра, к тормозным колодкам колес, через трубки высокого давления, для воздействия на тормозные диски, либо барабаны (в зависимости от конструкции автомобиля).

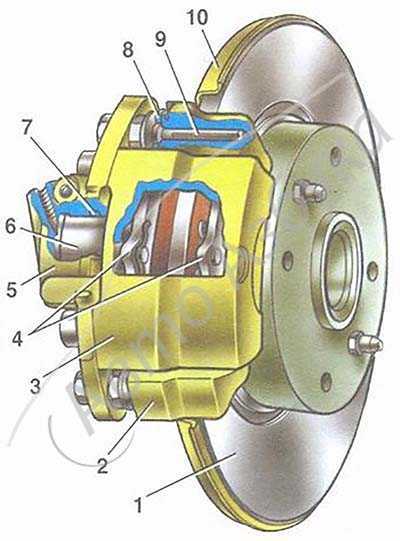

1 — тормозной диск; 2 — направляющая тормозных колодок; 3 — тормозной суппорт; 4 — тормозные колодки; 5 — цилиндр; 6 — поршень; 7 — уплотнительная манжета; 8 — защитный чехол направляющего пальца; 9 — направляющий палец; 10 — защитный кожух.

         В процессе эксплуатации автомобиля, следует обращать внимание на следующие несвойственные нормальной работе характеристики автомобиля:

— Неравномерное срабатывание колес при торможении, следствием чего может стать занос автомобиля. Это признак заедания поршня, который может вызвать применение некачественной жидкости или попадание в систему воздуха;

— Срабатывание индикаторной лампочки при критическом понижении жидкости в бачке, или обнаружение этого при визуальном осмотре, что говорит о возможной утечке гидравлической жидкости из износившихся манжет или прохудившихся патрубков;

— Нажатие педали дается с большим усилием, это может происходить по всем вышеописанным причинам.

         Замену элементов тормозной системы необходимо производить с требованием технических условий завода изготовителя.

Технические характеристикипереднего тормозного цилиндра ВАЗ 2108 — 2115:

Рабочее давление:        МРа – 20;

Рабочий диаметр:        мм — 48.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

         Другие артикулы товара и его аналогов в каталогах: 21080350104501, МБ08-3501044/45, 2101-3501044/45-82, КТ 028110, Х4810С1, А12.3501040/41.

ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 2113-2115.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить передний тормозной цилиндр на автомобиле семейства ВАЗ 21008-2115.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

ПОЭТАПНАЯ ЗАМЕНА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА

Необходимо рассмотреть весь процесс поэтапно. Учтем все нюансы и особенности. К этому надо отнестись очень серьезно, так как тормозная система – наша безопасность.

ЧТО НЕОБХОДИМО ДЛЯ СНЯТИЯ ГТЦ С АВТОМОБИЛЯ

Для выполнения такой операции желательно иметь рядом помощника и нужные инструменты:

• Гаечные ключи на «10», «13»,и «17»;
• Специальный ключ для отвинчивания штуцеров тормозных трубок;
• Пассатижи;
• Ветошь;
• Щётка по металлу;
• Жидкость для доливки.

Также необходимо обеспечить наличие места, где в случае необходимости придётся раскладывать детали этого разобранного изделия. Давайте рассмотрим вопрос о том, как заменить главный тормозной цилиндр своими руками. Дело – это не очень сложное и справиться с ним можно примерно за 30 минут, это в том случае, если вдруг не возникнут непредвиденные обстоятельства.

КАК СНИМАЮТ ГТЦ

При снятии необходимо выполнить следующие действия:

1. Первым делом необходимо отсоединить проводку от датчика уровня тормозной жидкости, который находится в крышке бачка на ГТЦ;
2. Следующим шагом будет снятие крышки с бачка и откачка из него жидкости. Для этой цели хорошо подходит медицинский шприц большого объёма;
3. Теперь нужно воспользоваться специальным гаечным ключом и отвернуть штуцера трубок, которые подсоединены к ГТЦ;
4. Отведите эти трубки в сторону, чтобы замена ГТЦ ВАЗ происходила без помех;
5. После этого можно гаечным ключом на «17» отвернуть две гайки, которые крепят ГТЦ к корпусу вакуумного усилителя;

Отделяем ГТЦ от вакуума

Заключительным шагом будет снятие его с вакуумного усилителя.

Перед тем как поменять главный тормозной цилиндр, необходимо разобрать, осмотреть и сделать дефектовку старого цилиндра. Возможно, у вас получиться восстановить его работу. Можно выполнить ремонт главного тормозного цилиндра ВАЗ 2114 в том случае, если имеется износ только резиновых уплотнительных манжет, но не выявлена выработка на зеркале цилиндра. При её наличии, ремонт будет бесполезной затеей.

Осмотр подтвердил тот факт, что требуется замена главного тормозного цилиндра ВАЗ 2114. В таком случае предстоит покупка нового ГТЦ в автомобильном магазине или авторынке. Стоимость главного тормозного цилиндра может колебаться от 800 до 1500 рублей, зависит цена от производителя таких изделий.

ВЫБОР НОВОГО ЦИЛИНДРА И ЕГО УСТАНОВКА

Следует обратить внимание при покупке на наличие заглушек на всех отверстиях в главном тормозном цилиндре.При их отсутствии может попасть влага во внутреннюю часть, вследствие этого могут возникнуть очаги коррозии. Если со старого изделия снимается бачок для тормозной жидкости, желательно приобрести новые втулки для его установки в новый ГТЦ

Существует большая возможность их деформации при его снятии.

После того как вами выбран ГТЦ и приобретён, можно приступать к его установке. Её начинают с установки бачка.

Далее поступают таким образом:

Устанавливают цилиндр на своё место и крепят двумя гайками к корпусу вакуумного усилителя;
Под корпус установленного изделия подкладывают пустую ёмкость с широкой горловиной или ветошь;
Заполняют бачок тормозной жидкостью до верхней отметки max;
Следующим шагом будет осуществляться проверка работоспособности цилиндра. Чтобы провести это действие, нужен помощник, который будет «легонько» качать педаль тормоза. Водитель должен закрыть пальцами все четыре отверстия на ГТЦ и дождаться появления из них жидкости. Она должна появиться сначала в двух передних, а затем и задних отверстиях. Помощник удерживает педаль в нажатом состоянии, а водитель быстро подсоединяет передние, затем задние трубки и затягивает их;
Теперь можно ставить на место тормозные трубки

Это делать необходимо, не торопясь и с осторожностью, чтобы не повредить резьбовую часть на штуцерах илив корпусе цилиндра.

На этом работы по замене ГТЦ завершены. Осталась одна маленькая деталь, это прокачка тормозов ВАЗ 2114. Это тема уже для отдельной статьи, а пока удачи на дорогах.

Ремонт переднего тормозного цилиндра | Автомобили ВАЗ-2115i-14i-13i

1. Снимите соответствующее колесо.

2. Выньте уплотнитель тормозного шланга из кронштейна на стойке.

3. Ослабьте затяжку штуцера шланга на цилиндре тормозного механизма.

4. Отогните отверткой усики стопорных шайб и выверните два болта крепления суппорта, придерживая вторым ключом направляющие пальцы за шестигранники.

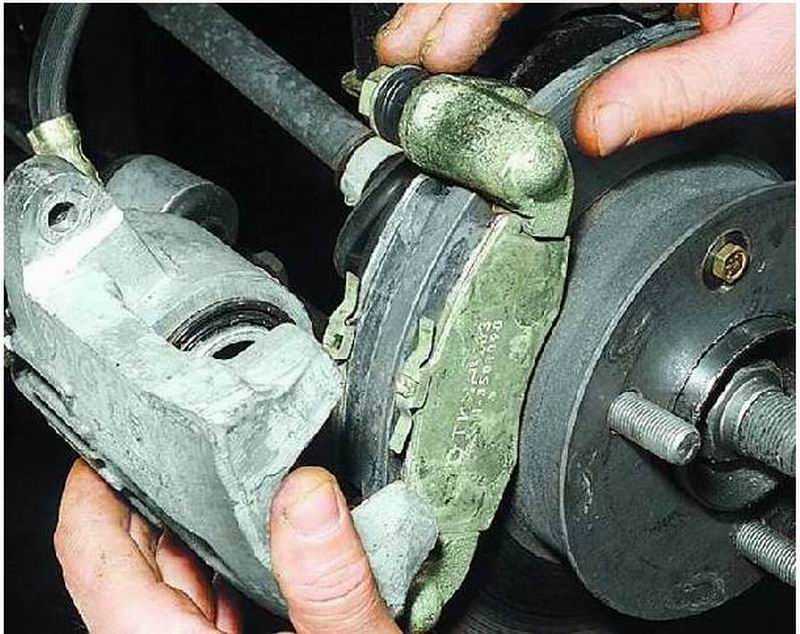

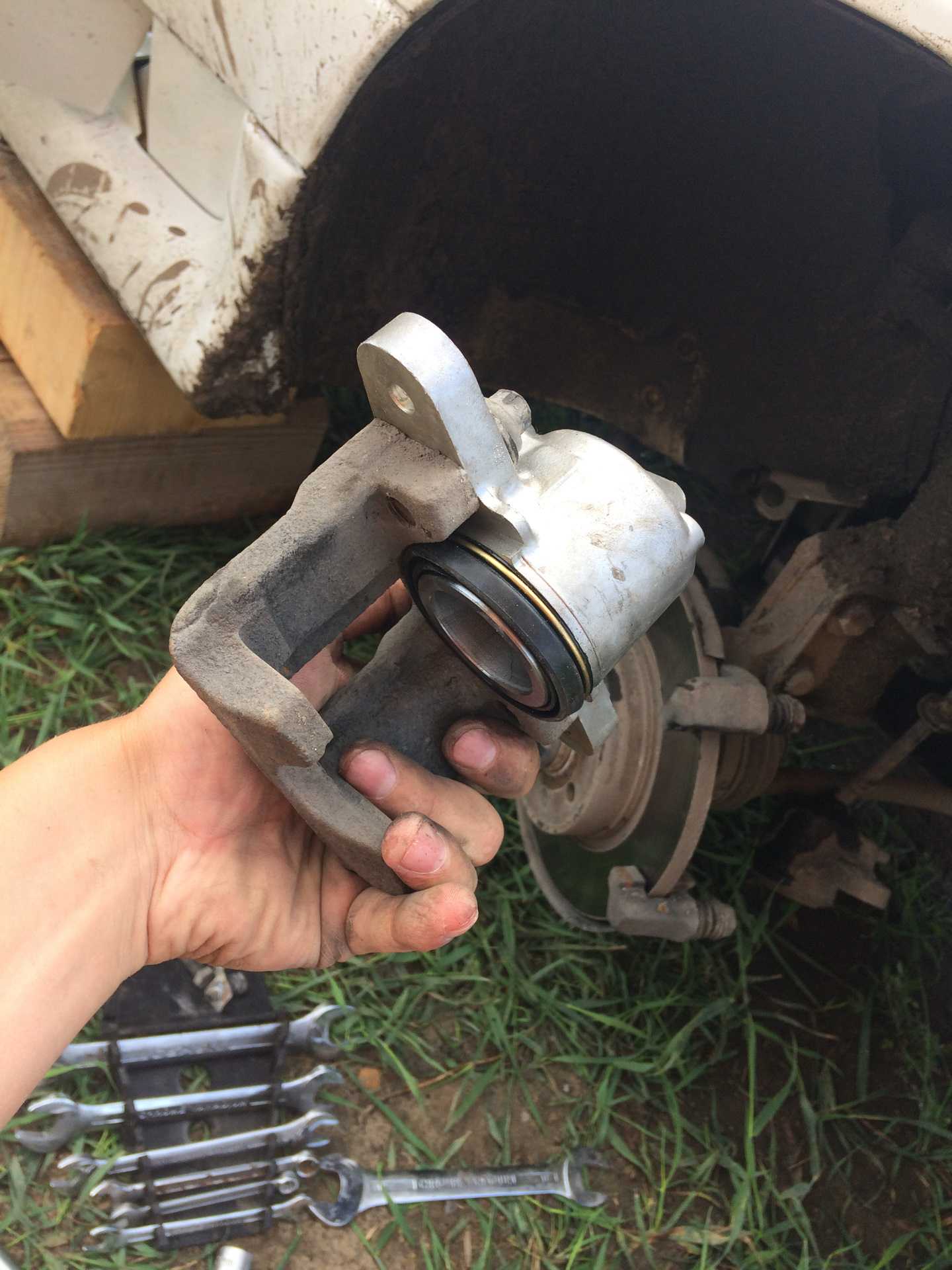

5. Выньте болты и снимите суппорт в сборе с цилиндром.

6. Удерживая ключом штуцер шланга за шестигранник, отверните цилиндр от наконечника.Будьте осторожны — из шланга потечет тормозная жидкость

Обратите внимание на то, что на штуцере установлено медное уплотнительное кольцо. Замените сильно обжатое кольцо

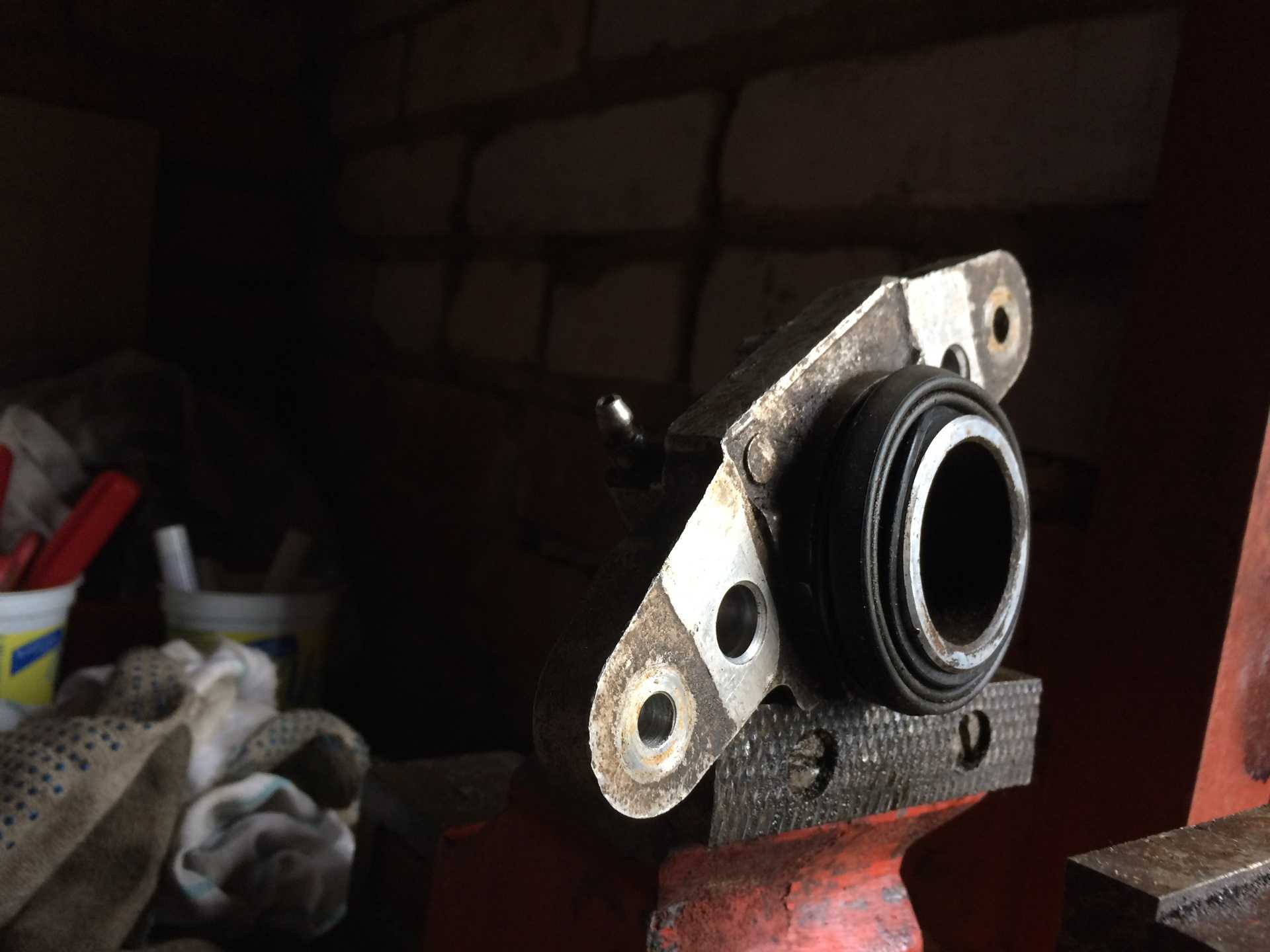

7. Зажмите суппорт в тиски и выверните два болта с внутренним шестигранником крепления цилиндра к суппорту. Снимите цилиндр с суппорта.

8. Аккуратно, чтобы не порвать защитный чехол, снимите стопорное кольцо.

9. Снимите с цилиндра защитный чехол.

10. Подав сжатый воздух через отверстия для подачи тормозной жидкости, извлеките поршень из цилиндра.

11. Аккуратно, чтобы не повредить зеркало цилиндра, выньте уплотнительное кольцо.

12. При необходимости замены цилиндра или самого клапана выверните клапан выпуска воздуха.

13. Внимательно осмотрите зеркало цилиндра и рабочую поверхность поршня. При обнаружении на них следов износа, повреждений или сильной коррозии замените цилиндр и поршень.

14. Замените поврежденное, разбухшее или потерявшее эластичность уплотнительное кольцо. Рекомендуется заменять кольцо при каждой разборке цилиндра независимо от его состояния.

15. Установите в проточку цилиндра новое уплотнительное кольцо, предварительно смазав его тормозной жидкостью.

16. Вставьте кромку защитного колпака в проточку поршня.

17. Смажьте свежей тормозной жидкостью зеркало цилиндра и рабочую поверхность поршня. Введите поршень в цилиндр и установите наружную кромку защитного колпака в проточку корпуса цилиндра. Установите стопорное кольцо.

18. Установите цилиндр тормозного механизма в порядке, обратном снятию. Перед установкой направляющих пальцев смажьте их смазкой Униол-1.

19. Удалите воздух из гидросистемы привода тормозов (см. «Как прокачать тормоза»).

Подготовка к замене тормозного цилиндра

Перед началом работы по замене тормозного цилиндра переднего тормозного механизма на ВАЗ 2115 необходимо подготовиться и убедиться, что у вас есть все необходимые инструменты. Начните с того, чтобы приподнять переднюю часть автомобиля, чтобы обеспечить доступ к колесной арке.

Теперь приступим к первому шагу:

Шаг 1: Снятие колеса

1. Ослабьте гайку колеса, но не полностью.
2. Поднимите автомобиль с помощью гидравлического домкрата или подъемника и установите его на подставки для стабильности.
3. Снимите гайку полностью и аккуратно снимите колесо.

Шаг 2: Доступ к тормозному цилиндру

Теперь необходимо получить доступ к тормозному цилиндру. Для этого выполните следующие действия:

Приподнимите капот и отыщите мастер-цилиндр расположенный рядом с воздушным фильтром.
Отсоедините соединительные трубки от тормозного цилиндра при помощи гаечных ключей или гаечного ключа.
Тщательно отверните крепежные болты, которые удерживают тормозной цилиндр, и аккуратно снимите его.
Обратите внимание на том, как соединены тормозные шланги с тормозным цилиндром, чтобы при установке нового цилиндра сделать все правильно.

Шаг 3: Установка нового тормозного цилиндра

Теперь, когда старый тормозной цилиндр снят, можно приступить к установке нового:

Установите новый тормозной цилиндр на место, следуя инструкции производителя и обратив внимание на правильное соединение тормозных шлангов.
Аккуратно затяните крепежные болты тормозного цилиндра и убедитесь, что цилиндр надежно закреплен.
Подсоедините тормозные шланги к цилиндру, затяните соединительные гайки.

Шаг 4: Завершение замены тормозного цилиндра

После установки нового тормозного цилиндра необходимо провести некоторые дополнительные действия:

• Проверьте весь механизм тормозов на предмет возможных утечек.
• Убедитесь, что все соединительные гайки и болты надежно затянуты.
• Установите колесо обратно на место и затяните гайку колеса.
• Опустите автомобиль, снимите подставки и тщательно опустошите тормозную шлангу для удаления возможных воздушных пробок.
• Повторите процедуру для другого переднего колеса.

Устройство

В ВАЗ-2115 применяется система тормозов, в которой рабочие контуры разделены диагонально. Это позволяет серьезно повысить степень надежности и безопасность людей. В частности, первый из них контролирует работу переднего правого и заднего левого тормозных механизмов. В случае его отказа включается второй контур.

Кроме того, в схеме работы гидропривода также имеется:

• усилитель вакуумный;
• регулятор двухконтурный, в задачи которого входит поддержание давления в тормозах, расположенных позади.

Установлен на ВАЗ-2115 датчик, сигнализирующий о снижении объемов тормозной жидкости. Он механический. Помимо этого, есть еще и система стояночных тормозов, которая, в свою очередь, имеет отдельный привод, блокирующий при необходимости заднюю ось.

Чтобы понять, что за проблема возникла в тот или иной момент, требуется достаточно большой опыт. Впрочем, диагностику произвести несложно и самостоятельно, если воспользоваться нижеприведенными рекомендациями.

Где и как купить?

Купить суппорт можно в любом автомагазине, который специализируется на реализации комплектующих для автомобилей отечественного производства. Как правило, в таких магазинах весь товар имеется в наличии. Выбрать походящий суппорт можно, как выписав его маркировку, точнее окончательный индекс из 5 последних цифр, так и предоставив продавцу неисправный суппорт (вес изделия всего 2,17 кг). Примерно, один раз в 3 года подвеска автомобилей семейства 2109-2115 обновлялась, следовательно, расположение ответных резьбовых посадочных мест (крепежные болты) может несколько различаться.

Новые вентилируемые тормозные диски совместимы со всеми упомянутыми суппортами для автомобилей ВАЗ 2109, 2110, 2114, 2115. Установка полностью соответствует оригинальным комплектующим.

Источники

• skolkos.ru/skolko-stoit-support-na-vaz-2109-2110-2114-2115/
• drive2.ru/l/510984286187290783/

Советы специалистов

1. Перед установкой деталей желательно их протереть спиртом и вытереть ветошью.
2. Нежелательно допускать контакт деталей с ГСМ, так как они разъедают уплотнители.
3. После замены ГТЦ обязательно нужно прокачать гидропривод тормозов, так как без прокачки системы в ней останется воздух, который негативно скажется на работе автомобиля.
4. Если кольца уплотнителя находятся в хорошем состоянии, их все равно следует заменить во время демонтажа.

Наиболее распространенная причина выхода из строя ГТЦ – протекание тормозной жидкости. Чтобы своевременно найти и устранить ее, надо периодически контролировать стык тормозного цилиндра.

Лада 2114 2012 — самостоятельный ремонт

Комментарии 7

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Как жидкость тормозная, подскажи=)Есть разница взять дешевую и всё же по дороже.

Это очень абстрактный вопрос. Ногой разница не чувствуется. Я взял только из-за бренда. Да и цвет у нее не такой как у всех. Точно не подделка.

Я вот к чему спросил Миш, менялись передние тормозные шланги и в тот момент купили жидкость в просто народе (черепашку-тосол синтез)жидкость заменена не так уж давно, а стала темненькой.Покупалось на скорую руку без заморочек, главное же чтобы Дот4,а производитель без разницы.теперь вот думаю поменять шланги в круг и залить что нибудь по солидней.

Эта вроде не темнеет. Скорее всего у тебя новая со старой смешалась. Покупай кастрол. Прокачивай всю систему и все будет ок

Как заменить задний тормозной цилиндр на ВАЗ 2113-ВАЗ 2115?

Примечание! Если вы решите немного денег сэкономить и отремонтировать тормозной цилиндр, то мы вам делать этого не рекомендуем, во-первых инструменты нужны будут специальные для этого, а во-вторых новый не таких больших денег стоит и ещё не факт что отремонтированный тормозной цилиндр, у вас через некоторое время не заклинит, поэтому лучше всего новый приобретите и замените его старым!

Снятие: 1) Сперва тормозной барабан снять с автомобиля нужно будет и ещё колесо при этом, потом колодки подлежат снятию и можно преступать к замене самого цилиндра, если же вы не умеете этого делать или же умеете но просто не помните принцип снятия и установки, то в таком случае изучите статью под названием: «Замена задних тормозных колодок на автомобиле» в которой мы всё подробно описали.

2) Теперь той же самой щёткой которой вы барабан должны были очистить от грязи, очистите с обратной стороны щиток тормозного барабана, а именно в том месте очистите где болты крепления тормозного цилиндра расположены и где тормозная трубка располагается, если у вас есть жидкость типа WD-40 то и её на обратную сторону щитка нанесите.

3) Затем отверните ключом гайку которая тормозную трубку крепит, после отворачивания отсоедините трубку и будьте готовы к тому, что из неё тормозная жидкость польётся, чтобы жидкости много не вытекло, обязательно чем ни будь закройте трубку (К примеру снятым колпачком со штуцера прокачки можно, как это на маленьком фото показано, месторасположение данного колпачка тоже показано чтобы вы знали, синей стрелкой).

4) В завершение придерживая рукой тормозной цилиндр, выкрутите два болта которые его крепят и после этого снимите полностью с автомобиля и произведите замену его на новый рабочий тормозной цилиндр.

Установка: Установка производиться в обратном порядке снятию, но только тормоза прокачать после установки нужно будет, о том как это сделать читайте в статье под названием: «Прокачка тормозной системы на автомобиле».

Дополнительный видео-ролик: Ниже мы закрепили ролик, в котором человек подробно объясняет каким образом можно снять рабочий цилиндр с автомобиля и в каких местах нужно наносить WD-40 чтобы его легче снять можно было.

Цилиндр тормозной передний (переднего тормоза) ВАЗ 2108-2115 (правый/левый).

Уважаемые покупатели, во избежание ошибок при отправке цилиндра переднего тормоза, в строке «Комментарий» указывайте на какую сторону необходимо (водительскую или пассажирскую), модель вашего автомобиля и год выпуска.

Цилиндр передний тормозной ВАЗ 2108, чаще всего заменяется следующими терминами: скоба дискового тормоза, цилиндр колесный переднего тормоза, цилиндр переднего тормоза, цилиндр переднего суппорта. Поэтому, если вы услышите эти термины, то знайте, что речь идёт об одном и том же.

Правая и левая сторона всегда смотрят ПО ХОДУ автомобиля (по движению вперед) и никак не иначе, водительская сторона – левая, а пассажирская правая.

Гидравлический тормозной цилиндр предназначен для обеспечения передачи усилия от педали, через шток главного тормозного цилиндра, к тормозным колодкам колес, через трубки высокого давления, для воздействия на тормозные диски, либо барабаны (в зависимости от конструкции автомобиля).

1 — тормозной диск; 2 — направляющая тормозных колодок; 3 — тормозной суппорт; 4 — тормозные колодки; 5 — цилиндр; 6 — поршень; 7 — уплотнительная манжета; 8 — защитный чехол направляющего пальца; 9 — направляющий палец; 10 — защитный кожух.

В процессе эксплуатации автомобиля, следует обращать внимание на следующие несвойственные нормальной работе характеристики автомобиля:

— Неравномерное срабатывание колес при торможении, следствием чего может стать занос автомобиля. Это признак заедания поршня, который может вызвать применение некачественной жидкости или попадание в систему воздуха;

— Срабатывание индикаторной лампочки при критическом понижении жидкости в бачке, или обнаружение этого при визуальном осмотре, что говорит о возможной утечке гидравлической жидкости из износившихся манжет или прохудившихся патрубков;

— Нажатие педали дается с большим усилием, это может происходить по всем вышеописанным причинам.

Замену элементов тормозной системы необходимо производить с требованием технических условий завода изготовителя.

Технические характеристикипереднего тормозного цилиндра ВАЗ 2108 — 099:

Рабочее давление: МРа – 20;

Рабочий диаметр: мм — 48.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

Другие артикулы товара и его аналогов в каталогах: 2108-3501044/45, МБ08-3501044/45, 2101-3501044/45-82, КТ 028110, Х4810С1, А12.3501040/41.

ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 2113-2115.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить передний тормозной цилиндр на автомобиле семейства ВАЗ 21008-099.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.
