Замена вакуумного усилителя тормозов на ваз 2110, ваз 2111, ваз 2112

Когда ремонтировать, а когда менять?

• Менять ВУТ придётся в том случае, когда повреждена диафрагма, возвратная пружина или один из клапанов. Тогда автовладелец будет просто вынужден снять ВУТ и заменить его. Причём сделать это нужно будет как можно быстрее. Замена в данном случае — это самый разумный выход, так как найти в продаже отдельные запчасти к ВУТу удаётся далеко не всегда (особенно это касается диафрагм).
• А ремонт целесообразно проводить в случае повреждений внешних шлангов. Шланг может треснуть, на нём может ослабнуть хомут, что приводит к нарушению герметичности и т. д. Все эти проблемы вполне можно устранить без замены ВУТа. Нарушение герметичности системы — это, конечно, плохо, однако критической поломкой это не является (если только водителя не раздражает шипение в кабине).

Как снять вакуумник на ВАЗ 2110

Если самостоятельная диагностика подсказывает о неисправности усилителя, то снятие вакуумника на ВАЗ 2110 — дело техники. Для начала, следует приготовить слесарный инструмент. Хорошо, если есть сервисный набор. В его отсутствие, необходимо подготовить ключи: три головки: 10 мм, 13 мм и 17мм, вороток с удлинителем, пару отвёрток крестовая и шлицевая, пассатижи.

Затем, можно снимать вакуумник на ВАЗ 2110 в следующем порядке:

1. Отключаем минусовую клемму от АКБ (таковы правила слесарных работ);
2. Откручиваем верхние саморезы, которые крепят шумоизоляционный материал к моторному щиту;
3. Отсоединяем бандажный резиновый ремень, крепящий расширительный бачок;
4. Не разъединяя соединений шлангов ОЖ, убираем бачок в сторону;
5. Теперь появляется возможность отодвинуть шумоизоляцию;
6. Отсоединяем клемму от датчика уровня жидкости на крышке тормозного цилиндра;
7. Придерживая клапан обратки, вытягиваем из него шланг подачи воздуха;
8. Далее, необходимо разъединить вакуумник и тормозной цилиндр. Для этого предстоит открутить две наружные гайки крепления;
9. Чтобы не отсоединять тормозные трубки, плавно отодвигает открученный цилиндр от усилителя;

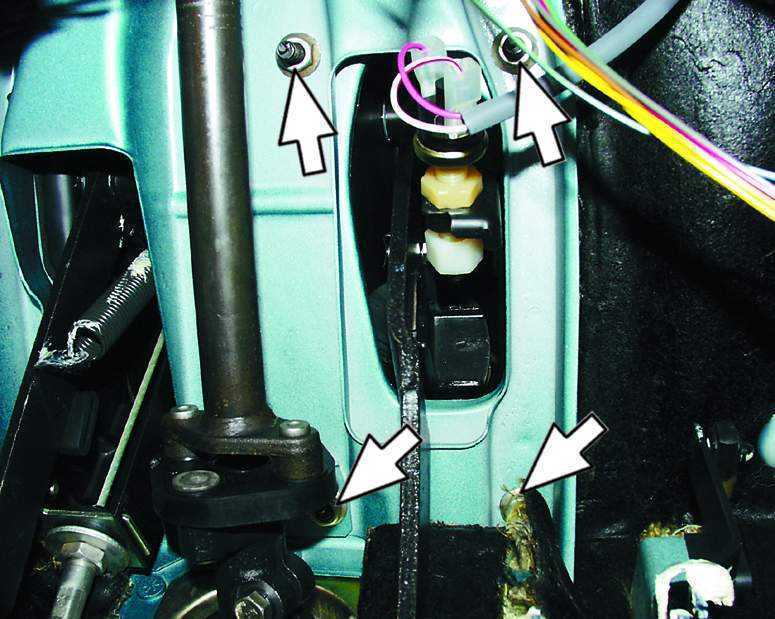

10. Переходим в салон. На щите, по периметру педали тормоза, находим четыре шпильки, которые крепятся гайками. Откручиваем их;
11. Затем отсоединяем палец, который связывает педаль и шток толкателя усилителя;
12. После этого, можно вернуться к моторному отсеку и вынуть открученный узел.

На демонтированном усилителе, останется кронштейн педали. Он крепится двумя гайками. Его следует снять и переустановить на новый вакуумник для вашего ВАЗ 2110. Сборка происходит в обратной последовательности. После того, как вам удалось поменять вакуумник на ВАЗ 2110, тормоза прокачивать не надо, потому что тормозные трубки не отсоединялись.

Для справки! Большинство деталей переднеприводного семейства ЛАДА между собой взаимозаменяемы. ВУТ не стал исключением, за одним маленьким нюансом, шток в 2108-21099, немного длиннее, чем у «десяток». Поэтому, на вопрос: подойдет ли вакуумник от ВАЗ 2109 на ВАЗ 2110? Можно ответить утвердительно – да. Но, педаль тормоза будет расположена чуть выше.

Тормозной механизм переднего колеса

1 – тормозной диск;2 – направляющая колодок;3 – суппорт;4 – тормозные колодки;5 – цилиндр;6 – поршень;7 – сигнализатор износа колодок;8 – уплотнительное кольцо;9 – защитный чехол направляющего пальца;10 – направляющий палец;11 – защитный кожух

Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой и сигнализатором износа тормозных колодок. Скоба образуется суппортом 3 и колесным цилиндром 5, которые стянуты болтами. Подвижная скоба крепится болтами к пальцам 10, которые установлены в отверстиях направляющей 2 колодок. В эти отверстия закладывается смазка, между пальцами и направляющей колодок установлены резиновые чехлы 9. К пазам направляющей поджаты пружинами тормозные колодки 4, из которых внутренняя имеет сигнализатор 7 износа накладок.

В полости цилиндра 5 установлен поршень 6 с уплотнительным кольцом 8. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском.

Главный тормозной цилиндр

Теперь поговорим о главном тормозном цилиндре на автомобиле ВАЗ 2110. Если вы не хотите допустить пропадания тормозов во время движения, их следует периодически проверять, а при возникновении проблем незамедлительно предпринимать соответствующие действия.

Частой причиной для замены главного тормозного цилиндра ВАЗ 2110 служит именно тот факт, что пропадают тормоза.

Признаки неисправности

Разумеется, тормоза могут полностью утратить свою эффективность по разным причинам, но сейчас мы говорим конкретно про главный цилиндр. Если причина кроется в нем, тогда это можно определить по таким признакам:

• На главном цилиндре заметны следы подтекания тормозной жидкости;
• Педаль имеет холостой ход, то есть при ее нажатии не создаются никакие усилия;
• Педаль тормоза попросту не нажимается.

Замена

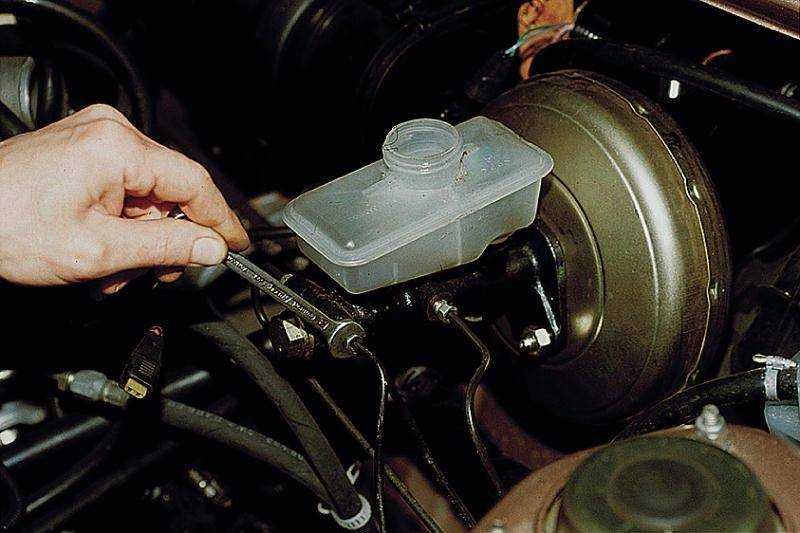

Для выполнения ремонта главного тормозного цилиндра ВАЗ 2110 его потребуется сперва разобрать, после чего установить новый элемент.

Наиболее сложный процесс — это разборка. Потому поговорим о нем детальнее.

От трубопровода аккуратно отсоедините главный цилиндр.
Отсоедините от аварийного индикатора тормозной жидкости колодку, которая оснащается проводками. Соединение на «десятке» осуществляется клеммами.
Прикройте чем-нибудь отверстия трубопровода и узла, чтобы не допустить утечку тормозной жидкости. Она загрязнит внутреннее пространство, что нежелательно.
Теперь снимите цилиндр вместе с бачком. Для этого достаточно отвинтить крепежные гайки, которые элемент соединяется с вакуумным усилителем.
После снятия датчика уровня тормозной жидкости слейте из баска и самого цилиндра имеющуюся там тормозную жидкость.
Если серьезной необходимости нет, бачок снимать не стоит. Но для полноценной сборки бак снимается, а затем устанавливается на место в строгом порядке.
Перед обратной сборкой каждый элемент промывается очищенной тормозной жидкостью

Хорошая альтернатива — изопропиловый спирт.
Не забудьте просушить детали компрессором и протереть чистой, сухой тряпкой.
Тщательно избегайте попадания на главный цилиндр топлива или керосина.
Особое внимание обратите на уплотнительные кольца. Если вы их промываете специальным спиртом, не держите кольца в этой жидкости дольше 20 секунд

После обработке сразу высушите и протрите уплотнители.
Поверхность поршня и зеркала обработайте, удалив всю ржавчину.
При замене главного цилиндра в обязательном порядке устанавливаются новые уплотнительные кольца, вне зависимости от их текущего состояния.
Проверьте упругость пружин поршня под нагрузкой. Обратитесь к руководству по ремонту ВАЗ 2110, где указаны соответствующие нагрузки и усилия для проверки.
При свободном состоянии длина пружины должна составлять 59,8 миллиметров. Если показатель имеет отклонение от нормы, обязательно замените пружины.

Прокачка

Если вы думаете, что после замены главного тормозного цилиндра можно спокойно выезжать на дороги, то вы ошибаетесь. На самом деле полноценный ремонт тормозных цилиндров на ВАЗ 2110 включает в себя прокачку.

Грамотная прокачка позволит обеспечить эффективность работы нового установленного главного цилиндра.

Процедура не сложная, но требует соблюдения инструкции.

• Найдите человека, который вам поможет в этом деле. Один будет возле машины, а второй — непосредственно в салоне.
• Накачайте тормозную педаль путем нескольких нажатий на нее.
• Помощник зажимает педаль, а вы тем временем немного откручиваете штуцер на одной из трубок тормозной системы.
• При этом должен выйти воздух, а также небольшая порция тормозной жидкости. Не пугайтесь течи, это вполне нормально.
• Обратно затягивайте штуцер, используя тот же ключ, что и при раскручивании — на 10.
• Командуйте помощнику опускать деталь.
• Процедура повторяется до того момента, как при раскручивании штуцера начнут выходить пузыри воздуха.
• Подобными действиями прокачивается каждый из четырех контуров.
• Предварительно убедитесь, что в расширительном бачке тормозная жидкость залита до требуемого уровня.

Собственно, на этом ремонтные работы, связанные с главным тормозным цилиндром, можно считать завершенным. Опыт эксплуатации такого автомобиля как ВАЗ 2110 подсказывает, что всегда в багажнике следует хранить емкость с тормозной жидкостью. Ситуации на дороге происходят всякие, и к ним нужно быть готовым.

 Загрузка …

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Какой вакуумник купить

Тормоза – важнейшая система в автомобиле. Подойти к ремонту следует со всей ответственностью. Вакуумный усилитель дорогой узел. Поэтому, у владельца может появиться мысль о покупке б/у запчасти. В этом случае, сэкономить действительно получится. Но, старый вакуумник может выйти из строя в любую минуту, а значит деньги были потрачены зря. Кроме того, разборка ВАЗ 2110 с последующей заменой вакуумника может оказаться напрасной.

Выбор потребителей

Lucas	9.4%
Iruna	2%
ТоргМаш	53.3%
Техномастер	0.8%
ProSport	2%
Спорт	2%
АТ,Чехия	0.8%
Заводской ВУТ	23.1%
Другой ВУТ	5.5%
Аксиома	1.2%
Лидером этого соревнования стал ТоргМаш, за него отдано 53.3% процента голосов

Лучше автовладельцу раскошелиться и приобрести новый ВУТ, от таких производителей, как:

• LUCAS TRW – от 5 900 до 6 500 рублей (в сборе: с бачком, кронштейном и педалью тормоза);
• ТоргМаш – 2 320 руб;
• ДААЗ (2103-3510010) – от 1400 до 2250 руб;
• Fenox (f-VB10001C3) – 1 560 руб;
• TRIALLI (va551) – 1450 руб;
• QUARTZ (qz2170351) – 1 050руб.

Заводской ВУТ, в сборе с педалью и бачком ТЖ, обойдётся около 4 900 рублей. Среди автовладельцев, особенным уважением пользуются запчасти ДААЗ и ТоргМАШ. Именно эти производители становятся лидерами голосования на автофорумах.

Демонтаж

Чтобы произвести замену вакуумного усилителя, необходимы такие действия:

Снять обивку отсека двигателя;
Снять накладки с лобового стекла;
Открутить гайки, скрепляющие вакуумный усилитель с главным цилиндром ключом на 17;
Затем главный цилиндр осторожно снять со шпилек, не повредив трубок;
Отсоединить от вакумника шланг;
Отсоединить из салона от выключателя стоп-сигнала проводку;
Открутить педаль тормоза от кузова (понадобится ключ на 13) ;
Вынуть вакуумный усилитель тормозов;
Отсоединить кнопку стоп-сигнала;
С помощью отвертки поддеть стопорную скобу, вынуть палец толкателя;
Открутить две гайки, крепящие вакумник к кронштейну, отсоединить его. Теперь стала возможной замена этого устройства на новое.. Замена вакумника производится в последовательности наоборот

Затем устанавливается кнопка стоп-сигнала и регулируется свободный ход педали, который должен составлять 3 – 5 мм

Замена вакумника производится в последовательности наоборот. Затем устанавливается кнопка стоп-сигнала и регулируется свободный ход педали, который должен составлять 3 – 5 мм.

Проверка

Обычно на исправность вакуумный усилитель проверяют так:

• Не заводя двигателя, необходимо несколько раз нажать на тормоз (как при прокачивании);
• После 5-го – 6-го нажима зафиксируйте педаль в нажатом положении, заведите мотор;
• Как только двигатель запустится, педаль самостоятельно немного перемещается вперед. Это при исправности вакуумного усилителя.

Если же вакуум не создается, тогда первым делом необходимо проверить соединения и сам шланг на герметичность, а также обратный клапан вакумника ВАЗ 2110. Зачастую причина в неисправности (разрывах, трещинах) частей из резины, которым требуется замена.

В таком случае поможет ремонт, а именно замена неисправных частей, на исправные.

Ремонт может потребоваться внутренней детали, к примеру диафрагме, в ней со временем может появиться дырка.

Диафрагма продается в составе ремкомплекта. Цена ремкомплекта ВУТ ВАЗ 2110, колеблется в районе 250-400 рублей.

Контуры тормозной системы

Рекомендуется периодически проверять состояние тормозных трубок и шлангов. Резиновые шланги с наличием трещин, следов потеков и коррозии подлежат немедленной замене. При наличии небольшой течи через соединения сначала стоит попыаться устранить более плотным затягиванием. Если это не помогает – заменить, желательно обе соединяемых детали. Небольшие вмятины и царапины на контурных трубках, а также обрывы пластиковых креплений – совсем не повод для паники.

Главное, чтобы контуры сохраняли проходимость для жидкости. Редко, но случаются засоры тормозных магистралей. В большинстве случаев ремонт может сводиться к прочистке и промывке всех элементов тормозной системы с последующим удалением воздуха из контуров. Если на тормозной магистрали нет ничего, кроме грязи и ее контуры выполняют свое главное назначение – подачу давления к тормозным механизмам колес, то будьте спокойны: ремонт и замена им еще долго не понадобится.

Замена вакуумного усилителя и главного тормозного цилиндра ВАЗ 2110 своими руками

Невзирая на то, что эти два агрегата неразрывно связаны вместе, в нашем материале мы разглядим их раздельно. Это дозволит детально разобраться во всех аспектах и особенностях работы и ремонта 2-ух устройств.

Неисправности и способы их проверки

Не исключено, что для вас может потребоваться подмена вакуумного усилителя на ВАЗ 2110. Предпосылкой могут послужить разные неисправности, соответствующие признаки которых появляются в последующем:

• При нажатии на педаль тормоза, появляется шипение, и сразу с этим не изредка увеличиваются обороты мотора;
• Автомобиль начинает троить;
• Свечки зажигания перестают работать отлично;
• Расход горючего приметно возрастает.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить. Производится данная процедура последующим образом:

• Как при обыкновенной прокачке тормозов, при незаведенном моторе пару раз нажмите на педаль акселератора;
• После 5 либо 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите движок;
• После пуска педаль будет сама мало сдвигаться вперед.

Также высока возможность повреждения диафрагмы, на которой со временем появляется отверстие. Приобрести диафрагму можно с ремкомплектом.

Прокачка

Если вы думаете, что после подмены головного тормозного цилиндра можно тихо выезжать на дороги, то вы ошибаетесь. По сути настоящий ремонт тормозных цилиндров на ВАЗ 2110 содержит в себе прокачку.

Процедура не непростая, но просит соблюдения аннотации.

• Найдите человека, который для вас поможет в данном деле. Один будет около машины, а 2-ой — конкретно в салоне.
• Накачайте тормозную педаль методом нескольких нажатий на нее.
• Ассистент зажимает педаль, а вы тем временем малость откручиваете штуцер на одной из трубок тормозной системы.
• При всем этом должен выйти воздух, также маленькая порция тормозной воды. Не пугайтесь течи, это полностью нормально.
• Назад затягивайте штуцер, используя тот же ключ, что и при раскручивании — на 10.
• Командуйте ассистенту опускать деталь.
• Процедура повторяется до того момента, как при раскручивании штуцера начнут выходить пузыри воздуха.
• Схожими действиями прокачивается любой из 4 контуров.
• За ранее удостоверьтесь, что в расширительном бачке тормозная жидкость залита до требуемого уровня.

Фактически, на этом ремонтные работы, связанные с основным тормозным цилиндром, можно считать завершенным. Опыт эксплуатации такового автомобиля как ВАЗ 2110 дает подсказку, что всегда в багажнике следует хранить емкость с тормозной жидкостью. Ситуации на дороге происходят всякие, и к ним необходимо быть готовым.

Вакуумный усилитель

Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.

Применение и назначение

Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы. Его задачи обширные, но со всеми усилитель справляется отлично:

• Увеличивается степень сопротивляемости тормозной педали;
• Снижает показатель нагрузки на тормозную систему;
• Выступает в роли высокоэффективного вспомогательного узла;
• Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.

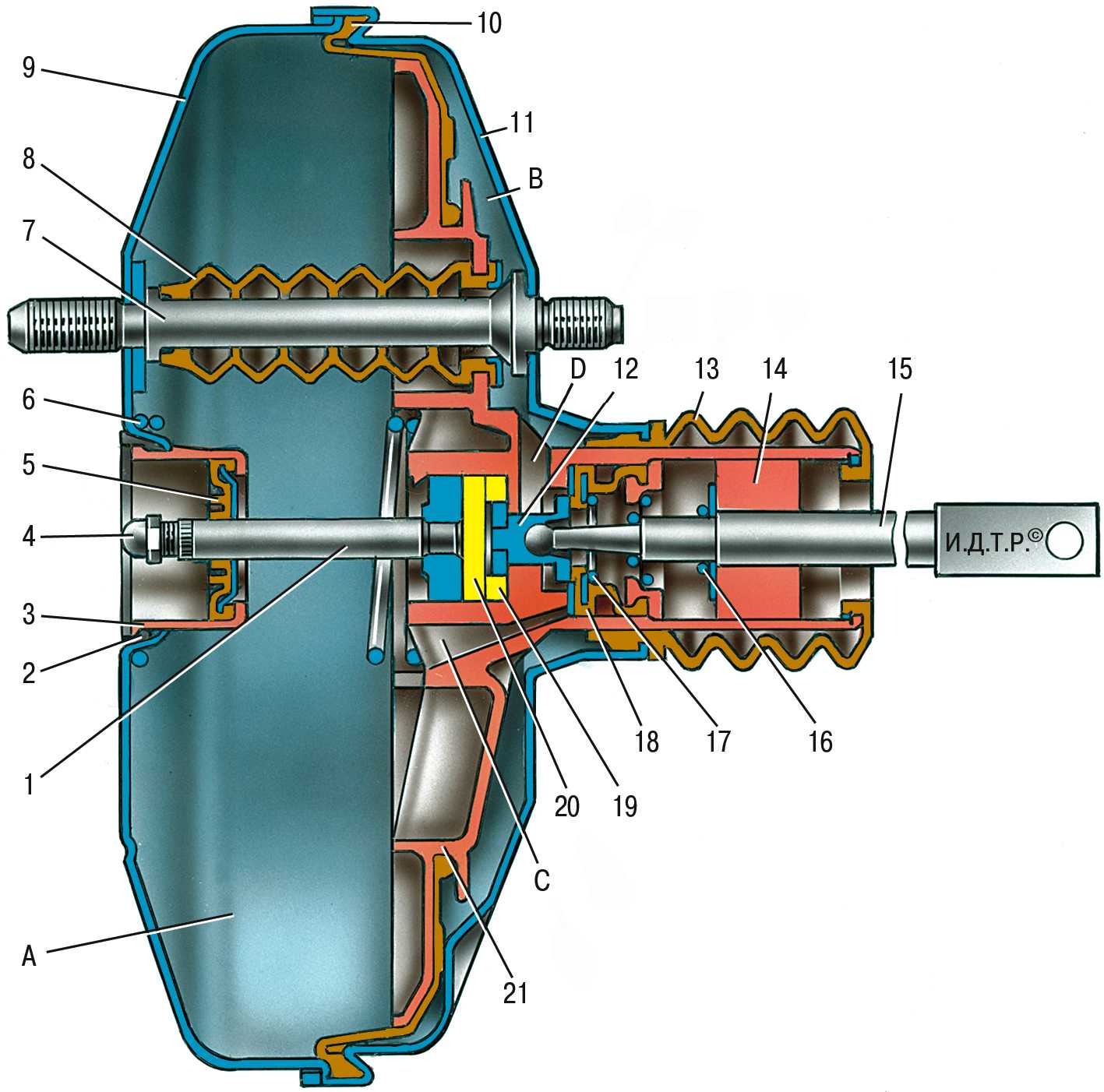

У данного элемента следующие составляющие:

• Плотный корпус, для изготовления которого применяют высокопрочный полимер;
• Диафрагма, которая также называется собирательным узлом;
• Следящий или контрольный специализированный клапан;
• Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
• Главный шток поршня цилиндра тормозной системы (главного);
• Возвратная пружина переключателя.

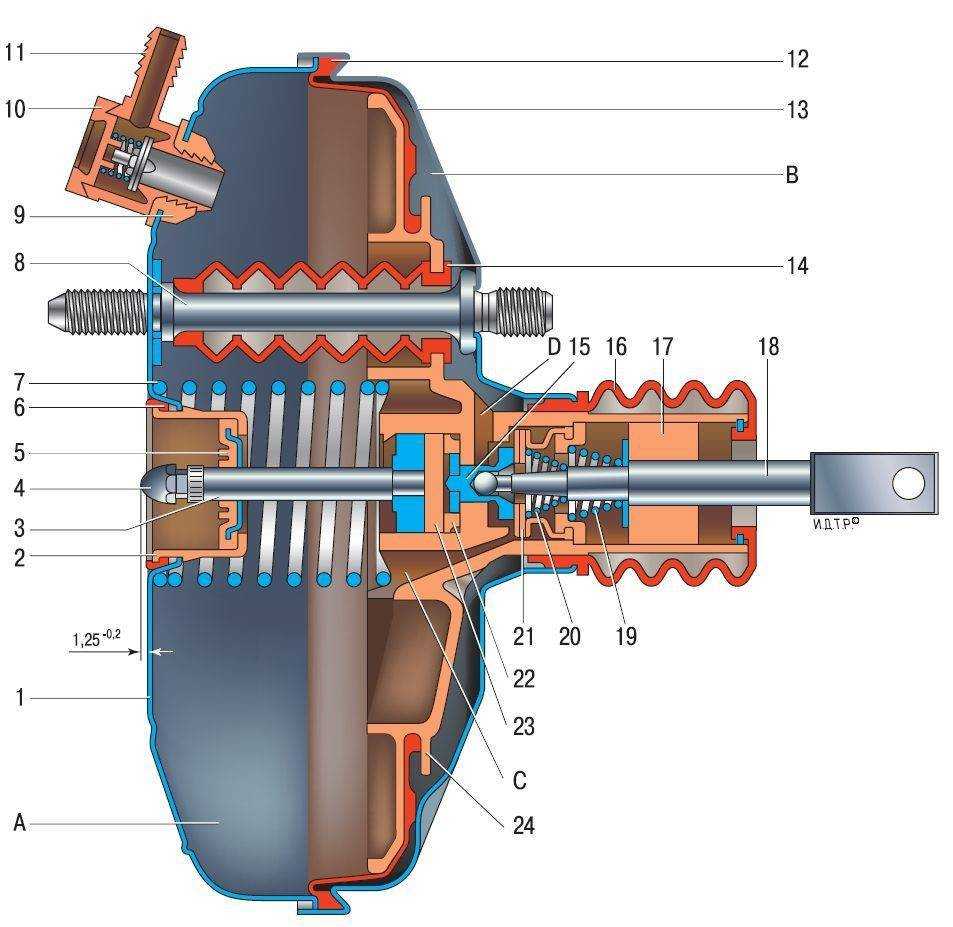

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.

1. Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
2. Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также стоит отметить диафрагму, которая выполняет две очень важные задачи:

• Корректирует положение поршня в пространстве;
• Докачивает тормозную жидкость к главным тормозным цилиндрам.

Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

• При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
• Автомобиль начинает троить;
• Свечи зажигания перестают работать эффективно;
• Расход топлива заметно увеличивается.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить. Выполняется данная процедура следующим образом:

• Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
• После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
• После запуска педаль будет сама немного смещаться вперед.

Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие. Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.

Замена

Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.

Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.

1. Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
2. Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
3. Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
4. Аккуратно демонтируйте цилиндр от усилителя.
5. Отсоединять тормозные трубки не имеет никакого смысла.
6. Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
7. Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
8. Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
9. Теперь вы легко можете отключить тормозную педаль и усилитель.
10. Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
11. На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.

Процесс снятия электродвигателя

Если говорить в целом, то достать мотор печки несложно и под силу это практически каждому. Однако проблема заключается в том, что выполнять снятие очень неудобно и многое приходится делать вслепую. Если вы решились на самостоятельный ремонт, то нужно быть готовым к неудобствам. Снятие электродвигателя осуществляется следующим образом:

• откручиваем болт крепления бардачка и вынимаем его из штатного места;
• снимаем блок предохранителей, предварительно убрав его крышку;
• отключаем провод, который подключается к заслонке рециркуляции;
• вытягиваем клипсу и убираем изоляцию;
• снимаем заслонку с крепления и удаляем тряпкой старую смазку;
• отсоединяем провода питания электродвигателя;
• со стороны водителя на корпусе размещен фиксатор, который нужно отжать, надавив на него к центру;
• поворачиваем электродвигатель против часовой стрелки и вытаскиваем его в правую часть;
• вынимаем мотор через место, где стоял блок предохранителей, и выполняем его проверку на работоспособность.

После выполнения всех работ, необходимо поставить исправный двигатель на место, выполнив действия в обратном порядке. Не забываем использоваться смазку при установке заслонки рециркуляции.

Тревожные сигналы

Следующие симптомы, достаточно небезопасны, обратите внимание:

1. Если тормоза совсем пропали, то однозначно – дальше ехать нельзя, даже до СТО! Если самостоятельный ремонт на месте не по силам, или попросту невозможен, нужно вызывать эвакуатор;
2. При торможении идет сильная вибрация, особенно ощущаемая в рулевой колонке. Нажимаешь на педаль, и просто тяжело удержать руль в руках. Причин вибрации может быть несколько: • Многие утверждают, что вибрация может возникать из-за того, что стоят невентилируемые диски. Их устройство таково, что они очень не любят, когда торможение происходит в дождь, а то и прямо в луже. Здесь никакой ремонт не поможет – нужна замена дисков на вентилируемые; • Также возможна вибрация при неисправности в задних барабанах. Если при осмотре обнаружите на рабочей поверхности темные пятна, то это свидетельствует о неравномерном износе. При этом вибрация обычно очень сильная. Таким барабанам нужен срочный ремонт, а возможно – и замена на дисковые тормозные механизмы; • Проверьте передние тормозные диски на предмет деформации. При этом тоже наблюдается вибрация.
3. Педаль тормоза слишком тугая. Причин тому может также быть несколько: • Засор воздушного фильтра для вакуумного усилителя может повлиять на то, что педаль стала тугая; • Проверьте сам вакуумный усилитель. Его возможные неисправности – разрушение диафрагмы, наконечника, заедание обратного клапана, повреждение шланга, соединяющего впускной коллектор с усилителем. Во всех этих случаях может наблюдаться синдром тугой педали, и нужен ремонт любой неисправности из указанных; • Также педаль может становиться более тугой по мере износа накладок, проверьте их тоже.
4. Шипит при нажатии на тормоз. Если шипит именно в момент нажатия на педаль – нужно срочно проверить вакуумный усилитель, а затем решить что ему нужно – ремонт или замена. А вот если шипит тогда, когда отпускаете тормоз, то это явление из разряда обычных. Если, конечно, шипит не слишком явно.

Главный тормозной цилиндр

Теперь поговорим о главном тормозном цилиндре на автомобиле ВАЗ 2110. Если вы не хотите допустить пропадания тормозов во время движения, их следует периодически проверять, а при возникновении проблем незамедлительно предпринимать соответствующие действия.

Частой причиной для замены главного тормозного цилиндра ВАЗ 2110 служит именно тот факт, что пропадают тормоза.

Признаки неисправности

Разумеется, тормоза могут полностью утратить свою эффективность по разным причинам, но сейчас мы говорим конкретно про главный цилиндр. Если причина кроется в нем, тогда это можно определить по таким признакам:

• На главном цилиндре заметны следы подтекания тормозной жидкости;
• Педаль имеет холостой ход, то есть при ее нажатии не создаются никакие усилия;
• Педаль тормоза попросту не нажимается.

Замена

Наиболее сложный процесс — это разборка. Потому поговорим о нем детальнее.

От трубопровода аккуратно отсоедините главный цилиндр.
Отсоедините от аварийного индикатора тормозной жидкости колодку, которая оснащается проводками. Соединение на «десятке» осуществляется клеммами.
Прикройте чем-нибудь отверстия трубопровода и узла, чтобы не допустить утечку тормозной жидкости. Она загрязнит внутреннее пространство, что нежелательно.
Теперь снимите цилиндр вместе с бачком. Для этого достаточно отвинтить крепежные гайки, которые элемент соединяется с вакуумным усилителем.
После снятия датчика уровня тормозной жидкости слейте из баска и самого цилиндра имеющуюся там тормозную жидкость.
Если серьезной необходимости нет, бачок снимать не стоит. Но для полноценной сборки бак снимается, а затем устанавливается на место в строгом порядке.
Перед обратной сборкой каждый элемент промывается очищенной тормозной жидкостью

Хорошая альтернатива — изопропиловый спирт.
Не забудьте просушить детали компрессором и протереть чистой, сухой тряпкой.
Тщательно избегайте попадания на главный цилиндр топлива или керосина.
Особое внимание обратите на уплотнительные кольца. Если вы их промываете специальным спиртом, не держите кольца в этой жидкости дольше 20 секунд

После обработке сразу высушите и протрите уплотнители.
Поверхность поршня и зеркала обработайте, удалив всю ржавчину.
При замене главного цилиндра в обязательном порядке устанавливаются новые уплотнительные кольца, вне зависимости от их текущего состояния.
Проверьте упругость пружин поршня под нагрузкой. Обратитесь к руководству по ремонту ВАЗ 2110, где указаны соответствующие нагрузки и усилия для проверки.
При свободном состоянии длина пружины должна составлять 59,8 миллиметров. Если показатель имеет отклонение от нормы, обязательно замените пружины.

Прокачка

Если вы думаете, что после замены главного тормозного цилиндра можно спокойно выезжать на дороги, то вы ошибаетесь. На самом деле полноценный ремонт тормозных цилиндров на ВАЗ 2110 включает в себя прокачку.

Процедура не сложная, но требует соблюдения инструкции.

• Найдите человека, который вам поможет в этом деле. Один будет возле машины, а второй — непосредственно в салоне.
• Накачайте тормозную педаль путем нескольких нажатий на нее.
• Помощник зажимает педаль, а вы тем временем немного откручиваете штуцер на одной из трубок тормозной системы.
• При этом должен выйти воздух, а также небольшая порция тормозной жидкости. Не пугайтесь течи, это вполне нормально.
• Обратно затягивайте штуцер, используя тот же ключ, что и при раскручивании — на 10.
• Командуйте помощнику опускать деталь.
• Процедура повторяется до того момента, как при раскручивании штуцера начнут выходить пузыри воздуха.
• Подобными действиями прокачивается каждый из четырех контуров.
• Предварительно убедитесь, что в расширительном бачке тормозная жидкость залита до требуемого уровня.

Собственно, на этом ремонтные работы, связанные с главным тормозным цилиндром, можно считать завершенным. Опыт эксплуатации такого автомобиля как ВАЗ 2110 подсказывает, что всегда в багажнике следует хранить емкость с тормозной жидкостью. Ситуации на дороге происходят всякие, и к ним нужно быть готовым.

Привод стояночной тормозной системы

Стояночная тормозная система с механическим приводом действует на тормозные механизмы задних колес. Привод стояночного тормоза состоит из рычага 2, регулировочной тяги 4, уравнителя 5, троса 8, рычага 10 (см. рис. Тормозной механизм заднего колеса) ручного привода колодок и разжимной планки 8.

1 – защитный колпачок;2 – корпус датчика;3 – основание датчика;4 – уплотнительное кольцо;5 – зажимное кольцо;6 – отражатель;7 – толкатель;8 – втулка;9 – поплавок;10 – неподвижные контакты;11 – подвижный контакт

Датчик аварийного уровня тормозной жидкости механического типа. Корпус 2 датчика с уплотнителем 4 и основание 3 с отражателем 6 поджимаются зажимным кольцом 5 к торцу горловины бачка.

Через отверстие основания проходит толкатель 7, соединенный с поплавком 9 при помощи втулки 8. На толкателе расположен подвижный контакт 11, а на корпусе датчика – неподвижные контакты 10. Полость контактов герметизируется защитным колпачком 1. При понижении уровня тормозной жидкости в бачке до предельно допустимого подвижный контакт опускается на неподвижные контакты и замыкает цепь лампы аварийной сигнализации на щитке приборов.

Замена вакуумного усилителя ваз 2110 своими руками

Тормозная система легковых машин основана на гидравлике. Однако, не обошлось и без воздуха. Отвечает за пневматику — вакуумный усилитель. Со временем, воздушный узел изнашивается. Как следствие, замена вакуумного усилителя ВАЗ 2110 неизбежна. Иногда, процедура взаимосвязана с ремонтом главного тормозного цилиндра. Но, в некоторых случаях, вакуумник возможно заменить, не отключая тормозные трубки от цилиндра. Как заменить вакуумный усилитель на ВАЗ 2110 своими руками, подробно расскажем далее.

Как определить, что вакуумник неисправен

Усилитель тормозов не выходит из строя в одночасье. Сначала, пневматический узел долго подаёт признаки неисправности автовладельцу, которые можно с лёгкостью игнорировать. Дело в том, что машина продолжает приемлемо ездить, практически не влияя на эксплуатационные характеристики.

Но, при этом, внимание водителя могут привлечь такие симптомы, как:

• увеличиваются обороты в сопровождении шипения при нажатии на тормоз;
• двигатель, время от времени, подтраивает;
• педаль тормоза начала вести себя иначе, при выключенном двигателе.

Как снять вакуумник на ВАЗ 2110

Если самостоятельная диагностика подсказывает о неисправности усилителя, то снятие вакуумника на ВАЗ 2110 — дело техники. Для начала, следует приготовить слесарный инструмент. Хорошо, если есть сервисный набор. В его отсутствие, необходимо подготовить ключи: три головки: 10 мм, 13 мм и 17мм, вороток с удлинителем, пару отвёрток крестовая и шлицевая, пассатижи.

Затем, можно снимать вакуумник на ВАЗ 2110 в следующем порядке:

1. Отключаем минусовую клемму от АКБ (таковы правила слесарных работ);
2. Откручиваем верхние саморезы, которые крепят шумоизоляционный материал к моторному щиту;
3. Отсоединяем бандажный резиновый ремень, крепящий расширительный бачок;
4. Не разъединяя соединений шлангов ОЖ, убираем бачок в сторону;
5. Теперь появляется возможность отодвинуть шумоизоляцию;
6. Отсоединяем клемму от датчика уровня жидкости на крышке тормозного цилиндра;
7. Придерживая клапан обратки, вытягиваем из него шланг подачи воздуха;
8. Далее, необходимо разъединить вакуумник и тормозной цилиндр. Для этого предстоит открутить две наружные гайки крепления;
9. Чтобы не отсоединять тормозные трубки, плавно отодвигает открученный цилиндр от усилителя;
10. Переходим в салон. На щите, по периметру педали тормоза, находим четыре шпильки, которые крепятся гайками. Откручиваем их;
11. Затем отсоединяем палец, который связывает педаль и шток толкателя усилителя;
12. После этого, можно вернуться к моторному отсеку и вынуть открученный узел.

На демонтированном усилителе, останется кронштейн педали. Он крепится двумя гайками. Его следует снять и переустановить на новый вакуумник для вашего ВАЗ 2110. Сборка происходит в обратной последовательности. После того, как вам удалось поменять вакуумник на ВАЗ 2110, тормоза прокачивать не надо, потому что тормозные трубки не отсоединялись.
