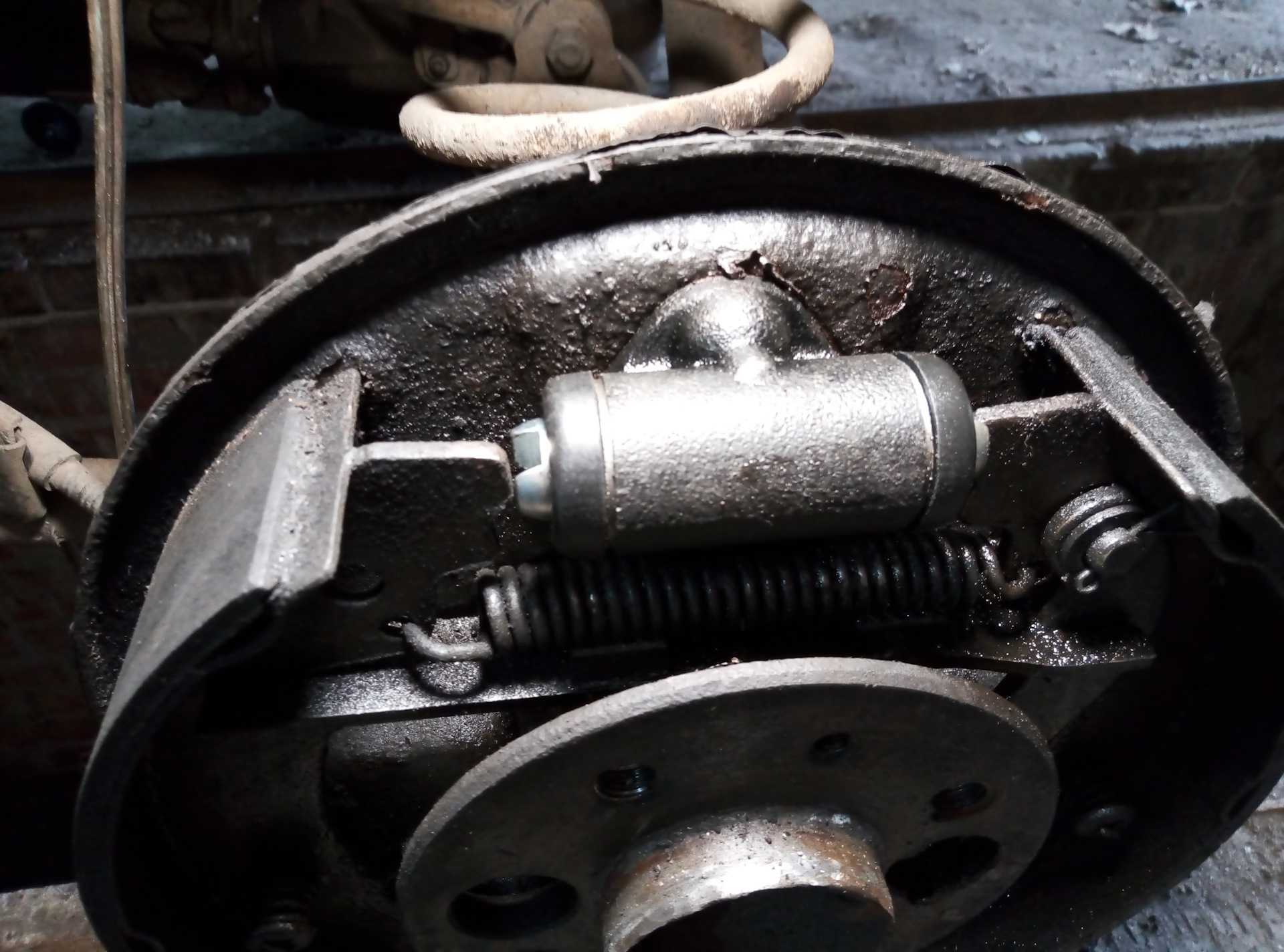

Замена тормозного цилиндра 2107
Если операция по замене на ВАЗ-классике производится не на автоподъемнике, удобнее делать работу последовательно – сначала на одной, затем на другой стороне заднего колеса. Для выполнения работ транспортное средство необходимо поставить на ровную площадку, далее поступаем следующим образом:
- глушим мотор, ставим авто на скорость, под передние колеса подкладываем упоры. Не забываем до конца ослабить ручник;
- ослабляем колесные гайки заднего колеса, домкратим машину и снимаем колесо;
- чтобы авто никуда не уехал, желательно поставить «козелок» рядом с домкратом;
- снимаем тормозной барабан – комбинированным ключом на 12 откручиваем две направляющих;
- барабан обычно сходит туго, поэтому его следует обстучать сзади молотком через деревяшку. Бить железным молотком по детали нельзя, барабан можно расколоть;
- откручиваем сзади цилиндра тормозную трубку, также 2 болта на десять крепления самого РТЦ;
вытягиваем цилиндрик, освобождая его от колодок;
ставим подготовленную на замену деталь (важно попасть колодками в прорези на поршнях РТЦ, крепим все снятые детали по своим местам;
После произведенной работы необходимо долить в бачок системы ТЖ и прокачать тормоза.
Cнятие и установка заднего тормозного механизма Ваз 2108, Ваз 2109, Ваз 21099
Предупреждения
Ослабляйте и затягивайте болты крепления колеса только на автомобиле лада самара, стоящем на земле. Момент затяжки болтов 65–95 Н·м (6,5–9,5 кгс·м).
Применение для очистки тормозов бензина, дизельного топлива или каких-либо других минеральных растворителей недопустимо.
При установке старых колодок замена передней и задней колодок между собой, а также между левым и правым колесом недопустима. Это может привести к неравномерному торможению.
Комплекты тормозных колодок Ваз 2109, Ваз 21099, Ваз 2108, Лада Самара необходимо заменить одновременно с обеих сторон автомобиля.
Если уровень тормозной жидкости в бачке находится на отметке «MAX» или приближается к ней, то откачайте из бачка часть жидкости. Иначе она польется через край при установке новых колодок.
Примечание
При замене колодок также осмотрите тормозной барабан. Замерьте штангенциркулем диаметр рабочей поверхности барабана. Предельно допустимый диаметр барабана 201,5 мм. Если диаметр равен или больше предельно допустимого, замените барабан. При наличии рисок барабан можно расточить до диаметра 201 мм. Рекомендуется одновременно заменять барабаны с обеих сторон.
ПОРЯДОК ВЫПОЛНЕНИЯ
|
Тормозные механизмы Ваз 2108, Ваз 2109, Ваз 21099
-
—
Снятие и установка тормозной скобы Ваз 2108, Ваз 2109, Ваз 21099
—
—
—
—
Тормозной колесный цилиндр
Снятие и установка колесного цилиндра Ваз 2108, Ваз 2109, Ваз 21099
Эксплуатация и ремонт тормозной системы автомобиля лада 2108. Проверка привода тормозов лада 2109. Обслуживание передних и задних тормозных механизмов лада 21099.
Капитальный ремонт мотора
Посторонний шум, постукивание, увеличенный расход топлива, снижение мощности указывают на необходимость выполнения капитального ремонта двигателя. На ВАЗ 21099 капитальный ремонт двигателя – это восстановление его технических показателей, указывает которые инструкция по эксплуатации. Выполняется капремонт двигателя ВАЗ 21099 после снятия устройства с авто и его разборки.
Снятие двигателя
- Из автомобиля извлекается аккумулятор.
- Сливается масло и охлаждающая жидкость.
- Снимается защита, установленная на картере двигателя.
- От глушителя отсоединяется приемная труба.
- Удаляется воздушный фильтр.
- Отсоединяется от впускной трубы двигателя вакуумный шланг, который служит для усилителя тормозов.
- Отключается провод «массы» от картера сцепления.
- Отсоединяются шланги от термостата.
- Высоковольтный провод освобождается от крышки трамблера.
- Отсоединяются низковольтные провода, расположенные в колодке.
- Снимается шланг, подающий топливо от бензонасоса.
- Убирается наконечник троса, установленный на рычаге привода для выключения сцепления.
- Колодка с проводом отсоединяется от реле стартера для тяги.
- Отсоединяется вывод генератора.
- Провод от клапана карбюратора.
- Освобождается шланг от карбюратора для обратного слива.
- Тяга воздушной заслонки и рычаг управления разъединяются.
- Снимается трос для привода воздушной заслонки.
- Убирается фиксатор, установленный на секторе привода заслонок, который удерживает трос привода акселератора.
- С сектора привода дроссельных заслонок удаляется трос.
- Убирается кронштейн, на котором крепятся троса привода акселератора.
- Отключаются датчики давления масла и контроля температуры охлаждающей жидкости.
- Отсоединяются шланги отопителя.
- Тяга привода переключение передач и наконечник шарнира разъединяются.
- Отключается спидометр.
- Отключаются на коробке передач выключатели фонарей заднего хода авто.
- Для удобства снятия двигателя растяжки с двух сторон отводятся в стороны.
Замена переднего тормозного цилиндра
На передних колесах автомобилей ВАЗ устанавливаются суппорты:
- у авто ВАЗ-классика на скобах суппорта крепятся по два передних тормозных цилиндра (ПТЦ);
- на моделях ВАЗ 2108-15 с каждой стороны на передней оси устанавливается по одному ПТЦ.
Замена переднего цилиндра 2109 выполняется несложно, ее также легко сделать самому:
- ставим автомобиль на ровную площадку (можно работу сделать без ямы и подъемника), под задние колеса ставим подкаты;
- домкратим машину, скидываем переднее колесо;
- отворачиваем шестигранником два крепления суппорта;
- ослабляем гайку тормозного шланга;
- отгибаем на верхнем и нижнем болте контрящие шайбы, отворачиваем крепления цилиндра к скобе суппорта
- отводим в сторону ПТЦ вместе со скобой;
- отсоединяем цилиндр от скобы, затем от шланга, чтобы «тормозуха» не текла, после отсоединения ПТЦ шланг лучше сразу направить вверх;
устанавливаем другую, новую запчасть, производим сборку.
Замена тормозного цилиндра 2114
Работа по замене ГТЦ на моделях ВАЗ 2108-15 производится приблизительно также, есть только некоторые конструктивные отличия.
Делаем замену следующим образом (на примере ВАЗ-2114):
-
по бокам откручиваем четыре трубки (две слева и две справа). Лучше воспользоваться специальным трубным ключом, рожковым ключиком можно закатать грани гаек;
- отвинчиваем две гайки на тринадцать крепления ГТЦ к «вакууму»;
- снимаем старую запчасть и монтируем новую, не забывая по окончанию работы прокачать тормоза. На этом замену цилиндра 2114 можно считать законченной.
Замена ремкомплекта тормозного цилиндра
Если в ГТЦ 2114 внутренняя поверхность самого цилиндрика еще не изношена, можно заменить внутренности механизма, установив новый ремонтный комплект. Ремкомплект состоит из четырех манжет:
- три манжета одинаковые, они такие же, как и на моделях 2101-07;
- одно уплотнительное кольцо 2108.
Меняется ремкомплект очень просто:
- выливаем из ГТЦ жидкость;
- демонтируем пластмассовый бачок;
- откручиваем передний стопор (выполненный в виде заглушки);
-
вынимаем все содержимое (поршни, уплотнительные кольца, пружины), меняем манжеты, и устанавливаем весь механизм в обратном порядке. Перепутывать здесь ничего нельзя, иначе ремонтируемый узел не будет работать.
Ремонт ГТЦ на моделях ВАЗ не всегда целесообразен – если зеркальная поверхность внутри механизма изношена, замена ремкомплекта тормозного цилиндра не решит проблему, ГТЦ также будет течь. Чаще всего на вазовских машинах главный тормозной цилиндр меняется целиком – стоит новая деталь в сборе в районе одной тысячи рублей, и ремонт получается неоправданным.
Как заменить тормозную жидкость на ВАЗ 2113-ВАЗ 2115?
Примечание! Для замены жидкости мы вам рекомендуем взять с собой помощника, так как с помощником данную операцию будет намного легче проделать чем одному, а так же данную операцию проделывайте на подъёмнике или же на смотровой яме!
1) В самом начале сперва открутите крышку (Указана стрелкой, но она уже снята) с тормозного бачка.
2) Затем спуститесь под днище автомобиля и там обязательно на заднем правом колесе разыщите штуцер который указан на фото стрелкой, но данный штуцер будет закрыт защитным колпачком который вам нужно будет при этом снять (Колпачок на фото уже снят и он находится в руке у человека).
3) Теперь когда штуцер будет найден, возьмите в руки пластмассовую бутылку которую вы должны были приготовить ранее и после чего наполните эту бутылку немного новой тормозной жидкостью, а после наполнения оденьте кончик шланга сперва на сам штуцер, а другим концом опустите его в бутылку и обязательно в бутылке погрузите его в тормозную жидкость которые вы только что налили в бутылку.
4) Далее попросите своего помощника понажимать плавно на тормозную педаль несколько раз (6-7 раз) а на последнем нажатии предупредите его чтобы он утопил тормозную педаль до самого конца и так и удерживал её.
5) Вы в это время гаечным ключом аккуратно ослабьте на 3-4 оборота штуцер и увидите как в бутылку сразу же пойдёт отработанная тормозная жидкость.
Примечание! Пока в бутылку будет сливаться отработанная жидкость обязательно следите за уровнем жидкости находящейся в тормозном бачке, ни в коем случае не опускайте его ниже 10-15 мм, а иначе в систему попадёт воздух и вам придётся прокачивать систему, поэтому как в бачке останется мало тормозной жидкости, заверните полностью штуцер а помощнику скажите чтобы убрал ногу с педали и после чего поднимитесь на верх и долейте новую жидкость до отметки MAX, а после доливки продолжите операции 2-5 сначала до того пока в бутылку не начнёт стекать новая жидкость!
А когда в бутылку начнёт понемногу стекать новая жидкость, сразу же заверните штуцер и проделайте эти же операции с оставшимися тремя колёсами в последовательности: Переднее левое колесо, затем заднее левое и после чего переднее правое но это при условии что вы начинали прокачку с заднего правого колеса!
6) Когда вы завершите замену жидкости, нажмите пару раз на тормозную педаль и обратите внимание чтобы ход педали и её сопротивление было одинаково, если ход педали и сопротивление различаются допустим первый раз педаль нажалась легко, второй раз тяжело а третий раз опять легко, то это означает то что в систему попал воздух, в этом случае вам нужно будет прокачать тормозную систему на автомобиле. (О том как прокачать тормоза, см
в статье под названием: «Прокачка тормозов на ВАЗ »)
в статье под названием: «Прокачка тормозов на ВАЗ »)
Примечание! Кстати на передних колёсах данный штуцер расположен немного в другом месте, более подробнее смотрите на фото ниже:
Важно! При работе с данной жидкостью помните несколько вещей:
1. Данная жидкость очень токсична и поэтому если она вдруг попадёт на провода или же какие либо окрашенные детали кузова или просто на пластмассу, то она может вызвать их деформацию, поэтому чтобы всё было нормально, подкладывайте обязательно тряпки при заливки данной жидкости.
2. В том случае если при заливки жидкость куда либо попадёт к примеру на детали (Человека не касается), то в таком случае сразу же протрите данную деталь чистой тряпкой.
3. Когда будете заливать новую жидкость, рекомендуется использовать только ту которая рекомендована самим заводом изготовителя, в основном перечень названием пишут в книжка приобретённых при покупке машины.
4. Ни в коем случае не используйте отработанную жидкость дважды если даже она имеет хороший прозрачный цвет, потому что данная жидкость после сливания будет уже немного загрязнена а так же будет насыщена воздухом, и поэтому при повторном заливании этой же жидкости нормально тормозить машина вряд ли будет.
5. Ещё некогда не доливайте в бачок жидкость другой марки, к примеру у вас в бачке залита жидкость DOT-4 а вы взяли и залили БСК, так делать категорически нельзя потому что разные жидкости пропитаны разными присадками и их смешивание не к чему хорошему не приведёт.
6. В том случае если вы будете производить замену жидкости и задние колёса у вашего автомобиля будут вывешены, тогда обязательно вставьте отвёртку в регулятор давления тормозов, а после окончания замены выньте данную отвёртку.
7. И в завершение всегда помните ту вещь, что данная жидкость гигроскопична, простыми словами она впитывает в себя влагу из окружающей среды, поэтому никогда не храните данную жидкость в открытой таре, а иначе она у вас пропитается влагой и будет намного хуже тормозить автомобиль.
Замена тормозной жидкости на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115
Добро пожаловать! Тормозная жидкость — а вить только она и тормозит машину, правда не все это знают, а на самом деле только данная жидкость останавливает ваш автомобиль когда вы несётесь на большой скорости и вам нужно быстро остановится. Из выше прочитанного вы поняли то что тормозная жидкость очень нужна автомобиля, потому что если бы не было бы и её то автомобиль бы и вовсе нельзя было остановить (Не считая ручного тормоза, он работает только лишь от руки то есть механически и тормозная жидкость для него вообще не нужна), поэтому эту жидкость нужно периодически менять, так как любая жидкость стареет и тем самым теряет свои свойства.
Примечание! Для замены тормозной жидкости на автомобиле семейства Самара 2, вам нужно будет запастись: Обязательно набором гаечных ключей или же набором накидных ключей в который будет входить ключ примерно на 8 или 10, а так же вам нужно будет взять с собой коротенький шланг диаметр которого будет 6 мм, и ещё вам нужно будет запастись прозрачной бутылкой, лучше всего использовать бутылку с пластмассовым корпусом!
Когда нужно заменять тормозную жидкость? Во-первых давайте разберём сроки а уже потом перейдём к тем моментам, как автомобиль будет себя вести при испорченной жидкости, в общём начнём сперва со сроков. Если верить регламенту то он гласит то что данную жидкость обязательно нужно менять раз в 2-3 года, потому что от времени в жидкость попадает влага в связи с этим жидкость как бы разбавляется водой, а из-за этого она может просто замёрзнуть зимой (Педаль тормоза в таком случае будет жесткая, и тем самым при нажатие на педаль машина будет хуже тормозить), а так же жидкость разбавленная водой привержена особенно летом к закипанию после долгих торможений (Педаль в таком случае будет мягкая и машина так же будет хуже тормозить).
Теперь давайте подберёмся по ближе к километражу, то есть периодичность замены тормозной жидкости по километражу, для легковых автомобилей данная периодичность в основном упирается в отметку 30.000-40.000 тыс. км, вот с этой периодичностью и нужно заменять тормозную жидкость.
Примечание! Более подробнее о сроках замены данной жидкости, смотрите у себя в сервисной книжке там всё подробно расписано, что и когда нужно заменять!
Что же будет если тормозная жидкость испортится, такие вопросы нам задают часто, чуть выше на них есть ответы но всё же подметим несколько нюансов, когда тормоза у автомобиля становятся с каждым днём всё хуже и хуже а вы в автомобиль при этом ранее не залазили и при торможение колодки у вас не скрипят, то это говорит только о том что жидкость постепенно начинает терять свои свойства, сразу же после обнаружения плохого торможения отверните крышку тормозного бачка и посмотрите какого цвета в нём находится жидкость, она должна быть прозрачная ну или в крайнем случае немного тёмная иногда даже бывает то что в жидкость добавляют разные красители поэтому она может быть и красной и жёлтой, поэтому если вы открыли крышку бачка и обнаружили то что жидкость у вас уже не такая прозрачная, а вся мутная и на дне или же на верху есть осадок, то в таком случае данную жидкость необходимо сразу же поменять на новую.
Замена главного тормозного цилиндра
Замену ГТЦ на автомобилях ВАЗ-классика (2101-07) произвести несложно, эту работу можно сделать самостоятельно. Для выполнения подобной операции потребуется инструмент:
- ключ на 10 (или специальный прокачной ключ);
- крестообразная отвертка;
- комбинированный ключ на 13 (можно еще дополнительно использовать для удобства головку с воротком и с трещоткой).
Яму или подъемник для выполнения работ использовать необязательно, замену можно произвести на улице в сухую погоду или в гараже. Работу следует выполнять в следующей последовательности:
-
отворачиваем три тормозные трубки снизу устройства (ключ на десять);
-
ослабляем хомуты двух шлангов (внизу ГТЦ), сдергиваем шланги;
-
откручиваем две гайки крепления ГТЦ к вакуумному усилителю (нужен ключ на 13 или головка с воротком);
- демонтируем деталь, устанавливаем новый ГТЦ на место, производим обратную сборку.
После произведенной операции следует долить в бачок ТС жидкость, затем обязательно хорошо прокачать тормоза.
Замена тормозных трубок
Трубопроводы тормозов ВАЗ 2108 включают в себя элементы двух типов:
- резиновые армированные шланги;
- стальные трубки.
И те, и другие не подлежат ремонту. При выходе из строя их меняют. Если трубопровод потёк на ходу, его можно временно заизолировать несколькими слоями изоленты, но только для того, чтобы доехать до сервиса и поменять повреждённый элемент. Остерегайтесь покупать шланги у ненадёжных продавцов, на рынке очень много грубых подделок. Старайтесь приобретать запасные элементы в фирменных магазинах и автосервисах.
Некоторые владельцы ВАЗ 2108 меняют подверженные коррозии стальные трубки на более надёжные медные. Отрезают медную трубку подходящей длины, развальцовывают торцы и устанавливают на место штатных. Коррозионная стойкость такого трубопровода существенно повышается, но оправданность затрат остаётся спорной.
Ремонт тормозного цилиндра заднего колеса автомобилей ВАЗ 2108, 2109, 21099

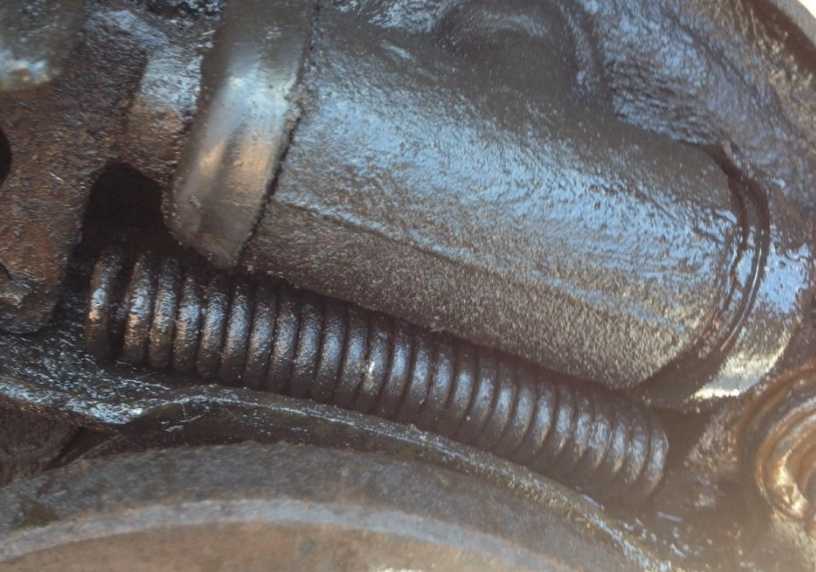

Подтекающие тормозные цилиндры задних колес автомобилей ВАЗ 2108, 2109, 21099 — весьма распространенная неисправность.
Причина – износ уплотнительных колец (манжет) на их поршнях. Приобретя дешевый ремкомплект задних тормозных цилиндров (несколько резиновых колечек) можно провести несложный ремонт и на некоторое время продлить их работоспособность. Единственное условие – хорошее состояние внутренней поверхности тормозного цилиндра (зеркала). Коррозия и риски на зеркале не дадут провести ремонт качественно. В этом случае необходимо заменить тормозной цилиндр заднего колеса новым.
Необходимые инструменты
— специальный ключ для отворачивания тормозной трубки
Подготовительные работы
— устанавливаем автомобиль на яму, ручник должен быть опущен, под колеса упоры
— ослабляем затяжку болтов заднего колеса, поддомкрачиваем его и снимаем
— ослабляем натяжение троса стояночного тормоза (ручника)
Для облегчения проведения этой операции и улучшения доступа к регулировочной гайке привода стояночного тормоза можно разъединить соединение глушителя с резонатором. Ключом на 13 мм отворачиваем гайки крепления хомута на их соединении и разъединяем.
Ключом на 13 мм отворачиваем контргайку на тяге ручника другим ключом на 13 мм придерживая регулировочную гайку. Тем же ключом отворачиваем регулировочную гайку придерживая тягу ручника плоскогубцами.
— отворачиваем направляющие штифты тормозного барабана и снимаем его
Если штифты не отворачиваются, слегка обстукиваем их молотком. Если барабан не снимается, также обстукиваем его молотком со всех сторон через деревянную проставку. Посадочное его отверстие очищаем от загрязнения и обрабатываем проникающей жидкостью.

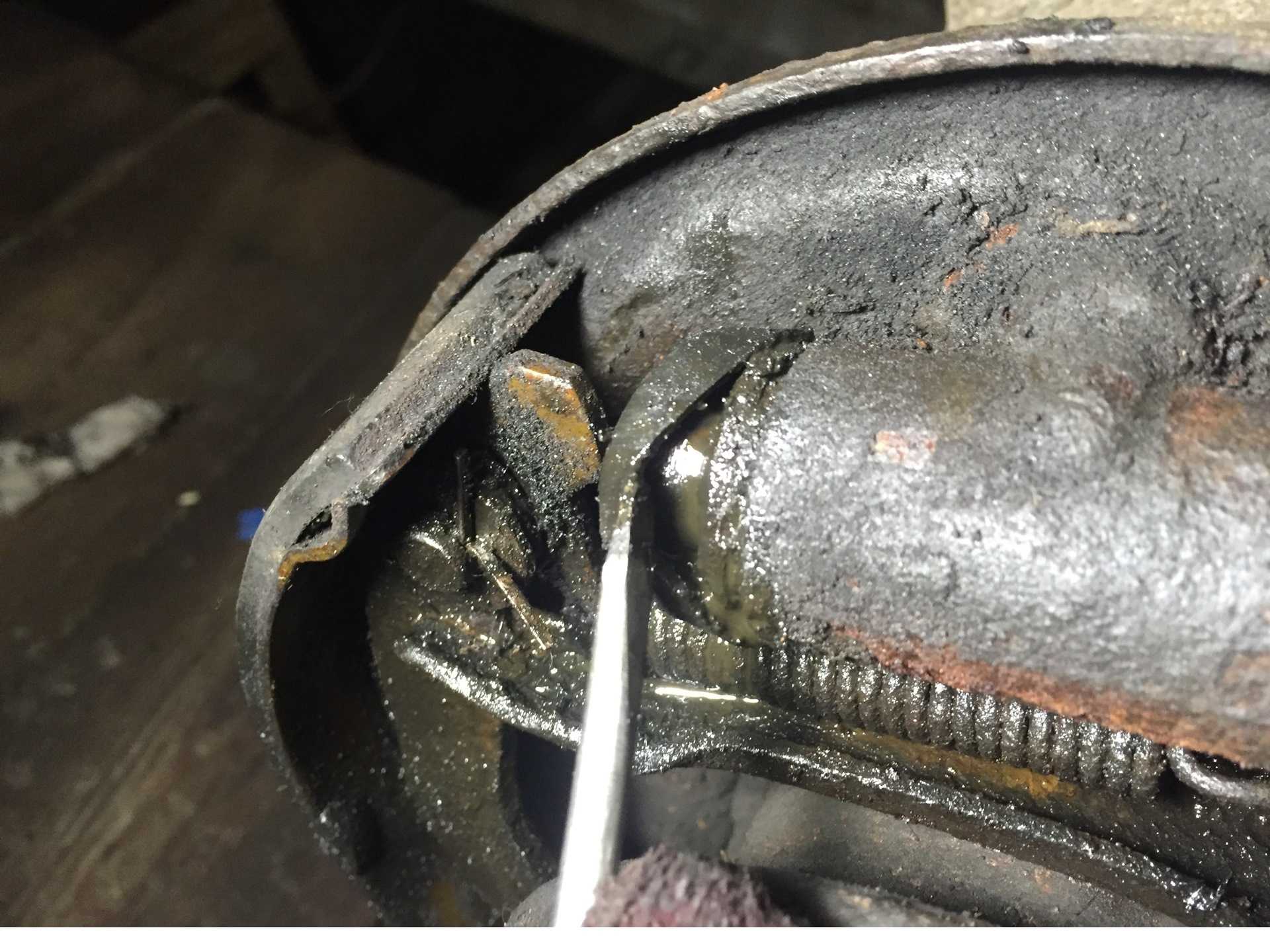

— поочередно вынимаем упорные концы тормозных колодок из прорезей в поршнях цилиндра
— слегка нажимаем на педаль тормоза чтобы поршни по возможности максимально выдвинулись из тормозного цилиндра
— отворачиваем крепление тормозной трубки к цилиндру
Применяем для этого специальный ключ. На наконечник трубки после отсоединения надеваем резиновый колпачок, чтобы тормозная жидкость не вытекла.
— отворачиваем два болта крепления тормозного цилиндра к щиту тормозного механизма и снимаем его
Используем накидной ключ на 10.
Если наконечник тормозной трубки заржавел и при попытке его отвернуть может отломиться вместе с тормозной трубкой, то отворачиваем его после снятия тормозного цилиндра. При этом придерживаем наконечник ключом на «10» или спец ключом, и вращаем сам тормозной цилиндр.
— Вытягиваем плоскогубцами поршни из корпуса цилиндра
Операция требует значительного усилия, так как приходится преодолевать сопротивление стальных колец устройства автоматического поддержания зазора, установленных на каждом из поршней.
Если вытянуть поршни из цилиндра не удается, то попросту выбиваем их из него. Вбиваем один из поршней во внутрь цилиндра молотком, второй выпадает. Надставляем оправку и выбиваем второй поршень.
— Снимаем старые манжеты и ставим новые
Для снятия и установки можно использовать отвертку или шило. Перед установкой резиновые манжеты, поршни и зеркало цилиндра смазываем тормозной жидкостью.
Примечания и дополнения
— После проведения ремонта тормозного цилиндра следует прокачать оба контура тормозной системы автомобиля чтобы удалить воздух из тормозной системы. И отрегулировать «ручник».
Источник статьи: http://twokarburators.ru/remont-tormoznogo-cilindra-zadnego-kolesa-2108-2109/
- Свежие записи
- Где находится датчик давления масла ЯМЗ 7511?
- Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
- Приора: последствия поломки датчика коленвала
- Что произойдет, если отключить датчик массового расхода воздуха?
- Что произойдет, если не заменить датчик кислорода?
- Правообладателям
- Политика конфиденциальности
Авто мастер на все руки 2023 Информация, опубликованная на сайте, носит исключительно ознакомительный характер
Принцип работы тормозного суппорта и для чего он вообще нужен
Добро пожаловать! Тормозной суппорт — вещь эта по сути очень нужная, так как практические не одна машина не обходиться без него, потому что самую основную работу при торможение выполняет именно он тормозной суппорт, но не все люди знают как он работает и что вообще произойдёт если он не будет установлен на автомобиле, это мы как раз таки сегодня и разберём.
Примечание! В конце так же в дополнение к этой статье размещён интересны видео-ролик, в котором показан весь принцип работы тормозной системы!
Для чего нужен суппорт и какой у него принцип работы?
Если говорить кратко, то он нужен для того чтобы машина тормозила при нажатии на педаль тормоза и если его не будет, как уже было сказано ранее автомобиль и не будет останавливаться вовсе, так как основную работу по торможению выполняет именно данный суппорт.
Ну а если же говорить более подробно и ещё ко всему этому углубиться в принцип его работы, то этот самый принцип его работы заключается в следующем, когда вы нажимаете на педаль тормоза, в тормозной системе происходит давление а именно поршень который находиться в главном тормозном цилиндре (Данный цилиндр указан цифрой 3), перемещается от начала данного цилиндра в конец, тем самым ещё собирая при этом немного тормозной жидкости которая находиться в тормозной бачке (Указан цифрой 5) выдавливая тормозную жидкость вперёд она идёт по шлангам и тем самым выдавливает поршни которые находятся в самом суппорте, а данные поршни при этом давят на тормозные колодки и автомобиль останавливается.
Разберём более детально, для этого давайте сперва посмотрим что же этот самый главный тормозной цилиндр представляет из себя, а он представляет конструкцию внутри которой находиться тот самый поршень а так же шток который давит на него, так вот когда вам придётся остановить автомобиль, вы соответственно нажмёте на педаль тормоза, после нажатия шток тоже будет смешаться вперёд тем самым и поршень который сидит на этом штоке будет смешаться, и после смешения вся тормозная жидкость будет выталкиваться как бы вперёд и будет она идти до самих рабочих цилиндров, об которых мы погорим чуть ниже.
Примечание! Сразу вам скажем чтобы вы понимали одну вещь, данная тормозная жидкость не сжимаема поэтому если что то давит не неё то она тоже будет давить на другие детали тормозной системы и при этом она не будет сжиматься!
Теперь жидкость будет давить из одного конца, на все рабочие цилиндры к которым подсоединены шланги (Шланги которые подсоединены к рабочим цилиндрам, указаны цифрой 2 и 4 на фото выше, где изображена схема тормозов автомобиля ВАЗ 2110), так вот после того как тормозной жидкостью будет наполняться рабочий цилиндр, поршень который находиться в этом цилиндре будет выдавливаться и тем самым давить на тормозную колодку, а тормозная колодка в этот момент будет обжимать тормозной диск в связи с этим будет происходить трение которое и останавливает машину.
И в завершение отметим для чего нужен тормозной бачок автомобилю, а именно благодаря тормозному бачку в котором находиться сама жидкость и поддерживается нормальный уровень данной жидкости в системе, чтобы более понять просмотрите фото которое расположено чуть ниже:
Где находиться тормозной суппорт?
На многих автомобилях по разному, где то данный суппорт находиться в передней части автомобиля, а где и одновременно в передней и задней, а на некоторых автомобилях (В основном на старых) тормозных суппортов как правило вообще не было, а вместо них использовались обычные барабанные тормоза, а данные тормоза очень быстро греются и поэтому эффективность их торможения после постоянного нажатия на педаль тормоза (Особенно в жаркую погоду) очень уменьшалось и тем самым количество аварий было не малым.
Примечание! На автомобилях отечественного производства (ВАЗ), в большинстве случаев тормозной суппорт находится только спереди автомобиля, а задние колёса оснащаются обычными тормозными барабанами! (Кстати если вам интересно и вы хотите узнать как работают тормозные колодки дисковых и барабанных тормозов, тогда прочтите интересную статью под названием: «Что такое тормозные колодки и как не нарваться на подделку?», там всё подробно расписано)
Ссылки! Как заменить передний тормозной суппорт — на классике? Как заменить суппорт — на ВАЗ 2108-ВАЗ 21099?
Дополнительный видео-ролик: Более подробно ознакомиться с тем как работает тормозная система, вы можете в интересном видео-ролике который размещён чуть ниже:
https://youtube.com/watch?v=Av-jj8NNrv8
Vaz-Russia.ru
Главный тормозной цилиндр
Не редко в процессе проверки состояния тормозного узла обнаруживаются проблемы с главным тормозным цилиндром.
Меняя вакуумник, логично будет изучить текущее состояние ГТЦ и при необходимости заменить его.
Сама процедура замены выглядит следующим образом.
- Отключите минусовую клемму с аккумулятора.
- Отключите колодку проводов от датчика уровня ТЖ. Он расположен в бачке и встроен непосредственно в крышку.
- Специальным ключом для тормозных трубок ослабьте их натяжение. При этом откручивать полностью не нужно.
- Открутите пару гаек, которые крепят ГТЦ к вакуумнику. Только теперь тормозные трубки можно открутить полностью.
- Снимите цилиндр со шпилек.
- Если требуется, заодно снимите сам бачок с тормозной жидкостью. Чтобы это сделать, нужно аккуратно раскачать бачок и извлечь ножку из втулки.
- Оцените состояние демонтированного цилиндра. Также обязательно проверьте, нет ли дефектов на бачке. Если таковые имеются, бачок тормозной жидкости обязательно замените на новый.
- Вооружившись новым ГТЦ, поставьте его на место и закрутите гайки. Крепежи можно сразу полностью затягивать.
- Установите бачок, залейте до максимальной отметки тормозную жидкость.
- Теперь очень важный этап — извлечение воздуха из цилиндра. Для этого нужно пальцами перекрыть отверстия передних тормозных трубок. Вам помощник при этом должен аккуратно, но не резко, нажать на педаль тормоза. Так в системе будет создано давление. Продолжайте такие манипуляции до тех пор, как не почувствуете, что из отверстий выходит жидкость.
- Как только потечет жидкость, наденьте трубки, установите и зафиксируйте их на местах. При этом педаль тормоза отпускать нельзя.
- По аналогии подключаются задние трубки. В момент установки их на места в системе должно быть давление, то есть педаль тормоза выжата в пол.
Завершив замену ГТЦ, не забудьте прокачать тормозную систему согласно правилам.
Разборка узла с бачком ТЖ
Поменять вакуумник и цилиндр вполне возможно своими руками. Работа займет несколько часов, но сэкономит кучу денег на посещении автосервиса.
Проведение замены заднего тормозного цилиндра ВАЗ 2101
Для работы необходим следующий набор инструментов и материалов:
- Специальный ключ для тормозных трубок. В нём имеется вырез, который необходим для установки на грани штуцера.
- Смазка проникающего типа вд-40.
- Накидные, рожковые ключи на 8 и 10, либо головки с трещоткой.
Пошаговое руководство по замене тормозных цилиндров на задних колесах ваз 2101:
- Устанавливается под автомобиль домкрат и поднимается задняя часть. Необходимо заблаговременно сорвать болты с колеса.
- Окончательно выкручиваете болты на колесе, снимайте его.
- Снимаются колодки с заднего колеса.
После проведения этих процедур открывается доступ к цилиндру. Месторасположение его можно увидеть на фото. Прежде чем выкручивать гайки болты, необходимо произвести обработку с маской вд-40. Сначала выкручивается наконечник трубки, затем два болта крепежа цилиндра. Последние находятся с внутренней стороны механизма. Работать удобно головкой и трещоткой. После проведения этих манипуляций тормозной цилиндр ваз-2101 можно вынуть и произвести осмотр на предмет наличия повреждений.
Смысла ремонтировать этот механизм мало, намного проще окажется установить новый. Установка производится в обратном порядке. В любом случае по окончании процедуры замены производится прокачка системы, чтобы избавиться от воздушных пробок. Цена комплекта на оба колеса составит порядка 800 руб. Желательно производить замену цилиндров с обоих сторон, чтобы обеспечить максимально равномерное торможение.
Что делать?
Есть целый ряд мероприятий, которые рекомендуется провести при обнаружении, что троит двигатель. Все они позволят дать ответ на определенные вопросы. Потому приготовьтесь выделить достаточно много времени своему автомобилю.
Первое, что требуется сделать, это определить вышедший из строя цилиндр. Он ведь там не один. Для этого нужно:
- Открыть капот, запустив при этом в работу двигатель;
- Прислушаться и запомнить звук, который сейчас издает ваш мотор;
- По очереди снимать провода со свечей. Если снять высоковольтный провод, звук должен меняться. Если при снятии очередного высоковольтника звук не поменялся, поздравляем, вы отыскали неисправный цилиндр.
Теперь демонтируем проблемную свечу и проверяем ее на предмет функциональности. Для этого вам потребуется специальный ключ, предназначенный именно для съема свечей зажигания:
Обратите внимание на электрод. Если он чистый, целый, но на головке много гари, вероятнее всего в камере сгорания имеется большое количество пыли. Это говорит о неисправности воздушного фильтра в системе подачи воздуха;
Если гарь присутствует на головке и электроде, который заметно выгорел, смесь поступает бедная, горение происходит с преждевременным зажиганием;
Если головка в гари, но электрод цел, смесь была богатая, а зажигание подавалось с опозданием;
Проверьте наличие искры
Если она есть, тогда проблему нужно искать дальше. Когда искра отсутствует, рекомендуется заменить ее на новую и проверить работоспособность двигателя уже с новой свечкой.
Это говорит о неисправности воздушного фильтра в системе подачи воздуха;
Если гарь присутствует на головке и электроде, который заметно выгорел, смесь поступает бедная, горение происходит с преждевременным зажиганием;
Если головка в гари, но электрод цел, смесь была богатая, а зажигание подавалось с опозданием;
Проверьте наличие искры. Если она есть, тогда проблему нужно искать дальше. Когда искра отсутствует, рекомендуется заменить ее на новую и проверить работоспособность двигателя уже с новой свечкой.
Если автомобиль ваш с достаточно внушительным пробегом, для выявления причин «троения» рекомендуется выполнить следующие операции:
- Замените свечи зажигания;
- Демонтируйте старые высоковольники и поменяйте их на новые, высококачественные. Порой банальные микротрещины на них приводят к поломкам и отказу всего силового агрегата;
- Измерьте компрессию в цилиндре, который не работает. При выявлении нарушений вы, возможно, определите, что прогорели клапана или проблема в кольцах;
- Выполните регулировку клапанов. Вообще подобная процедура проводится с периодичностью в 15-20 тысяч километров с целью профилактики;
- Проверьте, работает ли катушка зажигания. Распространенная проблема для ВАЗ 2114. Пытаться ее ремонтировать не стоит, лучше сразу поменять на новую. Это не будет вам стоить огромных денег;
- Замените старый воздушный фильтр на новый аналогичный агрегат;
- Проверьте, правильно ли установлен и функционирует ремень ГРМ.
Статья в тему: Замена ремня ГРМ ВАЗ 2110
Если даже эти мероприятия не дали никакого результата, советуем опробовать еще несколько эффективных методов восстановления работоспособности двигателя:
- Проверьте работу электронного блока управления. При обнаружении проблем, сразу меняйте старый электронный блок управления на новый;
- Проверьте функциональность системы, отвечающей за подачу топлива. В некоторых случаях придется добраться вплоть до форсунок;
- Проанализируйте работу датчика кислорода. Он подлежит ремонту, но лучше будет сразу заменить устройство;
- Убедитесь в работоспособности датчика положения коленвала. Определяется это с помощью электронного блока управления. Он будет выдавать ошибку, которая свидетельствует о наличии неисправности. При проблемах с датчиком, не остается ничего другого, кроме как поменять его на новый.
