Ремонт и замена стартера на ваз (lada) 2101/2103/2106 своими руками

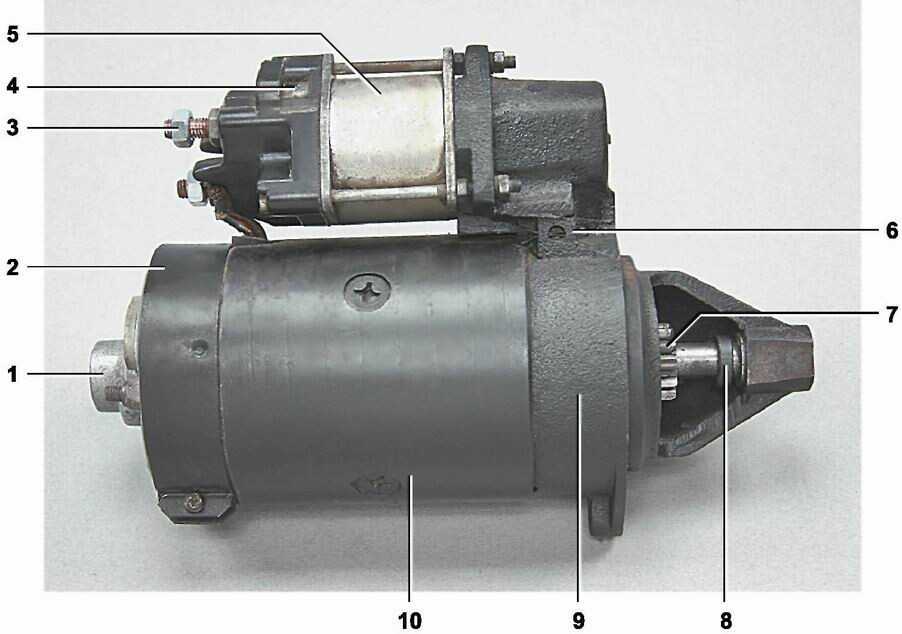

Схема стартера ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Для начала рассмотрим подробно схему стартера ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Расшифровка схемы стартера ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107:

— крышка со стороны привода;
— стопорное кольцо;
— ограничительное кольцо;
— шестерня привода;
— обгонная муфта;
— поводковое кольцо;
— резиновая заглушка;
— рычаг привода;
— якорь реле;
— удерживающая обмотка тягового реле;
— втягивающая обмотка тягового реле;
— стяжной болт реле;
— контактная пластина;
— крышка реле;
— контактные болты;
— коллектор;
— щетка;
— втулка вала якоря;
— крышка со стороны коллектора;
— кожух;
— шунтовая катушка обмотки статора;
— корпус;
— винт крепления полюса статора;
— якорь;
— обмотка якоря;
— промежуточное кольцо.

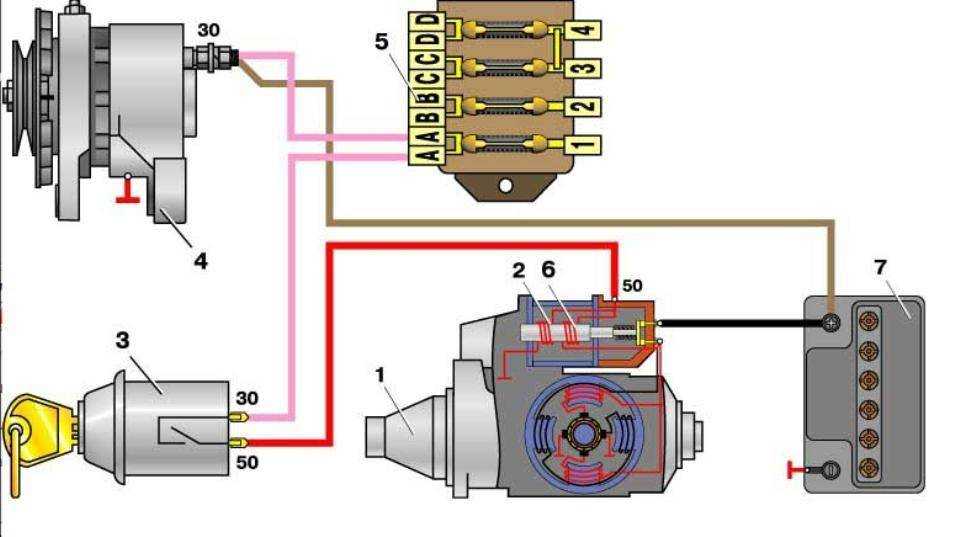

Расшифровка схемы соединений стартера ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107:

— генератор;
— аккумуляторная батарея;
— стартер;
выключатель зажигания;

Р1 — втягивающая обмотка тягового реле;

Р2 — удерживающая обмотка тягового реле.

Плохо крутит стартер?

Начнем с того, что ему может просто не хватать тока. Причиной этому может стать недостаточный заряд аккумулятора. Но чаще, конечно, дело кроется в проводке

Обратите внимание на толстый провод, который идет от минусовой клеммы аккумулятора к блоку двигателя. Есть еще кабель, который соединяет ДВС с коробкой скоростей

Уж если на них скопилось много грязи и масла, то явно имеет место быть большая утечка тока. Элементарная электроника, ничего сверхъестественного, просмотрите схему подключения стартера, чтобы убедиться в том, что она проста до безобразия. Итак, что нужно сделать, чтобы уменьшить утечки тока?

А вот тут показаны контакты втягивающего реле

Последовательность действий такова:

Зачищайте наждачкой контакты.
Промывайте растворителем или WD-40.
Восстанавливайте потерявшийся контакт.

Но если стартер все равно крутит «через силу», медленно, даже не пытается ускориться, то меняйте все провода по массе. Только это может реально помочь. Проблема в том, что провода массы набраны из тонкой проволоки, которая сплетена в большой жгут. Между проводками скапливается грязь и пыль, отсюда опять-таки, крупные утечки тока. И восстановить провода оказывается весьма проблематично.

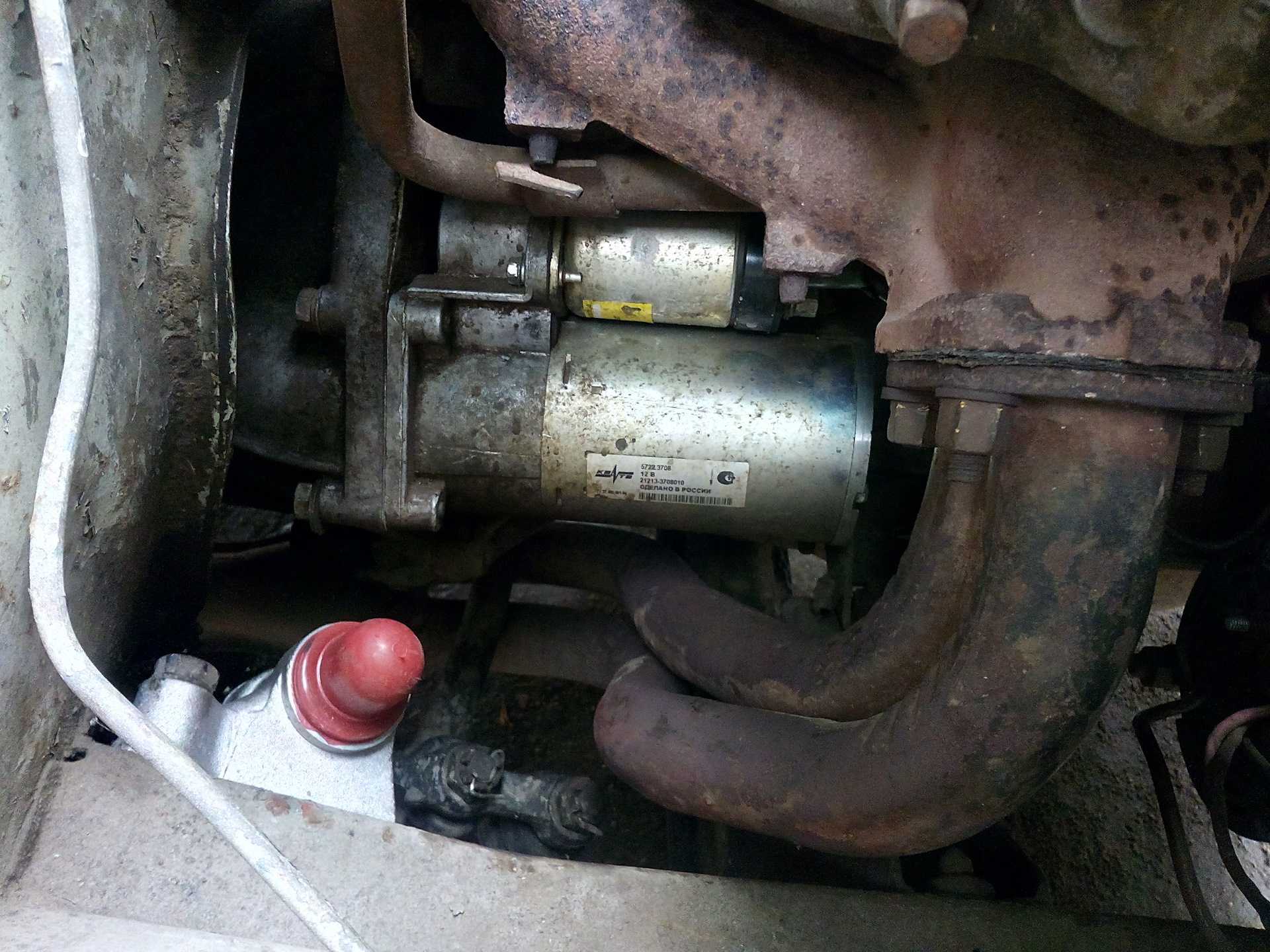

Инструкция по переустановке

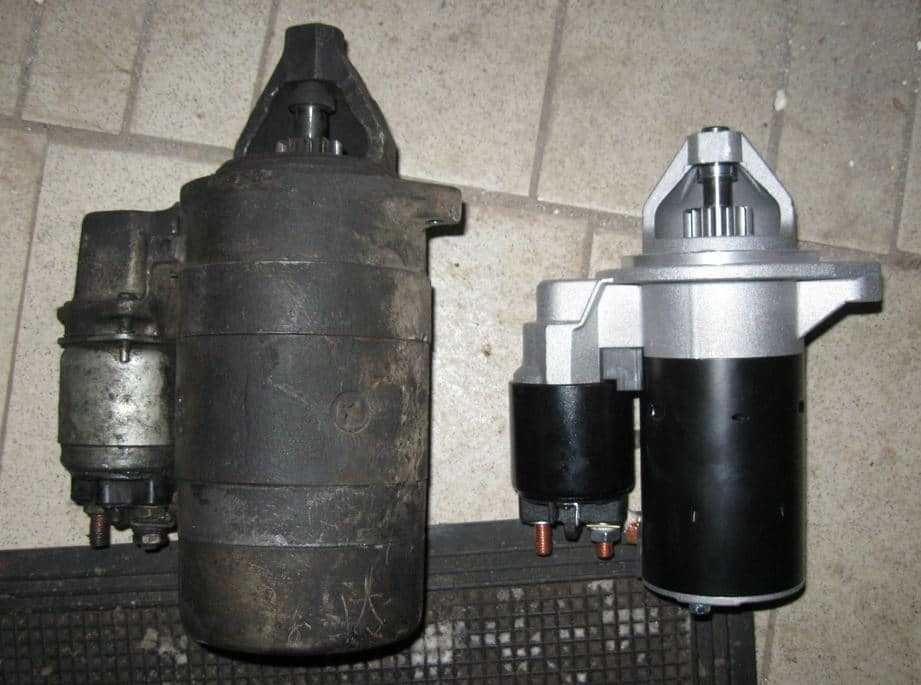

Прежде чем установить на автомобиль редукторный стартер нужно снять с него старый. Для этого нужно:

Открутить два болта крепления;
Немного потянуть деталь вправо для того, чтобы она сменила свое первоначальное положение;
Взять левую сторону стартера и повернув торцом, вытягивать его вверх, насколько это получится;
Приподнимать его нужно будет, пока не станут видны провода питания, расположенные на задней части запчасти;
Один из проводов прикреплен гайкой, ее необходимо будет скрутить;
Второй провод присоединен при помощи штекера, его достаточно просто вынуть;
После того как делать освободилась от проводов, ее можно вытащить.

Для того чтобы установить новую запчасть нужно выполнить те же действия, но в обратной последовательности.

Осталось только совсем немного, ознакомившись с материалом, сделать выводы, отправится в магазин, приобрести редукторный стартер и наслаждаться легким запуском и приятным звуком двигателя как у иномарки.

https://youtube.com/watch?v=5RtEsp2dUsI%2520

Как стартер пускает двигатель?

Рассмотрим подробнее принцип действия стартера. После замыкания контактов ток поступает на обмотку тягового реле. В это время якорь перемещается и выдвигает бендикс. Шестеренка последнего соединяется с венцом маховика. Когда якорь достигает конечной позиции происходит замыкание контактов, что позволяет току поступить на обмотку мотора стартера. Устройство начинает вращаться и автомобиль заводится.

Бендикс возвращается в исходную позицию как только маховик начнет вращаться с большей скоростью, чем вал стартера. А подача электрической энергии на устройство прекращается с возвратом ключа на первое положение. Устанавливают на ВАЗ 2107 и редукторный стартер, в этом случае схема протекания тока чуть другая, он попадает на якорь через зубчатую передачу. Благодаря этому значительно увеличивается мощность. Это не единственное отличие, которое имеет редукторный механизм, но об этом не сейчас.

https://youtube.com/watch?v=6Y1_7_KKvE8

Замена стартера на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!Стартер – как никак но без него было бы трудно, потому что если данного агрегата не будет, то кто тогда будет заводить машину. Конечно можно выйти из машины, чуть её толкнуть включить скорость и она заведётся, но зачем такие трудности нужны? Поэтому и был придуман стартер, благодаря котором автомобиль можно будет завести лишь от прокрутки личинки замка зажигания. Но со временем данный агрегат выходит из строя и поэтому его приходиться менять на новый, но о том как его заменить знает не каждый, и поэтому мы специально для вас подготовили инструкцию в картинках, по замене стартера на автомобилях «Классического» семейства.

Примечание!Для замены вам нужно будет запастись: Основным набором гаечных ключей «на 10» и «на 13», а так же вам нужно будет ещё взять с собой отвёртку, головку «на 10» и удлинитель для данной головки!

Когда нужно менять стартер?Его нужно менять, если:

Он стал очень плохо крутиться и в связи с этим он по долгу стал заводить двигатель у автомобиля. (В данном случае стартер так же можно будет починить, о том как починить его смотрите в статье под названием: «Ремонт стартера на ВАЗ»)
А так же его нужно менять, если он вообще перестал заводить двигатель у автомобиля и тем самым ремонту он уже тоже не подлежит.

Как заменить стартер на ВАЗ 2101-ВАЗ 2107?

Примечание!Обязательно прежде чем начинать заменять данный агрегат, убедитесь что его работоспособность не связана с другими причинами, допустим разрядилась аккумуляторная батарея, или же окислились её клемы, или же проводка которая идёт на стартер не исправна!

А так же ещё учтите тот факт, то что замену стартера нужно осуществлять на смотровой канаве, а иначе его будет неудобно и очень проблематично снять с автомобиля!

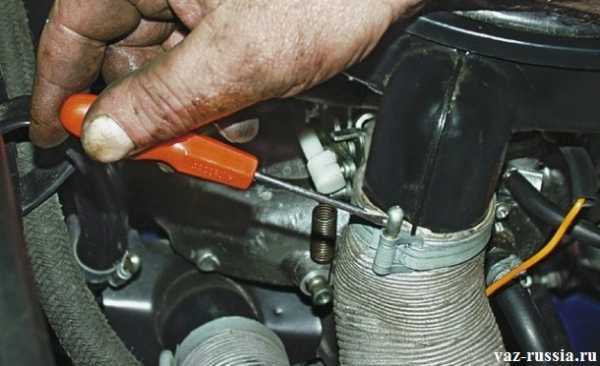

Снятие:1) Для начала ослабьте затяжку хомута, который крепит шланг подвода теплого воздуха к корпусу воздушного фильтра.

2) Затем ослабьте затяжку хомута, который крепит шланг уже к самому воздухозаборнику.

3) И после чего снимите данный шланг с двигателя автомобиля.

4) Следом ослабьте нижнюю гайку, которая крепит воздухозаборник.

5) Далее отверните уже верхнюю гайку, которая крепит этот же самый воздухозаборник.

6) И после чего снимите данный воздухозаборник с двигателя автомобиля.

7) Теперь отверните обе гайки, которые крепят теплоизоляционный щиток к двигателю.

И после чего воспользовавшись удлинителем совместным с торцевой головкой, отверните оставшийся болт, который крепит теплоизоляционный щиток к кронштейну правой опоры двигателя. (О том как отвернуть оставшийся болт, который крепит теплоизоляционный щиток к кронштейну, см. в самом низу статьи в рубрике «Для новичков!»)

9) После отворачивания болта, снимите теплоизоляционный щиток с двигателя.

10) Далее отверните нижний болт, который крепит стартер.

11) После чего отверните оставшиеся два верхних болта, которые так же крепят стартер.

12) Сдвинув стартер немножко вперед…(Продолжение в пункте 13)

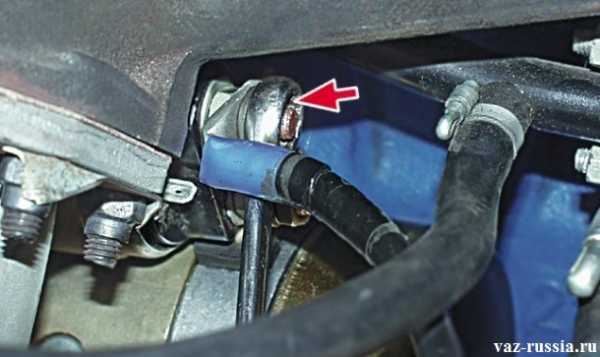

13) Отсоедините колодку проводов от вывода тягового реле стартера на стартере.

14) Затем отверните гайку, которая крепит провод, к верхнему контакту тягового реле.

15) И после чего отсоедините провод от верхнего контакта, а так же снимите при этом болт с гайкой которые этот контакт удерживали.

16) Далее снимите стартер с двигателя автомобиля.

Установка:1) Установка нового стартера осуществляется в обратном порядке снятию.

Важно!1) Перед началом работы отсоедините «минусовую» клему, от аккумулятора! (О том как отсоединить данную клему, см. в статье: «Про аккумулятор»). Для новичков!Вопрос: Как отвернуть болт крепления теплоизоляционного щитка, к кронштейну правой опоры двигателяОтвет: Воспользовавшись удлинителем совместным с торцевой головкой «2», отверните болт «1» крепления теплоизоляционный щиток к кронштейну правой опоры двигателя

Для новичков!Вопрос: Как отвернуть болт крепления теплоизоляционного щитка, к кронштейну правой опоры двигателяОтвет: Воспользовавшись удлинителем совместным с торцевой головкой «2», отверните болт «1» крепления теплоизоляционный щиток к кронштейну правой опоры двигателя.

Дополнительный видео-ролик:Чтобы более подробно понять то как нужно заменять стартер, посмотрите интересный видео-ролик в котором процесс замены будет подробно описан:

Ремонт стартера на ВАЗ 2107 своими руками – глаза боятся, руки ремонтируют

Здравствуйте, уважаемые автолюбители! Продолжим осваивать особенности эксплуатации, диагностики и ремонта основных узлов отечественных автомобилей. Тем, у кого на вооружении иномарки, в принципе, тоже подходит этот материал. Как минимум для понимания сути проблем.

Ведь, как не крути стартер, а на иномарке и в Жигулях или Ладе, он практически одинаков. Разница может быть незначительной в конструктивном исполнении, а новый принцип работы стартера для серийных автомобилей, пока не изобрели.

Поэтому и займемся рассмотрением технологии ремонта стартера на ВАЗ 2107. Ремонт стартера ВАЗ 2107, в первую очередь заключается в выполнении действий, направленных на выявление и устранение возможных неполадок. Обычно, такие ремонты не вызывают каких-либо сложностей и вполне под силу даже начинающему автомеханику.

Возможные неисправности стартера ВАЗ 2107 и методы их устранения

Неисправности стартера ВАЗ 2107 нельзя назвать принципиально отличными от неисправностей стартеров других моделей Жигулей. Однако, приступая к диагностике состояния и ремонту стартера, необходимо иметь четкое представление о возможных проблемах в его работе.

Например, знаете ли вы, какие действия должны предпринять, когда плохо крутит, не крутит стартер ваз 2107 при повороте ключа в замке? В этой ситуации в первую очередь обратите внимание на свет сигнальных ламп. Если они горят тускло или периодически гаснут, вашу проблему можно считать решенной – скорее всего у вас попросту разряжена аккумуляторная батарея

Конечно, низкий заряд батареи не может быть единственной причиной неудовлетворительной работы стартера. Так, например, якорь стартера не будет вращаться при сильно окисленных полюсных выводах АКБ и наконечниках проводов. Очистите их и намажьте вазелином. А если наконечники слабо затянуты – затяните их сильнее.

Если во втягивающей обмотке реле произошло межвитковое замыкание на массу или же обрыв, вам придется менять реле – другим способом изменить ситуацию не удастся.

Чтобы исключить обрывы в цепи питания реле и в цепи питания обмотки реле включения, проверьте соединения проводов в цепи.

Иногда, при включенном стартере, тяговое реле срабатывает, но не крутит: якорь либо не вращается совсем, либо вращается очень медленно. В этом случае возможно это симптомы подгорания коллектора, который достаточно будет зачистить.

Причиной возникновения подобной ситуации может также послужить износ или зависание щеток. В этом случае щетки подлежат замене.

Случается, что после включения стартера вращается только якорь, в то время как маховик остается неподвижным. Спровоцировать такую поломку могут пробуксовки в движении муфты свободного хода, разрыв кольца муфты либо выскальзывание по оси рычага включения муфты. В таких случаях муфта и рычаг включения подлежат замене.

Нехарактерный звук, издаваемый стартером при вращении якоря, может говорить об ослабленном креплении стартера, закреплении его с перекосом, повреждениях зубьев шестерен привода маховика или износе втулок подшипников.

Неисправности стартера и их возможные причины

Неполадки с функционированием всегда связаны с усложнением или невозможностью запустить мотор. Данное устройство работает только вместе с другими системами пуска и заряда. Поэтому причинами сбоев могут быть электро- и механические поломки, каждые из которых имеют свои особенности.

Электрические неполадки

Зачастую сбои в работе вызваны неисправностями электроцепи, которая начинается с АКБ. Основной признак в медленном вращении коленчатого вала в момент запуска двигателя или его отсутствие. Сначала необходимо проверить следующее:

https://www.youtube.com/watch?v=Y87CeE8GfSE

заряд аккумулятора;
надёжность «массы» и контактов;
силовой провод к тяговому реле на предмет повреждений;
исправность замка зажигания и его контактов.

Если в положении «пуск» не срабатывает реле и ротор не продает признаков жизни, то, возможно, произошло межвитковое замыкание, короткое замыкание на «массу» или обрыв соединения на «массу». Если маховик медленно раскручивается, это также косвенно указывает на электрические неисправности (исключением является зимний период, когда в сильные морозы стартеру трудно крутить промерзший двигатель с загустевшим маслом). Когда стартер начинает характерно щелкать, это может свидетельствовать о неисправности реле, либо разряжен аккумулятор. Если визуально проблемы не выявлены, то устройство необходимо демонтировать для разборки и выявления причин поломки.

Нередко проблема возникает из-за замкнутых пластин контактов, пригорания коллектора, но чаще всего изнашиваются щётки

Поэтому нужно обращать внимание на щёточный узел, выход из строя втягивающего реле и изношенный коллектор ротора

Механические неполадки

Неисправности могут возникать и по причинам, связанным с механикой. В большинстве случаев о таком характере поломок можно судить по особым признакам: двигатель не запускается и не вращается коленвал, а стартер работает. Причиной этому может быть поломка обгонной муфты (также ее называют бендикс), венца маховика или износ шестерни привода.

Основные признаки неполадок

Неисправность	Причины
Стартер работает, коленвал двигателя не вращается.	Муфта пробуксовывает; рычаг отключения сломан или соскакивает; буферная пружина сломана; кольцо муфта сильно изношено.
Скрежет при попытке запустить двигатель и другие посторонние звуки при работе стартера.	Повреждения зубьев шестерен; ослабли крепёжные болты; изношены подшипники или их посадочные места на роторе; ослабло крепление внутри стартера в результате чего статор и ротор касаются друг друга; изношены зубья маховика или шестерни стартера.
Двигатель запустился, стартер продолжает работать.	Изношена пружина муфты, из-за чего шестерня привода не возвращается на место; закисли контакты реле; вышло из строя реле; привод заклинил.
Аккумулятор заряжен, но стартер раскручивает двигатель с большим трудом.	Изношены щётки или подшипник.
Механизм выходит из зацепления с маховиком не сразу.	На бендиксе изношены зубья шестерни.

https://youtube.com/watch?v=gQUNRcgtwB0

На последние два пункта следует обратить внимание, если вышеуказанные причины не подходят, а стартер всё равно работает не так, как должен. Все эти признаки помогут быстро выявить и устранить неисправность этого устройства. В большинстве случаев детали подлежат замене, а при серьезных сбоях, таких как межвитковое замыкание или повреждения обмотки, рекомендуется приобрести новый агрегат

В большинстве случаев детали подлежат замене, а при серьезных сбоях, таких как межвитковое замыкание или повреждения обмотки, рекомендуется приобрести новый агрегат.

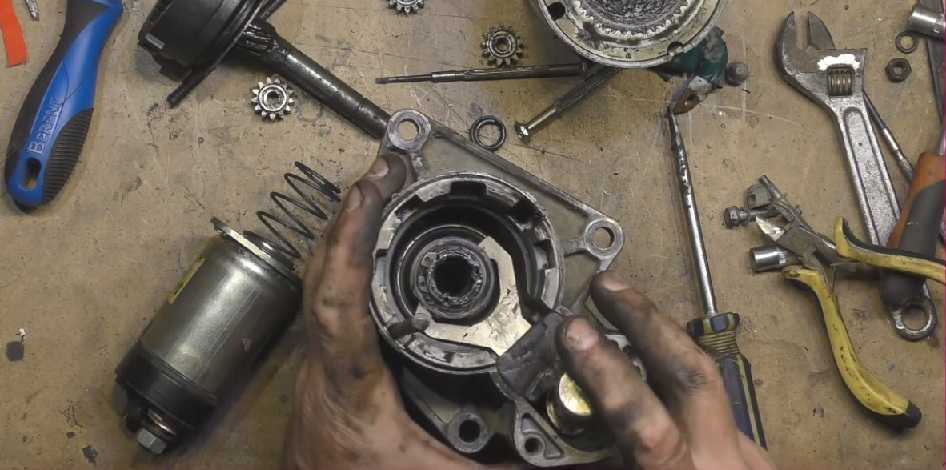

Как отремонтировать стартер ВАЗ-2107 своими руками

Для самостоятельного ремонта пускового агрегата необходимо:

снять и разобрать устройство;
проверить состояние обмоток, втулок и щеток;
заменить поврежденные элементы;
произвести обратную сборку с проверкой корректности соединений электропроводки.

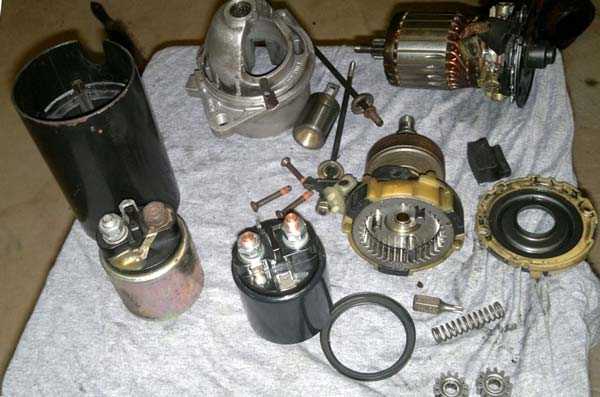

Демонтаж и разборка

Для снятия и разборки агрегата необходимо:

Отключить клеммы от батареи, а затем вынуть аккумулятор из моторного отсека.
Демонтировать защитный щиток под силовым агрегатом, ограничивающий доступ к электродвигателю.
Открутить гайки, удерживающие провода на корпусе пускового агрегата.
Выкрутить гаечным ключом болты, соединяющие корпус электромотора с картером силового агрегата.
Вытянуть узел из посадочного гнезда.
Отвернуть гайку втягивающего реле и снять узел с корпуса электромотора.
Отвернуть стягивающие болты и аккуратно демонтировать крышки, а затем вынуть ротор из статора.

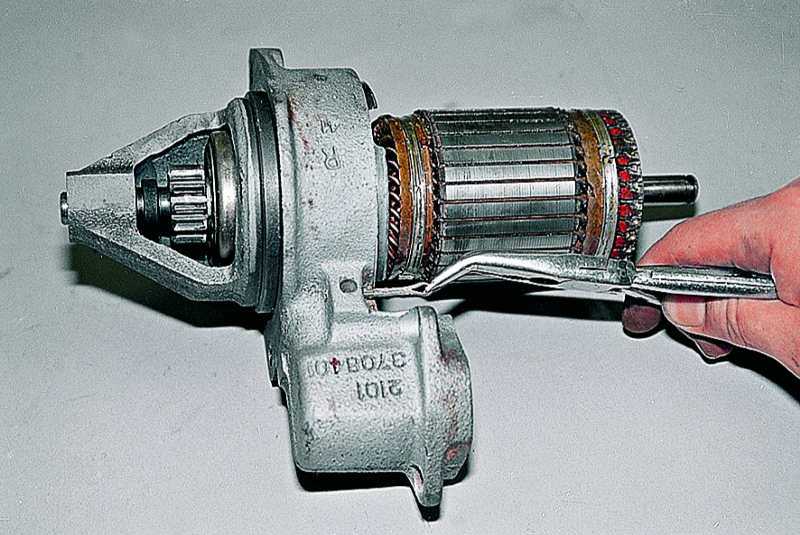

Замена втулок

Замена втулок стартера выполняется при повышенном зазоре между валом и опорой. Из-за нарушения взаимного положения деталей ротор задевает за пластины статора. Для устранения дефекта требуется удалить изношенные детали.

Поврежденная фронтальная опора выбивается из посадочного отверстия подручным инструментом, задняя глухая втулка извлекается съемником или высверливается на станке.

Перед началом монтажа втулки из композита выдерживаются 5-10 минут в емкости с моторным маслом, которое пропитывает пористую поверхность. Бронзовые опоры смазываются при установке вала ротора.

Замена электрических щеток

Для подачи напряжения на обмотки ротора используется плоский коллектор и щетки (из смеси графита и медного порошка), прижимаемые пружинами. Количество щеток соответствует количеству полюсов, в конструкции элементов предусмотрен эластичный многожильный провод. В процессе работы графитовые элементы изнашиваются и обгорают, одновременно появляется выработка на коллекторе.

Замена графитовых щеток производится по алгоритму:

Снять заднюю крышку корпуса.
Открутить винты крепления щеток (всего в конструкции 4 элемента).
Снять изношенные элементы и установить новые щетки.
Прочистить полость статора от остатков продуктов износа графитовых элементов.
Установить снятые детали на штатные места.

Ремонт втягивающего реле стартера

Электромагнитное втягивающее реле обеспечивает перемещение шестерни на роторе, которая входит в зацепление с зубчатым венцом маховика в момент подключения электрического стартера к бортовой сети автомобиля. Устройство расположено на корпусе пускового агрегата, в конструкции цепи предусмотрено дополнительное реле питания (находится под капотом).

Для проверки реле необходимо замкнуть стартер напрямую. Если ротор вращается, то электромагнитный узел подлежит замене. Дополнительная диагностика предусматривает замер напряжения обмоток тестовым прибором.

Исправные катушки имеют сопротивление 75 и 55 Ом (для удерживающей и втягивающей обмоток соответственно). Если значение отличается от заводских параметров, то узел подлежит замене, отремонтировать реле своими руками или в мастерской невозможно.

Затем отворачиваются болты крепления реле к корпусу электродвигателя. Узел выводится из зацепления с задней крышкой. Новый электромагнит устанавливается и подключается в обратной последовательности.

Сборка и установка стартера

Сборка агрегата производится в обратной последовательности. В конструкции части узлов предусмотрены стопорные кольца или шплинты, которые необходимо установить на место. Подключенный агрегат необходимо проверить на работоспособность. Процедура сборки стартера показана в видео, снятых владельцами в процессе самостоятельного ремонта агрегата.

Не заводится стартер ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Какие признаки указывают на то, что стартер подлежит ремонту либо его пора заменить? Почему иногда не заводится, щелкает стартер?

На данные вопросы есть свои ответы:

Реле функционирует без проблем. Тем не менее, якорь не откликается либо совершает медленные вращательные движения. Решение! Как правило, это связано с подгоранием коллектора

Необходимо обратить внимание и на обмотку. Она должна быть целостной

Также возможно ослаблены крепежные элементы реле, замыкание в коллекторе, щетки застопорились либо вовсе стали непригодными к дальнейшей эксплуатации. Впрочем, причина может крыться в разряженном аккумуляторе.
Стартер откликается, однако реле с якорем не функционируют. Решение! Зачастую все дело в том, что якорь заедает. При этом стоит проверить, как зафиксированы наконечники. Нет ли замыкания на массу и в каком состоянии находится проводка.
Якорь совершает вращательные движения, но с коленчатым валом возникают проблемы. Решение!Стоит проверить буферную пружину. Скорее всего, она сломалась. Возможно, повреждены отдельные компоненты муфты.
Раздаются мощные шумы. Зачастую это следствие поврежденных втулок и шестерен.
В свою очередь, стартер крутит, но не заводится. Необходимо присмотреться к пружине возврата. Возможен и перекос устройства. Также не исключено, что заедает реле и рукоятку привода.

Диагностика неисправностей стартера ВАЗ 2106

Все неисправности стартера можно условно разделить на две группы:

электрические (выход из строя токопроводящих элементов);
механические (износ деталей привода).

Для корректной диагностики стартера автовладельцу необходимо знать признаки, соответствующие той или иной неисправности.

Признаки неисправности стартера

К основным симптомам выхода стартера из строя можно отнести:

при повороте ключа зажигания стартер и тяговое реле не подают признаков жизни;
тяговое реле издаёт частые щелчки;
тяговое реле при запуске срабатывает, но ротор вращается слишком медленно;
при повороте ключа зажигания со стороны стартера слышится треск;
при запуске со стороны стартера появляется гул.

При запуске стартер и тяговое реле не срабатывают

Причинами отсутствия реакции стартера на поворот ключа зажигания могут быть:

полная или почти полная разрядка АКБ;
окисление контактов АКБ;
отсутствие контактов между выводами АКБ и наконечниками силовых проводов;
отсутствие контакта между наконечником провода и выводом «50» на тяговом реле;
неисправность контактной группы зажигания;
обрыв управляющего провода, идущего от замка зажигания к тяговому реле.

В такой ситуации прежде всего нужно проверить АКБ с помощью мультиметра — напряжение на её клеммах не должно быть ниже 11 В. В противном случае следует зарядить аккумулятор и продолжить диагностику.

Затем проверяют состояние клемм аккумулятора и надёжность их контакта с наконечниками силовых проводов. В случае плохого контакта выводы АКБ быстро окисляются, и энергии аккумулятора становится недостаточно для запуска стартера. То же самое происходит и с выводом 50 на тяговом реле. При обнаружении следов окисления от АКБ отсоединяются наконечники, которые зачищаются вместе с клеммами аккумулятора и выводом 50.

Проверку контактной группы замка зажигания и целостности управляющего провода осуществляют, замыкая штекер этого провода и вывода B тягового реле. Питание в этом случае начинает подаваться прямо на стартер. Для проведения такой диагностики необходимо иметь определённый опыт. Осуществляется проверка следующим образом:

Автомобиль ставится на нейтральную передачу и стояночный тормоз.
Включается зажигание.
Длинной отвёрткой замыкают штекер управляющего провода и вывод В тягового реле.
Если стартер заработал, неисправен замок или провод.

Частые щелчки тягового реле

Частые щелчки при запуске двигателя свидетельствуют о многократном срабатывании тягового реле. Это может происходить при сильном падении напряжения в цепи стартера из-за разряда аккумуляторной батареи или плохого контакта между наконечниками силовых проводов. В этом случае:

измеряют напряжение АКБ;
проверяют состояние контактов;
проверяют надёжность электрических соединений в цепи стартера.

Иногда причиной такой ситуации может стать замыкание или обрыв в удерживающей обмотке тягового реле. Определить это можно лишь после демонтажа стартера и разборки реле.

Медленное вращение ротора

Медленное вращение ротора является следствием недостаточного энергоснабжения стартера. Причиной этого может быть:

глубокий разряд АКБ;
окисление выводов АКБ;
слабая затяжка наконечников силовых проводов;
подгорание ламелей щёточного коллектора;
залипание или износ щёток;
замыкание щёткодержателя плюсовой щётки на массу;
обрыв (замыкание) обмоток статора или ротора.

Здесь, как и в предыдущих случаях, в первую очередь проверяется состояние АКБ и контактов. Если неисправность идентифицировать не удалось, стартер нужно будет снять и разобрать. Без этого определить подгорание коллектора, проблемы со щётками, щёткодержателем или обмотками не получится.

Треск в стартере при запуске

Причиной треска в стартере при повороте ключа зажигания может стать:

неисправность обгонной муфты;
износ приводной шестерни вала.

В обоих случаях потребуется демонтаж стартера.

Гул стартера при запуске

Наиболее вероятными причинами гула стартера и медленного вращения его вала являются:

износ втулок ротора;
ослабление креплений стартера;
неправильный монтаж стартера.

Гул свидетельствует о перекосе вала ротора и замыкании его на массу.
