Стартер ваз 2110: почему не крутит? реле и щетки

Неисправности

После снятия нужно внимательно проверить втягивающее реле. Вот список возможных поломок:

Раскрутились/ослабли гайки, которыми крепятся наконечники проводов. Элементарно решается подтягиванием гаек;
Окислились провода, или обмотки, соединения. Здесь может потребоваться замена или просто очистка;
В цепи питания есть обрывы. Лечение – замена цепи;
Якорь срабатывает несвоевременно или работает вхолостую. Предписана замена;
Еще нужно проверить, нет ли замыкания между витками обмоток (их здесь две).

Для проверок используется омметр.

Диагностика неисправностей

При проведении полной проверки работоспособности стартера ВАЗ 2110 необходимо действовать в соответствии со следующим алгоритмом:

Проверить, насколько хорошо вращается агрегат

Если коленчатый вал двигается плохо, то следует обратить внимание на наличие смазывающего материала и при необходимости смазать механизмы. Бывают ситуации, когда масло не соответствует текущему сезону

Его замена на более подходящее решит проблему.
Произвести проверку аккумулятора на наличие заряда и окисления наконечников и вводов. При необходимости требуется выполнить зарядку и заменить вышедшие из строя элементы. В такой ситуации требуется произвести техническое обслуживание контактной группы и самой АКБ, после чего функционирование стартера будет восстановлено.
Осмотреть щётки и проверить затяжку на наконечниках провода. Чтобы сделать все необходимые действия, потребуется произвести демонтаж и разобрать устройство, выполнить прочистку коллектора, осуществить замену щёток и отрегулировать степень натяжения пружин.
Установить наличие или отсутствие пробуксовок муфты. При необходимости требуется полностью заменить привод стартера. Ещё одним способом решения проблемы является промывание нарезки вала с последующим смазыванием.
Осмотреть венцовые зубья маховика на предмет забоин. Об их наличии может свидетельствовать характерный скрежет. Для его устранения потребуется ликвидировать забоины или произвести монтаж новой буферной пружины при ощутимом ослаблении старой.
Произвести диагностику крепления полюса стартера. О его ослаблении может свидетельствовать характерный шум, присутствующий во время работы механизма. Проблему можно решить, надёжно закрепив стартер или произведя усиление упомянутого крепления.

Для того чтобы убедиться, что болт находится в контакте с пластиной, необходимо произвести замер сопротивления на контактных болтах

Если производить проверку в описанном алгоритме, то появится возможность точно определить «источник» неисправности и эффективно устранить её. Однако существуют поломки, которые невозможно ликвидировать во время проверки.

Как проверить работоспособность стартера на ваз 2110

Конечно, разобрать устройство всегда успеется, но вот следует проверить, почему не срабатывает устройство.

И такую проверку можно провести:

Необходимо шестеренку повернуть в ту же сторону куда поворачивается и якорь устройства, и попробовать в обратную сторону, и вот этого не должно быть. И если прокручивается в обратную сторону то это уже неисправность.
Также стоит проверить движение муфты вдоль вала, для этого используют отвертку. Если устройство нормально функционирует, то муфта должна легко поворачиваться и при этом без зацепов.
Чтобы проверить исправность стартера необходимо подсоединить провода от аккумуляторной батареи. Если устройство исправно, то муфта при выдвижении будет иметь характерный щелчок, а если не включается вообще, то нужно будет разбирать стартер и выяснять причину.
Если стартер перестал крутить вообще, нужно провести проверку якоря, то есть снимают кабель и нужно подключить к болту с контактами. Если якорь исправен, то он будет очень быстро вращаться, но бывают случаи, когда движение слишком маленькие, в этом случае якорь не исправен.

И вот теперь стоит поговорить, как правильно провести ремонт стартера на ваз 2110 своими руками. И сразу стоит отметить, что без удаления стартера с автомобиля, нельзя проверить его работоспособность и даже не провести ремонтные работы.

https://youtube.com/watch?v=kzvbQ5WXLyU

Несколько полезных советов

Чтобы щетки стартера работали как можно дольше, следуйте этим советам:

При замене не нужно покупать их в первом попавшемся лотке на авторынке. Лучше обратиться в специализированный магазин и купить сертифицированные запчасти. Не стоит также подгонять щетки от другой марки или модели авто, обтачивая их под нужный размер.
При запуске двигателя не заставляйте пусковое устройство работать более 5-7 с. Так вы можете спалить не только щетки и коллектор, но и обмотку электродвигателя, а также проводку, обеспечивающую его питание. Кроме этого, не нужно пытаться при заведомо разряженном аккумуляторе.
Не допускайте работы стартера при работающем двигателе автомобиля, а если такие ситуации возникают непроизвольно, немедленно обращайтесь в автосервис.
Следите за чистотой корпуса устройства

Грязь и маслянистый налет могут стать причиной короткого замыкания.
Обращайте внимание на работу стартера. Если вы знаете, что АКБ заряжена, а пусковое устройство не обеспечивает нужное для запуска количество оборотов коленчатого вала, скорее всего, имеет место замыкание на корпус, засорение щеточного узла или обрыв одной из обмоток. В этом случае также лучше сразу обратиться на станцию технического обслуживания.
Быстрый износ щеток может спровоцировать и неисправность подшипника или опорной втулки вала

При этом якорь перекашивается и «подъедает» их с одной стороны. Обнаружить подобную неисправность достаточно сложно без разборки стартера, поэтому обращайте внимание на звук, издаваемый устройством во время работы.

В этом случае также лучше сразу обратиться на станцию технического обслуживания.
Быстрый износ щеток может спровоцировать и неисправность подшипника или опорной втулки вала. При этом якорь перекашивается и «подъедает» их с одной стороны

Обнаружить подобную неисправность достаточно сложно без разборки стартера, поэтому обращайте внимание на звук, издаваемый устройством во время работы.

Диагностика

Первым этапом ремонта является определение, где возникла поломка – в цепи питания или самом узле. Делается это просто:

Автомобиль обездвиживаем ручником, устанавливаем на КПП «нейтраль»;
Открываем капот. Со стороны термостата отыскиваем стартер;

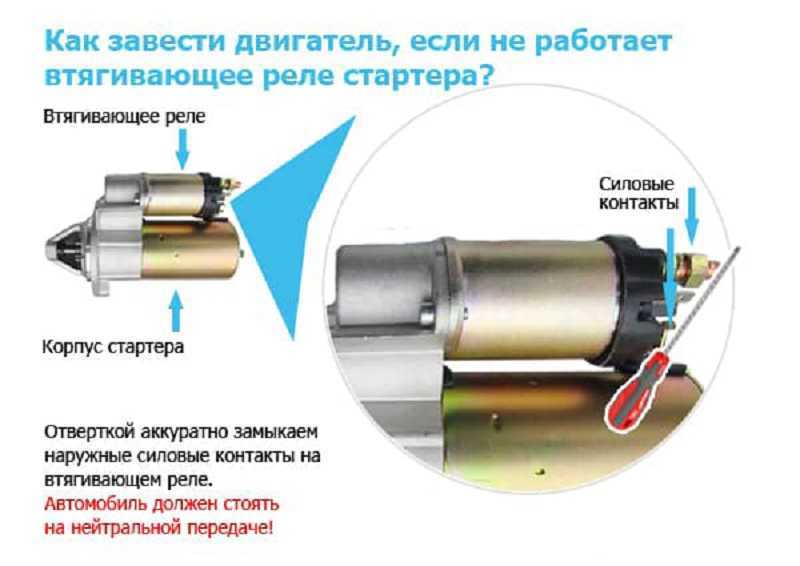

На втягивающем реле находим силовые контакты (две шпильки с гайками, к которым подходит проводка);
Берем отвертку с изолированной ручкой и замыкаем между собой контакты;

Если после замыкания электродвигатель начнет крутить, неисправность следует искать во втягивающем реле и цепи его питания. В случае же когда после описанной процедуры электродвигатель не запуститься или будет работать, но не развивая обороты, или же при срабатывании возникнут сторонние звуки – узел придется демонтировать с авто.

Как проверить работоспособность

Функционирование реле можно проверить, не разбирая его. Рекомендуется выполнить эту процедуру перед демонтажем устройства. Поэтому стартер и реле соединены общим корпусом с клеммами

Важно убедиться, что клеммы не замкнуты друг на друга. Далее тест проводится следующим образом

Необходимо измерить максимальное напряжение. Оптимальное значение — не более 8 В.
При включении пускателя температура корпуса не должна превышать 25 градусов Цельсия. В противном случае устройство будет работать неэффективно.
Осмотрите устройство визуально. Иногда на нем видны трещины или копоть, что указывает на то, что он может не работать.

После этого устройство можно разобрать. После разборки можно более точно определить неисправность втягивающего устройства и, если возможно, отремонтировать его. В большинстве случаев владельцам ВАЗ-2110 рекомендуется заменить реле на новое.

Проверка реле

Помимо проблем, связанных с реле, причина иногда кроется в неисправном кабеле управления. Это можно определить по проводу с небольшим сечением, соединяющему клемму стартера непосредственно с положительной клеммой аккумулятора. После установления этого соединения можно определить неисправность в стартере. Если нет, стоит проверить контакты реле и зажигания.

Слабый контакт в месте соединения не гарантирует полностью нормального протекания тока, поэтому имеет смысл проверить все соединения, особенно соединение силового кабеля. Для нормальной работы стартера необходим ток 200А. Если напряжение немного ниже этого значения, его достаточно только для запуска катушки впуска, которая щелкнет, но автомобиль не заведется.

Особенности устройства стартера тип 57.3708 — Фаркопы

ПРАЙС ЛИСТ

Техническая характеристика стартера автомобилей семейства ваз 2110Номинальная мощность, кВт…………………………………………………………………..1,55Потребляемая сила тока при максимальной мощности, не более, А………….375Потребляемая сила тока в заторможенном состоянии, не более, А…………..700Потребляемая сила тока на холостом ходу, не более, А…………………………….80

Стартер типа 57.3708 устанавливаемый на автомобили ваз 2110, ваз 2111, ваз 2112 (рис. 7-15) это электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором и с электромагнитным двухобмоточным тяговым реле. Крышки 2, 6 и корпус 3 статора стянуты двумя шпильками. Вал якоря 23 вращается в двух металлокерамических вкладышах установленных в крышке 2 и опоре 21. В корпусе статора закреплены четыре постоянных магнита 22. Вращение от вала якоря 23 передается валу 14 привода через планетарный редуктор, который состоит из центральной шестерни 20, трех планетарных шестерен 10, водила 19 и шестерни 18 с внутренним зацеплением. Планетарные шестерни вращаются на игольчатых подшипниках. Схема соединений стартера тип 57.3708 автомобилей ваз 2110, ваз 2111, ваз 2112 показана на рис. 7-16. При включении стартера напряжение от аккумулятора через выключатель зажигания подается на обе обмотки тягового реле стартера (втягивающую II и удерживающую I). После замыкания контактов тягового реле втягивающая обмотка отключается.

Причина неисправности	Метод устранения
При включении стартера якорь не вращается, тяговое реле не срабатывает
1. Неисправна или полностью разряжена аккумуляторная батарея2. Сильно окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники3. Межвитковое замыкание во втягивающей обмотке тягового реле, замыкание ее на массу или обрыв4. Обрыв в цепи питания тягового реле стартера 5. Неисправна контактная часть выключателя зажигания: не замыкаются контакты «30» и «50»6. Заедание якоря тягового реле	1. Зарядите батарею или замените 2. Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином3. Замените тяговое реле 4. Проверьте провода и их соединения в цепи между штекерами «50» стартера и выключателя зажигания5. Замените контактную часть выключателя зажигания 6. Снимите реле, проверьте легкость перемещения якоря
При включении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает
1. Неисправна или разряжена аккумуляторная батарея2. Окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники3. Ослабло крепление наконечников провода, соединяющего силовой агрегат с кузовом4. Окислены контактные болты тягового реле или ослабли гайки крепления наконечников проводов на контактных болтах5. Подгорание коллектора, зависание щеток или их износ6. Обрыв или замыкание в обмотке якоря	1. Зарядите батарею или замените2. Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином3. Подтяните крепления наконечников провода 4. Зачистите контактные болты, затяните гайки крепления проводов5. Зачистите коллектор, замените щетки6. Замените якорь
При включении стартера тяговое реле многократно срабатывает и отключается
1. Разряжена аккумуляторная батарея2. Обрыв или замыкание в удерживающей обмотке тягового реле3. Большое падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов	1. Зарядите батарею2. Замените тяговое реле 3. Проверьте провода и их соединения в цепи от аккумуляторной батареи до штекера «50» стартера
При включении стартера якорь вращается, маховик не вращается
1. Пробуксовка муфты свободного хода2. Повреждены шестерни редуктора	1. Проверьте стартер на стенде, замените муфту2. Замените поврежденные шестерни
Необычный шум стартера при вращении якоря
1. Чрезмерный износ вкладышей подшипников валов якоря и привода2. Ослабло крепление стартера или поломана его крышка со стороны привода3. Стартер закреплен с перекосом4. Повреждены шестерни редуктора5. Повреждены зубья шестерни привода или венца маховика6. Шестерня не выходит из зацепления с маховиком:заедание муфты на шлицах вала приводазаедание якоря тягового реле	1. Замените вкладыши или крышки и опоры с вкладышами 2. Подтяните гайки крепления или замените стартер 3. Проверьте крепление стартера4. Замените поврежденные шестерни5. Замените привод или маховик6. Проделайте следующее:очистите шлицы и смажьте их моторным масломзамените тяговое реле или устраните заедание

Пошаговый фото отчет по ремонту стартера

Я решил, что это бендикс, но оказалось, что проблема не в нем, он в идеале.

снял стартер

бендикс в идеале

Проверил на всякий случай венец маховика, он тоже в идеальном состоянии.

Для начала, приговорил втягивающее. Оно хоть и работало, но контакт подводящей шпильки подгорел . Шпилька грелась так что оплавила место крепления. Понятно, что это скорее всего не причина, а следствие.

подгоревший контакт

Сразу купил новое втягивающее

Новое тяговое реле

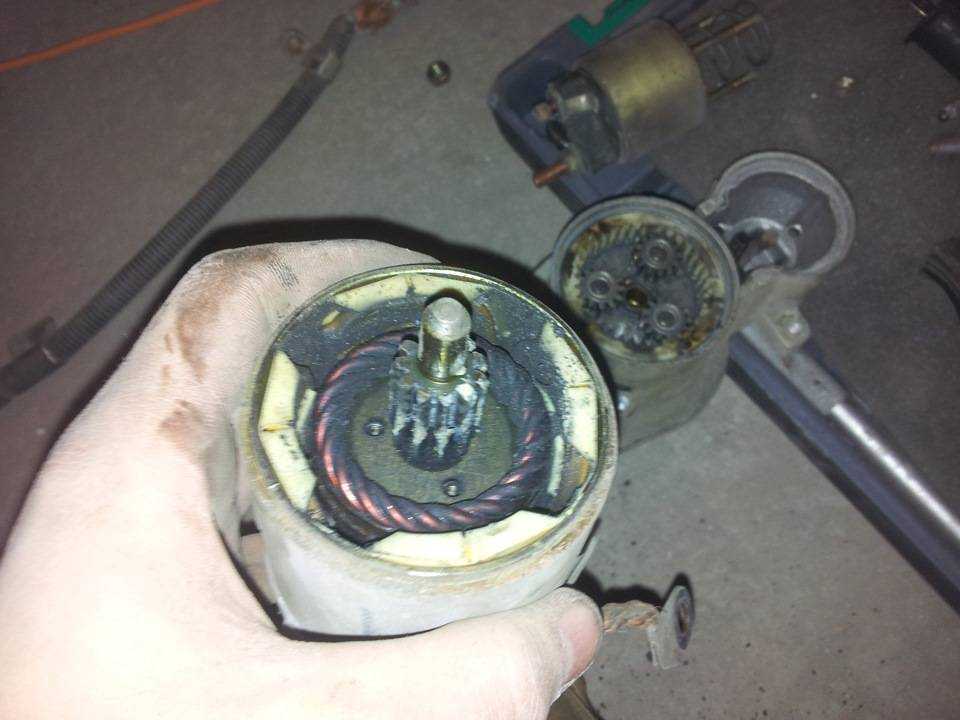

Дальнейшая разборка стартера выявила лопнувшую шестерню планетарного редуктора. Она пластиковая, лопнула и раскрошилась. Понятно теперь почему стартер клинило.

Стоимость новой металлической шестерни 150р. Стоимость редуктор в сборе 750р.

В сборе брать смысла нет, т.к. все остальные части редуктора в отличном состоянии. Так же приобрел инструмент для снятия стопорного кольца за 170р

Собрал редуктор с новой металлической шестерней. Смазал «шрусом».

Поставил стартер на место, и чудо таки произошло, машина стала заводится нормально.

Стоимость ремонта

Втягивающее — 620р Шестерня -150р Плоскогубцы для стопорных колец -170р Смазка, смывкаитого 1000р

Но радоваться было рано, покатавшись пару дней, проблема частично вернулась. Стартер иногда клинил и в целом стал крутить заметно медленнее. Пришлось снимать его снова. На это раз, я не поленился и разобрал его полностью. Оказалось, что рассыпались магниты.

Скорее всего, это случилось в следствии заклинивания стартера на старой, разбитой шестерне и последующего его перегрева.

В итоге, не стал заморачиваться с дальнейшим ремонтом и купил новый, заводской, редукторный стартер КЗАТЭ за 3200р.

Теперь заводится просто сказочно. Новый стартер крутит просто, как ураган. Надо было сразу не полениться и разобрать стартер полностью, сэкономил бы деньги и время. Но есть и плюс, получил интересный опыт ремонта редукторных стартеров.

Замена стартера на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Стартер – в автомобиле есть много важных электронных вещей, но стартер и генератор являются самыми важными и поэтому за ними нужно осуществлять уход и не давать работать на износ, вот к примеру если генератор очень быстро захотите убить, то достаточно будет клемму минус с аккумуляторной батареи скинуть и ждать момента, пока диодный мост выйдет из строя, со стартером тоже всё просто, достаточно будет крутить его (Бывают случаи же когда двигатель не заводится) пока он не выйдет из строя (Стартер вообще долго крутить не в коем случае нельзя, 10 секунд без остановки уже являются долгими для него, поэтому перерывы в 30 секунд соблюдайте если автомобиль больше 10 секунд не хочет заводится) и можно ехать покупать новый и что самое главное, так это то что без стартера очень и очень не удобно (Толкать постоянно автомобиль придётся), а без генератора и уехать даже не куда не сможете (Вернее сможете, пока аккумулятор полностью не сядет и не заглохнет в связи с этим машина), поэтому будьте аккуратны с этими вещами и не давайте на них слишком большую нагрузку которая может вывести их из строя.

Примечание! Чтобы произвести замену стартера на новый, вам понадобится из инструментов взять: Набор гаечных ключей и перчатки (Рекомендуем работать в перчатках, потому что расстояние маленькое и легко руки ободрать) и ещё смотровая яма пригодилась бы, или просто переднюю часть у автомобиля вывесите и колесо снимите, потому что стартер в самом низу находится и сверху до его нижнего болта вы никак не достанете!

Где находится стартер? Если смотреть из верхней части автомобиля, то разглядеть его немного трудно будет, потому что будут мешать некоторые детали чтобы увидеть его, но всё же если смотреть под определённым углом, то всё достаточно хорошо видно, для наглядности на фотографии чуть ниже, стартер указан красной стрелкой.

Когда нужно менять стартер? Любая деталь время от времени изнашивается, то же самое и со стартером происходит, но чаще всего с ним случается одна проблема, он начинает щёлкать (Когда ключ поворачиваешь чтобы завести автомобиль), из-за этих щелчков машина не заводится и время от времени стартер может то схватывать, то щёлкать, кроме того ещё одна из причин которая говорит о том что стартер пришёл в негодность, это слабая его прокрутка, то есть вы ключ повернули, он начал крутить и крутит очень слабо, в связи с чем автомобиль не заводится толком и по долгу приходится ждать пока двигатель заработает (В этом случае ещё аккумуляторную батарею проверьте, возможно она разрядилась), кроме этих неисправностей и другие бывают, такие например как многократное включение стартера и его отключение или когда ключ поворачиваешь и слышен звук работы стартера но крутится он в холостую или когда стартер включаешь, слышен необычный шум (Треск или как будто якорь стартера за что то задевает и тому подобные шумы, которые вы сразу же поймёте).

Устройство и принцип работы

Большинство обгонных муфт (будем называть их более популярным среди автомобилистов словом — бендикс) состоят из ведущей обоймы (или наружного кольца), содержащей ролики и прижимные пружины, а также ведомой обоймы. Ведущая обойма имеет клиновые каналы, которые с одной стороны имеют значительную ширину. Именно в них вращаются подпружиненные ролики. В узкой же части канала ролики стопорятся между ведущей и ведомой обоймами. Как понятно из вышеописанного, роль пружин заключается в том, чтобы загонять ролики в узкую часть каналов.

В принципе работы бендикса лежит инерционное воздействие на зубчатую муфту, входящую в его состав, до момента ее зацепления с маховиком двигателя. В то время, когда стартер находится в нерабочем состоянии (двигатель выключен или работает в постоянном режиме) муфта бендикса не зацеплена с венцом маховика.

Работа бендикса происходит по следующему алгоритму:

Внутренняя часть бендикса.

Ключ зажигания поворачивается и ток от аккумуляторной батареи подается на электродвигатель стартера, приводя в движение его якорь.
Благодаря имеющимся на внутренней стороне муфты винтовым бороздам и вращательному движению муфта под собственным весом скользит по шлицам до момента зацепления с маховиком.
Под действием ведущей шестерни ведомая обойма с шестерней начинает вращаться.
В случае, если зубья муфты и маховика не совпали, происходит ее небольшой поворот до момента, когда они входят между собой в жесткое зацепление.
Буферная пружина, имеющаяся в конструкции служит для смягчения момента старта двигателя. Кроме этого, она нужна для предотвращения поломки зубьев от удара в момент сцепления шестерен.
Когда двигатель запустился, он начинает вращать маховик с большей угловой скоростью, чем до этого вращал стартер. Поэтому муфта закручивается в обратном направлении и соскальзывает по шлицам якоря или редуктора (в случае использования редукторного бендикса) и выходит из зацепления с маховиком. Это спасает стартер, который не рассчитан на работу на высоких оборотах.

Как узнать об изнашивании щеток стартера

Замена щетки в стартере ваз 2110

Не нужно сразу приступать к разборке стартера, сначала его нужно демонтировать и проверить путём запуска отдельно от машины. Следует определить его состояние, то есть функционирование. В такой ситуации провод открепляется от клеммы и подключается напрямую к «плюсу». Если мотор работает, то, скорее всего, проблема заключается в неисправном реле включения

Если двигатель не заводится, следует обратить внимание на состояние щеток

Замена щеток на стартере ваз 2110

При их изнашивании пружина плотно упирается в этот щеткодержатель, при этом контакт будет обеспечиваться за счёт воздействия веса. Если немного изменится положение мотора, контакт сразу пропадает. Данное явление может произойти и тогда, когда щетки перекашиваются и зависают в щеткодержателе.

Замена щеток стартера ваз 2110

После этого снимается защита картера. В моторном отсеке можно открутить верхнюю гайку для фиксации. Под машиной открепляется провод, выводящий тягового реле. При помощи ключа 15-го размера отвинчивается нижняя гайка и извлекается стартер(см.Ремонт стартера Ваз 2110 – делаем все сами).

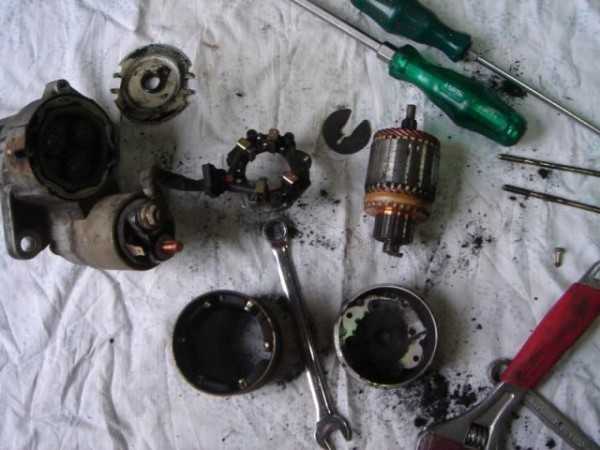

Когда произведён демонтаж стартера, появляется возможность его дополнительной проверки. Устройство следует установить на ровное место и подсоединить к нему АКБ.

Корпус устройства с двумя крышками скрепляется посредством двух стяжных шпилек. Поэтому сначала требуется открутить пару гаек на этих шпильках и снять переднюю крышку с редуктором. Далее снимается задняя крышка со щеткодержателем, на котором размещаются щетки. Так как щеткодержатель фиксируется к крышке задней 2-мя болтами, их нужно открутить. Отвёрткой демонтируется фиксатор щеток с прижимными пружинами, только после этого они легко извлекаются из самого щеткодержателя.
Смена изношенных элементов стартера выполняется сравнительно легко, только нужно действовать аккуратно. Новые детали монтируются в пазы, отремонтированный щеткодержатель одевается на коллектор. Пружины вставляются на свои места и фиксируются. В подобном случае нельзя допускать перекашивания щеток, они должны прижиматься равномерно.

В документации к машине не указывается точная длина этих деталей, поэтому можно применять щетки с других моделей. Несмотря на эту ситуацию, нужно учитывать, что расстояние от выведения элемента до функционирующей кромки может быть не ниже 0,35 сантиметров. Меньший показатель говорит о несоответствии щеток.
Точная длина элементов не фиксируется потому, что со временем коллектор изнашивается. Если изнашивание невелико, то при замене щетки его нужно хорошо зачищать с помощью наждачной бумаги. При большем параметре, его можно обрабатывать в мастерской на специализированном станке.

Поскольку цена щеток демократичная, специалисты рекомендуют заменять щеткодержатель в полном сборе. В такой ситуации можно избавиться от нелёгкой процедуры по фиксированию и балансировке щеток по отдельности, при этом сам ремонтный процесс пройдёт намного быстрее. С обратной стороны, если уже имеются запасные детали, их целесообразно использовать.

Отыскать данные запасные элементы для отечественной машины не трудно в каждой автомастерской. Цена щёток для стартера составляет примерно 50 рублей за весь комплект. Что касается целостного щеточного блока, он будет стоить около 100 рублей. Таким образом, можно сделать вывод, что переплата будет незначительной.

Самостоятельная смена щеток

Ваз 2110 стартер щетки

Заменить щетки на стартере сможет даже начинающий автомеханик. Для этого нужно осуществить ряд простейших последовательных манипуляций. Итак:

Открепляется кабель от клеммы пускателя; демонтируются винты, фиксирующие крышки, как вала, так и коллектора.
Убирается крышка и кольцо уплотнителя, кольцевой фиксатор, прокладка и другое кольцо уплотнителя.
Снимаются болты, которые соединяют коллекторную крышку с корпусом, демонтируется крышка.
Извлекается сборка щеткодержателя. Щётки выталкиваются посредством пружин, но ещё удерживаются несколькими проводами.

После разборки стартера пришло время сделать визуальный осмотр и замену изношенных элементов.

Замена и ремонт стартера ВАЗ 2110

Стартер ВАЗ 2110 представляет собой мощный электромотор постоянного тока. При неправильной эксплуатации агрегат может повредиться или сгореть. Один из примеров – это длительное удержания ключа в положении «запуска».

Определить неисправность стартера довольно легко – он не крутит, щелкает при попытке завести мотор или просто не работает. В этой статье подробно описан процесс демонтажа и установки нового компонента. В некоторых случаях стартер можно отремонтировать – этому процессу посвящен отдельный раздел.

Так выглядит новый стартер для автомобиля ВАЗ 2110

Назначение стартера и его расположение

В «десятке» установлен маленький, но при этом достаточно мощный 4-полосный электромотор, который отвечает за первичное вращение коленвала. Без участия электромотора нельзя обеспечить необходимую частоту вращения коленчатого вала. Этот агрегат заменяем, так как для бензинового мотора со средним объемом цилиндров достаточно 3 кВт энергии для старта.

Стартер находится ниже и слева от места АКБ, в районе КПП

Стартер питает энергию от АКБ, он является двигателем постоянного тока. Получая напряжение от аккумуляторной батареи, мощность мотора увеличивается за счет четырех щеток. Они являются основными элементами в любом автомобильном стартере. При необходимости щетки можно заменить. Если счетки стартера вышли из строя, то их можно купить отдельно и поменять. Но для этого в любом случае потребуется сначала снять стартер.

Замена стартера

Снять стартер можно своими руками, так как процедура довольно простая. Начать нужно с подготовки инструментов для работы.

Необходимые инструменты:

Удлинитель.
Рукоятка с трещоткой.
Торцевая головка на 15 и 13 мм.

Внимание! Снятие можно начинать после отключения минусовой клеммы от АКБ. Это касается не только демонтажа стартера, но и любых других работ, связанных с электричеством. Чтобы процесс проходил проще, необходимо снять корпус воздушного фильтра

Чтобы процесс проходил проще, необходимо снять корпус воздушного фильтра.

Следующим шагом будет отсоединение проводки от втягивающего реле

Важно проследить, чтобы плюсовой провод тоже был откручен от клеммы. На фото показаны элементы, которые нам нужно демонтировать.Отсоединение проводов от клеммы Теперь провода можно отвести в сторону – это позволит получить доступ к необходимым элементам. Стартер ВАЗ 2110 прикреплен к корпусу коробки переключения передач, нам необходимо отвернуть гайки крепления

Не пропустите верхнюю, которая показана на фотографии.
Аккуратно отворачиваем гайку крепления стартера к корпусу КПП Выкрутив нижнюю гайку, можно без особых усилий достать стартер из под капота «десятки», все крепления удалены. Теперь переходите к осмотру агрегата.Откручиваем нижнюю гайку крепления

Стартер ВАЗ 2110 прикреплен к корпусу коробки переключения передач, нам необходимо отвернуть гайки крепления. Не пропустите верхнюю, которая показана на фотографии.
Аккуратно отворачиваем гайку крепления стартера к корпусу КПП Выкрутив нижнюю гайку, можно без особых усилий достать стартер из под капота «десятки», все крепления удалены. Теперь переходите к осмотру агрегата.Откручиваем нижнюю гайку крепления.

Если ремонт стартера ВАЗ 2110 провести своими руками уже не удастся, то выполните замену на новый агрегат своими руками в обратной последовательности.

Ремонт

Начинать стоит со вытягивающего реле. Извлекать его следует аккуратно, так как можно легко выдернуть контакты. Их необходимо осмотреть на наличие окисления. Если ржавчины много, то зачистите медные контакты – это касается не только рычага, но и болтов.

Проверить реле можно при помощи тестера:

«Минус» следует подать на корпус, а «плюс» – на плоский контакт, идущий от замка зажигания.
Существует и альтернативный метод, где «плюс» идет на плоский контакт, а «минус» на щетки, которые установлены в корпусе. При исправной работе можно услышать щелчок.

На фото показан процесс разбора втягивающего реле стартера ВАЗ 2110

Если проблема в контактах, то на шайбу можно «накидать» олова. Если же состояние реле совсем плохое, то проще заменить его. Цена вопроса – около 500 рублей. Если стартер сгорел недавно, то можно будет почуять запах гари. Сняв стопорное кольцо, можно будет убедиться в этом. В этом случае требуется замена агрегата. Его можно приобрести примерно за 1500 рублей.
