Рулевой редуктор — ремонт, замена, регулировка

Регулировка рулевой колонки ВАЗ

Главной частью автомобиля, отвечающей за безопасность на дороге, является рулевая колонка. Она отвечает за нужное направление движения машины, и от её работы во многом зависит ваша жизнь и безопасность участников движения.

Поэтому следует внимательно следить за исправным состоянием редуктора, рулевых наконечников, шлицевых соединений. В «классических» моделях автомобилей «ВАЗ» применяется червячный редуктор. При вращении руля в редукторе вращается так называемый червяк и передает вращение ролику, который, в свою очередь, поворачивает рычаг, связанный с рулевыми тягами. Со временем заводские регулировки в зацеплении пары «червяк – ролик» нарушаются, и рулевое управление становится легким.

Одновременно увеличивается свободный ход руля. Свободный ход, или люфт, – это когда руль вращается, но не воздействует на колеса. Это обычно приводит к тому, что для того, чтобы повернуть колеса, требуется больший угол или люфт поворота рулевого колеса. Это особенно неудобно при езде по прямой, так как автомобиль начинает «рыскать» по шоссе. Не следует упускать время при появлении этой неисправности. Если запустить эту «болезнь», то придется менять весь редуктор и никакая регулировка уже не поможет. А редуктор в сборе довольно дорогостоящая деталь. К тому же отрегулировать зазор между червяком и роликом совсем несложно в гаражных условиях.

Для регулировки следует поднять капот моторного отсека, снять защитный колпачок, который защищает регулировочные детали. Под колпачком вы увидите контрящую гайку и регулировочный винт. Возьмите ключ гаечный на 19, шлицевую отвертку (плоскую) и попросите кого-нибудь вам помочь.

Полезный совет Колеса у автомобиля должны быть установлены прямо.

Гаечным ключом отворачиваем на пол оборота гайку и отверткой вращаем винт.

При закручивании винта ролик будет прижиматься к червяку, и зазор уменьшится. В то время, пока вы будете заворачивать винт, ваш помощник будет покачивать руль и чувствовать, как уменьшается свободный ход. Он должен уменьшиться максимально, но руль должен вращаться легко. Как только вы добились нужного результата, то обязательно затяните контрящую гайку и опять проверьте люфт. Если люфт в норме и вращается руль легко, то проверните колеса до крайнего правого и левого положения. Не должно быть каких-то заеданий или заклиниваний. Не стоит чрезмерно уменьшать зазор, потому что возможны подклинивания рулевого управления, особенно в крайних положениях, что очень опасно в движении при прохождении поворотов.

В том случае, если регулировка не помогла, следует поменять редуктор целиком. Другие регулировки или замена каких-то частей редуктора обычно приводят только к лишним расходам.

Ниже вы можете просмотреть видео о том, как отрегулировать рулевую колонку ВАЗ своими руками.

Регулировка рулевого редуктора ВАЗ 2107

В автомобилях классических моделей, таких, например, как ВАЗ 2107, основным элементом  рулевого механизма является редуктор. Благодаря ему вращательные движения руля через систему тяг передаются передним колесам. Ремонт редуктора ВАЗ 2107 – явление достаточно редкое. Единственный случай – это замена рулевой червячной пары, в связи со значительным ее износом.

В остальных случаях можно обойтись стандартной процедурой технического обслуживания рулевой системы. Эти операции не представляют особой сложности и могут быть свободно выполнены своими руками. В рамках технического обслуживания заводом-изготовителем рекомендуется контроль уровня и периодическая замена масла редуктора рулевого механизма. Для этого снятие его с автомобиля не требуется, все  операции выполняются без разборки.

Контроль уровня выполняется при помощи тонкой чистой отвертки. Ключом на 8 откручиваем пробку и отверткой проверяем наличие масла. Его уровень должен быть чуть ниже заливного отверстия. Если уровень меньше необходимого, нужно долить масло.

Для замены необходимо в первую очередь слить старую смазку. Это можно сделать, выполнив снятие крышки редуктора рулевого механизма, которая крепится четырьмя болтами. После того, как все масло вытечет, крышку ставят на место, и через заливное отверстие заливают новое. На этом замена смазки в рулевой может считаться оконченной.

Для регулировки необходимо ключом на 19 отпустить контрящую гайку и плоской отверткой постепенно закручивать регулировочный винт. При этом помощник проверяет люфт, находясь в салоне автомобиля. После окончания регулировки, придерживая отверткой винт, фиксируем его положение при помощи контргайки.

Если регулировка для устранения люфта не помогла, значит червячная пара имеет слишком большой износ, и необходим ремонт. В таком случае решить проблему может только ее замена. Эту работу также можно выполнить своими руками, не прибегая к помощи специалистов.

Здесь уже потребуется полное снятие редуктора с автомобиля ВАЗ 2107:

• Отсоединяют наконечники тяг рулевой системы – расшплинтовывают их и ключом на 22 скручивают гайки.
• Отпускают хомут, которым крепится колонка и редуктор.
• Откручивают три болта, которыми редуктор крепится к кузову.

Дальнейшее снятие и ремонт никаких затруднений не вызовет. Следует лишь помнить несколько основных правил:

1. Червячная пара меняется комплектом, оба элемента одновременно.
2. После разборки/сборки обязательно выполняется регулировка.
3. Старую смазку лучше не заливать, а заменить новой.

Масло в редукторе

Чтобы уменьшить трение внутренних элементов рулевой колонки, в механизм заливают трансмиссионное масло GL-4, GL-5 с классом вязкости SAE75W90, SAE80W90 или SAE85W90. По старинке для рассматриваемого узла многие автовладельцы используют масло ТАД-17. Заправочный объём редуктора на ВАЗ 2107 равен 0,215 л.

Проверка уровня масла

Чтобы избежать преждевременного выхода из строя деталей механизма, периодически необходимо проверять уровень масла и производить его замену

Стоит принять во внимание, что жидкость из редуктора хоть и медленно, но подтекает, причём утечка происходит независимо от того, новая установлена колонка или старая. Проверку уровня выполняют следующим образом:

1. Ключом на 8 откручивают пробку заливного отверстия.

Как заменить масло в редукторе

Что касается замены масла в рулевом устройстве, то эту процедуру следует проводить раз в полтора года. Если было принято решение о замене смазки, нужно знать, как выполнить процедуру. Помимо новой смазочной жидкости понадобятся два шприца как можно большего объёма (приобретаются в аптеке) и небольшой кусочек шланга для омывателя. Процедура проводится в следующем порядке:

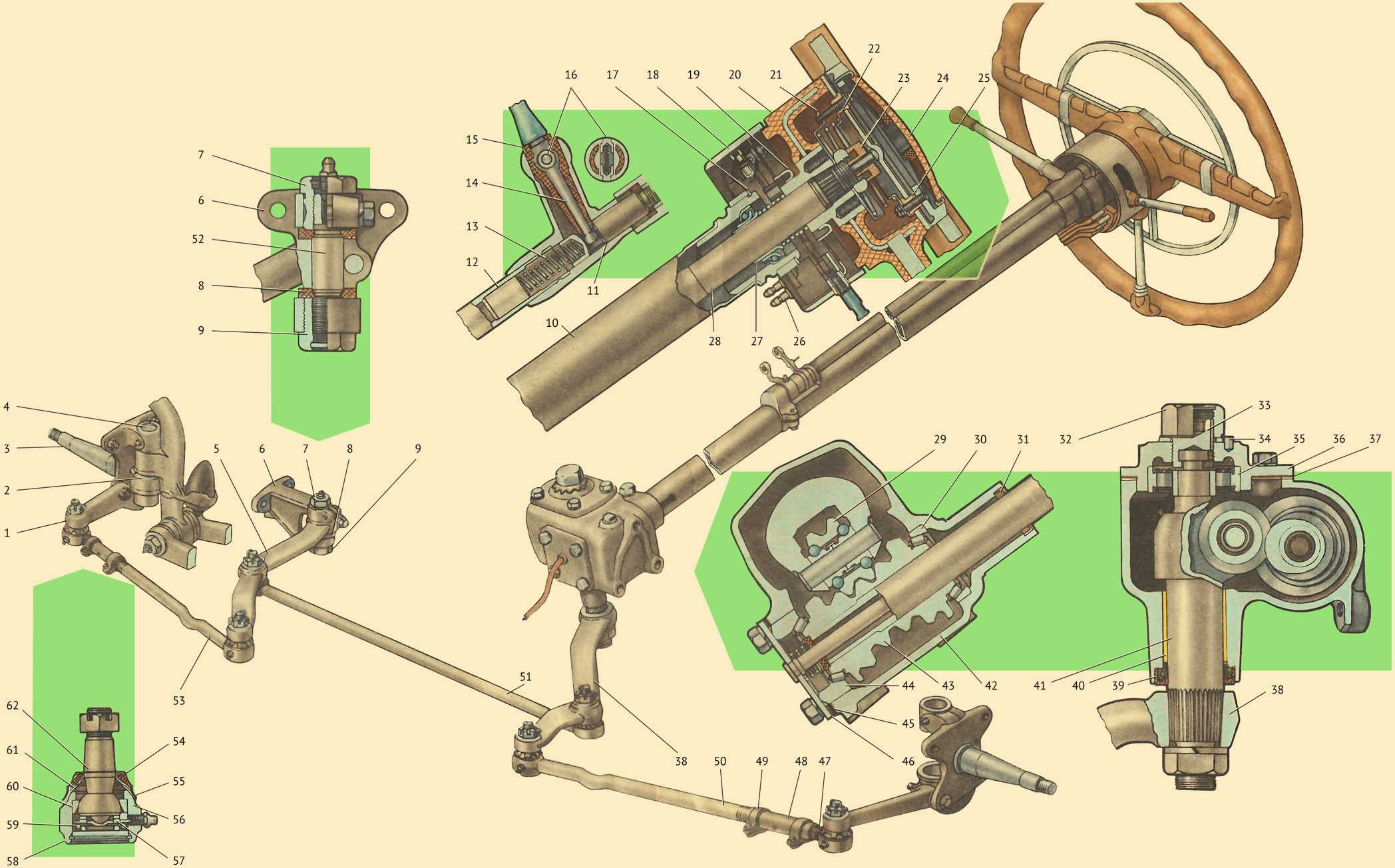

Рулевое управление ВАЗ 2107

Рулевой механизм ВАЗовской «семёрки» состоит из нескольких узлов, соединённых воедино посредством крепёжных элементов. Эти узлы и составляющие их элементы, как и любая другая деталь автомобиля, со временем изнашиваются и приходят в негодность. На назначении, конструкции, ремонте и обслуживании рулевого управления ВАЗ 2107 следует остановиться более детально.

Назначение

Основная функция, которая возлагается на механизм рулевого управления — обеспечивать движение автомобиля в заданном водителем направлении. На большей части легковых машин траектория движения осуществляется поворотом колёс передней оси. Устройство рулевого механизма «семёрки» довольно сложное, но в то же время обеспечивает беспроблемное управление при разных ситуациях на дороге. На автомобиле установлена травмобезопасная рулевая колонка с карданным валом, который складывается при ударе. Рулевое колесо рассматриваемого механизма имеет диаметр 40 см и для полного поворота колёс необходимо совершить всего 3,5 оборота, что позволяет выполнять манёвры без особого труда.

Читать дальше: Сколько масла в редукторе

Из чего состоит

Механизм управления передними колёсами на ВАЗ 2107 выполнен из таких основных элементов:

• рулевое колесо;
• вал;
• редуктор;
• сошка;
• трапеция;
• маятник;
• поворотные кулаки.

Рулевой вал

Посредством вала вращение от баранки передаётся к рулевой колонке. Вал закреплён при помощи кронштейна к кузову автомобиля. Конструктивно элемент выполнен в виде карданчика с крестовинами и верхним валом. В случае столкновения происходит складывание механизма, тем самым обеспечивается безопасность водителя.

Редуктор

ВАЗ 2107 оснащается червячной рулевой колонкой, которая преобразовывает вращательное движение руля в поступательное движение рулевых тяг. Принцип действия рулевого механизма сводится к следующему:

1. Водитель поворачивает руль.
2. Посредством карданных шарниров вал червяка приводится в действие, чем снижается количество оборотов баранки.
3. Червячный элемент вращается, перемещая двухгребневый ролик.
4. Поворачивается вторичный вал, на котором зафиксирована сошка, приводящая в движение рулевые тяги.
5. Трапеция двигает поворотные кулаки, осуществляя поворот колёс в нужную сторону.

Рулевая трапеция

Радиус траектории движения машины при повороте зависит от угла поворота колёс. Поскольку у внешнего колеса радиус больше, чем у внутреннего, то во избежание проскальзывания последнего и ухудшения сцепления с дорожным покрытием, передние колёса должны отклоняться на разные углы.

Для этого и применяется рулевая трапеция. Во время совершения манёвра поперечная тяга механизма под воздействием сошки смещается. Благодаря маятниковому рычагу она толкает и тянет боковые тяги. Поскольку возникает перекос, воздействие на наконечники рулевых тяг оказывается различным, что приводит к повороту колёс на разный угол. Наконечники трапеции с тягами соединяются посредством регулировочных муфт, которые позволяют изменять углы поворота колёс. Детали трапеции между собой соединяются одинаковыми шаровыми шарнирами. Такая конструкция способствует нормальной работе узла даже при движении по плохим дорогам.

Маятниковый рычаг

Маятник рулевого управления «семёрки» необходим для синхронного поворота колёс передней оси без запаздывания. Таким образом, автомобиль способен безопасно проходить повороты. Если же с маятником возникают неисправности, ухудшаются характеристики транспортного средства при совершении манёвров, что может привести к аварийной ситуации.

Поворотный кулак

Основное назначение поворотного кулака (цапфы) – обеспечивать поворот передних колёс в нужную для водителя сторону. Деталь изготавливается из прочной стали, поскольку на неё возлагаются высокие нагрузки. На кулаках также крепятся наконечники рулевых тяг, ступицы, элементы тормозной системы. К рычагам передней подвески цапфа фиксируется с помощью шаровых опор.

Тюнинг управления ВАЗ

Устройство рулевого узла

Задумываясь о доработке рулевого управления, нельзя забывать о том, что любые вмешательства в данную часть машины запрещены. Конечно, за замену рулевого редуктора на более новую модификацию ничего может и не быть. Но вот с глобальными изменениями пройти техосмотр будет нереально. Конструкция классики хорошо изучена, ее досконально знает любой эксперт. Поэтому скрыть это не техосмотре будет невозможно. Тем не менее тем, кто решит сделать тюнинг на свой страх и риск, можно посоветовать несколько направлений для творчества.

Итак, самое банальное — это установка рулевой колонки от более современной модели ВАЗа. Процедура крайне трудоемкая, но в результате нее колонка ВАЗ 2105 приобретает возможность регулировки по высоте. Для тех, кто любит ездить далеко и имеет нестандартную комплекцию, это очень удобная опция. Новая колонка ВАЗ 2105 с регулировкой по высоте может потребовать лишь дополнительного переходника. Такие переходники имеются в магазинах по тюнингу.

Главный недостаток, который хотели бы устранить абсолютное большинство владельцев «пятерки», — тяжелое рулевое управление. ГУР поставить на ВАЗ очень сложно и практически нереально, а вот электроусилитель руля — запросто. Продаются специальные комплекты, даже колонка ВАЗ 2105 не нуждается в доработке. Вот только электроусилители не всегда надежны. Известны случаи, когда после их отказа машину начинало швырять на встречную полосу, да еще на полной скорости. Поэтому установка не очень оправдана. А если брать ЭУР от иномарки, то, возможно, придется ставить другой рулевой редуктор и переделывать половину машины. Может понадобиться и замена рулевого вала ВАЗ 2105.

Что делать

Помните: если вас интересует только как выставить руль в нулевое положение после замены рулевой рейки, то вы не сможете добиться правильной работы системы управления автомобилем, а значит, каждая поездка будет сопряжена с риском.

Если же вы хотите обеспечить себе максимальный комфорт и безопасность, то сначала сделайте следующее:

• проверьте геометрию кузова (это можно сделать как на стапеле, так и визуально, сравнив ширину кузовных щелей);
• отремонтируйте подвеску, устранив любые повреждения;
• отремонтируйте не только рейку, но и остальные элементы рулевого механизма, включая тяги с наконечниками (пальцами);
• проверьте, затем подкачайте или замените колеса, обеспечив в них стандартное давление.

Измерение геометрии кузова

Только после этого приступайте к выставлению нулевого положения руля и рейки.

Где корректировать нулевое положение

Наиболее удобным местом, чтобы выставить баранку в нулевое положение, является пространство под «торпедой» со стороны водителя, где проходит привод, связывающий баранку с рейкой. Карданы соединяются с валами с помощью шлицов и хомутов: достаточно найти место с наиболее удобным доступом к гайке хомута и выставлять нулевое положение руля именно тут.

На старых автомобилях без подушек безопасности можно откручивать гайку, фиксирующую руль на шлицевом валу, но это не всегда удобно из-за расположения проводки и механизма подачи звукового сигнала.

Порядок действий

Если вы отремонтировали подвеску и рулевое управление, а также привели в нормальное состояние покрышки, то поступайте так:

• определите нулевое положение рулевой рейки;
• выставьте руль в ноль;
• насадите кардан на вал и зафиксируйте его хомутом.

Этот порядок действий подходит для автомобилей с любыми типами рулевых реек, вне зависимости от наличия или отсутствия ГУР и ЭУР.

Как выставить рейку в ноль

Чтобы выставить среднее положение после замены основного механизма или по другим причинам, поступайте так:

1. Поставьте автомобиль на ровную твердую площадку.
2. Выкрутите баранку до упора влево.
3. Считая обороты, поверните руль до упора вправо.
4. Поделите количество оборотов на 2.
5. Из любого крайнего положения проверните рулевое колесо ровно на половину оборотов.
6. Отметьте это положение.
7. Попросите помощника осмотреть колеса спереди, они должны быть параллельны кузову.

Выверните руль до упора влево/вправо

Если автомобиль оснащен ГУР или ЭУР, то выполняйте действия только при заведенном двигателе.

Как выставить баранку в нулевое положение

Вне зависимости от того, после замены рулевой рейки вы решили выставить руль в нулевое положение, или по какой-то иной причине, порядок действий всегда одинаков:

1. Установив рейку в ноль, заглушите двигатель и отключите аккумулятор.
2. Ослабьте хомут кардана или снимите заглушку, закрывающую доступ к гайке, фиксирующей баранку.
3. Покачиваниями или легкими ударами снимите со шлицов кардан/баранку.
4. Поверните рулевое колесо в то положение, которое вы считаете нулем градусов (иногда штатное нулевое положение не устраивает водителей и, они поворачивают баранку на 180 градусов).
5. Насадите руль/кардан на шлицы и зафиксируйте хомутом или гайкой.

Эта операция не влияет на работу рулевого механизма, но помогает за счет положения руля более точно оценивать положение колес.

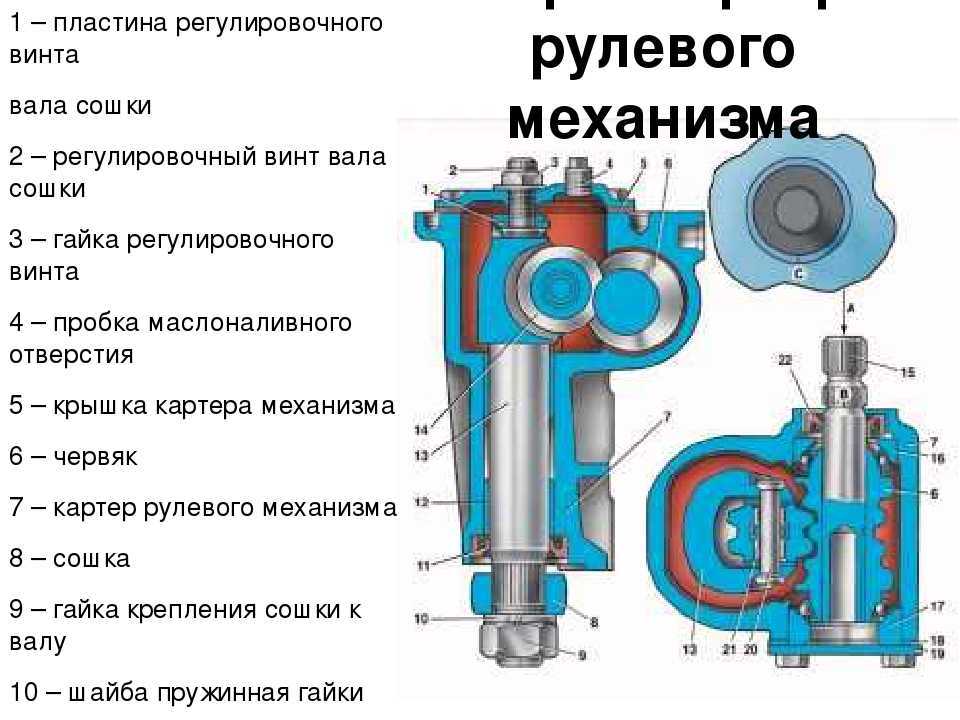

Устройство редуктора рулевого механизма

Прежде чем приступить к ремонту рулевой колонки, нужно ознакомиться с её устройством, а также принципом работы. Конструкция состоит из следующих основных элементов:

• узла, предназначенного для передачи усилия от поворота рулевого колеса на исполнительные механизмы;
• рулевой колонки, которая поворачивает колёса на нужный угол.

Механизм рулевого управления состоит из:

• составного вала с карданной передачей;
• руля;
• рулевого редуктора червячного типа.

В конструкции есть следующие составные элементы:

• маятник;
• поворотные рычаги;
• рулевые тяги.

Поскольку наружные тяги имеют две части, это позволяет производить регулировку угла схождения. Рулевое управление функционирует следующим образом:

1. Водитель воздействует на рулевое колесо.
2. Через карданные шарниры приводится в движение червячный вал, посредством которого уменьшается количество оборотов.
3. Червяк вращается, что способствует перемещению двухгребневого ролика.
4. Вторичный вал редуктора поворачивается.
5. На вторичном валу насажена сошка, которая вращается и увлекает за собой рулевые тяги.
6. Посредством этих деталей прилагается усилие на рычаги, тем самым выполняется поворот передних колёс на нужный водителю угол.

Сошка — тяга, которая соединяет рулевой редуктор с рулевой трапецией.

Признаки неисправности редуктора

По мере эксплуатации автомобиля у рулевой колонки могут возникать неисправности, которые требуют ремонта. Наиболее распространёнными из них являются:

• утечка масла из редуктора;
• посторонние звуки в механизме;
• для поворота руля требуется прилагать большое усилие.

Типичные поломки

«Пятерка» может известить своего владельца о проблемах с рулевым управлением не только потерей управляемости и появлением ощутимых люфтов, но и стуками, которые появляются при повороте руля или пересечении неровностей. Чаще всего стучит рулевая колонка ВАЗ 2105, а именно какая-то из износившихся крестовин. Раньше находились умники, которые выпрессовывали крестовину и делали ее ремонт. Сегодня лучший выход — полная замена рулевого вала, вместе с карданом. Так надежнее, быстрее и разумнее. Замена занимает очень немного времени, буквально нужно выкрутить два болта. При покупке не стоит переживать, ведь размеры вала у всего семейства «классики» одинаковы.

Если стуки образуются в нескольких местах, то лучше всего поменять все управление полностью, включая рулевой редуктор. Тем более что сегодня предлагаются более качественные запчасти, чем стоят изначально. Например, у нового редуктора ВАЗ более удобная система смены масла и отсоединения сошек, с ним в будущем будет гораздо меньше проблем, чем со старым.

При выявлении повреждений пыльников или зазоров необходимо менять наконечники. Для их замены тоже понадобится специальный съемник. Некоторые владельцы «классики» раз в несколько лет перебирают рулевое управление, измеряют штангенциркулем износ пальцев и других деталей. Это дает уверенность, что машина в дальней поездке не подведет.

Более серьезные поломки — это деформации рычагов и тяг. Они случаются при наезде на препятствие, бордюр, лежачего полицейского на высокой скорости. Иногда очень трудно определить, требуется замена рулевой тяги или нет. Деформации нередко увидеть сложно, поэтому тоже приходится прибегать к измерительным инструментам. Опять же ремонт сводится к простой замене деформированных или изношенных деталей. Пытаться их выправить или восстановить нет никакого смысла.

Ремонт рулевого редуктора на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107

Добро пожаловать! Рулевой редуктор – если идти в автомагазин и покупать его новым, то на это уйдёт не так то и мало денег, если ехать на сервис и просить чтобы его починили то тоже не мало денег отдашь легче уж купить его сразу новый, поэтому множество людей предпочитают делать что то сами, тем более когда делаешь сам какую то работу то можешь на 100% быть уверенным в том что в скорем времени ничего не сломается (Конечно же если работы была сделана правильно).

Примечание! Для того чтобы починить редуктор управления, нужны инструменты, а именно: Гаечные ключи (Набор), понадобится так же отвёртка, молоток, бородок и ещё рекомендуем вам найти какую либо оправку или же отрезок трубы но о том какого размера должна быть оправка и отрезок трубы, вы узнаете только когда снимите редуктор с автомобиля!

Где находится рулевой редуктор? В подкапотном пространстве и сразу же под вакуумный усилителем тормозов (Указан синей стрелкой) он располагается, для наглядности чуть ниже вы уже увидели то что на фото он изображён красной стрелкой, поэтому проблей с его нахождением у вас быть не должно, но только данный редуктор может оказаться у вас в пыли и грязи и поэтому вы не сразу его найдёте, поэтому имейте это себе ввиду.

Когда нужно ремонтировать рулевой редуктор? Редуктор подлежит ремонту если резьбовая часть на его валах повредилась, а в связи с повреждением или сильным износом резьбовой части обоих валов которые находятся в редукторе, могут происходит следующие проблемы с рулевым управлением, а именно руль может вращаться и иметь при этом люфт, кроме того рулевое колесо может вращаться а вот уже сами колёса нет, а так же руль может просто заблокироваться в одном месте и не двигаясь никуда так и будет стоять, так же из рулевого редуктора может ещё течь масло, но это уже будет происходить по нескольким причинам, а именно если корпус редуктора повреждён и имеет сквозные трещины (К примеру после коррозии такое может быть), так же если с сальниками что то случилось то масло тоже будет вытекать постоянно из редуктора и в связи с этим руль будет крутиться тяжелей (Если масло всё вытечет) и на корпусе или внизу на автомобили вы так же будете замечать постоянно следы вытекаемого масла из редуктора.

Снятие рулевого редуктора

Если регулировка не помогла решить проблему или она появилась снова через небольшой промежуток времени, то пора выполнить ремонт рулевого редуктора. Это сложный процесс и для начала Вам нужно приобрести ремонт комплект, в который войдут сальники, втулка, уплотнительные кольца и другие компоненты. Ремонт делиться на следующие этапы: демонтаж; разбор, очистка, замена; установка обратно. Основная проблема и сложность состоит в изъятии рулевой редуктор из моторного отделения. Запомните, не стоит пытаться снять сошку с редуктора пока он находиться под капотом, она порой затянута так, что срывает ключи. Лучше снять вместе с сошкой, выбив рулевые тяги.

И уже за рабочим столом ее пробить молотком и легко снять. Чтобы выбить рулевые тяги, прежде всего, нужно снять передние колеса. После чего вывернуть руль в крайне левое положение и выбить несколькими ударами молотка правую тягу, потом вывернуть руль в крайне правое положение и выбить левую сошку. Бить нужно не сверху, а в бок сошки. Для более легкого выбивания за сутки до работы пропитайте все WD-40. Но лучше воспользоваться съемником, это упростит задачу. Не забудьте немного ослабить гайку. Далее откручиваем болт на рулевой колонки, чтобы он вышел из шлицов. Теперь можно открутить гайки на рулевом редукторе и вытащить его.

Регулировка люфта рулевого механизма ВАЗ 2107

Увеличенный люфт руля ВАЗ 2107 — достаточно распространенная проблема, характерная для всего семейства “классики”. В большинстве случаев устранить неисправность можно самостоятельно, не прибегая к сложному дорогостоящему ремонту

Важно лишь правильно диагностировать и локализовать причины люфта в рулевом механизме

Проверка люфта руля ВАЗ 2107

Большой люфт руля ВАЗ 2107 — понятие расплывчатое. Между тем, допустимый люфт руля имеет установленные нормативы. Для “классики” он составляет 5 градусов. Чтобы проверить люфт, на СТО используется специальный прибор — люфтомер. В домашних условиях можно обойтись без него. Для этого понадобится линейка, мел (или проволока) и помощь напарника. Проверка величины люфта выполняется следующим образом:

• установить машину на ровную площадку;
• проверить давление в шинах, при необходимости подкачать их;
• выставить руль так, чтобы колеса были направлены параллельно оси машины;

Важно: если колеса стоят ровно, а спица колеса перекошена, то возможно нарушение углов установки колес, наличие дефектов подвески и рулевого управления. Следует выполнить регулировку или ремонт рулевого управления и подвески

• разместите линейку так, чтобы она уперлась в приборную панель, касалась верхней частью переключателя света фар и, вторым концом, обода колеса;
• плавно вращайте руль, пока напарник следит за положением передних колес;
• как только колеса начнут смещаться, остановите вращение руля;
• сделайте мелом отметку на рулевом колесе напротив линейки (или оберните руль проволокой);
• плавно вращайте руль в другом направлении, пока напарник не заметит, что колеса начали поворачиваться;
• нанесите мелом на рулевое колесо еще одну отметку или оберните его вторым куском проволоки;
• померяйте расстояние между метками по ободу колеса.

Люфт 5 градусов соответствует смещению 17 мм при диаметре рулевого колеса 40 сантиметров.

Причины люфта руля ВАЗ 2107

Если вы заметили недопустимый люфт руля ВАЗ 2107, причины его могут заключаться в следующем:

• не затянута центральная гайка крепления рулевого колеса на оси;
• ослаблена гайка крепления рулевой колонки к редуктору;
• не отрегулирован червячный редуктор рулевого механизма;
• изношены втулки маятника рулевого механизма;
• повреждены рулевые тяги или изношены их наконечники.

Все перечисленные проблемы требуют немедленного вмешательства. Иначе рулевой механизм может выйти из строя и машина потеряет управление.

Как убрать люфт руля на ВАЗ 2107

Начать работу следует с проверки затяжки резьбовых соединений рулевого механизма и состояния рулевых тяг (наконечников). Погнутые тяги или изношенные шарниры рулевых наконечников подлежат замене. Для этого придется воспользоваться съемником и гаечным ключом на 22. Не стоит пытаться выровнять тяги или отремонтировать наконечники. В целях безопасности эти детали всегда нужно заменять новыми. Далее следует проверить состояние маятника и регулировку червячного редуктора. Изношенные втулки маятника необходимо заменить новыми. Для этого необходимо открутить от него рулевые тяги (используется ключ на 22 и съемник) и демонтировать маятник с автомобиля, открутив болты крепления. Маятник зажать в тиски, вынуть шплинт и открутить регулировочную гайку. Когда гайка откручена, можно разобрать маятник и заменить изношенные втулки новыми. При сборке маятника необходимо закрутить регулировочную гайку так, чтоб его сошка вращалась с усилием 1-2 килограмма.

Если все детали заменены или исправны, а резьбовые соединения затянуты, регулировка люфта руля ВАЗ 2107 осуществляется за счет регулировки рулевого редуктора. Для этого понадобится ключ на 19 и мощная шлицевая отвертка. Регулировка выполняется следующим образом:

Рулевой редуктор ВАЗ — ремонт, замена и регулировка

Редуктор рулевого управления – довольно старое механическое устройство, которое применяется сейчас, преимущественно на автомобилях классического семейства LADA. Сегодня вы узнаете, что такое рулевой редуктор – ремонт, замена регулировка своими руками.

Рулевой редуктор представляет собой небольшой механизм, предназначенный для передачи вращательного движения в поступательное. Это значит, что вращение рулевого колеса редуктор преобразует в силу, которая сдвигает рулевые тяги в нужные стороны, заставляя колеса поворачиваться и менять направление движения автомобиля.

Передача, используемая в редукторе понижающая и состоящая из двух элементов – червяка и зубчатого колеса. Кроме того, механизм имеет специальный рычаг, который перемещает рулевые тяги в нужные стороны.

Рулевой редуктор ВАЗ 2107 имеет герметичное исполнение и заполнен маслом, что значительно увеличивает его срок службы и упрощает поворот руля, снижая прилагаемые водителем усилия.

Видео — Ремонт рулевого редуктора

https://youtube.com/watch?v=_iGPcODrMRc

В большинстве случаев, данный узел является неремонтопригодным, так как стоит относительно недорого и состоит всего из двух основных частей. Тем не менее, производитель оставил автомобильным мастерам возможность приобрести ремонтный комплект.

Прежде чем ремонтировать рулевой редуктор, определимся с неисправностями.

• Во-первых, он подлежит ремонту, если рулевое колесо вращается, а колеса нет. Это значит, что на резьбовой части его валов имеются дефекты, которые не дают соприкоснуться двум взаимодействующим частям.
• Второй тип неисправностей – это сальники. Если они достигли критического износа, то масло из редуктора непременно будет протекать, что уже ведет к его ускоренному износу. При наличии остальных механических повреждений редуктор подлежит замене.

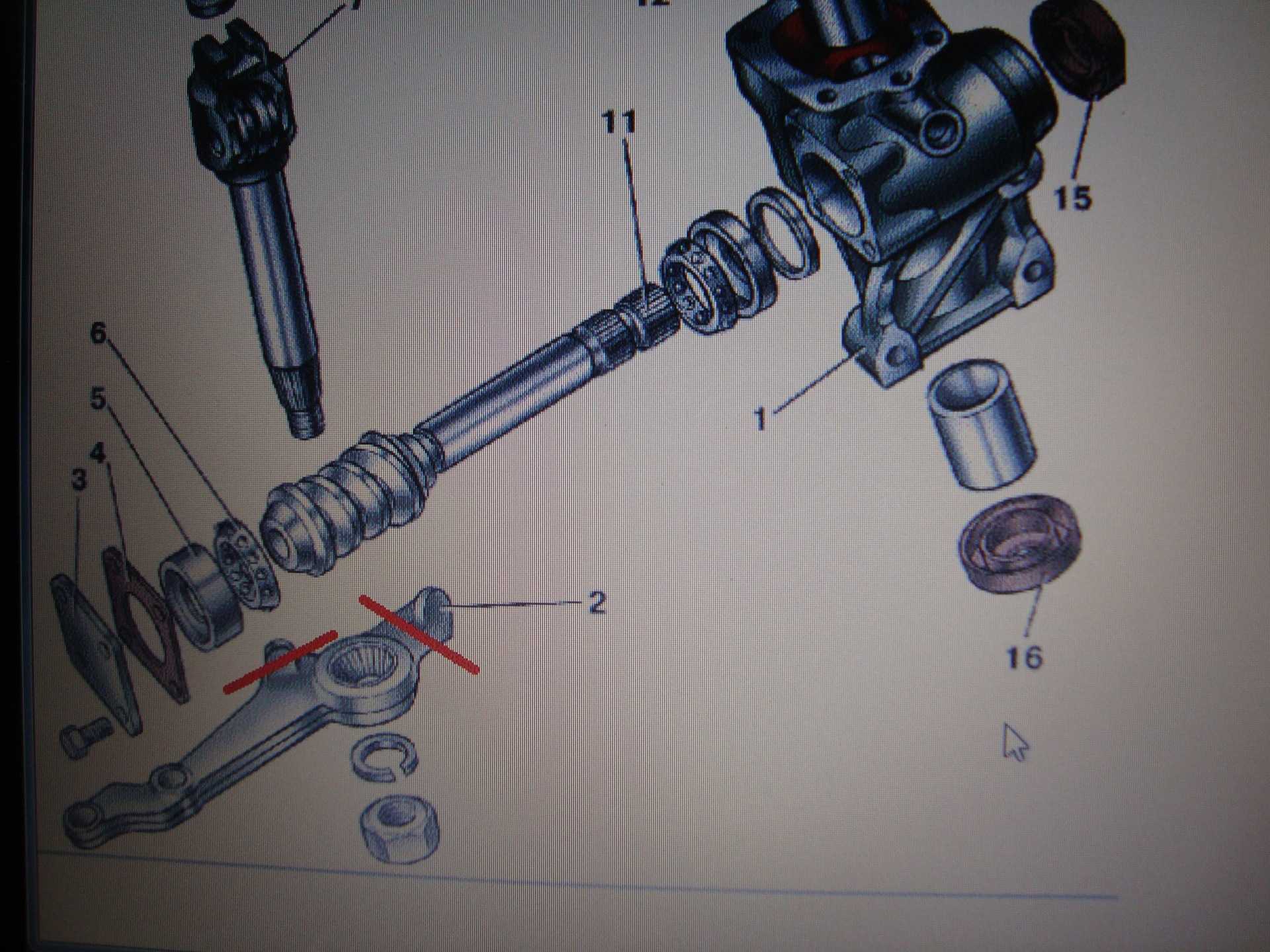

Для начала снимите неисправный узел с автомобиля. После этого, спрессуйте сошку с его вала при помощи двух молотков. Через любое технологическое отверстие слейте масло из редуктора. Теперь открутите четыре болта, которые закрывают крышку и снимите ее. Для доступа к червячному валу нужно открутить похожую крышку с другой стороны механизма. Вытащите оставшиеся части и замените неисправные. К таковым могут относиться сальники, и поврежденные валы. После этого, проведите сборку редуктора в обратной последовательности. Не забудьте залить масло!

Как поменять рулевой редуктор  на ВАЗ 2107

При наличии более серьезных повреждений, рулевой редуктор подлежит только замене. Для этого необходимо приобрести новый редуктор ВАЗ 2107 и сразу ж заполнить его трансмиссионным маслом. Теперь нужно снять неисправный редуктор с автомобиля.

• Отсоедините рулевые наконечники от рулевых тяг. Для этого их вначале расшплинтовывают, а затем откручивают гайки крепления с помощью ключа на 22. Чтобы их вытащить необходимо применить специальный съемник, который есть в любом магазине автозапчастей.
• Перейдите в салон автомобиля и ослабьте хомут, посредством которого рулевой вал крепится к рулевому редуктору. Вытащите вал из зацепления с редуктором.
• Остается только открутить три болта, посредством которых механизм крепится к подкапотной части автомобиля.
• Установите новый редуктор в обратной последовательности. Перед тем, как приступить к эксплуатации автомобиля, не забудьте его отрегулировать.

Регулировка редуктора ВАЗ

Регулировка рулевого редуктора выполняется для избавления от люфтов руля, а также всевозможных несовпадений при его вращении с положением колес. Предварительно колеса автомобиля необходимо поставить ровно.

Чтобы отрегулировать рулевой редуктор необходимо открутить контргайку на его крышке сверху и ослабить специальный регулировочный винт. Попросите напарника сесть за руль и энергичными, но не широкими движениями вращать руль в разные стороны, а вы в этом время постепенно затягивайте регулировочный винт. Как только рулевое колесо начнет вращаться туго, а колеса будут перемещаться вместе с малейшим его движением, контргайка затягивается.

На этом регулировка рулевого редуктора завершена. Как видите, эта процедура совсем не долгая и может выполняться всего лишь при наличии ключа на 19 и обычной плоской отвертки.

Замена, ремонт и регулировка рулевого редуктора ВАЗ 2107

Как определить, что пришла пора заглянуть под капот «семерки» и проверить исправность рулевого редуктора? Это очень просто.

↑ Неисправности рулевого редуктора ВАЗ 2107

Прислушайтесь и присмотритесь к своему автомобилю:

• если он издает нехарактерный звук,
• наблюдается утечка радиаторного масла,
• а рулевое колесо проворачивается из последних человеческих сил.

При таких «симптомах» вам неизбежно придется провести ремонтные мероприятия.

Сам по себе рассматриваемый узел при соблюдении правил эксплуатации довольно надежный, однако, рано или поздно наступает момент выхода рулевого редуктора из строя. Обрадовать автолюбителя может то, что ремонт можно осуществить своими руками без привлечения специалистов СТО.

↑ Какие запчасти потребуются?

В случае замены узла целиком единственное, что нужно приобрести, это оригинальная деталь (артикул 21050-3400010-00). Если такой возможности нет, можно покупать агрегаты с другими обозначениями, но лучше всеже использовать оригинальные комплектующие.

↑ Инструмент и приспособления для ремонта рулевого редуктора

• набор гаечных ключей;
• бородок;
• отвертка;
• молоток;
• тиски;
• оправка (можно взять часть трубы соответствующего размера);
• ветошь.

Последовательность ремонта рулевого редуктора ВАЗ 2107 можно разделить на на два основных этапа.

↑ Снятие рулевого редуктора ваз 2107

Сперва нужно снять рулевой редуктор ВАЗ 2107. Это осуществляется в следующей последовательности:

• Автомобиль загоняется на яму или устанавливается на подъемник.
• Далее потребуется провести чистку пальцев тяг, после чего осуществляется отделение тяги от сошки. Лучше всего начать со шплинтов и гаек, перейдя впоследствии к выпресовыванию пальца.
• Демонтаж крепежа промежуточного вала. Этот элемент служит для соединения всего механизма с рулем. Крепление осуществляется посредством трех гаек, которые необходимо отвернуть.

Теперь можно снять агрегат с кузова.

↑ Разборка и ремонт рулевого редуктора ВАЗ 2107

• Для ремонта отдельных деталей и элементов придется полностью разобрать редуктор. Для этого его зажимают в тисках, и откручивают гайку сошки. Затем производят опрессовку валовой тяги.
• Удаление масла. Для того, чтобы вылить смазку, требуется открутить пробку заливного отверстия. После этого гайка регулировки выворачивается, а стопорная шайба отсоединяется.
• Затем нужно извлечь болты (их должно быть четыре) и снять крышку.
• Вал тяги аккуратно вытаскивается вместе с роликом.
• Далее необходимо открутить крепежи крышки червяка и демонтировать ее.
• Серия ударов молотком позволит выбить вал, который выходит вместе с подшипником.
• Сальник и уплотнитель извлекают отверткой.
• В завершение нужно извлечь наружную обойму второго подшипника при помощи наставки и молотка.

↑ Чистка всех элементов и их дефектовка

После того, как редуктор демонтирован и разобран, нужно промыть все элементы дизтопливом (альтернатива – керосин). Так будет лучше будут видны дефекты.

↑ Установка рулевого редуктора ВАЗ 2107 на автомобиль

Второй этап – обратная установка отремонтированного рулевого редуктора ВАЗ 2107. Она осуществляется в обратном порядке.

↑ Регулировка рулевого редуктора ВАЗ-2107

Также нельзя пренебрегать процедурой регулировки рулевого редуктора. Мероприятия по регулировке могут понадобиться в том случае, когда движение руля стало затрудненным, чувствуются заедания или затыки.

Регулировку лучше производить с помощником. Из инструментов понадобится отвертка и ключ на 19 мм.

↑ Последовательность регулировки рулевого редуктора

• автомобиль должен находиться на ровной площадке, колеса ориентированы строго по центру;
• пластиковый кожух, при помощи которого осуществляется регулировка, снимается.
• после этого ослабляется гайка, защищающая винт от непреднамеренных колебаний;
• помощник начинает вращать рулевое колесо в одну и другую стороны, в это время мастер находит правильное положение в зацепах. Регулировка завершена.

Снимаем руль на ВАЗ-2107: пошаговая инструкция с фото

В силу того, что рулевая колонка на данном автомобиле не регулируется по высоте, большой диаметр руля мешает комфортно садиться на сиденье. Наверняка с такой проблемой сталкивались высокие водители.

Поэтому замена «родного» рулевого колеса, больше похожего на штурвал парохода, на руль меньших размеров со «спортивным» дизайном помогает решить данную проблему.

Для замены данного органа управления автомобилем необходимо снять заводской, также снятие руля может потребоваться при несрабатывании звукового сигнала.

Чтобы снять рулевое колесо потребуется следующий инструмент:
