Стартер lada priora

Основные поломки

Среди основных поломок стартера можно выделить такие:

1. Чрезмерный износ щеток. При этом электродвигатель не вращается либо делает это с трудом. Заметно падение напряжения в бортовой сети.
2. Поломка втягивающего реле. Признак этой поломки – электродвигатель не запускается вообще, в бортовой сети нет заметного падения напряжения.
3. Разрушение бендикса – электромотор вращается очень быстро, но движение к маховику не передается.
4. Разрушение венца маховика. Такая поломка проявляется тем, что при вращении стартера слышны посторонние звуки, скрежет. Мотор запускается через раз.

Вам нужно знать, где стартер на «Приоре» расположен. Он находится в подкапотном пространстве, рядом с блоком сцепления и радиатором охлаждения.

Мы перечислили только основные поломки, которые можно диагностировать самостоятельно и достаточно быстро устранить. Но если произошел обрыв в одной из обмоток, придется проводить полную диагностику. Симптомы у этого явления примерно такие же, как и у неисправных щеток или втягивающего реле.

Проверка цепи включения стартера

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность как самого стартера, так и цепи его включения. Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

При проведении операции необходимо соблюдать осторожность, так как возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов!

Стержнем отвертки перемыкаем вывод тягового реле и наконечник провода, соединенного с «плюсовым» выводом аккумуляторной батареи

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта. Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле, контактной группы замка зажигания. Для поиска неисправности в цепи включения стартера…

Стержнем отвертки перемыкаем вывод тягового реле и наконечник провода, соединенного с «плюсовым» выводом аккумуляторной батареи. Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта. Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле, контактной группы замка зажигания. Для поиска неисправности в цепи включения стартера…

…в салоне автомобиля вынимаем из монтажного блока реле и предохранителей реле стартера. Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. Для этого можно использовать соседнее реле обогрева заднего стекла. Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить. В противном случае необходимо проверить силовую цепь и цепь управления реле стартера. Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87». Переводим ключ в замке зажигания в положение «II» — «стартер». Если стартер включится — силовая цепь исправна, если нет — то тестером поверяем…

…подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II». При этом второй («минусовый») щуп тестера можно подсоединить к головке винта крепления панели приборов. В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера. Если же напряжение к гнезду «30» не подводится — проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле. Если цепь исправна — необходимо заменить контактную группу замка зажигания. В том случае, если силовая цепь включения стартера исправна — проверяем цепь управления реле стартера. Для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп подсоединяем к «массе». При включенном зажигании проверяем…

Замена стартера Приора, основные неисправности

Главная › Приороведение

Стартер автомобиля задает старт запуску двигателя. Приора не заводится без его участия. Без него начало движения просто невозможно. Иногда Лада Приора не заводится из-за того, что предохранитель перегорел, или рэле стартера дает сбой, оно имеет маркировку К3. Иногда он щелкает, но не крутит. Причины в деталях.

Стартер на Приоре состоит из следующих деталей: бендекс, втягивающее реле, якорь и другие — полный список того сколько деталей содержит стартер автомобиля Приора, смотрите ниже по статье. Автовладельцам желательно знать, где этот механизм находится на автомобиле Лада Приора — он стоит сразу под воздушным фильтром.

Цена детали — стартер на Приору в двигатель (16 клапанов): от 2750 до 4500 рублей. Когда случается поломка, устройство на Приоре перестаёт крутить.

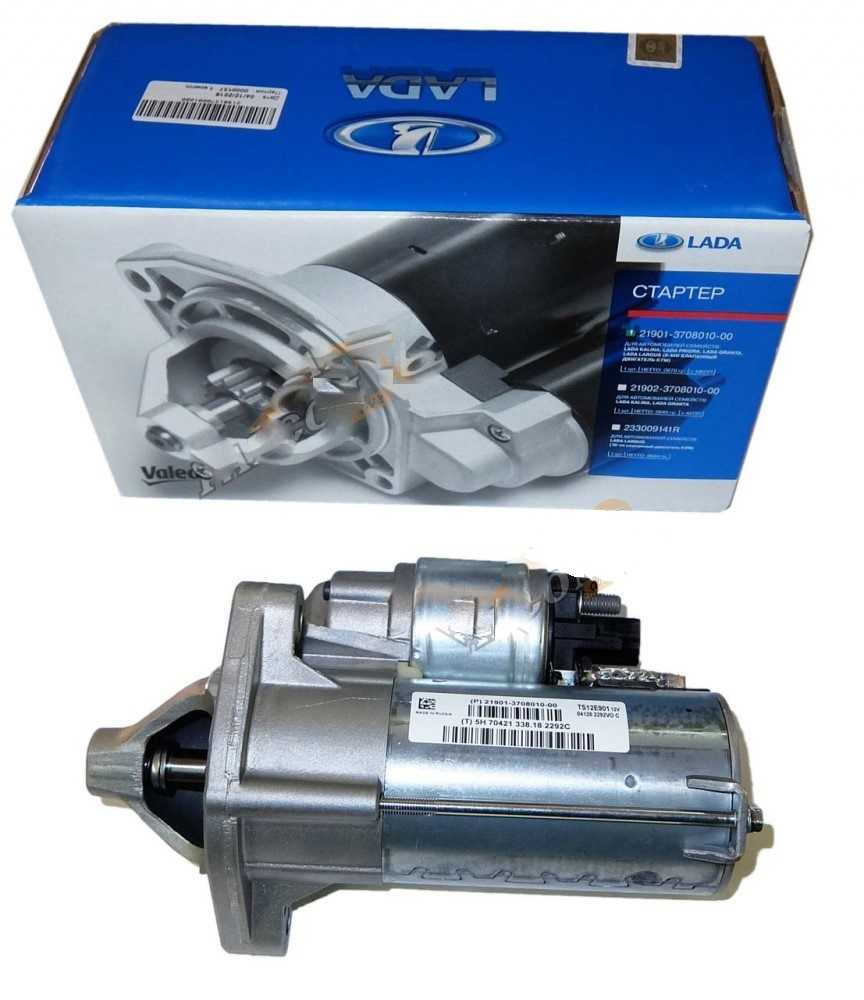

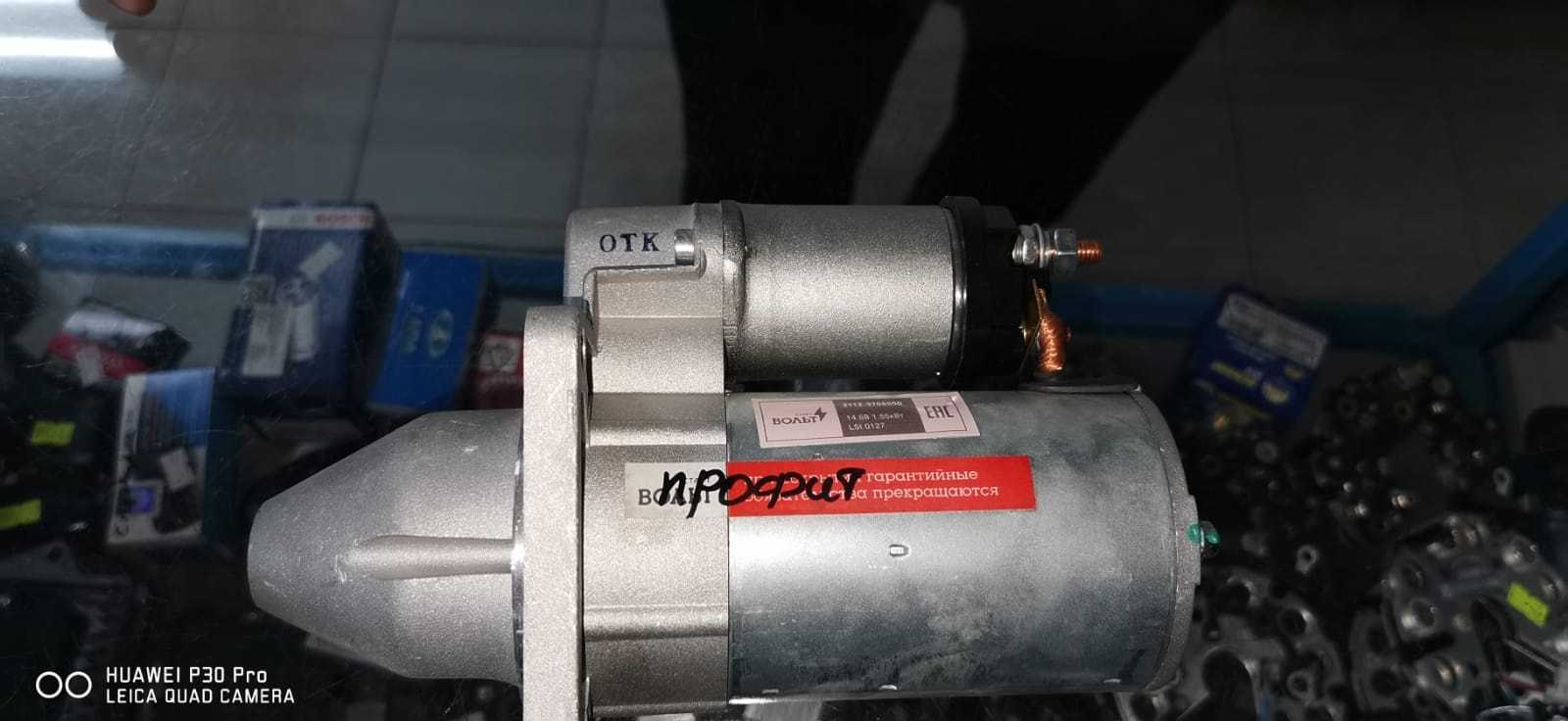

Штатный стартер и аналоги – артикул и цена

К сожалению, если механизм не работает, проблема решается исключительно его заменой. Ни установка новых деталей под корпус, ни какая-либо чистка ситуацию не спасет. Штатный стартер на Приору 16 клапанов идет под каталожным номером 2111.3708010-01, его стоимость – около 4 000 рублей. В качестве аналогов можно рассматривать:

• «Пекар». Артикул 5702370800010, стоит – 3 700 р.;
• «Старвольт». Артикул lst0190, цена – 3 200 р.;
• Valeo. Артикул 438285, стоит от 3 700 р.;
• Для АКПП артикул 219002370801000, стоит от 3 900 р.;
• «БАТЭ». Артикул 51323708000, стоит от 2 750 р.;
• Редукторный – 51213708000bate, стоит от 2950 р.;
• «Кзатэ». Артикул 5702370800, стоит от 3 300 р.;
• Прамо (Элтра). Артикул TS12E901, цена – 3 800 р.;
• Fenox редукторный. Артикул 2110-3708010, цена – 4 500 рублей.

Стартер Лада Приора: устройство и принцип действия

Как было упомянуто ранее, на Приоре может быть установлена данная деталь двух типов: редукторная и безредукторная

Иногда может потребоваться снять стартер, обратите внимание, что он находится под двигателем, справа – ближе к пространству под воздушным фильтром

Для того, чтобы стартерный узел не изнашивался так быстро, в его устройстве есть особый механизм, который выводит шестерню из зацепления с маховиком коленвала – втягивающее реле стартера Приора. Если бы его не было, срок службы узла сократился бы очень заметно, или потребовался ремонт.

Редукторный

Такой механизм отличается небольшим размером. Он получается таким, потому что редуктор позволяет увеличивать, или уменьшать крутящий момент. Сам планетарный редуктор в рассматриваемой автомашине находится между якорем и бендиксом, он служит «буфером» и промежуточной деталью между ними. Тем самым он не занимает так много места в корпусе, под которым находятся:

• бендикс;
• вилка;
• якорь;
• статор;
• втягивающее реле;
• маска;
• редуктор.

Основное его отличие в том, что бендикс закрепляется на собственном валу, а тот взаимодействует с двигателем Приоры через редуктор.

Безредукторный

Безредукторный стартер гораздо крупнее своего аналога, но он выполняет ту же задачу – получает электроэнергию от аккумулятора и передает ее на коленвал для запуска двигателя. Он состоит из следующих комплектующих:

• реле;
• электромотор, в котором находятся сердечники тягового реле и обмотка;
• щетки и держатели, «щеточный узел»;
• втягивающее реле;
• статор;
• вилка;
• контактные болты;
• якорь;
• маска стартера;
• кольцо стопорное;
• муфта свободного хода;
• втулка передняя и втулка задняя;
• бендикс стартера Приоры;
• шестерня.

Работа редуктора проходит по следующему алгоритму:

1. От аккумулятора по жгуту проводов подается питание.
2. Втягивается якорь.
3. Бендикс крепится с шестерней, «выбрасывается», пятачковые контакты замыкаются, на них подается напряжение.
4. Якорь крутится, крутящий момент передается на бендикс, через него – на шестерню, а она уже контактирует с моховиком двигателя.
5. Как только ключ зажигания «отпускается», втягивающее реле разъединяет бендикс и шестерню.

Основные неисправности

Внешне распознать поломку стартера Приоры можно по следующим признакам:

• «крутит» и при этом запускает двигатель;
• не «крутит»;
• продолжает «крутить» после того, как ключ отпустили;
• скрипит, раздаются щелчки;
• «крутит», но слишком долго.

• Причина может крыться в неисправности аккумулятора, в самом стартере и предохранителях. Наиболее частые – те, которые с большей долей вероятности вывели из строя
• машину – стоит разобрать подробнее.

Не включается

Если двигатель не запускается, проблема может быть в следующем:

1. разряженный или сломанный АКБ;
2. нет замыкания контактов 50 и 30;
3. клеммы или наконечники окислены;
4. межвитковое замыкание;
5. короткое замыкание на массу;
6. обрыв цепи «стартер — тяговое реле»;
7. неисправен модуль зажигания;
8. обрыв обмотки тягового реле;
9. износ щеток;
10. якорь заедает;
11. дополнительное реле или поведенная к нему цепь управления повреждены.

Замена стартера Приора 16 клапанов своими руками

Перед началом работ необходимо отключить питание автомобиля – отсоедините клемму отрицательного полюса аккумуляторной батареи.

Далее необходимо найти место расположения стартера. В автомобилях Приора с 16-клапанными двигателями стартер находится с левой стороны двигателя, снизу, на уровне стартерной редукторной шестерни.

Для доступа к стартеру, вам необходимо снять защитную крышку двигателя при помощи отвертки. Крышка крепится на несколько болтов, которые необходимо аккуратно открутить.

После снятия защитной крышки, отсоедините электрический разъем, который идет от генератора к стартеру. Для этого необходимо аккуратно отжать фиксатор на разъеме и отсоединить его.

После снятия разъема, необходимо удалить болт, которым стартер крепится к двигателю. Болт можно аккуратно открутить с помощью гаечного ключа. Обычно используется ключ размером 13 или 14 мм.

После удаления болта, стартер можно аккуратно извлечь из места его расположения. При необходимости, вы можете использовать рычаг или просто рукой, чтобы помочь снять стартер с его крепления.

Для установки нового стартера, следуйте инструкции в обратном порядке. Перед установкой аккуратно протрите место его расположения от грязи и пыли. Расположите новый стартер на его место и аккуратно затяните болт крепления.

Подсоедините электрический разъем к стартеру, убедившись, что он хорошо зафиксирован и не может самостоятельно отсоединиться.

После этого установите защитную крышку двигателя на свои места и аккуратно закрепите ее болтами.

Наконец, подключите клемму аккумуляторной батареи к ее полюсу и убедитесь, что она хорошо закреплена.

После выполнения всех этих действий, включите питание автомобиля и убедитесь, что стартер работает корректно. Если все выполнено правильно, то автомобиль должен завестись с первой попытки.

Проблемы со стартером и их устранение

Если стартер щелкает но не крутит, то в первую очередь внимание следует уделить аккумуляторной батареи. Скорее всего ее заряда недостаточно, чтобы завести автомобиль

Также следует осмотреть состояние клемм. Более редко виновником щелчков является тяговое реле.

Если стартер не крутит коленчатый вал силовой установки, то условно возможные причины можно разделить на механические и электрические. К первым наиболее часто относятся проблемы с муфтой или шестерней привода. При наличии неисправностей перечисленные элементы подлежат замене.

В электрической части слабым местом являются щетки. Они наиболее подвержены износу. Когда остаточная длина щеток начинает составлять 4 мм и менее, они подлежат замене.

Не крутит стартер на Приоре

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для управления ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с аккумулятора клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

В этой статье мы кратко разобрали причины того, почему стартер не крутит на Приоре.

Демонтаж стартера

1. Подготовьте автомобиль к работе. Убедитесь, что двигатель выключен и автомобиль находится в нейтральном положении.

2. Отсоедините клемму отрицательного полюса аккумулятора, чтобы предотвратить случайное включение стартера.

3. Отсоедините электрические провода от стартера. Сначала отключите провод от батареи, затем отсоедините провода от стартера.

4. С помощью гаечного ключа отверните крепежные болты, фиксирующие стартер на блоке цилиндров.

5. Снимите стартер с помощью отвертки или специального инструмента (если необходимо).

Важно: Будьте аккуратны при снятии стартера, чтобы не повредить сопряжение с маховиком двигателя. 6

Проверьте состояние стартера и его элементов на наличие повреждений. Если необходимо, замените поврежденные детали или весь стартер

6. Проверьте состояние стартера и его элементов на наличие повреждений. Если необходимо, замените поврежденные детали или весь стартер.

7. Установите новый стартер в обратной последовательности демонтажа. Закрепите его крепежными болтами и подключите электрические провода.

8. Подключите клемму отрицательного полюса аккумулятора.

Важно: Проверьте работоспособность нового стартера перед использованием. Заведите двигатель и убедитесь, что стартер функционирует правильно

Замена стартера

Очень многие владельцы при первой же неисправности стартера, меняют весь агрегат целиком, не разбираясь в причинах самой поломки. Но в большинстве случаев причины выхода из строя бывают следующими:

1. Выход из строя втягивающего реле — покупается и меняется отдельно
2. Износ щеток
3. Подгорание пятаков на втягивающем реле

Каждая из перечисленных выше проблем решается намного дешевле, чем купить новый стартер на Приору. Поэтому для начала стоит обратиться к специалисту, который точно скажет в чем причина, и ответит, подлежит ли он ремонту или нет!

Если же ремонт уже невозможен, что бывает крайне редко, то необходимо произвести замену. Для этого понадобится следующий инструмент:

• головка на 13 мм
• удлинитель
• трещотка или вороток

Порядок замены стартера на Приоре своими руками

Ремонт этот весьма несложный, поэтому на все не уйдет более 25-20 минут времени. Идеальный вариант работать либо на смотровой яме, либо же снять с подушек корпус воздушного фильтра, после чего открывается очень хороший доступ к стартеру.

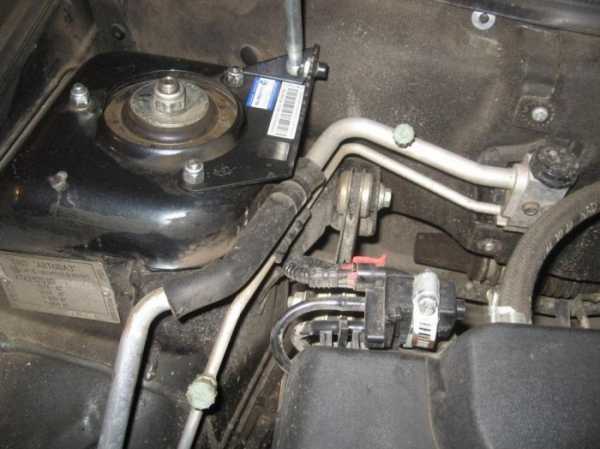

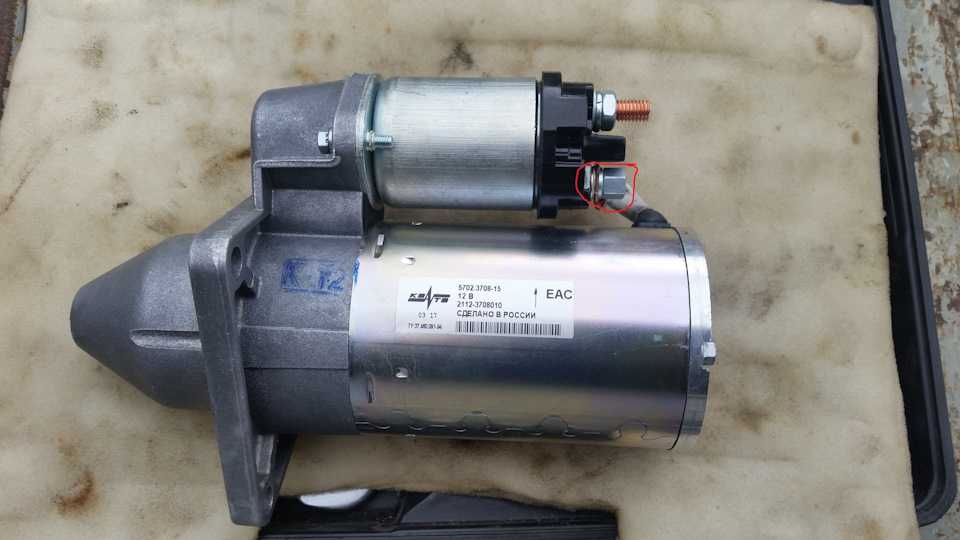

Первым делом отсоединяем клемму «-» от АКБ автомобиля, после чего отключаем все провода от стартера, один из которых прикручен гайкой.

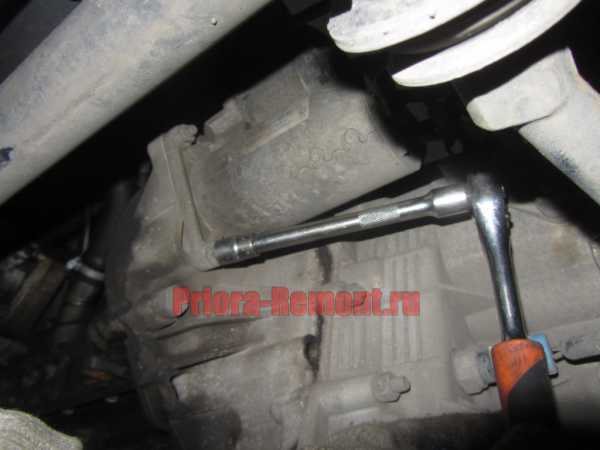

После чего необходимо отвернуть три гайки крепления стартера, одна сверху:

И две удобнее отворачивать именно снизу, как наглядно показано на фото ниже.

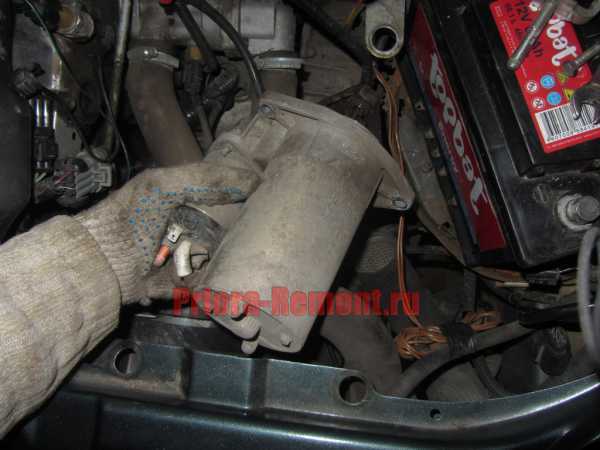

Когда они откручены, можно беспрепятственно снимать его, так как никаких креплений больше не остается.

Установка нового при полной замене происходит в обратной последовательности, и сложности не возникнет никакой при выполнении данного ремонта.

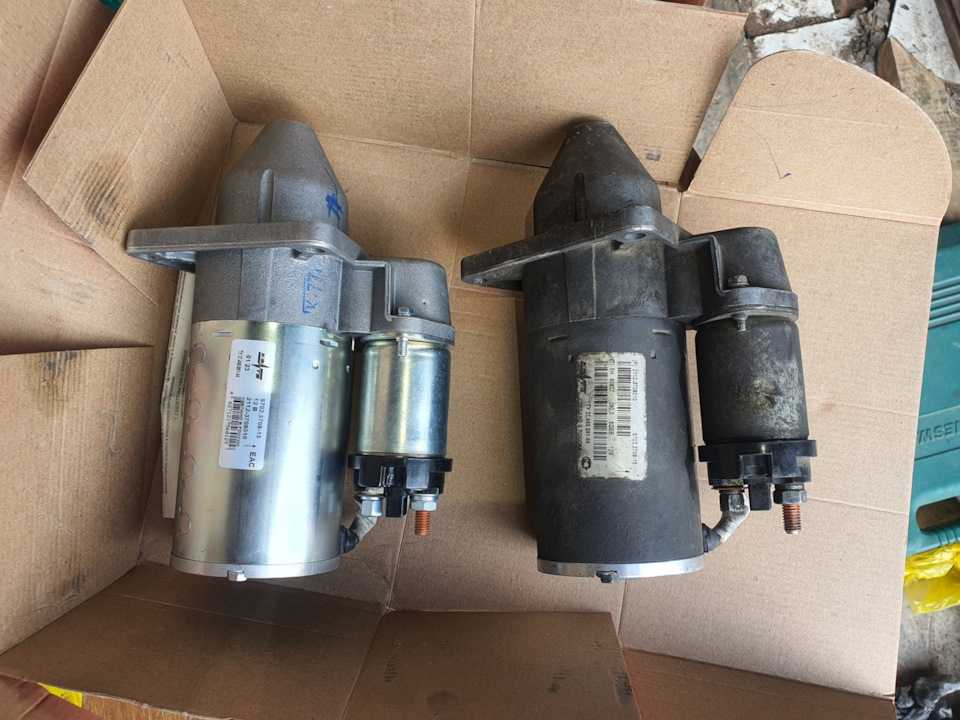

Важно иметь ввиду, что стартеры на Приоре устанавливались как с тремя креплениями, так и с двумя  (старого и нового образца). Поэтому, прежде, чем покупать новый, удостоверьтесь в том, какой именно стоял у вас на автомобиле

Цена нового на 2170 может составлять от 3500 до 4000 рублей, хотя можно найти китайские варианты немного дешевле, но относительно сомнительного качества. Самыми надежными и беспрблемными являются заводские производства КЗАТЕ, которые спокойно могут пройти без ремонта свыше 200 000 км пробега автомобиля.

Сборка и проверка работоспособности

После того как вы установили новый стартер в вашу Приору 16 клапанов, возникает необходимость правильно собрать все компоненты и проверить его работоспособность перед закрытием моторного отсека.

Перед началом сборки убедитесь, что все крепежные элементы на месте и не повреждены. При необходимости замените крепежные детали новыми.

Сначала закрепите провода на стартере с помощью клеммных соединений. Убедитесь, что провода крепятся надежно и не натянуты до предела. Помните, что слишком сильное натяжение проводов может привести к их поломке и короткому замыканию.

Затем установите стартер в моторный отсек вашей Приоры 16 клапанов и закрепите его болтами или гайками

При закреплении обратите внимание на момент затяжки, чтобы не повредить крепежные отверстия или резьбу

После сборки проверьте работоспособность стартера. Для этого включите зажигание и убедитесь, что лампа на приборной панели загорается. Если лампа загорается и затем гаснет, а стартер работает тихо и без видимых проблем, значит сборка прошла успешно.

При необходимости, можно провести небольшой тест-драйв, чтобы убедиться в стабильной работе стартера

Во время теста обратите внимание на звук и вибрацию стартера, а также на его способность запустить двигатель без задержек

Если при проверке работоспособности стартера вы обнаружили какие-либо проблемы или неисправности, рекомендуется немедленно обратиться к специалисту для диагностики и устранения неисправностей.

После успешной проверки и убедительности в работоспособности стартера, закройте моторный отсек и завершите процесс замены стартера Приоры 16 клапанов своими руками.

Стартер Лада Приора: устройство и принцип действия

Стартер представляет собой электродвигатель постоянного тока, питающийся от АКБ. Он предназначен для кратковременной работы 10-15 с. Между периодами работы стартера нужно делать перерывы, в 1,5-2 раза превышающие время его включения. Это объясняется тем, что при пуске двигателю автомобиля Приора надо сообщить большой крутящий момент, направленный на преодоление компрессии в цилиндрах и сил трения. В период работы стартер потребляет ток большой величины, порядка 300-400 А, что приводит к нагреву проводников.

Конструкция стартера позволяет его разобрать, а также выполнить ремонт, не покупая его полностью (в сборе). Стартер состоит из:

• Якоря;
• Постоянных магнитов;
• Щёток с щёткодержателям;
• Тягового реле;
• Муфты и шестерни;
• Задней, передней крышки.

Это основные детали стартера, не учитывая уплотнителей, стопорных, ограничительных колец, втулок и проч.

Принцип действия основан на взаимодействии магнитного поля постоянных магнитов с полем якоря. Тяговое реле передвигает вдоль вала муфту с шестерней, т. е. вводит и выводит её в зацепление с зубчатым венцом маховика.

Якорь стартера

Заключение

Диагностика неисправности втягивающего реле не относится к сложным техническим процедурам, ее по силам провести автолюбителю со средним уровнем познаний в электротехнике, обладающему слесарными навыками. При работе потребуется только знание принципов функционирования этого узла. Точная диагностика производится с помощью мультиметра. Реле не относится к устройствам, ремонтопригодным в условиях гаража. Поэтому неисправное реле заменяется на новое.

Для того, чтобы проверить стартер на исправность, необходимо знать, какие наиболее частые поломки с ним случаются. Итак, среди таких поломок, выделяют всего четыре неисправности:

• При попытке запуска двигателя, стартер его не крутит;
• Стартер крутит, однако коленчатый вал не вращается;
• Недостаточная скорость оборотов стартера;
• Стартер не выключается после запуска двигателя.

Сразу скажем о том, что проверить стартер – процедура несложная, которую могут выполнить даже начинающие автомобилисты (см. видео про проверку стартера ниже) . Общая схема такой проверки выглядит следующим образом:

1. Диагностируем стартер;
2. Проверяем работу релейного механизма;
3. Проверяем работу якоря;
4. Выполняем проверку щёток и обмотки;
5. Диагностируем работу бендикса.

Процесс проверки стартера

Для начала, нужно демонтировать и зафиксировать стартер в тисках. Чтобы выполнить проверку, необходимо будет замкнуть болты, которые находятся с внутренней стороны стартера. Делается это, с помощью небольшого куска провода, либо с помощью любого предмета из металла. Важным условием данной диагностики является то, что температура самого механизма должна быть около 20°C.

Если стартер исправен, то он будет крутить, а причину неисправности нужно будет искать в тяговом реле.

Смотрите ниже подборку видео по всем описанным в статье пунктам.

Проверка реле стартера

Диагностика реле стартера делается, с помощью двух проводов, имеющих малое сопротивление, которые подключаются по следующей схеме:

• Первый провод подключаем к реле, расположенному на корпусе стартера и к плюсовому выводу на аккумуляторе;
• Второй провод подключаем к корпусу устройства и к отрицательному выводу на аккумуляторе.

После такого подключения, якорь должен щёлкнуть и выдвинуть шестерню. Если этого не произошло, то реле неисправно и нуждается в замене.

Для проверки якоря стартера, потребуется «контролька» на 220В. Из эксплуатационных характеристик якоря известно, что он может быть использован только при сопротивлении, не превышающем 10 кОм, и вибрациях порядка 0.08 мм. Процесс проверки якоря:

• Подключаем якорь к источнику питания;
• Лампу подключаем к корпусу устройства.

В том случае, если лампа загорелась или начала искрить, при этом распространяется запах гари, то якорь вышел из строя и нуждается в замене.

Проверка щеток и обмотки

Диагностика щёток выполняется, с помощью двух проводов и лампочки на 12 Вольт. Проверку делают, подключив эту лампу к щёткодержателю и на массу. В том случае, если лампа загорится, то щётки неисправны, и их следует поменять (замена щеток стартера).

Чтобы проверить обмотку, используют опять ту же лампу, только теперь её подключают к корпусу устройства одним проводом и к выводу обмотки – другим.

Не забывайте о том, что все описанные выше работы, нужно выполнять при подключении всех устройств к аккумуляторной батарее.

Выполняется проверка бендикса в такой последовательности:

• Используя мягкую прокладку, в тисках фиксируют звёздочку бендикса;
• Муфта бендикса, поочерёдно, аккуратно крутится в обе стороны.

Если муфта исправна, то она будет вращаться в одну сторону, и не будет крутиться в другую. В противном случае, муфту необходимо заменить или заменить бендикс полностью. На этом, проверку стартера можно считать выполненной.
