Замена датчика температуры охлаждающей жидкости на ваз 2113, ваз 2114, ваз 2115

Какие датчики температуры установлены на ВАЗ 2114

ДТОЖ предназначен для отслеживания температуры антифриза в контуре системы охлаждения силового агрегата. После получения данных о текущем «градусе», ЭБУ повышает (занижает) обороты силового агрегата с целью корректировки температуры.

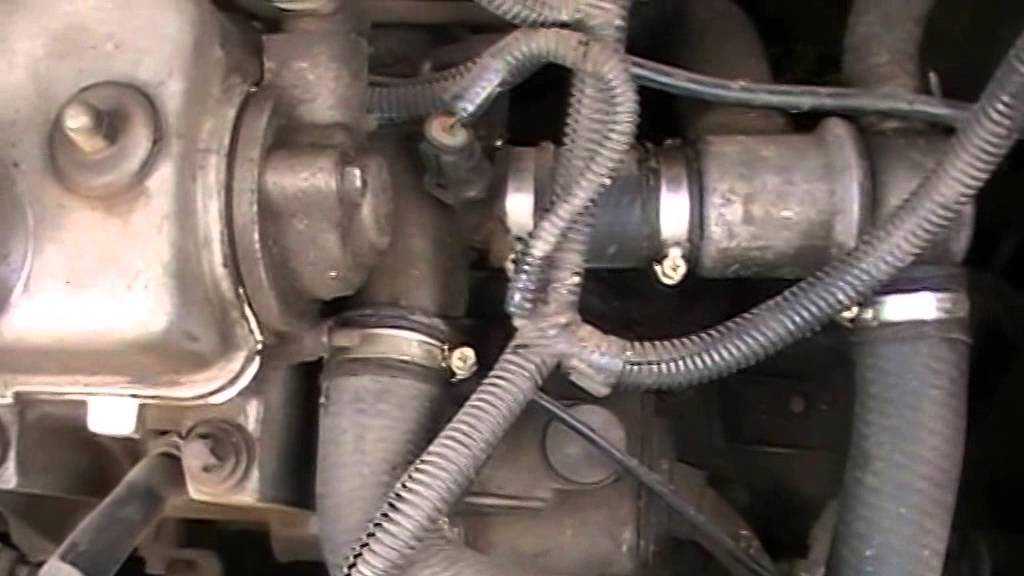

Где находится: штатное место установки — внешняя часть корпуса термостата. Цоколь ввинчивается в тело термостата. К верхней части подведены два силовых контакта для питания от бортовой сети.

Внутри цоколя ДТОЖ установлен плавильный элемент. Как только градус антифриза достигает «90», контакты замыкаются, бортовой компьютер сигнализирует об ошибке.

Далее водитель принимает решение о целесообразности экстренной остановки автомобиля, проведения профилактики, вызова эвакуатора.

Каталожные артикулы, цены датчиков температуры на ВАЗ 2114:

Название	Каталожный артикул	Цена в рублях
ДТОЖ (оригинал), 8 клапанов, инжектор	2115-3811053	от 350
ДТНВ (оригинал)	2115-3828210 2115-3828210-02 2115-3828210-03	от 350 — 400

Прибор установлен в месте крепления переднего бампера, левее от центра решетки радиатора. Форма ДТОС коническая с двумя контактами с тыльной стороны.

За работу ДТОС отвечает предохранитель в монтажном блоке под номером №18. Отсутствие показаний температуры на приборной панели — первый признак неисправности оборудования.

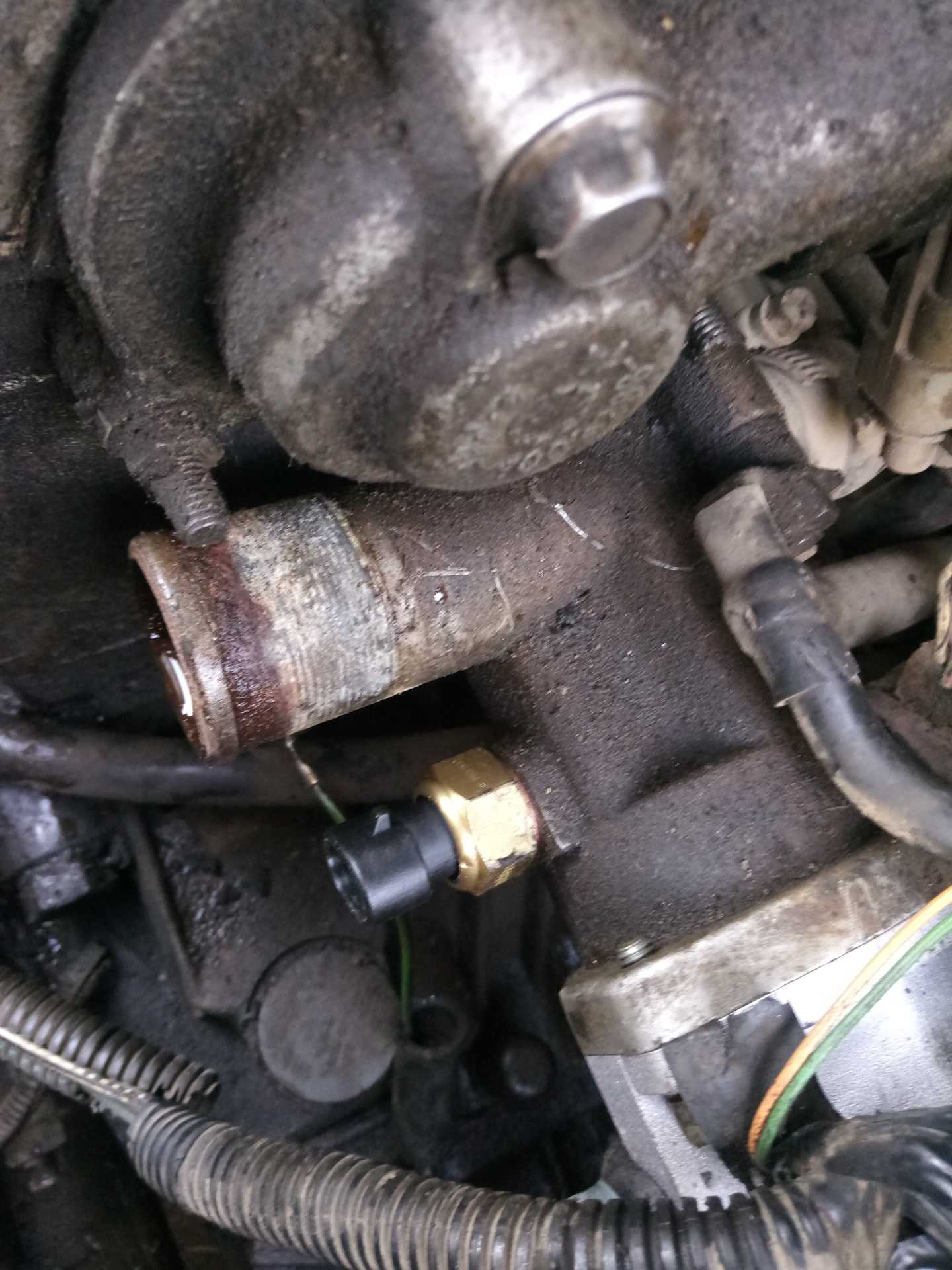

Где находится датчик температуры?

На автомобилях ВАЗ 2110 (а также в 2101 — 07, ВАЗ 2109, 2108, 21099, ВАЗ 2112) датчик температуры охладителя располагается возле термостата.

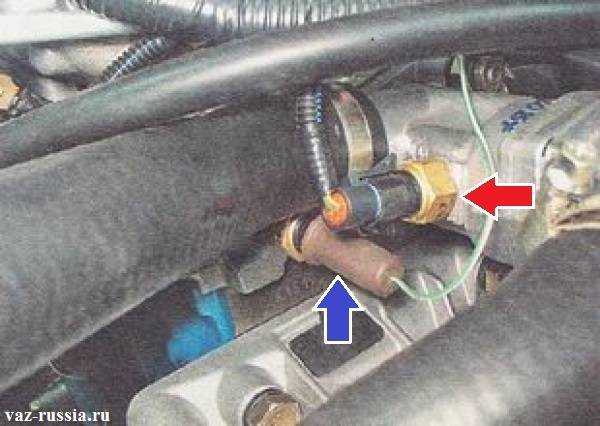

В моделях Самара-2 в системе присутствует два типа датчиков одновременно — в термостате и в головке блока цилиндров. Они измеряют температуру ОЖ в двух местах — на выходе из двигателя и на выходе из радиатора. К данному типу авто относятся модели ВАЗ 2115, 2114 и 2113.

Одно условие для всех типов двигателя является обязательным — прибор измерения температуры должен контактировать непосредственно с измеряемой средой, то есть — быть погруженным в ОЖ. Иначе, он будет передавать показания не с нее, а с окружающего воздуха, что исказит данные и приведет к ошибкам в работе.

ДТОЖ считывает температурный уровень охлаждающей жидкости и преобразует ее в сопротивление. Как правило, автомобильные датчики имеют отрицательный температурный коэффициент, что означает — при повышении уровня нагрева показатель сопротивления падает.

Порядок действий при проверке

Работа вентилятора на ВАЗ-2114 завязана через 2 предохранителя. Один из них отвечает ещё за звуковой сигнал.

Проверить его можно нажав на клаксон. Если звука нет, заменить на целый. Расположен он в монтажном блоке, это 20-ти амперный, обозначенный маркировкой F5.

Проверяем и при необходимости меняем предохранители

Второй, находится под торпедой, со стороны пассажира.

Под обшивкой расположены 3 реле с предохранителем для каждой. За работу вентилятора охлаждения отвечает средняя пара. Перегоревший элемент заменить на новый (предохранитель можно «прозвонить» мультиметром или ограничиться визуальным осмотром. Для проверки работоспособности реле потребуется омметр). Проверяя их состояние, заодно убедиться в нормальном состоянии контактов, при обнаружении окиси зачистить.

Важно! Обнаружив перегоревший предохранитель, не стоит ограничиваться его заменой на новый. Нужно обязательно найти причину обрыва, так как в ближайшее время новый снова перегорит

Проверка датчика включения вентилятора

Если причина не обнаружена, следующим шагом должна быть проверка работоспособности датчика включения вентилятора

Сделать это не сложно

Обесточить его и включить зажигание, при этом обратить внимание на вентилятор. Вращение лопастей говорит о том, что причина неполадки именно в датчике

Вращение лопастей говорит о том, что причина неполадки именно в датчике.

Проверяем датчик включения вентилятора системы охлаждения

Ввиду того, что очень часто датчик начинает глючить, подавая ошибочные сигналы, рекомендуется проверить его ещё одним способом

. Для этого понадобится ёмкость с , термометр и мультимерт. К клеммам датчика подсоединяются провода от измерительного прибора, резьбовая часть датчика погружается в жидкость. Содержимое ёмкости нагреть до температуры срабатывания вентилятора (на ВАЗ 2114 — 92 градуса). При замыкании контактов мультимерт подаст звуковой сигнал. Значит датчик рабочий, если этого не произошло можно смело его выбрасывать и покупать новый.

Видео о проверке датчика включения вентилятора системы охлаждения

Итоговая проверка

Устранив проблему, завести мотор машины. Электродвигатель вентилятора должен запуститься примерно через 5 минут работы на холостом ходу

. Если этого не произошло, а температура достигла нужной нормы, проведите диагностику неисправностей ещё раз.

Как поменять датчик температуры на «Пятнашке» — ВАЗ 2115 своими руками?

Датчик температуры ВАЗ 2115 является одним из измерительных приборов современного автомобиля. Как и любое устройство, он может выйти из строя. В статье рассматриваются его функции, типичные неисправности, дается инструкция по замене.

Датчик температуры охлаждающей жидкости (ДТОЖ) относится к охлаждающей системе машины. Его назначение контролировать температуру ОЖ. Пока мотор холодный, ЭБУ устанавливает обогащенную ТВС, после того, как двигатель прогреется, она становится нормальной.

Устройство представляет собой резистор, называемый термистором, помещенный в металлический корпус.

Сопротивление термистора при снижении температуры растет, одновременно напряжение, которое поступает на него, будет увеличиваться.

Возможные неисправности датчика

При поломке ДТОЖ ЭБУ считает, что температура двигателя нулевая, поэтому обогащает горючую смесь. Поломанный прибор нужно менять как можно быстрее. Чаще всего неисправность измерителя – это нарушение градуировки. В этом случае сопротивление некорректно меняется, а так как блок управления основывается на показаниях счетчика, то он неправильно работает.

Выявить неисправность ДТОЖ можно по включению вентилятора. Он должен включаться, если превышены допустимые значения. Правда, есть еще датчик включения вентилятора, который также может выйти из строя.

Таким образом, вентилятор может не включаться если:

окислились контакты;
повреждена проводка;
неисправны датчики.

Неправильная работа ДТОЖ приводит к повышенному расходу топлива, детонации, высоким холостым оборотам. Самое опасное — если поломан датчик температуры двигателя. В этом случае не запускается вентилятор, нет охлаждения двигателя, он перегревается, а в результате из-за этого может повести головку цилиндра.

Способы проверки регулятора на работоспособность

Перед проверкой измерителя следует сначала проверить исправность предохранителей, целостность проводки и замерить поступающее напряжение, которое должно быть 5В. Если нарушений проводки нет и напряжение в норме, то проверяется счетчик на сопротивление. Для проверки его нужно снять (автор видео — Устройство и ремонт автомобиля).

Для проверки понадобится электрочайник, термометр для измерения температуры наружной среды и мультиметр, установленный в режим для измерения сопротивления.

Термометр желательно взять не для измерения наружной температуры воздуха, а электронный.

Существует два способа проверки:

При первом датчик температуры охлаждающей жидкости с термометром помещается в электрический чайник. При этом прибор должен быть подключен к тестеру. Электрочайник следует включить в сеть и наблюдать за показаниями. С повышением температуры сопротивление должно расти. Когда она станет +15 градусов, сопротивление должно быть 4450 Ом, +40 – 1459 Ом. При 100 градусах сопротивление достигает минимума – 177 Ом. Если значения другие, это говорит о неисправности.
Если нет термометра, то измеритель проверяется после того, как вода закипит. При погружении в только что закипевшую воду на мультиметре должно высвечиваться сопротивление чуть больше 177 Ом. Иначе прибор поломан.

Инструкция по замене

Для замены необходимо купить новый датчик охлаждающей жидкости ВАЗ 2115. Его следует перед установкой проверить на работоспособность.

Замена – процедура несложная и состоит из последовательности действий:

Сначала нужно либо слить всю ОЖ из системы, либо только часть.
Далее от счетчика нужно отсоединить провода.

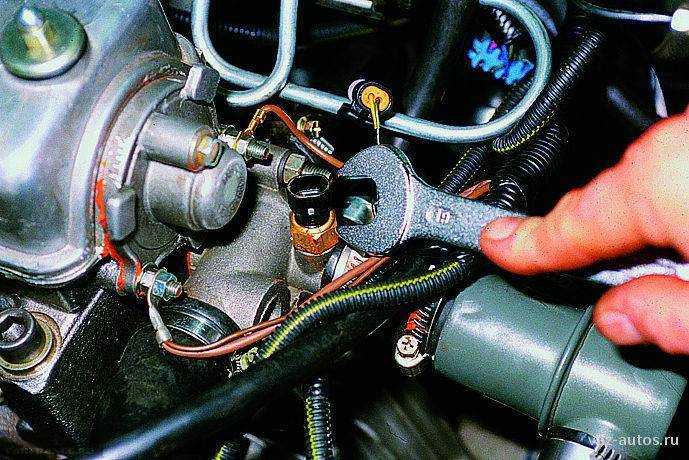

Затем с помощью ключа выкрутить прибор.
Теперь на место снятого измерителя устанавливается новый. Посадочное место следует тщательно очистить от загрязнений.
Затем присоединяются провода. Далее заливается антифриз согласно уровню, который показывает датчик уровня охлаждающей жидкости.

Все делается на остывшем двигателе во избежании ожогов! После проведения замены необходимо проверить, не протекает ли жидкость в месте соединения.

Для исправной работы двигателя и экономного расхода топлива необходимо следить за состоянием узлов и измерителей автомобиля. Умение выполнить замену ДТОЖ своими руками дает возможность сэкономить на СТО и вовремя устранять неисправность в случае поломки прибора.

Загрузка …

Видео «Замена ДТОЖ на ВАЗ 2115»

В этом видео демонстрируется, как поменять ДТОЖ своими руками (автор ролика — Василий Калугин).

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Признаки, по которым можно определить поломку своего датчика

Легче всего поломку датчика можно определить по карбюраторному движку: сразу изменяется температурный показатель движка. Чем больше нагревается силовой агрегат, тем сложнее будет сопротивление датчика, это один из распространенных признаков неисправности системы охлаждения.

Перегрев мотора может произойти по нескольким причинам:

чересчур высокая температура на улице;
загрязнение датчика охлаждения;
сбой в функционировании вентиляционной системы отвечающего за охлаждение движка;
потек антифриз;
поломался термостат;
неисправность в работе помпы;
чрезмерный расход бензина.

Как самостоятельно выполнить замену датчика температуры на ВАЗ 2115

Заменить его не сложно и все делается своими руками.

Первым делом надо слить охлаждающую жидкость, чтобы уровень был ниже самого датчика. Большинство автовладельцев игнорируют этот пункт для экономии времени.
Отсоединяют проводку и начинают потихоньку выкручивать датчик при помощи ключа. Почувствовав, что контролер вот-вот выкрутится, в другую руку берут новый датчик, а старый максимально прижимают к месту посадки.
Когда старое устройство будет готово к замене, необходимо быстро убрать этот датчик и вместо него наживить новый.
Закручивают терморегулирующее устройство до упора.
Подсоединяют провода к оборудованию.
Если все делать быстро и аккуратно, то при замене старой детали на новую охлаждающая жидкость практически не прольется из системы охлаждения.

Совет. Довольно часто можно услышать рекомендацию обрабатывать новый датчик перед вкручиванием герметиком. Данная процедура иногда приводит к неправильной работе датчика и соответственно к неверной работе двигателя. Лучше не рисковать.

Как проверить термостат на ВАЗ 2114 и выполнить его замену

Прежде чем приступить к устранению неисправности, термостат нужно проверить. Существует три способа проверки, которые рекомендуется применять комплексно.

Необходимо завести автомобиль и прогреть двигатель на протяжении 10 минут. Открыв капот, проверить верхние и нижние патрубки радиатора, они должны быть одинаково прогреты. Если патрубки перегреваются, термостат работает неправильно (произошло заклинивание клапана в промежуточном или закрытом положении);
Необходимо завести автомобиль и проверить температурный режим только верхнего патрубка радиатора. Патрубок должен оставаться холодным только до момента оптимального прогрева (до 90 градусов). Если патрубок остается холодным после достижения оптимального температурного режима – термостат неисправен (неисправный термостатирующий элемент, клапан остается в закрытом положении);
Необходимо демонтировать устройство, после чего поместить термостатирующий элемент в металлическую емкость, наполненную водой. Постепенно нагревая жидкость до оптимальной температуры (85-90 градусов) смотреть, как срабатывает клапан. При нагреве до указанной температуры клапан должен открыться, если же клапан остается на месте, тогда система охлаждения не будет нормально работать. Это значит, что термостат неисправен и требует замены.

Обратите внимание, новый термостат проверить на работоспособность перед установкой будет не лишним. Для проверки отлично подойдет рассмотренный выше третий способ. Дело в том, что иногда среди новых запчастей попадаются неисправные термостаты

Чтобы избежать возможных проблем, проверка термостата перед установкой на машину настоятельно рекомендуется

Дело в том, что иногда среди новых запчастей попадаются неисправные термостаты. Чтобы избежать возможных проблем, проверка термостата перед установкой на машину настоятельно рекомендуется.

Теперь рассмотрим, как поменять термостат 2114 самостоятельно. Замена термостата ВАЗ 2114 включает в себя подготовительные работы, демонтаж, установку и проверку системы охлаждения на работоспособность.

Необходимые материалы и инструменты: новый термостат, емкость для слива охлаждающей жидкости, пара хомутов, шланг длиною 45-60см с наружным диаметром на «19», тройник, набор ключей.

Замена термостата 2114, алгоритм выполняемых действий:

Замена моторчика вентилятора

Для того, чтобы выполнить операцию по замене вентилятора печки, потребуется подготовить следующие инструменты:

крестовую отвертку;
набор ключей;
плоскогубцы.

Сама замена вентилятора печки ваз 2114 при этом должна выполняться в следующем порядке:

Отключить массовую (минусовую) клемму от аккумуляторной батареи.

Отсоединяем провода питания

Открутить крепеж пластиковой защитной накладки, находящейся в подкапотном пространстве.
Демонтировать саму пластиковую накладку.
Удалить уплотнительную резинку капота.
Демонтировать защитный кожух моторчика печки.

Демонтируем защитный кожух

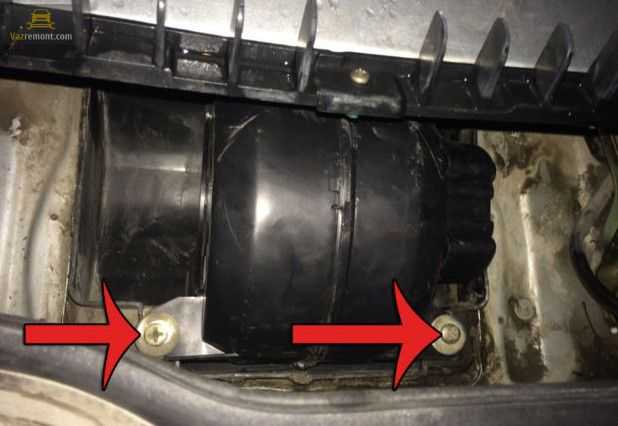

Выкрутить пару крепежных болтов, фиксирующих моторчик с боков.

Выкручиваем винты крепления вентилятора

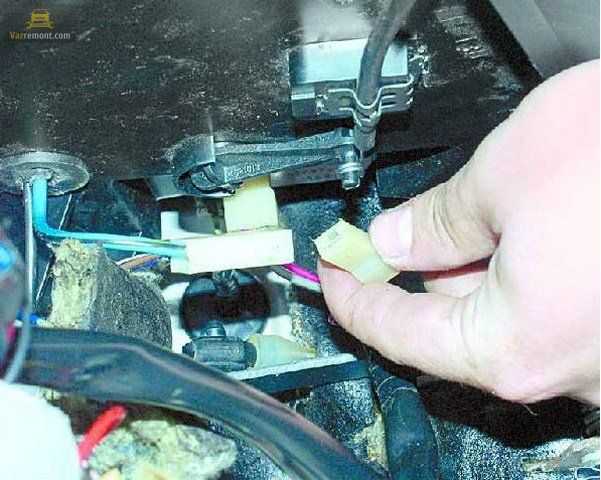

Найти в салоне под панелью «плюсовой» штекер устройства и выдернуть его из гнезда.
Найти под панелью массовый провод моторчика, зафиксированный при помощи гайки.
Открутить гайку крепления минусового провода.
Провернуть моторчик на угол, позволяющий его вынуть.
Демонтировать устройство.

Демонтируем моторчик печки ваз 2114

Обратная сборка выполняется точно в таком же порядке, но в обратной последовательности.

Как проверить ДТОЖ на ВАЗ 2114 своими руками

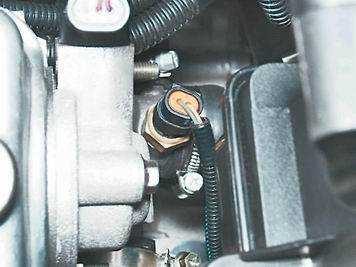

В первую очередь, нужно снять датчик. Он расположен возле патрубка рубашки охлаждения. Чтобы было удобнее выполнять демонтаж, вначале снимите воздушный фильтр. Не забудьте отключить минусовую клемму аккумулятора и слить тосол их системы охлаждения. В противном случае, тосол или антифриз польет ручьем прямо из отверстия рубашки охлаждения. Перед демонтажем отключите фишку датчика.

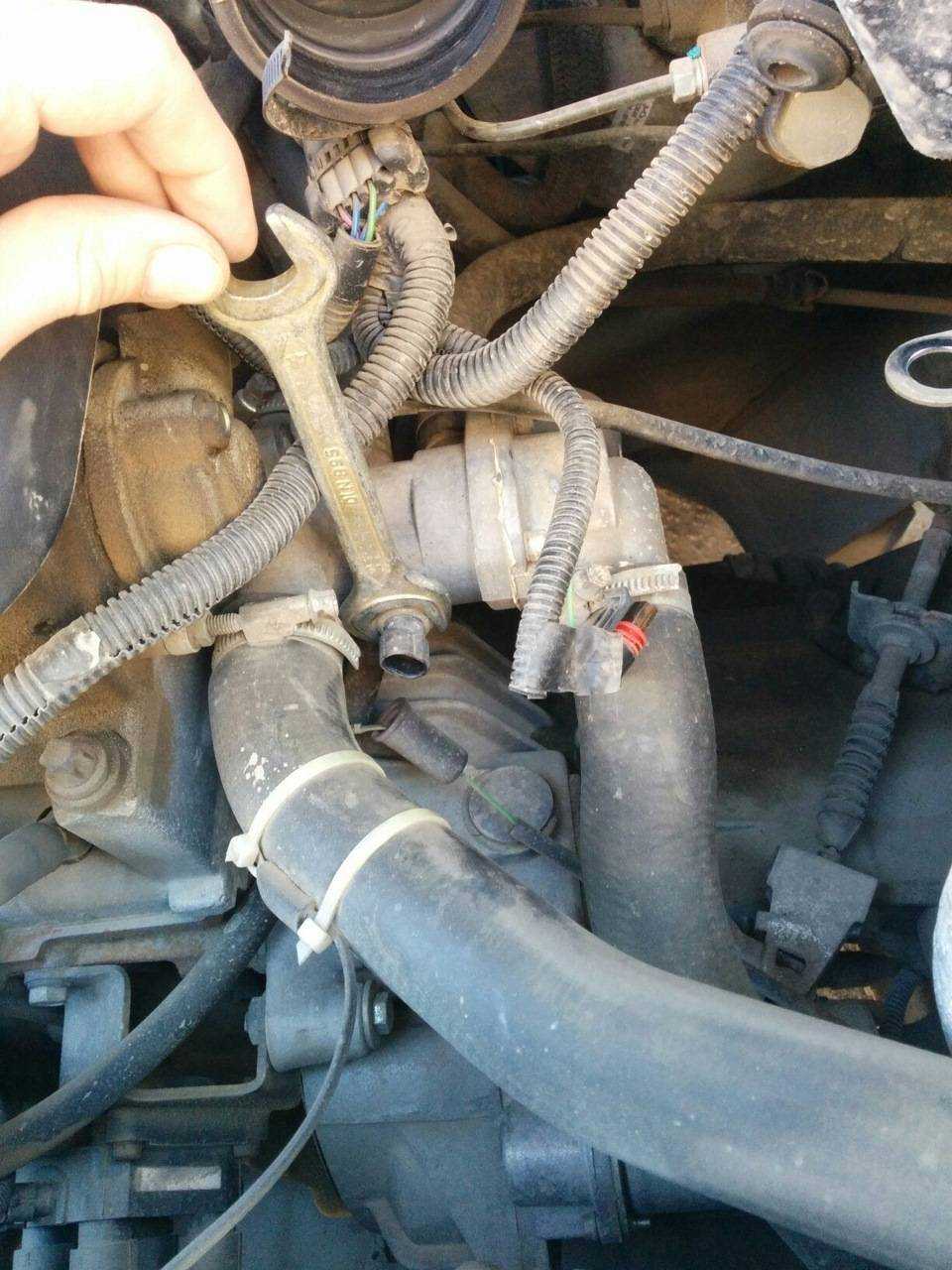

При помощи ключа на 19 или 21 выкрутите ДТОЖ из рубашки. Теперь самое интересное. Наберите в небольшую емкость немного антифриза, а к концам датчика присоедините омметр или мультитестер с режимом замера сопротивления. Теперь установите эту емкость на газовую плиту и начинайте медленно нагревать антифриз. Для точности измерений установите в емкость термометр.

Итак, исправный датчик должен выдавать следующие показания при определенных температурах:

3520 Ом при 20 градусах Цельсия
667 Ом при 60 градусах Цельсия
177 Ом при 100 Градусах Цельсия

При любых несоответствиях или расхождениях в полученных значениях можно сразу же делать выводы о том, что датчик нерабочий и нуждается в замене. Иначе вы рискуете наткнуться на капитальный ремонт двигателя, который обойдется вам намного дороже нового датчика. Сразу стоит отметить, что такой датчик является неремонтопригодным. Если же показания правильные, а проблема осталась, то ищите ее в другом месте, например в программном обеспечении контроллера или термостате.

Вот и все. Как видите, проверка датчика своими руками – несложное занятие, которое потребует от вас минимум приспособлений и умений.

Это интересно: Как установить противотуманные фары на Лада Калина — фото ПТФ

Как заменить датчик температуры охлаждающей жидкости на ВАЗ 2113-ВАЗ 2115?

1. Заменяется он не сложно и довольно таки быстро, но есть кой какие нюансы и один из самых больших, это конечно же сливание охлаждающей жидкости с автомобиля, если вы её уже долго не меняли, то можете слить и пока она слита спокойно поменять датчик (О том как слить жидкость из системы охлаждения, читайте в статье: «Замена охлаждающей жидкости в автомобилях»), если же жидкость вы меняли совсем недавно, то её можете в ёмкость слить и обратно залить после этого, только следите за тем, чтобы она в грязи не купалась когда сливаться будет, а то такую жидкость уже не рекомендовано заливать в машину, ну и самый последний вариант, для тех у кого мало времени и датчик нужно заменить как можно быстрее, ничего сливать не нужно но самое главное ловкость рук (Если сделать всё правильно, то в систему охлаждения даже воздух не попадёт, а выльется всего лишь немного и всё на этом), в общём делается всё следующим образом, от того датчика который именно вам нужен (Их же два) отсоединяется проводка (Там либо клеммы к нему подсоединены, либо колодка проводов) и после проделанной операции, датчик выкручивается с автомобиля (У него есть грани, он ключом выворачивается за них), когда вы почувствуете что он уже вот вот выкрутиться, убирайте ключ и рукой начинайте его отворачивать, при этом в другую руку возьмите новый датчик и продолжайте выкручивать старый (При выворачивании прижимайте его к тому месту куда он заворачивается и делайте это как можно сильнее, потому что если так делать не будете, то когда датчик вот вот уже выворачиваться начнёт, охлаждающая жидкость побежит и из-за этого воздух в систему охлаждения попасть сможет), а когда почувствуете что датчик уже выкручено, резко убирайте его и ставьте на его место новый и прижимая новый датчик, закрутите его до упора и проводку подсоедините после этого, на этом замена датчика будет закончена и при грамотно проведённой операции как мы уже сказали, всё будет нормально и охлаждающей жидкости выльется по минимуму из системы.

Примечание! И кстати некоторые герметиком смазывают датчик, сразу вас предупредим, делайте это только в крайнем случае (Если через датчик ОЖ течёт), потому что с герметиком датчик может работать неправильно и из-за этого стрелка указателя может давать неверные показания или двигатель будет работать попросту неверно!

Дополнительный видео-ролик: Видео-роликов по замене этих датчиков в интернете очень мало, но по сути они и не нужны, прочитав нашу статью уже можно понять как оба датчика меняются, но один ролик вам всё же нужно будет просмотреть, в нём рассказывается о том, каким образом датчик охлаждающей можно проверить на работоспособность.

На сегодняшний день наши города битком забиты автомобилями. А это пробки, заторы, да и ещё палящее солнце нагревает ваше авто. Это к тому, что сегодня автомобили как никогда раньше подвергаются перегреву двигателя.

Схема установки предохранителей ВАЗ 2115 (инжектор, 8 клапанов)

Маркировка / ампераж	За что отвечает
F (Ф-1) / 10	Задние противотуманки, двигатель омывателя фар, насос подачи жидкости
F (Ф-2) / 10	Поворотники. аварийка
F (Ф-3) / 7,5	Подсветка салона, багажника, бортовой компьютер, часы
F (Ф-4) / 20	Автомобильная розетка, обогрев заднего стекла
F (Ф-5) / 20	Сигнал, вентилятор системы охлаждения
F (Ф-6) / 30	Стеклоподъемники
F (Ф-7) / 30	Печной отопитель, прикуриватель, обогрев заднего стекла, освещение вещевого ящика
F (Ф-8) / 7,5	Противотуманка с левой стороны
F (Ф-9) / 7,5	Противотуманка с правой стороны
F (Ф-10) / 7,5	Левосторонние габариты, подсветка номерного знака, освещение моторного отсека
F (Ф-11) / 7,5	Правосторонние габариты
F (Ф-12) / 7,5	Ближнее освещение с правой стороны
F (Ф-13) / 7,5	Ближний свет с левой стороны
F (Ф-14) / 7,5	Дальний свет левосторонний
F (Ф-15) / 7,5	Дальний свет с правой стороны
F (Ф-16) / 15	Аварийная сигнализация, печка, стоп сигнал
F (Ф-17) / 7,5	На бензонасос, на дворники, на задний ход
F (Ф-18) / 25	Центральный замок
F (Ф-19) / 10	Резервация
F (Ф-20) / 7,5	Резервация

Цена БП в сборе от 2300 рублей, плавильные элементы от 100 рублей, комплект от 400 — 550 рублей.

Дополнительные силовые реле, модули установлены в центральном канале, под торпедой. Чтобы добраться к деталям предварительно снимите пластиковую крышку.

Бензонасос;
Вентилятор радиатора.

Неисправности датчика измерителя температуры

Зная месторасположение устройства, легко избавиться от поломки своими руками. Основными причинами некорректной работы приспособления, по словам специалистов, могут быть:

отсутствие контакта;
разрыв и изношенность изоляции, потеря целостности контактов;
устройство полностью вышло из строя;
плохо работает вентилятор.

Признаками, которые должны насторожить водителя ВАЗ-2115 и побудить провести диагностику состояния датчика температуры антифриза, могут быть:

работа вентилятора при непрогретом двигателе машины;
двигатель прогрет, но все равно отказывается функционировать;
расходы топлива постепенно и неуклонно увеличиваются.

Общие сведения

Для чего служит датчик температуры жидкости:

Современная машина, является сложным механизмом, связанным в одну электрическую цепь
Следить и регулировать слаженную работу этого механизма нам помогают всевозможные датчики, установленные на автомобиле
Водитель обязан знать характеристики основных датчиков, их расположение, чтобы произвестисвоевременно ихзамену либо ремонт
В современных городских условиях, где огромное количество разнообразных автомобилей, пешеходных переходов,светофоров, пробок и заторов, двигатель машины подвержен дополнительному перегреву, характерному особенно для летнего периода
Чтобы вовремя среагировать на повышение температуры жидкости в системе охлаждения, на ваз 2114 установлен температурный датчик, позволяющий контролировать любые изменения температурного режима

Конструкция и работа ДТОЖ

По своей конструкции ДТОЖ, это терморезистор или термистор, в котором изменяется сопротивление в зависимости от изменения температуры.

Установка его производится в непрерывно циркулирующем потоке жидкости охлаждения
Поток происходит в патрубке рубашки охлаждения, который расположен на блоке цилиндров
При нагреве жидкости,происходит уменьшение сопротивление ДТОЖ, потому что термистор имеет отрицательный температурный коэффициент сопротивления
Например, при температуре -40, сопротивление составляет 100700 Ом, а при повышении температуры до +130, сопротивление уже 70 Ом
Контроллер подает напряжение в 5 Вольт на датчик, посредством резистора, который имеет постоянное сопротивление, и расположен внутри самого контроллера
Затем контроллер рассчитывает температуру в системе охлаждения по падению напряжения на датчике
Когда двигатель холодный, падение напряжение высокое, когда прогревается – низкое
Вообще от температуры жидкости в системе охлаждения зависят многие параметры управления
Когда возникает неисправность в цепи регулятора температуры, контроллер по истечении определенного периода времени, заносит в память соответствующий неисправности код и сигнализирует о возникших неполадках мотора при помощи контрольной лампочки «CHECK ENGINE»(проверьте двигатель)

Проверка датчика

Для начала советуем проверить датчик, который на ваш взгляд вышел из строя. Даже если окажется, что он не работает действительно, вы по крайней мере будете спокойны.

Плюс обязательно следует проверять новый датчик перед его установкой. Это позволит убедиться в его работоспособности. Сегодня подделок достаточно много на рынке, потому всегда есть шанс приобрести не качественный датчик вентилятора.

Искомый объект

Для проверки вам понадобится определенный набор инструментов и материалов, куда входят:

Емкость;
Вода;
Охлаждающая жидкость;
Термометр;
Мультиметр.

Приступаем к проверке.

Налейте воду или обычную охлаждающую жидкость в подготовленную емкость.
Опустите в нее датчик резьбовой частью.
Клемму мультиметра соедините с контактами регулятора. Измерительный прибор должен стоять в режиме замера сопротивления. Хотя если мультиметр имеет функцию прозвонки, тогда выбирайте его.
Поместите в жидкость термометр.
Нагрейте воду.
Когда температура жидкости достигнет температуры срабатывания регулятора (92 градуса по Цельсию), контакты должны замкнуться, а мультиметр начнет пищать.
Если этого не произошло, датчик действительно не работает и ему требуется сменщик.

Если вы приобрели нерабочий регулятор, обязательно отправляйтесь в магазин и требуйте замены или возврата денег. Но только при наличии чека. Лучше приобретать запчасти в специализированных, хороших магазинах. Риск попасть на подделку там меньше.

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
более длительное время прогрева автомобиля;
учащённый выход двигателя за рамки оптимального температурного режима во время работы;
увеличенный расход топлива;
снижение контроля над автомобилем у водителя;
дым из выхлопной трубы приобретает чёрный оттенок;
нарушение стабильности работы двигателя.

Рекомендуем: Сколько прослужит автомобильный аккумулятор?

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

полупроводниковые;
биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

Основные проблемы с ДТОЖ на ВАЗ-2114

ДТОЖ является полноправным участником системы управления работы двигателем. В отличие от датчика указателя температуры, назначение его в том, чтобы передавать показания на считывающие устройства. ДТОЖ является сенсором, который оказывает влияние на корректную работу двигателя и транспортного средства ВАЗ-2114 в целом.

Прибор помогает сохранять стабильность работы всех узлов авто.
Благодаря устройству обеспечивается ускоренный прогрев мотора и исключается его перегрев.

Ниже перечислены признаки, которые могут указывать на то, что датчик ТОЖ на 2114-й модели «Жигулей» пришел в негодность и требует замены или ремонта.

Двигатель начинает троить, работает с затянутым стартом, происходят сбои.
Количество холостых оборотов с 600-800 снижается до 200-150. И вместо стабильного урчания двигатель издает звуки, напоминающие кашель и хруст.
Увеличение расхода бензина.
Сбой в корректной работе кулеров охлаждения: отключаются в теплое время, а включаются в холодное.
Появление включений в выхлопные газы. Из трубы вылетает темный дым.
Увеличивается время прогревания мотора.
Двигатель перегревается.

Что собой представляет датчик температурного режима и чем грозит его неисправность

Многие водители знают, что перегрев машины способен нарушить функциональность всего силового агрегата. Главным назначением этого датчика является стабильная поддержка определённой температуры для машины. Если кто не знает, температурный режим должен соответствовать установленным нормам иначе машина попросту сломается и придется очень много заплатить денег, чтобы восстановить работу двигателя.

Если датчик температуры работает исправно, то при перегреве автомобиля он должен автоматически включаться в рабочий режим. Как правило, информация о состоянии автомобиля приходит непосредственно на электродвигатель.

Главные функции датчика:

производит контроль всей работы автомобиля;
выявляет своевременно различного рода поломки;
не позволяет машине в летний период времени перегреваться;
контролирует изменения параметров горючего;
контролирует вращение коленчатого вала.

Диагностика

Первоочерёдной задачей стоит выявление причины поломки и оценка собственных возможностей в конкретной ситуации.

Начнём с простого и перейдём к более сложному:

Проверяем предохранитель (F-7 с напряжением 30 А), который отвечает не только за систему обогрева, но и за работу: прикуривателя, обогрева зеркал, подсветки бардачка, омывателя фар. Поэтому при перегорании этого предохранителя отказываются работать все вышеперечисленные приборы. Если он исправен, движемся дальше по цепи.
Включаем зажигание автомобиля и переключаем регулятор скорости в положение 1, 2, 3 по порядку. Если ни на одном из этих положений вентилятор не заработал, движемся дальше.
Если электродвигатель отопителя включается после прогрева двигателя автомобиля, то проблема заключается в неисправном реле зажигания. Решается заменой реле.
Если электродвигатель отопителя отказывается работать при любых режимах, остаётся одна неисправность — это сам моторчик печки.

Процесс демонтажа мотор-вентилятора

Для окончательного вердикта подадим «+» напрямую на моторчик, сняв для этого клемму плюсового провода с моторчика. Если мотор не ожил, последнее, что можно попробовать — это попробовать зачистить место под креплением массы на электродвигателе. Нередко это место окисляется и контакт ослабевает.

Заключение

В том случае, когда вы самостоятельным образом не можете заменить или проверить исправность датчика температуры охлаждёнки, следует обратиться в сервисный автоцентр, где вам предоставят соответствующие услуги.
Опытные автолюбители часто не прибегают к услугам СТО, а сами производят замену устройства. Но это имеет место лишь в том случае, когда воитель имеет навыки автомеханика и хорошо понимает все схемы расположения узлов и деталей двигателя.
К сожалению, многие проблемы, возникающие в жизни автомобилиста нельзя решить самостоятельным способом, поэтому часто приходится пользоваться услугами профессионалов.
