Замена стабилизатора поперечной устойчивости ваз 2107: принципы работы и конструкция, порядок замены

Замена шаровых опор

Схема работы (как и все прочие) начинаются с очистки деталей от присохшей грязи. Нужно взять за правило очищать все элементы внизу машины, перед началом диагностики и ремонта. Удобнее всего это делать вначале струей воды из сопла переносной автомойки, а затем высушить сжатым воздухом.

Для замены шаровых опор вначале снимаем колеса ВАЗ 2107.

Домкрата для нагрузки нижней части подвески упирают в нижний рычаг, имитируя «нагрузку» на подвеску.

Выворачивают гайку пальца шаровой (например, верхней).
Специальным выпрессовывателем разъединяют поворотный кулак и палец опоры;
Выворачивают шаровую опору и извлекают её в защитном чехле.
Ставится новая опора, и сборка происходит в обратном порядке.

Так же происходит замена нижней опоры. После этого поддомкрачивают автомобиль с другой стороны и производят замену шаровых на другой стороне подвески.

После этого необходимо провести регулировку развала-схождения колёс, это надо проделать на станции техобслуживания на специальном стенде.

Напомним, что сайлент-блок – это соединительный элемент в подвеске ВАЗ 2107, да и любой другой «классики», имеющий упругий вкладыш из полиуретана или резины для того, чтобы смягчать толчки подвески и колебания. Эти детали воспринимают на себя большие ударные нагрузки.

На рисунке показана схема крепления сайлент-блока нижнего рычага.

Из – за этого сайлент-блоки способны к износу, в результате чего расстраивается развал – схождение. Менять сайлент – блоки желательно через каждые 50-100 тысяч км. Пробега.

Замена втулок стабилизатора

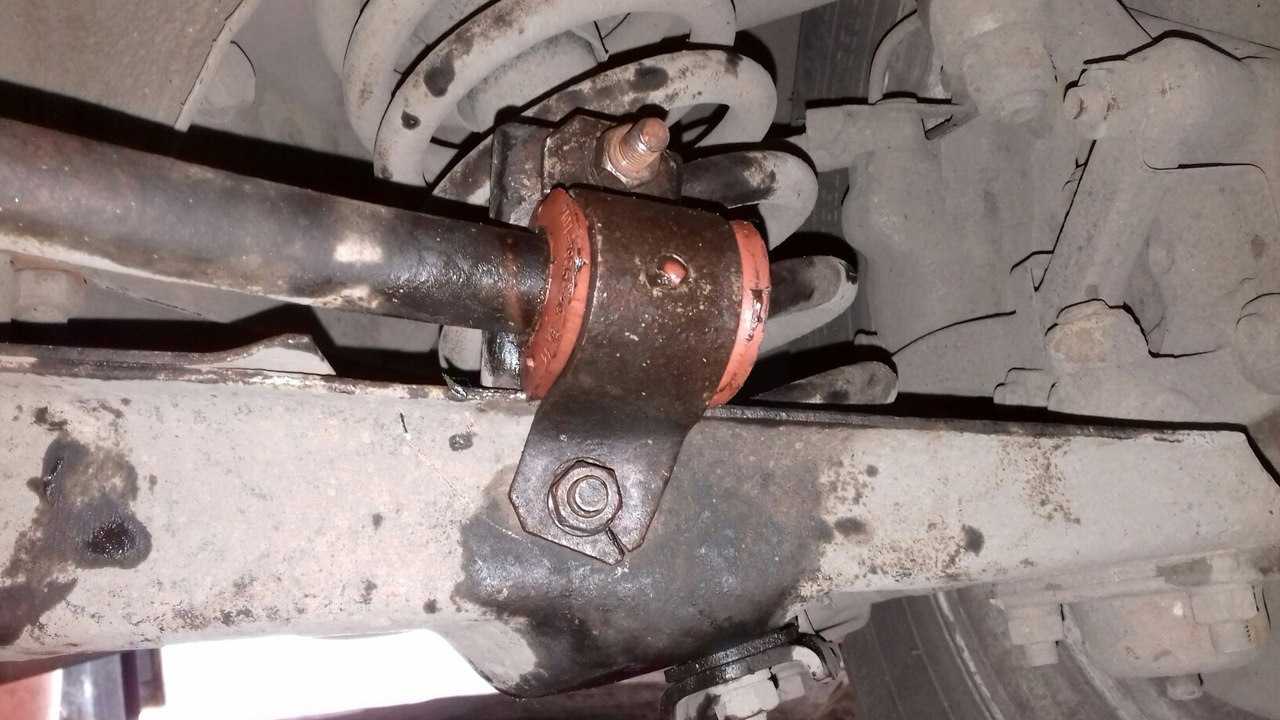

Порядок замены наружных втулок следующий:

Важно: гайки следует откручивать аккуратно, чтоб не сломать шпильки крепления кронштейнов. В противном случае их придется высверливать и заменять болтами. Чтобы открутить проблемную гайку, необходимо откручивать ее постепенно, двигая ключом вперед-назад

Чтобы открутить проблемную гайку, необходимо откручивать ее постепенно, двигая ключом вперед-назад.

Важно: если автомобиль установлен на неровной площадке, после откручивания кронштейнов стабилизатор может «выстрелить» и нанести травмы.

Для замены внутренних втулок необходим демонтаж стабилизатора поперечной устойчивости. Для этого придется открутить кронштейны во всех четырех местах крепления.

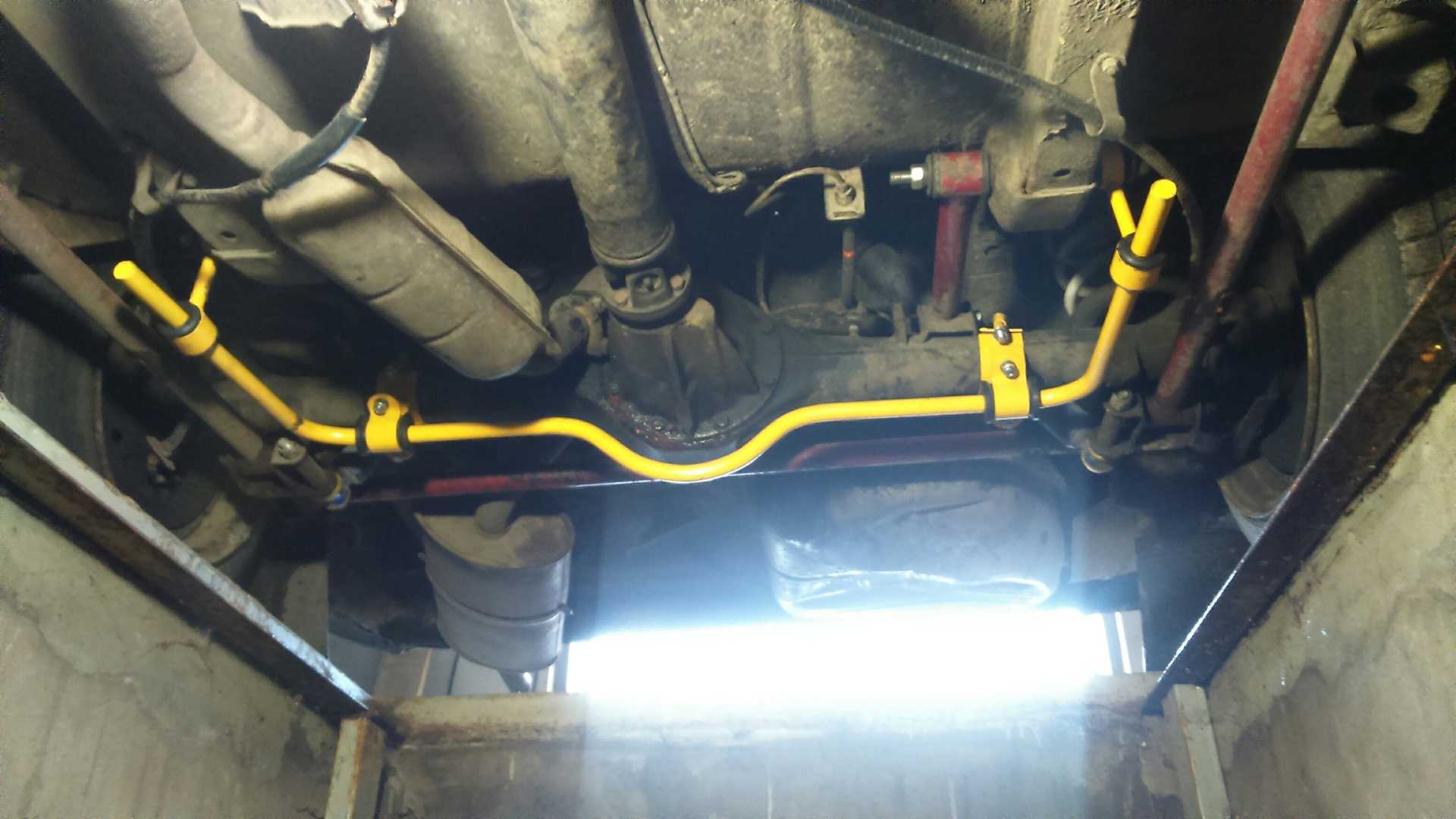

В задней подвеске роль стабилизатора выполняет поперечная тяга ВАЗ 2107. Если же требуется дополнительно увеличить устойчивость автомобиля, необходимо провести тюнинг, установив задний стабилизатор поперечной устойчивости.

Для работы нужны болгарка, сварочный аппарат, паяльная лампа, дрель, тиски.

Добро пожаловать! Стабилизатор поперечной устойчивости – предназначен для гашения колебаний, он устанавливается во многих автомобилях, такие машины как ВАЗ 2110, приоры и т.д. этому не исключение, принцип работы его заключается в следующем, когда автомобиль въезжает в поворот стабилизатор работает на скручивание и благодаря чему, пытается как можно быстрее вернуть автомобиль в первоначальное положение, благодаря этому машина не опрокидывается на бок и тем самым стоит более устойчивее на дороге, чем без стабилизатора, всего их в автомобиле два, один стабилизатор стоит в передней подвески (Который мы и разбираем), а второй в задней (Поперечная штанга) если Вы хотите узнать как производиться замена заднего стабилизатора на классическом автомобиле, то в таком случае перейдите на статью: «Замена реактивных тяг на автомобилях», в которой всё и описано подробно, в пункте 3.

Примечание! Чтобы осуществить замену стабилизатора в передний части, снять колёса нужно будет, вывесить полностью всю переднюю часть (Потому что если только одну сторону поднимите и начнёте отворачивать стабилизатор, он будет скручен и может выстрелить, тем самым повредив Вас, поэтому добейтесь того, чтобы передняя часть автомобиля во время замены стабилизатора была как можно ровнее) ну и отвернуть гайки которые стабилизатор крепят, кстати в нижней части снимать защиту ещё придётся, это тоже учитывайте и сразу думайте о том, как инструменты Вам будут нужны для осуществления замены!

Где находится стабилизатор поперечной устойчивости? Он расположен в нижней части и прикручен в центральной части к лонжерону, а по бокам стабилизатор к нижним рычагам крепится, сам стабилизатор снимается легко, но добраться до него очень не удобно особенно если смотровой ямы нет, всего он крепится на восьми гайках, если быть точнее, то эти гайки крепят металлические пластины (Все пластины на фото ниже красными стрелками указаны) в то время как сами пластины уже и удерживают стабилизатор, под каждыми пластинами располагаются резиновые втулки, не допускайте того чтобы они были сильно изношены (Потресканы, резина своё свойство потеряет и станет жёстко и так далее), потому что из-за этого подвеска начинает неправильно работать, кроме того появляются скрипы в тех районах, стуки и тому подобное (А это уже как минимум не приятно и как максимум, другие люди которые будут садиться в Ваш автомобиль будут считать его неисправным, что очень не приятно), поэтому старайтесь за всеми элементами ходовой части следить и по возможности убирайте все неисправности как можно быстрее.

Когда нужно менять стабилизатор поперечной устойчивости? Если автомобиль довольно долгое время уже ездит и стабилизатор не менялся за всё это время (К примеру уже лет 10-15 прошло, за это время металл слабеет и становится не столь прочным) то мы рекомендуем его отправить под замену, он меняется ещё при механических дефектах, трещины, деформации и тому подобные повреждения на стабилизаторе не допускаются и казалось бы всё по сути, но нет, есть ещё один самый главный признак по которому стабилизатор нужно будет отправлять под замену, это выработка, она образуется со временем, на фото ниже эта выработка на стабилизаторе очень четко видна (Особенно взгляните на фото и посмотрите как металл сжат там), так вот из-за этой выработки, новых втулок будет хватать на очень короткий период, поэтому если она и Вас такая же большая, то стабилизатор нуждается в замене.

Замена втулок и стабилизатора поперечной устойчивости на ВАЗ 2101-ВАЗ 2107

Причины поломки

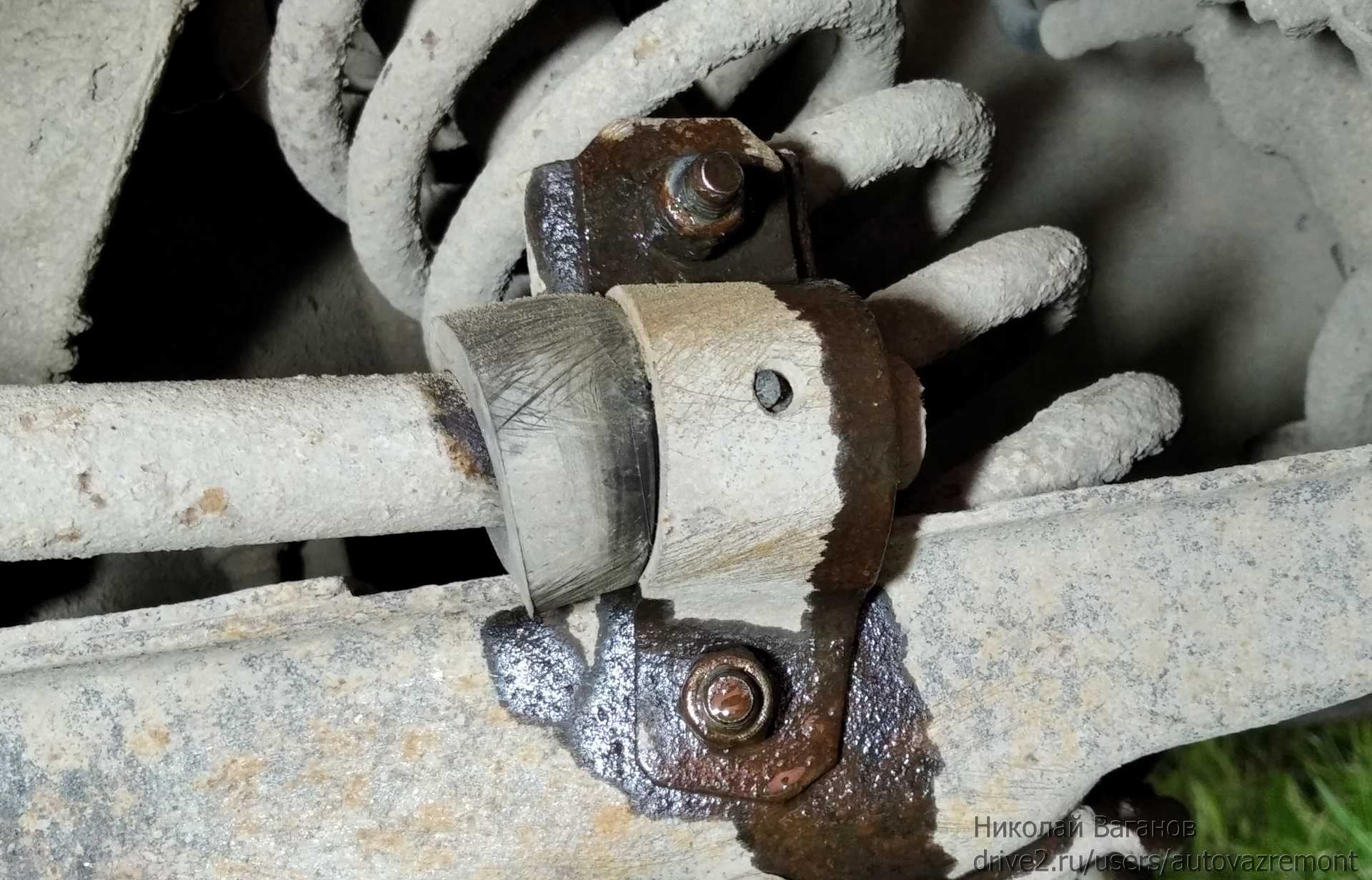

Физический износ. Большинство автомобилей (особенно отечественных) изначально комплектуются резиновыми поперечными втулками, срок службы которых невелик. Уже через 2–3 года они полностью вырабатывают свой ресурс, покрываются трещинами и разваливаются (именно по этой причине предусмотрительные автовладельцы сразу после покупки меняют резиновые втулки на полиуретановые).
Химическое воздействие. Поскольку втулки расположены недалеко от колёс, на них регулярно попадают противогололёдные химикаты, воздействие которых существенно сокращает срок службы резиновых втулок.
Механическое воздействие. Если автомобиль постоянно эксплуатируется на дорогах, качество которых оставляет желать лучшего, даже надёжные полиуретановые втулки не прослужат долго (поскольку в таких условиях на них действует повышенная сила трения и они постоянно подвергаются сильным ударам).

Усиление стабилизирующей тяги

Некоторые владельцы «классики» ВАЗ, любящие всячески усовершенствовать свою машину, добрались и до стабилизирующего узла. Есть мнение, что автомобиль лучше ведет себя на дороге, если установить двойной стабилизатор на ВАЗ 2101-07. Такая модернизация улучшает управляемость авто, так как жесткость не позволяет ему раскачиваться и отклоняться от траектории.

Чтобы реализовать усиление стабилизатора, необходимо купить такие детали:

тягу стабилизатора;
комплект резиновых втулок;
4 кронштейна, предназначенные для крепления к рычагу.

Новую тягу нужно сразу же подрезать на 80 мм с каждой стороны. Затем снять «родную» штангу вместе с кронштейнами. Дальнейшие шаги — согласно инструкции:

Снять с «родной» тяги крайние втулки и почистить концы.
Надеть на новую штангу 2 средних втулки таким образом, чтобы они совпали с кронштейнами на старой. Крайние резинки натянуть на концы тяги.
На старый стабилизатор натянуть дополнительные резинки, совпадающие с крайними на новом.
Сложить тяги вместе и скрутить их кронштейнами, накладываемыми на дополнительные втулки с обеих сторон.
Поставить усиленный стабилизатор на автомобиль.

О выборе реактивных тяг

Тяги «Трек»

Продукция пользуется большой популярностью у владельцев «семёрок». Эти тяги отличаются высокой надёжностью и высокой ценой, которая начинается от 2100 рублей за комплект.

Реактивные тяги «Трек» отличаются высокой надёжностью и высокой ценой

Основным отличием «Трека» являются головки для втулок. Они, во-первых, большие, а во-вторых, крепятся к штангам с помощью сварки. А ещё сайлентблоки на «Треках» делаются из особо плотной резины, что значительно продлевает срок их службы.

Читать далее: Новый Форд Мондео 2017-2018 комплектации и цены фото технические характеристики отзывы

Тяги «Кедр»

Тяги «Кедр» имеют демократичную цену и посредственное качество

По качеству «Кедр» несколько уступает «Треку». Особенно это касается втулок и сайлентблоков. Всё это изнашивается довольно быстро, а следовательно, и менять их придётся чаще. Но есть и хорошая сторона — демократичная цена. Комплект тяг «Кедр» можно приобрести за 1700 рублей.

Тяги «Белмаг»

При всей простоте и надёжности тяг «Белмаг» у них есть один существенный недостаток: их не так-то просто найти в продаже. С каждым годом они всё реже и реже встречаются на прилавках магазинов автозапчастей. Но если автовладельцу всё-таки удастся их отыскать, то его можно поздравить, поскольку ему досталось надёжное изделие по разумной цене. Стоимость тяг «Белмаг» начинается от 1800 рублей за комплект.

Сегодня найти в продаже тяги «Белмаг» не так-то просто

Так что же выбрать водителю из всего вышеперечисленного?

Ответ прост: единственным критерием выбора реактивных тяг является толщина кошелька автовладельца. Если человек не стеснён в средствах, оптимальным вариантом будет покупка тяг «Трек». Да, они стоят дорого, однако их установка позволит надолго забыть о проблемах с подвеской. Если денег недостаточно — имеет смысл поискать на прилавках продукцию . Ну а если эта затея не увенчается успехом, остаётся третий вариант — тяги «Кедр», которые продаются повсеместно.

Здесь же следует сказать пару слов о подделках. Зная о том, что автовладельцы чаще всего выбирают продукцию трёх вышеуказанных фирм, недобросовестные производители сейчас буквально завалили прилавки подделками. Причём в некоторых случаях подделки выполнены настолько искусно, что выявить их может только специалист.

Нижний рычаг передней подвески ВАЗ 2107

Автомобиль ВАЗ 2107, а в народе его просто «Семёрка», является последним заднеприводным представителем из модельного ряда популярного отечественного производителя. В отличие от переднеприводных автомобилей, здесь передняя подвеска имеет меньше деталей, поэтому её диагностику и ремонт проводить намного проще и со всем справиться можно самостоятельно, не привлекая дорогостоящих специалистов.

«Семёрка» имеет независимую переднюю подвеску, основными деталями которой являются два рычага: верхний и нижний. Нижний рычаг соединяет между собой ступицу или поворотный кулак с кузовом автомобиля. За счёт рычагов передней подвески, колёса удерживаются в вертикальном положении, а также гасятся поперечные силы, возникающие во время движения автомобиля.

Корпус нижнего рычага

Нижний рычаг фиксируется на поперечине подвески, которая крепится на передних лонжеронах. На нём закреплена шаровая опора, а также нижним краем опирается пружина. Всё это затрудняет замену этого элемента подвески, но справиться с такой задачей своими руками сможет даже начинающий автолюбитель. Достаточно определить причину поломки, после чего действовать согласно разработанным правилам и рекомендациям специалистов.

Шаровая опора

Непосредственно на нижнем рычаге надёжно зафиксирована шаровая опора. Это шарнирный элемент, который соединяет между собой рычаг и ступицу

Шаровая опора принимает на себя все удары, возникающие при попадании колеса на неровности дороги, поэтому её прочности уделяется особое внимание

Исправные шаровые опоры ограничивают раскачивание колеса в вертикальном направлении, но при этом позволяют ему свободно перемещаться в горизонтальной плоскости. При поломке шаровой опоры колесо самопроизвольно выворачивается и если это произошло на ходу, то может привести к аварии.

Этот элемент представляет собой шарнир, основной деталью которого является шаровый шток, с одной его стороны есть шар, с другой — резьба. Шток надёжно запрессовывается в проушину с пластиковым вкладышем, после чего вся конструкция закрывается пыльником, чтобы не допустить попадания в места трения влаги и пыли. Современные производители обычно используют прозрачные пыльники, что позволяет оценить состояние шарнира, не снимая этот элемент.

Так как шаровая опора является очень важной и ответственной деталью подвески, при необходимости её замены, приобретать надо только качественные изделия. Одними из самых надёжных и популярных производителей шаровых опор являются такие торговые марки: «ТРЕК», «КЕДР», «БЕЛМАГ», LEMFORDER (немецкая фирма). Кроме этого, любой крупный производитель предлагает усиленные варианты таких деталей, их ещё называют спортивными: «Трек-спорт», «Кедр-триал-спорт» и т.д

Кроме этого, любой крупный производитель предлагает усиленные варианты таких деталей, их ещё называют спортивными: «Трек-спорт», «Кедр-триал-спорт» и т.д.

Сайлентблок

Сайлентблок представляет собой деталь, которая позволяет рычагу поворачиваться на оси. Состоит он из двух металлических втулок, между которыми находится резиновая вставка.

Современная промышленность предлагает сайлентблоки из резины и полиуретана. Сейчас в основном все переходят на полиуретановые сайлентблоки, так как они имеют больший срок службы, но и стоимость у них в несколько раз выше, чем у резиновых аналогов.

Замена на ВАЗ 2107 резиновых сайлентблоков на полиуретановые позволяет:

уменьшить деформации, возникающие в подвеске;
улучшить управляемость автомобилем;
убрать выжимание, которое свойственно резиновым изделиям;
снизить шум и вибрации, возникающие во время движения.

Болт крепления оси

Ось нижнего рычага при помощи двух болтов жёстко соединена с балкой, зафиксированной на передних лонжеронах. На оси подвижность нижнего рычага обеспечивается за счёт наличия сайлентблоков.

Снятие верхнего рычага передней подвески ВАЗ необходимо в трех случаях:

Замена рычага.
Замена сайлентблоков.
Замена оси рычага.

Порядок снятия рычага таков:

Установить автомобиль на подъемник или смотровую яму.
Демонтировать колесо, используя баллонный ключ и домкрат (последний нужен только на яме).
Снять болт, крепящий кронштейн переднего бампера.
Отсоединить верхнюю шаровую опору, открутив самоконтрящуюся гайку и болты крепления.
Открутить самоконтрящуюся гайку оси рычага, удерживая ось ключом.
Вынуть ось.
Снять верхний рычаг.

Снятие и установка пружины передней подвески Chevrolet Niva

Инструменты:

Гаечный ключ накидной прямой 13 мм (2 шт.)
Гаечный ключ рожковый 13 мм
Гаечный ключ рожковый 14 мм
Гаечный ключ накидной прямой 17 мм (2 шт.)
Гаечный ключ накидной прямой 19 мм
Гаечный ключ накидной прямой 24 мм
Домкрат подкатной
Вороток под торцовую насадку 3/4
Насадка на вороток 13 мм
Насадка на вороток 14 мм
Насадка на вороток 19 мм
Насадка на вороток 24 мм
Стяжки пружин

Детали и расходники:

Пружины передней подвески
Проставка пружин
Чашка пружин
Изолента

Примечания:

Заменяйте пружину при наличии у нее механических повреждений или значительной осадки. Признаки осадки: ухудшение плавности хода, частые пробои подвески; видимый перекос передней части автомобиля или значительная разница по высоте передней и задней частей, появившаяся в процессе эксплуатации; сильно выраженные следы соударения витков пружины.

По длине под нагрузкой 6276 Н (640 кгс) пружины разделяются на две группы: группа А – длина больше 192 мм; группа В – длина равна или меньше 192 мм.

Пружины имеют маркировку краской по наружной стороне витков: группа А – белой краской или без маркировки; группа В – черной. На передней и задней подвесках должны быть установлены пружины одного класса. Если на задней подвеске установлены пружины группы А, то установка пружин группы В на переднюю подвеску недопустима. Возможна (но крайне нежелательна) установка пружин группы А на передней подвеске, если на задней установлены пружины группы В.

На автомобиль слева и справа устанавливайте пружины одной группы.

Пружины меняйте парами и вместе с прокладками.

Предупреждения:

Снимайте и устанавливайте пружины, с максимальной осторожностью, во избежание «выстреливания» пружины из узла подвески и получения травм. Предлагаемый способ снятия пружины, без специальных приспособлений, требует определенных навыков. Оптимальным при снятии и установке пружин является применение каких-либо универсальных стяжек пружины, из числа имеющихся в свободной продаже

Если установить стяжки на пружину, не зацепляя их за последние витки, и максимально стянуть пружину, ее установка значительно облегчится

Оптимальным при снятии и установке пружин является применение каких-либо универсальных стяжек пружины, из числа имеющихся в свободной продаже. Если установить стяжки на пружину, не зацепляя их за последние витки, и максимально стянуть пружину, ее установка значительно облегчится.

1. Снимите колесо.

2. Ослабьте гайку оси нижнего рычага.

3. Отверните гайку болта нижнего крепления амортизатора и извлеките болт.

4. Отверните две гайки скобы подушки стабилизатора и снимите скобу.

5. Поддомкратив подвеску до освобождения ограничителя хода сжатия, отверните три гайки болтов крепления шаровой опоры и выньте болты.

6. Плавно опуская рычаг, освободите пружину и снимите ее.

7. Снимите верхнюю прокладку пружины.

8. Снимите нижнюю прокладку пружины.

9. При необходимости снимите ограничитель хода сжатия.

10. Установите снятые детали в порядке, обратном снятию.

Примечания:

Гайку оси нижнего рычага затягивайте, когда подвеска будет нагружена массой автомобиля (на смотровой канаве или эстакаде). При работе на подъемнике, подставьте под нижний рычаг опору и слегка опустите автомобиль (при работе на площадке, поднимите рычаг домкратом) так, чтобы положение рычагов примерно, соответствовало их положению под нагрузкой.

Используйте чашки, чтобы продлить жизнь проставок.

Перед установкой пружины, крепим к ней верхнюю прокладку изоляционной лентой.

При установке пружины, торец ее нижнего витка должен упереться через пластиковую прокладку, в от-бортовку нижней опорной чашки. Дальнейшую установку проводим в обратной последовательности.

11. После замены пружины, проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, имеющих специальное оборудование.

В статье не хватает:

Фото инструмента
Фото деталей и расходников
Качественных фото ремонта

О модернизации реактивных тяг

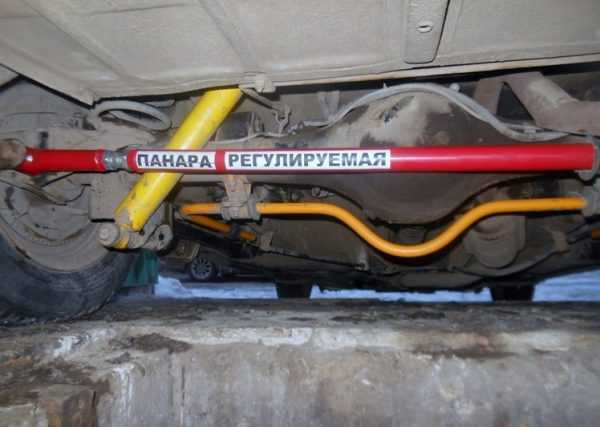

Иногда водители решают самостоятельно повысить надёжность подвески ВАЗ 2107 и продлить срок её службы. С этой целью они модернизируют реактивные тяги. Обычно под модернизацией тяг подразумевают две операции. Вот они:

установка сдвоенных реактивных тяг;
установка усиленных реактивных тяг.

Сдвоенные тяги

Чаще всего водители устанавливают на ВАЗ 2107 сдвоенные тяги. Причина очевидна: для этой процедуры с тягами не приходится делать практически ничего. Просто приобретается не один, а два комплекта тяг, устанавливаемых на штатное место возле задней оси «семёрки». Плюс приобретаются не обычные, а удлинённые крепёжные болты, на которых и держится вся эта конструкция.

Установка сдвоенных тяг на ВАЗ 2107 повышает общую надёжность подвески

Очевидным преимуществом такой модернизации является повышение надёжности подвески: даже если одна из тяг оборвётся во время езды, автомобиль вряд ли потеряет управление и у водителя всегда будет шанс вовремя заметить проблему и остановиться (обрыв реактивной тяги практически всегда сопровождается сильнейшим стуком по днищу машины, не услышать этого просто невозможно).

Усиленные тяги

Если автомобиль эксплуатируется в экстремальных условиях и ездит преимущественно по грунтовым дорогам или по дорогам с очень плохим асфальтом, автовладелец может установить на него усиленные реактивные тяги. Как правило, такие тяги водители изготавливают самостоятельно. Но в последнее время и крупные производители начали предлагать усиленные тяги собственного производства.

На усиленных штангах есть гайки, позволяющие менять длину штанги и регулировать жёсткость подвески

Разумеется, за повышенную надёжность водителю придётся заплатить: стоимость комплекта тяг «Трек-Спорт» начинается от 2600 рублей.
