Замена шаровой опоры ваз 2109, 2114

Процедура замены

Итак, ваша шаровая опора уже не может выполнять свои прямые обязанности, потому ее требуется заменить. Сейчас поговорим о том, как именно выполняется подобный ремонт.

Для начала вооружитесь набором инструментов и материалов, куда входит:

• Башмаки;
• Сухая ветошь;
• Набор головок;
• Набор накидных ключей;
• Домкрат;
• Смазка литол (можно заменить на графитную смазку);
• Новые шаровые опоры;
• Переноска со светом (требуется, если в гараже темно или ремонт затянулся до вечера).

Теперь можно приступать непосредственно к ремонту

Здесь важно соблюдать определенную последовательность ваших действий. Она позволит не допустить распространенные ошибки, а также грамотно собрать узел обратно после замены старых опор.

1. Заедьте на смотровую яму или поднимите машину с помощью подъемника. Поскольку речь идет о самостоятельном ремонте, вряд ли у вас окажется собственный подъемник. Потому обойдется простой смотровой ямой.
2. Заглушите мотор, включите ручной тормоз до упора и застопорите колеса при помощи блокировочных башмаков.
3. Залезайте под автомобиль и накидными ключами откручивайте фиксирующий болт пальца опоры, расположенный на ступице.
4. Монтировкой крайне аккуратно снимают опору с ее места установку.
5. Накидным ключом на 17 миллиметров откручиваются два болта с кронштейна. Они отмечают за крепление нижней части опоры к найденному кронштейну.
6. По сути, шаровая опора с вашего автомобиля теперь может упасть на пол. Это вполне нормально, но только берегите ноги.
7. Запомните, что шаровые опоры являются исключительно одноразовыми элементами автомобиля. Это говорит о невозможности ее ремонта ни при каких условиях. Любые советы на этот счет будут напрасной тратой вашего времени. Просто купите новые опоры и все.
8. Избавьтесь от старой опоры.
9. Не лишним будет в это же время проверить тормозные колодки, их текущее состояние. Если вы отыскали признаки неисправности, обязательно параллельно выполните замену колодок.
10. Проинспектируйте кронштейн. Если он цел, не имеет следов износов, тогда оставляйте его на месте. Если состояние подозрительное, лучше заменить. Это касается и сайлентблоков. Они также могут износиться и выдавать характерный стук при движении автомобиля. Потому не лишним будет заменить и этот элемент, раз вы уже разобрали узел.
11. Смазкой обработайте седло наконечника вашей ступицы, что позволит в будущем намного проще извлечь элемент в процессе ремонта.
12. Поставьте новую опору на место старой шаровой опоры.
13. Соберите узел в обратной последовательности, проверьте автомобиль в действии.
14. Если при проезде неровностей машина ведет себя тихо, вы совершенно правильно определили причину шума, а также сумели грамотно заменить шаровую опору.

Замена шаровой опоры ВАЗ 2109

Шаровой опорой называют деталь подвески, которая обеспечивает жесткое и в то же время подвижное крепление ступицы колеса с рычагами подвески автомобиля. На шаровую опору приходится большинство нагрузок, именно поэтому она является расходным материалом и подвергается замене довольно часто.

Диагностика неисправности.

Чтобы определить неисправность шаровой опоры, достаточно прислушаться к стукам подвески при движении автомобиля по неровностям дорожного покрытия. В идеале, никаких стуков не должно быть, но если шаровая опора неисправна, то при движении на относительно большой скорости по выбоинам можно услышать довольно неприятный звук, который говорит о возникновении люфта между шарниром, рычагом и ступицей колеса.

Чтобы убедиться в этом факте, можно проделать несложный тест, который не представляет собой ничего сложного. Для этого установите под задние колеса противооткатные упоры, а переднее колесо, откуда исходит шум, поднимите с помощью домкрата. Теперь возьмитесь за него двумя руками по вертикали и попробуйте покачать в горизонтальной оси. Для чистоты эксперимента рекомендуется попросить напарника в этот момент выжать педаль тормоза. Если колесо будет качаться в сопровождении небольшого люфта, то шаровая опора нуждается в замене.

Настоятельно не рекомендуется тянуть с этим процессом. Дело в том, что изношенная шаровая опора может создать неприятности для водителя при прохождении поворота. Как правило, она ломается и нарушает крепление ступицы с рычагом. Таким образом, колесо выворачивает вместе с рычагами, и автомобиль становится неуправляемым. В лучшем случае можно ограничиться ремонтом подвески, в худшем – попасть в ДТП.

Как поменять шаровую на ВАЗ 2109?

После обнаружения всех признаков неисправности, можно приступать к замене элемента. Данная операция не представляет собой ничего сложного, а потому под силу любому водителю, который имеет стандартный набор инструментов и место проведения соответствующего ремонта.

Прежде всего, необходимо приобрести соответствующую шаровую опору. Самое главное в этом деле – это избавить себя от покупки бракованной детали. В первую очередь, обратите на цену изделия. Она не должна быть слишком низкой. Для экономии на материалах, производители изготавливают такие шаровые из всякого хлама, в результате чего, получается шарнир, который подлежит замене уже через месяц эксплуатации. Самая известная и проверенная фирма – «Трек». Если имеется возможность – покупайте шаровые опоры именно этой фирмы.

Порядок действий:

1. Сорвите колесные болты и поднимите колесо при помощи домкрата. Далее нужно полностью открутить болты и снять колесо. Для удобства рекомендуется заранее повернуть колесо в противоположную сторону от проведения работы.
2. Теперь необходимо найти соединение шарового шарнира с рычагами. Оно располагается в нижней части подвески. Обработайте это место при помощи щетки по металлу и жидкостью WD-40.
3. Открутите гайку пальца, но не полностью. При помощи съемника выдавите шаровую опору из ступицы. После появления соответствующего щелчка, вытащите съемник и до конца выкрутите гайку крепления пальца.
4. Теперь открутите крепление шаровой опоры на рычагах и снимите ее. Установите на ее месту новую деталь и затяните гайки крепления.
5. Забейте под пыльник новой шаровой опоры порцию смазки и установите ее в обратном порядке. В этот раз, при установке применение съемника совершенно не обязательно, так как палец можно затянуть при помощи гайки.
6. Дальнейшая сборка производится в обратном порядке.

На этом замена шаровой опоры завершена. Желаем вам удачи на дорогах!

Диагностика неисправности.

Чтобы определить неисправность шаровой опоры, достаточно прислушаться к стукам подвески при движении автомобиля по неровностям дорожного покрытия. В идеале, никаких стуков не должно быть, но если шаровая опора неисправна, то при движении на относительно большой скорости по выбоинам можно услышать довольно неприятный звук, который говорит о возникновении люфта между шарниром, рычагом и ступицей колеса.

Чтобы убедиться в этом факте, можно проделать несложный тест, который не представляет собой ничего сложного. Для этого установите под задние колеса противооткатные упоры, а переднее колесо, откуда исходит шум, поднимите с помощью домкрата. Теперь возьмитесь за него двумя руками по вертикали и попробуйте покачать в горизонтальной оси. Для чистоты эксперимента рекомендуется попросить напарника в этот момент выжать педаль тормоза. Если колесо будет качаться в сопровождении небольшого люфта, то шаровая опора нуждается в замене.

Настоятельно не рекомендуется тянуть с этим процессом. Дело в том, что изношенная шаровая опора может создать неприятности для водителя при прохождении поворота. Как правило, она ломается и нарушает крепление ступицы с рычагом. Таким образом, колесо выворачивает вместе с рычагами, и автомобиль становится неуправляемым. В лучшем случае можно ограничиться ремонтом подвески, в худшем — попасть в ДТП.

Шаровые опоры ВАЗ 2114: замена и диагностика

В этой статье мы расскажем о том, как произвести ремонт подвески на автомобиле ВАЗ 2114, а конкретнее – о замене шаровых опор. Это элементы, которые выходят из строя чаще всего, несмотря на то, что они являются практически вечными. Если судить по инструкция к применению. Но на срок службы шаровых опор влияет манера езды автомобилиста, качество дорожного покрытия, а самое главное – первоначальное качество изделия. К сожалению, все чаще можно встретить на рынке некачественный товар, восстановленный, который прослужит очень мало. Существует мнение, что восстановленные шаровые опоры могут работать еще довольно долго. Но есть ли смысл в восстановлении такого простого и довольно дешевого механизма?

Стоимость шаровой опоры на автомобиль ВАЗ 2114, а также на большинство переднеприводных моделей, составляет не более 500 рублей. Причем за такую цену вы приобретете очень качественный товар. Но давайте ближе к теме статьи, а именно – к проведению ремонта подвески автомобиля.

1. Диагностика неисправности шаровой опоры
2. Подготовка к замене и инструменты
3. Проведение замены

Диагностика неисправности шаровой опоры

Выявить поломку довольно просто, для этого вам потребуется всего лишь сесть на переднее сиденье автомобиля. В том случае, если появится своеобразный хруст со стороны подвески, можно говорить о неисправности именно шаровой опоры ВАЗ 2114.

Даже не нужно пытаться искать какие-либо иные причины, неисправность именно в этом шарнире. Причем хруст своеобразный может наблюдаться и при медленном движении автомобиля. При разгоне он обычно пропадает, но это зависит от степени износа механизма.

А второй способ диагностики заключается в том, чтобы руками подергать колесо автомобиля в вертикальной плоскости. Если имеется поломка, то вы обязательно услышите хруст.

Аналогичное явление и при использовании монтировки. Ее необходимо установить между рычагом подвески и ступицей колеса. Если резко двигать монтировкой, можно услышать все тот же противный звук.

Для верности можно даже загнать автомобиль на смотровую яму или эстакаду. Возьмитесь за рычаги подвески и несколько раз дерните их вниз. Хороший стук, как говорится, выйдет наружу. А если положить ладонь на корпус шаровой опоры ВАЗ 2114, то можно почувствовать небольшую вибрацию изнутри.

Подготовка к замене и инструменты

Для проведения ремонта вам потребуются следующие инструменты:

1. Съемник шаровых опор. Цена такого инструмента составляет порядка 350-400 рублей. Советую вам приобрести его, так как он обязательно пригодится вам в будущем.
2. Стандартный набор ключей и отверток.
3. Смазка типа «Литол».
4. Домкрат и надежные опоры.
5. Противооткатные упоры , которые подставляются под задние колеса для недопущения скатывания автомобиля.

Вот и все, теперь необходимо подготовить автомобиль к ремонту. Для этого нужно установить противооткатные упоры, ослабить болты крепления колес, поднять ремонтируемых сторону при помощи домкрата и установить ее на опору. В качестве опоры можно использовать деревянные бруски, но нежелательно применять такие материалы, как кирпичи, шлакоблоки, и подобные. Они хрупкие и автомобиль попросту может упасть во время проведения ремонта. При необходимости проведите обработку всех резьбовых соединений проникающей смазкой типа WD-40.

Проведение замены

Теперь настал ответственный момент, необходимо снять старую шаровую опору ВАЗ 2114 и на ее место установить новую. Сначала при помощи ключа на «19» выкручиваете гайку, которая крепит палец шаровой опоры к ступице переднего колеса. После этого необходимо установить съемник таким образом, чтобы небольшой шарик на его болте находился четко посередине пальца шарнира.

Аккуратно вкручиваете этот болт, покуда палец не сойдет со ступицы колеса. После этого необходимо ключом на «17» выкрутить болты, которыми произведено крепление обоймы шарнира к рычагу подвески автомобиля ВАЗ 2114. Вот и все, демонтаж закончен. Осталось теперь только поставить новый шарнир, который желательно предварительно смазать «Литолом». Признаться честно, я использовал для этой цели и смазку типа ШРУС.

Разницы особо и не заметил, шаровые опоры работают без проблем уже третий год

Обратите внимание на то, что при установке нового шарнира, возможно, придется под рычаг устанавливать несколько брусков из дерева, а кузов опускать, чтобы палец шаровой вошел в отверстие на ступице. Но эту работу можно выполнить при помощи хорошей монтировки. На этом ремонт окончен, удачи вам на дорогах и поменьше поломок!

На этом ремонт окончен, удачи вам на дорогах и поменьше поломок!

Замена шаровых на ВАЗ 2107 своими руками: видео инструкция

Прочитав эту статью, вы научитесь самостоятельно производить замену старых шаровых опор на новые у ВАЗ-2107. Если не отправлять время от времени авто на осмотр, эта непостоянная его часть принесет вам невеселый сюрприз прямо посреди дороги. Советуем подстраховаться и проверять состояние шаровых опор заранее.

Сколько стоит сегодня диагностика и замена запчастей на автомобиль? Недешево, и это только за «посмотреть». А периодичность обслуживания для ВАЗ-2107 необходима хотя бы 2 раза в год: перед зимним и летним сезоном. Поэтому учимся делать ее сами, без посторонней помощи.

Дело это не самое приятное, но крайне необходимое. У современных и старых авто разное устройство, поэтому у первых опоры более надежные.

При осмотре первым делом обратите внимание на опоры, а точнее, на наличие люфта у них. Первый способ проверки состоит в том, чтобы попытаться расшатать опоры руками. Если не получилось, значит, все в порядке

Второй способ заключается в фиксации монтировки между рычагом и краем шаровой, а потом отожмите немного к верху. Вы увидите место люфта. Этот небольшой зазор в будущем станет для вас головной болью, поэтому по возможности закупайте запчасти сразу же для верхних и нижних опор и становитесь на починку

Если не получилось, значит, все в порядке. Второй способ заключается в фиксации монтировки между рычагом и краем шаровой, а потом отожмите немного к верху. Вы увидите место люфта. Этот небольшой зазор в будущем станет для вас головной болью, поэтому по возможности закупайте запчасти сразу же для верхних и нижних опор и становитесь на починку.

Замена деталей подручными средствами не производится, поэтому обязательным делом проверьте у себя наличие следующих инструментов:

1. Стальная щетка.
2. Проникающую смазку или аналогичную жидкость, подходящую для модели ВАЗ-2107.
3. Шприц.
4. Рожковый ключ на 22, торцевой на 13 и рожковый на 7.
5. Съемник и смазку для опор.
6. Монтировка.
7. Разводной ключ.

Если вы надумали производить ремонт в смотровой яме, примите меры безопасности: поставьте страховку, ВАЗ-2107 должен быть в неподвижном состоянии. Осталось сделать самое главное – замена опор!

1. Первое, что нужно сделать – это снять колесо.
2. Второе – руль обязательно максимально выкрутить в требуемую сторону, т. е. если замена опоры справа, то и руль вправо.
3. Щеткой зачистите соединения опоры.
4. Смазкой обработайте все крепления, которые в процессе будут сняты.
5. Ключом 22 прокрутите гайки на 1-2 оборота.
6. Установите съемник для шаровых опор. Без съемника придется действовать монтировкой.

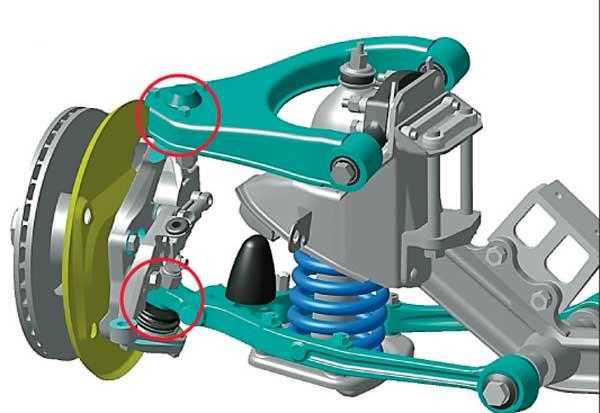

7. Обычно за один раз освобождаются обе шаровые опоры у ВАЗ-2107, но если какая-то из них все еще на месте, используйте молоток для выступа на кулаке.
8. После снимите гайку верхней опоры и достаньте ее из кулака.
9. Отвинтите крепление к рычагу и снимите ключом на 13 шаровую. Первое дело сделано!
10. Осмотрите рычаг при зачистке посадочного места опоры на наличие сколов и трещин.

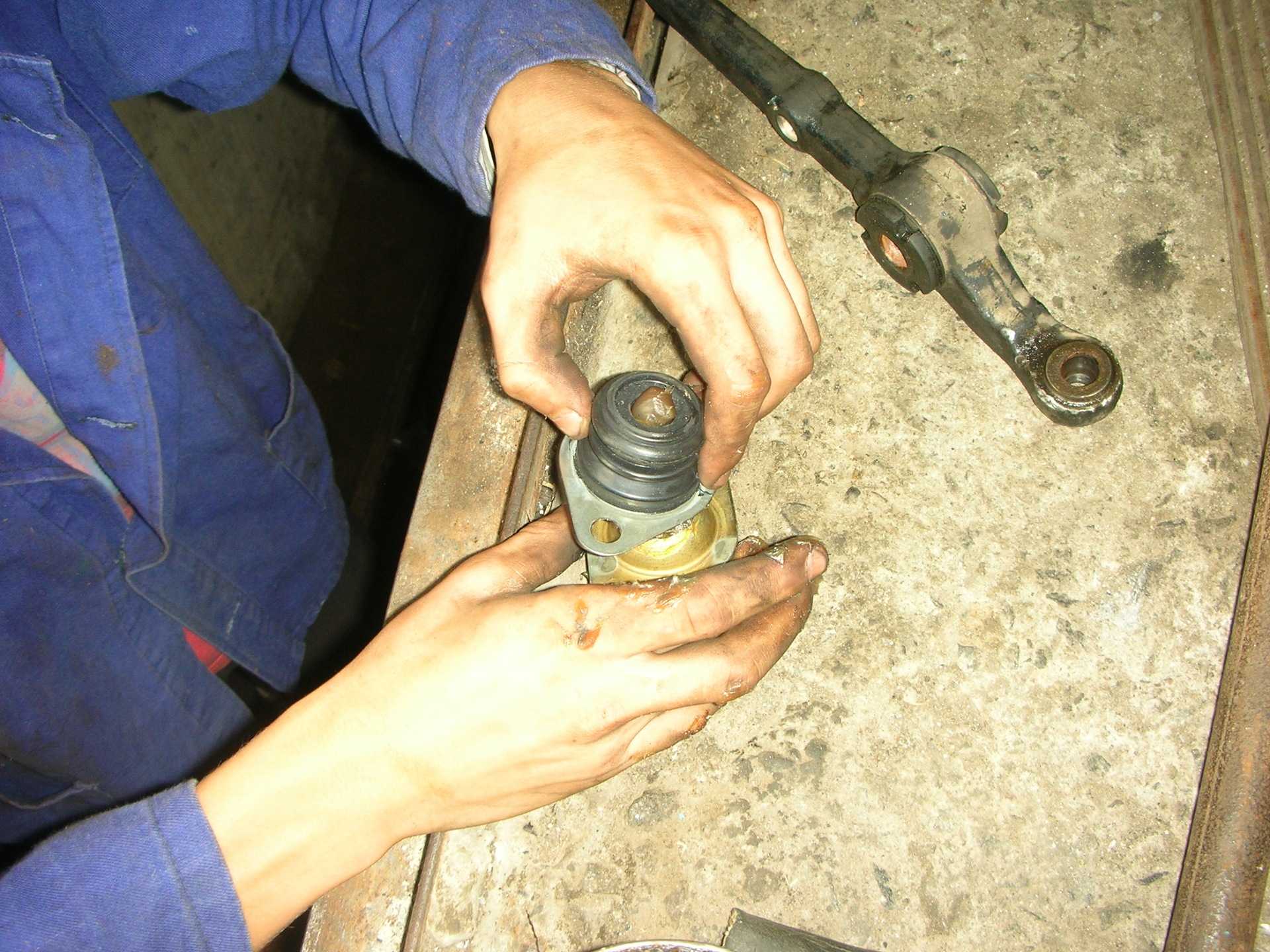

11. Не забудьте снять уплотнительную шайбу и вставьте ее в новую опору.
12. Вместе с ней поставьте пыльник и покройте ее смазкой для шаровых.
13. Вставьте уже ее в кулак и затяните крепежную гайку. Замена верхней шаровой опоры готова!
14. Снимите гайку у нижней опоры. Чтобы палец не прокручивался, закрепите ее монтировкой.
15. Если не получилось, вставьте разводной ключ между рычагом и кулаком, это удержит их от прокручивания.
16. Отсоедините шаровую от рычага.
17. Осмотрите все детали и произведите зачистку места шаровой опоры.
18. Ключом на 7 снимите заглушку у шаровой и проверьте присутствие смазки.
19. Если в шаровых нет смазки, примените шприц, предварительно сняв с него иглу.
20. Поставьте новую опору на место старой шаровой.

Замена опор на ВАЗ-2107 произведена! Всего 20 действий сэкономят вам время и деньги, а также в будущем упростят движение вашего друга. Из вышеописанного следует, что процесс замены – дело не самое тяжелое, но нужное. Машина должна быть всегда на ходу, а не в гараже.

Определение неисправности шаровой опоры ВАЗ-2109

Конструктивная простота придает шаровой опоре необходимую степень надежности с определенным ресурсом работы. Он может колебаться в диапазоне от 15 до 150 000 километров. Это зависит от стиля вождения и состояния дорог, на которых происходит эксплуатация машины.

Основными признаками того, что шаровая нуждается в замене, являются:

• стук в районе подвески при движении по неровным участкам дороги;
• неравномерный износ покрышек;
• произвольное смещение (виляние) автомобиля от осевой линии движения;
• скрип подвески и увеличение прилагаемых усилий при рулении.

Все это сигнализирует о достижении шаровой опоры своего критического состояния и необходимости провести экстренную замену. Иначе при езде колесо может попросту отделиться от автомобиля. О результате такого происшествия даже не хочется упоминать.

Необходимые инструменты:

• комплект автомобильных ключей (накидные, рожковые);
• монтировка;
• молоток;
• зубило;
• специальный съемник рулевых наконечников и шаровых опор;
• WD 40 (аэрозоль для очистки, смазки и защиты от коррозии механизмов и деталей) или другой аналогичный препарат;
• домкрат;
• смазка;
• баллонный ключ;
• щетка для зачистки металла.

В случае отсутствия съемника вполне можно обойтись молотком и монтировкой. Наличие данного ключа упрощает процесс замены, но принципиального значения не имеет.

Признаки поломки

При сильном износе шаровой опоры автомобиль сам даст вам об этом знать

Нужно только обратить внимание на характерные симптомы.

1. При наездах на кочки начинает доноситься четких глухой стук. Исходить он может только спереди от левой или правой части автомобиля, если дело в шаровой опоре.
2. При износе шаровых опор усилие, прикладываемое к рулевому колесу для поворотов, заметно увеличивается. Одновременно с этим шаровая начинает скрипеть.
3. Передвигаясь по ровной дороге, автомобиль начинает вести себя неустойчиво, его тянет в ту или иную сторону.
4. При износе шаровых опор на одном из колес, оно стоит неправильно, имеет определенный наклон в сторону. Это можно легко заметить, сравнив положение обоих колес. Если вы часто ездите на своем ВАЗ 2109, вы заметите, как одно колесо изнашивается быстрее другого.

При обнаружении признаков износа ШО рекомендуется проверить их реальное текущее состояние, после чего заменить.

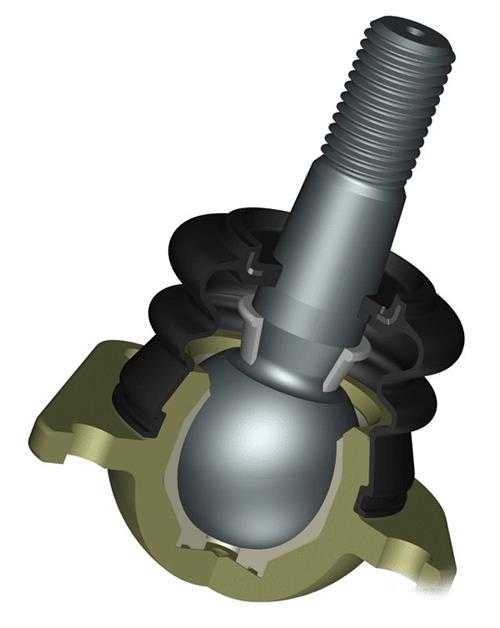

Устройство шаровой опоры

Конструкция этого элемента подвески проста: корпус с помещенным внутри пальцем. На конусообразном окончании пальца, выходящим за корпус, для крепления в ступице колеса нарезана резьба. Противоположное окончание пальца, находящееся внутри, имеет форму шара (гриба) и отделено от корпуса втулками из пластика, играющими роль скользящих подшипников.

Надетый на корпус резиновый пыльник предохраняет от проникновения внутрь детали грязи и пыли. Именно из-за такой конструкции палец способен оборачиваться вокруг оси и менять угол своего наклона. Благодаря этому и обеспечивается управляемость колес.

Как заменить шаровую опору на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) В начале с техникой безопасности нужно будет разобраться, а по техники безопасности когда поднимаете автомобиль рекомендуется ставить под задние колёса башмаки или же другие какие ни будь противокатные упоры, когда эти вещи будут под задние колёса подложены, переходите к снятию того переднего колеса на котором вам и шаровую опору поменять нужно (А узнать о том как снять колесо с автомобиля, вы можете в статье под названием: «Правильная замена колёс на современных автомобилях»).

2) Теперь когда машина поднята и колесо снято, выкрутите гайку благодаря которой шаровой палец скрепляется с рычагом и после чего снимите её, для наглядности она на фото красной стрелкой указана, кстати когда вы новую опору будете устанавливать то в таком случае эту гайку затягивайте моментом 80-96 Нм (8,0-9,6 кгс-м), если у вас динамометрический ключ есть конечно (Если такого ключа нет, то рекомендуем по в заимствовать его у кого ни будь, потому что затяжка гаек и болтов должна осуществляться определённым моментом).

3) Затем установите специальный съёмник которым палец шаровой опоры из рычага можно выпрессовать и выпрессуйте его (см. маленькое фото, на нём специальный съёмник указан красной стрелкой, а палец синей), но если же этого съёмника нет, тогда либо лом берите, либо же монтажную лопатку и ещё на своё место гайку крепления шарового пальца заверните, но только не до конца, совсем чуть-чуть на оборота 2-3 её навинтите и использовав монтажную лопатку как рычаг, отожмите нижний рычаг передней подвески вниз, при этом наносите ещё удары молотком по шаровому пальцу, а именно по тому месту которое жёлтыми стрелками показано, всё делайте до того пока палец не выйдет из рычага, но учтите палец полностью не когда не выйдет, потому что вы гайку на своё место навинтили, это было сделано лишь с той целью, чтобы когда палец вышел из рычага, чтобы рычаг аккуратно лёг на гайку а не вылетел из неё повредившись при этом, так вот гайку эту полностью отверните когда рычаг на неё ляжет и после чего спокойно рычаг отсоедините от пальца.

4) И в завершение два болта которые крепят шаровую опору выкрутите (Одного болта на фото не видно, но для наглядности где он примерно находиться мы всё же указали стрелкой) и снимите её с автомобиля, если шаровая опора не будет вытаскиваться (Нижний рычаг к примеру её держать будет и не давать снять), тогда опять же возьмите монтажную лопатку или что то наподобие неё и отожмите нижний рычаг и через образовавшуюся щель, выньте шаровую опору.

Примечание! Когда будете осуществлять установку новой опоры, два этих болта так же рекомендуем вам завернуть с определённым моментом, он должен составлять 50-63 Нм (5,0-6,3 кгс-м) и когда проедите на автомобиле некоторое время на новой шаровой опоре (Примерно 100 км., будет достаточно), то опять же проверьте затяжку всех гаек и болтов и по необходимости доведите эту затяжку до требуемого уровня!

Установка: Устанавливается новая опора на своё место в обратном порядке снятию и уже без всяких съёмников, но перед тем как установить новую опору если хотите можете её проверить, то есть первым делом (Это всегда нужно делать) палец шаровой опоры рукой повращайте, как мы уже сказали ранее он либо должен стоять на месте (Кстати если большую силу применяете а палец всё равно не сдвигается, то это плохо, потому что палец всё же кой как но должен двигаться), либо кой как двигаться, если от незначительного усилия палец уже перемещается, то эта опора брак и её нужно менять на новую, а так же защитный чехол с неё можно снять и посмотреть достаточно ли производитель добавил в опору смазки (см. фото 1, туда консистентная смазка добавляется, но всё же не стоит её мешать с той смазкой что производитель добавил, потому что он туда по своему усмотрению добавляет смазку и она может быть совсем другой в отличие от той что вы купите в автомагазине), а так же старую опору таким образом проверить можно, а именно снял чехол, удалил верхний слой смазки и заглянул во внутрь и посмотрел есть ли там грязь где сам шаровой палец располагается, если есть то опора подлежит замене, если нет тогда просто порванный чехол (Если он порван был) удаляйте и ставьте новый и опору можно даже и не менять на новую, при сборке шаровой опоры распорную втулку на своё место до упора установите (см. фото 2), ещё заложите смазку в новый защитный чехол если это будет нужно (см. фото 3) на половину его объёма и рекомендуем вам ещё смазать герметиком то место куда чехол устанавливается (см. фото 4), чтобы уж наверняка под него грязь не попала.

Дополнительный видео-ролик: Увидеть процесс замены опоры при помощи специального съёмника можно в ролике который размещён чуть ниже:

голоса

Рейтинг статьи

Замена шаровых опор ВАЗ 2108, 2109, 21099

Необходимые инструменты, приспособления и запчасти

— Торцовый, накидной ключи или головки на «17» и «19»

— Съемник шаровых опор (если его нет, то монтажка и тяжелый молоток)

— Смазка Литол-24 или ШРБ-4

— Новая шаровая опора (или две, если заменяются опоры сразу с двух сторон)

Подготовительные работы

— Поддомкрачиваем и вывешиваем оба колеса автомобиля (в таком случае стабилизатор поперечной устойчивости не поджимает подвеску и шаровую снять проще)

— Снимаем колеса

— Очищаем от загрязнения детали передней подвески

Порядок замены шаровых опор передней подвески автомобилей ВАЗ 2108, 2109, 21099

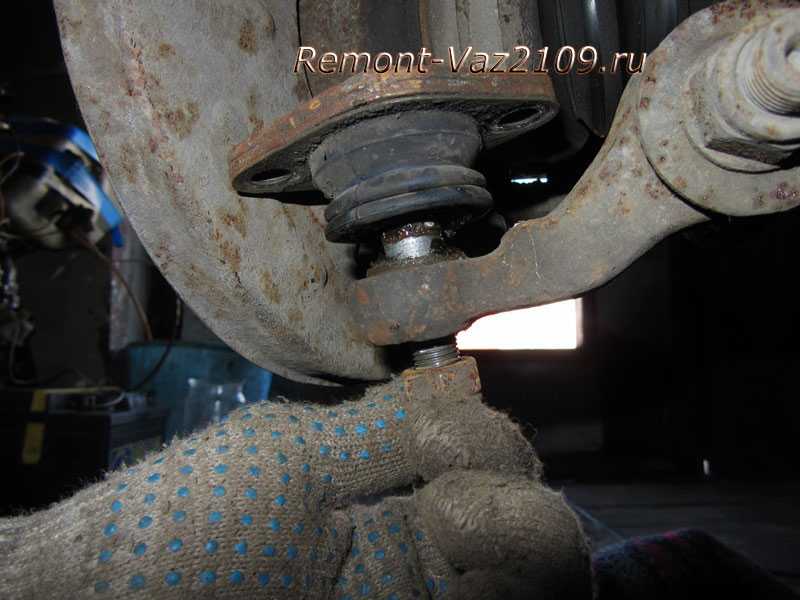

— Отворачиваем гайку крепления шаровой опоры к рычагу подвески

Используем ключ или головку на «19». Перед отворачиванием можно слегка обстучать гайку и залить ВД-40.

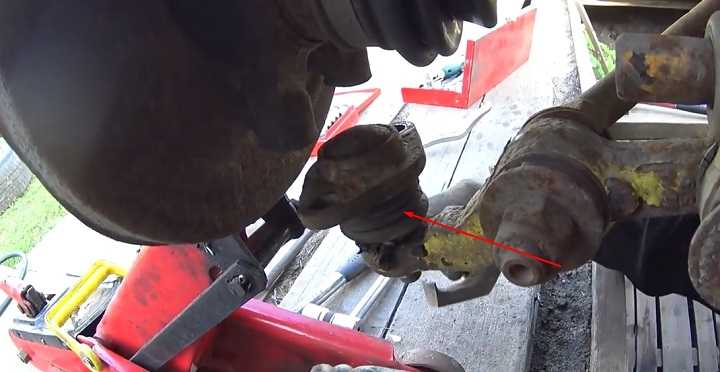

— Выпрессовываем палец шаровой опоры из отверстия в рычаге подвески

Используем специальное приспособление – съемник шаровых опор.

Или, навернув на пару оборотов гайку крепления на палец шаровой, создаем натяг между шаровой и рычагом при помощи монтажки и наносим удары молотком по бобышке рычага до момента выпрессовывания пальца.

— Отсоединяем шаровую опору от поворотного кулака

Торцовым ключом или головкой на «17» отворачиваем два болта крепления основания шаровой к поворотному кулаку и снимаем ее.

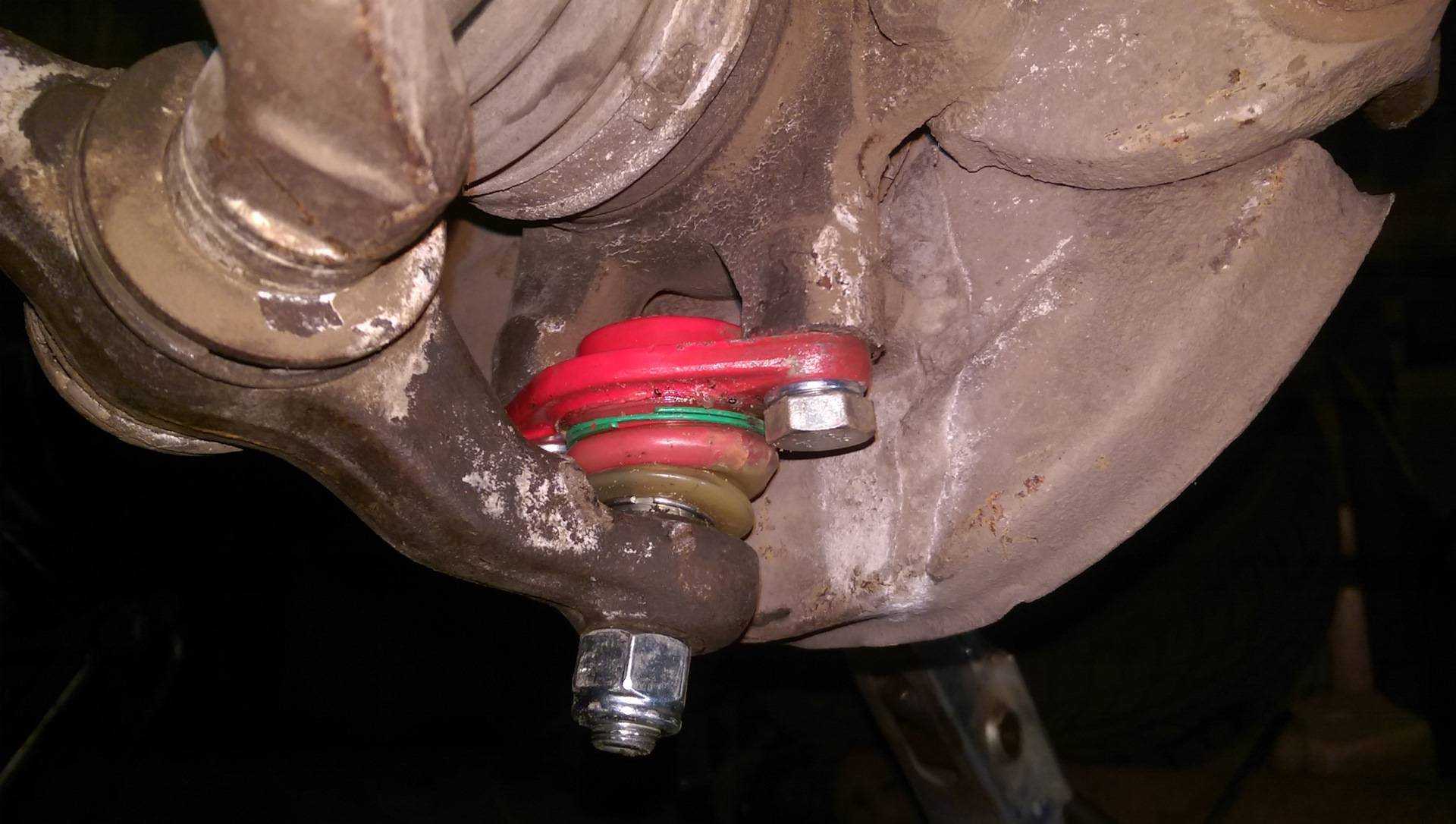

— Устанавливаем новую шаровую опору

Вставляем палец шаровой в отверстие в рычаге подвески. Крепим ее корпус к поворотному кулаку двумя болтами. Легкими ударами по рычагу насаживаем его бобышку на палец шаровой до упора (чтобы палец не проворачивался при заворачивании гайки). Наворачиваем на палец и затягиваем гайку его крепления. Момент затяжки гайки пальца — 67-82 Н.м, болтов крепления шаровой опоры к поворотному кулаку — 49-62 Н.м.

При необходимости, аналогичным способом производим замену второй шаровой опоры.

Примечания и дополнения

— Рекомендуется перед установкой новой шаровой опоры заложить немного дополнительной смазки (Литол-24 или ШРБ-4) в ее шарнир. Для этого придется снять ее пыльник.

Еще статьи по передней подвеске автомобилей ВАЗ 2108, 2109, 21099

— Замена передних стоек автомобилей ВАЗ 2108, 2109, 21099

— Замена подшипника ступицы переднего колеса автомобилей ВАЗ 2108, 2109, 21099

— Разборка передней стойки автомобилей ВАЗ 2108, 2109, 21099

— Замена подшипника ступицы заднего колеса автомобилей ВАЗ 2108, 2109, 21099

Сравнительный тест-ремонт автомобилей

— Замена шаровых опор подвески автомобиля Рено Логан 1

Проверка состояния

Прежде чем менять шаровую опору, убедитесь, что этот элемент действительно вышел из строя и он является причиной неадекватного поведения автомобиля.

Для проверки есть два способа — простой и более сложный.

Первый способ

Для проверки вам потребуется сделать следующее:

• При езде прислушиваться к стукам, которые исходят от передней части машины. Особенно заметной становится неисправность шаровой опоры, когда колесо попадает в яму;
• Если при наезде на яму появляется глухой удар от одного из передних колес, шаровую следует менять;
• Есть другой способ — поставьте ногу сверху переднего колеса, после чего начинайте его толкать в сторону второго переднего колеса. Если при манипуляциях вы слышите глухой удар, лучше более детально проверить состояние шаровой вторым способом.

Процедура проверки

Второй способ

Второй метод проверки более точный, но потребует наличие ямы и дополнительного оборудования.

1. Установите автомобиль над смотровой ямой.
2. Включите ручной тормоз, подставьте под колеса противокаты для собственной безопасности.
3. Домкратом поднимите переднюю часть автомобиля. Убедитесь, что машина опирается надежно, поскольку вам придется расшатывать автомобиль.
4. Оторвав колеса от земли домкратом, начинайте тестирование.
5. Одну руку поставьте на верхнюю точку колеса, а вторую, соответственно, на нижнюю.
6. Аккуратными, но резкими движениями расшатайте колесо сверху вниз.
7. Если ударов не слышно, проверьте так же второе колесо.
8. При появлении посторонних звуков нужно попросить товарища положить два пальца на участок соединения рычага подвески с пальцем шаровой, а также на корпус ШО. Если пальцами вы чувствуете, что палец шаровой опоры смещается внутри корпуса, шаровая свое отжила и требует замены.

Замена шаровой опоры ВАЗ 2109 — ВазАвто

Изношенные со временем шаровые опоры автомобилей ВАЗ-2108, ВАЗ-2109, ВАЗ-21099 не смогут доставить Вам очень много проблем, как к примеру на ВАЗ 2101-07. Они не вылетают, а только издают неприятные звуки стука и скрипа. В итоге надоевшие стуки и скрипы вынуждают автолюбителей менять шаровые.

Как определить, пора ли менять шаровую опору или нет?

Для определения изношенной шаровой опоры автомобиля ВАЗ 2109 и других автомобилей этого семейства нам потребуется монтировка или ломик. Берем в руки этот инструмент и лезем под автомобиль. Вставляем монтировку между нижним рычагом и краем опоры, и отжимаем  вверх. Если есть люфт, значит требуется заменить шаровую опору.

Приступаем к замене шаровой опоры ВАЗ 2109:

1. Ослабляем колесные болты и поднимаем домкратом авто. Снимаем колесо.
2. Откручиваем гайку шарового пальца

Вставляем съемник  и распрессовываем палец .

Если съемника нет, берем в руки молоток (по тяжелее), накручиваем обратно гайку на палец шаровой опоры и стучим молотком по гайке и ломиком или монтажкой выпресовываем шаровую опору (как показано на рисунке ниже) вставив ее между нижним рычагом и полуосью.

Далее монтировкой отжимаем нижний рычаг, вынимаем старую опору. Новую опору прикручиваем к поворотному кулаку и после этого медленно отпускаем  рычаг, направляя палец в проушину. Закручиваем гайку шарового пальца.

Через 100-150 км. Желательно подтянуть все гайки.

Мой блог находят по следующим фразам

Как заменить шаровую опору на Ваз 2114?

После того, как мы установили, что шаровая опора неисправна ее необходимо заменить. Для этого нам понадобятся следующие инструменты и запчасти:

1. Домкрат(подкатной или обычный)
2. Молоток
3. Монтажная лопатка или монтировка
4. Ключи или головки с трещеткой на 17 и 19
5. Специальный съемник шаровых опор(их существует несколько видов. Какой именно взять решать только вам)

По отзывам владельцев ваз 2114-2115 неплохо зарекомендовали себя шаровые опоры таких производителей как Белмаг, Трек, Кедр, Kraft. Какого именно производителя выбрать — это тема для отдельной статьи, поэтому выбирать придется вам самим. Главное не берите самые дешевые китайские шаровые типа noname(неизвестных производитедей).

Как заменить шаровую опору на автомобилях ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, 2117 Приора, 2119 Калина.

Двигаясь по дороге с неровностями, если говорить тактично, или преодолевая аналог спецучастка для ралли-рейда, называемый в ПДД «проезжей частью», а в жизни решетом, Вами были зафиксированы посторонние, немного приглушенные, металлические стуки, исходящие со стороны переднего колеса. Не доводите дело до неприятных последствий – выполните диагностику передней подвески с беспокоящей стороны, а то и с обеих сторон, так как ходовая часть обычно «отрабатывает» по обе стороны автомобиля.

Выполняем операции по выявлению причин столь неприятного стука:

1. Поднимаем, с помощью домкрата, автомобиль с соответствующей стороны, предварительно подставляем под задние колеса противооткатные упоры и затягиваем стояночный тормоз. Итак, колесо полностью вывешено – оно свободно вращается.

Предостережение

Избегайте выполнения каких-либо работ на автомобиле, который опирается исключительно на домкрат. Подставьте под опорные точки кузова автомобиля специальные подпоры. В противном случае возможна беда.

2. Возьмитесь за колесо одной рукой сверху, а другой снизу. Приложить максимум усилия и покачать колесо относительно вертикальной оси. Если стук выявлен, не следует делать преждевременных выводов, направленных на замену шаровой опоры. Приблизительно такой же звуковой эффект может возникнуть в результате износа подшипника ступицы колеса (замену которого мы выполним в этой статье). Поэтому, дабы не тратить время и деньги на замену еще «живой» шаровой опоры, убедитесь в том, что подшипник в порядке. Для этого попросите помощника нажать и удерживать педаль тормоза. Вы, в свою очередь, повторите данный пункт с начала. И если стук не пропал, значит-таки, опора выработала свой ресурс. Если же стук прекратится, вам на страницу с постом о замене ступичного подшипника. Окончательно развеять сомнения помогут ваши пальцы одной руки, положенные на шаровую опору и рычаг, в момент дергания колеса другой рукой – будет ощутимо относительное перемещение элементов подвески.

Замена шаровой опоры

Для выполнения описанных ниже работ понадобится: ключ на 17 мм, ключ на 19 мм, универсальный съемник шаровых опор.

Примечание

Для тех, кто точно уверен в износе шаровой, и не нуждается в диагностике — читать с первого пункта; для выполнивших описанные выше работы, пункт №1 – пропустить.

1. Предварительно сорвав болты крепления колеса, установите и поднимите автомобиль на подъемнике. Для более приземленных пользователей, имеющих желание, но не имеющих подъемника: вывесить переднее колесо, подняв автомобиль домкратом. Не забудьте подставить под задние колеса противооткатные упоры, затяните стояночный тормоз. После поднятия домкратом, подставить под автомобиль специальный упор, а домкрат убрать в сторону.

2. Используя ключ, ослабьте два болта крепления шаровой опоры к поворотному кулаку (1).

Затем, отверните полностью гайку крепления шаровой опоры к нижнему рычагу подвески (2).

Устанавливаем универсальный съемник шаровых опор (3) и выпрессовуем палец опоры из рычага.

3. Отворачиваем окончательно болты крепления шаровой опоры к поворотному кулаку и, оттянув немного вниз рычаг подвески, извлекаем опору. Устанавливаем новую шаровую и выполняем описанные выше операции в обратной последовательности, каких-либо нюансов по сборке нет.

Признаки поломки

При сильном износе шаровой опоры автомобиль сам даст вам об этом знать

Нужно только обратить внимание на характерные симптомы

1. При наездах на кочки начинает доноситься четких глухой стук. Исходить он может только спереди от левой или правой части автомобиля, если дело в шаровой опоре.
2. При износе шаровых опор усилие, прикладываемое к рулевому колесу для поворотов, заметно увеличивается. Одновременно с этим шаровая начинает скрипеть.
3. Передвигаясь по ровной дороге, автомобиль начинает вести себя неустойчиво, его тянет в ту или иную сторону.
4. При износе шаровых опор на одном из колес, оно стоит неправильно, имеет определенный наклон в сторону. Это можно легко заметить, сравнив положение обоих колес. Если вы часто ездите на своем ВАЗ 2109, вы заметите, как одно колесо изнашивается быстрее другого.

При обнаружении признаков износа ШО рекомендуется проверить их реальное текущее состояние, после чего заменить.
