Разборка моторчика очистителя ветрового стекла ваз 2109

Можно ли сделать дворники ВАЗ 21099 быстрее?

Народная мудрость выработала способ увеличения скорости хода дворников на ВАЗ 2108-99 путём укорачивания питающих цепей моторедуктора.

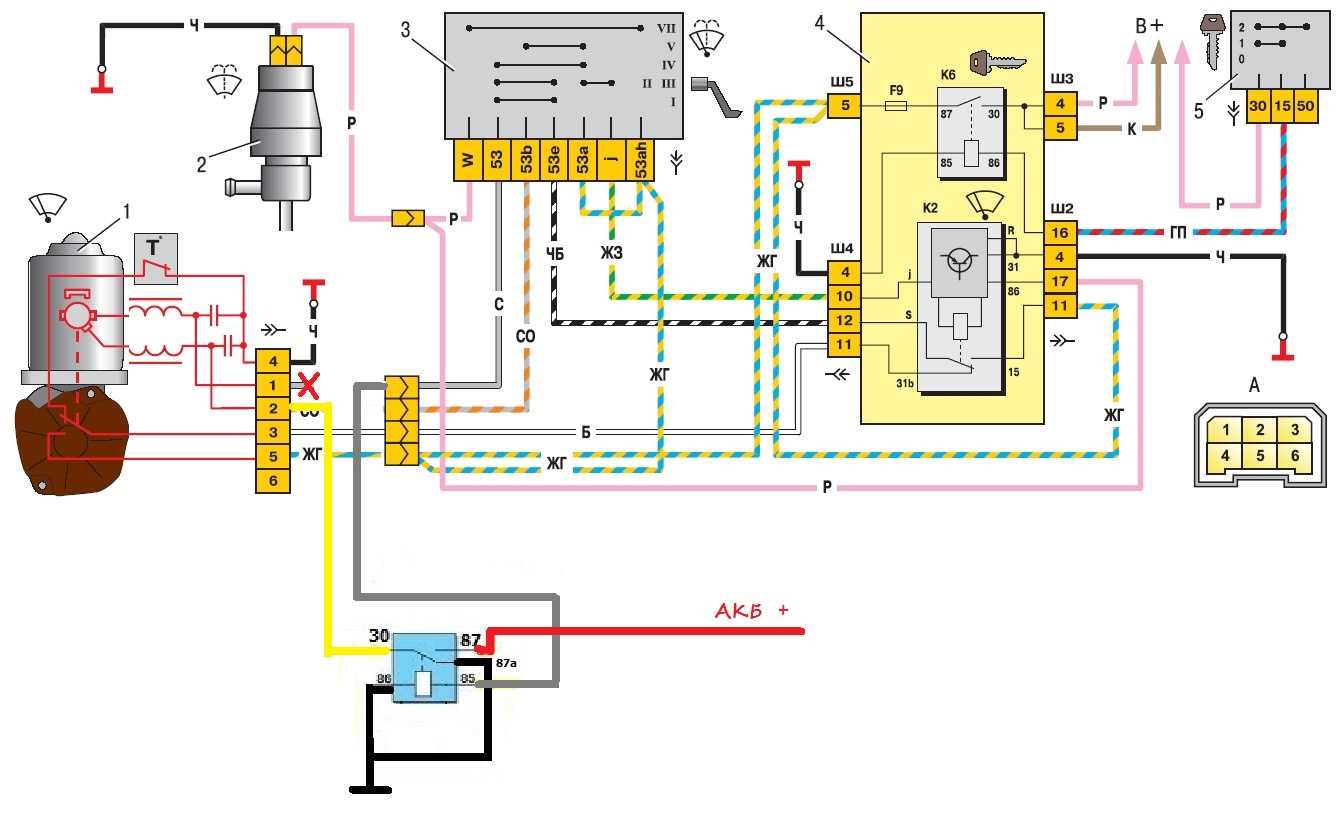

Для этого провода от контактов «1» и «2» разъёма дворников разрезаются. В каждый разрыв устанавливается реле:

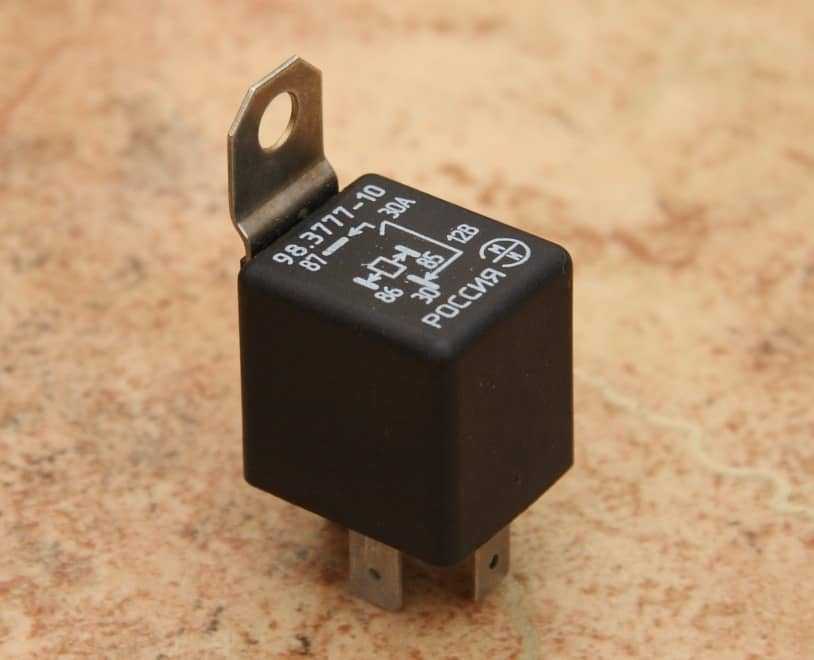

Например, серый провод (№1 в колодке) соединяется с выводом 86 реле, а вывод 85 реле – с «массой» (№4 в колодке). Таким образом, катушка реле сработает при включении 1-й скорости дворников. Осталось протянуть к выводу 87 провод от «плюсовой» клеммы АКБ, а конец разрезанного провода, идущего к моторедуктору – к выводу 30 реле.

Аналогичным образом «врезается» реле в цепь щётки 2-й скорости.

Приступаем к ремонту

Наша инструкция подходит для ваз 21099 ремонт и замена стеклоочистителей.Снимается механизм дворников ветрового стекла на ваз2109 и других моделях при необходимости полной замены (если они полностью вышли из строя), для ремонта либо выполнения других работ, когда его наличие мешает ходу их выполнения. Вам понадобится набор рожковых ключей и набор отверток, чтобы выполнить на ваз 2109 ремонт своими руками дворников, действуйте в такой последовательности:

Отсоединяем провод минусовой клеммы аккумулятора
Поворачиваем оба рычажка щеток дворников в вертикальное положение, откручиваем их крепящие их гайки
Снимаем рычажки щеток с валиков стеклоочистителя

Откручиваем и снимаем рычажки щеток стеклоочистителя

При помощи плоскогубцев (пассатижей) сдергиваем рычаг со шлицев, затем полностью откручиваем гайку. Снимаем рычаг стеклоочистителя.

Снимаем защитные колпачки, по одному с каждой стороны
Отворачиваем по одной гайке от верхнего крепления кронштейна с двух сторон
Снимаем специальные выравнивающие резиновые шайбы, расположенные с двух сторон
Открываем капот на автомобиле ваз 2109, отсоединяем разъем с проводками от колодки
Затем смещаем вентилятор отопителя в правую сторону по отсеку, расположенному перед ветровым стеклом, если этого не сделать, то вентилятор будет мешать нам, вынуть стеклоочиститель.
Снимаем крышку с блока предохранителей и реле
Вынимаем из монтажного блока все реле: так как они мешают снятию дворника

Отсоединяем разъем от колодки. Вынимаем все реле, чтобы не мешали снятию дворника

Отворачиваем болт нижнего крепления от кронштейна стеклоочистителя.
Сжимаем, пластмассовый держатель проводков и вынимаем его из щели в кузове
Снимаем держатель с проводков, чтобы его не потерять
Выводим валики механизма дворников из отверстий расположенных в кузове
Сдвигаем стеклоочиститель таким образом, чтобы его двигатель находился в широкой части нашего отсека, расположенного перед ветровым стеклом (это место установки вентилятора печки)
Поворачиваем стеклоочиститель, и выводим его двигатель из отсека
Сдвигаем дворник в сторону блока предохранителей и реле
Вынимаем его из отсека
Отворачиваем гайку, крепящую кривошип механизма дворника
Снимаем кривошип с валика редуктора дворника, поддев его плоской отверткой

Поддев плоской отверткой, снимаем кривошип с валика редуктора

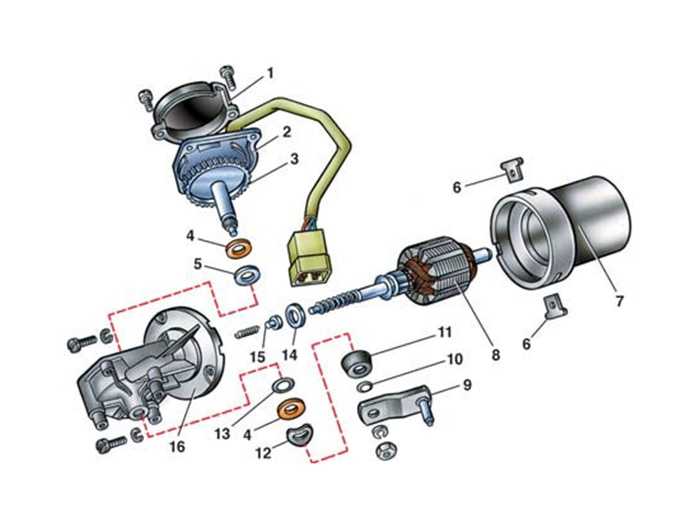

Отворачиваем три болта, крепящих редуктор дворника с электродвигателем
Откручиваем два винтика, крепящих провода электродвигателя стеклоочистителя
Отсоединяем провода от биметаллического термо предохранителя
Снимаем с кронштейна двигатель стеклоочистителя
Затем снимаем стопорное колечко с вала редуктора дворника
Снимаем регулировочные шайбы с вала редуктора

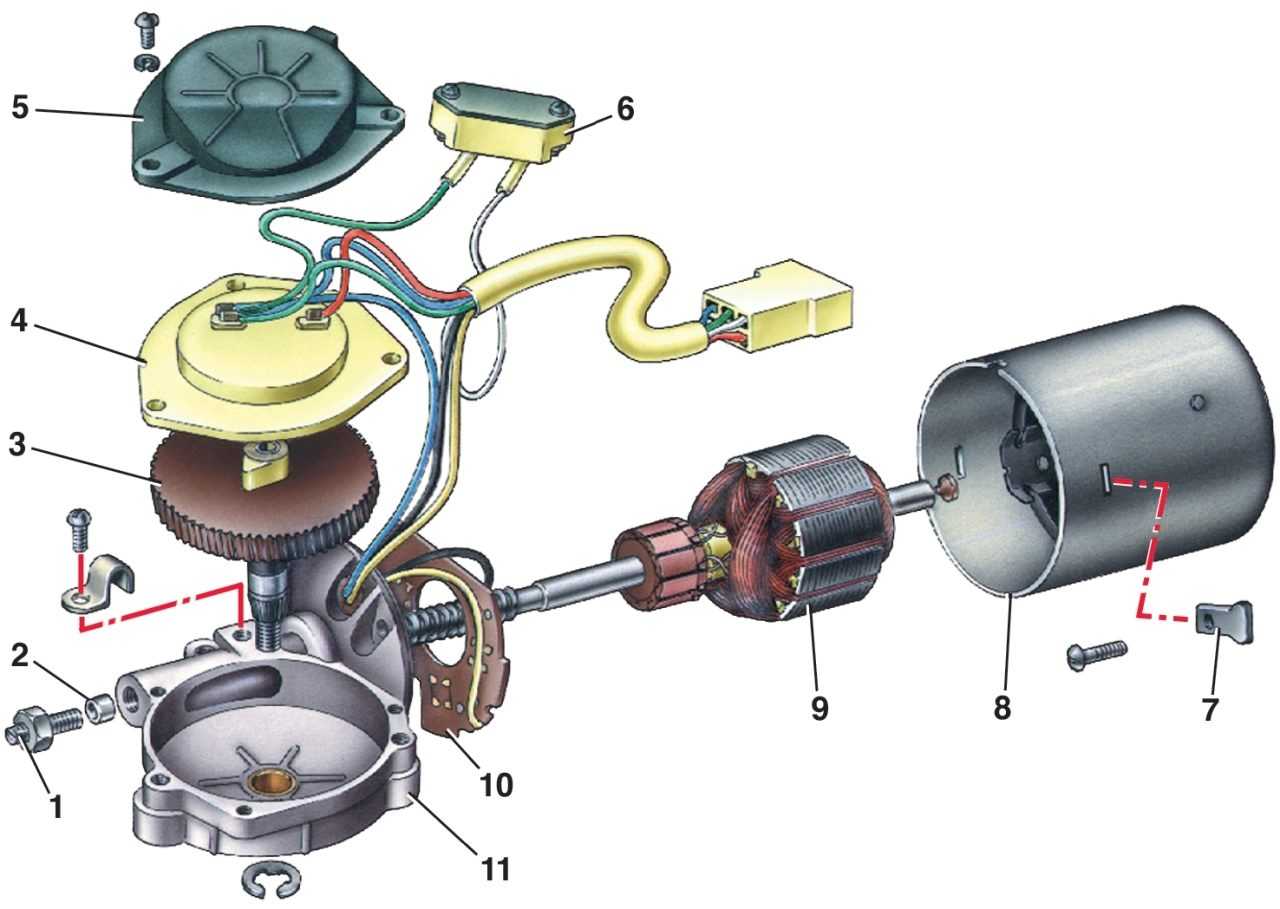

Откручиваем три винта, крепящих крышку редуктора дворника
Снимаем крышку редуктора

Откручиваем винты (их три), они обозначены стрелочками, чтобы снять крышку редуктора

Снимаем панель с редуктора дворника
Вынимаем шестерню редуктора дворника
Откручиваем два винта (второй располагается за корпусом редуктора дворника) и вынимаем две закладные гайки

Откручиваем винты и вынимаем закладные гайки

Снимаем корпус редуктора дворника с корпуса электродвигателя вместе со щеткодержателем
Вынимаем якорь из корпуса двигателя дворника
Продуваем корпус после разборки электродвигателя сжатым воздухом для того, чтобы удалить из него угольную пыль
Снимаем стопорные колечки с обоих валиков механизма дворников
Затем снимаем регулировочные шайбы с двух валиков механизма стеклоочистителя.
Вынимаем тяги из кронштейна и снимаем с обоих валиков регулировочные шайбы
Вынимаем уплотнительные кольца из специальных проточек с обеих сторон от кронштейна.

Дальше разобрать систему трапеции невозможно, ее тяги имеют полностью неразборную конструкцию (фото внизу):

1 – обозначен кривошип
2 — короткая тяга дворника
3 — шарнир тяг
4 — это валик механизма дворника
5 — длинная тяга

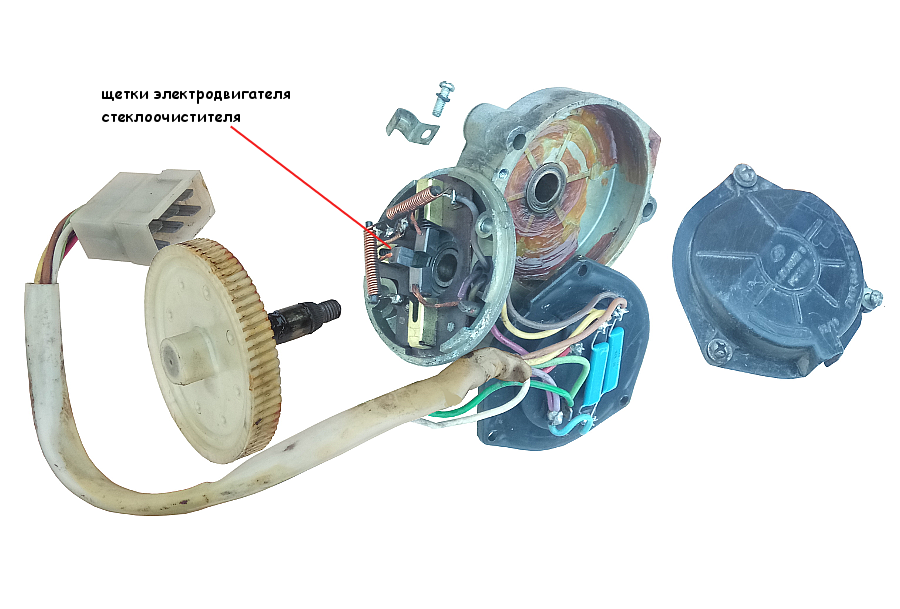

Проверяем пружинки щеток, если пружинки щеток электродвигателя повреждены либо потеряли упругость, заменяем щетки новыми
Проверяем легкость перемещения щеток в щеткодержателе
Заменяем изношенные либо имеющие сколы щетки, они должны свободно перемещаться и без заеданий
Припаиваем выводы новых щеток (при замене) к щеткодержателю

Проверяем упругость пружинок и плавность перемещения самих щеток

Зачищаем коллектор при помощи мелкой шкурки (наждачной бумаги), если он загрязнен либо на нем присутствуют риски, царапины и т.д.
Если коллектор сильно изношен или обгорел, заменяем якорь либо редуктор в сборе с электродвигателем
Обнаружив следы заедания на самих шейках якоря, зачищаем их при помощи мелкой шкурки

Стеклоочиститель ВАЗ-2108 неисправности.

Стеклоочиститель ВАЗ-2108 не работает на всех режимах.

Если стеклоочиститель ВАЗ-2108 не работает на всех режимах, необходимо проверить предохранитель №5 и состояние редуктора.

Когда электродвигатель работает, а щётки не двигаются, то срезало зубья на шестерне и червячный винт вала не входит в зацепление, или срезало шлицы вала шестерни, на которые одевается кривошип. Так же возможно срезало шлицы на обоих поводках стеклоочистителя, хотя такая неисправность бывает очень редко. Если предохранитель исправен, необходимо проверить контрольной лампой наличие напряжения на оранжевом проводе, подходящем к разъёму электродвигателя. Если питание отсутствует, проверьте состояние контактов 10 колодки 11 на монтажном блоке (находится сверху монтажного блока) и целостность проводов. Часто из-за попадания влаги подвержены коррозии контакты 10 и 18 колодки 11.

При отсутствии питания на выводе 18 неисправен тепловой предохранитель или нарушен контакт в штекере электродвигателя стеклоочистителя. Для устранения этой неисправности необходимо заменить неисправный предохранитель или закоротить его, в этом случае необходимо учитывать возможность сгорания электродвигателя при заклинивании или примерзании щёток.

При наличие питания переведите переключатель в режим постоянной работы и проверьте наличие напряжения на синем или сине-оранжевом проводе разъёма электродвигателя. Если питание есть необходимо проверить наличие минуса на разъёме. При исправности цепи скорей всего неисправен якорь электродвигателя.

Если питание отсутствует, следует проверить состояние контактов соединяющих колодок выводов 10,15, 16, 18 и 9 колодки 11и выводов 11, 18, 19 и 20 колодки 3 монтажного блока, целостность проводов и переключателя. Для этого необходимо проверить наличие питания на выводах переключателя согласно схеме приведённой ниже. При отсутствии питания на выводе 53а (провод жёлтый с белым) проверить цепь разъём электродвигателя провод жёлтый с белой полосой, вывод 18 колодки 11, вывод 11 колодки 3, вывод 53а разъёма переключателя. Если питание на 53а есть, а на выводах переключателя отсутствует, смените переключатель. Если схема подключения электродвигателя исправна, а стеклоочиститель не работает, неисправен электродвигатель.

Не работает стеклоочиститель в прерывистом режиме.

В этом случае надо проверить исправности предохранителя №4 и исправность реле стеклоочистителя, которое находится в монтажном блоке и схему подключения. Исправность реле проще проверить заменой на заведомо исправный. Если реле исправно, то необходимо прозвонить провода согласно приведённой ниже схеме. При неисправности реле или электропроводки стеклоочистители не будут возвращаться в крайнее положение автоматически и не будут срабатывать при включении омывателя стекла.

Сгорает предохранитель.

Если перегорает предохранитель сразу после установки при включенном зажигании, то короткое замыкание в жёлто-чёрном проводе, идущем к электродвигателям стеклоочистителя и омывателя. Если перегорает после включения стеклоочистителя то короткое в проводах, идущих от переключателя к электродвигателю или сгорел якорь электродвигателя. Когда стеклоочиститель не работает в прерывистом режиме скорей всего неисправно реле стеклоочистителя. Если в прерывистом режиме щётки останавливаются и двигаются рывками, подгорели контакты в редукторе. Если стеклоочиститель не работает на низких оборотах и в прерывистом режиме то есть обрыв в цепи от вывода 18 колодки Ш9 до электродвигателя. Так же возможен износ щёток электродвигателя. Схема стеклоочистителя ВАЗ-2108 (2109).

Стеклоочистители не останавливаются.

Такая неисправность достаточно часто случается в эксплуатации и ставит в тупик водителей. А причина этой неисправности достаточно простая. В этом случае просто плохой контакт между минусовым проводом в разъёме стеклоочистителя и корпусом автомобиля. Дело в том, сто этот провод крепится под болты крепления привода, который имеет резиновые подушки. Для устранения этой неисправности достаточно добавить ещё один провод который соединит место крепления провода с надёжной массой.

Бескаркасные дворники: особенности

Эта конструкция не имеет своего скелета. В основном бескаркасные дворники являются своеобразной лентой, которая внутри имеет стальную пластину. Их внешний вид прекрасно гармонирует с любой машиной, чего нельзя сказать о скелетах каркасных дворников.

Эти модели не относятся к эконом сегменту. Для разных марок машин такие дворники подбираются индивидуально. Кривизна лобового стекла любого автомобиля формируется согласно аэродинамическим показателям. Следовательно, изгиб дворника тоже должен быть соответствующим.

Именно поэтому стеклоочистители, имеющие низкую стоимость, плохо прижимаются, стекло не очищается. Исправить такие щетки невозможно. Нужно только установить новые, более качественные. Щетки премиум-сегмента будут работать идеально, независимо от модели автомобиля. Однако стоят они более 1000 рублей.

Положительным качеством бескаркасных моделей считается облегченная очистка дворника ото льда в зимнее время. Достаточно просто несколько раз согнуть их, чтобы лед мгновенно отпал. Эти дворники отличаются прекрасной аэродинамикой. На большой скорости движения автомобиля увеличивается их прижимная сила.

Что делать, если дворники на ВАЗ 2109 медленно работают или вышли из строя

Если стеклоочистительные механизмы автомобиля перестали корректно выполнять свои функциональные задачи, то потребуется проведение определенных ремонтных работ. Для этого необходимо вооружиться стандартным комплектом инструментов.

Чтобы приступить к работе по выявлению неисправных деталей механизма, нужно произвести его полную разборку. После этого рекомендуется следовать такому порядку действий:

Проверить, в каком состоянии находится конструкция электродвигателя, его обмотки и вал якоря. Следует внимательно осмотреть все детали на наличие в них каких-либо повреждений или деформаций. Если на поверхности были обнаружены большие царапины или повреждения, которые не подвергаются обработке наждаком, то такие детали лучше заменить на новые.
Определить состояние, в котором находятся щетки и их пружины. Если были обнаружены повреждения или потеря упругости механизмов, то их также следует обязательно заменить.
Проверить, насколько свободно щетки перемещаются в специальных держателях. Факт их затрудненного перемещения может стать причиной того, что медленно работают дворники ВАЗ 2109. Если присутствует заедание, можно попробовать подправить это при помощи наждачной бумаги. В случае наличия трещин, сколов или высоких показателей износа, лучше заменить щетки. Для их замены может понадобиться паяльный инструмент.
Осмотреть состояние коллектора. Если на поверхности устройства имеются следы в виде нагара, которые возникают при трении с щетками, можно постараться устранить этот факт специальной полировочной пастой. На коллекторе не должно быть никаких повреждений в виде царапин или задиров. Если такие присутствуют, то нужно обработать эти места наждачной бумагой. Когда указанные методы не помогают избавиться от дефектов, необходимо произвести замену детали.
Осмотреть конструкцию привода редуктора. Его шестерня не должна иметь сколотых зубьев или каких-либо других дефектов. В случае наличия таковых, лучше установить новую шестерню.
Проверить тяги привода дворников. Они ни в коем случае не должны быть изогнуты. В случае наличия небольших деформаций, следует попробовать их исправить при помощи определенных подручных средств.
Определить состояние резьбовых элементов валиков рычагов в механизме дворников. Если резьба повреждена, тяги подлежат полной замене.

После проведения всех ремонтных работ необходимо осуществить сборку дворников. При этом лучше начинать с электродвигателя. Во время проведения установочных процессов рекомендуется тщательно смазывать трущиеся компоненты механизма концентрированным раствором.

При наличии неисправностей в работе дворников каждый водитель может произвести ремонтные работы самостоятельно, так как они не требуют объемных специальных знаний

Ремонт и обслуживание механизмов стеклоочистителей — важный момент, которому должен уделять внимание каждый водитель с целью предотвращения серьезных поломок.

Согласно «закону подлости» дворники перестанут работать именно в тот момент, когда пойдет дождь, снег или когда стекло будет нуждаться в чистке. Но от этого легче не становится, неисправность нужно устранить, однако перед этим ее не мешало бы найти. На практике оказалось, что найти причину почему не заводится двигатель гораздо проще, чем понять почему не работает задний дворник ВАЗ 2109. Честно говоря, по началу, даже не знал с чего начать и что собственно проверять, механизм простой как «два рубля» и каких-либо сбоев быть не может, однако факт остается фактом, дворник не работает и не реагирует ни на что.

Итак, давайте разбираться что, как и почему…

Причиной этого может быть плохой контакт или сильный износ приводного вала редуктора.
Открутилась гайка крепления трапеции к приводу.

Возможно из строя вышел подрулевой включатель дворника. Проверьте тестером напряжение на проводах.
Из строя вышел сам привод (мотор) стеклоочистителя.

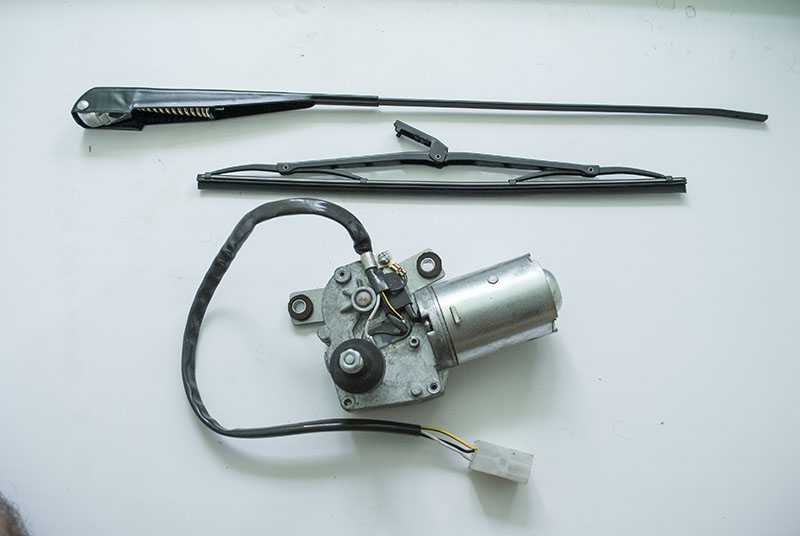

Установите задний дворник ВАЗ 2109 в вертикальное положение и открутить гайку крепления.
После снимите рычаг стеклоочистителя полностью.
Снимите защитный колпачок тот, что на валике.
Ключом открутите гайку крепления кронштейна.
Далее снимаем обивку багажника, вынув пистоны по очереди только в тех местах, которые не позволяют добраться к колодке с проводами.
После снятия обивки, Вы увидите две колодки одна с проводами, вторая — колодка жгута. Вам нужно их отсоединить.
Осталось открутить два болта стеклоочистителя и снять его с задней двери.

Стеклоочистители используются для очистки лобового стекла от снега и дождя, грязи и пыли, обеспечивая таким образом хороший обзор водителю. Если щетки этого устройства установлены правильно, тогда они способны очистить значительную площадь.

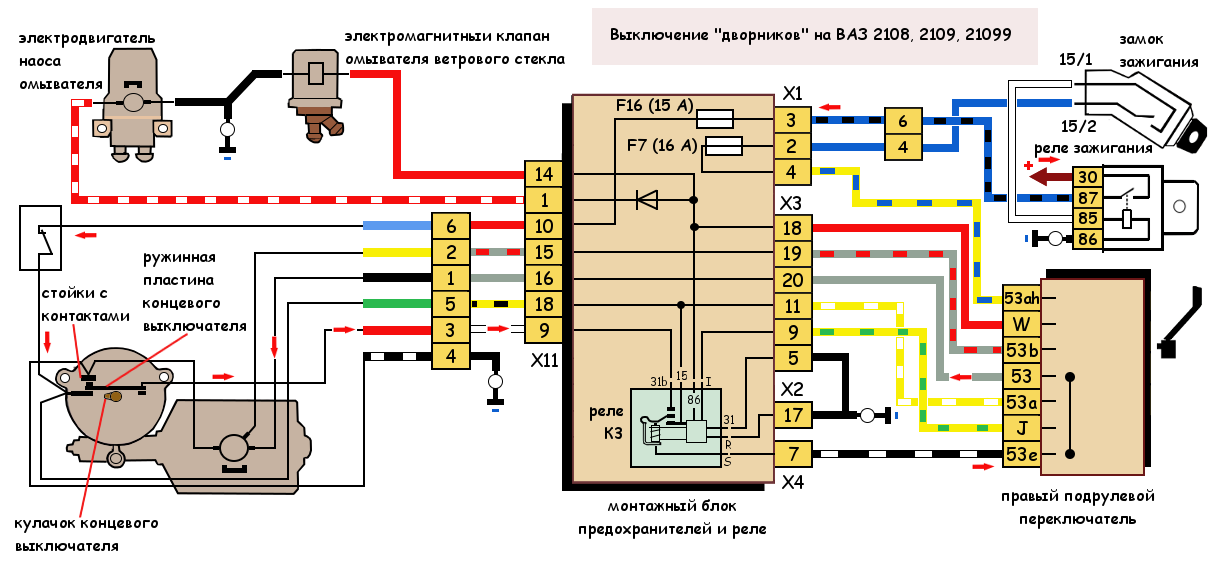

Схема подключения моторчика дворников ваз 2109

Электрическая схема включения очистителя ветрового стекла автомобилей ВАЗ 2108, 2109, 21099 после 1998 года выпуска

Названия колодок и номер предохранителя.

Замена стеклоочистителей лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда нужно менять стеклоочистители лобового стекла? Их необходимо поменять, при их износе. Как же осознать то что дворники износились? Да все просто! Для проверки стеклоочистителей на их износ сделайте последующие требования:

Сначала загрязните грязюкой лобовое стекло, и после этого сядьте за водительское кресло автомобиля. Потом с помощью под-рулевого переключателя включите дворники, и дайте им поработать пару минут. замена трапеции дворников ваз Ремонт стеклоочистителя. фильтра на ВАЗ 2110.

За время работы поглядите за сколько движений они стопроцентно очистят стекло от грязищи. А так же поглядите оставляют ли они после очищения полосы на лобовом стекле.

И под окончание операции, в связи всех этих проверок просто убедите себя, а необходимо ли поменять дворники на новые либо нет.

Примечание! Оба дворника заменяются идентично, потому пример подмены будет показываться только на одном дворнике!

Снятие: 1) Сначала поставьте щетку в вертикальное положение. Сразу после чего при помощи гаечного ключа отверните маленькую гайку, которая укрепляет поводок стеклоочистителя.

Поменяли заводские детали от 2115, в последующем видео разгон до сотки Летняя поездка на рыбалку .

Как заменить щетки стеклоочистителя, каркасные или без каркасные (PitStopMD)

Процесс установки и замены щеток

стеклоочистителя и выбор наилучшихщеток . .

Примечание! Когда гайка будет отвернута, покачайте дворник рукой и вследствие чего снимите его. Если не удастся его снять, то в таком случае воспользуйтесь пассатижами. замена трапеции дворников ваз 2110 — YouTube. Снимайте поводок стеклоочистителя при помощи пассатижей аккуратно, не сорвите резьбу которая присутствует на валике трапеции!

Если вы хотите сократить риск срыва резьбы, то в таком случае гайку крепления поводка стеклоочистителя полностью отворачивать не нужно, а нужно её всего лишь немножко ослабить. Когда гайка будет ослаблена, сдерните с помощью пассатижей поводок стеклоочистителя и только после этого выверните полностью гайку крепления поводка и снимите щетку с автомобиля!

2) Затем взяв в руки отвертку, подденьте при помощи неё защитный колпачоки после чего снимите его с валика трапеции.
3) Следом полностью выверните гайку крепления кронштейна.
4) И в завершение операции, снимите резиновую и пластиковую шайбу, которые расположены чуть ниже гайки крепления кронштейна.

Примечание! Все деформированные, перекошенные, разорванные шайбы и защитный колпачок

замените на новые!

Установка: 1) Сперва наденьте на валик трапеции обе выравнивающих шайбы одна из которых резинового типа а другая пластмассового.
2) Следом вкрутите гайку крепления кронштейна.
3) Затем установите защитный колпачок на валик трапеции и после чего возьмите в свои руки новые дворники и установите их поводком на этот же самый валик, а поверх установленных щеток еще закрутите гайку, которая будет удерживать стеклоочиститель на своем месте.

Дополнительные видео материалы: Хотите узнать какие лучше щетки приобрести на свой автомобиль? Тогда смотрите чуть ниже видео ролик, в котором эксперты узнают какие щетки лучше всего очищают лобовое стекло от грязи.

Примечание!Прежде чем приступить к работе, снимите оба дворника с валика трапеции!

4) Далее разъедините колодку и жгут проводов мото-редуктора стеклоочистителя.

5) Затем с помощью удлинителя с накидной головкой, отверните нижний болт который крепит трапецию стеклоочистителя к кузову автомобиля.

6) После чего извлеките из кузова пластмассовый держатель проводов, что бы не потерять его в дальнейшем при снятии трапеции.

Примечание!Когда держатель будет извлечен, руками разогните его и вследствие чего снимите его с проводов!

7) Теперь выведите оба валика трапеции стеклоочистителя из отверстий.

И в завершение извлеките трапецию стеклоочистителя на ружу, через самую широкую часть отсека перед лобовым стеклом.

Примечание!Устанавливается трапеция стеклоочистителя, в обратном порядке снятию!

стеклоочистители автомобилей ваз 2108, ваз 2109, ваз 21099 — особенности конструкции

Комплект очистителя ветрового стекла типа 33.5205 состоит из электрического привода, рычагов и щеток. Движение щеток стеклоочеститлей- параллельное. Схема включения стеклоочистителя показана на рис. 9.21. Стеклоочистители ветрового стекла могут быть отечественного или импортного производства. Стеклоочистители взаимозаменяемы по присоединительным и посадочным размерам. Также взаимозаменяемы и моторедукторы (электродвигатели с редукторами) этих стеклоочистителей, хотя они имеют некоторые отличия в конструкции. Стеклоочиститель имеет три режима работы: 1-й и 2-й режимы постоянные (но с различными скоростями движения щеток), а 3-й режим — с прерывистым движением щеток стеклоочистителя. Электродвигатель стеклоочистителя — с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения. Для защиты электродвигателя от перегрузок при примерзании щеток к стеклу, большом сопротивлении их движению или при заедании механизма стеклоочистителя в очистителе устанавливается термобиметаллический предохранитель многоразового действия. У моторедукторов импортного производства предохранитель установлен под крышкой редуктора на панели концевого выключателя, а у отечественных моторедукторов предохранитель вынесен на кронштейн привода стеклоочистителя. Прерывистый режим работы стеклоочистителя обеспечивается электронным реле типа 52.3747, установленным в монтажном блоке. Это реле также включает моторедуктор стеклоочистителя (малую скорость) при включении омывателя ветрового стекла. В монтажном блоке 2114-3722010 устанавливается реле типа 526.3747 без вывода «К». Характеристики его такие же, как у реле 52.3747. Это реле можно устанавливать и в прежний монтажный блок. На части автомобилей ваз 2108, ваз 2109 могут быть установлены стеклоочистители стекла двери задка вместе с электромагнитными клапанами омывателя. Схема включения стеклоочистителя приведена на рис. 9.22. Стеклоочиститель стекла двери задка состоит из моторедуктора, рычага и щетки. Укладка рычага со щеткой правая по ходу движения автомобиля. В моторедукторах стеклоочистителей установлен термобиметаллический предохранитель для защиты от перегрузок. У стеклоочистителя при нагрузке моторедуктора моментом 0,49 Н•м (0,05 кгс•м), напряжении питания 14 В и окружающей температуре (25±10)°С число двойных ходов вала моторедуктора должно быть (50±5) мин, а потребляемая сила тока не более 2 А.

ПОЛЕЗНЫЙ СОВЕТ Со временем вставки щеток стеклоочистителя теряют эластичность из-за старения резины и щетки прилегают к стеклу неплотно, оставляя при работе неочищенные участки. Временно, до приобретения новых щеток стеклоочистителя, можно попробовать восстановить работоспособность старых щеток. Опустите щетки стеклоочистителя на минуту в чистый бензин, а затем тщательно промойте водой с мылом. Зачастую после этого щетки опять становятся как новые.

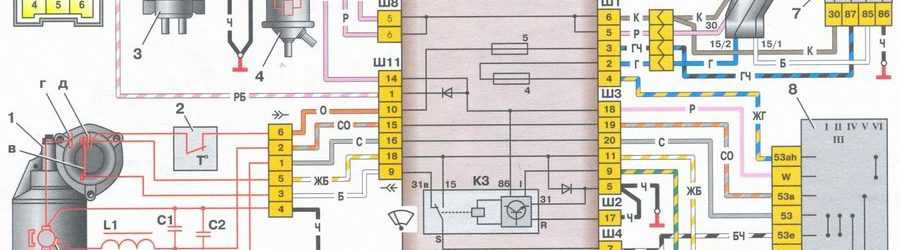

Рис. 9.21. Схема включения стеклоочистителя и омывателя ветрового стекла на автомобиле ваз 2108, ваз 2109, ваз 21099: 1 — моторедуктор стеклоочистителя ветрового стекла; 2 — термобиметаллический предохранитель; 3 — электродвигатель насоса омывателя; 4 — электромагнитный клапан омывателя ветрового стекла; 5 — монтажный блок; 6 — замок зажигания; 7 — реле зажигания; 8 — переключатель стеклоочистителей и омывателя стекол; КЗ — реле стеклоочистителя ветрового стекла; А — порядок условной нумерации штекеров в колодке стеклоочистителя; Б — к выводу «30» генератора; а — щетка 2-й скорости стеклоочистителя; б — щетка 1-й скорости стеклоочистителя; в — пружинная пластина концевого выключателя; г, д — контактные стойки концевого выключателя; С1, С2 — помехоподавительные конденсаторы; L1, L2 — дроссели

Рис. 9.22. Схема включений стеклоочистителя стекла двери задка на автомобилях ваз 2108, ваз 2109: 1 — электродвигатель насоса омывателя; 2 — электромагнитный клапан включения омывателя заднего стекла; 3 — монтажный блок; 4 — замок зажигания; 5 — переключатель стеклоочистителей и омывателя стекол; 6 — стеклоочиститель заднего стекла; А — к выводу «30» генератора; Б — порядок условной нумерации штекеров в колодке стеклоочистителя заднего стекла
