Что показывает бортовой компьютер на калине

Диагностика

Если вы заметили, что с эксплуатацией автомобиля Лада Калина что-то не так, есть смысл запустить диагностику машины. Как правило, все поломки проявляются сразу после осмотра автомобиля. Вы можете обратиться за помощью в проведении диагностики на СТО, где вы заплатите определенную сумму за эту услугу, а можете сделать все самостоятельно. Конечно, с помощью специализированного оборудования больше шансов определить неисправность, потому что при самостоятельной проверке велика вероятность получения неточных данных.

Итак, продолжим самодиагностику автомобиля. Сделать это:

• Выключите зажигание.
• Нажмите и удерживайте кнопку сброса пробега за поездку.
• Удерживая кнопку, поверните ключ зажигания.
• Когда это будет сделано, все индикаторы на приборной панели загорятся, а стрелки на тахометре, спидометре, указателе температуры антифриза и уровне бензина в топливном баке переместятся от нуля до полного значения по шкале. Затем нажмите кнопку на подрулевом переключателе стеклоочистителя. Это позволит вам переключать данные на экране панели приборов. На первом из них вы сможете увидеть процесс проверки правильности работы дашборда. Вторая показывает версию программного обеспечения, установленного на транспортном средстве, а третья показывает комбинации ошибок.

Это последний экран, на котором вам нужно будет прочитать комбинацию неисправностей на автомобиле. На дисплее появятся однозначные коды. Для получения четырехзначных комбинаций неисправностей нужно использовать спецтехнику или прибегнуть к услугам специалистов СТО.

Замена датчика уровня топлива (детальный тест)

Как мы уже знаем, датчик смонтирован в топливном модуле, в который помимо датчика, входит бензонасос и фильтры. Для демонтажа выполняем следующее:

1. Снимаем минусовую клемму АКБ.

2. Снимаем подушку заднего сиденья.

3. Отгибаем напольное покрытие, очищаем лючок топливного модуля от грязи и пыли.

4. Снимаем лючок.

5. Отключаем контактные колодки от модуля питания.

6. Отключаем топливную магистраль магистраль — два штуцера ключом на 17, отводим трубки в сторону.

7. Головкой на 7 и воротком с трещоткой откручиваем прижимную шайбу.

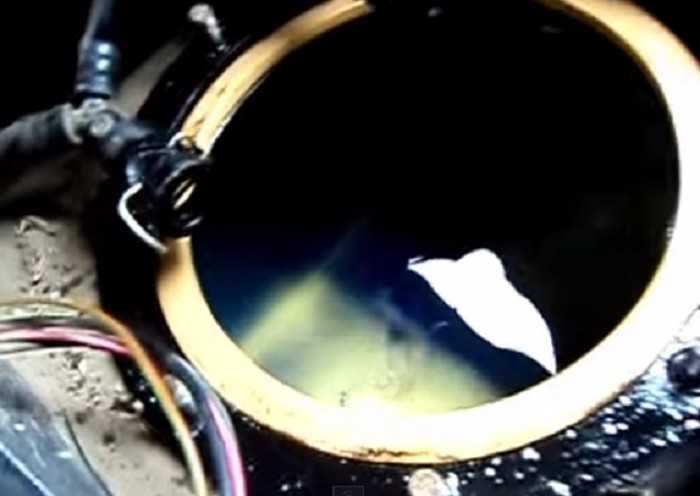

8. Осталось аккуратно вынуть весь топливный модуль в сборе из бака.

9. Крестовой отвёрткой откручиваем винты крепления датчика от корпуса модуля.

10. Отгибаем отвёрткой фиксаторы и вынимаем направляющие.

11. Выкручиваем гайки (ключ на 5) крепления крышки и отделяем датчик от насоса.

Теперь можно протестировать датчик более детально. Рабочий прибор должен иметь сопротивление от 270 до 320 Ом в самой нижней точке (поплавок висит). В самой верхней точке сопротивление датчика должно быть в пределах 7–19 Ом. Снимаем эти данные с помощью мультиметра в режиме измерения сопротивления.

При уровне бензина в баке равном половине его объема сопротивление должно быть около 118 Ом.

Сборка топливного модуля с новым датчиком проводится в обратном порядке. При сборке желательно смазать бензостойким герметиком уплотнительное кольцо прижимной шайбы.

Неисправности

По каким причинам может не работать указатель уровня топлива:

• отсутствие хорошего контакта на каком-либо из участков цепи (отламывание проводов, окисления в местах соединения разъемов, трещины в местах пайки);
• неисправность индикатора приборной панели (к примеру, нарушения мест пайки);
• отсоединение поплавка от скользящего контакта;
• сгорел предохранитель;
• отсутствие контакта между резистивной дорожкой и скользящим контактом. Причиной может стать образование на поверхностях окислов, налета, ослабление нажима скользящего контакта на резистивный слой, истирание дорожек резистивного слоя.

Указатель «врет», работает с перебоями

Причины, по которым указатель неверно показывает уровень топлива в баке:

• наличие в цепи дополнительного сопротивления (окисление в местах разъемов, плохой контакт массы, образование окислов, отложение на резистивном слое и скользящем контакте);
• дефект литья поплавка, из-за чего он наполняется топливом. Поломка крайне редкая, но все же возможна, впрочем, как и выгибание тяги поплавка вследствие механического воздействия при неквалифицированном ремонте;
• образование налета на направляющей стойке (характерно только для датчиков трубчатого типа). В таком случае движение поплавка будет затруднено.

Стрелка всегда показывает полный бак, если в системе:

• произошел отрыв поплавка от скользящего контакта (в таком случае ползунок всегда будет в крайнем положении);
• провод, идущий к указателю, где-то коротит на массу, из-за чего в цепи уменьшается сопротивление.

Дергающаяся стрелка УУТ свидетельствует о частичном истирании резистивной дорожки потенциометра. Это же будет причиной перебоев в работе указателя. Поскольку чаще всего автомобиль используется с топливным баком, заполненным на 40-60%, то именно в этом диапазоне истирание резистивного слоя происходит быстрей всего. Поэтому указатель может исправно работать, только когда положение скользящего контакта попадает на неповрежденный резистивный слой.

Конструкция ДУТ

ДУТ представляет собой реостат, имеющий нихромное сопротивление. Рычаг поплавка отвечает за движение регулируемого контакта, а консоль последнего оборудуется контактной точкой. Когда контакт находится в определенной позиции, замыкается цепь, и на приборной панели зажигается индикатор, показывающий, что необходимо пополнить бак.

Датчик уровня топлива Калина выходит из строя после определенного пробега. Свидетельствовать о необходимости ремонта будут некорректные данные. Причиной подобного является истончение контакта, возникающее по естественным причинам — из-за трения бегунка.

Как снять бензонасос на Калине

Если Вы заметили, что на Лада Калина не работает бензонасос, либо давление в топливной системе стало маленьким, тогда придется снять топливный насос, а затем проверить его и фильтр.

Потребуется: сбросить давление в топливной системе (см. «замена топливного фильтра«), приготовить крестовую и плоскую отвертки, молоток и ткань.

Порядок снятия топливного модуля:

• Откинуть вперед заднее сиденье и приподнять вырезанные части коврика. Вывернуть 4 винта крепления крышки, используя крестовую отвертку.
• Отсоединить колодку с проводами от бензонасоса.
• Отсоединить от бензонасоса топливные шланги.
• Отвернуть против часовой стрелки прижимное кольцо топливного насоса (1118-1101178-10) с помощью плоской отвертки и молотка, а затем снять его.

Снять бензонасос Калины, наклонив его вбок, чтобы не погнуть рычаг датчика указателя топлива и не провернуть поплавок на рычаге. В противном случае показания уровня топлива будет не верным. Подложите под бензонасос ткань, т.к. из стакана модуля может вытекать бензин.Установка бензонасоса осуществляется в обратной последовательности, предварительно заменив резиновое уплотнительное кольцо (1118-1101138-10), иначе будет течь и в салоне будет запах бензина. Проследите, чтобы стрелка на крышке топливного модуля была направлена в сторону задней части автомобиля. А при подключении топливопроводов ориентируйтесь на стрелки на штуцерах, указывающие направления подачи топлива. В руководстве по сервисному обслуживанию указано, что замена бензонасоса Калины займет не менее 2ч., однако, на практике эта операция производится менее, чем за 1ч.

Если после того, как поменяли бензонасос он не работает, тогда проверьте предохранитель и реле бензонасоса Калины, которые находятся в монтажном блоке. Кстати, многие не знают, сколько стоит бензонасос на Калину, его каталожный номер 1118-1139009-10, а примерная цена на текущий момент 2300р.

Панель приборов на Ладе Калине: изучаем, проверяем и меняем своими руками

Описание и расположение индикаторов и приборов на панели

Благодаря приборки водитель получает информацию о состоянии авто и скорости передвижения.

Приборка Лада Калина 2

Начинающему автолюбителю следует с первых дней знать о назначении сигнальных лампочек.

Ниже дается описание приборки:

1 — тахометр — прибор, показывающий, с какой частотой вращается коленчатый вал; 2, 4 — указатели поворота, соответственно левого и правого; 3 — спидометр, отображает реальную скорость движения транспортного средства; 5 — указатель температуры охлаждающей жидкости; 6 — указатель, показывающий уровень топлива в баке; 7 — сигнальная лампа резерва топлива; 8 — кнопка, с помощью которой обнуляются суточные показания пробега; 9 — лампа, показывающая, что включена аварийка, при которой мигают габаритные огни и поворотники, сигнализирующие о неисправности авто; 10 — лампа электроусилителя руля. Тухнет при включении зажигания. Если продолжает гореть, значит ЭУР неисправен; 11 — индикатор дальнего света. Лампочка горит, если включен дальний свет; 12 — сигнализатор включенного ручного тормоза; 13 — индикатор наружного освещения; 14 — сигнализатор неисправности подушек безопасности; 15 — сигнализатор аварийного давления масла в системе авто; 16 — сигнализатор иммобилизатора; 17 — жидкокристаллический экран, отображающий информацию от бортового компьютера; 18 — индикатор неисправности ремней безопасности; 19 — лампочка зарядки аккумулятора; 20 — индикатор аварийного уровня тормозной жидкости; 21 — лампочка электронного распределения тормозных сил, красный свет говорит о неисправности; 22 — сигнальная лампа тормозных колодок; 23 — индикатор антиблокировочной тормозной системы (АБС); 24 — постоянно горящая оранжевым лампочка сигнализирует о проблемах с двигателем.

После запуска двигателя индикаторы загораются оранжевым светом. Если в системе все работает нормально, то они тухнут спустя 1-2 секунды.

Приборка Лада Калина

Возможные неисправности

У приборной панели возможны следующие неисправности:

1. Не работают указатели уровня топлива или температуры. Причина может быть в неисправности датчиков или повреждении проводки.
2. При полном баке стрелка уровня топлива падает в нулевое положение.
3. Стрелка на указателе уровня топлива движется скачкообразно и часто опускается в нулевое положение.
4. Индикатор резерва топлива не тухнет.
5. Если не горят какие-либо индикаторы на приборке, причина может быть в сгоревших лампочках, недостаточном контакте патрона лампочки и печатной платы, окислении контактов, обрыве проводов, неисправности датчика индикатора.
6. При неработающем спидометре причина может быть в гибком вале привода прибора: плохо затянуты гайки, обрыв, механическое повреждение и т.д. (автор видео — RasH19).

Инструкция по демонтажу и ремонту

Демонтаж приборки может потребоваться для выполнения тюнинга, замены ламп подсветки или ремонтных работ. Узнать, как снять панель приборов на Лада Калина, можно из инструкции по эксплуатации автомобиля.

Светодиодная подсветка приборки

Инструменты и материалы

Прежде чем разбирать панель приборов Калина 2, необходимо приготовить следующие материалы и инструментарий:

• набор ключей;
• крестовую и плоскую отвертку;
• детали и лампочки для замены.

Перед выполнением работ следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора.

Снятие торпеды Калины

Алгоритм действий

Процедура разборки состоит из следующих шагов:

1. Воспользовавшись крестовой отверткой, нужно выкрутить два самореза.
2. Далее необходимо снять накладку с панели приборов.
3. На следующем этапе выводятся из сцепления пружинные фиксаторы.
4. Выкрутив два винта, нужно сдвинуть панель на себя.
5. Фиксатор, удерживающий колодку, нужно поддеть с помощью плоской отвертки и повернуть.
6. Далее нужно отсоединить разъемы с проводами и можно спокойно снимать приборку.
7. Для снятия стекла с щитка приборов следует отщелкнуть пластмассовые фиксаторы.

После демонтажа можно производить замену неисправных деталей и лапочек подсветки. Если перегорели светодиодные сигнализаторы на Лада Калине, то их заменить невозможно, так как они впаяны. В этом случае нужно менять полностью панель приборов Лада Калина 2. Приборка Калина собирается в обратной последовательности.

Таким образом, зная, как разобрать панель на Калине, можно самостоятельно выполнить ее ремонт, если не горит подсветка или сигнальные лампочки.

Снятие или замена датчика топлива на Ладе Калина

Демонтаж топливного модуля и снятие с него ДУТ на Ладе Калина:

1. Сжав пружинные фиксаторы наконечников топливопроводов, отсоединяем трубки подачи и возврата бензина от модуля, а затем отводим их в сторону.
2. Нанося легкие удары молотка по бородку, приставленному к прижимному кольцу модуля, отворачиваем последнее против часовой стрелки.
3. Прижимное кольцо, поддев отверткой, извлекаем из люка.
4. Извлекаем модуль, аккуратно выводя поплавок ДУТ из отверстия бензобака, стараясь не погнуть рычаг датчика. Для этого модуль немного наклоняют.
5. Отгибаем со стороны насоса фиксаторы двух трубчатых направляющих, а затем сдвигаем крышку модуля.
6. Отсоединяем от выводных контактов регулятора давления бензина, который установлен в крышке модуля, провода, идущие к насосу (снимаем их наконечники).
7. Отжав фиксатор разъема, установленного на крышке модуля, отсоединяем колодку с проводами.
8. Шлицевой отверткой на разъеме топливного насоса, выступающего из корпуса модуля, освобождаем фиксатор крепления колодки проводов.
9. Аккуратно отсоединяем колодку с проводами от насоса.
10. У ДУТ, стоящего сбоку корпуса модуля, освобождаем 2 фиксатора его крепления.
11. Сдвигаем ДУТ по пазам его посадочного места на модуле и снимаем.

Демонтированный ДУТ Лады Калина сразу меняют или осматривают и ремонтируют в случае устранимых дефектов. Устанавливаем отремонтированный или новый ДУТ и собираем модуль в обратной последовательности. Аккуратно заведя рычаг с поплавком в отверстие бензобака, ставим топливный модуль на место и ориентируем его таким образом, чтобы стрелка, нанесенная на крышке модуля, указывала назад (по ходу авто), а фиксирующий выступ крышки зашел в паз фланца отверстия бака.

Ставим прижимное кольцо, а затем поворачиваем его до упора по часовой стрелке. Убедившись в надежности крепления модуля, подсоединяем разъем с проводами и трубки топливопровода. Подсоединяем «массу» АКБ. Включаем на 5 с зажигание, чтобы проверить герметичность подсоединения топливопровода. Устанавливаем на место крышку люка, а затем нижнюю часть заднего сиденья.

http://tuningvaz.in/remont-datchika-urovnya-topliva-lada-kalina/http://www.lada-forum.ru/index.php?showtopic=49068http://etlib.ru/qa/kak-proverit-datchik-urovnya-topliva-na—56989http://vaz-russia.com/remont-vaz-1117-kalina-universal/zamena-datchika-urovnya-topliva-na-kaline.htmlhttp://carnovato.ru/datchik-urovnja-topliva-vaz-2110-kalina/

Замена лампочек в приборной панели Лада Калина

Щиток приборов всегда должен быть в исправном состоянии. На нем выводиться информация о состоянии важных систем и узлов автомобиля. От исправности приборов зависит точность информации, которую получает водитель во время движения. Скачки напряжения в сети, вибрации, температурные перепады значительно уменьшают ресурс ламп подсветки. Поэтому замена ламп в щитке приборов – проблема, которая частенько повторяется.

Диагностика

• Проверьте ползунок регулировки яркости подсветки панели. Часто бывает, что регулировка яркости стоит на минимуме и подсветка горит очень тускло или не горит вовсе;
• Проверьте предохранитель на подвеску панели. На Калине предохранители располагаются под крышкой блока переключателя света. В блоке нужно проверить предохранитель F7, он отвечает за подсветку панели. Схема расположения предохранителей есть на крышке блока переключателя света;

Одна из самых малораспространенных неисправностей это проблема с проводкой, которая привела к неработоспособности подсветки панели. Обычно это происходит при обрыве какого-то провода. В этом случае вам поможет только электрик.

Выбор ламп

При выборе ламп можно пойти двумя путями:

1. Установить обычные лампы накаливания, такие как были установлены заводом изготовителем.
2. Установить светодиодные лампы.

Рекомендуем устанавливать светодиодные лампы, так как ресурс их выше по сравнению со стандартными и еще можно немного снизить нагрузку на генератор. Еще учтите, что у светодиодных ламп есть плюс и минус. Если вы поставили светодиодную лампу, а она не светит, переверните патрон с лампой на 180 градусов.

В панели приборов на Калине применяется тип ламп с цоколем W1,2W. В любом авто магазине можно купить патрон с лампой или лампочку отдельно.

Пошаговая инструкция

1. Перед началом работ рожковым ключом на десять ослабьте гайку крепления минусовой клеммы аккумуляторной батареи и снимите ее. Стоит отметить, что при снятии панели приборов все показания кроме пробега скидываются.
2. Для удобства работы поставьте руль как при движении прямо.

Маленькой крестовой отверткой открутите два винта крепления пластиковой накладки щитка.

Снимите пластиковую накладку щитка приборов, выведя из зацепления два пружинных фиксатора снизу.

Маленькой крестовой отверткой отверните два винта крепления щитка приборов.

Опустите верхнюю часть панели вниз и выдвиньте ее на себя, чтобы получить доступ к разъему питания.
Отведите фиксатор разъема питания в сторону и отсоедините его.

Снимите щиток приборов и перейдите в хорошо освещаемое место для замены лампочек. Стоит отметить, что нижняя часть щитка проборов вставляется в углубление и держится на валиках, которые по бокам.

Для замены лампы возьмитесь плоскогубцами за патрон и поверните против часовой стрелки. После поворота извлеките патрон вместе с лампой.

Возьмите новый патрон с лампой, установите в посадочное место и поверните за часовой стрелкой до упора. Стоит отметить, если у вас плафон в хорошем состоянии лампу можно заменить отдельно. Лампу извлекаете, просто потянув на себя.

Произведите замену всех перегоревших ламп.
Установите щиток приборов на место посадки так, чтобы нижние валики попали в пазы.
Опустите щиток немного на себя и подсоедините разъем питания. Не забудьте закрыть фиксатор.
Заведите панель так, чтобы совпали крепежные отверстия и затем закрутите два крепящих винта.
Установите пластиковую накладку сначала защелкнув два нижних пружинных фиксатора, а затем закрутите два винта крепежа накладки сверху.
Оденьте минусовую клемму и проверьте работу подсветки.

Посмотреть порядок работ по замене лампочек в приборной панели Лада Калина можно в этом видео:

Резюмируем

Как видно из вышесказанного, процесс замены ламп в приборной панели на Калине – не сложен. На станциях технического обслуживания за замену ламп в приборке берут от 300 до 600 рублей. Чтобы сэкономить эти деньги, нужно работать по выше представленной инструкции и иметь небольшой набор инструмента. Заменить лампочки сможет человек без опыта в обслуживании автомобилей за 20-30 минут.

Установка и подключение БК Штат X-5 M

Сразу хочу сказать, что подробных фотографий сделать к сожалению не получилось, но думаю, что словами объясню порядок установки и подключения. Так как делал все ночью под фонарем, то на качество существующих фото прошу сильно не ругаться

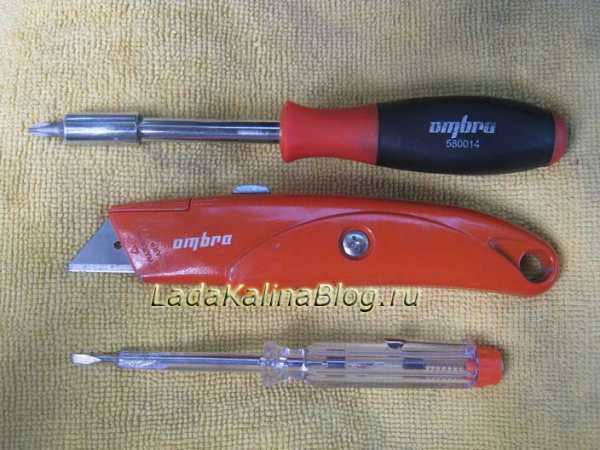

Первое, на что хотел бы обратить внимание, это инструменты и принадлежности, которые потребуются для подключения:

1. Отвертка крестовая и плоская тонкая(использовал индикаторную)
2. Острый нож
3. Изолента

Особенности установки и порядок подключения компьютера

Итак, бортовой компьютер Штат X-5 M имеет 9 контактов, но подсоединять все нет необходимости. Для корректной работы достаточно будет подсоединить всего лишь 6 проводов. А ниже более подробно расскажу, что куда подключать и приведу схему, которая идет в инструкции по эксплуатации.

Сразу скажу, что делал все четко по схеме и все функции БК работают отлично, нареканий по ней нет. Просто слышал от многих владельцев, что схема в инструкции не верная и в Интернете есть переделанный вариант. Но, к счастью, все в норме и искать другую не пришлось.

Итак, первым делом я вынул магнитолу, так как она явно будет мешаться при установке.

Сразу убираем ее в сторону, лучше опустить на коврик водителя, чтобы не мешалась. Затем отсоединяем штекер питания от кнопки «Аварийки», так как 4 провода от БК нужно будет подключить к ней.

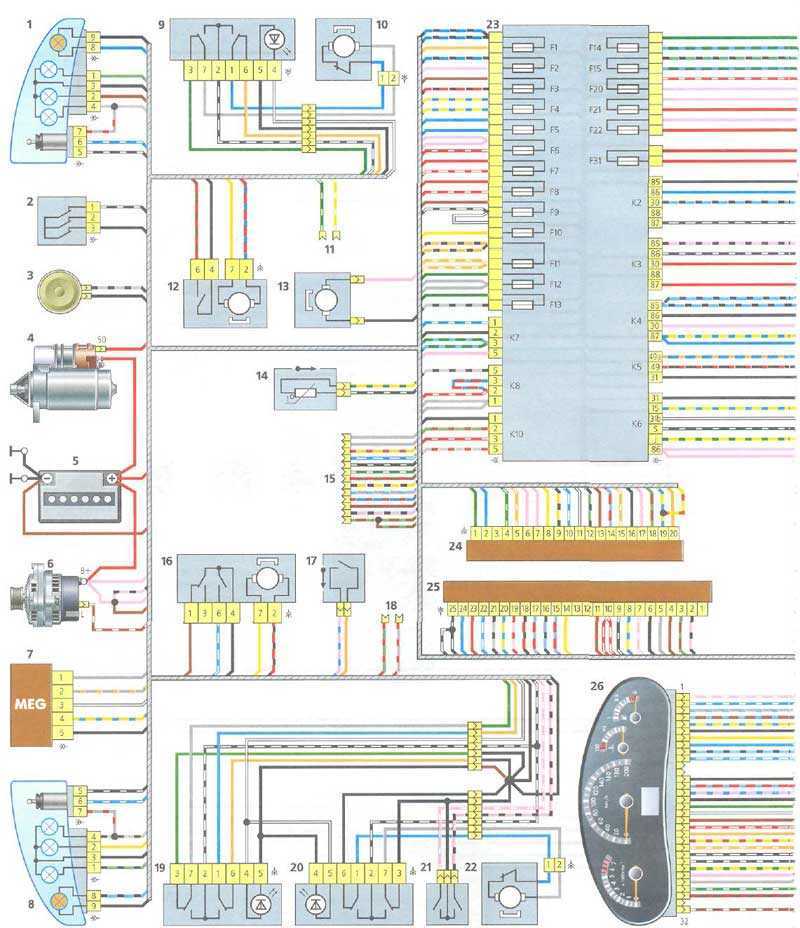

На схеме хорошо показано и объяснено, какие провода к каким фишкам подключать. Но возникнет одна проблема при изъятии проводов из штекера, так как они изнутри фиксируются пластиковыми фишками. Я сделал так: взял тонкую отвертку и со стороны проводов просунул ее до упора в отверстие и покрутил ей в разные стороны, чтобы примять этот фиксатор. А после этого более толстой отверткой с обратной стороны надавливаем на конец провода, с большим трудом, но он должен вынуться. После этого берем провод от БК и подключаем его к нужному разъему на колодке вместо вынутого. А потом ко второму концу, который отходит от основного провода подключаем тот, который вынули из штекера.

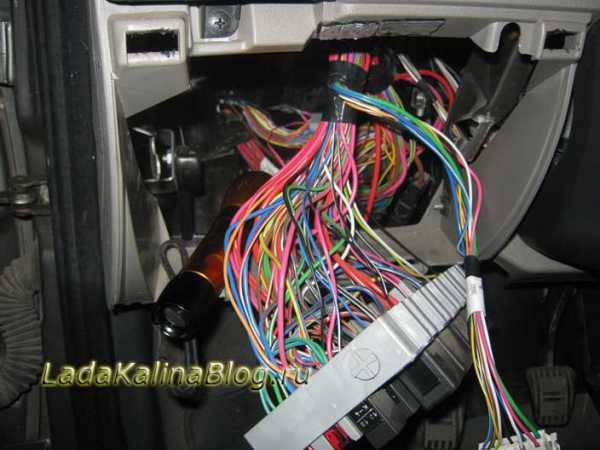

В итоге, у меня получилась примерно следующая картина, как показано на фото ниже. Перемотал немного все фишки изолентой, чтобы не дребезжали:

После того, как все 4 провода подключены к этой колодке, можно приступать к врезанию в розовый провод на задней колодке панели приборов. Находится эта колодка в довольно труднодоступном месте и чтобы до нее добраться, нужно будет открутить блок предохранителей и немного вытянуть его назад:

И там вдали, где-то в самом конце ищите взглядом серого цвета огромный штекер. Вот он нам будет нужен. А именно розовый провод с задней стороны штекера. Он отвечает за уровень топлива в баке Калины. Я сделал просто — немного счистил изоляцию на нем и хорошенько примотал нужный провод от БК, после чего обмотал изолентой. На фото ниже показано наглядно:

Штекер можно не разъединять, главное не перепутать проводку. Предварительно посмотрите схему подключения и конкретный разъем.

И последний разъем необходимо подключить к диагностической колодке, которая находится под крышкой ниже прикуривателя. Именно в этом месте и  будет стоять ваш бортовой компьютер Штат. Подсоединять необходимо черный провод от штекера БК к разъему колодки, как показано на приведенной выше схеме.

А всю обмотку потом необходимо протянуть под панелью. Я откручивал пепельницу и продевал весь пучок вниз, а потом, сняв правую крышку тоннеля пола, просунул штекер БК к диагностическому разъему. Думаю, сами поймете, куда там можно протянуть.

Ну а результат проделанной работы можете посмотреть ниже, хотя в предыдущей статье я уже приводил этот пример:

На всю работу по установке Штат X-5 M у меня ушло около 2 часов времени. Думаю, что можно справиться и быстрее, если все делать днем при нормальном освещении. Я просто не стал ждать утра и ночью все подключил. Работой компьютера доволен, функций море, куча разных параметров и диагностика различных датчиков и систем.

Видео обзор по установке БК Штат X5M на Калину

Чтобы было более доступно и понятно, решил записать видео по данной теме:

Не работает датчик уровня топлива

ДУТ, как и любые другие элементы автомобиля, может систематически выходить из строя, в результате чего появляется потребность в ремонтных работах. Сейчас мы подробно рассмотрим самые частые причины данного явления:

1. Если показания ДУТ постоянно меняются («скачут»), возможно, на плате износились контактные дорожки, которые под влиянием времени стираются в результате того, что по ним постоянно перемещается бегунок устройства. Если стертая площадь не большая, попробуйте загнуть бегунок таким образом, чтобы он расположился выше стертого места, однако при большой площади износа, решить проблему удастся лишь заменив датчик.
2. Бывает, что при полном топливном баке, указательная стрелка датчика возвращается к нулевому значению. Возможная причина данного явления — неправильно размещенный ограничитель хода поплавка.
3. При работающем моторе и включенном зажигании, указательная стрелка остается неподвижной. Как правило, причина кроется в повреждении соединительных проводов, окислении их наконечников, неисправности приемника указателя или в перегорании предохранителя.
4. Если указательная стрелка уровня топлива постоянно падает к нулевому значению и, при этом, еще и дергается, следует проверить токосъемник, вероятно, он недостаточно касается резистора датчика, либо оборвалась обмотка резистора.
5. Кроме того, лампа предупреждения о минимальном уровне горючего в баке может вовсе перестать работать или работать некорректно, с перебоями. В данном случае, скорее всего проблема кроется в резисторе и, возможно, придется его заменить.

Наиболее распространенная проблема потенциометрических датчиков — быстрый их износ, а также окисление дорожек, чем и определяется появление описанных выше проблем.

Рекомендуем: 15 лучших ламп H11

Как менять датчик уровня топлива на Приоре

Многие владельцы автомобилей ВАЗ столкнулись с проблемой недостоверной информации об остатке топлива. И, к сожалению, вариантов выхода из строя может быть несколько.

Неисправная проводка, вышедший из строя датчик уровня топлива или механическое повреждение самого бензобака – вот самые частые проблемы с данным дефектом. Если в процессе диагностики выяснилось, что проблема в датчике, его необходимо заменить.

По расположению датчика уровня топлива в автомобиле Приора унаследовала аналогичное положение от своих предшественников. Замена состоит из следующих пунктов:

1. Разборка топливного модуля

2. Снятие и установка нового датчика

3. Установка топливного модуля

В автомобиле Приора датчик уровня топлива находится в топливном модуле, в который также входят топливный насос и топливный фильтр.

Для разборки заднее сиденье необходимо снять. Под ним есть небольшой люк. Откручиваем два самореза, удерживающие крышку люка. Топливный модуль расположен прямо под ним. Отсоедините фиксатор от разъема в верхней части модуля.

Затем отсоединяем тройники и патрубки подачи бензина. Для этого нажмите на пружинные фиксаторы и отсоедините. Топливный модуль фиксируется прижимной пластиной и прикручивается 8 гайками. Откручиваем их, затем снимаем пружинные шайбы и провод с массой.

Затем снимаем нажимную пластину и сам топливный модуль

На этом этапе нужно действовать очень осторожно, так как велика вероятность повредить поплавок датчика

После разборки настала очередь снимать неисправный датчик. Если в машине Приоры вышел из строя датчик уровня топлива, скорее всего, дело в том, что пришли в негодность контакты на реостате. И решается это только заменой всего датчика. Он удерживается на корпусе топливного модуля всего двумя зажимами.

Прежде чем сдавить их и сдвинуть к крышке, нужно отсоединить провод от регулятора давления топлива. Затем нужно аккуратно отсоединить фиксатор от крышки модуля. Здесь нужно быть очень осторожным, так как последний довольно хрупкий. Его будет удобнее отсоединить отверткой. Датчик необходимо снять вместе с прилагаемыми кабелями. Установите новый датчик в обратном порядке.

Перед установкой модуля на место проверьте правильность положения резиновой прокладки и пластикового уплотнительного кольца

Обратите внимание, что в проставке есть прорезь. Его необходимо расположить так, чтобы разрез совпадал с выступом крышки топливного модуля

Затем устанавливаем остальные детали в обратном порядке.

Учтите, что при выходе из строя датчика уровня топлива у Приоры есть очень очевидный недостаток: стрелка уровня топлива не двигается, сколько бы топлива ни было залито в бак. Поэтому, если проблема не исчезнет после его замены на новый датчик, то, скорее всего, проблема не в этом. В этом случае необходимо проверить целостность проводов, а также состояние контактов.

Поскольку процесс замены датчика уровня топлива довольно трудоемкий, имеет смысл пересмотреть другие компоненты топливного модуля. Это должно быть сделано как для удобства, так и для вашего комфорта. При необходимости замените неисправные детали. Эта дополнительная работа сэкономит вам время позже.
