Замена передних стоек ваз 2113, 2114, 2115 своими руками

Транскрипт

1 Замена заднего амортизатора и задней пружины подвески на автомобиле ваз 2108, ваз 2109, ваз Предупреждение! Перед тем как поднять заднюю часть автомобиля, включите первую передачу и установите упоры под передние колеса автомобиля. Приподняв заднюю часть автомобиля, установите надежные опоры рядом с домкратом. Под балку задней подвески устанавливать опоры нельзя, так как задняя подвеска должна быть разгружена. 1 2 Снимите колесо. 3 Снимите защитный колпак верхнего крепления задней стойки в багажном отделении, отверните гайку верхнего крепления задней стойки, удерживая шток амортизатора от проворачивания, и снимите опорную шайбу с верхней подушкой Отверните гайку нижнего крепления заднего амортизатора и выньте болт Предупреждение! Ослабляйте и затягивайте болты крепления заднего колеса только на автомобиле, стоящем на земле. Момент затяжки болтов заднего колеса Нм.

2 4 5 Опустите задний амортизатор вниз и снимите со штока амортизатора нижнюю подушку с опорной шайбой и распорной втулкой через витки пружины Утопите вниз шток заднего амортизатора 6 7 Снимите заднюю пружину с защитным чехлом, крышкой и буфером сжатия Выньте задний амортизатор из ниши заднего колеса 8 9 Снимите изолирующую прокладку с верхней опорной чашки пружины задней подвески (если прокладка не осталась на задней пружине) Выньте пыльник задней стойки амортизатора из пружины задней подвески и удалите из него буфер хода сжатия

3 10 Проверьте и осмотрите задний амортизатор аналогично амортизатору передней подвески 11 Произведите замену дефектного сайлентблока нижнего крепления заднего амортизатора 12 Порванные или потерявшие упругость подушки заднего амортизатора замените 13 Замените порванный пыльник задней стойки амортизатора. При замене пыльника задней стойки амортизатора снимите с него крышку 14 Поврежденный или разрушенный буфер хода сжатия также требует замены 15 Замените порванную или потерявшую упругость изолирующую прокладку 16 Задняя пружина требует замены, если на пружине обнаружены трещины или деформация витков пружины. Проверьте осадку задней пружины подвески, для чего три раза прожмите пружину до соприкосновения витков. Затем приложите к задней пружине подвески нагрузку 3188 Н (325 кгс). Длина пружины задней подвески Н под указанной нагрузкой должна быть не менее 201 мм (182 мм — для автомобилей ваз 2108, ваз 2109, ваз 21099, поставляемых на экспорт). Если длина пружины задней подвески с желтой маркировкой (класс А) менее 207 мм (188 мм — для автомобилей ваз 2108, ваз 2109, ваз 21099, поставляемых на экспорт), смените пружину на пружину с зеленой маркировкой (класс В). Сжатие пружины задней подвески проводите по оси пружины, а опорные поверхности должны соответствовать поверхностям опорных чашек амортизаторов и кузова. На автомобиле ваз 2108, ваз 2109, ваз рекомендуется заменять обе пружины задней подвески, при этом пружины задней подвески должны быть одной группы.

4 17 18 Соберите стойку задней подвески в порядке, обратном разборке. При установке крышки на кожух заправьте его кромку на фланец крышки Изолирующую прокладку установите на пружину задней подвески сначала так, чтобы конец пружины упирался в выступ прокладки. Прикрепите прокладку к пружине изолентой, чтобы прокладка не соскакивала при установке 19 Примечание Закрепите стойку задней подвески и наденьте на заднюю стойку пыльник с крышкой. Вытяните шток амортизатора и установите на амортизатор нижнюю подушку с опорной шайбой и распорной втулкой Шток заднего амортизатора легко вытянуть, если навинтить на шток амортизатора гайку Установите заднюю пружину на заднюю стойку так, чтобы начало первого витка пружины попало в подштамповку в нижней чашке Чтобы сжать пружину задней подвески при установке, подставьте домкрат под балку. Постепенно приподнимая балку домкратом и сжимая тем самым пружину, введите шток амортизатора в отверстие арки кузова

5 22 Установите на шток заднего амортизатора верхнюю подушку с шайбой и заверните гайку верхнего крепления задней стойки, удерживая шток заднего амортизатора от проворачивания вторым ключом 23 Опустив автомобиль на землю, несколько раз сильно качните автомобиль. Затяните гайку нижнего крепления амортизатора к балке моментом б8-84 Нм (6,8-8,4 кгс-м), гайку верхнего крепления амортизатора Нм (5,1-6,3 кгс-м). После пробега 100 км еще раз затяните эти резьбовые соединения требуемыми моментами

Советы по замене задней стойки ВАЗ 2114

Перед тем как поднять заднюю часть автомобиля, включите первую передачу и установите упор под передние колёса. Приподняв заднюю часть, установите надёжные опоры рядом с домкратом. Под балку задней подвески устанавливать опоры нельзя, так как подвеска должна быть разгружена.

Чтобы произвести ремонт своими руками необходимого наличии инструмента:

• накидные ключи размером «на 17»,«на 19»,«на 22»;
• торцевая головка размером «на 17»,«на 19»;
• смазка WD 40;
• отвёртка;
• молоток;
• плоскогубцы;
• монтировка;
• домкрат;
• трещотка и воротки;
• новый масляный амортизатор ВАЗ 21082905004 или его аналоги KYB 341824, SACHS 112295 или 170608.

Стоимость актуальна для Москвы и области на весну 2017.

• Свежие записи
  • Нужно ли менять пружины при замене амортизаторов
  • Скрипят амортизаторы на машине что делать
  • Из чего состоит стойка амортизатора передняя
  • Чем стянуть пружину амортизатора без стяжек
  • Для чего нужны амортизаторы в автомобиле

Стойки ведущих производителей для ВАЗ 2114

В настоящее время на рынке представлен широкий ассортимент амортизационных стоек. Выбрать их не слишком просто. Качество некоторых из них оставляет желать лучшего. В интернете много форумов, посвященных этой теме. После анализа некоторых из них стало понятно, что производителей, продукции которых автолюбители доверяют, не очень много. Основными из них являются «Плаза», «Каяба» и «СС20». Рассмотрим стойки каждого производителя подробнее.

«Плаза» — за красивым названием скрывается Санкт-Петербургский амортизаторный завод. Уже то, что компания отечественная, в данном случае хорошо. Значит, выпуск производится по соответствующим стандартам и имеется ОТК. Ассортимент продукции очень широк. Рассмотрим только стойки, предназначенные для ВАЗ 2114.

Стандарт, по отзывам, более жесткие, чем заводские. Кроме того, зимой масло в них замерзает и приходится подолгу их раскатывать. Тем не менее многие автолюбители устанавливают их на свои машины. X-Drive — лишены предыдущих недостатков. Благодаря низкой вязкости заливаемого масла могут с успехом эксплуатироваться в холодном климате

Это немаловажно для некоторых районов нашей страны. Sport — производитель заявляет о том, что их жесткость на 80 процентов выше, чем у родных ВАЗ 2114

Они быстро реагируют на малейшие изменения дорожного полотна, поэтому хорошо держат дорогу, хотя в некоторых случаях поездку не назовешь комфортной

Кроме того, в этой линейке есть несколько модификаций, предназначенных для тюнинга. Называются они короткоходные стойки на ВАЗ 2114. Soft-Drive — самые мягкие. Езда на них доставляет удовольствие. Следствием этого является недостаточная устойчивость автомобиля на крутых поворотах. Поэтому предназначены они для водителей со спокойным стилем вождения.

И, конечно, здесь нашлось место стойкам ВАЗ 2114. Для этого автомобиля «Каяба» выпускает 5 моделей передней стойки и 4 — задней. Приведем самые распространенные.

1. Premium — гидравлический амортизатор, почти полный аналог заводского ВАЗ 2114. Среди автолюбителей пользуется особой популярностью.
2. Ultra SR — спортивные. Хорошо держат дорогу даже на низкопрофильной резине, а также на радиальных шинах.
3. EXCEL-G — азотный амортизатор обеспечивает максимальный комфорт. Предназначен для водителей, предпочитающих спокойный стиль вождения.

Замена передних стоек, пружин и опор на ВАЗ 2114-2115

Передние стойки на автомобилях ВАЗ 2114-2115 изнашиваются гораздо быстрее чем задние и связано это с тем, что на переднюю часть автомобиля приходится большая нагрузка, так как основные агрегаты находятся именно там. Если амортизаторы потекли, или начали сильно пробивать на ямах, то в таком случае лучше всего будет их полная замена. Многие привыкли обращаться с такими проблемами в СТО, хотя если немного постараться, то можно все это сделать своими силами. Главное, чтобы под рукой были все необходимые инструменты и приспособления. Ниже приведен подробный перечень всего:

• стяжки пружин
• съемник шаровых опор или рулевых наконечников
• плоскогубцы
• молоток
• ключи на 13 и 19 а также аналогичные головки
• вороток и трещоточная рукоятка
• пробой

Рекомендую сначала ознакомиться с роликом, который будет представлен ниже, а затем почитать и мой фото отчет о проделанной работе.

Видео по замене передних стоек на автомобилях Лада Самара — ВАЗ 2114, 2113 и 2115

Если видео по какой-либо причине посмотреть не удалось, то можно ознакомиться с пошаговой инструкцией с фото материалами. Там тоже все наглядно описано и понятно, так, что разобраться можно даже новичку.

Руководство по самостоятельной замене стоек передней подвески на ВАЗ 2114 — 2115

Первым делом необходимо поставить автомобиля на ручной тормоз, сорвать болты крепления переднего колеса и поднять машину домкратом. Затем окончательно снять колесо и можно приступать к выполнению этого ремонта ходовой на ВАЗ 2114-2115.

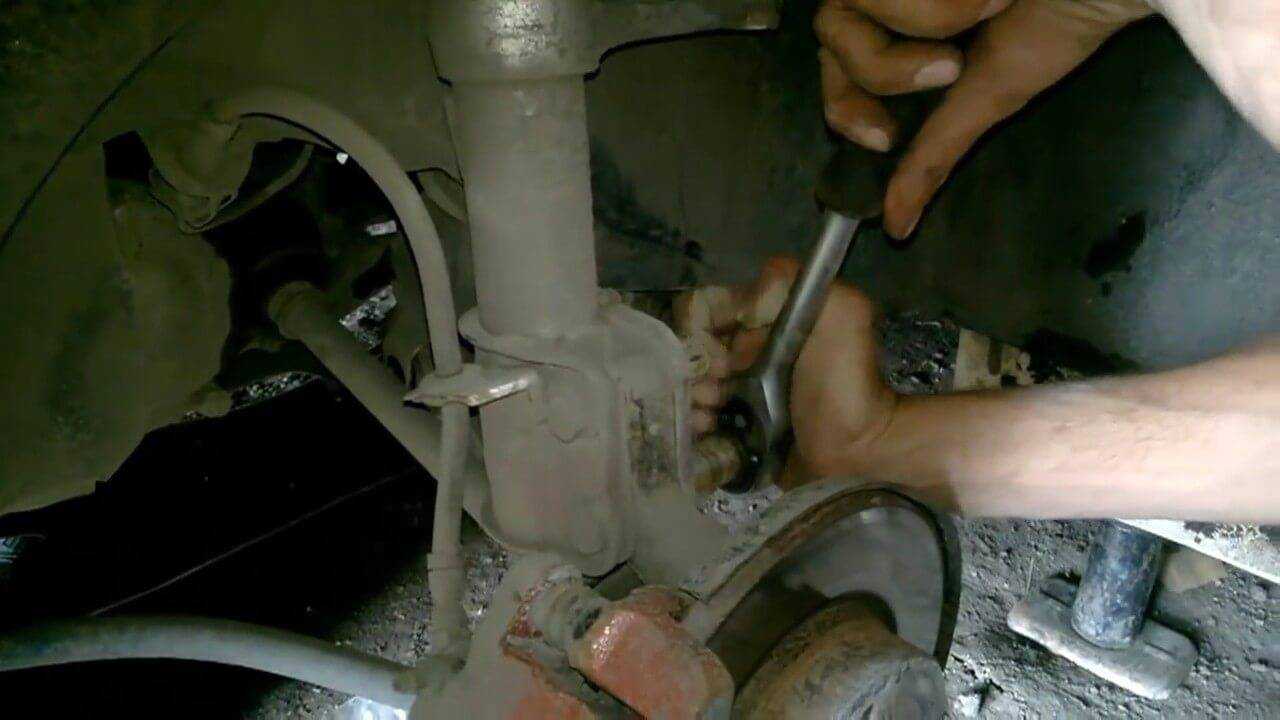

Для начала необходимо освободить стойку от крепления с рулевым наконечником. Об этом читайте более подробно в статье о Замене наконечников рулевых тяг. После того, как справились с этой задачей, откручиваем две гайки крепления стойки к рычагу снизу, как это наглядно показано на фото ниже:

И пробуем вытаскивать болты с обратной стороны руками. Если этого сделать не получается из-за приржавевших соединений, то можно воспользоваться пробоем или деревянным бруском, выбивая болты молотком:

Когда болты выскочили наружу, то стойку можно отвести в сторону, тем самым разъединив ее с рычагом:

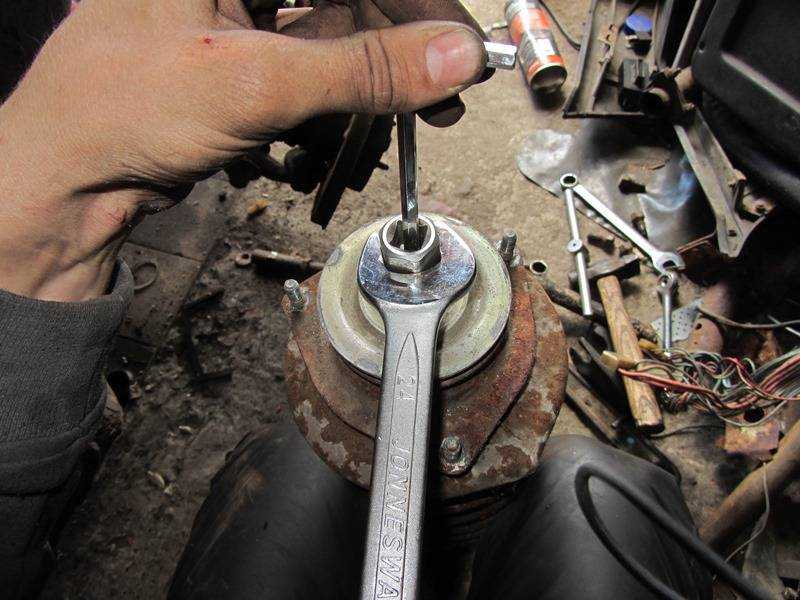

Теперь открываем капот и отворачиваем три гайки крепления передней опоры к стакану кузова ВАЗ 2114-2115. Наглядно это представлено на приведенном снимке внизу:

Когда будете отворачивать последнюю гайку, придерживайте стойку снизу, чтобы она не упала. Затем можно без особых проблем вынимать ее:

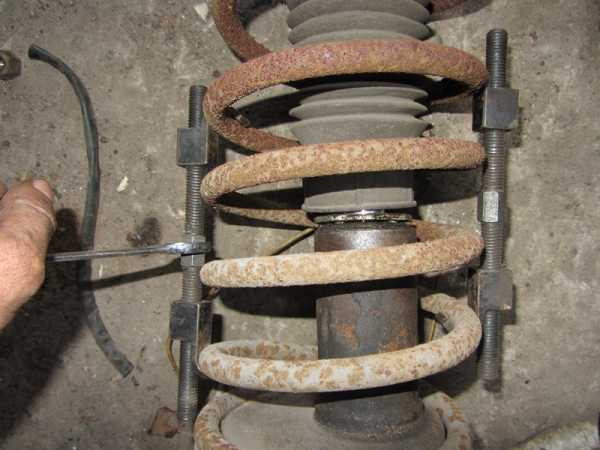

Вот и снят весь модуль передней подвески. Чтобы его разобрать, нам понадобятся стяжки пружин и специальный ключ для откручивания центральной гайки сверху опоры. Первым делом необходимо ослабить верхнюю гайку, удерживая шток от проворачивания:

До конца ни в коем случае не отпускайте, иначе можно получить пружиной по лбу, или еще по чему-нибудь. Стяните пружины при помощи специальных приспособлений

И только потом откручивайте гайку до конца, и снимайте верхнюю чашку опоры:

Затем можно приступать к снятию самой опоры:

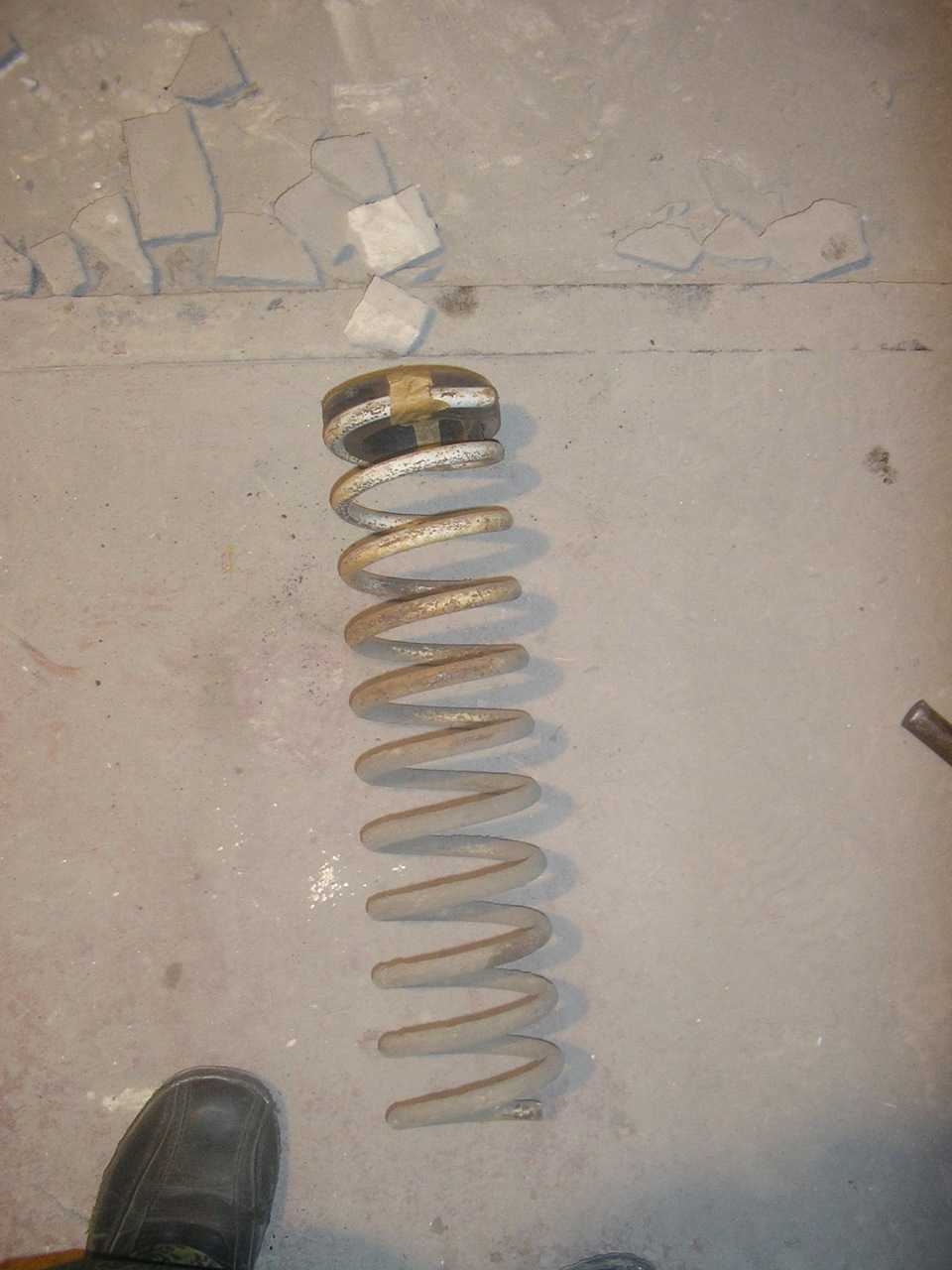

А затем и пружины:

Теперь остается снять резиновый пыльник, буферы сжатия и можно приступать к выполнению замены всех необходимых деталей передней подвески: опорных подшипников, опор, стоек или пружин. Весь процесс сборки проход в строго обратной последовательности и не занимает много времени. При установке модуля на автомобиль не исключено, что придется немного повозиться, чтобы снизу совпали отверстия в самом корпусе стойки и рычаге. Но при наличии монтировки справиться вполне можно самостоятельно!

Цены комплектующих примерно следующие (для примера я назову от производителя SS20):

Что касается остальных деталей, таких как буферы сжатия и пыльники, то в общей сложности потратите еще около 1 тысячи рублей. Конечно, эффект после установки не заводской подвески просто радует. В общем, как-нибудь отпишусь в следующих статьях об этом.

Процесс замены амортизаторов ВАЗ 2113, 2114, 2115 своими руками

Запаситесь смазкой для очистки деталей

Как заменить передние (с видео)

Для начала рассмотрим пошаговую инструкцию замены передних стоек на ВАЗ 2114 и 2115.

1. Открыв капот, выньте защитный колпак, расположенный вверху стойки.
2. Уменьшите натяжение гайки фиксации штока. Для этого возьмите два ключа, одним из которых предотвращайте прокручивание детали, а другим откручивайте гайку штока.
3. Снимите колесо со стороны, нуждающейся в замене амортизационной стойки.
4. Снимите шплинт с гайки телескопической стойки.
5. Снимите наконечник рулевой тяги.
6. Снимите палец.
7. Открутите два болта, фиксирующие поворотный кулак к стойке.
8. Открутите три гайки, прикрепляющие стойку к стакану.
9. После выполнения последнего пункта можно полностью снять переднюю стойку. Сборка осуществляется в обратном демонтажу порядке.

Как снять и поменять задние + видео

1 — резинометаллический шарнир, 2 — кронштейн крепления рычага задней подвески к кузову, 3 — кожух амортизатора, 4 — буфер, принимающий на себя нагрузку от хода сжатия, 5 — крышка кожуха, 6 — основная шайба опоры, 7 — амортизационная подушка, 8 — распорная втулка, 9 — чтойка (амортизатор), 10 — прокладка изоляции, 11 — цельная пружина, 12 –соединительный элемент для рычагов, 13 — балочный рычаг, 14 — кронштейн для крепления конструкции стойки, 15 — фланец, 16 — рычажная втулка

Теперь перейдём к замене заднего амортизатора.

1. Перед тем как начать проведение работ, когда автомобиль всё ещё не поддомкратили, надо найти в верхней части стакана стойки специальную заглушку из пластика и снять её. Под ней находится гайка, фиксирующая шток. Для выполнения работы требуется специализированный ключ, способный зафиксировать шток в одинаковом положении, но при этом раскручивающий гайку.
2. Поддомкратьте транспортное средство и снимите колесо. Это требуется для того, чтобы получить свободный доступ к нижнему фиксатору стойки. Процесс выполняется на всех рассматриваемых авто — ВАЗ 2113, 2114 и 2115.
3. Смажьте болт снизу, фиксирующий заднюю стойку, специальной смазкой. Для этого можно воспользоваться спреем WD-40. Рожковым ключом надо фиксировать гайку, а другим ключом аналогичного размера необходимо раскручивать болт.
4. Сняв болт из проушины, можно медленно демонтировать задний амортизатор со своего установочного места. Выполняя эту задачу, надо поддеть низ амортизатора. Для этого используется обычная отвёртка.
5. Отведите корпус стойки, после чего снимите амортизатор, придерживая его.
6. Со старого амортизатора демонтируйте следующие детали: прорезиненная втулка, чашка, отбойник, кожух, стойка. Эти детали надо будет потом поставить снова, но в обратной последовательности. Иногда умельцы заменяют и патроны амортизатора.

Замена передних стоек ВАЗ 2114, пошаговая инструкция

Перед тем как приступать к работе, запаситесь необходимым инструментом. Здесь можно обойтись стандартным набором.

Подготовьте два рожковых ключа (на «тринадцать» и на «девятнадцать»), специальный ключ на «двадцать два», съемник, предназначенный для демонтажа наконечника рулевой тяги, плоскогубцы и небольшой молоток.

Учтите, что менять стойки стоит одновременно с двух сторон. Таким способом вы сэкономите массу личного времени и в будущем сбережете свои нервы.

В противном случае износившая и новая стойка могут вести себя в движении по-разному, что приведет к ухудшению управляемости авто (особенно это будет заметно на мокрой или скользкой дороге).

Замена стоек производится по такому алгоритму:

1. Ослабьте крепежные болты на переднем колесе, натягивайте ручной тормоз и фиксируйте колеса с помощью упоров. Все это необходимо, чтобы исключить любое перемещение авто при выполнении работ.

2. Поднимайте переднюю часть авто домкратом, подставляйте какие либо упоры и снимайте колесо.

3. Открывайте капот и находите болты крепления стоек к кузову автомобиля (они находятся с левой и правой стороны ближе к лобовому стеклу).

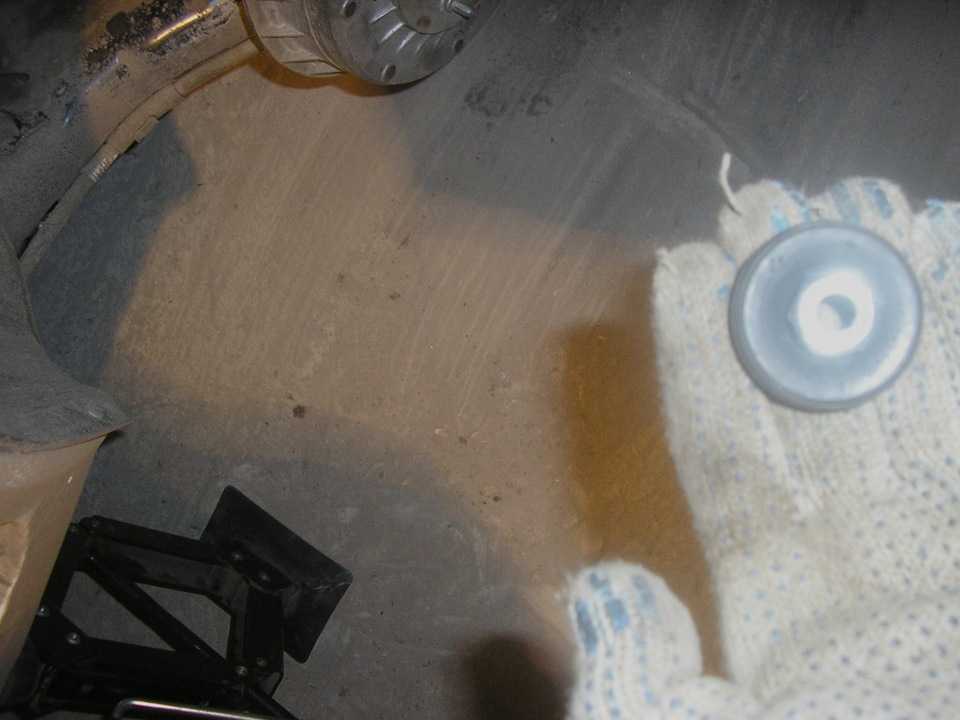

4. Снимайте пластиковый колпак, который фиксируется на стакане. Для этого достаточно поддеть его чем-то острым (подойдет обычная отвертка).

5. Выкручивайте гайки, которые сверху крепят стойку к кузову машины.

6. К стойке автомобиля закреплен тормозной шланг на кронштейне – снимайте его.

7. Берите металлическую щетку и вычищайте все детали крепления стойки к элементам кузова и ходовой системы.

8. С помощью пассатижей расшплинтуйте гайку, которая фиксирует шарнир наконечника тяги рулевого управления к передней стойке .

9. Используйте специальный съемник и доставайте шарнир из рычага амортизационной стойки (фото 1). Если до этого стойки не снимались, то перед использованием съемника (для защиты резьбы) накрутите гайку на 3-4 оборота.

10. Выкручивайте гайки, расположенные возле места фиксации «кулака» к стойке амортизатора (фото 2). Но перед этим не лишним будет нанести специальные метки на регулировочные болты прежде чем их отворачивать (это позволит не делать развал схождение).

Обратите внимание! Что специалисты все же рекомендуют делать развал схождение при смене стоек. 11

Используйте выколотку, чтобы выбить болты, удерживающие кулак и стойку. Разъединяйте узлы и отводите кулак книзу и вынимайте стойку

11. Используйте выколотку, чтобы выбить болты, удерживающие кулак и стойку. Разъединяйте узлы и отводите кулак книзу и вынимайте стойку.

12. Устанавливайте новую деталь.

13. Внимательно все собирайте в обратной последовательности.

В завершение запомните несколько простых правил:

1. Внимательно проверяйте все узлы на факт повреждений, трещин, задиров или вмятин;
2. выкручивайте и закручивайте болты только при плотно стоящем на земле автомобиле.

Если все делать правильно, то работа по замене обеих стоек займет не более часа. Удачи на дорогах и конечно же без поломок.

Рекомендуем к просмотру видео, которое поможет вам самостоятельно, своими руками заменить передние стойки на ВАЗ 2114. В этом видео также вы найдете все про прокачку амортизаторов. Сами научитесь прокачивать амортизаторы на ВАЗ 2114.

http://autorn.ru/vaz/2113/454-zamena-perednih-stoek-vaz-2113-2114-2115-svoimi-rukami.htmlhttp://luxvaz.ru/vaz-2114/132-zamena-perednih-stoek.htmlhttp://carfrance.ru/zamena-perednix-amortizacionnyx-stoek-vaz-2114/http://etlib.ru/report/1329-zamena-stoek-na-vaz-2114-vaz-2115http://zarulemvaz.ru/zamena-perednix-stoek-pruzhin-i-opor-na-vaz-2114-2115/http://x7.by/remont/204-zamena-perednih-stoek-vaz-2114-svoimi-rukami-prokachka-amortizatorov.html

голоса

Рейтинг статьи

Возможные неисправности задней стойки и их причины

Шум и стук в подвеске автомобиля. Одним из возможных вариантов поломки, о которой свидетельствует шум в подвеске, может быть:

• износ резиновых втулок задних стоек (резинок);
• поломка или осадка пружины стойки;
• ослабление или износ втулки проушин амортизаторов.

Автомобиль начинает водить по сторонам на дороге — на скорости авто отклоняется от «курса», как следствие, водителю необходимо постоянно направлять автомобиль, держа руль на изготовке.

Возможные причины такого явления:

• «пробой» подвески, вследствие разрушения буфера хода сжатия;
• перегрузка задней подвески;
• осадка или поломка одной из пружины подвески;
• смещение задней оси, из-за износа втулок рычагов подвески или деформация самих рычагов.

Частые «пробои» задней подвески. Причинами возникновения являются:

• выход из строя амортизаторов;
• осадка или поломка пружины.

В системе амортизации подвески авто пружина выполняет возвратную функцию и ей приходится выдерживать разные нагрузки и компенсировать давление кузова на колеса, вследствие чего, нередки случаи её повреждения и деформации.

Как поставить заднюю стойку на ВАЗ 2114, 2115, 2109, 2108.

Процесс сборки стойки:

1. Прокачиваем стойку.
2. Одеваем пыльник.
3. Одеваем отбойник на шток стойки.
4. На шток насаживаем шайбу с подушкой.
5. Одеваем пружину с прикрепленной к ней подушкой.
6. Ставим стойку на место прикручивая сначала верх, а потом низ.

Процесс установки заднего амортизатора не сложный, но везде есть свои тонкости.

В первую очередь прокачиваем стойки перед установкой. Обычно инструкция о прокачке идёт вместе со стойкой, но если её нет, просто 5 раз до конца сожмите и достаньте шток стойки. и не переворачивайте её после прокачки (после прокачки стойка всегда должна находиться в вертикальном положении).

Ещё одна важная деталь. При неправильной установке шайб, которые фиксируют шток стойки с кузовом, мы получим скрип задней стойки ваз 2114. Для того, чтобы скрипа в стойке не было необходимо установить нижнюю шайбу чашкой вниз, а верхнюю наоборот, чашкой вверх. В таком случае никакого скрипа в задней части авто не будет.

Проставка должна быть между кузовом машины и пружиной. Что бы установить её без проблем, примотайте её молярным скотчем к пружине. Нужно использовать именно молярный скотч, на крайний случай можно использовать излоленту. При использовании простого скотча, на кочках он может издавать посторонние звуки.

Что входит в переднюю подвеску?

Передняя подвеска ВАЗ-2114 состоит их многих элементов, но многие автомобилисты сталкивались с их ремонтом по отдельности, а не как с целой системой. Передняя подвеска в сборе меняется в случае, если автомобиль попал в дорожно-транспортное происшествие, и разрушены почти все ее элементы.

Итак, стоит рассмотреть, из чего состоит передняя подвеска автомобиля, посмотреть какие элементы входят.

Устройство подвески автомобиля

Устройство и расшифровка элементов подвески ВАЗ-2114:

1 – верхняя опора телескопической стойки; 2 – верхняя опорная чашка; 3 – буфер хода сжатия с защитным кожухом; 4 – опора буфера сжатия; 5 – пружина подвески; 6 – нижняя опорная чашка пружины; 7 – шаровой шарнир рулевой тяги; 8 – поворотный кулак; 9 – телескопическая стойка; 10 – эксцентриковая шайба; 11 – регулировочный болт; 12 – кронштейн стойки; 13 – поворотный кулак; 14 – защитный кожух переднего тормоза; 15 – диск тормозного механизма; 16 – стопорное кольцо; 17 – гайка ступицы колеса; 18 – шлицевой хвостовик корпуса шарнира привода колеса; 19 – направляющий штифт; 20 – подшипник ступицы колеса; 21 – шаровой шарнир; 22 – рычаг подвески; 23 – регулировочные шайбы; 24 – стойка стабилизатора; 25 – штанга стабилизатора; 26 – подушка штанги стабилизатора; 27 – кронштейн крепления штанги стабилизатора; 28 – кронштейн кузова для крепления рычага подвески; 29 – растяжка рычага подвески; 30 – кронштейн крепления растяжки; 31 – защитный чехол шарового пальца; 32 – подшипник шарового пальца; 33 – шаровой палец; 34 – корпус шарового пальца; 35 – шток стойки подвески; 36 – наружный корпус верхней опоры; 37 – внутренний корпус верхней опоры; 38 – подшипник верхней опоры; 39 – резиновый элемент верхней опоры; 40 – ограничитель хода верхней опоры; 41 – защитный колпак верхней опоры; В — зона для контроля шарнира подвески.

Отдельные элементы передней подвески

Элементы передней подвески

Вид передней подвески снизу

Как видно с рисунка выше, подвеска устроена достаточно просто, но все элементы взаимосвязаны и для ремонта и замены, зачастую, требуется отсоединить другие детали. Поэтому, рассмотрим основные элементы передней подвески по отдельности, а также укажем основное назначение детали.

Передняя стойка амортизатора

Передние стойки амортизации

Передний амортизатор или амортизационная стойка передней подвески является одним из основных элементов. Эта деталь обеспечивает амортизацию и поглощение неровностей дорожного покрытия. Также, на нее ложиться все усилие, которое имеется в автомобиле, в том числе и груз.

Обычно, при частой нагрузке или неправильной замене этого элемента он имеет повышенную степень износа. Поэтому, всем автомобилистам необходимо знать устройство и правила эксплуатации стойки амортизатора.

Рассмотрим, как устроена стойка амортизатора, а также все элементы конструкции:

Схема устройства стойки амортизатора

1 – корпус клапана сжатия; 2 – диски клапана сжатия; 3 – дроссельный диск клапана сжатия; 4 – тарелка клапана сжатия; 5 – пружина клапана сжатия; 6 – обойма клапана сжатия; 7 – гайка клапана отдачи; 8 – пружина клапана отдачи; 9 – тарелка клапана отдачи; 10 – диск клапана отдачи; 11 – дроссельный диск клапана отдачи; 12 – поршень; 13 – тарелка перепускного клапана; 14 – пружина перепускного клапана; 15 – плунжер; 16 – пружина плунжера; 17 – направляющая втулка штока с фторопластовым слоем; 18 – обойма направляющей втулки; 19 – уплотнительное кольцо корпуса стойки; 20 – сальник штока; 21 – обойма сальника; 22 – прокладка защитного кольца штока; 23 – защитное кольцо штока; 24 – гайка корпуса стойки; 25 – опора буфера сжатия; 26 – шток; 27 – чашка пружины; 28 – поворотный рычаг; 29 – ограничительная втулка штока; 30 – корпус стойки; 31 – цилиндр; 32 – сливная трубка.

Замена передних стоек на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Передние стойки — они состоят из пружины и из амортизатора, благодаря ним любой наезд на кочку гасится и в связи с этим удар на автомобиль происходит не очень сильный, для примера возьмите гужевую повозку и попробуйте на ней наехать на кочку, каждый наезд будет сопровождаться ударами, а Вы скорее всего прыгать будете, потом сядьте в автомобиль и попробуйте наехать на той же скорости на ту же кочку, результат будет ощутим сразу, вот поэтому и телескопические стойки очень нужны любому автомобилю и играю в нём ключевую роль, в некоторых же машинах стоит не стойка а отдельно пружина и отдельно амортизатор, явным примером этого может быть классика.

Примечание! Чтобы произвести замену передних стоек, Вам потребуется небольшой набор инструментов и целый день на работу (Не меньше, потому что замена стоек занимается как минимум 4, а то и 5 и 6 часов, но если есть правильный набор инструментов, то за 4 часа Вы скорее всего управитесь), из инструментов: Ключи понадобятся, а именно два ключа «на 19» и один накидной «на 17» и ещё один «на 6», кроме этого съёмник понадобится для снятия шаровых опор, ещё один съёмник благодаря которому гайку крепления штока стойки сверху выкрутить можно будет, пассатижи и отвёртка!

Где находятся передние стойки? Один концом телескопическая стойка (Так она правильно называется) прикручивается на гайках к кузову автомобиля (К стакану, открыв капот это место сразу же можно увидеть), а другим концом, она на длинных болтах закрепляется на поворотном кулаке и при наезде на кочку, данная конструкция играет и тем самым в автомобиле комфортно, попытаемся объяснить кратко, для начала взгляните на фото, на нём красной стрелкой указан амортизатор, а синей показано место где пружина располагается (Она на верху расположена и поэтому на фото её плохо видно), всё это и называется стойкой, принцип работы у неё таков, когда колесо автомобиля наезжает на кочку, кузов автомобиля падает вниз (Вместе с колесом), после чего земля тормозит колесо (Не даёт ему ниже уйти) и тем самым кузов сместившись чуть вниз, сразу же возвращается в своё первоначальное положение именно благодаря телескопической стойки.

Примечание! Если Вам будет интересен принцип работы телескопической стойки, то в этом случае посмотрите короткий видео-ролик чуть ниже, в нём показывается наглядно как стойка работает!

Когда нужно менять передние стойки? При выходе из строя стойка первым делом начинает течь, езда на автомобиле становится не комфортной, появляются различного рода стуки в передней подвески, к сожалению проверить работоспособность стойки самостоятельно не возможно, правда есть один способ но он действует только тогда, когда стойка вообще уже износилась, делается он вот как: Вам будет нужно встать возле угла автомобиля (Возьмём правую стойку), получается встаёте возле края правой фары (см. фото ниже, там десятое семейство используется, на Самарах 2 всё то же самое) и кладёте руки на капот или крыло, после чего качните раза два, три машину и когда она в низу будет, резко уберите руки, если машина пойдёт после этого вверх и чуть вниз и сразу же остановится (Без лишних колебаний), то якобы со стойкой всё нормально (Так в книжках пишут), на самом деле всё далеко не так и таким образом как мы уже сказали Вы не поймёте исправна стойка на все 100% или нет (Если сильно убитая стойка будет, то Вы это сразу определите), поэтому если Вы заинтересованы в работе своей подвески, то лучше заедьте на специализированное СТО которое с автомобильной подвеской работает и благодаря спец. прибору которое у них есть, они определят работу каждой стойки и в виде диаграммы дадут Вам лист, в котором и будет показано какая стойка хорошо отрабатывает удары, а какая уже износилась и нуждается в замене.

Примечание! Насчёт видимых повреждений, пружина которая стоит на телескопической стойки, не должна иметь трещин (Не в коем случае) если такое на ней было замечено, то стойку снять будет нужно и заменить либо же отдельно пружину, либо саму стойку целиком и ещё предупредить Вас хотим, если соберётесь заменять стойку, то и вторую тоже менять мы Вам рекомендуем, вообще лучше когда стойки меняются сразу обе, потому что от времени они равномерно изнашиваются, да и вообще, лучше же когда передняя часть отрабатывает удары одинаково, а не по разному (Правая часть мягкая например, а левая наоборот жёсткая), поэтому Вы это тоже учитывайте!
