Замена задних стоек на автомобилях ваз 2108, 2109, 21099

Транскрипт

1 Замена заднего амортизатора и задней пружины подвески на автомобиле ваз 2108, ваз 2109, ваз Предупреждение! Перед тем как поднять заднюю часть автомобиля, включите первую передачу и установите упоры под передние колеса автомобиля. Приподняв заднюю часть автомобиля, установите надежные опоры рядом с домкратом. Под балку задней подвески устанавливать опоры нельзя, так как задняя подвеска должна быть разгружена. 1 2 Снимите колесо. 3 Снимите защитный колпак верхнего крепления задней стойки в багажном отделении, отверните гайку верхнего крепления задней стойки, удерживая шток амортизатора от проворачивания, и снимите опорную шайбу с верхней подушкой Отверните гайку нижнего крепления заднего амортизатора и выньте болт Предупреждение! Ослабляйте и затягивайте болты крепления заднего колеса только на автомобиле, стоящем на земле. Момент затяжки болтов заднего колеса Нм.

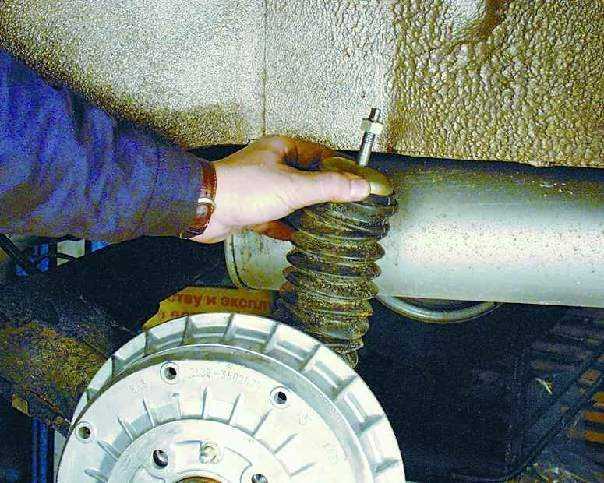

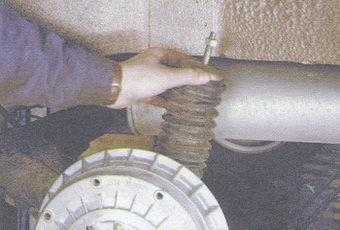

2 4 5 Опустите задний амортизатор вниз и снимите со штока амортизатора нижнюю подушку с опорной шайбой и распорной втулкой через витки пружины Утопите вниз шток заднего амортизатора 6 7 Снимите заднюю пружину с защитным чехлом, крышкой и буфером сжатия Выньте задний амортизатор из ниши заднего колеса 8 9 Снимите изолирующую прокладку с верхней опорной чашки пружины задней подвески (если прокладка не осталась на задней пружине) Выньте пыльник задней стойки амортизатора из пружины задней подвески и удалите из него буфер хода сжатия

3 10 Проверьте и осмотрите задний амортизатор аналогично амортизатору передней подвески 11 Произведите замену дефектного сайлентблока нижнего крепления заднего амортизатора 12 Порванные или потерявшие упругость подушки заднего амортизатора замените 13 Замените порванный пыльник задней стойки амортизатора. При замене пыльника задней стойки амортизатора снимите с него крышку 14 Поврежденный или разрушенный буфер хода сжатия также требует замены 15 Замените порванную или потерявшую упругость изолирующую прокладку 16 Задняя пружина требует замены, если на пружине обнаружены трещины или деформация витков пружины. Проверьте осадку задней пружины подвески, для чего три раза прожмите пружину до соприкосновения витков. Затем приложите к задней пружине подвески нагрузку 3188 Н (325 кгс). Длина пружины задней подвески Н под указанной нагрузкой должна быть не менее 201 мм (182 мм — для автомобилей ваз 2108, ваз 2109, ваз 21099, поставляемых на экспорт). Если длина пружины задней подвески с желтой маркировкой (класс А) менее 207 мм (188 мм — для автомобилей ваз 2108, ваз 2109, ваз 21099, поставляемых на экспорт), смените пружину на пружину с зеленой маркировкой (класс В). Сжатие пружины задней подвески проводите по оси пружины, а опорные поверхности должны соответствовать поверхностям опорных чашек амортизаторов и кузова. На автомобиле ваз 2108, ваз 2109, ваз рекомендуется заменять обе пружины задней подвески, при этом пружины задней подвески должны быть одной группы.

4 17 18 Соберите стойку задней подвески в порядке, обратном разборке. При установке крышки на кожух заправьте его кромку на фланец крышки Изолирующую прокладку установите на пружину задней подвески сначала так, чтобы конец пружины упирался в выступ прокладки. Прикрепите прокладку к пружине изолентой, чтобы прокладка не соскакивала при установке 19 Примечание Закрепите стойку задней подвески и наденьте на заднюю стойку пыльник с крышкой. Вытяните шток амортизатора и установите на амортизатор нижнюю подушку с опорной шайбой и распорной втулкой Шток заднего амортизатора легко вытянуть, если навинтить на шток амортизатора гайку Установите заднюю пружину на заднюю стойку так, чтобы начало первого витка пружины попало в подштамповку в нижней чашке Чтобы сжать пружину задней подвески при установке, подставьте домкрат под балку. Постепенно приподнимая балку домкратом и сжимая тем самым пружину, введите шток амортизатора в отверстие арки кузова

5 22 Установите на шток заднего амортизатора верхнюю подушку с шайбой и заверните гайку верхнего крепления задней стойки, удерживая шток заднего амортизатора от проворачивания вторым ключом 23 Опустив автомобиль на землю, несколько раз сильно качните автомобиль. Затяните гайку нижнего крепления амортизатора к балке моментом б8-84 Нм (6,8-8,4 кгс-м), гайку верхнего крепления амортизатора Нм (5,1-6,3 кгс-м). После пробега 100 км еще раз затяните эти резьбовые соединения требуемыми моментами

Причины поломки задних стоек ваз 2109

Есть две основные причины, из-за которых задние амортизаторы начинают «плохо себя вести»:

• При езде заднее колесо может постепенно стирать локер, выполненный из пластика. Он служит для защиты стойки. С течением времени колесо все ближе подбирается к стойке;
• Если отломление произошло по нижнему сайлентблоку, виновником является болт, удерживающий ее. Его попросту не затянули под требуемой нагрузкой.

Изношенные старенькие аморты

Меняя стойку, обратите особое внимание на данный болт. Если вновь допустите ту же ошибку, в скором времени опять придется делать ремонт

Признаки неисправности задних стоек ваз 2109

Обратите внимание на характерные признаки, которые говорят вам о необходимости предпринять меры по устранению проблем с задними стойками

Признак	Особенности
Видоизменился сайлентблок	На этом элементе могут появляться трещины, различного рода дефекты, изъяны. Это говорит об износе, потому следует заменить аморт
Прокладки и пыльник потеряли свою упругость	Пока эти элементы работают, но с виду явно обмякли. Это серьезный сигнал о том, что в скором времени резиновые компоненты порвутся и это приведет к печальным, дорогостоящим последствиям
Поврежден или деформирован буфер сжатия	Все в системе функционирует под высоким давлением. И если прокладка не выполняет свои задачи должным образом, давление воздействует на буфер, и он ломается
На пружине образовались трещины	Здесь все более чем логично и понятно. При появлении следов деформации пружины ее следует обязательно заменить. Параллельно вы сможете проверить, в каком состоянии остальные узлы

Сайлентблок

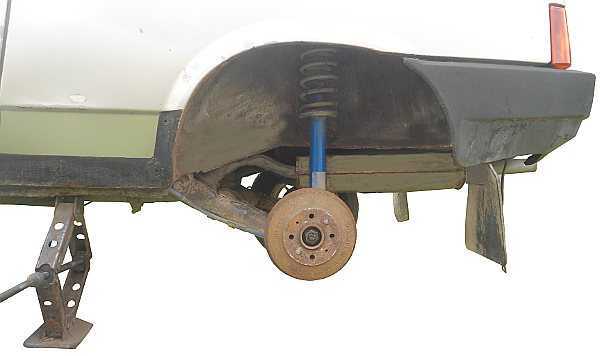

Замена задней стойки на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Задняя стойка – она выполняет функцию удерживания автомобиля на дороге, не даёт ему сильно крениться в поворотах, а так же удерживает автомобиль на дороге во время наезда на кочку и тем самым он не теряет управление от этого, кроме того стойки доставляют либо дискомфорт (Если не качественная стойка), либо же наоборот доставляет удовольствие от езды и делает автомобиль более плавным и уверенным на дороге.

Примечание! Для того чтобы поменять стойку, вам нужно будет взять с собой: Набор гаечных ключей, в котором у вас будут присутствовать крупные ключи приблизительно «на 17» и «на 19», кроме этого вам понадобится ещё отвёртка, а так же можно будет запастись воротком и к нему накидными головками! (Ещё возьмите с собой разводной ключ или здоровые пассатижи)

Где находится задняя стойка? Из заголовка можно уже предполагать что раз задняя, то и находится она в задней части автомобиля, но где же именно знают не все, поэтому чуть ниже вы можете увидеть фото, на котором колесо с автомобиля снято и можно практически полностью увидеть саму стойку.

Примечание! Любая стойка автомобиля, не важно передняя или задняя состоит из двух важных вещей, а именно из самого амортизатора (Указан на фото выше красной стрелкой) и соответственно из пружины (Указана синей стрелкой) которая держит автомобиль и на даёт ему опуститься на слишком низкую высоту, ну и в некотором плане пружина смягчает удар при наезде на кочку, но всё же самым основным агрегатом благодаря которому удары амортизируются при наезде на кочку, является сам амортизатор!

Когда нужно менять заднюю стойку? Чтобы узнать когда она пришла в негодность, нужно ехать в специализированный автосервис и у них пройти технический осмотр автомобиля (У них есть специальный прибор для этого) который и скажет нуждаются стойки в замене или же нет, но всегда удаётся до ехать до автосервиса (К примеру вы живёте в селе, где нет сервиса который специализируется именно по подвески), поэтому в этом случае вам нужно проверить стойки на исправность самому, а именно посмотрите на них вить где они находятся вы уже знаете, и если вы вдруг обнаружите на них следы масла то нужно производить замену и побыстрее (Касается только амортизаторов), так же на всех деталях включая и саму пружину не должно быть деформаций, а именно пружина не должна быть в трещинах, ну и в завершение отметим пару фактов, если при наезде на кочку в последнее время у вас начали происходить стуки, а так же если автомобиль ведёт себя расхлябано в поворотах и легко очень закидывается на бок, то это всё говорит о неисправности стоек которые и нужно вам будет в таком случае заменить.

Примечание! Проведите небольшой эксперимент который поможет выявить неисправность стоек, для этого положите руки на крайнюю часть заднего крыла у автомобиля и покачайте автомобиль и после этого когда крыло будет находится в нижней точки, сразу уберите руки с него и если машина после этого качнётся сперва вверх, потом вниз и остановиться то со стойками всё в порядке, а если она будет плавать не переставая или будет более одного раза качаться, то стойки придётся вам заменить! (Такую операцию проделайте с каждой стороны, то есть если к примеру с задней левой стороны автомобиль будет плавать, а с правой будет жестко стоять на место, то неисправна только левая стойка и она нуждается в замене)

Сайлентблоки ВАЗ 2109 – замена важных элементов подвески

Сайлентблоки играют важную роль в подвеске автомобиля. Они обеспечивают смягчение вибраций кузова и более слаженную работу механизмов подвески. Сайлентблоки на отечественных автомобилях рекомендуется менять не реже 50–70 тысяч километров пробега, это касается как сайлентблоков рычага, так и деталей задней балки.

1. Какие сайлентблоки выбрать для ВАЗ 2109?
2. Замена сайлентблоков – как поменять своими руками?
3. Снятие и установка сайлентблоков передних рычагов на ВАЗ 2109

1 Какие сайлентблоки выбрать для ВАЗ 2109?

Подбор сайлентблоков ВАЗ 2109 Рекомендуем ознакомиться

Что касается производителя и материала, то на сегодняшний день используются резиновые и полиуретановые детали. Первые считаются менее долговечными, но более мягкими в работе подвески, вторые более стойкие к температурным изменениям и деформации, однако имеют ряд недостатков, главный из которых чрезмерная жесткость. Рекомендуем исходить из бюджета, так как резиновые сайленты обойдутся на несколько сотен рублей дешевле. Среди популярных фирм производителей можно выбрать детали фирмы Boge, БелМаг, SS20, СЭВИ и др.

2 Замена сайлентблоков – как поменять своими руками?

• смотровая яма или подъемник, домкраты;
• тиски, набор накидных ключей, отвертки, молоток, кувалда;
• деревянный брусок и зубило для запрессовки, паяльная лампа (для замены на передних рычагах);
• новые сайлетблоки и «ромашки» (сайлетблоки для растяжки рычагов).

Сначала разберемся с установкой новых сайлентблоков задней балки ВАЗ 2109. После установки автомобиля на смотровую яму ключом на 19″ открутите гайки крепления болтов задней балки к кронштейну в двух местах. В левой части необходимо отжать скобу-фиксатор и отсоединить тягу давления заднего тормоза от балки, с правой стороны отодвинуть трос от ручника. Далее следует вынуть болты и отодвинуть крепление балки, а между кузовом и последней установить деревянный брусок. С помощью молотка и выколотки следует выбить сайлентблоки на балке. Новые детали и место установки смазываем мыльным раствором, предварительно очистив отверстие от грязи, ржавчины и т. д.

Далее необходимо вставить новый сайлентблок, либо выполнить запрессовку специальным инструментом, либо постараться вбить его молотком с помощью болта с большей, чем диаметр сайлентблока, шайбой, которая должна плотно прилегать к резиновому элементу. Потом нужно вынуть деревянный брусок, установленный между кузовом и балкой, и приподнять ее домкратом. После – надеть родные болты крепления и наживить на них гайки.

Специальный инструмент для запрессовки

3 Снятие и установка сайлентблоков передних рычагов на ВАЗ 2109

У каждого автомобилиста должно быть универсальное устройство для диагностики своего автомобиля.

Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера…

Читать далее.. »

Запрессовка конструкцией из стального болта М12 с гайкой

После снятия рычага меняются сайлентблоки растяжки. Для этого можно зубилом выбить старый сайлентблок. Вытащив остатки старой резинки, необходимо очистить проушину рычага от грязи и ржавчины и смазать мыльным раствором. Далее зажмите рычаг в тиски и установите новый сайлентблок. Для уверенности можно добить его кувалдой с двух сторон.

Проушина рычага в грязи и ржавчине

Новая втулка с первого раза встанет в лучшем случае наполовину, при этом предварительно сайлентблок и очищенное отверстие в рычаге обязательно смажьте мылом. Чем больше мыла, тем легче будет протаскивать в проушину. Помните, что для запрессовки нового рычага потребуется больше времени и усилий, чем в случае с заменой резинок в растяжке. После того как сайлентблок правильно встанет на место, соберите рычаг в обратной последовательности и затяните болты до упора, опустив автомобиль на землю. После замены рекомендуется сделать развал-схождение.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

• СТО ломят большие деньги за простую компьютерную диагностику
• Чтобы узнать ошибку надо ехать к специалистам
• В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите!!!

tuningkod.ru

Замена задних стоек

Ваз 2109 установка задних стоек

Чтобы осуществить замену нужно обзавестись такими инструментами:

• ? Несколько отверток разной величины.
• ? Домкрат
• ? Гаечный ключ
• ? Посуда для амортизирующей жидкости.

Сама замена происходит так:

• ? Необходимо включить первую скорость на коробке передач.
• ? Поднять оба задних колеса при помощи домкрата.

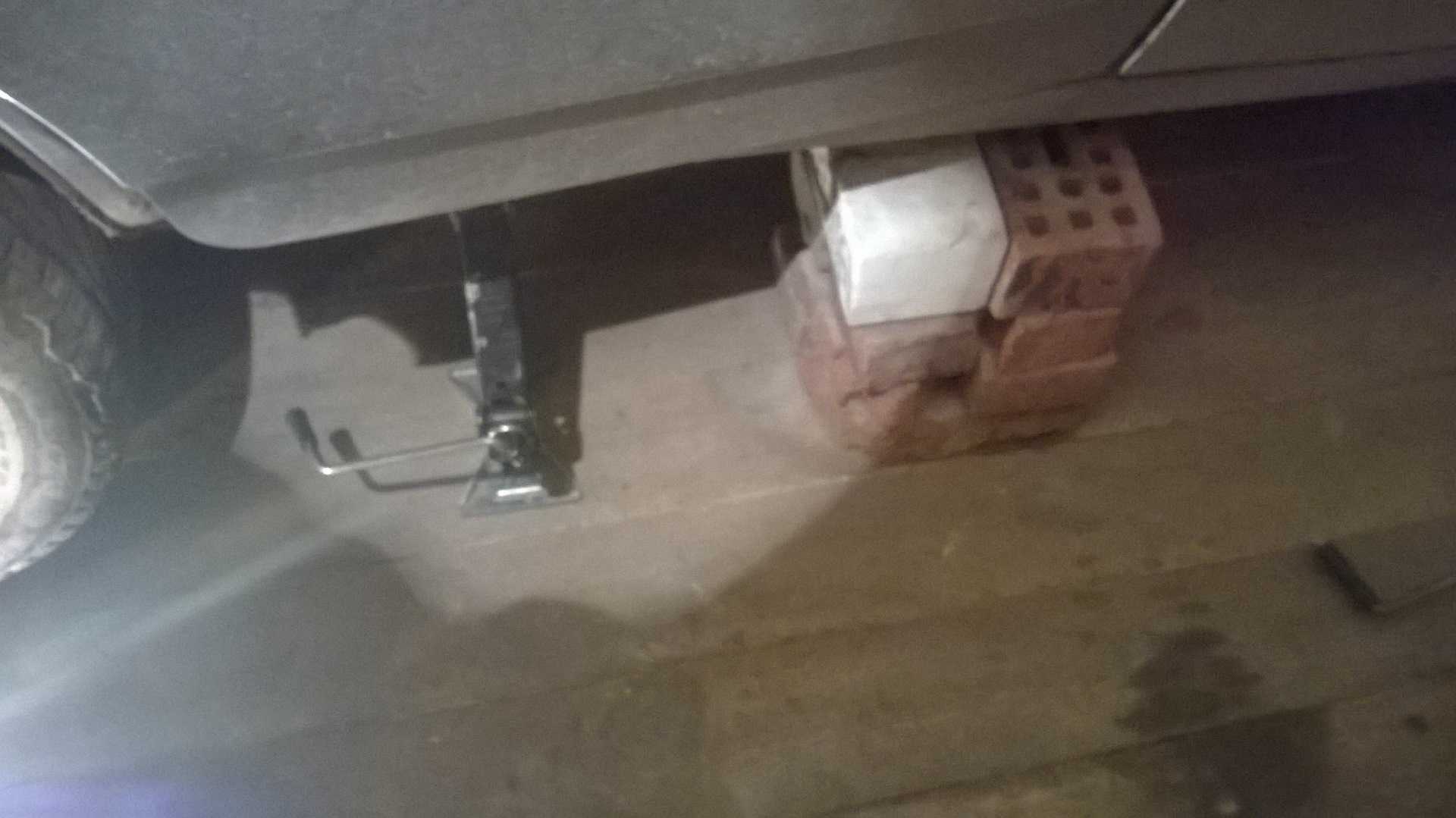

• ? Поставить опоры (в качестве них могут быть использованы кирпичи или небольшие пеньки). Убрать домкрат.

Крепление задних стоек ваз 2109

Примечание: в общем-то домкрат можно и оставить, однако машина будет хорошо держаться и на поставленных опорах.

? Снять стойки.

Примечание: желая только поменять старые стойки на новые, следует это сделать на данном этапе. Однако, чтобы заменить только некоторые детали стойки (в случае, если сама стойка еще годится для использования), то нужно выполнить еще несколько дополнительных действий.

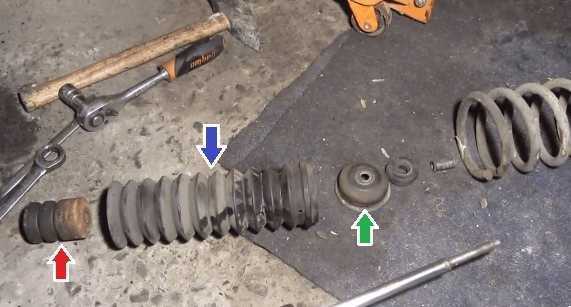

? Вынуть пыльник и буфер хода (раньше уже отмечалось, что стойка может «постукивать» из-за их неисправности). Внимательно осмотреть их на наличие каких-либо дефектов. Как правило, они слабо заметны, поэтому рассматривать эти детали нужно как можно более тщательно. ? Вымыть амортизатор. Если на нем будет много грязи, то это приведет к его поломке. Он может сломаться и по другим причинам. Однако именно эта причина является самой распространенной. ? Осмотреть задний сайлентблок (если это нужно, следует его заменить)

? Также необходимо обратить внимание на подушки, пружину и прокладки амортизатора. ? Собрать стойку. ? Поставить ее на место

Чтобы это сделать без труда, придется позвать себе кого-то в помощь. Помощник должен направить шток в отверстие стакана. ? Вставить пружину на ее место (если потребуется, взять новую). ? Полностью вытянуть шток амортизатора

? Поставить ее на место. Чтобы это сделать без труда, придется позвать себе кого-то в помощь. Помощник должен направить шток в отверстие стакана. ? Вставить пружину на ее место (если потребуется, взять новую). ? Полностью вытянуть шток амортизатора.

Способ крепления задних стоек ваз 2109

• ? Вставить в нижнее ухо, после чего как можно крепче зажать его болтом.
• ? Кто-то должен быть в салоне машины, чтобы подцепить шток отверткой. После этого его нужно будет только направлять.
• ? Когда он полностью сядет на свое законное место, нужно будет поставить шайбу, подушку и гровер. Все тщательно зафиксировать.

Проверка амортизатора

Амортизатор

Чтобы проверить, насколько хорошо работает амортизатор, необходимо:

• ? Вертикально зажать его.
• ? Поднять до упора, а после этого очень быстро опустить вниз.

Примечание: делать это необходимо 3-4 раза подряд.

• ?  Если во время такой манипуляции были слышны непонятные звуки, амортизатор заедал или проваливался, то срочно нужно приобрести новый.
• ? При этом иногда выходят из строя только отдельные элементы, а не весь амортизатор целиком. Чтобы проверить, какие детали нужно заменить, следует вытащить шток до самого упора.
• ? Отвернуть гайку с помощью специального ключа.

Примечание: необходимо будет использовать ключ на 12.

• ? Вынуть шток и крепежные элементы.
• ? Снять рабочий цилиндр.
• ? Тщательно осмотреть каждый элемент.

Примечание: если какой-то из них сломан, то его необходимо заменить.

? Собрать в обратном порядке.

Примечание: после выставления на место клапана сжатия, следует проверить, насколько плавно перемещаются его диски и тарелки. Если они по-прежнему заедают, значит что-то было сделано не так.

Замена поврежденных сайлентблоков

Чтобы поменять в машине задние сайлентблоки, необходимо:

• ? Снять тягу.
• ? Просверлить резину сайлентблока по кругу. Делать это до тех пор, пока внутренняя втулка не вылезет наружу.
• ? Сделать два пропила внешней обоймы.

Примечание: для этого можно использовать ножовку по металлу.

• ? При помощи зубила зацепить край надпиленного сектора. Слегка ударять молотком, чтобы край загнуть внутрь (сделать так с обеих сторон).
• ? Сбить обойму салентблока молотком.
• ? Смазать сайлентблок маслом.
• ? Вставить его на место.

Примечание: чтобы он сел, по нему нужно несколько раз ударить кувалдой (но не сильно, чтобы он не треснул).

Заменить задние стойки совсем несложно. Поэтому сделать это можно своими руками в домашних условиях. Цена на новые стойки может быть различной (от 3000 рублей и выше). А если к этому ценнику добавить еще и стоимость за ремонт в автосервисе, то получится кругленькая сумма. Конечно, прежде чем приступать к ремонту, стоит пересмотреть фото и видео на эту тему.Инструкция также не помешает.

Замена

Для замены или частичного ремонта вам предстоит пройти достаточно трудоемкий путь.

Вам потребуется следующий набор инструментов и материалов:

• Набор отверток;
• Набор гаечных ключей;
• Домкрат;
• Напарник.

Заранее определитесь, собираетесь ли вы менять все в сборе, либо хотите поменять только поврежденные элементы задней стойки. От этого зависит объем ваших закупок.

Можно приступать к работе. Опираясь на наши инструкции и предоставленные видео уроки, вы сумеете своими руками выполнить замену задних стоек.

1. Включите КПП в режим первой передачи.
2. Поднимите задние колеса с помощью домкрата.
3. Установите опоры, усилив надежность фиксации вашего авто в заданном положении.
4. Демонтируйте стойки. Для этого сначала идем к багажнику, снимает декоративную резиновую заглушку, которая располагается сверху крепления стойки. Все лишнее из багажника при этом лучше убрать.
5. Возьмите накидной ключ на 17 и рожковый ключ на 6. С их помощью вы сможете накидным открутить гайку, а рожковый пригодится для того, чтобы при этом придерживать шток амортизационной стойки.

Процесс снятия

6. Все, это позволяет вам без проблем извлечь крепежную гайку, опорную шайбу, пружинную шайбу и верхнюю подушку.
7. Теперь переходим под автомобиль, чтобы завершить начатое.
8. Возьмите ключ с головкой на 19 и демонтируйте крепежный болт амортизатора к задней балке. Извлеките его.
9. В некоторых случаях с демонтажем этого болта могут возникать проблемы, поскольку он попросту прикипает. Для этого предварительно обработайте болт всемогущим средством WD40, и дайте время для вступления в реакцию.
10. Если даже этот метод не помог, тогда придется взять наставку и попросту выбить крепежный элемент.
11. Далее снимаем наш амортизатор вместе с пружиной.
12. Не забывайте, что при таких манипуляциях чаще всего прокладка пружины остается на кузове. Она прилипает к металлу. Многие забывают ее достать, из-за чего возникают трудности при обратной установке. Не допускайте эту ошибку.
13. Зачистите все посадочные места, дабы вам было удобнее и выглядело все это эстетичнее. Плюс аккуратность никогда не помешает для продления срока службы новых запчастей.
14. Чтобы вам было удобнее, прокладку примотайте на новую пружину изолентой, либо закрепите ее тонкой проволокой. Так она не начнет сползать, когда вы начнете установку.
15. Собирая узел обратно с уже новой задней стойкой, не забудьте убедиться, что возвышающая часть чашки пружины смотрит в направление колеса.
16. Нижний конец стойки фиксируйте гайкой и болтом, но при этом затягивать крепежи не нужно пока что.
17. Используя рычаг вашего домкрата, поднимите и опустите заднюю часть автомобиля. Это нужно для того, чтобы в результате завести шток амортизатора в отверстие кузова вашей девятки.

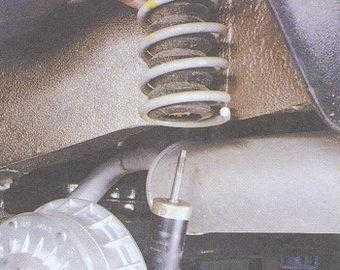

18. Поставив пружину на место, вытяните шток амортизатора на всю его длину.
19. Вставьте шток в нижнее ухо и зафиксируйте болтом.
20. Под балку подставьте домкрат, и начните манипуляции подъемным механизмом.
21. Пружина начнет сжиматься при этом, а шток двигаться в сторону стакана.
22. Вы или ваш помощник должны быть начеку в автомобиле, чтобы успеть подцепить с помощью отвертки шток и обеспечить ему верное направление.
23. Как только шток встанет на место, работу можно считать практически завершенной.
24. Зафиксируйте шток, не забыв при этом вставить подушку, шайбу и гравер. Все это надежно фиксируется.
25. Теперь можно опустить машину на собственные колеса и полноценно затянуть болт нижнего крепления амортизатора.

Этап обратного монтажа

Менять задние стойки в сборе проще и быстрее, нежели демонтировать, разбирать старую стойку, искать в ней дефекты и заменять отдельные поврежденные компоненты. Но это требует меньше финансовых затрат.

Поменять стойки не так сложно, даже если у вас имеется небольшой опыт в подобных делах. Но при отсутствии таковых, обязательно обращайтесь к проверенным автосервисам. Не рискуйте собственным автомобилем, иначе последующий ремонт окажется еще сложнее и дороже.

 Загрузка …

Замена

Существует два основных способа замены опорника. Выбирайте понравившейся, а мы расскажем подробно про оба варианта.

1. Первый способ предусматривает снятие стойки и рулевого рычага совместно. Так вы сможете сохранить угол колес, то есть не придется затем ехать делать развал-схождение.
2. Второй способ потребует снять стойку амортизатора уже отдельно от поворотного механизма. Это приводит к нарушению настроек угла, потому без посещения СТО для регулировки развал-схождения не обойтись.

Подшипники не подлежат ремонту, потому единственным верным решением будет проведения их замены.

https://youtube.com/watch?v=VLNGuUsv4DM

Теперь про каждый способ замены опорного подшипника мы расскажем отдельно.

Процедура замены

Первый способ

1. Поставьте машину на ровную поверхность, установите противокаты под задние колеса.
2. Ручку коробки передач поставьте в режим первой скорости, включите ручной тормоз.
3. Снимите защитный колпачок с гайки ступицы. Гайку необходимо расконтрировать. Если возникли проблемы из-за чрезмерной затяжки гайки, придется взять в руки дрель и высверлить крепеж соответствующим сверлом.
4. Головкой на 30 и длинным рычагом (чтобы прикладывать меньшее усилие) сорвите со своего места гайку, ослабьте немного натяжение. Но не снимайте ее полностью.
5. Если гайка не поддается, это может быть вызвано ее вращением одновременно с колесами. Потому напарнику нужно нажать на педаль тормоза, а вы при этом снимите гайку.
6. Далее ослабьте зажим колесных болтов, поднимите авто домкратом. Под пороги обязательно установите страховочные кирпичи, бруски дерева. Это позволит избежать случайного опрокидывания авто. Опустите машину на опору.
7. Открутите полностью колесные болты, снимите само колесо.
8. Демонтируйте гайку, которая сидит на рулевом наконечнике.
9. Специальным съемником выпрессуйте рулевой палец. Если съемника нет, можно аккуратно воспользоваться монтировкой и молотком.
10. Снимите стойку, открутив три гайки сверху и один длинный болт снизу. После этого старый подшипник извлекается, на его место устанавливается новый и проводится процедура обратной сборки.

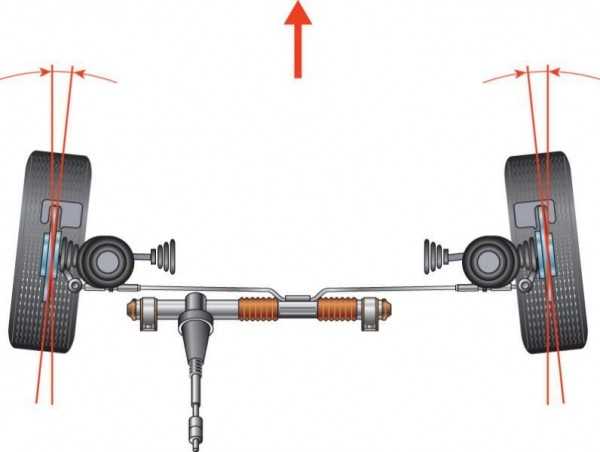

Развал схождение

Второй способ

Здесь мы обойдемся без регулировки развал-схождения. Потому операции будут несколько отличаться.

https://youtube.com/watch?v=rSvZ90qb5X4

1. Открутите пару болтов, удерживающих шаровую опору.
2. Отсоедините от амортизаторной стойки крепежи тормозной магистрали. Перед этим нужно демонтировать болты, которые удерживают суппорт. Далее подвешивается рабочая часть тормозного механизма к элементам подвески.
3. Открутите гайку стойки не до конца.
4. Демонтируйте три крепежные гайки, удерживающие амортизатор.
5. Одновременно открутите гайку ШРУСа. Тут уже откручивайте до конца.
6. Стяните гранату и извлеките стойку наружу.
7. Съемником со стойки снимается пружина.
8. Стянув пружину, открутите старый, изношенный подшипник. На его место поставьте новый элемент.
9. Выполните процедуру обратной сборки.
10. Устанавливая гайку ступицы, ни в коем случае не используйте старые крепежные элементы. Данная гайка является компонентом одноразового использования, потому после каждой проведенной демонтажной работы обязательно меняется на новую.
11. Затянув новую гайку, не забудьте законтрировать ее после затяжки.

Работа кипит

Наличие определенного инструмента и хотя бы минимального опыта в самостоятельном ремонте позволит вам без особых проблем выполнить своими руками замену ОП на автомобиле ВАЗ 2109.

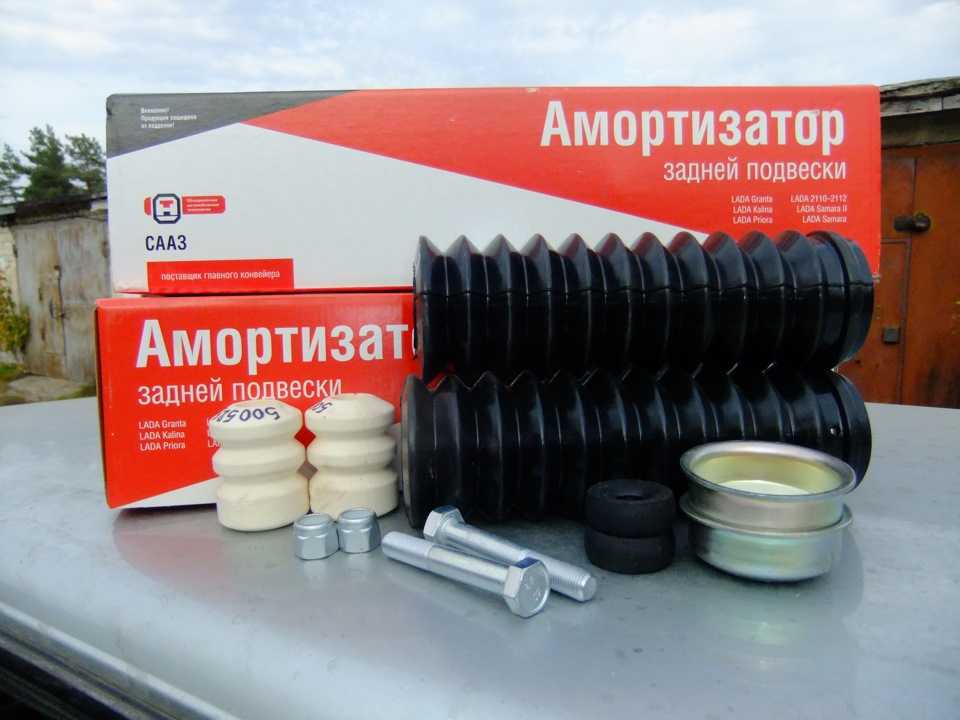

Какие стойки лучше поставить на Ваз 2114

Владельцы отечественных автомобилей, как правило, хорошо разбираются в устройстве машины и способны выполнить ремонт любой сложности своими руками. Из-за большого количества разновидностей запчастей этого типа бывает сложно разобраться в том, какие стойки лучше поставить.

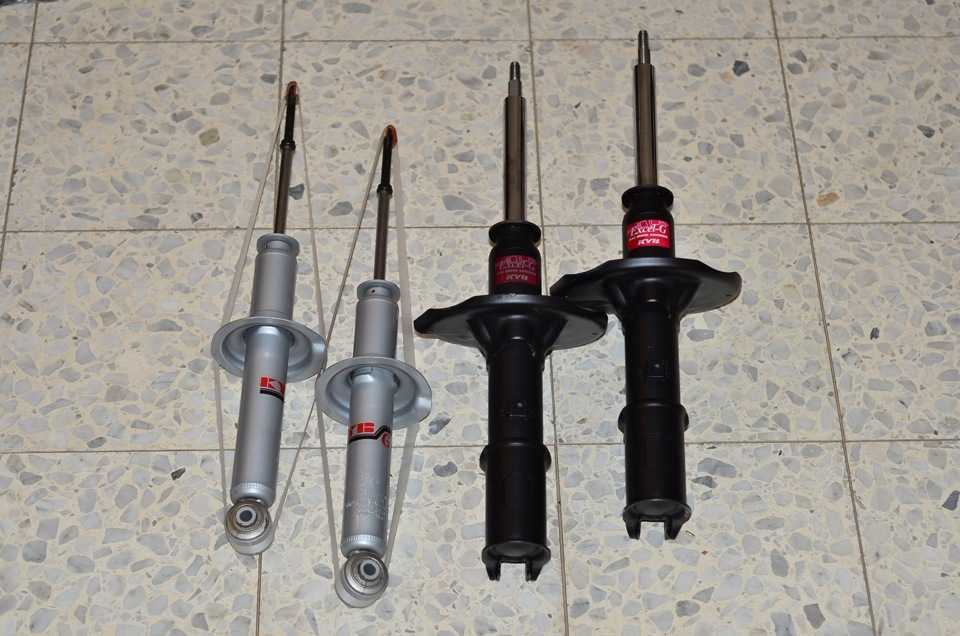

Выбор типа амортизатора

Стойки, устанавливаемые на Ваз 2114 могут существенно отличаться по техническим характеристикам, которые, прежде всего, зависят от вещества, наполняющего внутреннюю камеру изделия. По этому принципу амортизаторы делятся на газовые, масляные, газомасляные.

Масляные

Масляные амортизаторы очень мягкие, поэтому идеально подходят для обычной езды. Кроме этого, такие изделия стоят недорого и имеют значительный эксплуатационный срок. Из недостатков изделий можно отметить только снижение вязкости масла при низких температурах, которое негативно влияет на эффективность гашения колебаний.

Газомасляные

Устанавливать газомасляные амортизаторы стоит в том случае, когда владелец машины желает сэкономить, но при этом значительно улучшить комфортность управления автомобилем. Эта разновидность задних стоек Ваз 2114 лишь незначительно дороже масляных моделей, но после установки газомасляных изделий машина станет более управляемой на поворотах и при большой скорости движения.

Газовые

Газовые амортизаторы являются самыми дорогими, но без них не обойтись, если автомобиль планируется использовать в гонках либо при низких температурах воздуха. Кроме того, установка стоек этого типа позволит существенно увеличить управляемость автомобилем на мокрой трассе.

Выбор производителя

К выбору производителя задних стоек следует отнестись очень серьёзно. Часто, эксплуатационный ресурс у практически одинаковых изделий разных фирм может отличаться в десятки раз, поэтому даже относительно небольшая стоимость изделия не сможет компенсировать дальнейших затрат по замене амортизаторов.

Каяба

Если возникла необходимость поменять задние стойки автомобиля Ваз 2114, то вряд ли можно найти лучше изделия, чем амортизаторы фирмы Каяба. Несмотря на более высокую стоимость, запчасти от известного на весь мир японского бренда пользуются большим спросом у российских автомобилистов. Такие изделия полностью соответствуют техническим требованиям этой модели автомобиля, а также могут эксплуатироваться практически без ограничений в зимнее время.

СС-20

Амортизаторы СС 20 отечественного производства, но по качеству сборки такие изделия не уступают лучшим зарубежным образцам. Менять изделия следует с учётом интенсивности эксплуатации. Для этих целей в модельной линейке представлены следующие категории: «Стандарт», «Комфорт Оптима», «Шоссе», «Спорт».

Plaza

Задние амортизаторы для Ваз 2114 компании Plaza отлично подходят для спортивного стиля вождения. Ставить такие изделия рекомендуется и при частой эксплуатации машины на дорогах с разбитым покрытием. По основным техническим характеристикам задние стойки «Плаза» более чем в 2 раза превышают требования завода-изготовителя машины поэтому, даже при очень жёстких условиях использования, прослужат дольше оригинальных амортизаторов.

Другие хорошие варианты

Кроме перечисленных фирм и моделей заменять задние амортизаторы можно на изделия других производителей. Хорошие отзывы можно найти в адрес белорусского концерна Fenox, который занимается выпуском запчастей для российских автомобилей. Неплохо себя зарекомендовала и продукция британской компании Delphi Corporation. Изделия этой фирмы идеально подходят для установки на машины, эксплуатирующиеся преимущественно в спортивном стиле.

Пошаговая инструкция

При откручивании крепящих болтов и гаек рекомендуем их
предварительно очищать и сбрызгивать проникающей смазкой.

1. Затяните ручник и установите противооткатные упоры под задние
   колеса. Далее ослабьте колесные болты, поддомкратьте и снимите колесо.
2. Снимите шплинт гайки крепления рулевого наконечника с помощью
   пассатижей.
3. Открутите гайку крепления рулевого наконечника. Гайка под головку
   на девятнадцать.
4. Ударьте молотком в торец проушины, куда вставлен палец и он
   выскочит из посадочного места. Бейте аккуратно, чтобы не повредить пыльник.

Открутите два болта крепежа стойки к поворотному кулаку. Головку
болта удерживайте накидным ключом на девятнадцать и одновременно крутите гайку
воротком с головкой на девятнадцать.

С помощью выколотки выбейте болты из отверстий.

С помощью монтажного рычага отведите поворотный кулак на себя и
тем самым разъедините стойку и кулак.

Из-под капота открутите три гайки крепления стойки вместе с
верхней опорой. Гайки под головку на тринадцать.

Демонтируйте стойку в сборе.

Закрепите стойку в тиски и сожмите пружину с помощью стяжек.

С помощью специального ключа открутите гайку крепления верхней
опоры. Специальный ключ состоит из головки на двадцать два и пальца, который
фиксирует шток стойки от поворота.

Снимите верхнюю опору, металлическую чашку пружины, саму пружину и
пыльник с отбойником.

Отмойте от грязи и оцените состояние снятых деталей.
Распакуйте новую стойку и в вертикальном положении нажмите на шток
5-7 раз, чтобы прокачать ее

Обратите внимание, после прокачки стойку нужно
держать в вертикальном положении.
Установите пружину на стойку и пыльник с отбойником.. Установите верхнюю чашку и опору

Если оставляете старую опору,
перед установкой целесообразно смазать подшипник. Для смазки подшипника снимите верхний
сальник, затем удалите старую смазку и положите новую. Сальник лучше всего
снять ножом.

Установите верхнюю чашку и опору. Если оставляете старую опору,
перед установкой целесообразно смазать подшипник. Для смазки подшипника снимите верхний
сальник, затем удалите старую смазку и положите новую. Сальник лучше всего
снять ножом.

Наживите гайку крепления опоры и затяните насколько это возможно
без специального ключа. Окончательно
затяните эту гайку, когда амортизатор будет стоять на кузове.

Далее произведите обратную установку амортизатора на кузов,
никаких проблем возникнуть не должно.

Обратите внимание, после замены стоек обязательно проверьте
развал-схождение передних колес. Также стоит отметить, что замена стоек справа
и слева аналогична.

Наглядно процесс замены передних стоек ВАЗ 2113, 2114, 2115 в этом
видео:

Наглядно процесс замены передних стоек ВАЗ 2113, 2114, 2115 в этом
видео:

Признаки неисправной работы задних стоек

Амортизатор выполняет очень важную функцию в подвеске автомобиля. Он удерживает автомобиль во время поворотов, помогая избегать больших кренов. Смягчает любые наезды автомобиля на неровности на дороге.

Если автомобиль стал хуже управляться, при проезде по кочкам слышны стуки, в поворотах машина имеет сильные крена, то требуется проверить стойки. На неисправную работу стойки указывают:

1. Деформация амортизатора.
2. Трещины на пружине.
3. Подтеки масла на амортизаторе.

Также можно сделать следующий эксперимент: подойдите к автомобилю, положите ладони на конец крыла и покачайте машину. Если авто после раскачки двинется вверх, потом вниз и после этого перестанет качаться, то, исходя из эксперимента, стойка исправна. В том случае, если автомобиль начнет долго непрерывно раскачиваться, то пора заменить стойки.

Как проверить амортизатор

Чтобы убедиться в его работоспособности, потребуется сделать следующее:

• ​его зажимают в вертикальном положении;
• поднимают до максимума;
• быстро опускают.

Данный порядок действий нужно повторить несколько раз.

Следующие признаки свидетельствуют о выходе из строя этой детали:

• ​наличие звуков во время вышеописанной процедуры;
• заедание;
• проваливание.

Такой амортизатор заменяют на новый. Однако перед этим лучше убедиться, не испорчен ли какой-нибудь отдельный его элемент. Если это так – то меняют только сломанное.

Порядок действия следующий:

• шток вытаскивают по максимуму;
• гайку откручивают;
• достают фиксирующие элементы и собственно шток;
• снимают цилиндр рабочий;
• производят осмотр каждой детали.

При обнаружении дефектов их заменяют. Сборка производится в обратной последовательности.

После того как устанавливается клапан сжатия, необходимо убедиться, что его диски двигаются мягко. Заедание недопустимо.

Под конец стоит сообщить – в среднем по России новая стойка обойдется приблизительно в 3 тысячи рублей. Как видно, цена довольно серьезная, и потому есть смысл более аккуратно относиться к автомобилю и регулярно ухаживать за ним.

Для полного ознакомления с процессом советуем просмотреть ниже предложенное видео:

На автомобиле ВАЗ-2109 замена задних стоек необходима в случае их чрезмерного износа или повреждения. Если сравнивать подвеску «девятки» с «классикой», то она более совершенная, эффективность выше, да и конструкция немного попроще. Хотя общие черты все же имеются – в конструкции есть пружины и амортизаторы.
