Какие лампочки и цоколь стоят в противотуманных фарах

Зачем нужны ПТФ на ВАЗ 2114

Туман редко распространяется до земли, поэтому между ним и земной поверхностью остается небольшая прослойка прозрачного воздуха. Противотуманные фары формируют узкий в вертикальной плоскости (но широкий в горизонтальной) пучок света, который направлен параллельно поверхности дороги. Тем самым ПТФ ВАЗ 2114 подсвечивают туман снизу и дорога хорошо освещается. Широкий луч света улучшает видимость обочины дороги и боковой разметки, что помогает не выехать за пределы проезжей части. Распространено заблуждение, что эффективные ПТФ могут быть только со стелами желтого цвета. В реальности одинаково хорошо освещают дорогу как желтые, так и белые фары. Эти цвета отличаются максимальной световой энергией в спектре, в отличие от красного, зеленого или иного светового излучения. Следует помнить, то даже лучшие “противотуманки” — не панацея. В сильный туман при правильно отрегулированных ПТФ видимость не превышает 10 метров, но этого вполне достаточно, учитывая скорость движения. В некоторых случаях на машины устанавливаются задние ПТФ красного цвета, которые улучшают видимость авто во время тумана.

Установка и подключение противотуманных фар делается в 3 этапа:

• установка ПТФ в бампер;
• подключение проводки к монтажному блоку через реле;
• установка кнопки в панели.

Схема подключения Противотуманных фар

Ну я думаю, здесь все понятно! Схема не полностью: не обозначена масса самих птф на кузов, которую нужно сделать в обязательном порядке. Крепить массу нужно в надежное место, естественно на метал! Перед креплением — обязательно зачистите метал от грязи и хорошо затяните массу, чтобы не было просадок в напряжении. Иначе ПТФ будут гореть тускло, неравномерно.

Установка Противотуманных фар в бампер

Как писалось выше, у вас есть два варианта – либо ставить новый бампер с готовыми вырезами под ПТФ, либо резать лобзиком самому. Для этого снимаем бампер, размечаем посадочные отверстия, режем лобзиком.

Далее устанавливаем «очки» — закрывают вырез с внешней стороны бампера, состоят из двух частей: декоративная – внешняя и внутренняя – крепит очки к бамперу при помощи боковых защелок и держит ПТФ. (Как снять бампер?)

Подключение проводки к монтажному блоку через реле

1. Первым делом открываем капот, находим монтажный блок и откручиваем по бокам два его крепления к кузову, снимаем крышку с монтажного блока.
2. Снизу монтажного блока отстегиваем две крайние колодки проводов с маркировкой «7» и «8».
3. Берем установочный комплект: надеваем на реле провода из комплекта.
4. Другие концы проводов добавляем в колодку проводов «7» и «8» согласно схеме.
5. Обратно втыкаем колодки проводов в монтажный блок и крепим его обратно на родное место
6. Далее крепим реле к кузову автомобиля в любое понравившееся место: например, рядом с тем же монтажным блоком.
7. Проводим длинны провода от колодок монтажного блока (которые мы уже установили) до противотуманнок и подсоединяем их. Так же крепим массу противотуманнок к кузову авто.

Установка кнопки в панели

Чтобы установить кнопку (которая идет в комплекте монтажного набора) – нужно частично разобрать переднюю панель.

Благо, что завод подсуетился и установил проводку для ПТФ во все комплектации «Самар», поэтому нам остается снять центральную консоль и найти в проводке колодку для подключения кнопки.

Чтобы разобрать панель – воспользуйтесь статьей: Как снять панель приборов и снимите только центральную консоль:

Далее найдите колодку проводов – установите кнопку, соберите панель.

Далее проверяем фары на работоспособность.

Не забывайте, что противотуманные фары включаются только после включения габаритных огней!

После установки ПТФ, их нужно настроить и отрегулировать!

Замена всех ламп в фаре на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Лампочка фары – по сути где бы ни стояли лампы, но всё же долго они не служат так как время от времени перегорают, но многие не знают из-за чего это происходит, в основном лампы должны служить не слишком короткую жизнь, выходят они из строя только по трём причинам, а именно лампа может выйти из строя из-за того что она у вас попалась бракованной и тем самым имеет плохой контакт, а так же она выходит понемногу из строя потому что она не плавно а резко включается, тем самым по нити накаливания пробегает очень быстро ток и в связи с этим лампочка может перегореть, и ещё выходит она из строя и-за того что лампочка не рассчитана под напряжение которые выдаёт ваша проводка, вот к примеру вы купили лампочку на 220 вольт (Рассматривается на примере люстры), а проводка люстры выдаёт 230-240 вольт и в связи с этим лампа очень быстро перегорает.

Примечание! Для того чтобы заменить лампочку на автомобиле, вам нужно будет запастись: Чистой тряпкой это на тот случай если вы вдруг испачкаете новую лампу и спиртом благодаря которого вы будете счищать грязь с испачканной лампы!

Где находятся все лампы в фаре? Внутри самой фары находятся всего две лампы, а именно лампочка габаритного света (Место где она устанавливается указано синей стрелкой) и галогеновая лампа (Место указано красной стрелкой), ещё одна лампа встраивается в указатель поворота блока фары, на фото ниже этого указателя нет да и смысла нет внутреннюю часть его показывать, самое главное чтобы вы имели представление о основной фаре, а именно о том что за стеклом фары находиться.

Примечание! Обе этих лампы, то есть лампа габаритного света и галогеновая лампа, нужны для совершенно разных целей, вот к примеру лампа габаритного света идёт очень маленькая (Она ещё изображена на фото ниже) и нужна она лишь для того, чтобы обозначать габариты автомобиля в тёмное время суток и включается она совместно с ближнем светом фар, а вот за ближней свет фар и за дальний уже отвечает одна единственная галогеновая лампа о которой многие уже знают, так вот галогеновая лампа в автомобиля семейства Самара 2 применяется двух нитевая и тем самым она светит и ближним (Одна нить накалена) и дальнем светом (Обе нити накалены)!

Когда нужно менять все лампы в фаре и о каких лампочках пойдёт речь в статье? Очень трудно предугадать когда же выйдет лампа из строя, потому что в основном лампы выходят из строя мгновенно (Но могут и постепенно), поэтому чтобы не случилось у вас такого, например вы едете по тёмной дороге в далёкую местность и у вас тут же перегорает лампа, рекомендуется всегда возить запасные лампочки у себя в автомобили, да и к тому же менять их не составит особого труда.

Теперь пару слов о каких лампах пойдёт речь в статье, а речь пойдёт о замене всех ламп которые встраиваются в блок фары, то есть мы написали инструкцию по отдельной замене галогеновой лампы, а так же по отдельной замене лампочки габаритного света и соответственно о лампочки которая встраивается в указатель поворота.

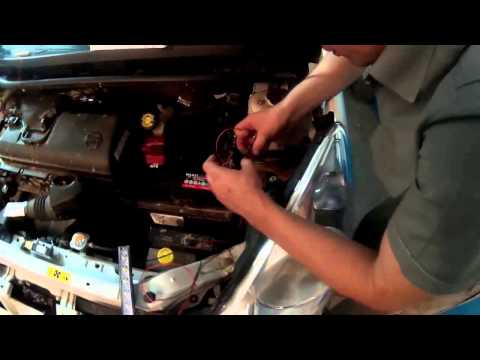

Как заменить все лампы на ВАЗ 2113-ВАЗ 2115?

Примечание! Прежде чем начать, обязательно учтите для себя одну вещь, ни в коем случае не беритесь пальцами руки за стеклянную колбу а иначе из-за этого ваша лампочка может гораздо быстрее выйти из строя, поэтому рекомендуем замену ламп вам производить в обязательно чистых перчатках, но если же вы уже взялись пальцами руки за стеклянную колбу, то в таком случае перед тем как устанавливать лампу протрите при помощи чистой тряпки смоченной в спирте всю колбу, от жира и грязи! (Эта информация относиться только к галогеновой лампе, на маленькую лампу габаритного света и на лампу указателя поворота соблюдать эту процедуру не следует, но всё же рекомендуем вам при работе с лампочками пользоваться чистыми перчатками)

Замена лампы ближнего и дальнего света:

1) Как уже было сказаyо ранее, лампа на ближней и дальний свет идёт всего лишь одна но она двух нитевая, поэтому чтобы её заменить вам нужно будет сперва открыть капот у автомобиля и после чего на обратной стороне блока фары разыскать два болта (Болты указаны стрелками) которые крепят крышку фары, после того как выйдёте эти болты полностью их рукой отверните и после чего как показано на маленьком рисунке ниже, снимите пластмассовую крышку с блока фары.

Как заменить все лампы на ВАЗ 2113-ВАЗ 2115?

Примечание! Прежде чем начать, обязательно учтите для себя одну вещь, ни в коем случае не беритесь пальцами руки за стеклянную колбу а иначе из-за этого ваша лампочка может гораздо быстрее выйти из строя, поэтому рекомендуем замену ламп вам производить в обязательно чистых перчатках, но если же вы уже взялись пальцами руки за стеклянную колбу, то в таком случае перед тем как устанавливать лампу протрите при помощи чистой тряпки смоченной в спирте всю колбу, от жира и грязи! (Эта информация относиться только к галогеновой лампе, на маленькую лампу габаритного света и на лампу указателя поворота соблюдать эту процедуру не следует, но всё же рекомендуем вам при работе с лампочками пользоваться чистыми перчатками)

Замена лампы ближнего и дальнего света:

1) Как уже было сказаyо ранее, лампа на ближней и дальний свет идёт всего лишь одна но она двух нитевая, поэтому чтобы её заменить вам нужно будет сперва открыть капот у автомобиля и после чего на обратной стороне блока фары разыскать два болта (Болты указаны стрелками) которые крепят крышку фары, после того как выйдёте эти болты полностью их рукой отверните и после чего как показано на маленьком рисунке ниже, снимите пластмассовую крышку с блока фары.

Примечание! После снятия крышки с блока фары, вам предстоит работать с электроникой поэтому рекомендуется при работе с ней обесточивать аккумулятор, для того чтобы не происходило никаких замыканий при работе, а о том как обесточить аккумулятор, см. в статье под названием: «Замена аккумулятора на ВАЗ», пункт 1!

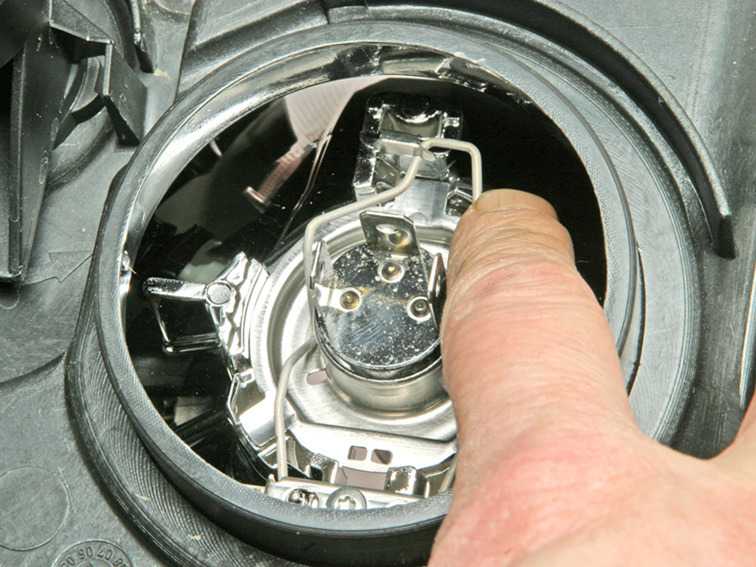

2) Теперь когда автомобиль обесточен, отсоедините от вывода галогеновой лампы колодку проводов и после чего отведите её в сторонку.

3) Затем присмотритесь внимательно к выводам галогеновой лампы, там будет стоять пружинный фиксатор который удерживает лампочку при езде для того чтобы она не вывалилась из фары, так вот взявшись рукой откиньте этот пружинный фиксатор вниз, как показано на маленьком фото ниже и после чего потянув за выводы лампы (Для наглядности выводы указаны красными стрелками), извлеките её из отверстия в котором она находиться.

Примечание! Новая галогеновая лампа устанавливается в блок фары, в обратном порядке снятию, но только при установке всегда помните то что до стеклянной колбы пальцами руки дотрагиваться нельзя, иначе лампа у вас быстро перегорит и не будет работать!

Замена лампы габаритного света:

Данная лампа заменяется очень просто, для того чтобы вы смогли снять старую лампу, сперва нужно будет открыть капот и снять ту самую пластмассовую крышку о которой шла речь чуть выше, в рубрике «Замена лампы ближнего и дальнего света», так вот снимите сперва полностью эту крышу и просто потянув за провода которые подходят к лампе габаритного света, вытяните её из отверстия в котором она находиться и после чего взявшись рукой за саму лампу, извлеките её просто из отверстия, тем самым вы её извлечёте из патронника, как показано на маленьком фото чуть ниже:

Примечание! В некоторых автомобиля семейства Самара оптика немного изменена, поэтому на каких то машинах встречаются фары габаритного света которые удерживаются просто за счёт натяга, а есть и те которые именно закрепляются в патроннике, те которые держаться за счёт натяга поворачивать никуда не нужно просто потянуть силой за неё она и выйдет (Данная лампа изображена на маленьком фото выше), а вот те которые именно крепятся в патроннике, нужно поворачивать против часовой стрелки и только после этого их вынимать, поэтому прежде чем тянуть за неё попробуйте провернуть против часовой стрелки!

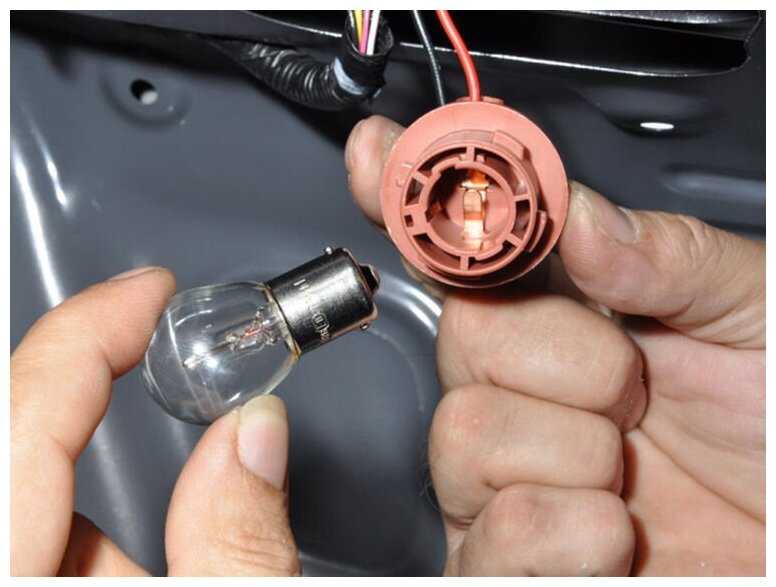

Замена лампы указателя поворота:

1) Замена этой лампы тоже не составит никакого труда, поэтому как всегда сперва вам нужно будет открыть капот у автомобиля и после чего разыщите патрон который идёт совместно с лампой и встраивается в сам указатель поворота, так вот после нахождения патрона, возьмите его рукой и поверните против часовой стрелки как показано ниже на рисунке, а после поворачивания патрона потяните за него и тем самым извлеките его из указателя поворота совместно с лампой.

2) И в завершение когда патрон и лампа будут находиться у вас в руке, нажмите на саму лампочку и поверните её так же как и патрон против часовой стрелки и после этого полностью снимите лампу с патрона.

Примечание! Устанавливается данная лампа в обратном порядке снятию, но только при установке обратит внимание на две боковые горки (Одна из них на фото ниже указана стрелкой) которые находятся на лампе, так вот устанавливайте её таким образом чтобы эти горки вошли в пазы на патроннике и после чего повернув лампу, проследите за тем чтобы она зафиксировалась этими двумя боковыми горками!

Источники

Выбор корпуса и основные критерии при подборе ПТФ ВАЗ

При выборе ПТФ ВАЗ 2114 или для любого другого автомобиля важно учитывать, какая лампа будет стоять в туманках, для чего устанавливаются противотуманные фонари и т.д.  Как правило, сами такие фары  могут быть в пластиковом, алюминиевом или магниевом корпусе.  Вполне очевидно, что алюминий и магний надежнее и прочнее, но и стоят они дороже. Еще противотуманные фары могут иметь пластиковый или стеклянный рассеиватель света. Изделия из пластика устойчивы к повреждениям, однако быстро желтеют и мутнеют, светопропускная способность снижается

В результате уже через пару лет качество освещения дороги ухудшается

Изделия из пластика устойчивы к повреждениям, однако быстро желтеют и мутнеют, светопропускная способность снижается. В результате уже через пару лет качество освещения дороги ухудшается

Еще противотуманные фары могут иметь пластиковый или стеклянный рассеиватель света. Изделия из пластика устойчивы к повреждениям, однако быстро желтеют и мутнеют, светопропускная способность снижается. В результате уже через пару лет качество освещения дороги ухудшается.

ПТФ со стеклянными рассеивателями служат дольше, однако часто стекло трескается от перепада температур (особенно при установке диодных ламп) или в результате механических повреждений. Так или иначе, желательно подбирать модели, где рассеиватель можно заменить отдельно, не меняя всего корпуса.

Еще отметим, если машина эксплуатируется активно или в тяжелых условиях (например, езда по трассе с высокой скоростью или езда по плохим дорогам), при выборе лучше остановиться на моделях ПТФ, которые можно закрыть специальными заглушками противотуманок из пластика для защиты от камней и т.д.

Теперь перейдем к выбору. Чтобы решить, какие противотуманки поставить на ваз 2114, прежде всего, следует подобрать надежный корпус. Как известно, состояние дорог в РФ и на территории СНГ плохое, так что ПТФ из устойчивого к повреждениям и перепадам температур материала будут лучшим решением. Если есть защитные заглушки, это будет дополнительным плюсом. Также в комплекте должны быть крепления хорошего качества, провода, а также реле.

Сами туманки должны давать максимально широкое пятно света, распределять свет равномерно, с минимумом потерь на преломление и рассеивание светового потока.  Также должна быть реализована возможность регулировки и настройки светового пятна (как по вертикали, так и горизонтальная), чтобы не слепить водителей встречных автомобилей. Еще в случае перегорания лампы доступ для замены должен быть простым. Это позволяет быстро поменять ламу своими руками.

Также отметим, что выбирая ПТФ 2114 или 2115, а также для других авто, важно учитывать  их мощность. Дело в том, что слишком мощные туманки могут создавать большую нагрузку на генератор и проводку. Как правило, вполне достаточно ламп мощностью 55 Вт

Как правило, вполне достаточно ламп мощностью 55 Вт

Если ПТФ линзованные (противотуманки с линзой), отдельное нужно обращать внимание на качество линзы, надежность ее фиксации и т.д.

Напоследок отметим, что также при выборе ПТФ важно, чтобы такие фары имели приемлемые аэродинамические показатели, хорошо вписывались в общий экстерьер автомобиля. Как показывает практика, в качестве ПТФ на ВАЗ 2114  автолюбители ставят отечественные туманки ВАЗ или Автосвет. В списке импортных решений можно выделить Bosch или Hella, а также разные китайские ПТФ

Также часто на ВАЗ 2114 или 2115 ставят штатные ПТФ с Самары, Нивы, Приоры и т.д

В списке импортных решений можно выделить Bosch или Hella, а также разные китайские ПТФ. Также часто на ВАЗ 2114 или 2115 ставят штатные ПТФ с Самары, Нивы, Приоры и т.д

Как показывает практика, в качестве ПТФ на ВАЗ 2114  автолюбители ставят отечественные туманки ВАЗ или Автосвет. В списке импортных решений можно выделить Bosch или Hella, а также разные китайские ПТФ. Также часто на ВАЗ 2114 или 2115 ставят штатные ПТФ с Самары, Нивы, Приоры и т.д.

На деле, качественным бюджетным вариантом считаются продукты Автосвет

Однако важно помнить, что часто встречаются неоригинальные подделки.  Если говорить о дорогих фарах, тогда Hella является признанным лидером, но цена на ПТФ Hella достаточно высокая

Из истории

Римское господство в Греции было установлено еще во II в. до н. э. В III в. уже нашей эры структура правления Римской империи была реформирована. В это время император Диоклетиан разделил Римскую Империю на четыре части: на две половины и каждую из них снова пополам, в результате чего образовалась Италия (Италия, северо-запад Балкан, Африка), Галлия (Галлия, то есть Франция, Испания, Британия и Мавритания), Восток (Азия, Египет, Фракия с Константинополем) и Иллирия (Македония и Греция). Соответственно теперь было два императора (вернее, августов): восточный и западный, каждый их которых назначал себе соправителя — цезаря. Такая система управления получила наименование тетрархии (четверовластия).

Таким образом, Диоклетиан управлял восточной половиной империи, а Максимиан — западной. В помощники августам были выбраны цезари Галерий, которому была отдана власть над Иллирией, и Констанций Хлор (отец Константина Великого).

Процесс подключения

Подключение противотуманных фар на ВАЗ 2114, следует проводить строго так, как показывает схема. Данный процесс, берет свое начало с салона автомобиля. На панели любой ВАЗ 2114, не зависимо от комплектации, есть специальный разъем под кнопку включения противотуманок.

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

После того, как кнопка будет установлена, схема подключения идет в подкапотное пространство, к реле противотуманных фар. Такой элемент, продается в наборе для подключения ПТФ. Его место расположения, должно быть в непосредственной близости к монтажному блоку. Это объясняется тем, что в блоке находится две колодки клемм, которые нужно будет подключить к реле.

Монтажный набор

Дале, когда все элементы будут соединены, реле следует подключить к блоку предохранителей, согласна такому порядку, как указывает схема. Теперь, возьмите плюсовой провод, и проложите его вдоль моторного отсека, соединив контакты кнопки с реле. Также, подключите и ПТФ к данному «плюсу». Минусовый провод, в свою очередь, нужно подсоединить одним концом к фаре, а другим – к гайке крепления, для «массы».

Теперь, когда подключение завершено, подсоедините аккумуляторную батарею, и попробуйте включить ПТФ. Если все работает, то работа может считаться завершенной, а если нет, то тогда Вам следует пересмотреть схему подключения заново. Возможно, Вы неправильно подсоединили провода, или же, при монтаже деталей, повредили проводку.

Вообще, специалисты рекомендуют оставлять, как можно меньше лишней длины провода. Так как свободное пребывание проводки в подкапотном пространстве, может спровоцировать ее ослабление, и как следствие – отпадание от реле.

Подключение ПТФ на ВАЗ 2114, не стоит проводить самостоятельно, без соответствующих навыков, так как можно спровоцировать короткое замыкание, и испортить какие-то элементы электрооборудования. Если установка данного устройства, просто необходима, то лучше обратится к специалисту за помощью в ее подключении.

Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115

Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар. На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.

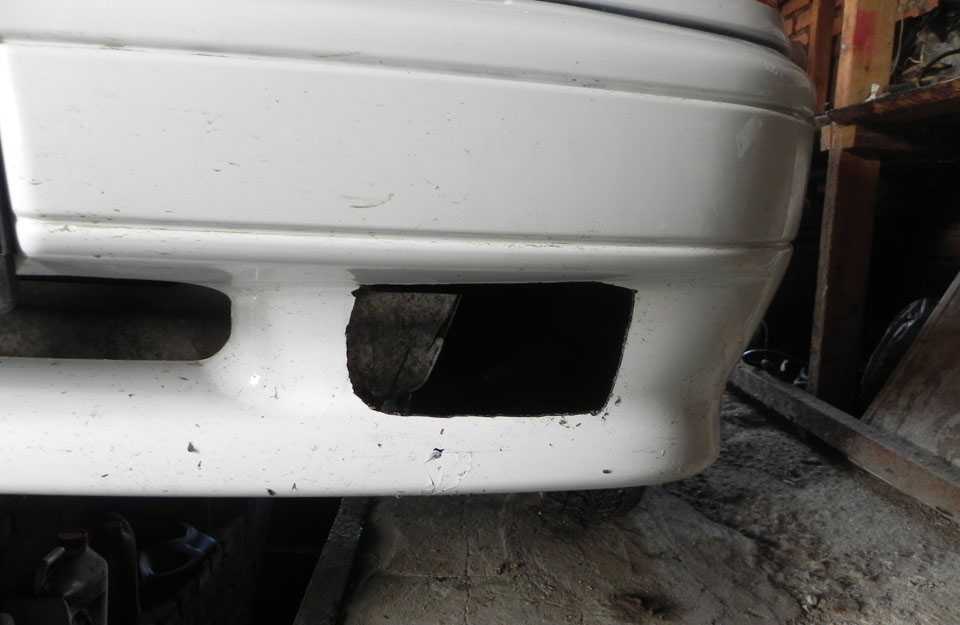

Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку

Вам понадобится:

• напильник;
• дрель и свёрла;
• электрический лобзик;
• рулетка;
• маркер.

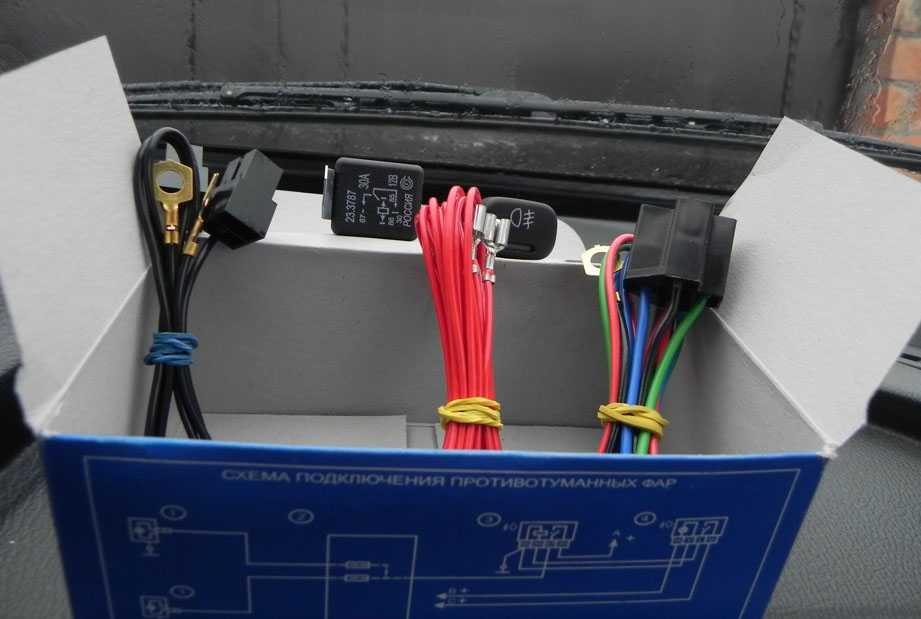

Материалы для монтажа

Как правило, набор для установки ПТФ на ВАЗ 2113, 2114, 2115 включает такие элементы:

• фары с лампочками;
• комплект проводов;
• электромагнитное реле;
• кнопка включения ПТФ;
• стяжки и клипсы для фиксации проводов;
• схема подключения ПТФ ВАЗ 2113, 2114, 2115.

В набор для подключения противотуманок должны входить провода с клеммами и разъёмами, реле, кнопка

Монтаж рассматриваемых источников освещения обязательно должен выполняться с применением кнопки и электромагнитного реле. Дело в том, что противотуманки потребляют довольно большой ток и подключение напрямую к замку зажигания приведёт к подгоранию, а впоследствии перегоранию контактов. Все это может способствовать повреждению изоляции проводов и возникновению короткого замыкания, в результате чего возможен выход из строя электропроводки.

Пошаговая установка и подключение ПТФ

Для монтажа противотуманок необходимо соблюдать следующий порядок выполнения операций:

1. Монтаж кнопки включения фар в салоне. Место под элемент можно выбрать любое, лишь бы водитель мог без затруднений управлять клавишей. Довольно часто деталь устанавливают вместо заглушек на торпеде.

2. С передней панели снимают решётку с динамической головкой. За ней расположены две колодки, рассчитанные на включение фар, индикацию о работе ПТФ и подсветку кнопки.
3. Расположив кнопку в удобном месте, к ней подключают разъёмы. После этого решётку можно поставить на место.

4. Установку реле выполняют под капотом на перегородке моторного отсека возле монтажного блока. Чтобы его снять, необходимо открутить 2 гайки, приподнять и отыскать 2 колодки (номер 7 и 8).

5. К блоку реле прокладывают колодку со жгутом из четырёх проводов с контактами, идущими в комплекте.

6. Подключение проводов, которые идут от реле ПТФ, выполняется согласно схеме в следующем порядке: к колодке №8 монтажного блока на 8 клемму подсоединяют провод от 30 контакта реле, 87 контакт реле идёт на 1 клемму разъёма, 86 — «масса», а 85 соединяют с 17 клеммой колодки №7.

7. Протягивают плюсовые провода к ПТФ, массу в основном закрепляют на гайку блок-фар. Напряжение «+» на противотуманки подаётся со 2 и 3 контакта колодки №8.

8. После всех соединений разъёмы устанавливают в монтажный блок и выполняют его крепление.

Что касается задних ПТФ на ВАЗ 2113, 2114, 2115, то на этих модификациях авто такой источник света устанавливается с завода, т. е. в заднем фонаре используется ещё одна лампочка. Управление осуществляется также из салона при помощи кнопки, но только без фиксации, поскольку используется несколько иная конструкция реле (электронное). Об этом стоит знать и не пытаться установить клавишу с фиксацией.

Видео: установка ПТФ на ВАЗ 2114

Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.

После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснуть

Противотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.

Собираем комплект для установки противотуманных фар на ВАЗ-2114

Независимо от того, как будут крепиться противотуманки к бамперу автомобиля, для их установки необходимо иметь определённый набор компонентов, без которых установка будет невозможной.

Сложность заключается в том, что противотуманки имеют довольно ощутимую для электропроводки мощность, поэтому установка реле и специальной кнопки обязательно.

Если не установить реле, а просто подключить фары через кнопку, будут возникать высокие токовые нагрузки на замок зажигания и на клеммы, что может привести к подгоранию контактов, перегреву и повреждению изоляции, а это чревато коротким замыканием со всеми вытекающими последствиями.

Полный набор компонентов

Для установки пары противотуманок на ВАЗ-2114 будет необходимо найти определённый набор компонентов, либо купить такой набор в готовом виде. Его цена — от 500 до 700 рублей в зависимости от производителя (качества), а включает он вот что:

1. Набор проводов с клеммами и колодками именно для ВАЗ-2114. Их должно быть три — соединительный провод между фарами, провод от выключателя к реле и от реле к блоку предохранителей.
2. Реле противотуманок.
3. Кнопка включения.
4. Стяжки и клипсы для фиксации проводов.

И, конечно, сами противотуманные фары. Их можно выбирать на своё усмотрение, однако с мощностью лучше не перестараться, чтобы не перегружать генератор. Он имеет запас по мощности, однако, не рассчитан на высокую нагрузку, поэтому от ксенонового света лучше отказаться сразу.

замена лампочки ваз 2114 в противотуманке .

Ваз 2114, 2115 замена лампы в протуманной фаре

Нажми для просмотра	Ваз 2114 замена лампы в протуманно й фаре.       Тэги:

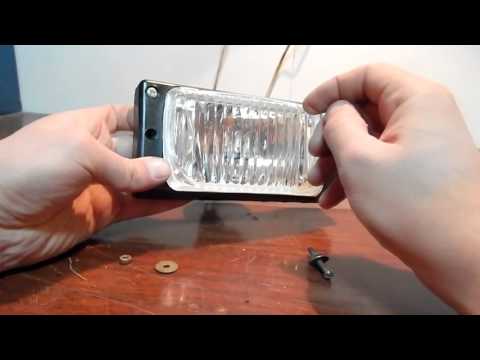

Как заменить лампочку на противотуманке.
