Замена передних амортизаторов калина

Выбор

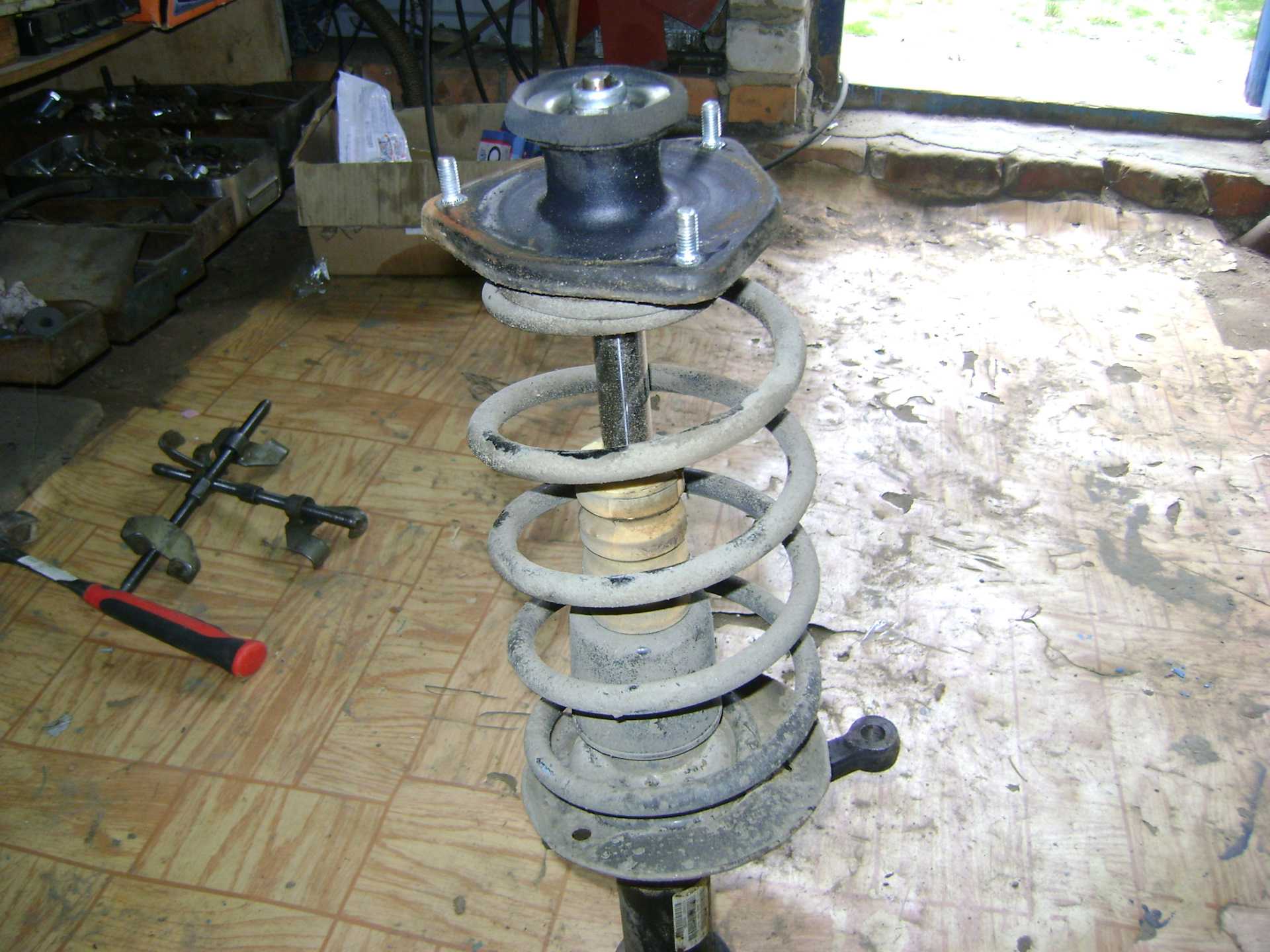

Разбор стойки

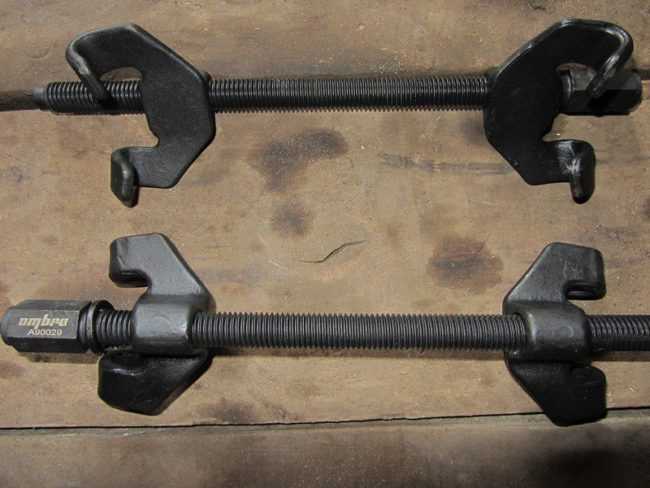

Для разборки стойки понадобятся стяжки, лучшим вариантом будут усиленные с двумя захватами с каждой стороны.

Процедура отделения пружины от стойки осуществляется на зажатой в тисках детали. Порядок действий следующий:

1. Установить напротив друг друга 2 стяжки пружины. Фиксировать нужно в положении, чтобы они сцепляли 4 нити.

2. Равномерными вращениями винтов стяжек сжать пружину.

3. После снятия нагрузки на опорную чашку, ключом на 22 отвернуть гайку, фиксирующую шток.

4. Удалить ограничитель хода отбойника.

5. Удалить верхнюю опору и кольцо предохраняющее подшипник.

6. Удалить ограничитель хода сжатия.
7. Удалить верхнюю чашку пружины, подшипник и прокладку.
8. Удалить подшипник.
9. Разъединить прокладку пружины и верхнюю чашку.
10. Удалить верхнее кольцо подшипника.

11. Удалить пружину вместе со стяжками.

12. Удалить буфер сжатия и защитный чехол.

На видео ниже показано, как самостоятельно перебрать стойку:

Некоторые нюансы

Сборка осуществляется в порядке обратном снятию. Однако, следует соблюдать некоторые нюансы:

Прежде чем собирать стойку, нужно убедиться в отсутствии провалов, рывков и посторонних звуков в работе амортизатора. При их обнаружении деталь подлежит замене.
Пружины, как и стойки меняются на обеих сторонах

При покупке новых, обратите внимание на класс (указывается краской на одном из витков) он должен быть одинаковым, как справа, так и слева.
Монтаж пружин осуществляется в одном положении: нижний виток должен упереться в выступ нижнего опорника. Верхний должен упираться в соответствующий выступ прокладки. Для установки головки регулировочного болта верхнего крепления поворотного кулака следует воспользоваться метками.
Перед установкой подшипника желательно смазать его литолом.
После полной сборки рекомендуется проверить развал-схождение.

Для установки головки регулировочного болта верхнего крепления поворотного кулака следует воспользоваться метками.
Перед установкой подшипника желательно смазать его литолом.
После полной сборки рекомендуется проверить развал-схождение.

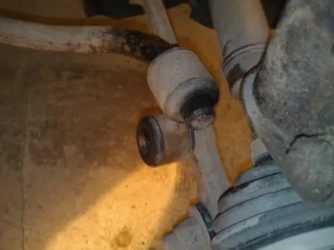

Замена стойки стабилизатора

Чтобы провести подобную работу, потребуется эстакада или смотровая яма. Автомобиль должен стоять на ровном месте, при этом надо зафиксировать его стояночным тормозом. Подготовив машину к замене стоек, приступим к работам.

Подготовленный бородок нужно вставить в отверстие нижнего сайлентблока и, воспользовавшись им как рычагом, проворачивать стойку, постепенно сдвигать ее к краю штанги. Остается снять стойку со штанги. Придерживаясь данного порядка, снять стойку с другого конца штанги стабилизатора. Установка стойки проводится в обратной последовательности. Концы штанги предварительно лучше смазать раствором из мыла.

Тарельчатые пружины, предназначенные для защиты от агрессивных воздействий окружающей среды, изготавливаются из металла, который не подвержен коррозии. Пружина используется в большом температурном диапазоне — от минус 60°С до плюс 120°С.

Лада Калина Седан K-Line › Бортжурнал › Ревизия задней подвески. Замена задних стоек. Мануал

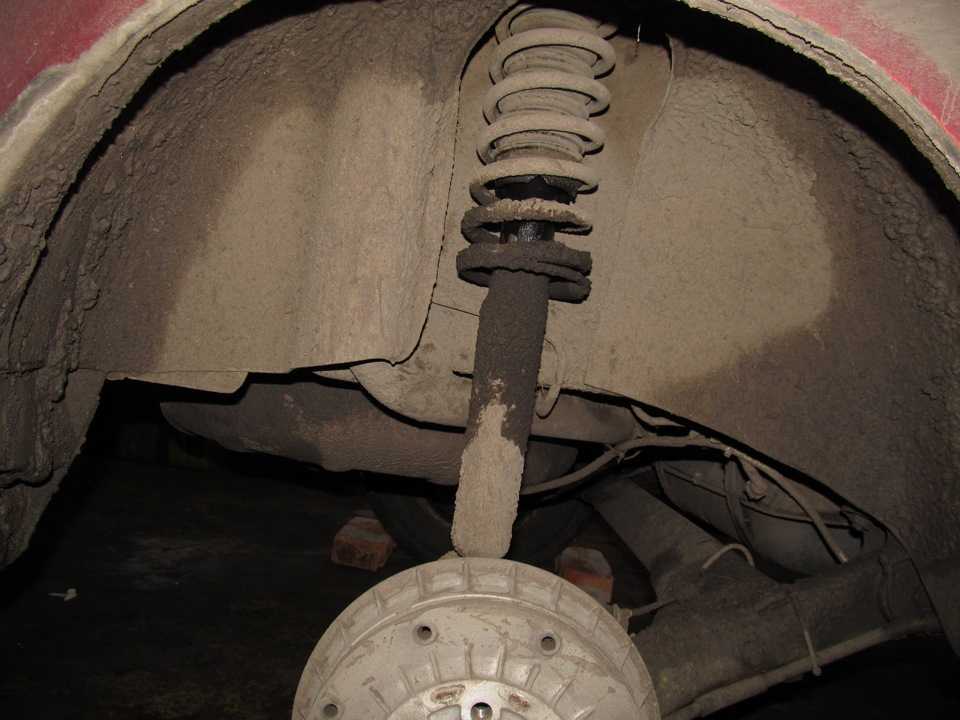

После долгой и холодной зимы задние стойки «заплакали», вернее потекли. Зимой температура доходила до -45 (-48) градусов цельсия, сибиряки не дадут соврать.

На панели приборов конечно же ниже -40 градусов вы не увидите, такой уж алгоритм был заложен на автовазе.

Когда менял правое заднее колесо, которое уже пыталось вздуться, были обнаружены потеки масла с правой, а также немного и с левой стороны.

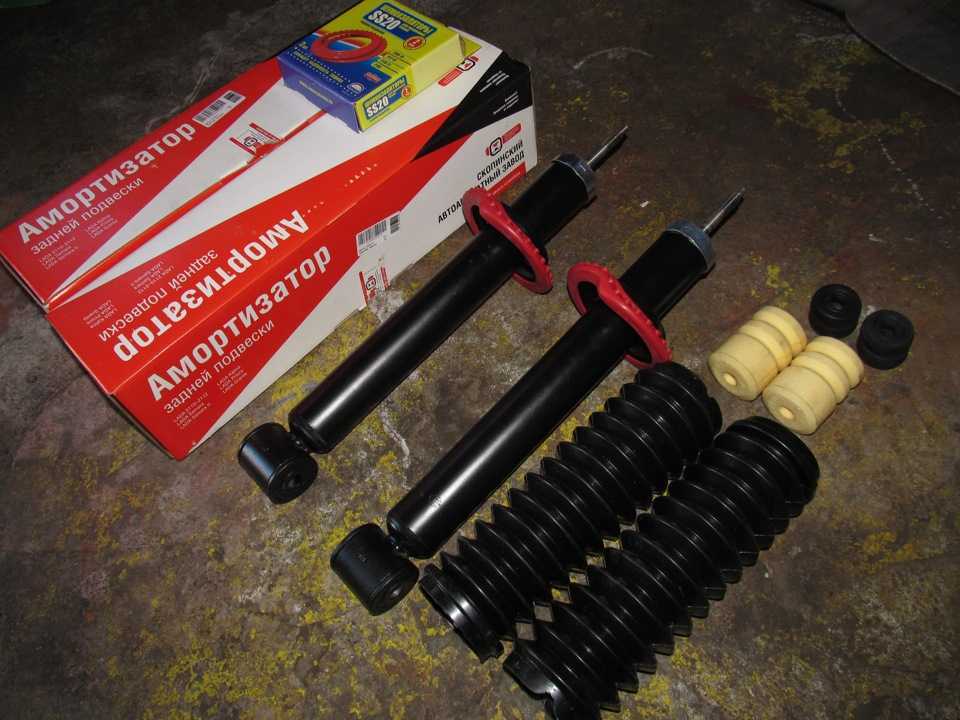

Приобрел стоковые задние амортизаторы СААЗ. Никакие СС-20 не нужны, только сток. Пиление и занижение не предлагать, я знаю где катаюсь, мне это не грозит. Дороги не позволяют такую роскошь.

Старые стойки отходили 7 лет и пробега в 63тыс км. Если бы не такая суровая зима, стойки еще ходили бы и ходили. НУ и ладно.

Прикупил к стойкам шумоизоляторы для пружинной чашки задних стоек СС-20. Примерно 50\50 их советуют\несоветуют. Я пока не попробую, никому не поверю. Время и эксплуатация покажут. Также дополнительно взял пыльники, отбойники и резинки.

Замена задних стоек

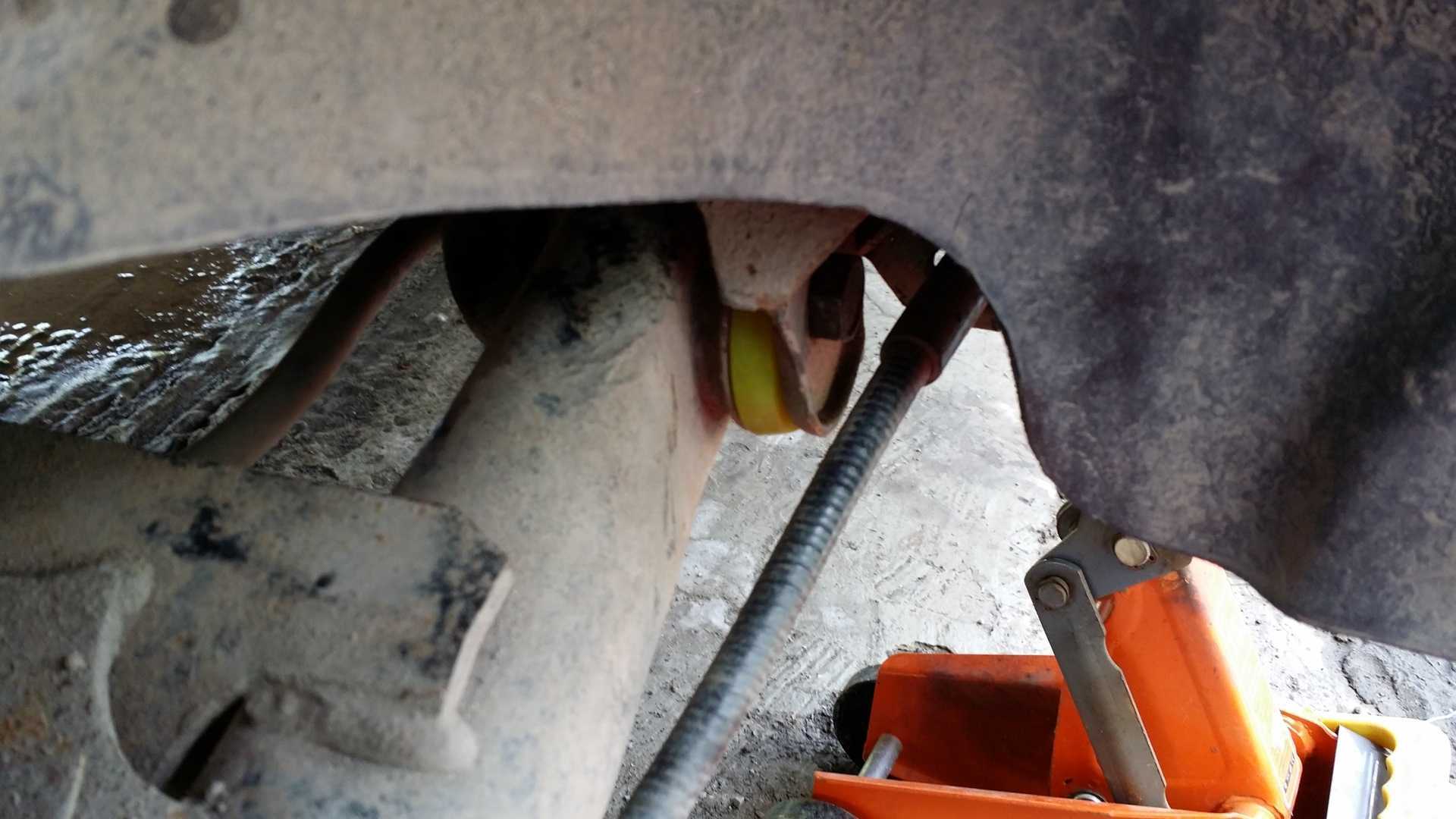

Меняем стойки сами, без всяких подъемников. Нужен будет лишь еще один помошник, чтоб попроще было, хотя можно и в одного заменить.

Приборы и материалы (как в лабораторной работе):1) ключи на 6, 17, 192) отвертка, стяжки пружин, WDшка4) молоток, кувалда (без них никак не обходилось в моем случае)5) рычаги для увеличения силы,6) монтировка (у меня был гвоздодер)7) сами стойки и запчасти к ним

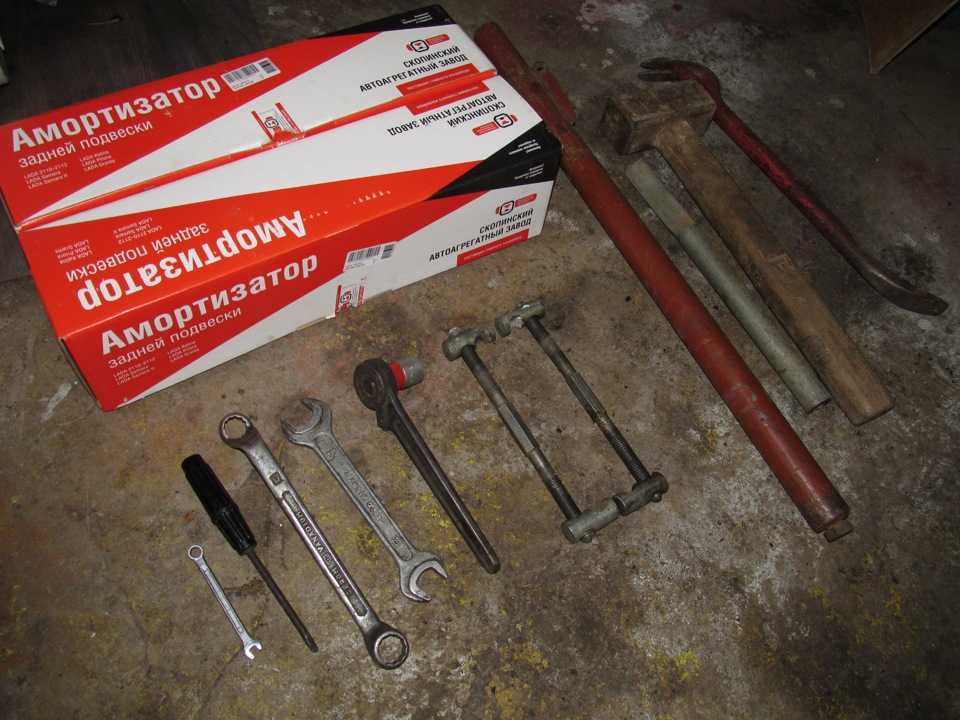

Собрал необходимый инструмент. Это минимальный требующийся набор. От отвертки до кувалды )))

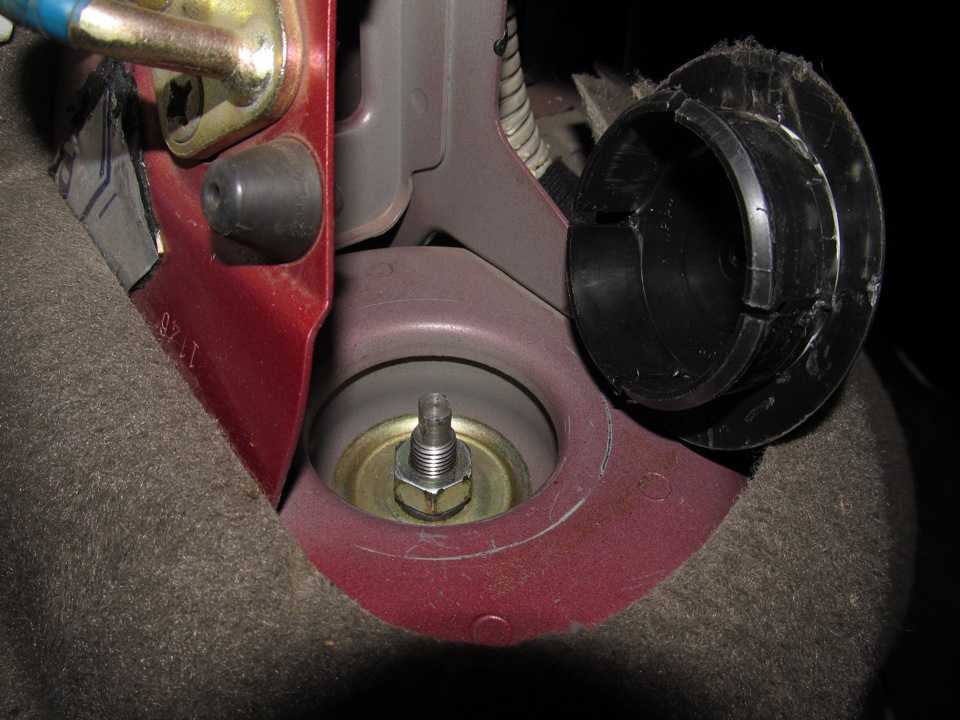

Откидываем заднюю сидушку. Отверткой выковыриваем колпачек, на котором четыре лепестка, можно их отломить, если слишком сильно ковырять

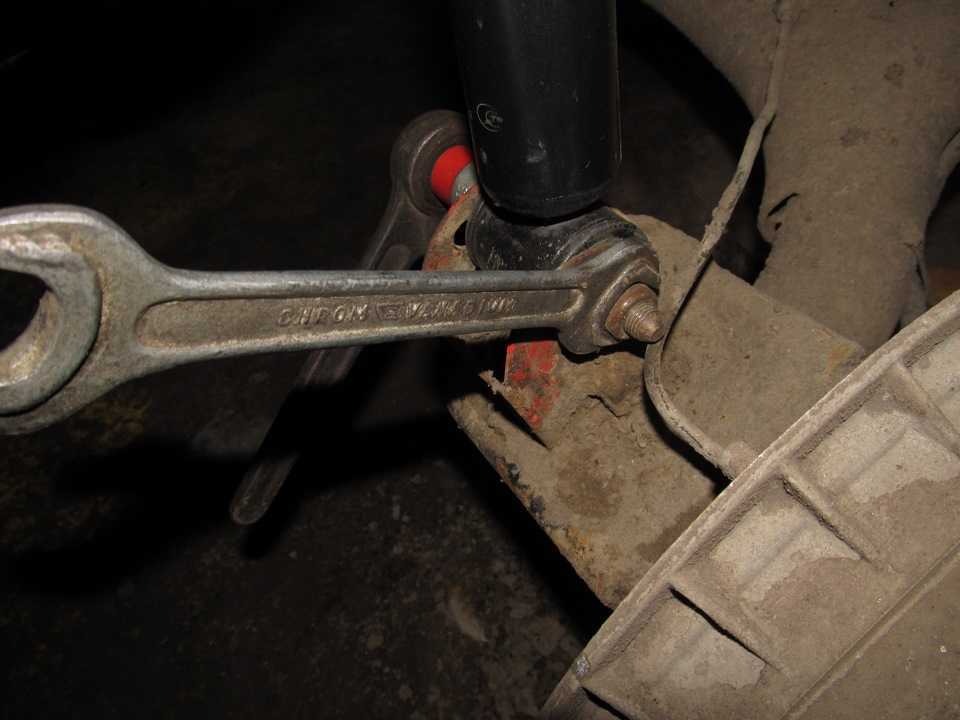

Накидным ключок на 17 откручиваем гайку, придерживая шток стойки ключом на 6 (если есть такая необходимость). Вытаскиваем гайку, гравер, шайбу.

Стягиваем пружину спец.стяжками, чтоб можно было без особых усилий снять и поставить стойку на свое законное место. Теперь стойку откручиваем Нижнее крепление стойки ключом на 19. WDшка конечно же в помощь )))С левой стороны без особых усилий удалось вытащить крепежный болт

С правой стойкой пришлось попотеть. Никакая WDшка и тем более кувалда не могла помочь, даже после снятия стойки вместе с проставкой. Пришлось подключать к делу болгарку.

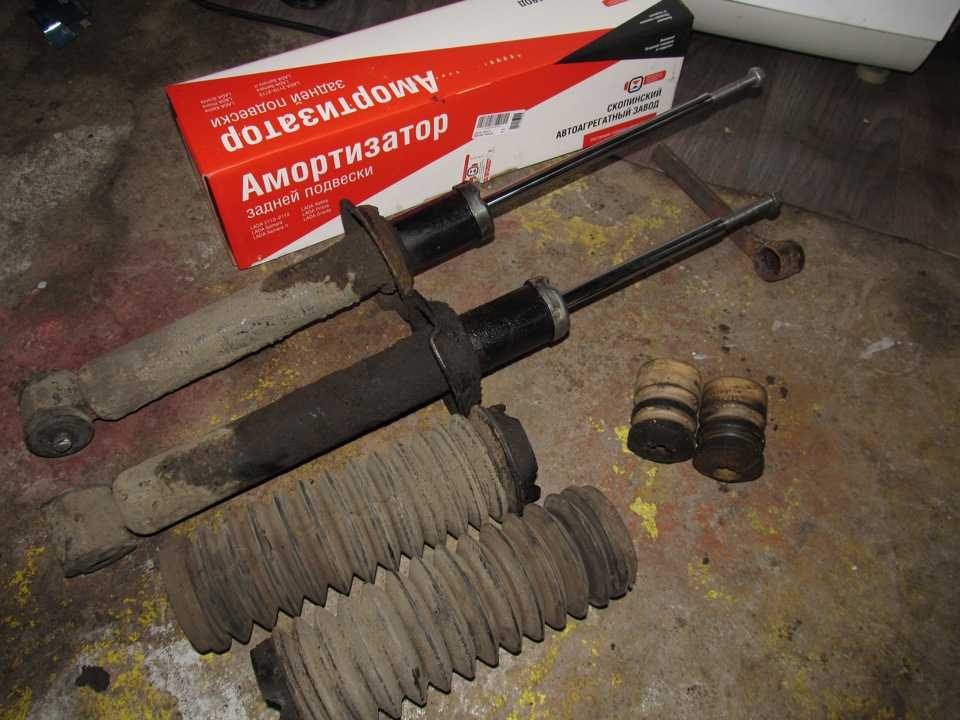

Скидываем стойки и «любуемся». Верхняя стойка, что на фото, была с левой стороны (пострадала меньше всего). НУ что и подтверждается статистикой. У леворуких авто обычно правые стойки быстрее убиваются, у праворуких — наоборот, с левой стороны. Пыльники не пострадали, разве что все в масле. Отбойники живые и испачканые

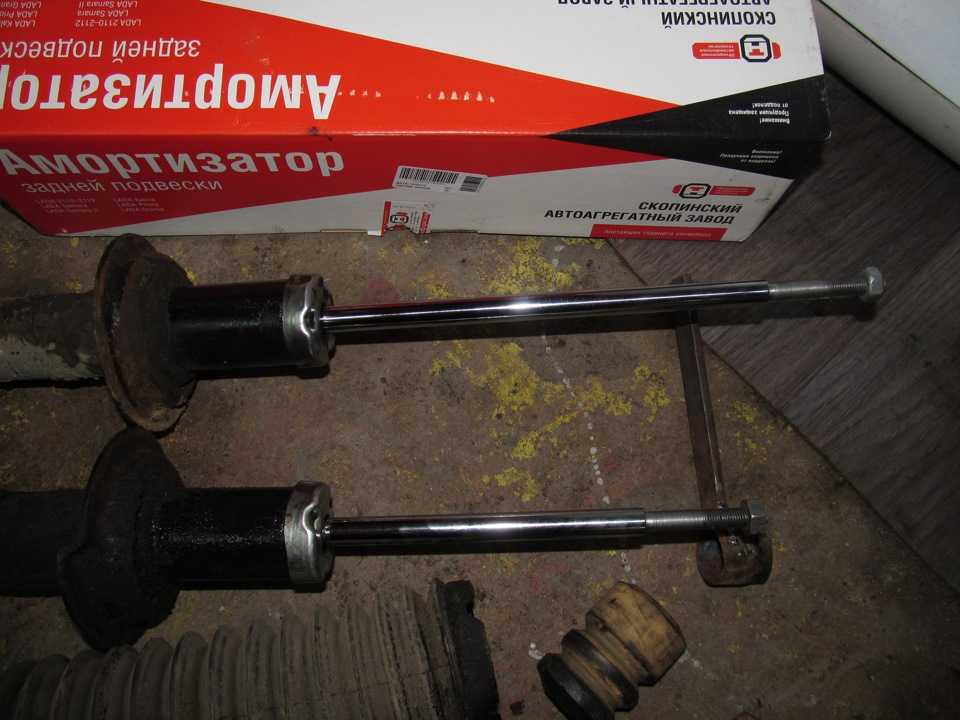

А теперь самое интересное. Сравнение стоек. Я специально сжал чток, чтоб показать, на сколько правая стойка была кончена. Шток свободно опускался без особых усилий на 7 см. У левой стойки всего на 1см был провал.

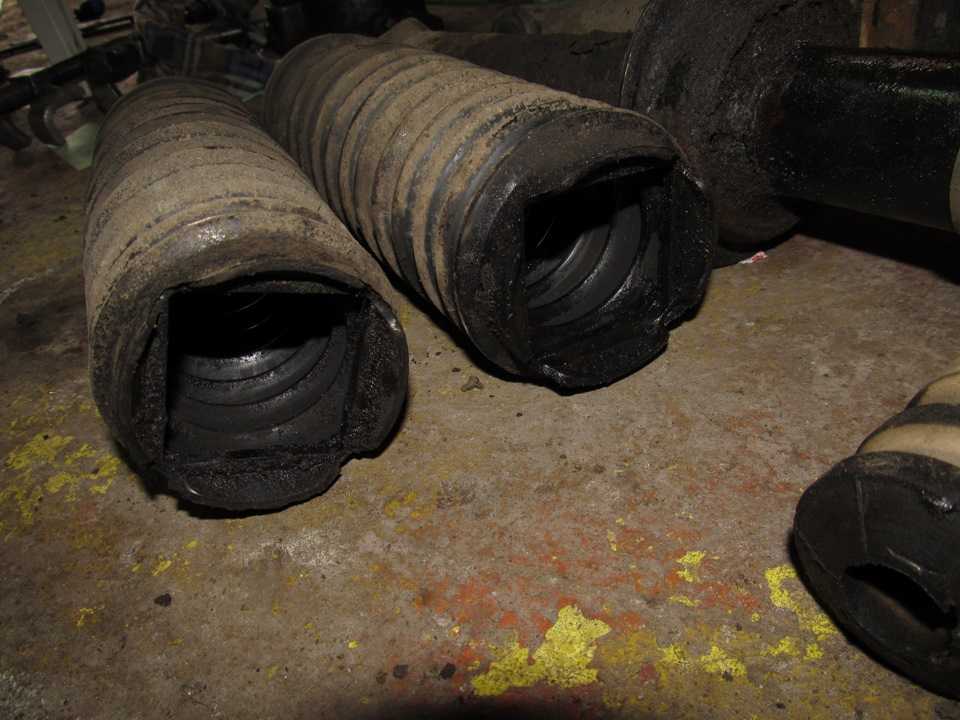

Пыльники соответственно в масле и грязи. Можно было бы отмыть и оставить, но раз купил новые, то их и установлю.

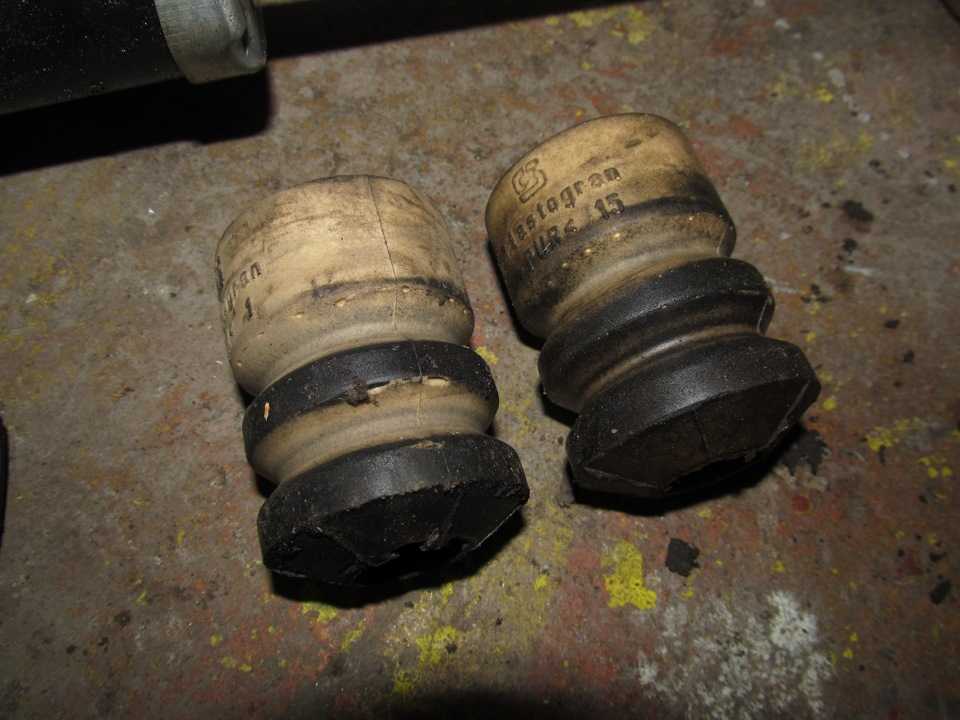

Отбойники имеют небольшие надрывы. Впринципе на таких можно ездить, инчего не будет. Все равно под замену их, благо заранее позаботился об этом.

Резинки, что крепят с обоих сторон кузова саму стойку, просели. Справа на фото хорошо видно. Заранее было закуплено 4-е резинки, я ведь не знал, что с ними могло за 5-ть лет случиться. Можно было их оставить.

Собираем стойку и устанавливаем на свое законное место. Пружину оставляем старую, только ее хорошенько отмоем, чтоб понять ее состояние. Оказывается, что цвет ее — серый, а не грязе-защитный…

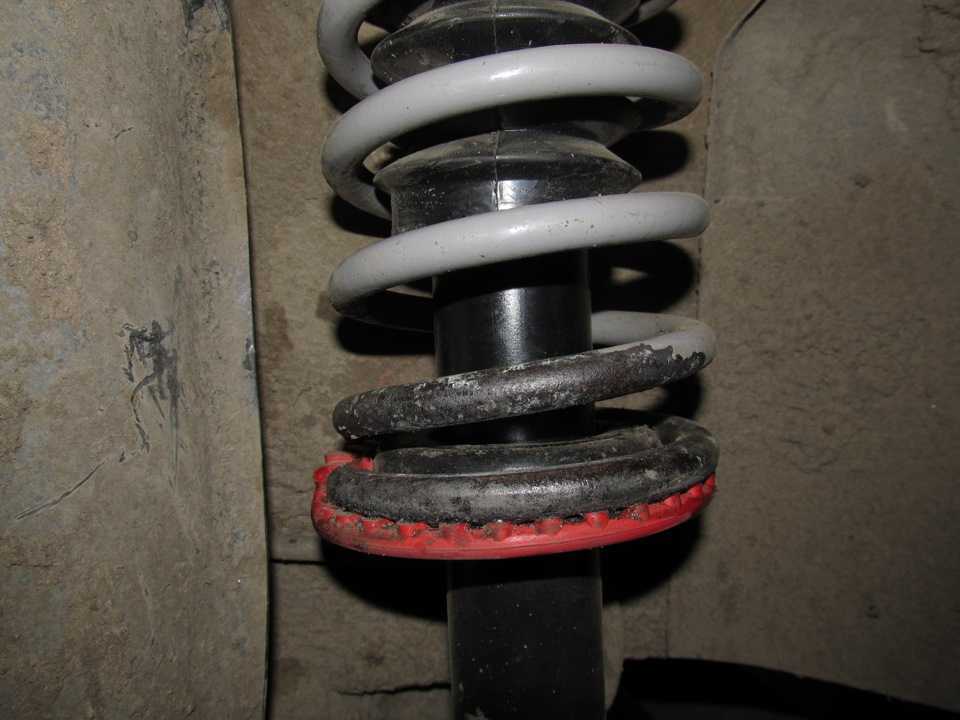

Краска на нижнем витке облезла, оно и не удивительно. У всех так будет. Счищаем облупившуюся краску и промазываем преобразователем ржавчины. Так сойдет )))

Все пилят пружины, я буду пилить стойку

Интересно было еще с детства, из чего же все состоит. Обычно разламывал все, что было. Не будем отходить от традиций.

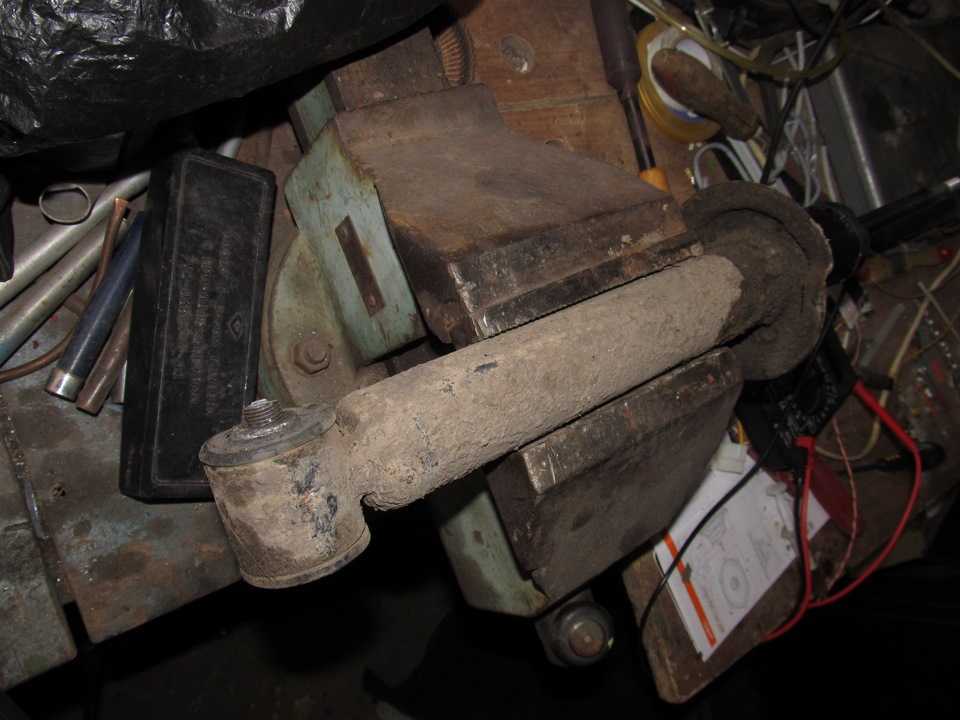

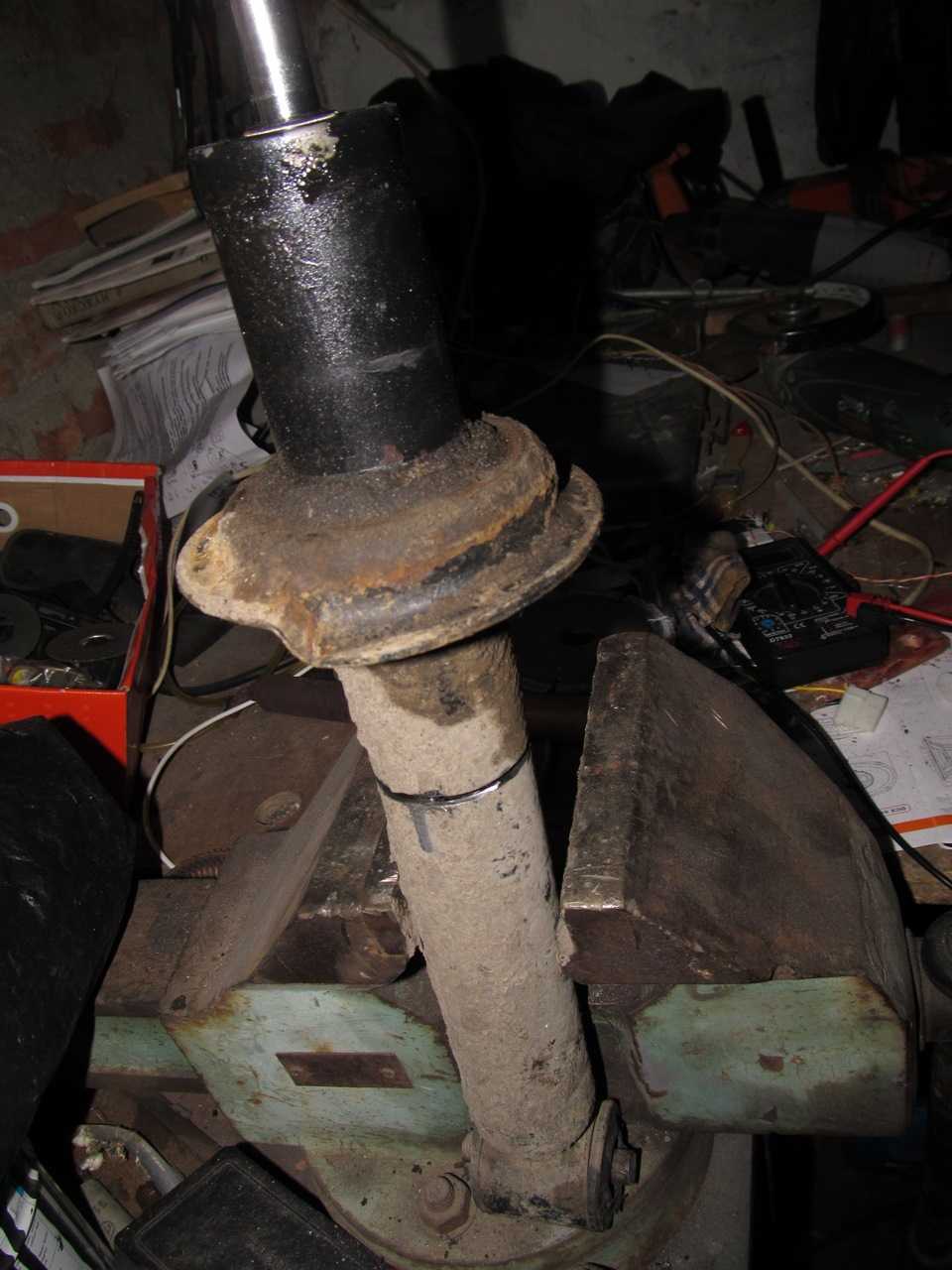

Пилим аккуратно стоку пополам. Мало ли что. Думал, что масло вытечет. Ничего подобного.

Вытаскиваем амортизатор из стакана

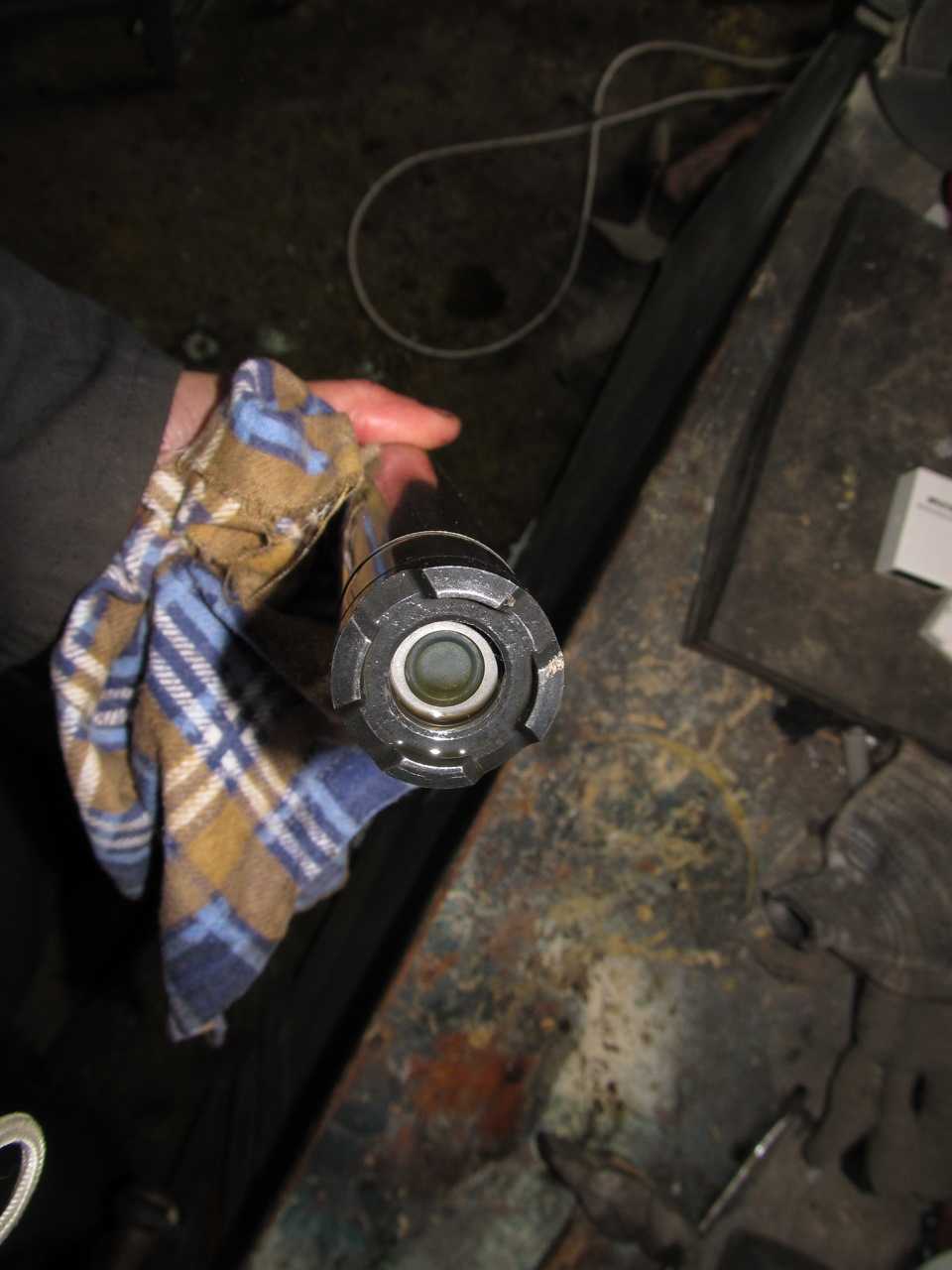

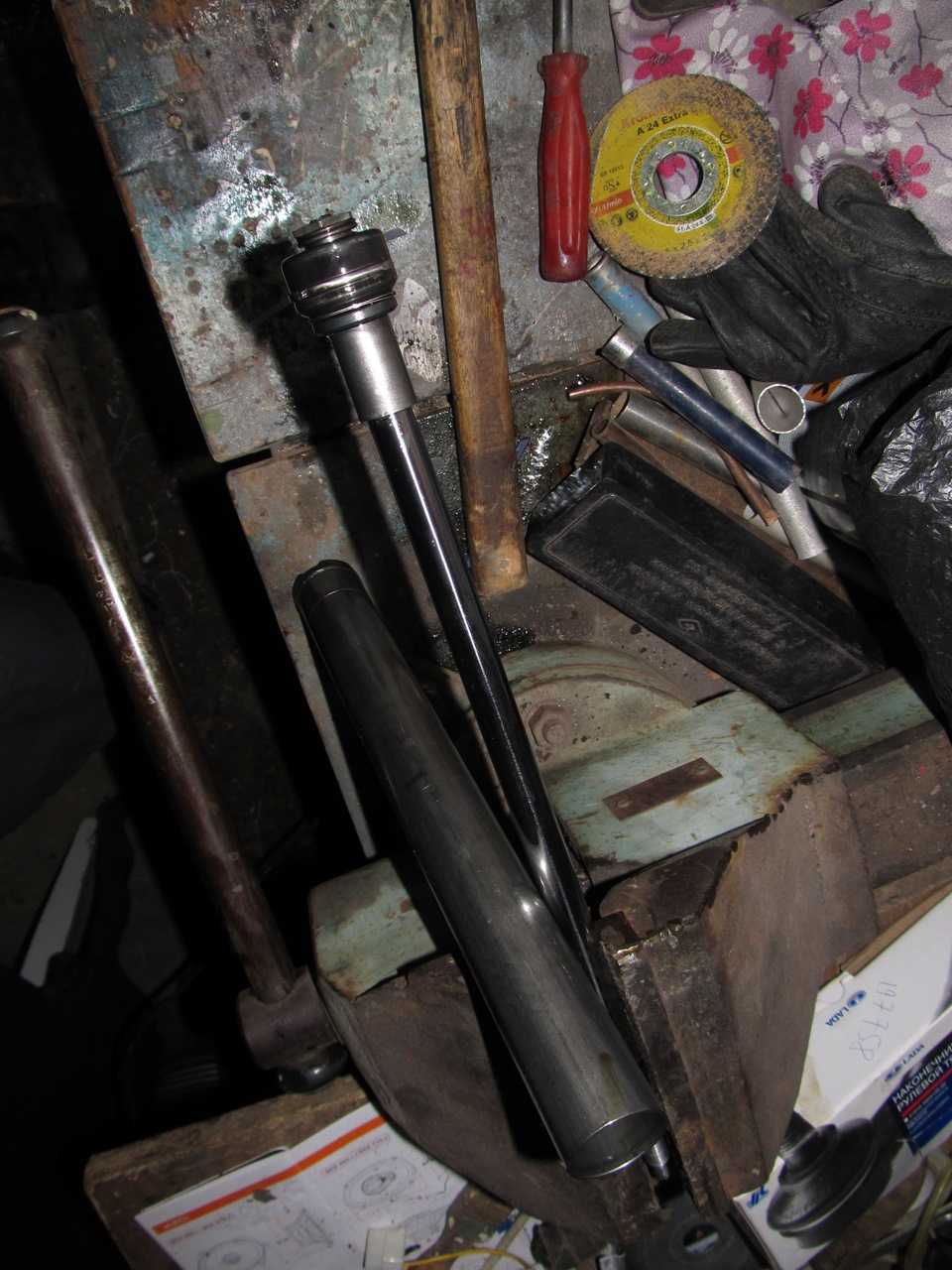

Внутри система почти как в насосе. Вытаскиваем шток из стакана.

Снизу имеется клапан для пропуска масла. «Стакан» и шток куда-нибуди пригодятся, остально в мусорку )))

Цена вопроса:1) стоки СААЗ (2шт) — 850х2 = 1700р2) отбойники (2шт) — 100х2 = 200р3) пыльники (2шт) — 100х2 = 200р4) шумоизоляторы СС20 — 300р5) резинки — 40рИтого: 2440р

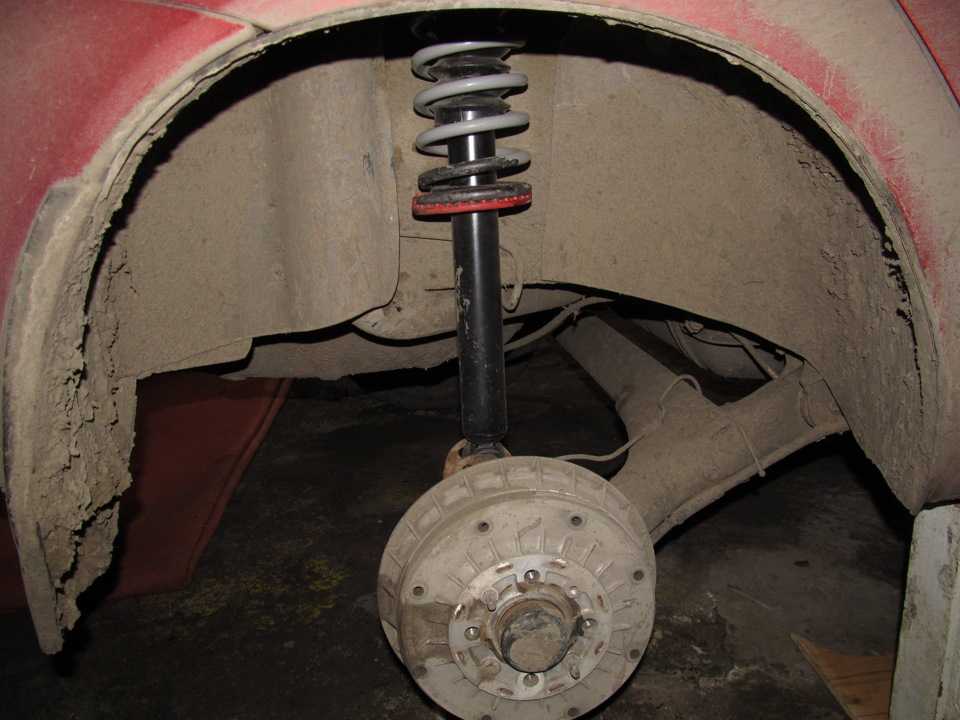

Теперь радуемся новым стойкам )

Далее в программе:

Ревизия передней подвески. Замена опорных подшипников

Передние колодки на Калину: замена своими руками

Передние тормозные колодки в устройстве тормозной системы автомобиля наиболее активно используются и подвержены ускоренному износу. При этом Лада Калина не стала исключением. Все дело в особенности распределения тормозных усилий и переносе веса самого авто при торможении на переднюю ось.

Если просто, автомобиль в большей степени тормозит передними колесами, при этом задние тормозные механизмы задействуются только при активном или экстренном торможении. Также передние колодки, использующиеся более часто, сильнее нагреваются. Соответственно, это также оказывает влияние на их срок службы.

В результате передние колодки изнашиваются быстрее задних тормозных колодок. Само собой, за их состоянием нужно следить, а также менять колодки передние Калина при появлении малейших признаков износа ниже допустимой нормы. Далее мы рассмотрим, как заменить колодки на Калине своими руками, а также что нужно учитывать, подбирая тормозные колодки на Калину.

Проверка тормозных колодок

Итак, на Калине спереди установлены дисковые тормоза

Так вот, для быстрой оценки состояния колодок нужно обращать внимание на ряд характерных признаков, которые указывают на износ. Прежде всего, водитель может заметить появление постороннего шума (обычно свиста, скрипа или металлического скрежета при торможении)

Замена подшипника

На каком бы автомобиле не износился опорный подшипник, но если на нем используется стойка МакФерсона, то технология разборки узла для замены – идентична, за исключением некоторых нюансов, касающихся устройства подвески.

Поэтому рассмотрим, как производится замена на автомобиле ВАЗ-2110, а затем укажем особенности операции на других моделях.

Инструмент.

Итак, выявлено, что опорный подшипник требует замены. Выполнить все работы можно и в гаражных условиях, но потребуется некоторый специализированный инструмент.

В целом, понадобиться:

• Стандартный набор ключей, шестигранников, головок с воротками и штангами;
• Домкрат;
• Съемник рулевых наконечников;
• Стяжки для пружин;
• Ветоши.

Также потребуется новая опора, поскольку на этом авто подшипник входит в ее конструкцию.

Конечно, можно и разобрать саму опору для замены только подшипника, но большинство автовладельцев предпочитают менять узел в сборе.

Дополнительно можно приобрести пружинный виброгаситель, устанавливающийся между верхней чашкой и пружиной.

Последовательность действий.

Ниже рассмотрим последовательность действий, причем укажем небольшие хитрости, которые облегчат работы.

Разборка и замена производится так:

1. Устанавливаем автомобиль на ровную площадку и обездвиживаем при помощи ручного тормоза и противооткатных опор;
2. Берем головку на 30 и послабляем гайку крепления привода к ступице. Лучше это сделать, пока на авто стоит на всех колесах (открутить эту гайку при снятом колесе затруднительнее, поскольку заблокировать ступицу от проворота будет сложнее). Также стоит отметить, что гайка эта – накернена, поэтому сорвать ее с места – сложно и без наращивания ключа не обойтись;
3. Открываем капот и при помощи накидного ключа и шестигранника срываем с места гайку штока амортизатора (шестигранником удерживается сам шток, а ключом послабляется гайка. При этом ее нужно только немного послабить, категорически запрещено гайку полностью скручивать, иначе ничем не удерживаемая пружина «выстрелит»). Эту операцию лучше сделать до снятия стойки (на снятом узле сорвать гайку значительно сложнее);
4. После срывания указанных двух гаек с места можно продолжать разборку. Выдомкрачиваем требуемое колесо и снимаем его;
5. Откручиваем крепление шаровой опоры рычага к стойке;
6. При помощи съемника выпрессовываем наконечник рулевой тяги;
7. Полностью выкручиваем гайку крепления привода к ступице;
8. Разбалчиваем крепление тормозного суппорта (трубки отсоединять от него не нужно), снимаем его с диска и отводим в сторону;
9. Беремся за тормозной диск, и тянем его на себя, стягивая ступицу со шлицов концевика вала привода;
10. Переходим в подкапотное пространство и откручиваем три гайки крепления опоры к кузову авто. При этом просим помощника придержать опору, чтобы она не упала на землю. После этого извлекаем узел в сборе;
11. Устанавливаем стяжки, и стягиваем пружину до тех пор, пока верхний ее виток не отойдет от упорной чашки;
12. Полностью выкручиваем гайку крепления штока амортизатора и снимаем опору (после этого можно проверить работоспособность амортизатора, проверить состояние пыльника и отбойника).
13. Перед установкой новой опоры, проверяем состояние опорной чашки, очищаем ее от ржавчины и грязи, устанавливаем под нее виброгасители (если они приобретены);
14. Перед установкой новой опоры, правильно устанавливаем пружину (концы витков вверху и внизу должны стать в специальные углубления в чашках);
15. Ставим новую опору и накручиваем до упора гайку крепления штока;
16. Снимаем стяжки, постоянно контролируя положение концов пружины;
17. Собранную стойку устанавливаем на автомобиль. После сборочных работ необходимо дополнительно подтянуть гайку крепления штока.

Теперь об особенностях замены на «Приора», «Калина», X-Trail. Снятие и разборка стойки у этих авто – такие же, как и описано выше.

Но саму опору на этих авто менять не обязательно (если состояние е удовлетворительное), достаточно после демонтажа, снять с нее подшипник (установлен со стороны опорной чашки), а на его место поставить новый. А далее все собирается обратно.

Ниже представлена таблица обозначения опорных подшипников по ГОСТу, обозначения (полные, основные, иностранные аналоги), их размера и масса.

Проводя замену, особое внимание следует уделить технике безопасности. Не стоит пытаться разобрать стойку без стяжек, поскольку «выстрелившая» пружина может нанести серьезные травмы. Также читайте про другие причины вибрации автомобиля

Также читайте про другие причины вибрации автомобиля

Также читайте про другие причины вибрации автомобиля.

Проверка опорных подшипников ВАЗ.

Основные признаки неисправности опорного подшипника

• Скрипы, стуки «пробои» подвески, район стойки.
• Увеличение люфта между корпусом кузова, деталью, седлом.
• При преодолении округлых неровностей (например, лежачий полицейский), скрипа нет, проявляется только на ямах.
• Износ резинок между нижней чашкой, пружиной.

Стуки в подвеске сзади — замена опоры

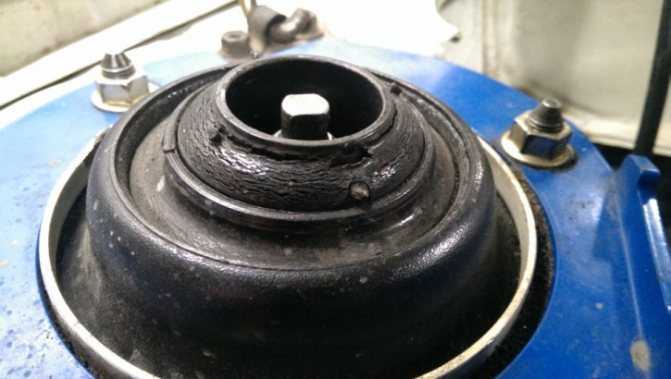

• Пробитая опора. Это когда шток пробивает резину (см.фото).
• Износ резинового основания опорника.
• Появление стуков при повороте рулевого колеса;
• Резкий своеобразный хруст, проявляющийся момент преодоления какого-либо препятствия колесом.
• Металлический стук.
• Ухудшение управляемости машиной.
• Потеря маневренности.
• Нарушение ходовых качеств, стуки, хруст передней части кузова транспортного средства.
• Изменение направления движения передних колес при неизменном положении руля.
• Раскачивание кузова по ходу движения.
• Расстояние от опоры до чашки выше допустимого (см.фото).

Как стучат опорные подшипники

Щелчки при повороте руляvazoved Я езжу на LADA VESTA CROSS г. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 7 в 1 на Андройде..

Я Забыл про штрафы и Яндекс-Навигатор.

Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене всего за несколько тысяч ТУТ

Замена опорного подшипника Калина

Поддамкрачиваем автомобиль, ставим упоры, снимаем колесо, но лучше всего еще предварительно ослабить гайку стойки, чтобы потом этого уже не делать. Дальше я откручивал болт стойки стабилизатора, поставил домкрат и поднял шаровую. Дальше нужно накинуть стяжки пружин и сжать. Но у меня не получилось этого сделать.

Пошел другим путем, открутил стойку и опустил вниз, после чего и пружину удалось сжать. Дальше уже снимаем усилитель, стойку и сам подшипник. Загляните внутрь стакана, оттуда лучше всего ветошью вычистить всю грязь. Не помешает залить Мовилем. Дальше начинаем собирать всё. Накидываем резинку, дальше ставим подшипник, опору и усилитель.

В общем говоря, ничего сложного, сборку осуществляем ровно в обратной последовательности. Конечно же не забываем прикрутить стойку стабилизатора. Если разбираете и меняете подшипник, лучше всего сразу все сделать аккуратно и чисто, вычистить от грязи и пыли.

• Самостоятельная замена опорного подшипника на «Лада Калина»
• Признаки неисправности
• Ресурс опорных подшипников
• Как заменить опорный подшипник на Лада Калина своими руками
• Инструмент для замены
• Порядок выполнения замены опорного подшипника

Опорный подшипник принадлежит к ходовой части автомобиля, поэтому его износ – обычное дело. Он может выйти из строя в процессе естественного износа или агрессивного стиля вождения транспортного средства. Но более вероятными причинами могут служить низкое качество деталей автомобиля и плохие дороги. Опорный подшипник передней стойки Лады Калины служит для того, чтобы амортизатор в верхней опоре поворачивался без трения свободно. Соответственно, он находится над передней пружиной и амортизатором. Его можно охарактеризовать как подшипник качения. Нагрузки на подшипник большие со стороны передней пружины, поэтому самым опасным для него являются ямы на дорогах. Следует заметить, что опорный подшипник есть не во всех моделях автомобилей.

Признаки неисправности

Проверить опорный подшипник на Ладе Калине легко на неровной дороге. Во время движения слышен стук или толчки с боковой части автомобиля, особенно при повороте руля. Также автомобиль может не сразу реагировать на поворот руля. Можно провести первичную диагностику автомобиля в состоянии покоя. Для этого необходимо раскачать транспортное средство из стороны в сторону. Скрежет со стуками в районе дефекта свидетельствует о поломке.

Для более точной диагностики необходимо два человека. Первый вращает руль в разные стороны к крайним положениям, а второй – ставит руку под капотом на передний стакан. Если в результате слышны толчки, характерные для соскальзывающей пружины, то, скорее всего, вам необходимо поменять опорный подшипник.

Ресурс опорных подшипников

Естественный износ подшипников в среднем не превышает 100 тысяч километров пробега. Но в общем все зависит от условий эксплуатации транспортного средства. Если вы проигнорируете симптомы поломки подшипника, то это грозит разрушением других деталей (амортизатора, стойки и т.д.), а это уже другие расходы. Но самое главное, несвоевременный ремонт автомобиля представляет большой риск для безопасности движения.

Как определить неисправность амортизаторов

Нередко следы масла появляются и со временем пропадают, а потом, когда водитель замечает потерю управляемости, стойка вновь становится сухой. Чтобы определить ее исправность, нужно взяться за крышу машины и попробовать сильно раскачать.

Исправные амортизаторы должны остановить кузов уже на второй раскачке. Если машина продолжает качаться, то стойки нужно заменить.

Диагностировать неисправность нужно при первых признаках. Существует несколько симптомов, указывающих на поломку амортизаторов:

• Стук при езде или посторонние звуки в подвеске. Такая проблема возникает крайне редко. Как правило, это подразумевает разрушение внутри корпуса стойки и шток начинает просто бить о корпус, издавая неприятные стуки. Такой звук будет проявляться при проезде, как больших, так и малых неровностей и будет преследовать автовладельца при любой раскачке автомобиля.
• Ухудшение управляемости. Самый опасный и явный признак поломки амортизаторов. Как известно, стойки нужны для гашения колебаний кузова, возникающих при работе пружин подвески. Если эти колебания не загасить, то машина начинает сильно раскачиваться на большой скорости и колеса могут кратковременно потерять сцепление с дорожным покрытием. Стоит отметить, что неисправность эта довольно опасна.
• Подтеки на корпусе стойки. Ухудшение управляемости происходит из-за внутренних повреждений амортизатора и его разгерметизации. На стойке могут появляться следы вытекающего масла, которое является основным амортизирующим компонентом данной детали.

Если все таки причина стука на Калине в амортизаторах, тогда следует правильно подобрать новые запчасти. Даже не пытайтесь их восстанавливать, делать это нецелесообразно, трудозатратно и дорого.

ПРИЗНАКИ НЕИСПРАВНОСТЕЙ СТОЙКИ ПЕРЕДНЕЙ

1. Появление стуков при движении по неровностям в районе стойки. Это бывает, тогда когда упорный подшипник рассыпался и не выполняет свою функцию должным образом. Также такое бывает, если лопнула винтовая пружина.
2. При наезде на препятствие автомобиль качается некоторое время из-за того что сам амортизатор не гасит колебания.
3. При визуальном осмотре, если вы увидите что стойка мокрая на сухой дороге, это значит, передней амортизатор потерял свою герметичность. Масло из него вытекает наружу.

ЗАМЕНА СТОЕК НА КАЛИНЕ ВАЗ 1117, 1118, 1119

Видео: Итак: По какой либо из вышеперечисленных причин, выяснилось, что амортизатор на Калине надо менять! Первое что надо для замены стоек на Калине ваз 1117, 1117, 1119 это подготовить необходимые инструменты…

1. Гаечные ключи на 17, 19 и 22, желательно накидные. Накидными ключами легче срывать застарелую резьбу. Можно конечно применить торцовые головки с аналогичными параметрами.
2. Монтажка и молоток, с их помощью легче будет отделять нижнюю часть амортизатора от поворотного кулака.
3. Баллонный ключ, для снятия и установки колеса.
4. Плоскогубцы.
5. Ключ гаечный рожковый, чтобы удерживать шток при откручивании верхней гайки.
6. Головка торцевая на 13 с воротком, а лучше с трещоткой (с ней быстрее откручивать и закручивать гайки).
7. Стяжки для пружин.

По-хорошему надо бы приготовить смазку WD-40, или что-то аналогичное, на случай если где, то резьба сильно прикипела и гайка или болт не откручивается. Также нужен домкрат лучше два или какой-то надежный упор, на случай если машина накренится и слетит с упора. Придется хорошо работать молотком и монтировкой, кузов будет качаться и поэтому для страховки нужна дополнительная опора.

Видео 2

Для того чтобы заменить хотя один из элементов, который входит в состав передней стойки Калины, нужно извлекать из своего посадочного места весь узел. Для этого открываем капот и ключом на 22 срываем верхнюю гайку опоры, при этом придерживая шток амортизатора ключом на 9. Откручивать гайку полностью пока не надо. Баллонным ключом также срываем гайки колёса и только после этого поднимаем машину домкратом. Сразу же надо подставить упор для страховки.

Теперь уже можно спокойно открутить колёсные гайки и снять колесо. Шланг тормозной прикреплён к стойке, поэтому его надо освободить с крепления, чтобы он не мешал, когда мы будем вынимать стойку. Вот теперь нам пригодится WD-40, надо обработать все болты и гайки, которые придётся откручивать. Главное надо побрызгать на нижние гайки и болты амортизатора, крепящие узел к поворотному кулаку.

Снимаем гайку рулевого наконечника и сильными ударами бьём по ушку, в которое вставлен шаровой палец наконечника, при этом вставив монтировку между рулевым наконечником и его креплением на стойке. Если есть специальный съёмник, можно выпрессовать палец с помощью него. Откручиваем две самоконтрящие гайки крепления амортизатора к поворотному рычагу. Для этого используем ключи на 17 и 19. Лучше использовать аналогичные головки и вороток.

Какой фирмы лучше выбрать

Представляем список лучших производителей:

• Stock auto (Штокавто) — компания производит амортизаторы, картриджи и стойки для иномарок и российских автомобилей. Вся продукция изготавливается по стандартной двухтрубной схеме. Его плюсами являются качественные уплотнения, эффективные клапаны, поршни с тефлоновым покрытием и более густые хромированные жидкости с высоким индексом в подвесках Fuchs и Addinol.
• Demfi – бренд, поставляющий оригинальные запчасти для ВАЗ, их стойки используются при сборке автомобилей на заводах. Эта отечественная компания относится к доступному ценовому сегменту, продукция рассчитана на сложные условия эксплуатации на российских дорогах. Преимущества стоек: оригинальный дизайн, современные технологии производства, высокий комфорт и управляемость автомобиля.
• «Плаза» — единственный в России производитель серийно выпускающих однотрубные газомасляные амортизаторы для различных типов автомобилей; газовые также пользуются повышенным спросом. Продукция бренда отличается доступной ценой, минимальным количеством брака и оптимальными ходовыми качествами.
• ElastoMag — национальный производитель высококачественных подвесок, резиновых втулок и стоек стабилизатора. Продукция относится к средней ценовой нише. Основной упор в производстве делается на создание уникальных резиновых смесей для сайлентблоков, ступиц, шаровых опор, отличающихся длительным сроком службы.
• БелМаг — компания, производящая образцы с учетом размеренного стиля вождения. Компания делает акцент на комфорте езды по российским дорогам, ее масляные изделия успешно компенсируют вибрации от дорожных препятствий. Отличительные черты: прочная двухтрубная конструкция, хороший выбор клапана для плавной работы демпфера и износостойкая хромированная втулка стержня.

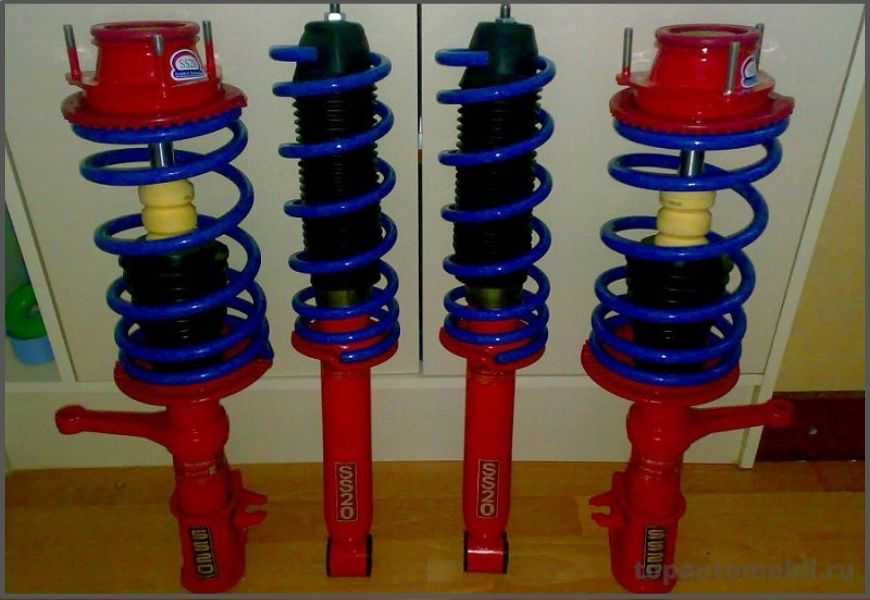

• СС 20 – компания производит изделия с улучшенными характеристиками управляемости по сравнению со стандартными вазовскими вариантами. Продукты также обеспечивают комфорт при вождении и улучшают реакции автомобиля на трассе. Из достоинств — различные модификации («Стандарт», «Комфорт», «Спорт»), высокий срок службы и устойчивость к экстремальным нагрузкам за счет большого объема жидкости и эффективного охлаждения.
• KYB (Kayaba) — один из ведущих производителей, выпускающий лучшие стойки для ВАЗ и многих других автомобилей. Основное преимущество ее продукции – японское качество, они проходят 60, 80, 100 и до 200 тыс. км при среднем и быстром темпе езды. В ассортименте компании есть качественные передние и задние модели для автомобилей многих марок.

Снятие амортизаторной стойки передней подвески и ее разборка Лада Калина

Снимаем и разбираем амортизаторную стойку, когда необходима заме­на верхней опоры, подшипника, пру­жины, телескопической стойки.

Телескопическая стойка — нераз­борная и ремонту не подлежит.

Работу выполняем на смотровой ка­наве или эстакаде, но можно обой­тись и ровной площадкой.

Существуют два варианта демонта­жа амортизаторной стойки. Первый позволяет избежать последующей регулировки углов установки управ­ляемых колес, второй способ — с меньшим объемом работ, но после него необходима регулировка углов установки управляемых колес. Теле­скопическую стойку заменяем по второму варианту.

В первом варианте стойку снимаем в сборе с поворотным кулаком, не ос­лабляя гайки нижнего и верхнего (ре­гулировочного) болтов крепления стойки к поворотному кулаку. При этом отсоединяем наконечник руле­вой тяги от поворотного рычага амор­тизаторной стойки (см. «Замена на­ружного наконечника рулевой тяги»), шаровую опору от поворотно­го кулака (см. «Снятие шаровой опо­ры»), вынимаем наружный ШРУС из ступицы колеса (см. «Снятие приводов передних колес»), а также снимаем направляющую колодок со скобой (см. «Замена диска тормозного механизма переднего ко­леса»).

Подвязываем скобу к кронштей­ну шланга тормозного механиз­ма, следя за тем, чтобы шланг не был натянут.
Если стойку предполагается разби­рать…

…ключом «на 22» ослабляем за­тяжку гайки штока, удерживая шток от проворачивания ключом «на 9».

Головкой или ключом «на 13» отворачиваем три гайки крепления верхней опоры стойки к кузову…

…и снимаем амортизаторную стойку вместе с поворотным ку­лаком.
Для снятия амортизаторной стойки вторым способом отсоединяем на­конечник рулевой тяги от поворот­ного рычага амортизаторной стойки (см. «Замена наружного наконечни­ка рулевой тяги») и шланг тормозного механизма переднего колеса от кронштейна на стойке (см. «Замена шланга тормозного ме­ханизма переднего колеса»).

Кернером или краской помечаем расположение регулировочного болта.
При этом способе после сборки, от­клонение угла развала колеса от первоначального значения будет незначительным.

Головкой «на 17» отворачиваем гайки болтов крепления стойки к поворотному кулаку, удерживая болты ключом того же размера.
Вынимаем или выбиваем болты.

Так выглядят верхний болт и шай­ба для регулировки развала колес.

Выводим поворотный кулак из кронштейна стойки.
Отвернув гайки крепления верхней опоры, как было показано выше..

…снимаем амортизаторную стойку.

Зажимаем стойку в тиски и уста­навливаем две стяжки пружин диаметрально противоположно друг другу, так чтобы они зацеп­ляли четыре витка пружины.
Равномерно вращая винты стяжек, сжимаем пружину После того как пружина перестанет давить на опорные чашки…

…ключом «на 22» отворачиваем гайку штока.

Снимаем ограничитель хода от­боя верхней опоры.

Снимаем верхнюю опору.

Снимаем защитное кольцо под­шипника.

Снимаем ограничитель хода сжа­тия верхней опоры.

Снимаем верхнюю чашку пружи­ны в сборе с подшипником и про­кладкой пружины.

Снимаем подшипник с верхней чашки.

Разъединяем прокладку пружи­ны и верхнюю чашку.

Снимаем верхнее кольцо под­шипника.

Снимаем пружину со стяжками…
…и буфер хода сжатия амортиза-торной стойки с защитным чехлом. Собираем и устанавливаем аморти-заторную стойку в обратной после­довательности. При этом отбортовку защитного кожуха вставляем в коль­цевую канавку буфера хода сжатия

Пружину устанавливаем так, что­бы нижний виток пружины упи­рался в выступ нижней опоры пружины.

Верхнюю чашку пружины с про­кладкой устанавливаем так, чтобы верхний виток пружины упирался в выступ прокладки пружины.

При сборке подшипника верхней опоры закладываем в него пла­стичную смазку.
Головку регулировочного болта верх­него крепления поворотного кулака к амортизаторной стойке устанавли­ваем в прежнее положение по ранее нанесенным меткам.

При работе со сжатой пружиной сле­дует соблюдать особую осторожность. После установки амортизаторной стойки углы установки колес отрегу­лируйте на СТО

Видео по теме «Лада Калина. Снятие амортизаторной стойки передней подвески»

Замена передних стоек на Калине

Замена передних стоек, опор и пружин ВАЗ 2110, 2112, Лада Калина, Гранта, Приора, 2109

Замена передних стоек, опорных подшипников и пружин Калина, Приора, Гранта, 2110, 2112, 2109 и пр.

Описание детали

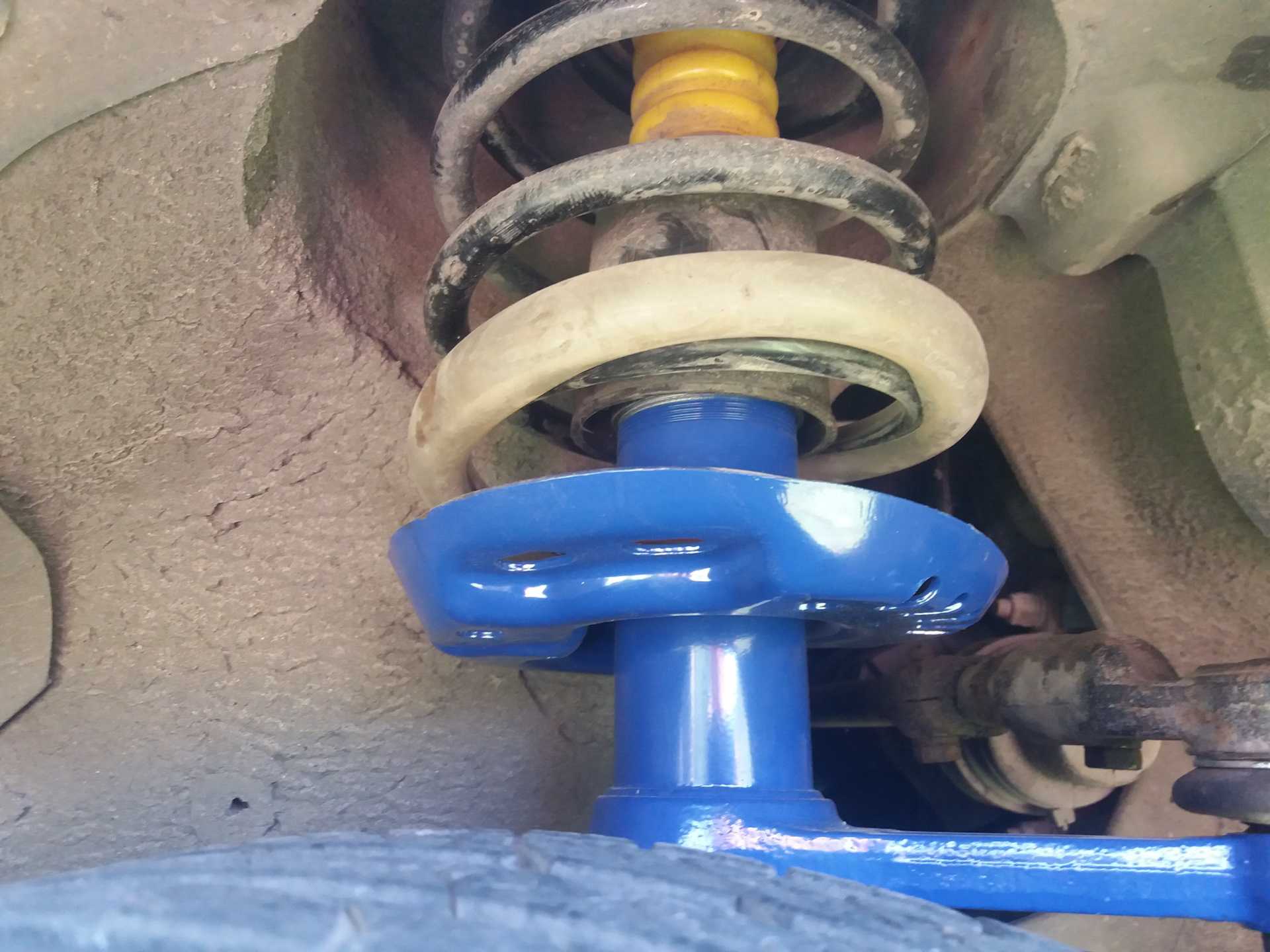

Стойки (их чаще всего называют телескопическими) принимают на себя толчки и удары, которые направлены на корпус автомобиля. Например, когда вы передвигаетесь по неровной дороге или бездорожью.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Деталь включает в себя амортизатор, пружину и еще несколько деталей

Так как стойки считаются важным элементом всей системы подвески, их неисправность приводит к аварийным ситуациям на дороге

Деталь включает в себя амортизатор, пружину и еще несколько деталей. Так как стойки считаются важным элементом всей системы подвески, их неисправность приводит к аварийным ситуациям на дороге.

Благодаря стойкам стабилизатора поддерживается комфорт, обеспечивается маневренность и управляемость вне зависимости от того, с какой скоростью движется транспортное средство. Помимо этого, они крепко соединяют механизм колес и сам кузов.
