Подготовка к замене ремня
Для замены ремня коленвала требуется предварительная работа. Для этого приподнимите капот и снимите небольшой отрезок трубы воздуховода, ослабив гаечным ключом элементы крепления. Затем снимается защитная передняя часть кожуха ремня. Перед этим необходимо ослабить три крепежных винта. Можно использовать обычный рожковый ключ.
Переднее правое колесо снимается заранее, чтобы получить доступ к коленчатому валу. В автомобиле ставим переключатель в четвертое положение и просим помощника держать педаль тормоза. Теперь установите головку на 19 на длинный вороток. После того, как винт откручен, можно поставить передачу на «нейтралку» и отпустить педаль тормоза.
Когда менять ГРМ
Как показывает практика, повторяемость замены ремня на ВАЗ 2109 должна проходить каждые 80 тысяч км. Но, большинство владельцев транспортных средств предпочитают не доводить ремень до заданного значения, и меняют ГРМ после 45 000-50 000 км. Причина замены может быть связана с работой оборудования в различных температурных условиях, а также с нестабильным поведением деталей.
Чтобы избежать поломок, рекомендуется проводить оценку состояния ремня. Данная оценка проводится ежегодно или через каждый 8-15 тысяч километров
Для завершения осмотра важно снять пластиковую переднюю часть привода
Ремень следует заменять в следующих случаях:
- при обнаружении царапин;
- на ремне появились надрывы или он стал расслаиваться;
- на ремне стало появляться масло (необходимо выявить и устранить источники разливов моторного масла).
Инструменты и материалы
Перед тем, как вы начнете заменять детали, следует тщательно подготовиться. Перво-наперво, подготовьте инструменты и материалы:
- набор гаечных ключей или головок (размером 8, 10, 17 и 19 мм);
- отвертка, имеющая толстый наконечник;
- поворотный ключ для натяжного ролика (промышленный или ручной работы);
- инструмент, для замены свечей;
- маркер для того, чтобы делать отметки на деталях;
- ткань для очистки крышки;
- новый ремень;
- ролик.
Если у вас нет ключа, можно установить ролик с помощью двух подходящих штифтов и пассатижей. Штифты вставляются в отверстия и вращаются пассатижами.

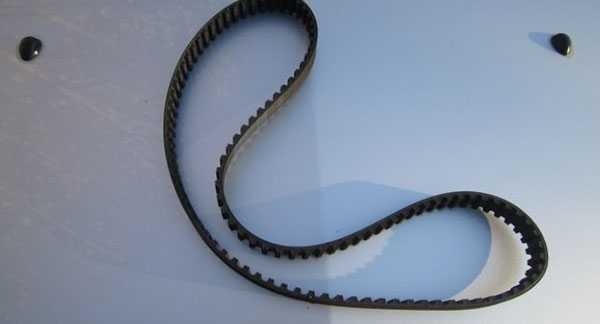

Выбор ремня
При покупке ремня для грм ваз 21099 важно ориентироваться на производителя. Согласно отзывам покупателей, идеальное соотношение ценности качества обладает продукция заводов Gates и Contitech
Многие специалисты рекомендуют устанавливать натяжной ролик Gates. Деталь обладает высоким качество сборки и способна прослужить долгие годы.
Натяжение ремня
Если после проворачивания коленчатого вала установочные метки совпадают, производят окончательное натяжение ремня ГРМ. Для этого в приводе используют натяжной ролик, который установлен на эксцентрике. Провернуть его можно гаечным или специальным ключом, это зависит от механизма натяжения. Если на ролике имеется специальная гайка, её проворачивают ключом по часовой стрелке, затем фиксируют гайку на оси ролика. Если на ролике вместо натяжной гайки имеются два отверстия, натяжение выполняют специальным ключом.
Когда такой ключ отсутствует можно вставить в отверстия два болта подходящего диаметра. Далее между ними вставляют мощную отвёртку. Проворачивая её по часовой стрелке, натягивают привод газораспределительного механизма. Правильная настройка регулировка привода ГРМ важна, это обеспечит достижение характеристик силового агрегата, которые гарантирует изготовитель моторов. Если что-то выполнено неправильно, ремень ГРМ сползает к двигателю, может оборваться, что приведёт к аварийной остановке мотора. Для проверки правильности натяжения ремня привода ГРМ его двумя пальцами проворачивают (скручивают) вокруг своей оси, после чего он должен вернуться в первоначальное положение.

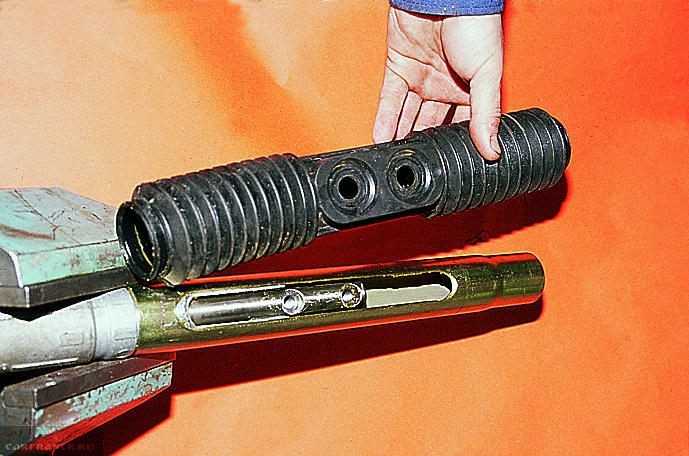

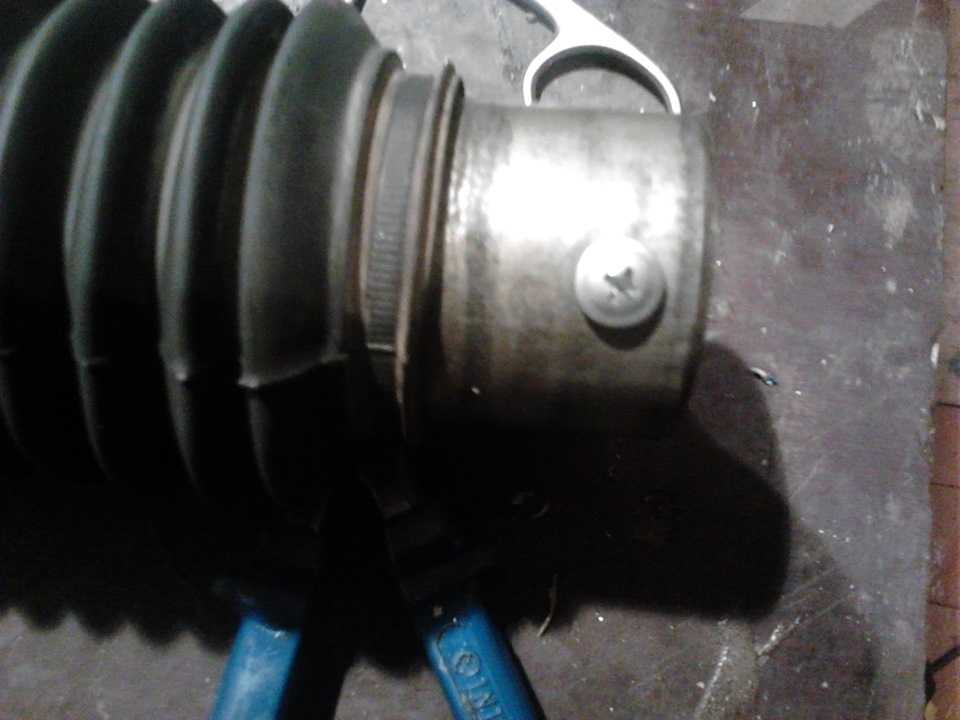

Протяжка и устранение люфта рулевой рейки Ваз 2109
Причинами люфта или стука могут служить:
- ослабление крепления рулевой рейки;
- естественный износ передающей пары;
- износ шаровых шарниров рулевых тяг и так далее.
Предупреждаю о том, что подтяжка рулевой рейки может и не решить проблему с люфтом. Степень износа деталей может показать только вскрытие. Но всегда надо начинать с простого, т.е. с подтяжки.
Что понадобится? Спец ключ — есть во многих магазинах автозапчастей. Свой я взял за 55руб.

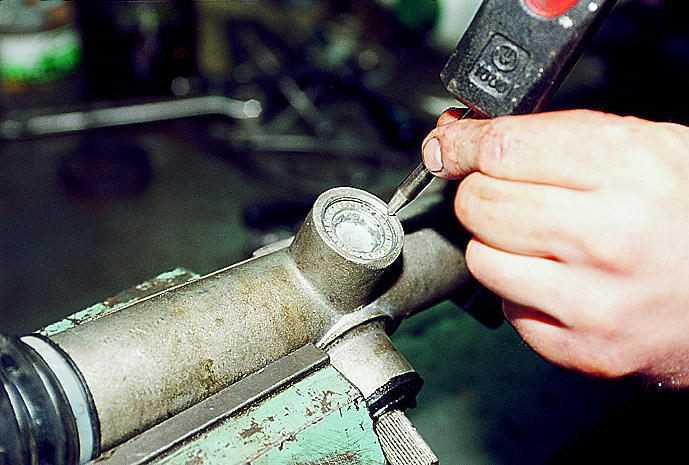

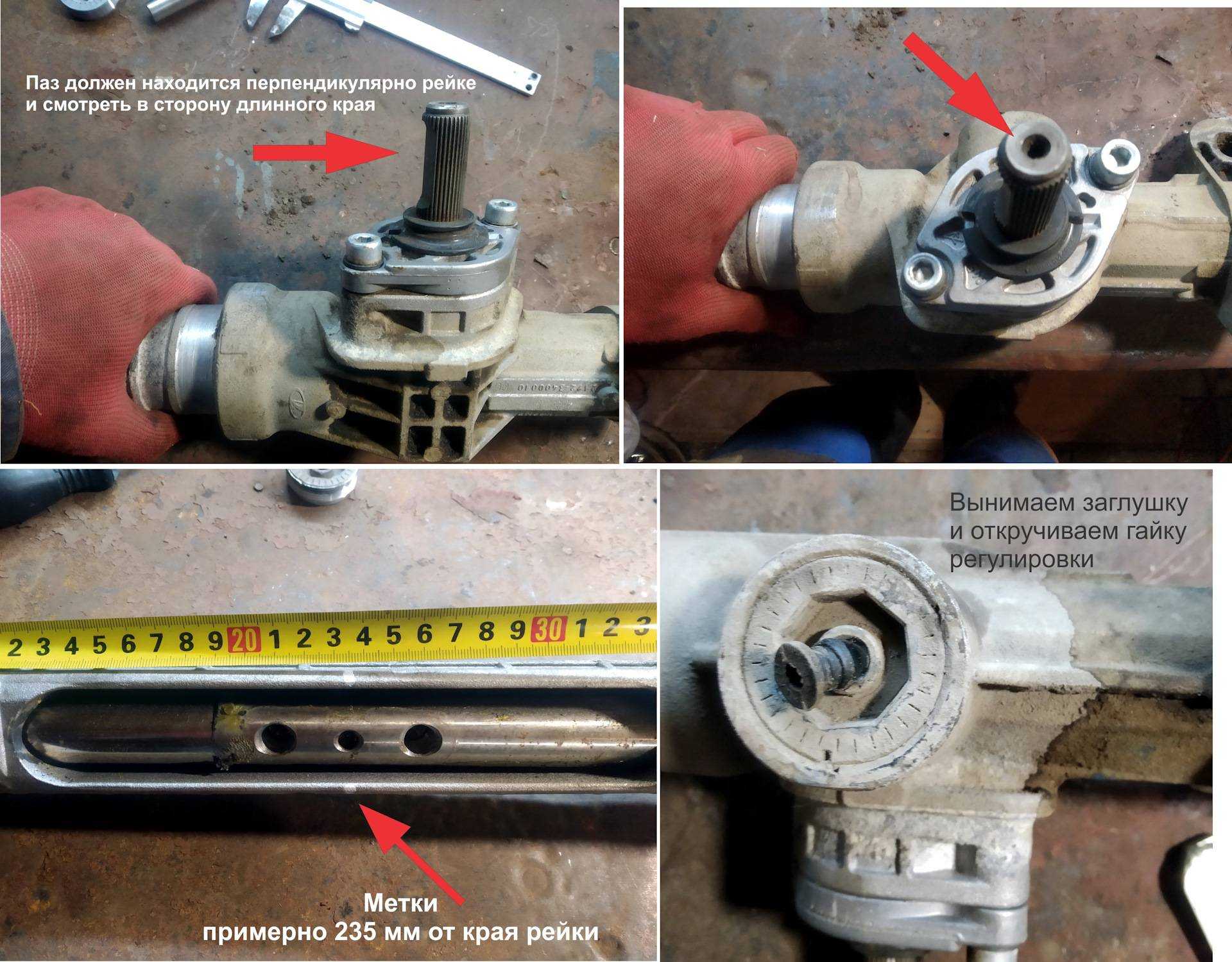

Далее открываем капот и добираемся до регулировочного винта снизу рейки.
Убираем резиновую пипку/заглушку и без фанатизма пробуем немного (мне хватило половины оборота) закрутить регулировочный винт. Попутно дергаем за рулевую тягу. Ловим момент когда бряконье пропадает. Далее следует прокатиться и удостоверится в легкости руля и возвращении его из поворота в прямое положение.
Туговато — ослабляем немного винт. Как правило первая подтяжка рейки помогает избавится от стука и люфта.
Конечно, капитальный ремонт необходим не в каждом случае, так же не всегда нужна замена комплектующих частей, потому что:
- На ваз 2109 рулевая рейка регулируется, и если знать, каким образом подтянуть механизм рулевой рейки, тогда можно убрать стуки рулевого управления без каких-либо денежных вложений вообще
- Это возможно, конечно, если стуки вызваны эксплуатационным либо заводским люфтом управления
- Для регулировки вам следует воспользоваться эстакадой либо смотровой ямой, отыскать под слоем грязи регулировочную гайку, затем, воспользовавшись специальным ключом «17» ее подкрутить
Замена ремня с инжекторным мотором
ГРМ устанавливается только на один двигатель типа «девятка» — объем цилиндра 2 литра. Использование системы впрыска топлива не привело к регулировке цепи привода распределительного вала. Порядок замены детали с инжекторным двигателем очень похож на процесс замены на карбюраторном моторе автомобиля.
Отличие заключаются в нескольких факторах. Вам потребуется проделать следующие действия:
- Снимите с двигателя датчик положения коленчатого вала, расположенный рядом со шкивом. Во время разборки выньте вилку из розетки, а затем ослабьте болт крепления датчика. Затем выньте датчик из отверстия.
- Чтобы ослабить гайку, отверните гайку М13, которая стоит на генераторе.
При повторной сборке также есть некоторые отличия:
Приводное колесо для передачи необходимо установить максимально ровно. Для этого необходимо установить верхнюю метку первого цилиндра на маховике и металлическом корпусе.
При этом заводская табличка шестерни должна точно совпадать с зазором на заводской табличке
Установленное приводное колесо должно находиться перед датчиком.
Обратите внимание на зазор. Между деталями зазор должен составлять не более одного миллиметра.
Завершив сборку, запустите и проверьте двигатель.
Причины поломки наконечников
Рулевые наконечники – это не такой сложный механизм, как, например, двигатель внутреннего сгорания или коробка передач. Поэтому причин поломки у него не так уж и много, но сейчас их перечислим.
Замена рулевых наконечников ВАЗ 2109
- Первое – это износ временем. Так уж он, наконечник, устроен, что работает постоянно вращаясь. А тут уж что люди от такой жизни ломаются, что наконечники. Постоянное трение способствует быстрому изнашиванию деталей и, как следствие, выходу из рабочего состояния.
- Препятствовать этому процессу полностью невозможно. Единственный выход – покупать качественные рулевые наконечники. Но, опять же, рано или поздно их все равно требуется менять.
- Вторая причина – порванный пыльник. Как и шаровая опора, на ВАЗ 2109 наконечник рулевой тяги оснащен защитным пыльником. В процессе эксплуатации автомобиля он рвется и влечет за собой не хорошие последствия. Какие? Внутрь соединения попадает пыль и песок, что увеличивает изнашивание деталей и приводит к более быстрому износу.
- Третья причина – это недостаточное количество смазки. Как известно, трение без смазки не несет ничего хорошего. В результате отсутствия достаточного количества смазочного материала наконечник быстрее выходит из строя.
Как видно, при всем желании, замена рулевых наконечников на ВАЗ 2109 – процесс неизбежный в любом случае. Радует одно – цена на наконечники остается приемлемой.
Виды неисправностей рулевого управления
Сейчас проведем диагностику рулевого управления ВАЗ 2109. Попытаемся определить, в чем причина нарушения качества управления автомобилем – наконечник, или же что-то еще? Итак:
Если рулевое колесо стало люфтить все больше и больше, то причиной тому может быть и не наконечник. Причиной люфта может являться и рейка – возможно, ее необходимо подтянуть, отремонтировать или даже заменить.
Возможно, необходима замена или ремонт рейки рулевого управления
- Конечно, рулевые наконечники – одна из первых причин ухудшения качества управления автомобилем. Как они диагностируются? Для этого не требуется много затрат и ума.
- Для диагностики достаточно загнать автомобиль на смотровую яму или эстакаду и провести несколько операций.
- На установленном автомобиле ставим стояночный тормоз, противооткатные упоры на всякий случай.
- Зайдя под машину необходимо взяться руками за рулевую тягу и с достаточным усилием подергать вниз-вверх.
- Если наконечник уже пора менять, то будет ощутим и даже заметен невооруженным глазом люфт в его шарнире.
- Такую же операцию необходимо сделать и на другом наконечнике.
Момент затяжки резьб тормозов ваз 2108, 2109
| Перечень механизмов и соединений | Резьба | Момент затяжки резьбовых соединений ваз 2108, 2109, Н*м |
|---|---|---|
| Болты присоединения цилиндра тормоза к суппорту | Ml 2×1,25 | 115-150 |
| Метиз подсоединения направляющего пальца к цилиндру | М8 | 31-38 |
| Болтики прикрепления тормоза к поворотному кулаку | М10х1.25 | 29,1-36 |
| Нагеля подсоединения заднего тормоза к оси | М10х1.25 | 34,3-42,63 |
| Барашки крепления кронштейна вакуумного усилителя к усилителю кронштейна | M8 | 9,8-15,7 |
| Гаечки подсоединения ГЦ к вакуумному усилителю | M10 | 26,5-32,3 |
| Гайки скрепления вакуумного усилителя к усилителю кронштейна | М10 | 26,5-32,3 |
| Штуцера сочленения тормозных трубок | M10 | 14,7-18,16 |
| Штуцер гибкого шланга переднего тормоза | М10х1.25 | 29,4-33,4 |
Подробная схема ремонта подвески
Итак, рассмотрим краткую схему, как разобрать подвеску автомобиля ВАЗ-2114:
- В обязательном порядке машина ставится на подъемник. Конечно, можно воспользоваться смотровой ямой, но это достаточно неудобно и не совсем безопасно, поскольку демонтаж будет проводиться с обеих сторон одновременно.
- Первым этапом становится демонтаж, колпаков (если они есть), дисков и ослабить крепления ступичного подшипника.
- Далее, отсоединяем шаровую опору, а также вынимаем рулевую тягу.
- Откручиваем крепление и вынимаем стабилизатор.
- Следующим этапом становится демонтаж рычага.
- Снимаем суппорт.
- Вынимаем наружный ШРУС со ступицы.
- Теперь можно снять тормозной барабан с креплений поворотного кулака.
- Демонтируем поворотный кулак.
- Снимаем стойку амортизатора в сборе.
- Разбираем снятые детали.
- Сборка проводится в обратном порядке.
Таким образом, можно заменить всю подвеску в сборе. Если брать по времени, то полная разборка подвески ВАЗ-2114 займет приблизительно 8-12 часов, если не возникнет трудностей. Некоторые «кулибины» для ускорения процесса, и если снимаемая подвеска уже устанавливаться не будет, делают проще. Стоит отметить, что данный способ опасный и противоречит технике безопасности, особенно если автомобилист не совершал данный процесс ни разу. Вкратце рассмотрим, как происходит ускоренный процесс:
- Откручиваем стабилизатор.
- Демонтируем верхнее крепление стоек амортизаторов.
- Откручиваем рулевую тягу и тормозные шланги.
- Аккуратно откручиваем крепление рычага.
- Подвеска подает вниз в сборе.
Тюнинг

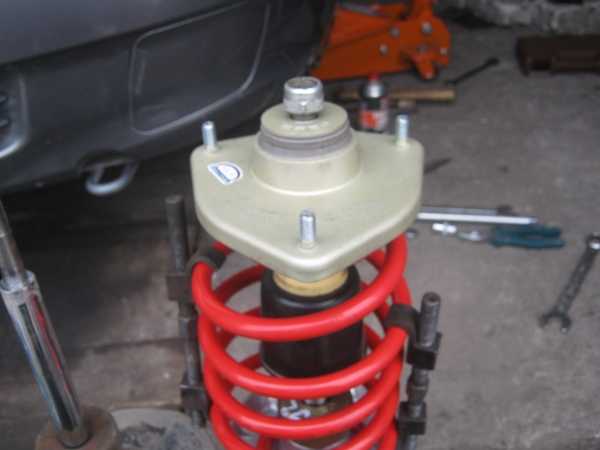

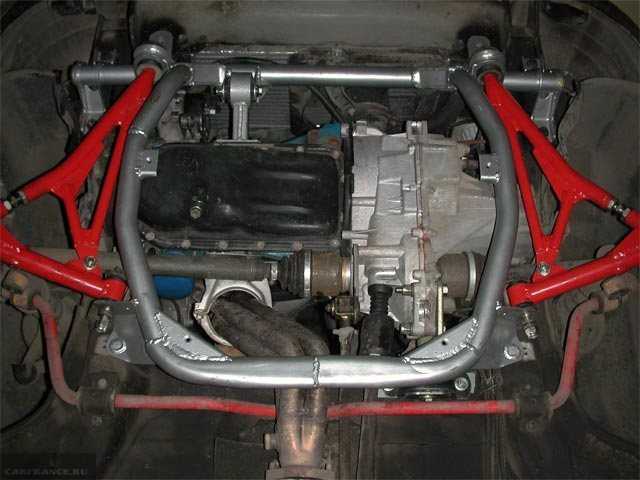

Тюнинг подвеска для ВАЗ-2114
Многие автомобилисты для того чтобы обеспечить улучшение стабильности и маневренности машины устанавливают спортивный вариант подвески, как задней так и передней.
Становится он идеально на посадочные места, и крепится к кузову, не требуя переделок. Спортивная подвеска имеет больше устойчивость и маневренность, а также выдерживает нагрузку на подвеску в 2 разу большую, чем стандартная. Стоимость данного варианта составляет около 30-40 тыс. рублей.
Тюнинг подвеска установленная на автомобиль
Замена
Прежде чем начать замену, советуем ознакомиться с устройством передней подвески и ее компонентами.
1 — стойка;
2 — кронштейн растяжки;
3 — растяжка (распорка передней стойки);
4 — рычаг передней подвески;
5 — шаровой шарнир рычага;
6 — поворотный кулак;
7 — сойка стабилизатора поперечной устойчивости;
8 — штанга стабилизатора.
https://youtube.com/watch?v=HrnXtK17AeI
Установка распорки передних стоек — это популярный способ доработки ходовой части, подвески. Дополнительно установленная распорка (или растяжка) позволяет повысить жесткость кузова на скручивание при движении по неровностям, бездорожью. Плюс она уменьшает крен кузова при скоростном вхождении в повороты.
Распорка
Теперь приступаем непосредственно к замене передних стоек.
- Поставьте автомобиль на достаточно ровную, твердую поверхность. Пол вашего забетонированного гаража вполне подойдет.
- Выключите ручной тормоз, а для повышения собственной безопасности под кузов установите упоры. Это могут быть любые подручные предметы.
- Ослабьте немного крепежные болты колес, после чего немного поднимите автомобиль с помощью домкрата.
- Поднимите капот, надежно его зафиксируйте, чтобы не приходилось постоянно держать одной рукой и не рисковать получить листом металла по голове.
- Снимите заглушку с опорного подшипника стойки. Она выполнена из пластика.
- Винтовым ключом на 13 ослабьте 3 крепежные гайки. Они располагаются между верхней частью стойки и нижней частью кузова.
- Извлеките полностью шплинт. Для этого его предварительно нужно разогнуть обычными плоскогубцами.
- Выпрессуйте съемник из стойки. Перед этим на рулевой тяге открутите крепежную гайку ключом на 19.
- Если по какой-то причине вы решили попытаться отремонтировать стойку, тогда вооружайтесь молотком и зубилом. Этими инструментами многие корректируют форму амортизатора. Хотя на практике лучшее решение — это замена.
- Извлеките из уплотнителя тормозной шланг.
- Демонтируйте болтовые крепежи с помощью ключей.
- В сторону кузова отворачиваются все гайки верхней части стойки.
- Отведите обязательно только вниз поворотный кулак проушин.
- Извлекайте поврежденную, вышедшую из строя стойку через колесную арку.
- Плотно и прочно прижмите пружину к подшипнику, сжав ее предварительно с помощью специального инструмента.
- Подкорректируйте механически подшипник, крепежные болты, шплинты и пружины.
- Все указанные компоненты установки обратно уже на новую переднюю стойку.
- Проведите процедуру обратной сборки, действия в противоположной замене последовательности.
Готовность к замене
По завершению работ обязательно восстановите геометрию колес. Для этого придется посетить автосервис, поскольку у них имеются специализированные стенды.
Указанная инструкция позволит вам самостоятельно прокачать и поменять передние стойки на своем ВАЗ 2109. Дополнительно советуем посмотреть обучающие видео уроки, а также проконсультироваться со специалистами относительно выбора новых деталей.
Загрузка …
История
В 1984 году с конвейеров АвтоВАЗ сошел автомобиль, полностью отличавшийся от всех предыдущих моделей. Он получил заводское обозначение ВАЗ-2108.
ВАЗ-2108
Эту модель можно считать новой эрой АвтоВАЗа, поскольку 2108 во всем отличался от классических автомобилей этого производителя. Этому авто изначально присвоили и имя – «Спутник» (экспортные модели назывались по другому – «Samara»). Впоследствии отечественное имя не особо прижилось, но вместе с тем оно стало названием целого семейства автомобилей (состоящее всего из трех моделей), базой для которых выступил ВАЗ-2108. В народе же это авто получило свои прозвища – «Восьмерка» и «Зубило». На конвейере эта модель просуществовала до 2004 года, после чего ее заменила одна из моделей семейства 10-й серии.
В целом же, «Восьмерку» можно считать родоначальником всех выпускаемых сейчас автомобилей ВАЗ, поскольку в них используется концепция этой модели.
От любой классической модели ВАЗ-2108 отличалась абсолютно всем – кузовом, силовой установкой и ее расположением, трансмиссией. Мало того, этот автомобиль был создан практически «с нуля», и никаких узлов от предшественников в конструкции не задействовалось. Конечно, много чего было позаимствовано у зарубежных автопроизводителей, а в разработке этого авто принимали участие конструкторы других автомобильных компаний, в том числе и Porsche, но все же основная заслуга в создании отечественных конструкторов.
Поэтому стоит рассмотреть этот автомобиль подробнее, включая конструктивные особенности ВАЗ-2108, технические характеристики, виды силовых установок, трансмиссий, особенности кузова и массогабаритные размеры.
Подробная схема ремонта подвески
Итак, рассмотрим краткую схему, как разобрать подвеску автомобиля ВАЗ-2114:
- В обязательном порядке машина ставится на подъемник. Конечно, можно воспользоваться смотровой ямой, но это достаточно неудобно и не совсем безопасно, поскольку демонтаж будет проводиться с обеих сторон одновременно.
- Первым этапом становится демонтаж, колпаков (если они есть), дисков и ослабить крепления ступичного подшипника.
- Далее, отсоединяем шаровую опору, а также вынимаем рулевую тягу.
- Откручиваем крепление и вынимаем стабилизатор.
- Следующим этапом становится демонтаж рычага.
- Снимаем суппорт.
- Вынимаем наружный ШРУС со ступицы.
- Теперь можно снять тормозной барабан с креплений поворотного кулака.
- Демонтируем поворотный кулак.
- Снимаем стойку амортизатора в сборе.
- Разбираем снятые детали.
- Сборка проводится в обратном порядке.
Таким образом, можно заменить всю подвеску в сборе. Если брать по времени, то полная разборка подвески ВАЗ-2114 займет приблизительно 8-12 часов, если не возникнет трудностей. Некоторые «кулибины» для ускорения процесса, и если снимаемая подвеска уже устанавливаться не будет, делают проще. Стоит отметить, что данный способ опасный и противоречит технике безопасности, особенно если автомобилист не совершал данный процесс ни разу. Вкратце рассмотрим, как происходит ускоренный процесс:
- Откручиваем стабилизатор.
- Демонтируем верхнее крепление стоек амортизаторов.
- Откручиваем рулевую тягу и тормозные шланги.
- Аккуратно откручиваем крепление рычага.
- Подвеска подает вниз в сборе.
Тюнинг
Тюнинг подвеска для ВАЗ-2114
Многие автомобилисты для того чтобы обеспечить улучшение стабильности и маневренности машины устанавливают спортивный вариант подвески, как задней так и передней.
Становится он идеально на посадочные места, и крепится к кузову, не требуя переделок. Спортивная подвеска имеет больше устойчивость и маневренность, а также выдерживает нагрузку на подвеску в 2 разу большую, чем стандартная. Стоимость данного варианта составляет около 30-40 тыс. рублей.
Тюнинг подвеска установленная на автомобиль
Схема
Представленная ниже схема позволит вам определить, на какие компоненты делится узел и что он собой представляет в сборе. Таблица поможет разобраться, где какой элемент подвески располагается.
Схема узла
|
Номер элемента |
Чем является |
| 1. | Верхняя опора амортизатора |
| 2. | Опорная чашка пружины (верхняя) |
| 3. | Буфер хода сжатия с защитным кожухом |
| 4. | Опора буфера сжатия |
| 5. | Пружина |
| 6. | Опорная чашка пружины (нижняя) |
| 7. | Шарнир рулевой тяги (шаровой) |
| 8. | Поворотный рычаг |
| 9. | Стойка (амортизатор) |
| 10. | Шайба эксцентриковая |
| 11. | Регулировочный болт |
| 12. | Кронштейн амортизатора |
| 13. | Поворотный кулак |
| 14. | Защитный кожух тормозного диска |
| 15. | Тормозной диск |
| 16. | Стопорные кольца |
| 17. | Колпачок ступицы |
| 18. | Шлицевой хвостовик корпуса шарнира привода колеса (наружного) |
| 19. | Направляющий штифт |
| 20. | Подшипник ступицы |
| 21. | Шаровой шарнир рычага подвески |
| 22. | Рычаг подвески |
| 23. | Регулировочная шайба |
| 24. | Амортизатор (стойка) стабилизатора поперечной устойчивости |
| 25. | Штанга стабилизатора поперечной устойчивости |
| 26. | Подушка штанги |
| 27. | Кронштейн фиксации штанги |
| 28. | Кронштейн кузова для фиксации рычага подвески |
| 29. | Растяжка рычага |
| 30. | Кронштейн фиксации растяжки |
| 31. | Втулка шарнира рычага подвески (резиновая) |
| 32. | Втулка шарнира рычага подвески (распорная) |
| 33. | Шток амортизатора |
| 34. | Корпус верхней опоры стойки (наружный) |
| 35. | Корпус верхней опоры амортизатора (внутренний) |
| 36. | Опорный подшипник |
| 37. | Резиновый компонент верхней опоры |
| 38. | Ограничитель хода для верхней опоры амортизатора |
| 39. | Защитный колпак верхней опоры амортизатора |
| 40. | Втулка переднего шарнира растяжки |
| 41. | Подушка переднего шарнира растяжки |
| 42. | Шайбы |
| 43. | Шарнир стойки стабилизатора |
| 44. | Задний шарнир растяжки |
| 45. | Корпус шарнира (шарового) |
| 46. | Подшипник шарнира (шарового) |
| 47. | Шаровой палец |
| 48. | Защитный чехол пальца шарового |
Вид снизу
Мало просто знать наименование и расположение элементов подвески. Обязательно разберитесь, как вся система работает, и каким образом все составляющие взаимодействуют между собой.
https://youtube.com/watch?v=N66hiseSoDs
Особенности замены
Операция не представляет собой сложный процесс, но требует внимательности и собранности, так как ошибки могут повлечь за собой капитальный ремонт силового агрегата. Автомобиль устанавливают на ровной площадке. Под колёса следует установить противооткатные башмаки, чтобы предотвратить скатывание машины.
Замену ремня грм на двигателе Ваз 2108 выполняют так:
- Необходимо снять защиту привода и ремень привода генератора со шкива коленвала.
- Следует выкрутить болт шкива, снять его и вернуть болт.
- Необходимо удалить резиновую заглушку люка картера сцепления. Далее провернуть коленвал до того, как совпадет метка на маховике коленвала.
- Проверяется совпадение установочных меток.
- Следует ослабить крепления натяжного ролика и снять ремень грм в следующей последовательности:
- Со шкива распредвала.
- С ролика.
- Со шкива насоса.
- Со шкива коленвала.
- Ремень необходимо надеть в обратном порядке.
- Следует проверить совпадение всех меток, для этого проверните коленвал на пару оборотов.
- Закройте заглушкой люк картера, установите шкив генератора
- Приступайте к регулировке правильного натяжения ремня.
Признаки поломки
По средствам рулевых реек вращательные движения от руля через зубчато-реечный механизм передается к поворотным рычагам, которые осуществляют повороты передних колес тягами.
Если вы обнаружили на своем автомобиле один из перечисленных ниже симптомов, обязательно проведите полноценную диагностику состояния узла, а затем ремонт.
К признакам неисправности рулевой рейки относят:
- В области рейки во время вращения рулевого колеса наблюдается скрежет;
- Рулевое колесо периодически заедает;
- Из уплотнителей начинает вытекать смазка;
- Руль заметно люфтит.
Эти симптомы могут указывать также на проблемы в других узлах рулевого механизма, но прежде чем вы должны проверить состояние рейки, разобрать и принять решение — менять или ремонтировать.
Ремонтируете ли вы электрические рулевые рейки на мазда 6?
Добрый день. Да ремонтируем в течении одного дня.
В последнее время стал слышать стук в рулевой рейке. Это нормально? Можно самому как-то исправить?
Нет, такого быть не должно. По поводу самостоятельного ремонта таких важных механизмов – мы всегда против. Не только потому, что заинтересованы в предоставлении услуг, но и потому, что затем нам придется исправлять Ваши ошибки при самостоятельном ремонте, а это куда тяжелее. При стуках в рейке, для того, чтобы определить причину, нужно ее изначально полностью разобрать. Только зная, как должен быть устроен механизм, можно заметить его неисправность. Не каждый даже самый опытный водитель достаточно осведомлен во внутреннем строении рейки.
Руль стал плохо поворачиваться, больше нет плавности. Что это – износ деталей со временем или поломка рулевой рейки?
Дистанционную диагностику мы еще проводить не научились. Это может говорить как о первой озвученной Вами ситуации, так и сигнализировать о серьезной поломке. В автосервисе в случае временного износа Вам могут предложить проведение процедуры реставрации рейки. При этом механизм разбирается, а все устаревшие детали меняются на полностью новые. В случае необходимости ремонта мастер разберет рейку и решит, что и как менять или ремонтировать.
Как понять, что рулевую рейку нужно отремонтировать?
Так как с ее работой Вы контактируете непосредственно при вождении автомобиля, зафиксировать поломку не будет слишком трудно. Если не во время очередной диагностики, то во время управления автомобилем, Вы заметите шумы или стуки, люфты в рейке. Это служит прямым сигналом к визиту в автосервис.
Все рулевые рейки одинаковые?
Нет, в зависимости от устройства механизма рейки могут быть электрические, гидравлические и механические. В каждом отдельном случае мастер должен разобраться в механизме и провести процедуру ремонта в соответствии с его строением.
Что такое рулевая рейка, так ли она важна для автомобиля?
Да, это очень важный узел автомобиля. По научному он называется гидравлические усилитель руля, из самого термина уже понятно его предназначение. Рейка помогает Вам поворачивать руль
Она также является важной частью гидравлической системы. Теперь вторая часть ответа: как Вы думаете, сможете ли Вы нормально управлять Вашим автомобилем в том случае, если не сможете поворачивать и нормально тормозить? Вопрос о важности исправной рулевой рейки вставать даже не должен
Обратная сборка
Далее все собирается в обратном порядке. Сначала ставят шкив коленчатого вала. Чтобы затянуть болт, снова устанавливают четвертую скорость и выжимают педаль тормоза, после чего болт затягивается головкой с большим усилием при помощи ворота. Устанавливается на место ремень генератора, шкивы разводятся при помощи трубы, ворота или небольшой монтировки. Это нужно для хорошего натяжения генераторного ремня, после чего затягивается гайка при помощи ключа с карданчиком. Процедура подтягивания несколько раз повторяется. Этот ремень должен быть натянут очень туго и практически не прогибаться от усилия руки.
Видео: Замена ремня ГРМ ВАЗ 21099, 2109
После этого ставится на место защита ремня ГРМ, для чего потребуется установить ее на посадочное место и снова затянуть три болта. Ставится на место воздухозаборник и закрепляется хомутом. Металлическая и пластиковая защита устанавливается на место и крепится снятое колесо, машина снимается с домкрата. После этого можно запускать двигатель. Он заведётся без проблем, его работа должна быть устойчивой, без перепадов и посторонних звуков. Это будет возможным только тогда, когда все метки совпадут, а ремень будет натянут с достаточным усилием.
Как показывает опыт, замену ремня ГРМ на ВАЗ 21099 и 2109 можно сделать самостоятельно, не обращаясь к профессионалам на СТО, особенно, если это плановая замена и ремень перед заменой остался целым. Для этого не нужен специнструмент, достаточно набора головок с воротами и рожковых ключей, обычной плоской отвертки, чтобы сделать все самому.
Если же по недосмотру или вследствие брака ремень ГРМ разорвался, то после его замены двигатель все равно может не завестись, поскольку ему потребуется ремонт и здесь без профессионалов не обойтись.
Печать
Рулевая рейка Ваз 2109 – признаки неисправности
Появление неисправности в рейке Ваз 2109 вызывается, как правило, движением по неровной и очень пыльной дороге
- При этом, чем менее бережно владелец управляет автомобилем на разбитых дорогах, тем быстрее ломается рейка и начинает стучать
- На ваз 2109 люфт рулевой рейки это один из первых признаков, которые составляют общие симптомы её поломки
- Иными словами, во избежание частых ремонтов деталей рулевого управления, вам следует притормаживать, увидев перед машиной заметные неровности дороги, избегать пересечения поперек трамвайных рельсов
- А если вдруг такая необходимость у вас возникла, тогда выполняйте это пересечение на самой малой скорости
- Так же к преждевременной поломке и ремонту рулевых механизмов могут привести постоянные заезды на бордюры, а так же резкие ускорения, когда руль находится в крайних положениях (правом либо левом), это ведет к возрастанию нагрузки на рулевом редукторе, и других деталях рулевой рейки, и к быстрому износу насоса ГУР.
- Последствия будут такими: загрязнение и поломка уплотнителей, работающих в системе гидроусилителя.
- Зачастую внешние признаки неполадок рейки легко можно перепутать с другими неисправностями, потому, что диагностика этого узла очень не простая задача
- А в некоторых особых случаях, для того, чтобы найти неполадку, её приходится разбирать полностью
- Частенько водители задают типичный вопрос: как нам определить неисправности в рулевой рейке?
- Отвечаем — наиболее ощутимый и очевидный симптом это характерный стук при движении машины по неровной дороге, который усиливается при повороте руля
Наиболее заметные симптомы неисправностей:
- Руль становится тугой (частенько он туго поворачивается только в одну определенную сторону)
- На асфальте после стоянки машины могут остаться масляные пятна в области передней части машины
- Появляется гул в гидроусилителе руля
- При появлении таких признаках очень велика вероятность, что ваша машина может стать полностью неуправляемой
Теперь, когда стало ясно, как продиагностировать рейку рулевую своими руками, необходимо чаще следить за поведением рулевого управления, и своевременно выполнять тщательное техническое обслуживание этого узла. своевременная проверка рейки поможет сделать своевременный вывод о необходимости её ремонта, особенно, когда имеется явная утечка смазки рулевой рейки.
