Как происходит замена тросика газа на ваз-2110 инжектор

Как заменить трос подсоса, он же трос привода воздушной заслонки на ВАЗ 2108-ВАЗ 21099

Снятие: 1) В начале операции вам потребуется снять корпус внутри которого находится воздушный фильтр. (Как снять корпус, смотрите в статье: «Замена корпуса »)

2) Следом проверьте положение ручки подсоса, она должна быть полностью утоплена. Если это не так, то исправьте проблему утопив ручку до самого упора.

3) После ослабьте с помощью двух гаечный ключей «на 8» болт, который крепит трос привода к рычагу управления заслонкой.

Примечание! Ключом который указан синей стрелкой гайку крутить не нужно, им нужно лишь удерживать эту гайку от проворачивания, в то время когда вы будете отворачивать вторым ключом болт крепления троса, он указан красной стрелкой!

4) Затем отложив один ключ в сторону, при помощи второго ослабьте болт крепления скобы оболочки тяги.

5) Далее отсоедините трос подсоса от карбюратора.

6) После чего переместитесь в салон автомобиля и извлеките полностью ручку подсоса. После полного извлечения отсоедините эту ручку от кончика троса привода.

7) Теперь с помощью крестообразной отвертки отверните два винта, которые крепят кронштейн троса подсоса.

Следом во внутрь протолкните кронштейн привода троса, и вследствие чего отсоедините электрический разъем выключателя.

9) После чего через отверстие в кузове автомобиля, потянув на себя извлеките трос подсоса.

Установка: 1) В начале просуньте новый трос в то же отверстие из которого вы его вынимали.

2) Далее тем наконечником на котором установлен кронштейн крепления, установите трос в отверстие.

Примечание! Во время установки подсоедините к новому тросу электрический разъем выключателя!

3) И после чего заверните оба винта которые этот кронштейн крепят.

4) Затем установите рукоятку подсоса на проволоку кончика троса.

5) Теперь переберитесь к двигателю и в связи с этим подсоедините другой кончик троса, к карбюратору.

6) Следом закрутите оба болта которые крепят этот самый трос к карбюратору.

7) И в завершение операции, проверьте работу троса подсоса, если она вызовет нарекания то в таком случае попробуйте отрегулировать привод воздушной заслонки. (см. «Регулировка привода воздушной заслонки »)

Примечание! Когда все операций будут закончены, сверху на крышку карбюратора установите корпус, во внутренней части которого находится фильтр служащий для очистки воздуха!

Разборка и сборка троса подсоса:

Разборка: 1) Сперва чуть-чуть отодвиньте защитный чехол от тяги. И сразу же после этого отсоедините клему выключателя, и лиши после проделанной операции снимите защитный чехол с тяги.

2) Теперь с помощью гаечного ключа полностью выверните сам выключатель, и вследствие чего снимите его.

3) Затем пассатижами отсоедините запорную скобу.

4) И вследствие этого снимите её, а после снятия вдоль троса снимите кронштейн крепления.

Сборка: 1) Операцию по сборке трос от начало и до конца произведите в обратной последовательности, установив для этого на трос: кронштейн крепления, запорную скобу, защитный чехол, а так же подсоедините клему выключателя и ко всему этому закрутите выключатель на свое место.

Провалы при нажатии на педаль газа – карбюратор

Как отмечалось выше, проблема встречается у авто ВАЗ 2107, 2106, 2109, у которых установлен карбюратор. В основном, неполадки в топливной системе. Скорее она будет засорена. Поэтому, для выявления причины, проверяется подача топлива в карбюратор.

В результате засорения понижается работа топливного насоса, карбюратор начинает получать меньшее количество топлива. В итоге мотор заводится и работает на холостых оборотах без проблем, однако при нажатии происходят провалы.

Обращайтесь к квалифицированным специалистам. У нас вы можете выбрать автосервис, который ближе к вам и обратиться за помощью. Они помогут вам с вашей проблемой.

Если же с топливной системой все отлично, то неисправность необходимо искать в карбюраторе. Он отвечает за дозирование подаваемого горючего в воздушный поток. При нарушениях происходит провал. Однако, в начале необходимо проверить на наличие подсоса воздуха. Крепление карбюратора может ослабляться, из-за чего через щель будет подсасывать воздух, делая смесь бедной.

Также обязательно проверяется фильтр-сетка. Находится она входном штуцере трубопровода, который идет он бензонасоса. Если она загрязнена, то это следствие провалов.

Провалы при нажатии на педаль газа на карбюраторе:

Как заменить трос дроссельной заслонки на ВАЗ 2170-ВАЗ 2172?

Снятие: 1) Первый пункт посвятим сперва регулировки, делается это следующим образом, трос стопорит пружинный стопор (Указан красной стрелкой на большом фото), вынуть её не составит никакого труда, берёте в руки маленькие плоскогубцы или же пассатижи и захватив пружинный стопор губами пассатижей или плоскогубец, потяните за него вверх и выньте его, после этого смотрите не потеряйте данный стопор потому что без него тросик будет не натянут, поэтому как только сняли отложите его в сторонку и переходите к регулировки, для этого рукой возьмитесь за оболочку троса (В любом месте можете за оболочку взяться, как вам больше удобней будет и за сам трос тоже можете если хотите браться, для наглядности оболочка указана синей стрелкой, а трос зелёной) и перемещайте трос вдоль пока не добьётесь чёткой регулировки, чтобы опять застопорить трос берите тот же самый пружинный стопор и устанавливайте его в притык к резиновой втулки (Указана красной стрелкой на маленьком фото).

Примечание! Мы вам не рассказали про ту самую чёткую регулировку троса, по сути данную регулировку выставить легко, для этого постоянно снимайте пружинный стопор и устанавливайте его пока не добьётесь того, чтобы сам трос в том месте которое указано зелёной стрелкой не прогибался от усилия руки (В меру нажимайте) более 3 мм, но всё же прогибаться чуть-чуть он должен и струной натягивать его не рекомендуем, если вы что то не поняли или просто хотите наглядно взглянуть каким образом натягивается данный трос на автомобиле, то в таком случае просмотрите видео-ролик который расположен в конце, хоть там и другой автомобиль но принцип натягивания у приоры и той машины практически не отличается!

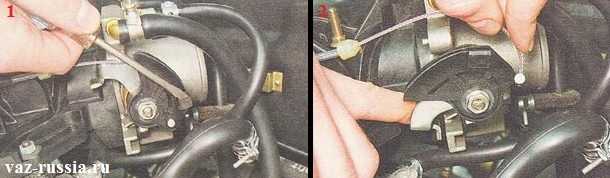

2) Теперь поговорим о замене данного троса на новый, во-первых с сектора дроссельной заслонки снимите стопорную скобку поддев её для этого отвёрткой (см. фото 1), данная скоба нужна лишь для того чтобы трос заслонки не слетал если он будет слишком ослабнут, после её снятия конец троса заслонки отсоедините от сектора (см. фото 2) он там в отверстие входит, вы из этого отверстия тросик выведите и тем самым он отсоединён у вас будет, после чего выньте при помощи маленьких пассатижей или же плоскогубец пружинный стопор (см. фото 3) и уберите его в сторонку, но не потеряйте только а иначе трос больше никак не натяните, ну и в заключение этого пункта возьмитесь руками за трос и выньте его вверх из всех держателей которые его крепят (см. фото 4).

3) Когда с верхней частью троса будет закончено опуститесь чуть ниже и при помощи бокорезов или же ножниц, разрежьте одноразовый пластмассовый стяжной хомут (см. фото 1) крепления троса к шлангу вентиляции картерных газов, после разрезания идите глазами по тросу дальше и ищете то место где он в салон автомобиля через моторный отсек кузова входит, как только найдёте руками сдвигайте оболочку троса назад (см. фото 2) и сразу же за оболочкой демпфер так же отведите (см. фото 3), затем перебирайтесь в салон автомобиля, а именно к педали газа и там кончик троса от пальца рычага педали отсоедините сдвинув его для этого отвёрткой (см. фото 4) и выведя троса в моторный отсек, полностью снимите его с автомобиля.

Регулировка тросика газа ваз 2112 16 клапанов

В начало форума
Правила форума
Старый дизайн
FAQ
Поиск
Пользователи

Как натянут тросик газа?

Как струна, но заслонка закрывается в ноль 32%
С провисанием от усилия руки около/не более 10мм, т.е. по мурзилке! 61%
С провисанием от усилия руки более 10мм 6%

Всего голосов: 49

Интересует как у кого натянут тросик газа. Пробовал разные варианты. а именно: (советую попробовать, разница действительно ощутимая)

— натягивать тросик до тех пор пока не будет закрываться полностью дросельная заслонка, т.е. где-то 1-2% открытия получается (пропадает щелчок при резком отпускании тросика) и на пол оборота руглировочной гайки назад. Машинка ожила, реально на трассе резвая стала.. особенно хорошо при обгонах.. Сразу отпишу что дросель открывается на 100%(подгибал чуток педальку газа, не дооткрывалась где-то 20% изначально) и полностью закрывается!! (!в пробках не удобно!) — с провисанием тросика от усилия руки 5-10мм.. педалька более чувствтельной становится. удобнее выбирать обороты, но на трассе плоховастенько в плане разгона. приходится тапку сильнее утапливать.. и машинка такая вальяжная становится при разгоне.. (!в пробках удобно!)

Так у кого как настроено? Может что посоветуете?

Источник

Ход педали

С этого начинается весь процесс. В заводском руководстве указано, что нормальный ход составляет около 13 сантиметров. Гайка и контргайкаНо с течением времени параметр увеличивается, поскольку накладка ведомого диска изнашивается.

Это ведет к тому, что педаль немного поднимается. Замерить показатель не сложно.

Откройте дверь, ведущую к водительскому месту в салоне.
Присядьте, чтобы оказаться возле педалей.
В коврик под педалью уприте обычную линейку, расположив ее перпендикулярно относительно педали сцепления.
Замерьте расстояние от коврика до крайней точки педали, то есть максимальное расстояние.
Если показатель составляет 16 сантиметров и больше, это говорит о срочной необходимости проведения настройки.

Источник

Регулировка тросика газа Лачетти

Из инструментов на понадобится только торцовый ключ на 10 мм, чтобы снять декоративную накладку двигателя. Как её снимать, я думаю рассказывать не надо.

Вот мы видим такую картину

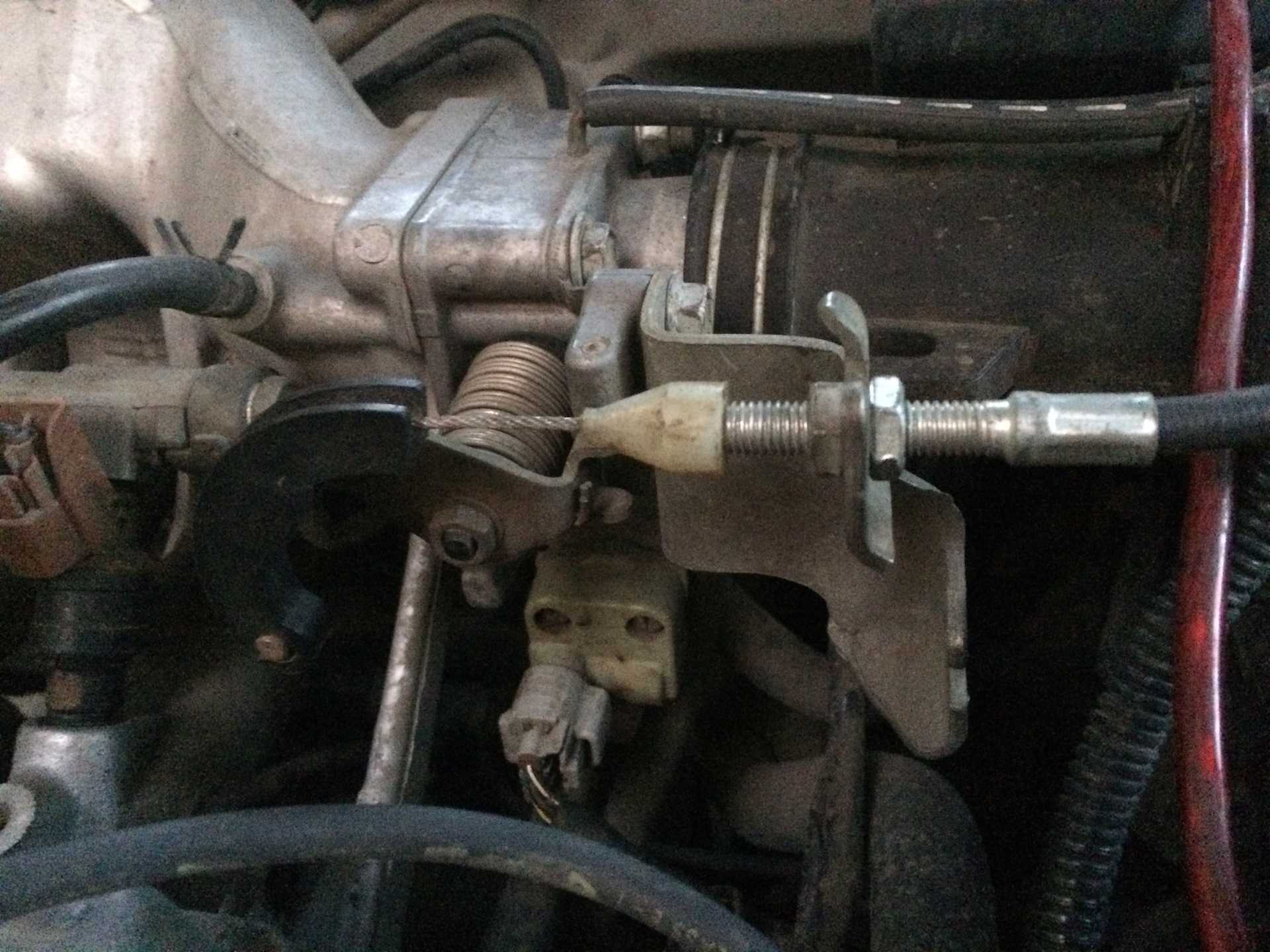

Чтобы подтянуть тросик управления дроссельной заслонкой, необходимо извлечь вот этот фиксатор

Он без особого труда извлекается голыми руками

После этого тянем кожух троса вправо пока провисание троса не станет минимальным и вставляем фиксатор обратно. В этом случае трос натянулся на четыре деления. Стрелкой показано его прежнее положение

Если трос отрегулирован правильно, то при нажатии на педаль газа, заслонка должна открыться полностью, а при отпускании — полностью закрыться. Причем должен остаться зазор в этом месте для беспрепятственной работы РХХ, так как на Лачетти 1.4 и 1.6, РХХ управляет непосредственно дроссельной заслонкой.

Внимание! Этот зазор не постоянный и зависит от включенного или выключенного зажигания, а также от температуры охлаждающей жидкости при включенном зажигании или запущенном двигателе! Поэтому регулировать этот зазор не нужно!

А нужно проследить, чтобы при отпускании педали газа, буртик сзади упирался в свой упор. Тогда и зазор будет в норме.

Поэтому проверять регулировку необходимо не по провисанию троса, а по прилеганию буртика! Не натягивайте трос, чтобы убрать его провисание! Следите, чтобы буртик уперся в свой упор и после этого дайте педали 2-3 мм свободного хода. Свободный ход должен быть обязательно. Так вы исключите влияние троса на работу РХХ!

Заводим двигатель и проверяем работу привода и смотрим за оборотами на холостом ходу. Они должны остаться на прежнем уровне. Если возросли, значит трос перетянут.

Так же можно посмотреть на адекватную реакцию открытия/закрытия заслонки в программе Chevrolet Explorer

Регулировка троса газа на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Трос газа – со временем вытягивается и требует регулировки, в противном случае нарушается работа у двигателя автомобиля, в основном мощность падает у автомобиля, потому что когда трос вытягивается, он перестаёт полностью открывать заслонку и тем самым автомобиль хуже начинает ехать, но в некоторых случаях и нарушения в холостом ходу проявляются (Он выше становиться или неустойчивая работа появляется), но это уже как правило либо из-за неправильной регулировки троса случается, либо же он просто заедает и не возвращается назад.

Примечание! Какие инструменты нужны, для осуществления работы, по регулировки троса дроссельной заслонки на автомобиле: Во-первых гаечные ключи понадобятся и во-вторых отвёртка, кроме этих инструментов разве что тряпкой ещё можно будет запастись и вторым человеком (Помощником) он пригодятся!

Где находится трос газа? На инжекторных автомобилях он в самой верхней части проходит, через впускной коллектор (Это на 16 клапанных автомобиля) и таким образом идёт в салон к педали газа, на 8 клапанных же автомобилях, немного по другому, там трос проходит через ГБЦ (Головка Блока Цилиндров) и так же в салон автомобиля он идёт и подсоединяется к педали газа, на обоих двигателях найти этот трос не составит никаких проблем, для наглядности он на фото ниже стрелкой указан на котором показывается автомобиль десятого семейства, с 16 клапанным инжекторным движком.

Когда нужно регулировать трос газа? Регулировка осуществляется в случаях замены троса на новый (При установке нового троса то есть), а так же после снятия дроссельного узла с автомобиля, трос нуждается опять же в регулировки (Это когда вы дроссельный узел на место поставите), ну и после других операций в связи с которыми был затронут трос и его регулировка, кроме этого как мы уже сказали ранее через определённое время трос вытягивается (От качества троса это зависит, бывают и такие тросики что даже через очёнь долгое время они не вытягиваются), а при вытяжке троса, дроссельная заслонка не может полностью открыться (Когда педаль полностью утоплена) и поэтому мощность у автомобиля падает, проверить это очень легко, для проверки помощник понадобиться который в автомобиле будет сидеть и на педаль газа нажимать (Если помощника нет, то палкой или кирпичом педаль в пол подожмите), проверяется всё следующим образом, в начале снимается воздушный патрубок (Он на стяжных хомутах крепится, а хомуты эти винты стягивают, оба винта которые стягивают хомуты указаны красными стрелками, вы их ослабьте и после чего снимите воздушный патрубок, но полностью вы снять его не сможете, потому что к нему шланг вентиляции картерных газов ещё в середине крепится, его точно так же можно отсоединить, ослабив винт стяжного хомута который его крепит, он кстати зелёной стрелкой указан) и когда он будет снят, полностью нажмите на педаль газа (До упора, помощник пусть это делает) и посмотрите полностью ли открылась дроссельная заслонка (см. маленькое фото), если полностью то всё нормально и регулировать ничего не нужно, кстати когда педаль будет отпущена, заслонка должна будет полностью быть закрытой, если она полностью не закрылась, тогда производите регулировку троса (Допускается прямо чуть-чуть приоткрытая заслонка, вы даже этого скорее всего и не увидите, это нужно для того, чтобы сама заслонка за корпус не задевала и заедания не происходили при её открывании).

Примечание! На 16 клапанных автомобилях ещё экран сверху двигателя стоит, если он вам мешает (Кстати не сняв его, вы регулировку троса не произведёте) то в таком случае снимите его, как это сделать читайте в статье: «Замена экрана двигателя на 16 клапанных автомобилях»!

Как отрегулировать тросик газа Лада Приора

Регулировка выполняется при помощи скобы-фиксатора, которую мы ранее снимали. Эта скоба является натяжителем кожуха в котором двигается трос.
Снимите скобу и выполните натяжку тросика дроссельной заслонки таким образом, чтобы он провисал возле привода заслонки примерно 1-2 мм.

Теперь необходимо установить фиксирующую скобу на место в кожухе. Убедитесь, что трос натянут оптимально, и дроссельная заслонка не открыта при нулевом положении педали газа. Слишком натянутый трос станет причиной того, что холостые обороты будут постоянно повышенными. Несколько раз выжмите педаль газа и проверьте как все работает.
Заведите мотор и убедитесь, что трос газа отрегулирован правильно, а холостые обороты находятся в норме.

ПРИМЕЧАНИЕ Регулировка привода дроссельной заслонки показана на двигателе ВАЗ 21124 (1,6i). Особенности выполнения регулировки привода дроссельной заслонки на двигателе ВАЗ 2112 (1,5i) указаны в тексте.

РЕКОМЕНДАЦИЯ Отрегулировать привод дроссельной заслонки необходимо после замены троса привода, после снятия и установки дроссельного узла, а также после выполнения работ, связанных с демонтажом впускного модуля. Регулировка привода дроссельной заслонки может потребоваться, если двигатель автомобиля может не развивать максимальную мощность из-за неполного открытия дроссельной заслонки.

Для выполнения работы по регулировки потребуется помощник. Последовательность выполнения регулировки

1. Подготавливаем автомобиль к выполнению работы (см. п. 2а Подготовка автомобиля к ТО и ремонту ).

2. Снимаем декоративную накладку двигателя (см. Декоративная накладка двигателя — снятие и установка ). 3. Ослабив затяжку трех хомутов, снимаем шланг подвода воздуха к дроссельной заслонке.

4. Контролируем положение дроссельной заслонки: при нажатой педали «газа» (до упора в пол) заслонка должна быть полностью открыта, а при отпущенной педали «газа» полностью закрыта.

5. Положение закрытой дроссельной заслонки регулируем упорным винтом, вращая его шлицевой отверткой с тонким лезвием. Дроссельная заслонка должна закрываться полностью, без заедания.

Положение открытой дроссельной заслонки регулируем изменением натяжения троса ее привода.

ПРЕДУПРЕЖДЕНИЕ При выполнении регулировки открытой дроссельной заслонки не перетяните трос, так как, при этом возможно повреждение элементов привода.

6. На инжекторном двигателе ВАЗ 2112 (1,5i): Двумя ключами на 13 мм, вращая регулировочные гайки (1 и 2), регулируем натяжение троса (на участке между сектором привода дроссельной заслонки и торцом оболочки допускается небольшое провисание троса).

На инжекторном двигателе ВАЗ 21124 (l,6i):

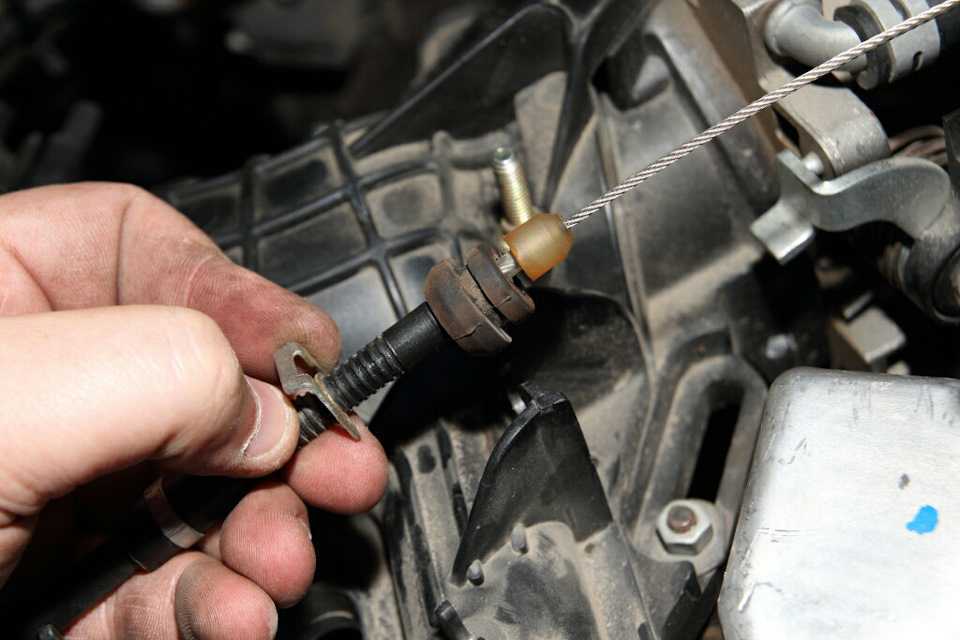

а) Плоскогубцами снимаем стопорную пластину оболочки троса.

б) Перемещая оболочку троса в резиновом держателе, регулируем натяжение троса (на участке между сектором привода дроссельной заслонки и торцом оболочки допускается небольшое провисание троса).

в) Устанавливаем стопорную пластину на место.

7. Проверяем работу привода дроссельной заслонки. При необходимости повторяем регулировку.

8. Устанавливаем на автомобиль все снятые детали в последовательности, обратной снятию.

полезные советы автомобилисту

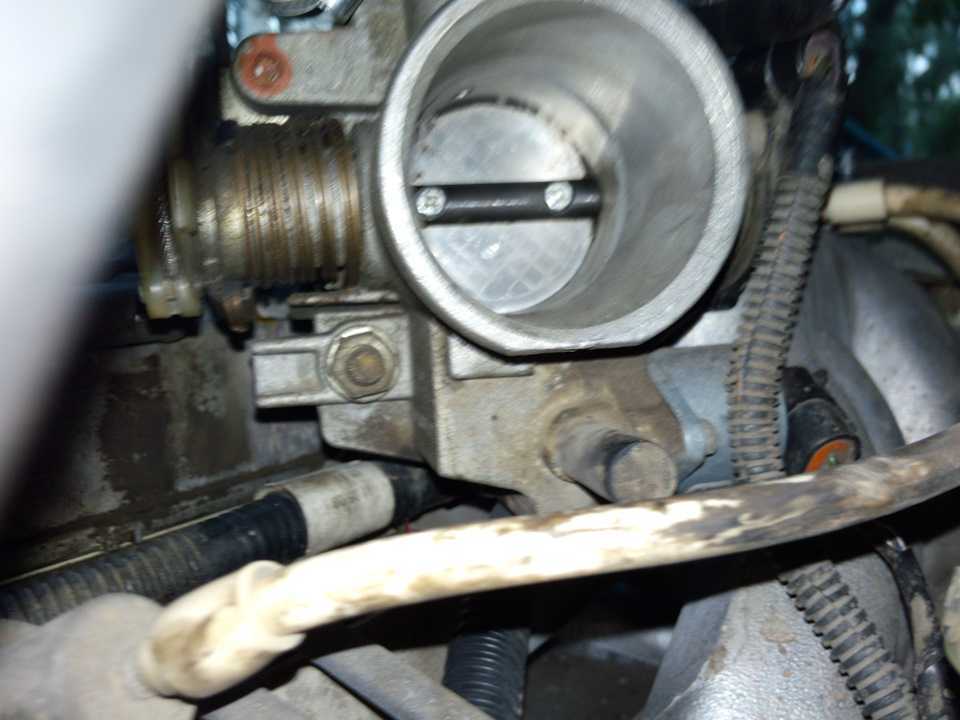

Дроссельная заслонка ВАЗ 2110 – замена, регулировка, доработка +Видео | TuningKod

Согласно статистике, одной из основных проблем владельцев ВАЗ 2110 являются частые поломки дроссельной заслонки. Даже при условии бережной эксплуатации авто приходится дорабатывать или полностью менять столь важную его деталь. К счастью, сделать это самому не так сложно, как может показаться на первый взгляд.

Доработка дросселя ВАЗ путем смещения вентиляционного контура
Промывка дросселя «десятки»
Замена заслонки дросселя на ВАЗ 2110

Как Поменять Тросик Газа На Ваз 2110

Как поменять газовый кабель на инжектор ВАЗ-2110

В устройстве автомобиля есть в принципе любая мелочь, даже такая, как газовый кабель. Функциональность всего механизма автомобиля зависит от его качественной работы.

Зажимы снимаются на соединениях впускной трубы и корпуса дроссельной заслонки, на стыке шлангов огромного колеса вентиляции картера и фитинга, расположенного на крышке головки блока.
Работа проверена дроссели (это полезная помощь партнера):
когда педаль акселератора полностью нажата, она полностью открыта;
когда педаль акселератора полностью отпущена, она полностью закрывается.

Если проверка показывает, что дроссельная заслонка открывается не полностью, то необходимо надеть гайку на кронштейн, второй конец троса и затянуть первую гайку. и затяните вторую гайку.

Что такое газовый кабель

Этот клапан расположен между воздушным фильтром и впускным коллектором. Если дроссельный клапан открыт, давление на входе сравнивается с атмосферным давлением. Когда он находится в закрытом положении, давление падает до вакуума. Это действие дросселя требуется для усиления тормоза, что позволяет учету (программному обеспечению) автомобиля продувать адсорбер в системе для улавливания паров газа.

Специальный кабель используется для открытия и закрытия дроссельной заслонки. Именно по этому адресу учитывается основная точка износа во время работы демпфера.

когда кабель газ должен быть заменен

Как найти момент, когда трос дроссельной заслонки ВАЗ-2110 просить замену? Специалисты советуют обратить особое внимание на следующие моменты при работе с этой частью автомобиля:

невозможно регулировать привод дроссельной заслонки;
при нажатии на педаль газа затвор не имеет права полностью открываться и закрываться;
железная часть кабеля начала «раскачиваться» (на это следует обратить внимание при проверке салона автомобиля);
во время работы дроссели газовый кабель постоянно глушит.

Если вы обнаружите одну из этих проблем во время эксплуатации собственного автомобиля, вам необходимо немедленно купить новую кабель надуйте клапан и замените его.

Как сделать замену трос газа на ВАЗ-2110: пошаговая инструкция

Можно заменить газовый кабель без посторонней помощи, для его следующего варианта вам понадобится партнер, который нажмет педаль газа.

замена трос газа

Изменить трос газа

на газели. Подпишитесь на мой канал Мой партнер AIR.

Эта процедура выполняется только при холодном двигателе. В противном случае существует опасность ожогов при замене кабеля.

Чтобы правильно заменить этот кабель на ВАЗ-2110, необходимо выполнить следующую пошаговую аннотацию:

Подготовьте необходимые инструменты:
отвертки разных размеров;
Плоскогубцы огромные и тонкие.
Удалить кабель дроссели:
воздушная труба снята (это необходимо, чтобы эта часть не мешала дальнейшим действиям с кабелем), винты на зажимных зажимах ослаблены;
шланг вентиляции картера отсоединяется с помощью отвертки;
снял удерживающую пружину, удерживающую сектор;
основная часть удаляется из канавки, когда сектор поворачивается против часовой стрелки;
трос отсоединен от дросселя.
Извлечение кабеля из кронштейна:
для автомобилей с 16 клапанами. с помощью тонких плоскогубцев снимается удерживающая пластина (благодаря которой кабель регулируется), а средняя часть кабеля вместе с держателем снимается с кронштейна на впускном коллекторе;
для автомобилей с 8 клапанами. гайка ослаблена, резиновая крышка отодвинута назад, средняя часть кабеля снята с кронштейна;
сам кабель проходит через предварительно разрезанный пластиковый зажим.
Снятие кабеля с салона:
отвертка отсоединяет край кабеля от педали акселератора.
Снятие его с моторного отсека (только что вытащил из салона).
Установка последней части:
кабель проталкивается через моторный отсек;
один край продвигается в кабину, прикрепленную к педали акселератора;
2-й край прикреплен к дроссельной заслонке.

После завершения процедуры замены газового кабеля, это, безусловно, будет исправлено:

Здесь специалисты компании изучат аспекты замены газового кабельного инжектора ВАЗ-2110. Под газовым кабелем владельцы автомобилей понимают дроссельную заслонку, которая играет важную роль в правильной работе автомобиля. Дроссельная заслонка является конструктивной частью системы дозирования впускного топлива бензинового двигателя. Его основная функция заключается в регулировании количества воздуха, подаваемого в двигатель, для согласованности воздуха и топлива.

Настройки кабеля газовый ваз-2110

Он считается завершенным, когда заслонка полностью работает, когда педаль акселератора нажата и отпущена.
