Замена бензонасоса на ваз 2113, ваз 2114, ваз 2115

Как снять форсунки с автомобиля

Даже если все форсунки работают, проверить качество их работы можно только после демонтажа с двигателя. Также для наилучшей очистки инжекторы требуется снимать.

Для чистки форсунок, проверки или замены их необходимо снять с машины. Для этого:

Мотор нужно заглушить, далее снимается клемма с аккумулятора, также для удобства снимается патрубок воздушного фильтра;
Затем потребуется выполнить сброс давления в топливной рейке (сзади на рейке есть клапан, прикрытый колпачком). Колпачок нужно снять, на клапан нажимают тонкой отверткой или шилом.
Теперь нужно отсоединить обе топливные трубки, отключить разъемы от форсунок и открутить топливную рампу;
Сами форсунки снимаются вместе с рампой;
Чтобы снять инжекторы, следует отодвинуть фиксирующую шайбу, после чего форсунку можно извлечь;

Кстати, инжектор после снятия с машины можно дополнительно проверить. После снятия контакты форсунки через кнопку подключают к аккумулятору. На вход форсунки подводят жидкость под давлением (например, карбиклинер в баллончике или чрез шприц).

После нажатия на кнопку форсунка должна открываться, причем жидкость также должна распыляться равномерно. Не допускается, чтобы жидкость разбрызгивалась. Также после отключения кнопки форсунка не должна протекать.

Конечно, такой метод не позволяет точно определить качество распыла и оценить эффективность работы инжектора, однако позволяет убедиться в том, что форсунка работает /не работает на открытие/закрытие, через нее проходит/не проходит жидкость и она течет/не течет. Однако для точной проверки форсунку нужно диагностировать отдельно.

Не работает датчик уровня топлива

ДУТ — это ненадежное устройство, которое не будет служить десятками лет. Поэтому владельцу автомобиля стоит всегда быть готовым к его замене. По степени проявления непригодности, ДУТ можно разделить на 3 параметра:

Прыгающие некорректные значения;
При заполненном баке на половину, отображается пустой бензобак;
Стрелка находится всегда на нулевом уровне.

В первых двух случаях, все предельно просто. При некорректных показателях топлива на ВАЗ-2115 инжектор, ДУТ можно попробовать отремонтировать. Для этого необходимо самостоятельно протестировать ход поплавка. Если спица перемещается плавно и не останавливается, то поплавок работает исправно. Если спица в некоторых позициях останавливается или застревает, то необходимо устранить причины прерывания плавного хода. После этого стоит произвести проверку контактной группы на панели с задней стороны. При необходимости подтянуть крепежи для обеспечения хорошего контакта.

Если стрелка отображает неверные данные именно в конечных стадиях (полный бак, либо бак на нуле), то в зависимости от конечной стадии, необходимо произвести подгибы язычков. После подгиба регулирующего язычка, спица сможет двигаться немного больше крайнего положения.

Если показатели всегда находятся на нуле, то необходимо произвести замену устройства.

Как поменять датчик уровня топлива на ВАЗ 2115

Привет! Я – Алексей Диваков, опытный автомеханик и специалист по автомобилям. В этой статье я расскажу, как поменять датчик уровня топлива на ВАЗ 2115.

Необходимые инструменты

Прежде чем начать работу, убедитесь, что у вас есть следующие инструменты:

Набор ключей
Отвертки разного размера
Мультиметр (для проверки проводки)
Топливный шланг (чтобы остановить поток топлива)

Пошаговая инструкция

Теперь перейдем к пошаговой инструкции по замене датчика уровня топлива:

1. Отключите негативный клеммный зажим аккумуляторной батареи, чтобы предотвратить короткое замыкание. Примечание: Вам также потребуется сливной бак или ведро для сбора топлива, которое может вытекать в процессе работы.
2. Найдите топливный бак и отверните крышку топливного насоса.
3. Отсоедините проводку от датчика уровня топлива, обычно это делается с помощью разъема.
4. Ослабьте зажим и снимите топливный шланг, чтобы остановить поток топлива.
5. С помощью подходящего инструмента ослабьте крепления датчика уровня топлива и аккуратно извлеките его из топливного бака.
6. Установите новый датчик уровня топлива в обратной последовательности. Убедитесь, что он правильно прикреплен к топливному баку и затяните крепления.
7. Подсоедините проводку к новому датчику уровня топлива.
8. Проверьте, что всё правильно подключено, а затем закройте крышку топливного насоса.
9. Если вы сливали топливо, верните его обратно в бак.
10. Подключите негативный клеммный зажим аккумуляторной батареи.
11. Заведите автомобиль и проверьте, что датчик уровня топлива работает правильно.

Проверка устройства при помощи омметра

Не всегда нужно сразу менять датчик на новый. Бывает, что проблема заключается совершенно в другом узле автомобиля, например, инжекторе. Также, если измеритель неисправен, может быть возможность его отремонтировать. Следует перед проведением замены выполнить проверку датчика:

Если хотя бы в одной позиции полученные показания расходятся с нормальными, проведите ремонт, либо замену датчика. После того как установите новый измеритель, удостоверьтесь, что установочная стрелка на крышке модуля направлена в сторону багажника. В противном случае вам потребуется опять демонтировать систему и повторять замену.

Дополнительный блок

Он находится справа внизу в центральной консоли, за защитной крышкой.

Фото — схема

Расшифровка схемы

p, blockquote 22,0,0,0,0 —>

Главное реле (блок управления двигателем)
Вентилятор системы охлаждения
Топливный насос

F1 — 15A Главное реле (блок управления двигателем, модуль зажигания)
F2 — 15A Постоянное питание контроллера, реле включения электро вентилятора (обмотка), клапан продувки адсорбера, датчик расхода воздуха, датчик скорости, датчик кислорода (подогрев)
F3 — 15A Топливный насос, реле топливного насоса (контакты), форсунки

У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>

На этом всё. А если Вам есть чем дополнить материал, то пишите в комментарии.

Источник

Причины отказала панели приборов

Любой узел и агрегат на отечественном автомобиле с пробегом через определенное время приходит в негодность. Плохие дорожные и климатические условия, низкое качество материалов, несвоевременное обслуживание – все это ведет к постепенному износу всех элементов автомобиля. В ситуации с поломкой приборной панели все сложнее, т.к. никаких особенных правил по обслуживанию панели нет. Единственное, что может предотвратить ранний выход из строя – недопущение попадания влаги в корпус приборки.

Если не работает приборка на ВАЗ 2114, стоит провести ее быстрый ремонт. Основная причина – нерабочий показатель температуры охлаждающей жидкости. В случае перегрева мотора высоки риски попасть на его ремонт. Рассмотрим каждую из возможных причин неисправности.

Перегорание предохранителя

При отсутствии механического воздействия на панель ее резкая поломка вызывает большое удивление. Неопытный водитель поспешит обратиться в сервис, либо попытается разобрать корпус самостоятельно, с целью выяснить место поломки. Отметим, что первое действие, которое нужно произвести при одновременном бездействии всех элементов на панели – проверка предохранителя. В разные года выпуска автомобиля монтажные блоки с предохранителями могут отличаться. В блоке старого образца предохранитель находится в нижнем ряду. Если считать слева направо, то нужный элемент будет девятым по счету.

На более поздних моделях 2114 автомобили стали оборудоваться доработанными монтажными блоками. Предохраняющий элемент, отвечающий за приборку, находится в нем по правую сторону, первый по счету (сверху вниз). На фото он расположен прямо под щепкой.

В независимости от года выпуска на нужном месте устанавливались элементы в 7,5 Ампер. При отказе приборной панели в первую очередь проведите процедуру по замене предохранителей. В качестве рекомендации укажем, что наборы с запасными элементами продаются во всех автомобильных магазинах.

Повреждение проводки

Следующий момент, который стоит проверить при наличии неисправности, это диагностика проводки. Питание элементов панели приходит по проводам и штекерам, скрытыми за корпусом. Для проверки проводки нужно демонтировать ее в сборе, после чего с мультиметром провести замеры питания.

Снимаем ДУТ

Из инструмента нужна крестовая отвертка, ключ «17» и головка «7» с трещоткой. Датчик прикреплен к корпусу бензонасоса, поэтому замена датчика уровня топлива ваз 2115 начинается со снятия бензонасоса:

Сбросьте давление в топливной системе
Отключите разъем питания бензонасоса ваз
Запустите двигатель
Подождите, пока он не заглохнет сам, от отсутствия бензина в системе

Теперь можете снимать насос без риска быть обрызганным топливом с ног до головы, а так же топливо не забрызгает салон:

Затем крестообразной отверткой выкрутите саморезы (их два) и снимите крышку люка, расположенного над баком (фото ниже)

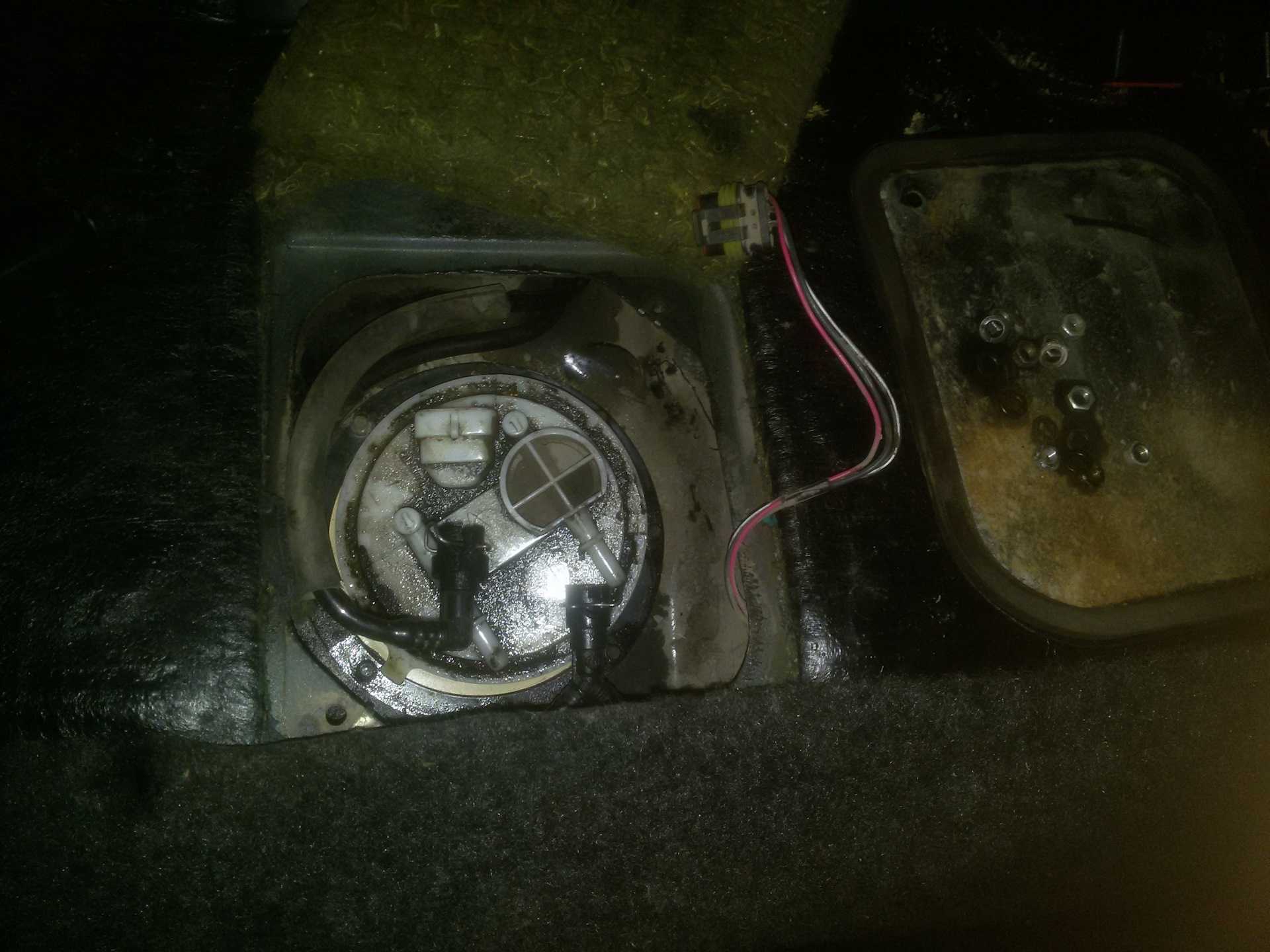

Снимаем крышку люка над баком

Отсоедините разъем с проводами от насоса
Ключом «17» открутите штуцер трубки подающего топливопровода, затем отведите ее в сторону, чтоб не мешала

Откручиваем ключиком «17» штуцер подачи топлива

На трубке надето резиновое уплотнительное кольцо, проверьте его состояние, порванное, растрескавшееся, раскисшее кольцо замените
Теперь таким же образом открутите штуцер сливной трубки и отведите ее в сторону, чтоб не мешала

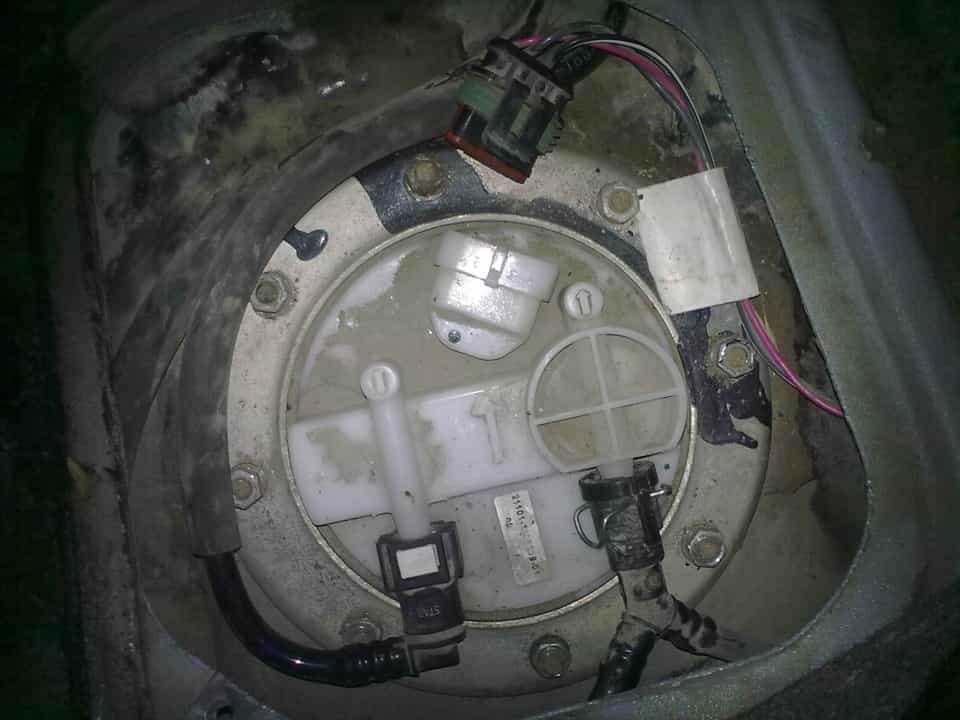

Головкой » 7″ отверните гайки, крепящие прижимное кольцо (всего их восемь), и снимите его

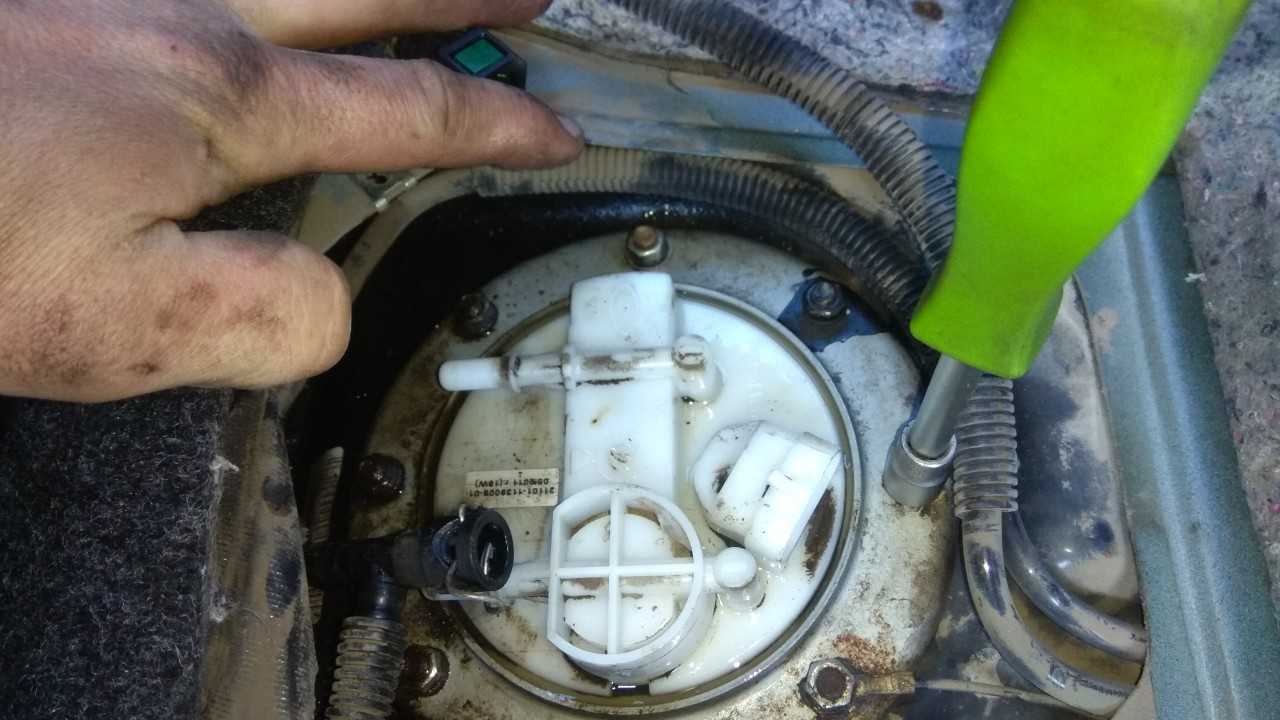

Откручиваем прижимное кольцо головкой «7» с трещоткой

Аккуратно приподнимите узел насоса, чуть наклоните выводя поплавок через отверстие бака, снимите электрический бензонасос в сборе с ДУТ

Приподнимаем узел насоса, наклоняем, чтоб вывести поплавок

Под фланцем электрического бензонасоса расположено уплотнительное кольцо из резины
Осмотрите его состояние, растрескавшееся, порванное, раздавленное кольцо замените

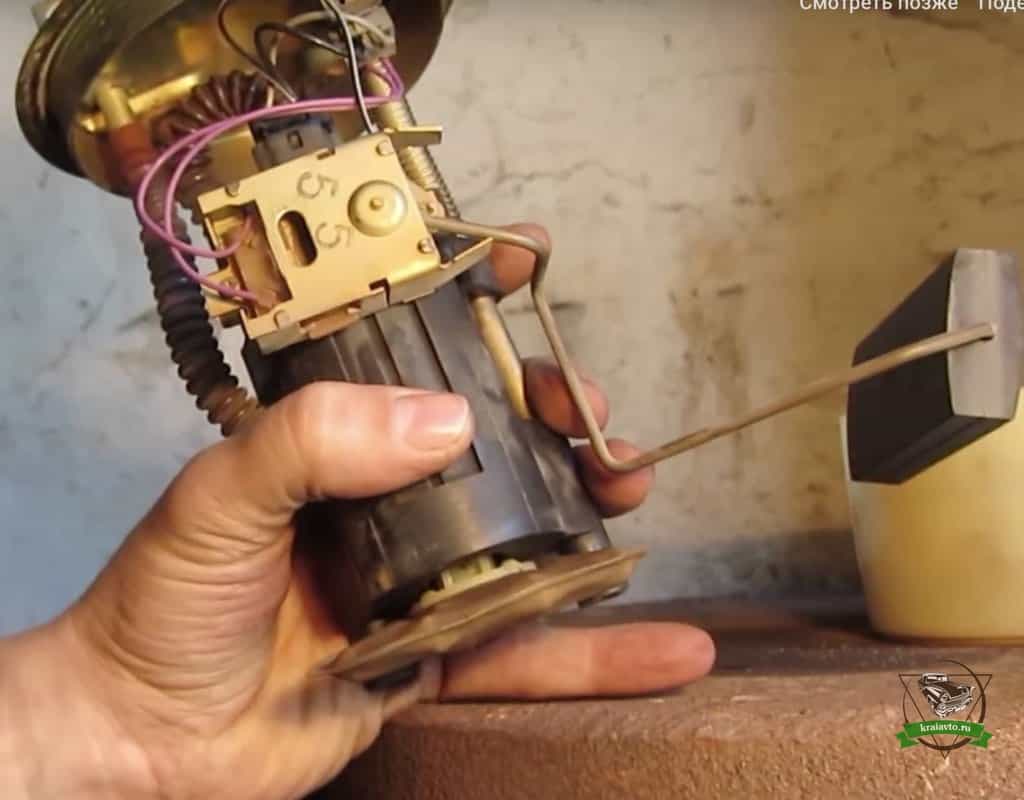

Отверните крестообразной отверткой два самореза, крепящих указатель уровня топлива, снимите его

Отвернув два самореза, снимаем контролер уровня топлива

Не все так сложно как казалось, стоит ли ехать на СТО, где цена на работы, как правило, завышена, а уж про аккуратность вообще не слышали?

Выбор и замена топливного насоса

Российские автовладельцы отдают предпочтение бензонасосам фирмы BOSH. Покупать новый насос следует только в специализированных магазинах. Оригинальный товар должен быть упакован в плотную полиэтиленовую плёнку, заполненную специальным консервирующим маслом. При этом фирменный насос BOSH не может стоить дешевле 2 тыс. рублей.

Видео: как отличить оригинал от подделки

Для замены электрического бензонасоса на ВАЗ 2114/2115 понадобятся:

отвёртка с крестообразной битой;
тонкая шлицевая отвёртка;
ключ или головка на 7;
ключ на 10;
ключ на 17.

Видео: демонтаж топливного насоса

Последовательность действий следующая:

С помощью ключа на 10 снимите минусовую клемму с аккумулятора.
Откройте пробку бензобака для снижения в нём давления.
Снимите подушку заднего сиденья и отогните ковролин и звукоизоляцию.
Отвёрткой открутите два шурупа крепления лючка топливного модуля и снимите его.
Отсоедините разъём питания.
Ключом на 17 открутите гайки на трубках топливопроводов. Отсоединяем трубки от штуцеров и разводим их в стороны.
Головкой на 7 открутите восемь гаек крепления крышки топливного модуля.
Снимите прижимное кольцо и извлеките топливный модуль.
Тонкой шлицевой отвёрткой отсоедините топливный фильтр грубой очистки.
Этой же отвёрткой снимите стопорные кольца на направляющих стакана.
Отсоедините топливные трубки от штуцеров крышки.
Отсоедините электрический разъём.
Снимите стакан с направляющих.
Шлицевой отвёрткой отведите защёлки, фиксирующие электробензонасос, в стороны и извлеките его.
Установите новый насос.
Повторите все операции в обратном порядке.

Видео: разборка топливного модуля

https://youtube.com/watch?v=K80oWtmRGpk

Если при разборке топливного модуля обнаружилось, что фильтр грубой очистки засорён, его следует заменить. Замене также подлежит и датчик уровня топлива с поплавком, если показания на передней панели не соответствуют действительности.

Таким образом, провести диагностику и заменить топливный насос автомобиля ВАЗ 2114/2115 довольно просто. А для того, чтобы насос служил долго, всегда заправляйтесь только качественным бензином.

Как снять форсунки? ВАЗ-2114, 2115, 2113

Перед тем как перейти к процедуре снятие форсунков рекомендую сначала ознакомиться с тем, что такое ФОРСУНКИ и какие функции они выполняют в системе питания двигателя с распределенным впрыском. Об этом Вы можете подробно прочитать на сайте в статье Топливные форсунки .

Порядок выполнения снятия форсунков ВАЗ-2114, 2115, 2113:

1. Сначала снимаем топливную рампу со всеми форсунками. (Об этом можно более подробно прочитать на сайте в статье «Как снять топливную рампу форсунок? »).

2. Дальше необходимо отсоединить колодку проводов форсунки, зажав при этом пружинную скобу.

3. С помощью отвертки сдвигаем вдоль рампы фиксатор форсунки.

4. Вынимаем форсунки из рампы, при этом немного ее прокручивая.

5. Затем снимаем уплотнительные кольца с форсунки, поддев их отверткой с плоским лезвием.

6. Они снимаются с корпуса самой форсунки, а также с распылителя. Их можно выбросить, так как они скорее всего будут уже заменяться на новые.

Внимание! Во время снятия или установки форсунков необходимо соблюдать осторожность!

Нельзя повредить ни распылители, ни штекеры разъема.
Форсунок нельзя разбирать.
Нельзя допускать попадания вовнутрь форсунка моторного масла.
Нельзя погружать форсунок в какие-либо моющие средства, так как форсунки содержат в себе электрические узлы.

И на конец, предлагаю Вашему вниманию следующие признаки неисправности форсунков, которые в дальнейшем приведут к замене самих форсунков:

двигатель начинает глохнуть на холостом ходу;
заметно увеличивается расход топлива в машине;
двигатель не может начать работать на полную мощность;
приемистость двигателя стала недостаточной;
работа двигателя стала неустойчивой;
увеличилось количество СН в отработавших газах;
двигатель начинает плохо работать;
на холостом ходу частота вращений коленчатого вала пониженная;
провалы в работе самого двигателя во время движения автомобиля.

Для того чтобы установить новые форсунки на рампу нужно делать все также, но только в обратной последовательности. Об этом можно более подробно ознакомиться на сайте в статье Как установить форсунки?/ .

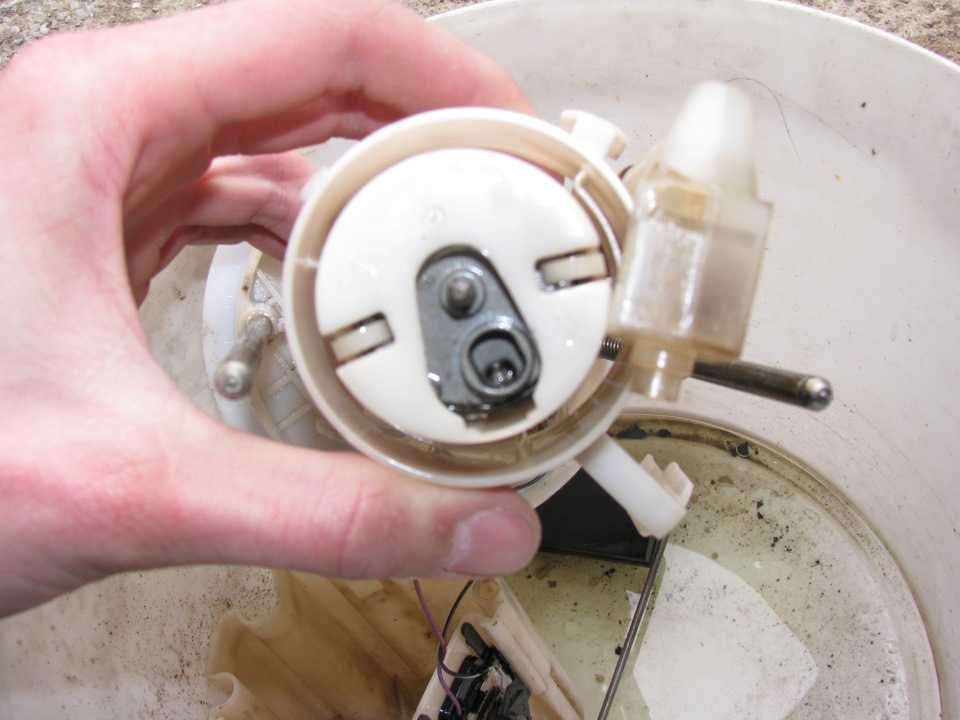

Модели бензонасосов автомобилей ВАЗ 2114/2115

Автомобили ВАЗ 2114/2115 оборудованы бензиновыми двигателями объёмом 1,5 см3 и 1,6 см3 с распределённой системой впрыска. Для подачи топлива используется погружной электрический бензонасос. Он является частью топливного модуля, установленного в верхней части бензобака (под задним сиденьем). В состав модуля, кроме насоса, входят топливонакопитель (стакан), фильтр грубой очистки и датчик уровня топлива с поплавком.

Для подачи топлива в автомобилях ВАЗ 2114/2115 используется погружной электрический бензонасос

Бензонасос ВАЗ 2114/2115 — это обычный электромотор постоянного тока в герметичном корпусе с односторонним клапаном на выходе. На валу электродвигателя расположена крыльчатка специальной формы. Её вращение и обеспечивает подачу топлива.

В состав топливного модуля входит бензонасос, топливонакопитель фильтр грубой очистки и датчик уровня топлива

Питание бензонасоса осуществляется от бортовой сети автомобиля. Электрическая цепь насоса, защищённая предохранителем, замыкается при помощи отдельного реле.

Электрические топливные насосы для автомобилей ВАЗ производятся как отечественными («Утёс», СААЗ, «Пекар»), так и зарубежными фирмами. На последних модификациях ВАЗ 2114/2115 установлены насосы BOSH, отличающиеся высокой надёжностью, длительным сроком службы и сравнительно невысокой ценой.

Конструкция электрического топливного насоса ВАЗ 2114/2115

Каталожные номера штатных бензонасосов для ВАЗ 2114/2115:

2112–1139009–12 — для двигателей объёмом 1,5 см3;
2112–1139009–01 — для двигателей объёмом 1,6 см3;
580453453 (BOSH) — для двигателей объёмом 1,5 и 1,6 см3.

Указанные модели отличаются рабочим давлением. Первые способны создавать в топливной системе давление 2,8–3,2 кПа, вторые — 3,7–3,9 кПа. Топливные насосы BOSH рассчитаны на 3,5 кПа.

Как заменить датчик уровня топлива ВАЗ 2114 2115 2113 ?

Убираем заднее сиденье и достаем бензонасос из бака. Для этого откручиваем 2 гайки ключом на 7.Далее 8 гаек, которые держат кромку бензонасоса.Отсоединяем топливные магистрали и поворачиваем крышку бензонасоса.

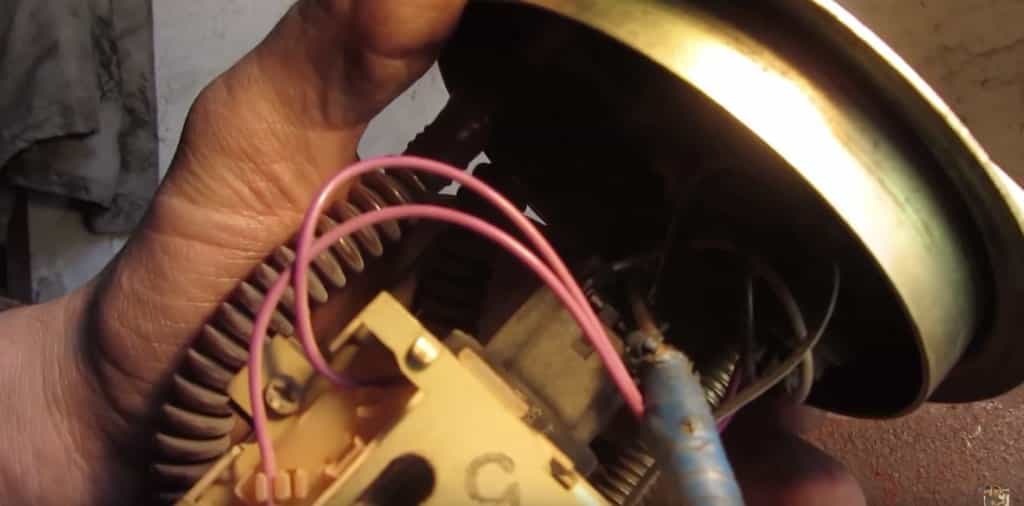

Достаем его.Далее инструкция по отсоединению датчика

Ставим новый датчик и собираем все в обратной последовательности.

kraiavto.ru/remont/datchik-urovnja-topliva-vaz-2114/
osensorax.ru/rashod-uroven/datchik-urovnya-topliva-vaz-2114

На «приборке» каждого авто отображаются показатели, за которыми нужно следить для нормального функционирования всех узлов. Уровень бензина показывается там же. Следить за ним позволяет специальный датчик. Эта деталь со временем выходит из строя у многих владельцев Лады и других автомобилей. Рассмотрим, как происходит замена датчика уровня топлива ВАЗ-2114, принцип работы и причины поломки.

Диагностика и способы ремонта

Чтобы осуществить проверку и выявить неисправность, выполните ряд подготовительных работ:

Отыщите в автомобиле технологический люк, открывающий доступ к блоку электробензонасоса и поплавкового механизма. Обычно располагается под задним диваном, где установлен топливный резервуар.
Открутите прижимной фланец и вытащите узел через отверстие. Почистите все контакты и пластину реостата, установите блок на место.
Подготовьте «контрольку» с лампочкой и мультиметр.

Первым делом нужно точно определить «виновника» – проверить отдельно датчик и указатель. Работоспособность прибора диагностируется следующим образом:

Включите зажигание и подсоедините один зажим мультиметра или контрольной лампочки к массе авто.
Второй контакт подключите к плюсовой клемме провода, выходящего в технологический проем. Измеритель должен показать напряжение бортовой сети.
Снимите плюсовую клемму и замкните ее на массу. Если прибор на панели исправен, стрелка покажет полный бак. Значит, не работает датчик уровня топлива.
Если к бензобаку приходит 2 провода, поочередно соединяйте их с массой автомобиля. От одного должна загореться контрольная лампа, от второго – указатель переместиться на максимум. Если наблюдаются перечисленные признаки, меняйте датчик.

В том случае, когда на проводах имеется напряжение 12 вольт, но после замыкания на массу стрелочный указатель не реагирует, придется разбирать торпедо и снимать прибор. Аналогичные действия предпринимаются при нерабочем индикаторе минимального остатка бензина.

Самостоятельно проверить обновленную систему, устанавливаемую в машины последних лет, несколько сложнее, простое замыкание клемм ничего не даст. С помощью мультиметра убедитесь, что на проводах присутствует напряжение питания, а затем нужно подключить к ним другой, работоспособный датчик. Если при шевелении поплавка стрелка на приборной панели реагирует, элемент следует заменить.

Тщательная очистка бегунка и витков реостата помогает в том случае, когда банально врет датчик уровня топлива. Подвижный контакт можно аккуратно перегнуть, чтобы он проходил по неизношенной части витков. Очищайте токонесущие полоски потенциометра мягкой тканью, пропитанной спиртом, чтобы не повредить поверхность элемента.

Некоторые неисправности бензинового датчика можно устранить в гаражных условиях:

«утонувший» поплавок с трещиной меняется в сборе с рычагом либо отдельно (зависит от марки авто);
оторвавшиеся проводники соединяются с помощью обычного паяльника;
поврежденная пластинка реостата меняется на новую при условии, что запчасть к вашему автомобилю найдется в продаже.

Если указатель и измеритель остатка бензина исправен, но стрелка прибора врет, попробуйте произвести регулировку. Аккуратно подогните штангу поплавка в нужную сторону и снова проверьте показания. Чтобы добиться максимальной точности, операцию наверняка придется повторить несколько раз.

Основные признаки неисправности

Проблемы с регулятором способны проявляться различным образом:

снижение мощности двигателя (заметить это можно при движении под гору или в момент разгона);
проблемы с запуском силовой установки (стартер вращается, но двигатель не запускается);
нестабильная работа мотора на холостых оборотах (вы можете часто глохнуть на перекрестках).

Эти сбои способен заметить даже неопытный пользователь автомобиля

Важно вовремя провести диагностику своего авто, чтобы позже не тратить средства на устранение более серьезных поломок. Если вы обнаружите эти признаки вовремя, то ремонт удастся провести самостоятельно

В противном случае вам придется эвакуировать машину до СТО.

Основные неисправности в работе датчика

Если датчик неправильно показывает уровень топлива, можно судить о том, что произошла определённая поломка и её нужно устранить. Современные датчики, фиксирующие уровень топлива, как и все детали транспортного средства, время от времени выходят из строя. В этом случае нужно обязательно провести ремонт датчика уровня топлива.

Неисправность в показателях

Основным признаком поломки датчика является показ ложных данных, отображающихся на указателе. По его «поведению» можно сделать определённые выводы относительно образовавшейся поломки. Вот самые основные виды поломок и их причины:

Указатель находится на нуле, вне зависимости от уровня топлива

Проблема заключается в поломке ограничителя хода поплавка.
Указатель перемещается, но всё равно опускается на нулевую отметку
В этом случае нужно обратить внимание на общее состояние обмотки устройства, а также на надёжность контакта между датчиком и токосъёмником.
Колебания в указателях количества топлива. Данная неисправность указывает на достаточно сильный износ контактов.
В процессе запуска двигателя указатель топлива не поднимается выше нулевой отметки
Подобная неисправность связана напрямую с электроникой транспортного средства

Здесь важно провести проверку проводов на предмет возможного обрыва и на степень надёжности подключения. Важно убедиться в общей целостности предохранителя.
Не загорается лампочка низкого уровня топлива. Подобная проблема часто связана с выходом прибора из строя.
Врёт датчик уровня топлива

В подобной ситуации потребуется провести проверку поплавка на уровень герметичности

Подобная проблема часто связана с выходом прибора из строя.
Врёт датчик уровня топлива. В подобной ситуации потребуется провести проверку поплавка на уровень герметичности.

Согласно современным ПДД, эксплуатация машины с неисправным указателем строго запрещена. Проблемы, возникшие с датчиками нужно максимально своевременно устранять.

Неисправность механики и функционирования

Наряду с проблемами, которые выражаются в неправильных показателях, поломки датчика могу проявляться в следующих неисправностях:

потеря герметичности встроенного поплавка;
сильный изгиб проволочного держателя;
нарушение общей герметичности корпуса и вытекающее отсюда снижение уровня сопротивления;
механический обрыв переменного резистора;
потеря герметичности в месте крепления прибора к топливному баку.

После потери поплавком должной герметичности, устройство по контролю, при полном баке, будет показывать неполный уровень топлива. При достаточно сильной потере герметичности индикатор тут же покажет минимальный уровень топлива. При этом реальное количество не будет иметь значения. Чтобы устранить подобную неисправность, потребуется снять датчик и заменить поплавок. Если поплавок нет возможности приобрести, потребуется полностью заменить весь прибор.

Довольно часто датчик выходит из строя по причине долговременного перемещения по пересечённой или неровной местности. Постоянные удары по баку приводят к серьёзному повреждению проволочного держателя встроенного поплавка.

При таких изгибах поведение индикатора будет прямо зависеть от того, куда был изогнут держатель. Если изгиб будет направлен вверх, показатели всегда будут увеличенными, если вниз, параметры будут заниженными. Если поломка заключается в подобном изгибе, потребуется просто выпрямить проволочный держатель, придать ему первоначальную форму.

Нередко у датчика нарушается герметичность корпуса. Это происходит после случившейся аварии, а также после долговременного применения топлива низкого качества. Попадание бензина в прибор приводит к нарушению его работы и, как следствие, к неправильным показаниям датчика. Данные неисправности можно устранить только полной заменой прибора.

Рекомендуем: Tемпература двигателя не поднимается до рабочей

Если оборвётся переменный резистор, это приведёт к тому, что датчик всегда будет показывать наполненный или совершенно пустой бак. Аналогичные признаки могут наблюдаться в процессе обрыва сигнального провода, идущего от датчика к индикационному блоку. Перед тем как снять датчик, потребуется подсоединить к кузову авто и к сигнальному контакту переменный резистор, у которого уровень сопротивления составляет 100 — 200 Ом. В процессе вращения ручки нужно убедиться в том, что показания датчика изменяются. В этом случае устранить неисправность можно будет только посредством полной замены прибора.

Основным признаком полной потери герметичности на месте монтажа прибора является появление в салоне запаха бензина.

Как заменить датчик уровня топлива на ВАЗ 2113-ВАЗ 2115?

Снятие:
1) Чтобы его снять в начале бензонасос нужно будет вытащить из бензобака, о том как это сделать, мы уже писали чуть выше (Ссылка была на статью по снятию этого насоса), после того как насос будет снят, можете переходить к его разборки и снятию датчика уровня топлива с автомобиля (В зависимости от того какой двигатель стоит в вашем автомобиле, топливный насос и сам датчик могут различаться), если же ваша машина оснащена 1.5 инжекторным двигателем от автомобилей семейства ВАЗ 2110, то на них датчик крепится на винтах (Указаны зелёными стрелками, сам датчик синей показан на маленьком фото ниже) отвернув которые, датчик можно будет снять с автомобиля, но если же ваш автомобиль оснащён родным 21114 двигателем 1.6 который специально для семейства Самара 2 был спроектирован (Точно такой же двигатель кстати и на калины ставится), то на нём бензонасос идёт уже нового образца с встроенным в него регулятором давления топлива (Но это вам не нужно), отличить такой бензонасос можно очень легко по внешнему виду, а именно достаточно будет просто кинуть взгляд на датчик и если он у вас крепится не за счёт винтов, а за счёт боковых фиксаторов (Указаны красными стрелками), то значит у вас установлен двигатель 1.6 и бензонасос нового образца, датчик на нём снимается гораздо прощё, достаточно просто разжать эти самые боковые фиксаторы и после чего сдвинув по пазам вверх данный датчик, снять его с насоса и при необходимости заменить на новый.

Примечание!
После снятия датчика, за счёт сдвигания его на верх, отсоедините все колодки проводов которые от него идут и которые вставляются в разъёмы, отсоединяются они легко, чтобы отсоединить первую, достаточно будет фиксатор отогнуть (Указан цифрой 3) и после этого отсоединить колодку от вывода, для того чтобы отсоединить вторую, достаточно будет в паз который указан цифрой 2 на маленьком фото вставить отвёртку, которая бы нажала на фиксатор 1 (см. опять же маленькое фото) и тем самым вынуть колодку, тем самым обе они отсоединены и вы полностью сняли датчик с бензонасоса автомобиля!

2) Чуть выше информация касается инжекторов, но автомобили ВАЗ 2115 оснащались вить ещё и карбюраторными двигателями от автомобилей семейства Самара, поэтому принцип снятия этого датчика на таких машинах немного другой но очень похожий, заключается он в следующим, в начале точно так же снимается подушка заднего сиденья, после этого опять же шумоизоляционный материал (Если он есть) убирается в сторонку и перед глазами будет лючок датчика, он выворачивается при помощи отвёртки и после этого снимается с автомобиля, затем от датчика отсоединяется колодка проводов которая указана красной стрелкой, отсоединяются шланги которые к нему подведены и выворачиваются по кругу шесть гаек и после чего датчик вынимается из бензобака (Более подробно как это сделать, читайте в той же самой статье по замене бензонасоса, там всё похоже, просто на инжекторных двигателях в этом месте стоит сам насос, а на карбюраторе датчик, кстати в конце статьи есть видео-ролик, по замене данного датчика на карбюраторных автомобилях).

Установка:
Устанавливается новый датчик на своё место в обратном порядке снятию, но когда старый снимется не спешите бежать за новым и покупать его в автомагазине, потому что оживить и старый можно, как мы сказали ранее если датчик выдаёт неверные показания то подгибанием тяги поплавка можно это всё выровнять, а подгибать нужно следующим образом, включается зажигание и переводится поплавок и тяга в самое нижнее положение, если датчик показывает что в бака есть ещё бензин хотя поплавок в самом низу находится, то вы его вниз подогните до того пока стрелка индикатора топлива не покажет что в бензобаке бензин закончился, как только показала, произведите ту же самую операцию подняв тягу до упора вверх и если стрелка покажет что бак полон, то значит вы его отрегулировали правильно и можно на нём ездить.

Дополнительный видео-ролик:
Более подробно увидеть как датчик заменяется на инжекторных автомобилях, вы можете просмотрев для этого ролик который размещён ниже:

Примечание!
Что касаемо карбюраторных движков, то на них датчик снимается практически так же просто он совсем другой идёт и проверить его ещё можно при помощи омметра, более подробно о том как его снять и подогнув тягу настроить, смотрите в ролике ниже:

Замена датчика уровня топлива (детальный тест)

Как мы уже знаем, датчик смонтирован в топливном модуле, в который помимо датчика, входит бензонасос и фильтры. Для демонтажа выполняем следующее:

Снимаем минусовую клемму АКБ.
Снимаем подушку заднего сиденья.
Отгибаем напольное покрытие, очищаем лючок топливного модуля от грязи и пыли.
Снимаем лючок.
Отключаем контактные колодки от модуля питания.
Отключаем топливную магистраль магистраль — два штуцера ключом на 17, отводим трубки в сторону.
Головкой на 7 и воротком с трещоткой откручиваем прижимную шайбу.
Осталось аккуратно вынуть весь топливный модуль в сборе из бака.
Крестовой отвёрткой откручиваем винты крепления датчика от корпуса модуля.
Отгибаем отвёрткой фиксаторы и вынимаем направляющие.
Выкручиваем гайки (ключ на 5) крепления крышки и отделяем датчик от насоса.

Теперь можно протестировать датчик более детально. Рабочий прибор должен иметь сопротивление от 270 до 320 Ом в самой нижней точке (поплавок висит). В самой верхней точке сопротивление датчика должно быть в пределах 7–19 Ом. Снимаем эти данные с помощью мультиметра в режиме измерения сопротивления.

При уровне бензина в баке равном половине его объема сопротивление должно быть около 118 Ом.

Сборка топливного модуля с новым датчиком проводится в обратном порядке. При сборке желательно смазать бензостойким герметиком уплотнительное кольцо прижимной шайбы.
