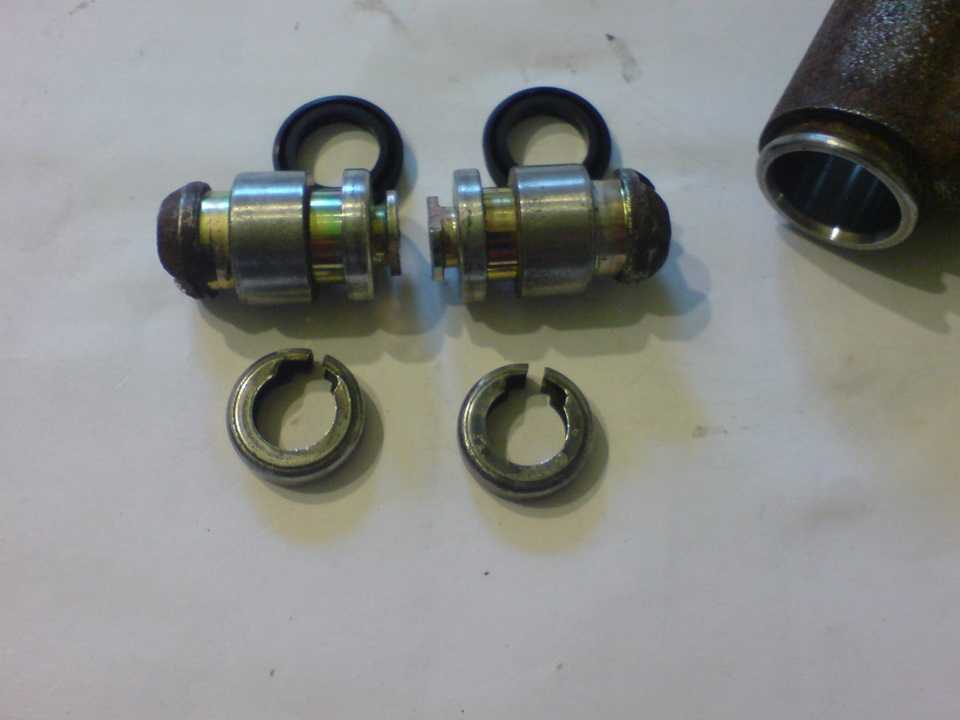

Ремонт задних тормозных цилиндров ваз 2110

Какой цилиндр лучше купить для замены?

Задний тормозной цилиндр от компании Kraft.

Если вы точно для себя решили, что не будете обращаться для ремонта на станцию технического обслуживания, то необходимую для ремонта запчасть нужно будет купить в автомагазине. Так как запчасти для отечественных автомобилей стоят недорого, проблем при покупке не возникнет.

При покупке можно купить как оригинал, который имеет артикул 21050-3502040-00 , так и «неоригинал» другой фирмы. В отличие от запчастей к иномаркам, где оригинальная запчасть всегда лучше, ситуация с запчастями для ВАЗ противоположная. Часто бывает так, что неоригинальные запчасти оказываются более качественными, чем оригинал.

Особенности тормозной системы на ВАЗ-2110

Тормоза на ВАЗ-2110 имеют диагональное разделение контуров.

Устройство тормозной системы ВАЗ-2110.

Это позволяет при выходе из строя одного тормозного контура обойтись только его ремонтом . Часто автовладельцам приходится менять цилиндр тормозной на одном из задних колёс. Первая проблема, с которой сталкиваются начинающие автолюбители – найти расположение этого самого цилиндра. Для того чтобы его увидеть, достаточно снять барабан тормоза.

Месторасположение тормозного цилиндра.

Именно тормозной цилиндр толкает колодки, заставляя их прижиматься к стенкам барабана.

Признаки поломки тормозного цилиндра

Неисправность цилиндра заднего колеса можно обнаружить следующим образом:

1. Колесо перестало тормозить.
2. Колесо клинит или подклинивает.
3. Тормозной цилиндр течёт.

Если первые два пункта достаточно очевидны, и неисправность цилиндра можно определить визуально, то в третьем случае всё гораздо сложнее.

Потеки тормозной жидкости на внутренней стороне колеса.

Течь цилиндра рано или поздно приведёт к его заклиниванию , а если это случится в дороге, то крупных неприятностей не избежать

Чтобы обнаружить течь, требуется обращать внимание на косвенные признаки. Если на колесе видны потёки тормозной жидкости, а сама эта жидкость очень быстро кончается, нужно срочно снимать заднее колесо и барабан

Не всегда потёки на колесе означают поломку цилиндра заднего тормоза. Чаще всего, это тормозной шланг, который лопнул или перетёрся.

Суппорты на ВАЗ 2110: ремонт и обслуживание

Задумывались ли вы, отчего именно зависит ваша безопасность на дороге? Можно, конечно, сослаться на других участников дорожного движения или на состояние дорог. Но куда более актуально будет говорить о технической стороне вопроса. Герой нашей сегодняшней статьи по ВАЗ 2110 — суппорт.

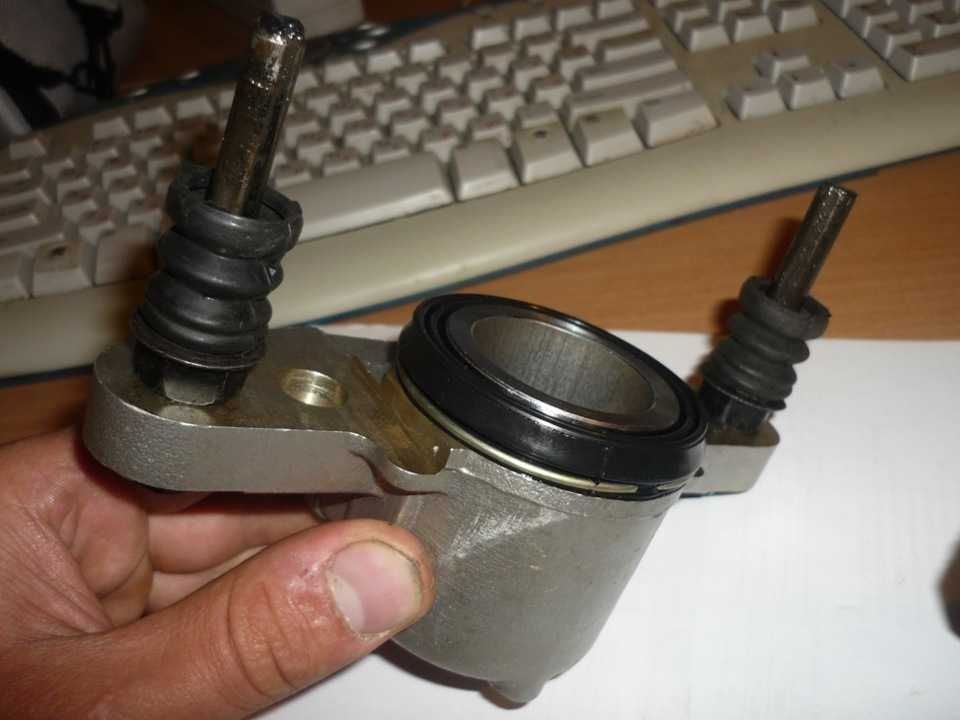

Передний тормозной цилиндр ВАЗ 2110

Невероятно простой по конструкции и действию механизм в то же время является крайне важной деталью вашего автомобиля ВАЗ. Исправно работающий суппорт может подарить вам те драгоценные несколько метров тормозного пути про запас, способных уберечь от страшной беды либо повреждения транспортного средства. Далеко не каждый автомобилист умеет правильно следить и обслуживать тормозной механизм, смутно представляет, как его демонтировать и, возможно, вообще будет смотреть на собеседника непонимающим взглядом при упоминании некого суппорта ВАЗ

А ведь обслуживать данный элемент тормозной системы достаточно просто и не требует больших усилий

Далеко не каждый автомобилист умеет правильно следить и обслуживать тормозной механизм, смутно представляет, как его демонтировать и, возможно, вообще будет смотреть на собеседника непонимающим взглядом при упоминании некого суппорта ВАЗ. А ведь обслуживать данный элемент тормозной системы достаточно просто и не требует больших усилий.

Тормозной механизм переднего колеса

Рис. 6-20. Диаграмма проверки работоспособности регулятора давления: Pi — давление на входах в камеры А и D (см. рис. 6-18) регулятора давления, МПа (кг/см 2 ); Рг — давление на выходе из камеры В, МПа (кг/см 2 ); Рэ — давление на выходе из камеры С, МПа (кг/см 2 ); 1 — номинальная величина давления Рг; 2 — верхняя граница давления Рг; 3 — нижняя граница давления Рг; 4 — давление Рэ

манометра Мг) должно укладываться в заштрихованную зону (рис. 6-20).

Показания манометров Мз и Мг (см. рис. 6-19) не должны отличаться более чем на 0,4 МПа (4 кгс/см 2 ) в диапазоне давления от 0 до 10 МПа (от 0 до 100 кгс/см 2 ) на входах регулятора.

Тормозной механизм переднего колеса

Снятие. Поднимите переднюю часть автомобиля, установите на подставки и снимите колесо. Отверните штуцер трубопровода и отсоедините от магистрали гибкий шланг; отверстия шланга и трубки заглушите, чтобы не допустить утечку тормозной жидкости. Выньте шланг из направляющего кронштейна.

Отвернув два болта, которыми направляющая колодок крепится к поворотному кулаку, снимите направляющую в сборе с суппортом и рабочим цилиндром.

Установка тормозного механизма проводится в последовательности, обратной снятию. После установки восстановите уровень тормозной жидкости в бачке и прокачайте систему гидропривода для удаления воздуха.

Рис. 6-21. Отвертывание болта крепления цилиндра: 1 — болты крепления цилиндра; 2 — цилиндр, 3 — болты, стягивающие цилиндр с суппортом

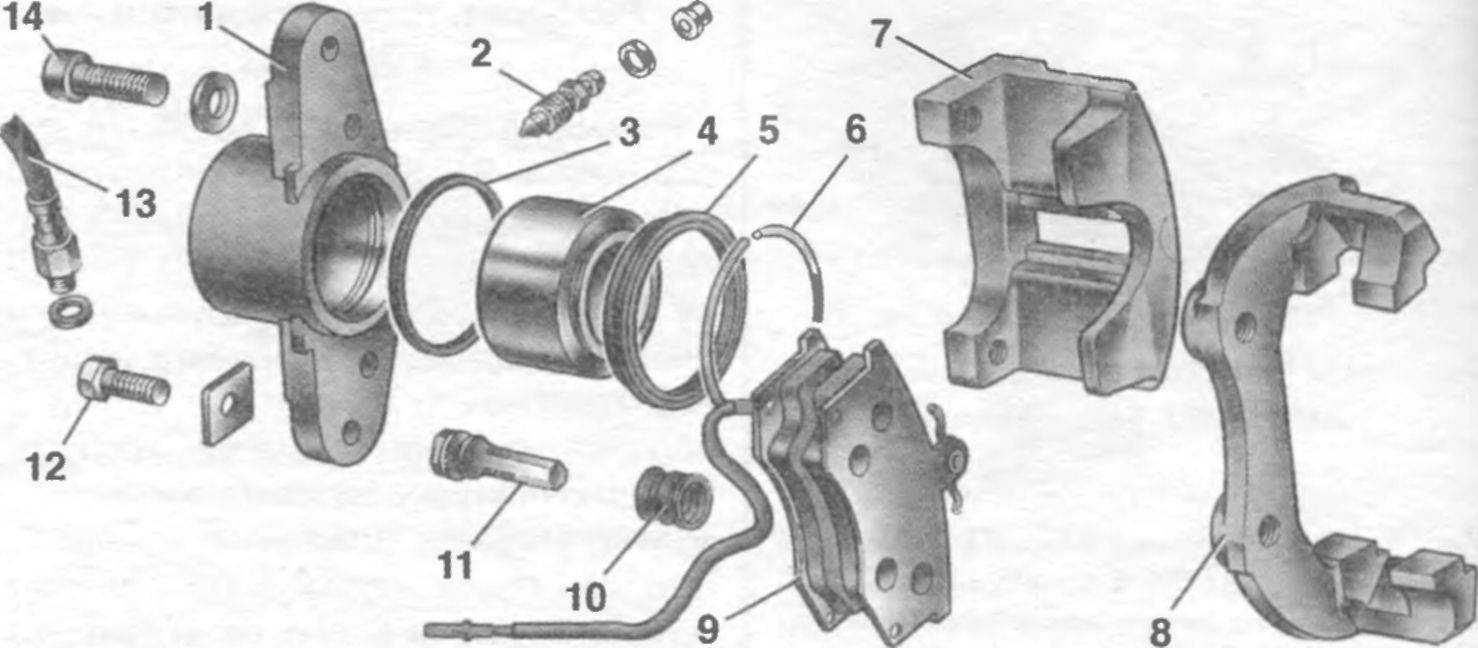

Рис. 6-22. Детали тормозного механизма переднего колеса: 1 — колесный цилиндр; 2 — штуцер для прокачки привода тормоза; 3 — уплотнительное кольцо; 4 — поршень; 5 — защитный колпачок; 6 — стопорное кольцо; 7 — суппорт; 8 — направляющая колодок; 9 — тормозные колодки; 10 — защитный чехол; 11 — направляющий палец; 12 — болт крепления направляющего пальца; 13 — тормозной шланг; 14 — болт крепления цилиндра к суппорту

Разборка и сборка

Разборка. Отсоедините шланг от колесного цилиндра 2 (рис. 6-21). Рас-контрите и отверните болты 1 крепления колесного цилиндра к направляющим пальцам, придерживая ключом за грани направляющий палец. Снимите направляющую 8 (рис. 6-22) колодок в сборе с пальцами. Снимите тормозные колодки 9.

Нельзя отвертывать болты 3 (см. рис. 6-21), соединяющие между собой суппорт и цилиндр, кроме случаев замены суппорта или цилиндра.

Снимите стопорное кольцо 6 (см. рис. 6-22) и защитный колпачок 5 с цилиндра и поршня. Аккуратно, нагнетая струю сжатого воздуха через впускное отверстие для жидкости, вытолкните поршень из цилиндра. Чтобы при выталкивании не повредить поршень о поверхность суппорта, установите под поршень деревянную накладку (рис. 6-23).

Выверните из корпуса цилиндра штуцер для прокачки и внимательно осмотрите рабочую поверхность цилиндра. На ней не должно быть задиров, повреждений и коррозии.

Сборку тормозного механизма проводите в последовательности, обратной разборке. При этом уплотнительное кольцо 3 (см. рис. 6-22) и колпачок 5 рекомендуется заменять новыми. Зеркало цилиндра, поршень 4 и уплотнительное кольцо смазывайте тормозной жидкостью, а на поверхность поршня нанесите графитовую смазку, установите поршень в цилиндр и, не удаляя остатки смазки, наденьте защитный колпачок 5 так, чтобы его края вошли в канавку поршня и цилиндра, по-

сле чего установите стопорное кольцо 6. Направляющие пальцы смазывайте смазкой УНИОЛ-1 (1,5 г на каждый палец). Болты крепления суппорта и цилиндра к пальцам затягивайте моментами, указанными в приложении 1, после чего законтрите их. Перед завертыванием болтов нанесите на них герметик, чтобы не корродировала резьбовая часть соединения. После сборки и установки тормозного механизма восстановите уровень жидкости в бачке и прокачайте систему гидропривода.

Проверка технического состояния деталей

Очистите все детали и внимательно проверьте их состояние: нет ли признаков износа, повреждений или коррозии

Особое внимание обратите на поверхность поршня и цилиндра. При их износе, повреждении или сильном корродировании замените цилиндр и поршень. С корпуса цилиндра коррозию удалите проволочной щеткой

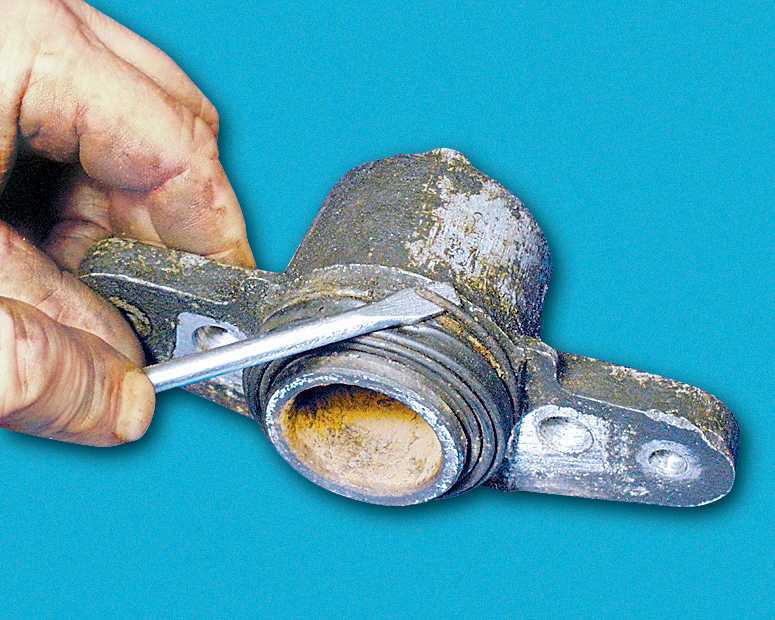

С корпуса цилиндра коррозию удалите проволочной щеткой

С корпуса цилиндра коррозию удалите проволочной щеткой.

Проверьте направляющие пальцы 11 (см. рис. 6-22) и их чехлы 10. Убедитесь, что на пальцах нет коррозии и по-

Рис. 6-23. Выталкивание поршня из цилиндра

Вакуумный усилитель

Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.

Применение и назначение

Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы. Его задачи обширные, но со всеми усилитель справляется отлично:

• Увеличивается степень сопротивляемости тормозной педали;
• Снижает показатель нагрузки на тормозную систему;
• Выступает в роли высокоэффективного вспомогательного узла;
• Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.

У данного элемента следующие составляющие:

• Плотный корпус, для изготовления которого применяют высокопрочный полимер;
• Диафрагма, которая также называется собирательным узлом;
• Следящий или контрольный специализированный клапан;
• Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
• Главный шток поршня цилиндра тормозной системы (главного);
• Возвратная пружина переключателя.

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.

1. Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
2. Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также стоит отметить диафрагму, которая выполняет две очень важные задачи:

• Корректирует положение поршня в пространстве;
• Докачивает тормозную жидкость к главным тормозным цилиндрам.

Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

• При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
• Автомобиль начинает троить;
• Свечи зажигания перестают работать эффективно;
• Расход топлива заметно увеличивается.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить. Выполняется данная процедура следующим образом:

• Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
• После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
• После запуска педаль будет сама немного смещаться вперед.

Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие. Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.

Замена

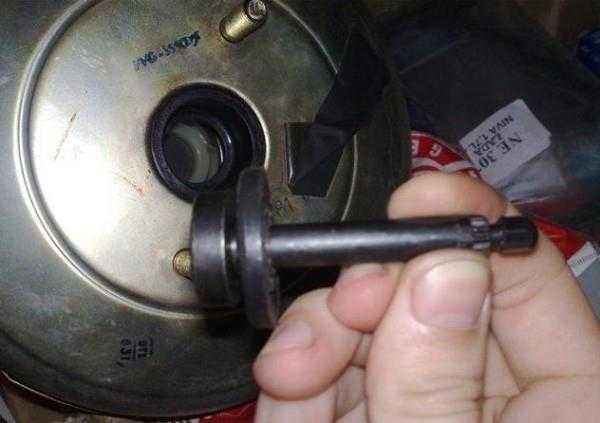

Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.

Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.

1. Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
2. Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
3. Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
4. Аккуратно демонтируйте цилиндр от усилителя.
5. Отсоединять тормозные трубки не имеет никакого смысла.
6. Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
7. Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
8. Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
9. Теперь вы легко можете отключить тормозную педаль и усилитель.
10. Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
11. На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.

Инструменты, которые понадобятся в процессе работ по замене

Для замены тормозного цилиндра Вам понадобится инструмент.

Перед началом любых ремонтных работ следует тщательно подготовиться. Замена главного тормозного цилиндра не исключение. Для замены данной детали понадобятся:

1. Комплект ключей. Наличие различных головок и торцевых ключей будет огромным преимуществом.
2. Набор отвёрток.
3. Круглогубцы помогут при смене манжет.
4. Специальный «тормозной» ключ на 10.

Процесс снятия старой детали

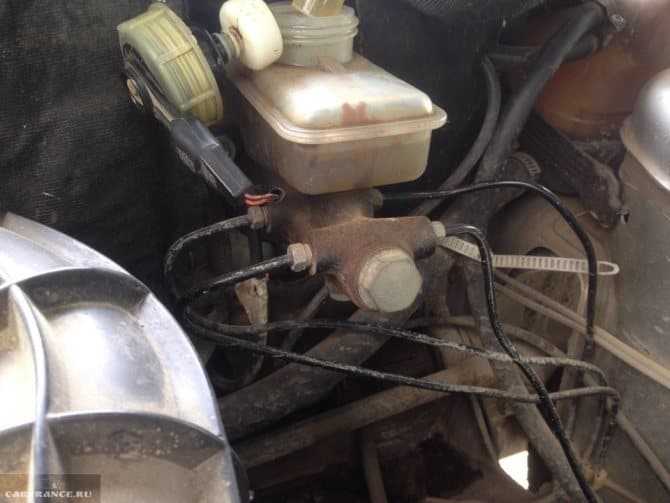

Для того чтобы извлечь главный тормозной цилиндр, нужно открыть капот и сделать следующее:

1. Чтобы добраться до детали, придётся сначала снять шумоизоляцию. Не стоит пытаться её отодрать, так как она крепится на болтах. Поэтому следует вооружиться отвёрткой и открутить все крепежи. Если шумоизоляция после этого не снимается, значит не все крепления откручены. Если дёрнуть элемент, его можно повредить. После этого можно приступать к замене.





















2. Отсоединяется фишка с проводами, которая находится на крышке бачка с тормозной жидкостью.

3. Потом ослабляются все гайки, которые держат тормозные трубки. Потом эти гайки полностью откручиваются.

4. После этого ГТЦ снимается со шпилек. При этом будет вытекать тормозная жидкость, поэтому под отверстия подставляется ёмкость для сбора.

5. В эту же ёмкость нужно слить «тормозуху» из бачка.

На этом процесс демонтажа можно считать законченным.

Установка новой детали

В случае если новый ГТЦ не имеет бачка, нужно установить старый бачок. Перед монтажом его нужно тщательно осмотреть на наличие трещин, сколов и повреждений. Если бачок находится в плохом состоянии, придётся докупить новый. Именно по этой причине рекомендуется сразу покупать делать в сборе.

Дальнейшие работы должны происходить по данному алгоритму:

1. Новая деталь устанавливается на своё место под капотом автомобиля.

2. Зажимаются все крепёжные гайки.
3. Для дальнейших работ понадобится помощник, который будет жать на педаль тормоза по команде.

4. В бачок заливается тормозная жидкость.

5. Помощник должен медленно нажимать на педаль тормоза, а вы в это время должны зажать пальцами отверстия для подсоединения тормозных трубок.
6. Нажимать на тормоз нужно до тех пор, пока из отверстий не потечёт жидкость.
7. После этого подключаются передние трубки.
8. После этого нужно ещё несколько раз нажать на педаль тормоза, пока из оставшихся отверстий не потечёт тормозная жидкость.

9. После этого подключаются задние трубки.

Далее нужно тщательно закрутить крепежи. На этом процедура замены ГТЦ может считаться завершённой. Нужно будет долить в бачок «тормозуху», подключить датчик в пробке и установить шумоизоляцию на старое место.

Основные элементы передней тормозной системы

• Тормозной диск — позиция 1 на картинке.
• Суппорт, поз. 3.
• Тормозные колодки — 4.
• Цилиндр — 5.
• Штамп — 6.

Для переднего колеса тормозной механизм имеет автоматическую регулировку зазора между диском и колодками, с индикатором износа колодок и плавающим суппортом. В кронштейн входит передний тормозной цилиндр ВАЗ 2110 и суппорт, между собой они фиксируются болтами. Поршень установлен в полости цилиндра с уплотнительным кольцом. Оптимальный зазор между тормозным диском и колодками поддерживается за счет эластичности установленного кольца. Как заменить тормозной цилиндр агрегата своими руками предлагается в статье.

Как работает

Принцип работы системы заключается в использовании гидравлического привода. Когда водитель нажимает на педаль, в системе создается давление. Шток давит на поршень. Он, в свою очередь, передает силы жидкости.

Безопасность дорожного движения зависит от правильной работы этой системы. Поэтому нужно уметь вовремя диагностировать неисправность.

Признаки поломки тормозного цилиндра

Неисправность цилиндра на заднем колесе можно обнаружить следующим образом:

1. Колесо перестало вращаться.
2. Колесо заедает или заедает.
3. Тормозной цилиндр течет.

Утечка тормозной жидкости по внутренней стороне колеса.

Течь цилиндра рано или поздно приведет к остановке, а если это произойдет в дороге, крупных проблем не избежать

Чтобы обнаружить утечку, нужно обратить внимание на косвенные признаки. Если вы видите, что на колесо подтекает тормозная жидкость, и эта жидкость стекает очень быстро, необходимо быстро снять заднее колесо и барабан. Линии на колесе не всегда означают, что задний тормозной цилиндр вышел из строя

Чаще всего это тормозной шланг, который треснул или перетерся

Линии на колесе не всегда означают, что задний тормозной цилиндр вышел из строя. Чаще всего это тормозной шланг, который треснул или перетерся.

Основные причины неисправности

Суппорт ВАЗ 2110 конструктивно является элементом, удерживающим тормозные колодки и отвечающим за степень их давления на тормозные диски. Он также отвечает за равномерный износ тормозных колодок и гарантирует водителю надежное торможение в экстремальных ситуациях. Таким образом, значение суппорта в работе автомобиля сложно переоценить.

Если в это время у вас возник достаточно резонный вопрос, что может быть с суппортом на ВАЗ 2110 (2112), мы с радостью вам ответим. Основной причиной неисправностей является «закисание» движущихся частей, их покрытие оксидной пленкой, засорение из-за разрушения защитных пыльников или применения неправильной смазки, а именно:

• закисание главного поршневого механизма;
• закисление направляющих.

Поршневой механизм и направляющие суппорта ВАЗ 2110

Явным признаком проблем, которые может доставить суппорт на автомобилях ВАЗ, можно считать неравномерный износ тормозных колодок и увеличенный тормозной путь. В этом случае колодки ВАЗ необходимо заменить в обязательном порядке, а сам механизм суппорта подвергнуть комплексной диагностике:

• проверить состояние поршня, степень его свободы, наличие влаги, окиси металла, оксидных образований и структур, состояние защитных пыленосителей;
• таким же образом проверьте состояние направляющих, убедитесь в отсутствии на поверхности нехарактерных заусенцев, износа и деформации штока.

Какой главный тормозной цилиндр лучше для ВАЗ-2110

Главный тормозной цилиндр ВАЗ-2110 можно отремонтировать, но не всегда.

В настоящее время многие компании выпускают аналоги ГТЦ ВАЗ-2110. Большинство из них являются продуктом более высокого качества, чем рекомендовано производителем.

Косметологам можно порекомендовать продукцию Bosch, которая стоит в три раза дороже. Кроме того, многие производители выпускают детали как с баком, так и без него.

Стоит ли покупать ремкомплект и выгодно ли это

Исходя из цены ГТЦ в 1000 рублей, нужно хорошенько подумать, стоит ли из-за такой суммы демонтировать тормозной цилиндр. Ремкомплекты бывают неполные и полные. В любом случае придется покупать комплектный, так как силы возвратных пружин никто мерить не будет.

Ремонт главного тормозного цилиндра можно выполнить своими руками.

Попытка сэкономить выльется в долгую процедуру разборки, промывки и сушки всех деталей. При мытье следите за тем, чтобы бензин или масло не попали на резиновые детали, так как это может их повредить.

Поэтому использование ремкомплекта может быть оправдано только в следующих случаях:

1. Весь раздел не продается.
2. Невозможность выделить 1000 рублей на покупку.
3. желание разобраться в тормозной системе своими руками от начала и до конца.

В остальных случаях лучше сразу установить субблок.

Как продлить срок эксплуатации нового ЗТЦ

Перед установкой детали необходимо знать правила, которые в дальнейшем позволят продлить срок службы детали:

Выбирайте в магазине лучшие изделия, созданные опытными производителями, которым можно доверять. Сэкономив на тормозах, не продешевите в итоге

Обращайте внимание на брак. Бракованный продукт отличается выходом поршней из конструкции цилиндра на пару миллиметров

Однако этого вполне достаточно чтобы стать причиной очередной поломки и замены детали. Покупайте хорошую тормозную жидкость. В идеале менять нужно не один цилиндр, а сразу два. Как показывает практика, если один элемент системы уже вышел из строя, второй тоже не заставит себя долго ждать.

Почему барахлит механизм заднего торможения

Гидропривод, встроенный в ВАЗ-2110, совмещает во внутренней конструкции усилитель и двухконтурный контроллер давления, предназначенный для управления задними тормозами. Если задний цилиндр работает неверно, неполадки могут спровоцировать и создать аварийную ситуацию в любой момент передвижения автомобиля по дорожному полотну. Чтобы этого не произошло, следует своевременно провести ремонт детали. Нет ничего удивительного в замене старого образца цилиндра заднего торможения (ЗТЦ) новым, ничто не вечно. Магазины автозапчастей предлагают автолюбителям приобрести деталь от лучших производителей, которая прослужит долго и гарантирует безопасность на дороге.

Процесс замены цилиндра тормоза ВАЗ-2110

Если причина неработающих тормозов на одном из задних колёс определена, то нужно приступать к процессу замены. Сначала требуется демонтировать старую деталь. Это происходит следующим образом:

1. Сначала требуется снять заднее колесо.

2. Далее снимается барабан и достаются колодки.

3. Самое ответственное дело – это отсоединение трубки тормозной магистрали. При этом процессе «тормозуха» сразу же начнёт выливаться, поэтому желательно закрыть трубку колпачком штуцера.

4. Перед снятием трубки, необходимо вывернуть штуцер. Желательно для этого использовать специальный ключ.

5. После снятия штуцера, выкручивается трубка. Перед тем, как закрыть её колпачком от штуцера, необходимо проверить состояние этого самого колпачка. Если он треснут или повреждён – его следует обязательно заменить новым.

6. После заглушки трубки нужно отвернуть два болта и снять старый цилиндр тормоза заднего колеса.

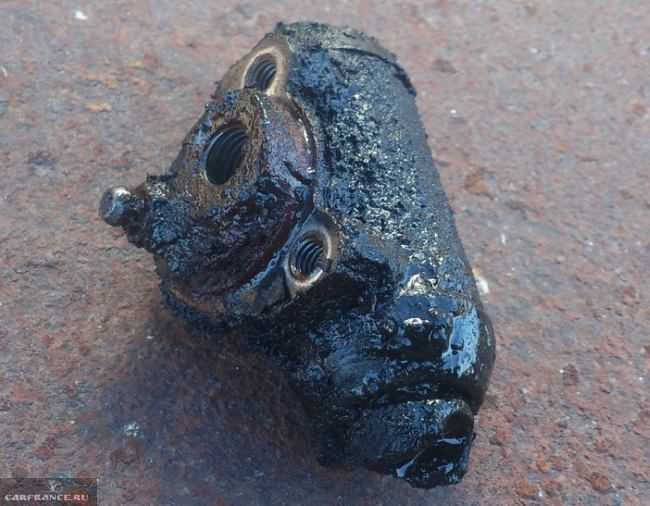

Старый тормозной цилиндр.

Если детали будут плохо откручиваться, лучше обильно опрыскать их жидкостью WD-40. При вращении гаек, нужно следить чтобы они вращались без трубок. Если трубка будет поворачиваться вместе с гайкой, значит она заржавела и прикорела к гайке. Такая деталь не допускается к эксплуатации и подлежит замене.

Процесс установки нового цилиндра

Перед тем, как начать процедуру установки цилиндра, нужно в обязательном порядке зачистить весь механизм тормоза заднего колеса от грязи. Если уж пришлось залезть в барабан, то нужно внимательно осмотреть его состояние, заодно осмотрев и колодки. В случае износа, их необходимо заменить.

• Если имела место течь цилиндра, то перед его установкой нужно тщательно очистить колодки от всех следов тормозной жидкости. Для этого можно использовать напильник или наждачную бумагу. Ни в коем случае нельзя использовать зачистные машинки, так как колодку можно серьёзно повредить.

• Барабан заднего тормоза с внутренней стороны тоже нужно очистить от грязи, ржавчины и обезжирить от следов «тормозухи». Если жидкость останется в барабане, то колодка будет скользить при работе. Только после тщательной очистки всех механизмов можно устанавливать новый цилиндр. Процедура сборки проходит в обратной последовательности разборки.

Прокачка

Обязательной процедурой после установки нового цилиндра является прокачка тормозов. Если это не сделать, то автомобиль будет тормозить весьма посредственно, так как в системе останется воздух.

Прокачиваем тормоза и доливаем жидкость в расширительный бачок.

Замена неисправного цилиндра тормозов

Схема замены в семействе ВАЗ практически одинакова для цилиндров обоих контуров с мелкими различиями.

Изначально нужно приготовить необходимые ключи и подходящие по размеру патрубков заглушки. Сняв колесо и открутив патрубки, для предотвращения утечки жидкости надеваем на них заглушки. Открутив соответствующие гайки, демонтируем старый цилиндр и на его место ставим новый, производя сборку в обратном порядке. Если после замены, сборки колеса мешают слишком разведенные колодки, можно подпилить концовки колодок, только не переусердствуйте, это может сказаться на работе ручного тормоза. После любых манипуляций с системой тормозов требуется ее прокачка согласно схеме.
