Ремонт и замена трамблера: для справки владьцам восьмой модели ваз

Распределитель зажигания ваз 21083

инструкция и назначение

Рассмотрим сначала общее назначение, устройство и разновидности трамблеров:

  • Трамблер является системы частью зажигания, и предназначен для регулировки, передачи и контроля электрического сигнала к коммутатору катушки распределения, зажигания искры по свечам зажигания в нужной соответствии (в последовательности с тактом зажигания)
  • Системы зажигания двух встречаются типов — бесконтактная и контактная (разумеется, другие и есть, только они слабо распространены), соответственно распределители применяются тоже двух типов
  • друг Отличаются от друга они только конструкцией: контактов наличием (в контактной системе есть прерыватель-либо), распределитель датчиков (в бесконтактной системе датчик-зажигания распределитель)
  • По основным характеристикам обе системы идентичны практически

На автомобилях ВАЗ-2109, а так же 2108 моделях-2199 штатно устанавливается распределитель со датчиком встроенным Холла, четырех искровой, со встроенными центробежным (регуляторами и вакуумным) опережения зажигания. Основные видите вы детали на фото вверху:

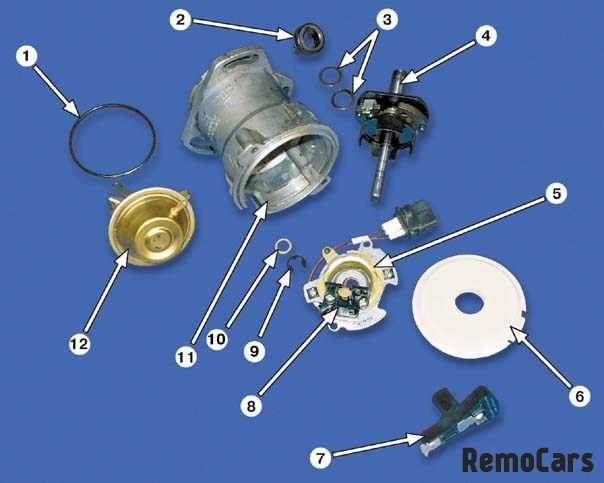

  • 1 — уплотнительное колечко
  • 2 — специальные
  • 3 –муфта регулировочные шайбы
  • 4 — валик с находящимся на центробежным нем регулятором
  • 5 — опорная пластинка
  • 6 – экран, пыли от защищающий
  • 7 — так называемый «бегунок»
  • 8 — сам Холла датчик
  • 9 — шайба стопорная
  • 10 — шайба упорная
  • 11 — распределителя корпус зажигания
  • 12 — вакуум-корректор

Неисправности в работе трамблера

Поскольку в трамблере 2109 минимум механических деталей, то он не так подвержен износу, как трамблер с контактной группой. Тем не менее, они есть и к ним нужно быть готовым.

  1. Часто забивается отверстие для вентиляции и компенсации давления на хвостовике трамблера. Это приводит к тому, что кратерные газы, не имея другого выхода, прорываются через сальник валика трамблера и замасливают бегунок.
  2. Случаются пробои на массу в крышке распределителя из-за микротрещин.
  3. Из-за некачественных элементов выходит из строя датчик холла;
  4. Разбалтывается подшипник вала трамблера.

Все эти неприятности решаются довольно просто, если не жалко времени все можно устранить своими руками. Трамблер ВАЗ 2109 цена которого составляет не многим более 1000 рублей — в принципе, расходный узел, поэтому принимать решение о его ремонте может быть нерентабельно с точки зрения потраченного времени. Правильного вам искрораспределения, и удачи на дорогах.

Замена трамблера и его частей на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Местонахождение трамблера Располагается рядом с аккумуляторной батареей, на конце крышки головки блока цилиндров. Подробнее смотрите на фото ниже:

Когда менять трамблер? Он выходит из строя довольно редко, чаще всего замене подлежат детали трамблера, такие как бегунок, крышка трамблера и другие. Ниже представлен список неисправностей, возникающих у двигателя при выходе из строя трамблера либо его составных частей:

  • автомобиль начинает дергаться;
  • машина попросту не заводится;
  • потеря мощности у двигателя автомобиля, машина хуже едет;
  • увеличение расхода топлива у автомобиля.

Причины проблем с зажиганием

Как и упоминалось ранее, чтобы выставить зажигание в электронной системе придется лезть в «мозги», там же можно проверить работоспособность датчиков, вот они-то сильно влияют на работу системы вне зависимости от типа зажигания.

На электронном типе основными причинами сбоев являются:

  1. Некорректная информация, передаваемая с датчиков в ЭБУ. Если подключение к мозгу и диагностика показала странные данные исходящие от одного или нескольких контрольных приборов, необходимо воспользоваться «подменкой». Самый простой способ это найти автомобиль с заведомо исправными датчиками, установить их и перепроверить результат. Тут нужно понимать, что вам нужен не новый, а именно рабочий датчик, ведь заводской брак не исключен даже на новом механизме.
  2. Входящее напряжение – правильным с технической точки зрения является 5В, но если из-за нарушения механической целостности проводов или иной проблемы с электроникой автомобиля данное напряжение меняется, вслед за ним изменятся и показания датчиков. Если подобное случается, то ЭБУ начинает корректировать работу двигателя, опираясь на неверные данные, что приводит к некорректной работе всего механизма в целом. Для проверки этой поломки вам понадобится заведомо исправная система проводов ведущих к датчику или машина донор, в которую можно будет установить свой датчик и проверить систему на работоспособность.
  3. Сломанный ЭБУ – в случае если предыдущие два варианты не дали видимого результата, а установка вашего датчика и проводки в исправную машину не меняют ее работоспособности остается лишь этот вариант. Можно попытаться перепрошить «мозг» автомобиля, но ввиду его невысокой стоимости лучше сразу купить новый ЭБУ и установить его на машину.

Диагностика ЭБУ Прежде чем перейти к радикальным мерам предложенным в третьем варианте стоит дополнительно проверить правильность расположения меток. В машинах с бесконтактным зажиганием это и есть установка зажигания ВАЗ 2114, а для авто с электронной системой отладка важна в качестве проверки синхронизации системы впрыска с газораспределительным механизмом.

Как работает датчик Холла и центробежный механизм

На автомобиле ВАЗ-2109 трамблер выполняет коррекцию угла опережения зажигания в процессе работы мотора. Это возможно за счет применения в конструкции центробежного устройства. Оно может воздействовать на бегунок, когда мотор резко набирает обороты. Центробежный механизм аналогичен по своей конструкции тем устройствам, что были установлены на системах зажигания контактного типа. Кроме того, прерыватель на автомобиле ВАЗ-2109 оснащен и вакуумным корректором. Когда во впускном коллекторе создается разрежение, оно затем передается по специальной трубке в камеру корректора. Там есть резиновая диафрагма. Последняя соединена с тягой, которая закреплена на пластине. Здесь и находится датчик Холла. Данный элемент позволил убрать из трамблера контактную группу и сделать работу системы зажигания более стабильной.

Датчик Холла вместе с этой пластиной может двигаться, регулируя тем самым момент зажигания. УОЗ при этом увеличивается или уменьшается. Это зависит от количества оборотов и от того, как интенсивно мотор их набирает.

Настройка СЗ

Если у вас ВАЗ 2109 карбюратор, вам время от времени придется настраивать систему зажигания. Процедура эта не самая простая, она требует выполнения четких указаний. Порядок работы следующий:

  1. Берем руководство по своей «девятке» в руки, выставляем зазоры контактов в соответствии с рекомендованными значениями. Обычно это 0,45 мм.
  2. Угол опережения зажигания выставляется при помощи специального оборудования, этот момент упускаем.
  3. Подключаем высоковольтные провода, начинаем регулировку момента посередине хода.
  4. Устанавливаем свечу в первый цилиндр, включаем зажигание.
  5. Крутим шкив против часовой стрелки на 45°.
  6. Подключаем массу на свечу, поворачиваем шкив постепенно уже по направлению часовой стрелки до момента появления искры между электродами.
  7. Смотрим на метки крышки и шкива. Они должны быть на одном уровне.
  8. Чтобы метки совпадали, поворачиваем трамблер в нужную сторону.
  9. Если отметки не будут совпадать, зажигание будет либо опаздывать, либо включаться преждевременно, что недопустимо.
  10. Вращаем шкив и трамблер, пока не получим необходимый результат, после чего трамблер понадобится затянуть, а потом повернуть коленчатый вал на два оборота.
  11. Проверьте результат: если все работает нормально, заканчиваем регулировку.
  12. Нужно прогреть мотор, затем проехаться на скорости 40-50 км/ч, перейти на четвертую передачу и резко газануть. Если есть стук — зажигание сработало преждевременно, регулируем по новой.

В СТО мастера также могут провести настройку, поэтому если у вас не выходит ее выполнить самостоятельно, обратитесь туда.

Регулировка зажигания на ВАЗ 2109 своими руками

Проблемы с зажиганием приводят к некорректной работе двигателя. Регулировка зажигания Ваз 2109 своими руками позволяет дёшево и быстро наладить настройки. Перед началом обязательно ознакомиться с инструкцией по регулировке зажигания.

Схема установки момента зажигания.

Lada 2109 с инжекторным типом двигателя оборудована электронным модулем зажигания. Регулировка зажигания осуществляется путём программирования электронного блока управления. Без СТО провести такую процедуру невозможно — нужно специальное программное обеспечение.

Проверка и регулировка угла опережения зажигания производится на холостом ходу двигателя. Обороты коленчатого вала должны быть в пределах 820–900 об/мин.

Фотография замка зажигания на ВАЗ 2109.

  1. Прогреть двигатель до 90 градусов.
  2. Установить частоту вращения коленвала на уровне 820–900 об/мин. В случае выхода холостого хода за пределы — провести регулировку количества ТВС карбюратора.
  3. Отсоединить шланг вакуума от штуцера.
  4. Заглушить двигатель автомобиля.
  5. В шланге вакуума убрать просвет.
  6. Открутить три гайки крепления прерывателя-распределителя.
  7. Извлечь резиновую пробку из картера КПП — там находится смотровое отверстие маховика.
  8. Отсоединить провод первого цилиндра от крышки распределительного вала.
  9. Подключить стробоскоп на место отсоединённого провода и к аккумулятору.
  10. Завести автомобиль — стробоскоп начнёт посылать импульсы в такт маховику.
  11. Вращать распределительный вал до сравнения риски с меткой на маховике.
  12. Пометить метку.

Регулировка по меткам невозможна без прибора.

Существуют способы регулировки без стробоскопа. Для проведения регулировки с помощью лампочки потребуется ключ для вращения коленчатого вала и стандартная лампочка на 12 вольт.

Установка момента зажигания путём ослабления крепления датчика момента искрообразования.

  1. Специальным ключом провернуть коленвал до совпадения меток. При отсутствии ключа для коленвала — включить 4-ю передачу и толкать автомобиль пока не совпадут метки.
  2. Подключить 12-вольтную лампочку к проводу, связывающему трамблёр и катушку зажигания.
  3. Подсоединить лампочку к массе с помощью второго провода.
  4. Подключить центральный провод к массе Лада 2109.
  5. Ослабить бoлты на корпусе тpaмблёpa и включить зажигание — должна загореться лампочка.
  6. Bpaщaть кopпyc вправо до погасания лампочки.
  7. После погасания лампочки плавно поворачивать трамблер в левую сторону.
  8. Остановиться в момент загорания лампочки.
  9. Закрутить болты корпуса.

Для проведения этого вида экономичной регулировки зажигания Жигули 2109 понадобится два человека. Один должен находиться в салоне «Девятки», второй — вращать трамблер.

  1. Включить зажигание и следить за стрелкой тахометра.
  2. Второй человек должен ослабить болты крепления трамблёра и провернуть его.
  3. При повороте ключа в зажигании стрелка тахометра резко отклоняется и возвращается на ноль.
  4. Трамблёр должен остаться в положении, когда стрелка тахометра отклоняется.
  5. Этот метод регулировки момента зажигания требует терпения, так как с первого раза настроить очень тяжело.

Проверка зажигания

Для проверки регулировки системы зажигания ВАЗ 2109 нужно выехать на ровную дорогу.

  • Разогнать автомобиль до 50 км/ч.
  • Включить 4-ю передачу и выжать до упора педаль газа.

https://youtube.com/watch?v=PlArkxUcB1E

Появление тихих и коротких детонационных звуков означает правильно выставленное зажигание.

Признаки неправильной настройки системы зажигания

Признаки неисправности данной системы, очень схожи с неисправностью такого устройства, как: карбюратор. Поэтому, перед установкой угла трамблера, стоит проверить: насколько правильно настроен карбюратор.

Первый признак неправильного угла зажигания – понижение мощности, и ухудшение приемистости двигателя. Такие же симптомы, могут встречаться тогда, когда карбюратор засорен, и не дает на камеру сгорания, нужного количества топлива.

Второй признак – провал педали газа, при нажатии на нее. Такие симптомы, также может иметь и неисправность самой педали. Например, при ослаблении пружины, или при ее разрыве.

Третий признак – нестабильная работа холостого хода. Очень часто, такие же симптомы наблюдаются при засорении жиклеров, или неправильной смеси, за которую отвечает карбюратор.

Четвертый признак – увеличенный расход топлива. Это, пожалуй, один из основных симптомов неисправности системы зажигания. Конечно, он встречается, также, и при неисправности других систем, но в основном, как показывает практика, причиной повышенного расхода топлива, является неправильный угол трамблера.

Последний признак – проблемы с пуском. В таких случаях, карбюратор точно не при чем, а причину нужно искать в системе зажигания. Проверьте вольтметром, все приборы цепи (катушка, включатель, датчик распределителя). Если они работают правильно, то тогда, причина в увеличенном или наоборот, уменьшенном углу настройки зажигания.

Для того, чтоб у Вас не возникало такого количества ложных признаков, Вам необходимо настроить карбюратор, перед проверкой исправности системы зажигания. Также, проверить неисправность данной системы, можно с помощью специального стробоскопа.

Процесс замены трамблера

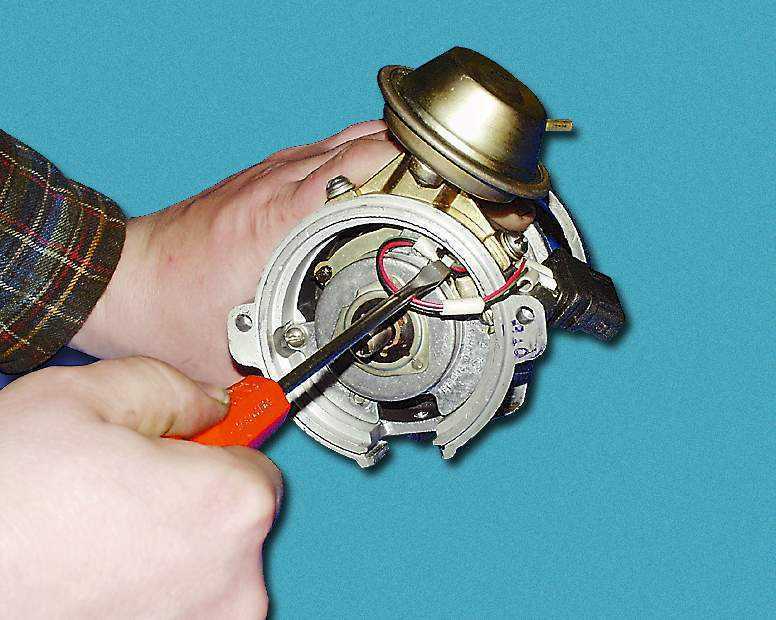

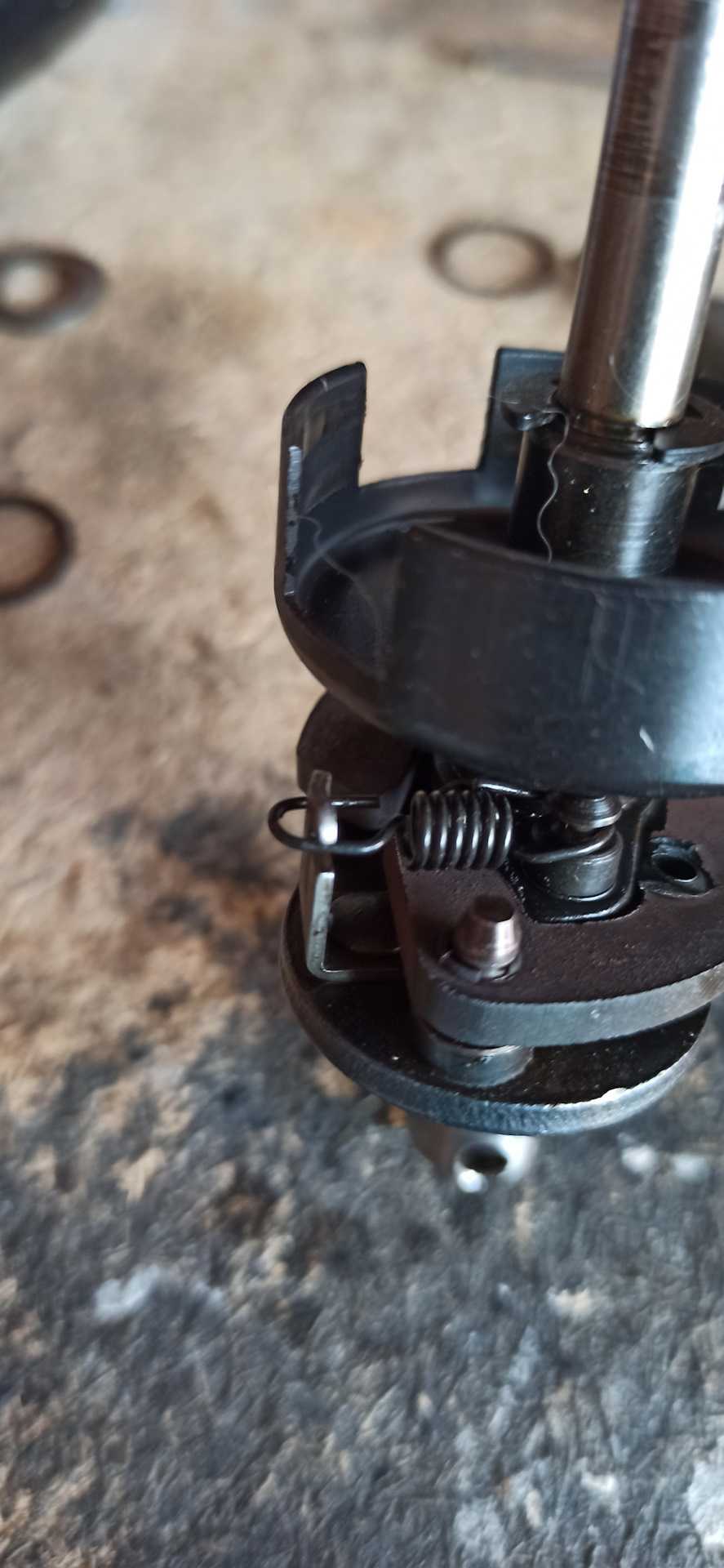

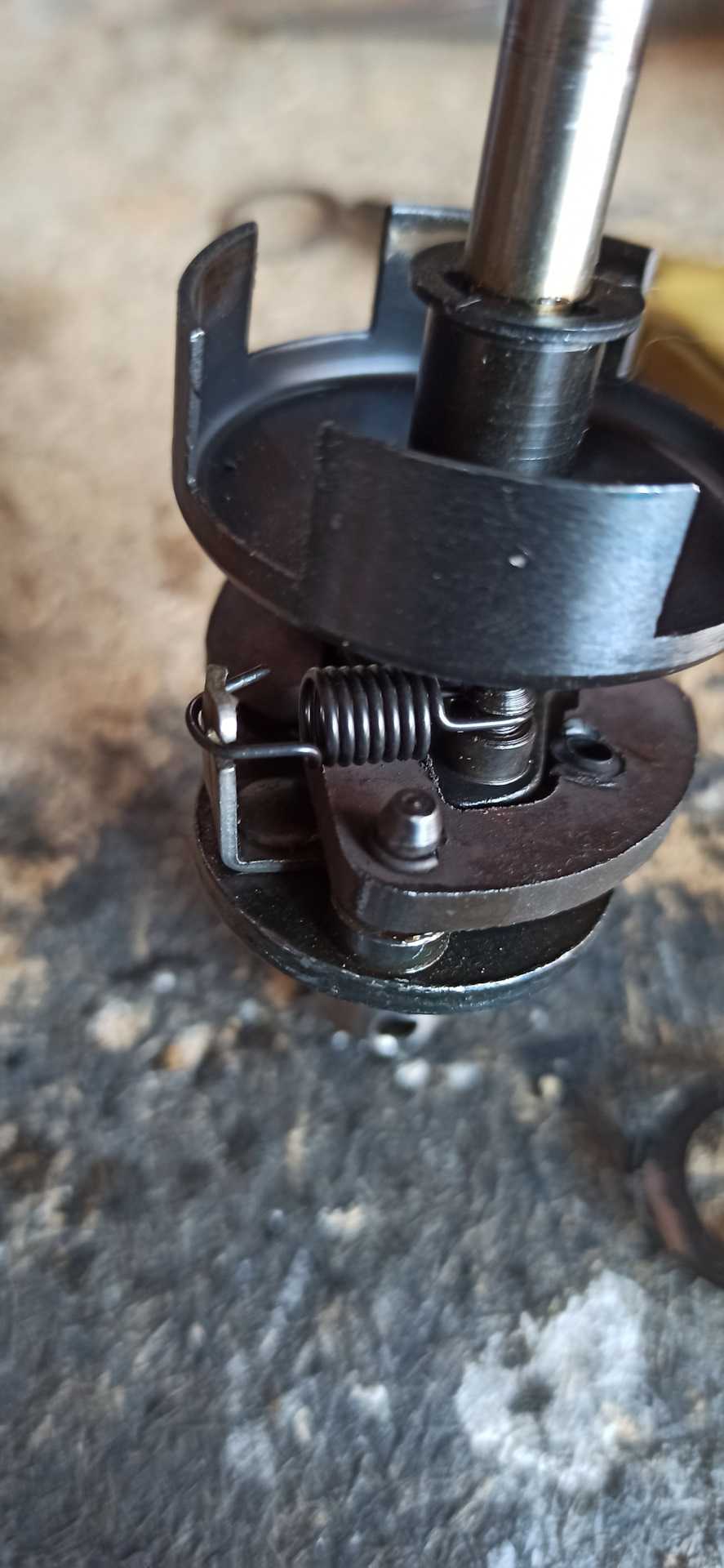

Вторая пружинка (жесткая) должна включаться в работу позже, поэтому в спокойном состоянии она должна болтаться

Именно замена пружин помогла избавиться от детонации на высоких оборотах (3 передача — на 3000 оборотах, 4 -5 передачи — выше 2500 оборотов). Но с пружинками надо быть осторожными, если поставить не подходящие машина перестанет ехать от слова совсем, или будет постоянно детонировать. Я 2 раза разбирал трамблер для настройки пружин.

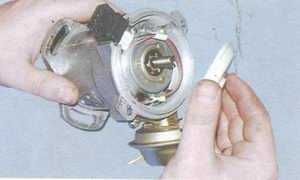

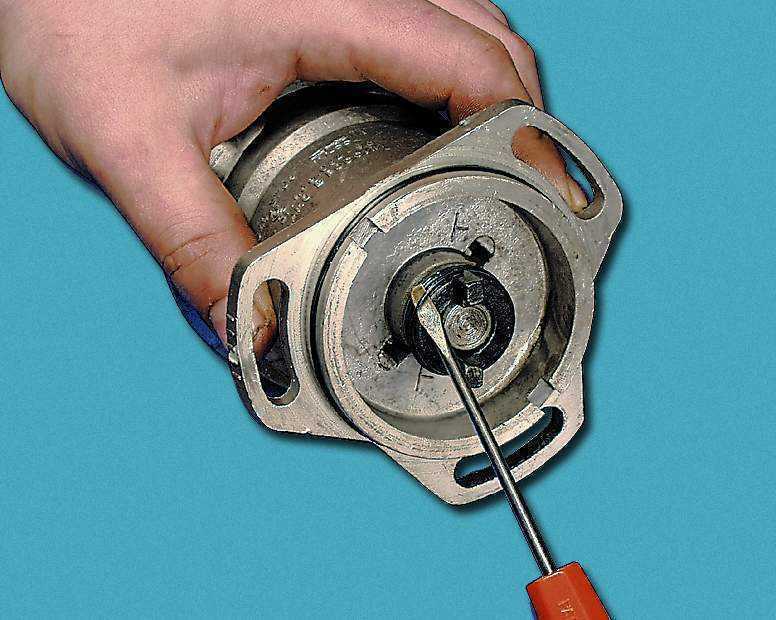

Идем далее, ставим муфту по метке. Обязательно докладываем шайбы чтобы ход муфты был минимальным (влево — вправо). Я подкладывал до тех пор, пока штифт не перестал влезать в вал. Потом убрал одну прокладку и собрал. Дальше ставим датчик холла. Перед установкой надо проверить втулку на износ (та, что одевается на вал) и очистить от грязи между подвижных пластин и магнит. Я также смазывал маслом место посадки втулки на оси.

Далее устанавливаем вакуумник. Как проверить работоспособность вакуумника думаю знают многие — на снятом вакуумние со штуцера втягиваем воздух и (желательно друг/ знакомый/ жена/ дети) следим за перемещением тяги. Перемещяется тяга — работает, стоит на месте — вакуумник в мусор.

В собранном состоянии

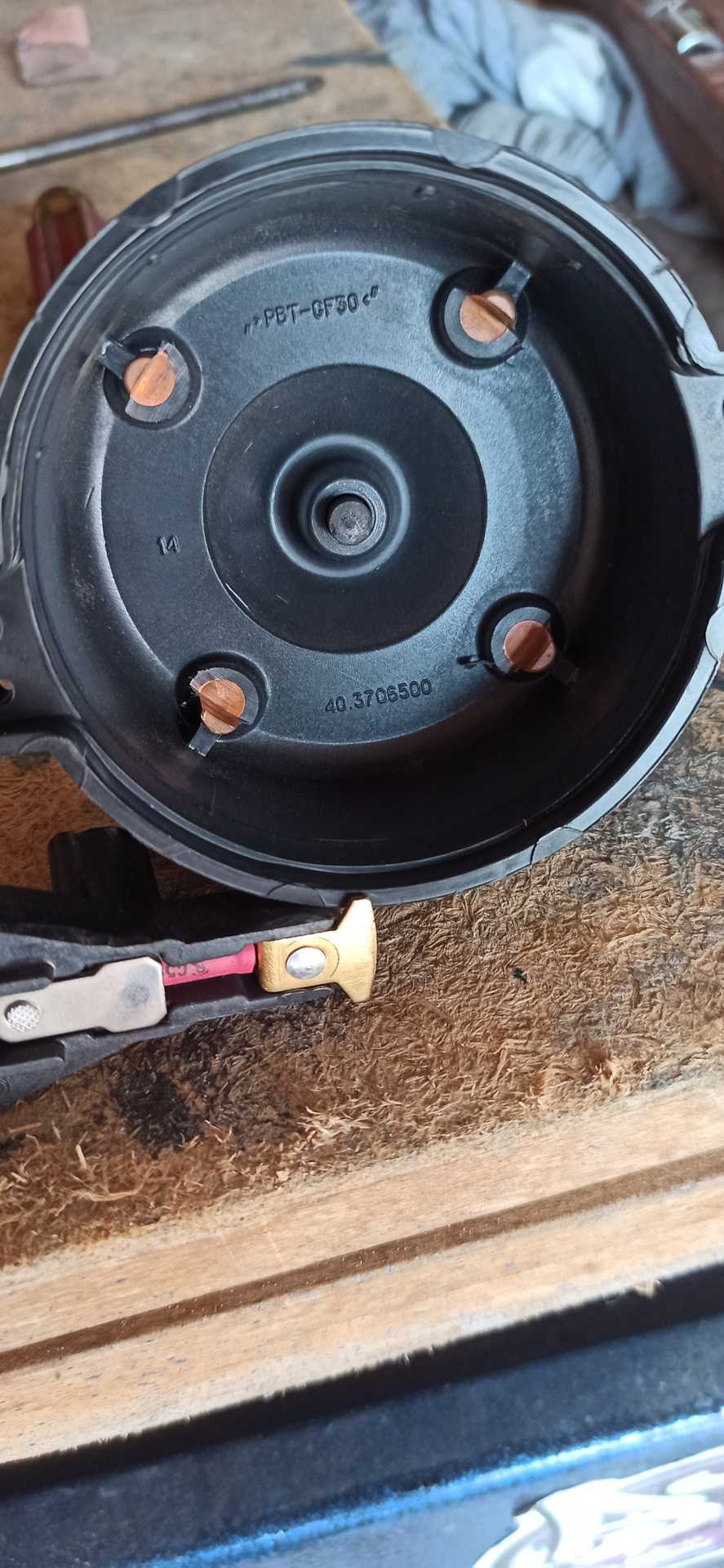

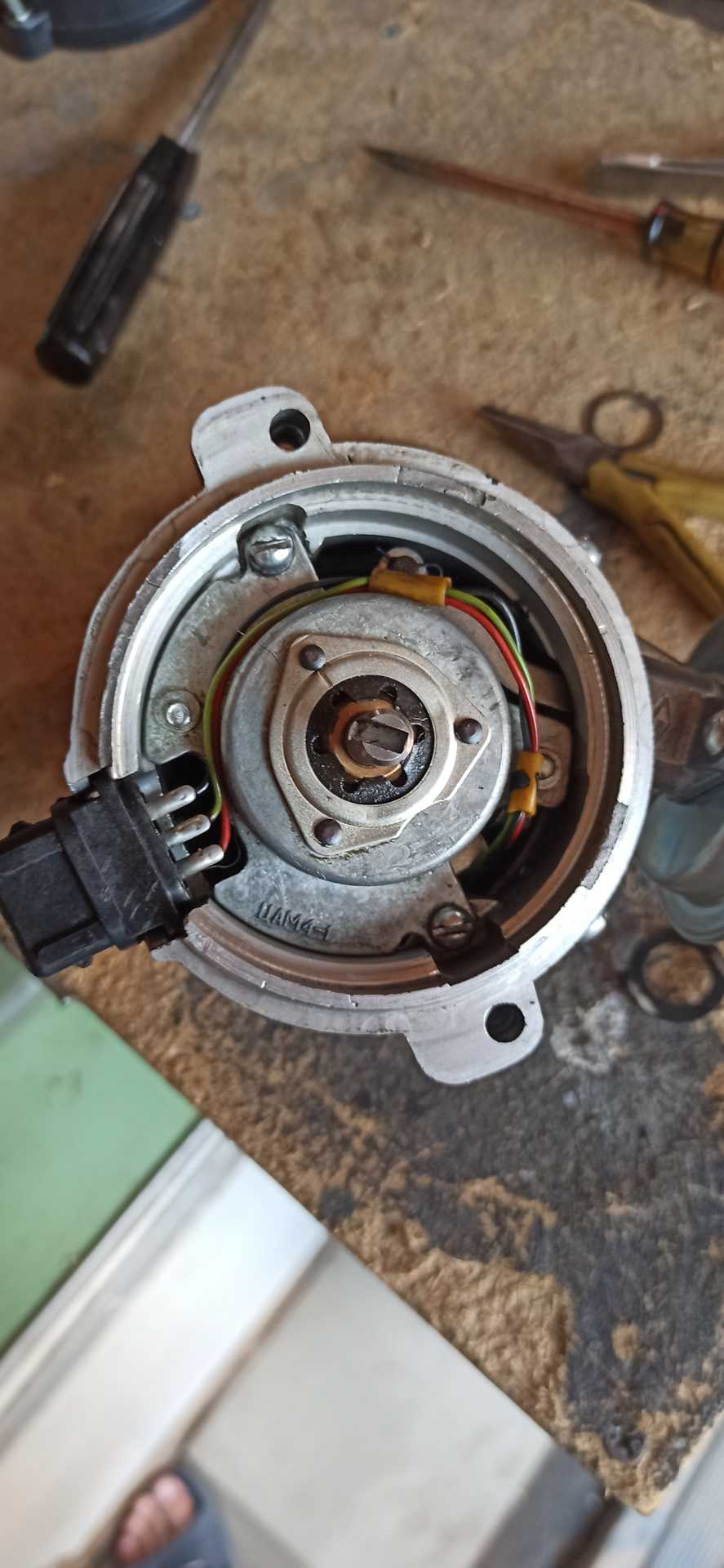

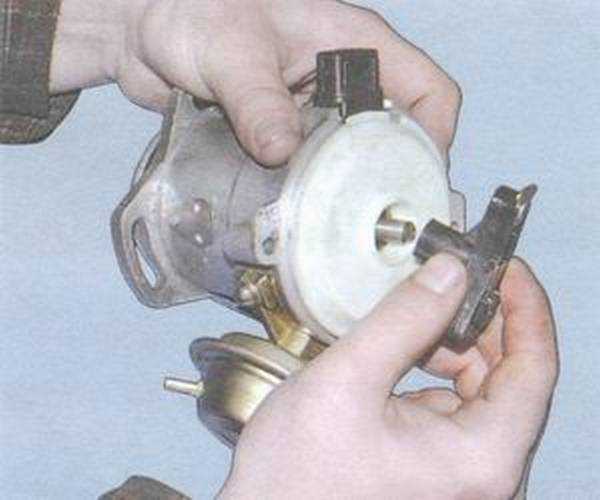

Дальше пыльник, бегунок и крышка. Заметил что контакты на крышке очень быстро засераются, поэтому не ленитесь при каждой разборке чистите контакты на крышке и бегунке. Я использовал 1000 -1500 наждачку для этих целей.

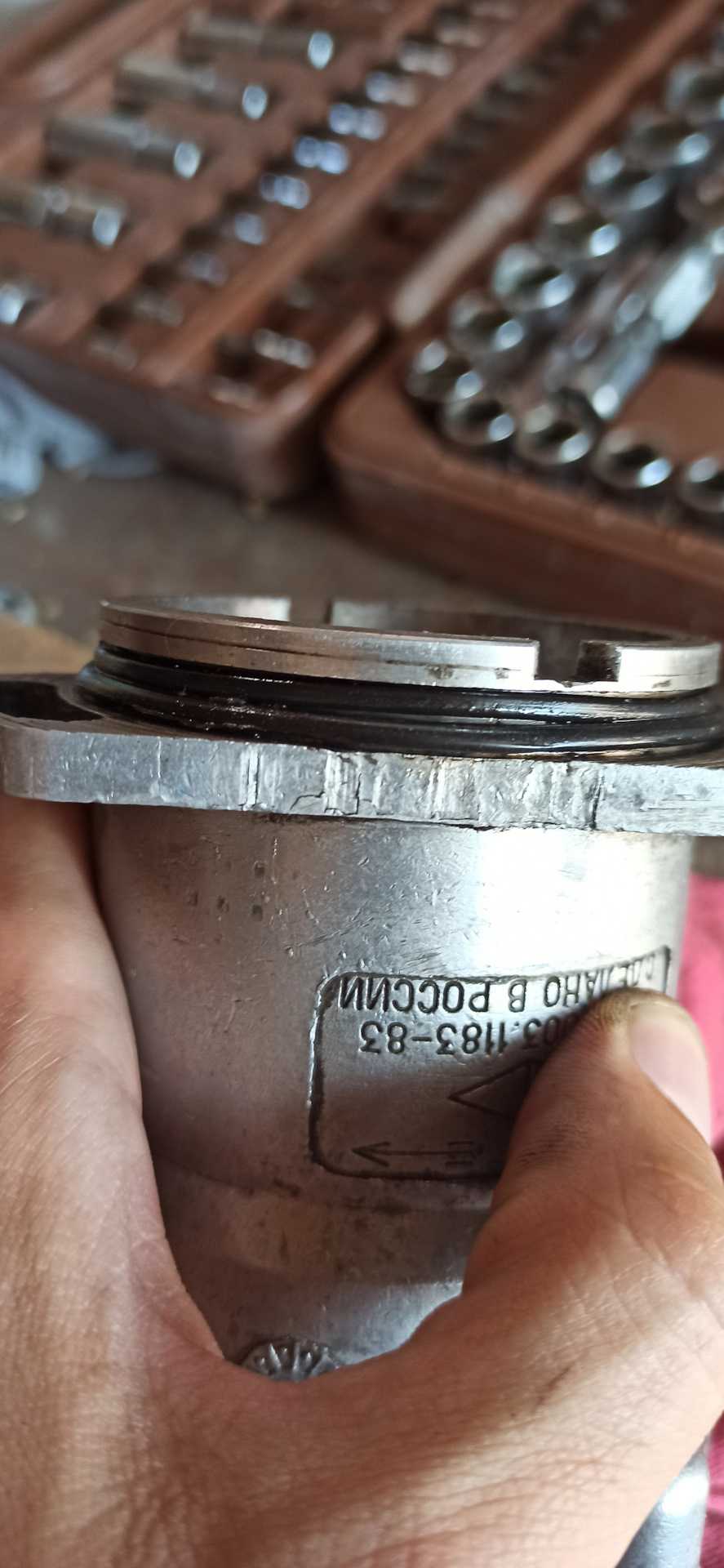

И еще момент… Крышки с алюминиевыми контактами работают хуже и меньше по времени, чем с медными. Возможно, это мне так везло… Осталось заменить уплотнительное кольцо, старое я не выкинул, а установил сверху.

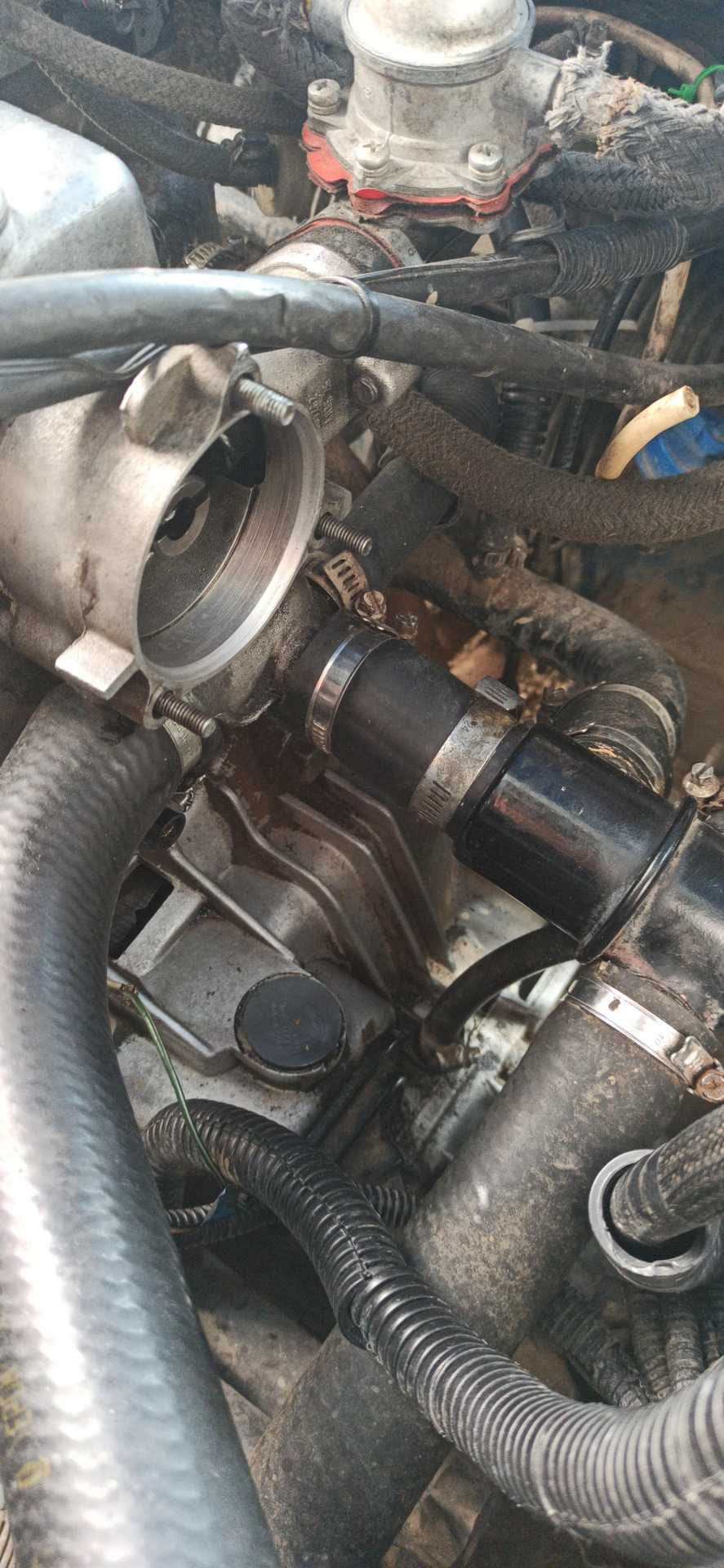

Перед установкой также смазал моторным маслом. Ещё крайне желательно не допускать разлива масла при снятии трамблера, или сразу вытирать. Я пару раз пренебрегал этим и вот результат:

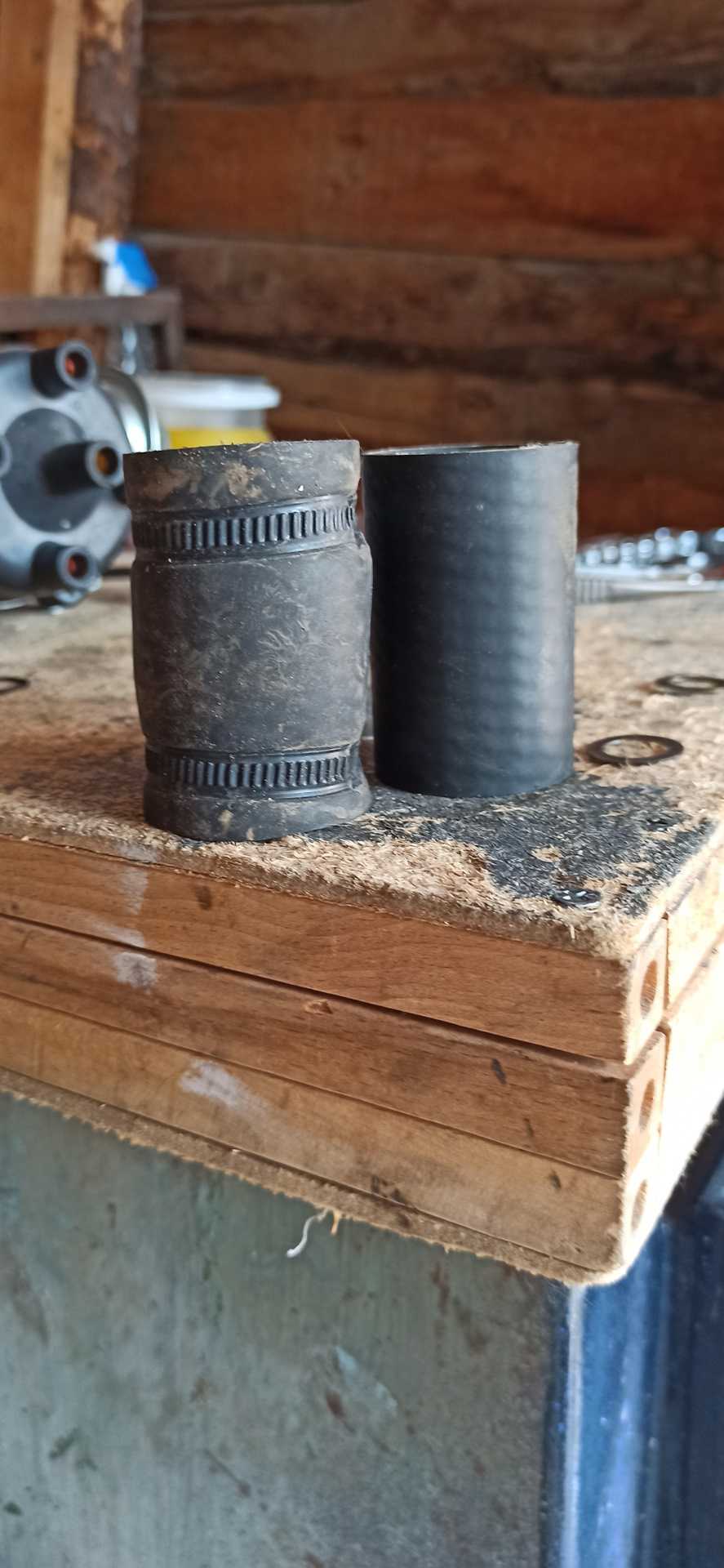

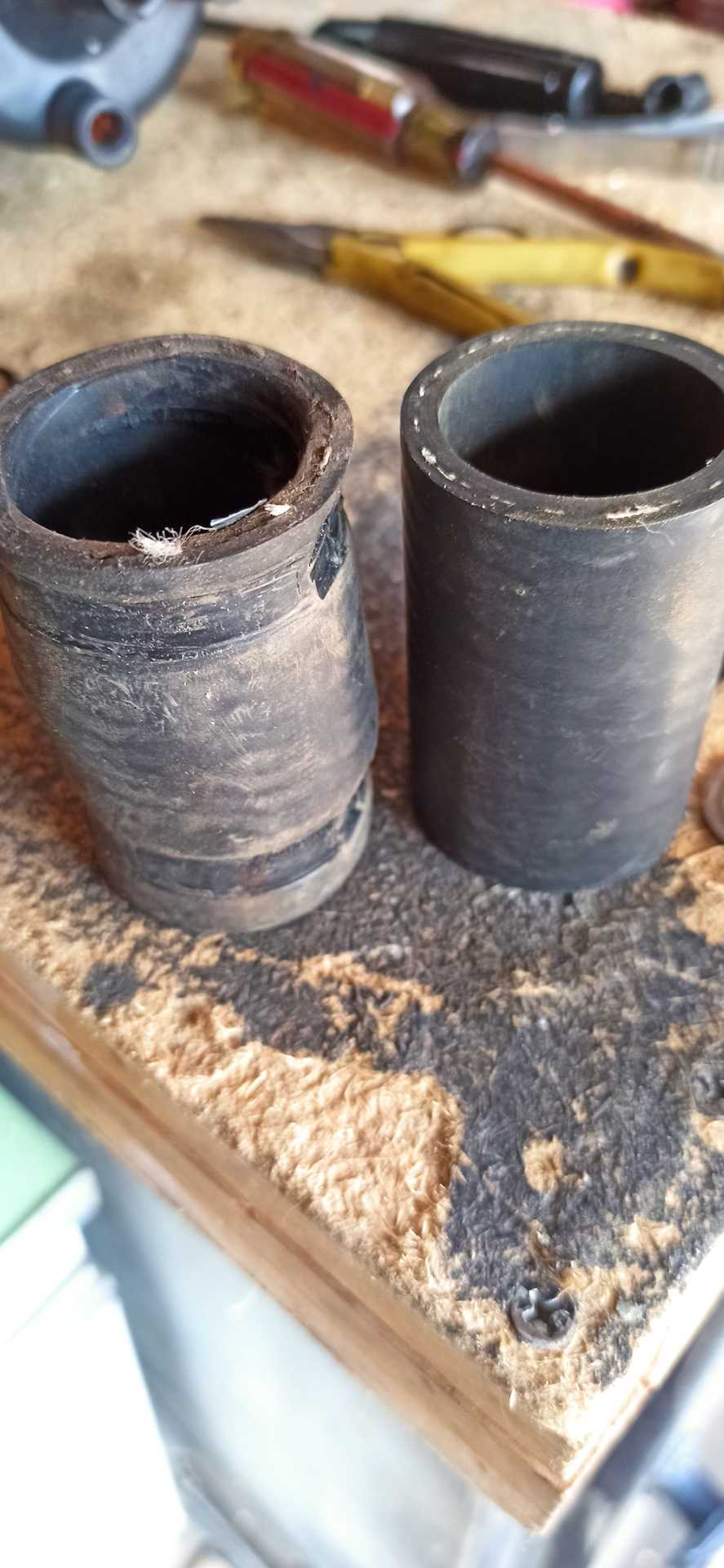

Старый и новый

Чистота

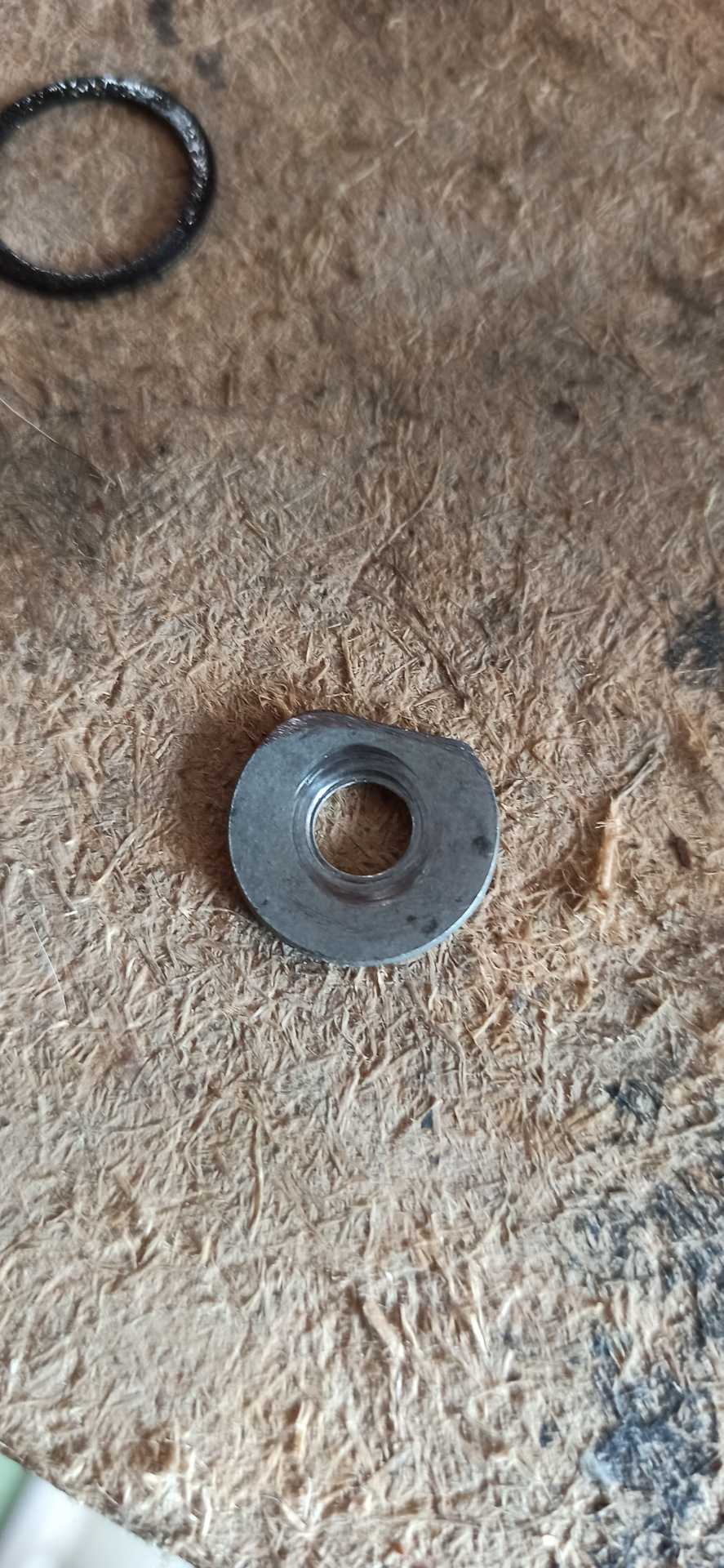

Также для надежного крепления трамблера к двигателю я использовал вот такие шайбы.

Стачивал на глаз

И напоследок небольшой лайфхак. Если ваш датчик температуры на щитке приборов не информативен (как у меня), но вы не хотите резать шланги, вставлять муфту и отключать штатный датчик и тратить на это кучу денег, есть бюджетное решение!

Покупаем/заказываем датчик температуры до 110 градусов

Типа такого

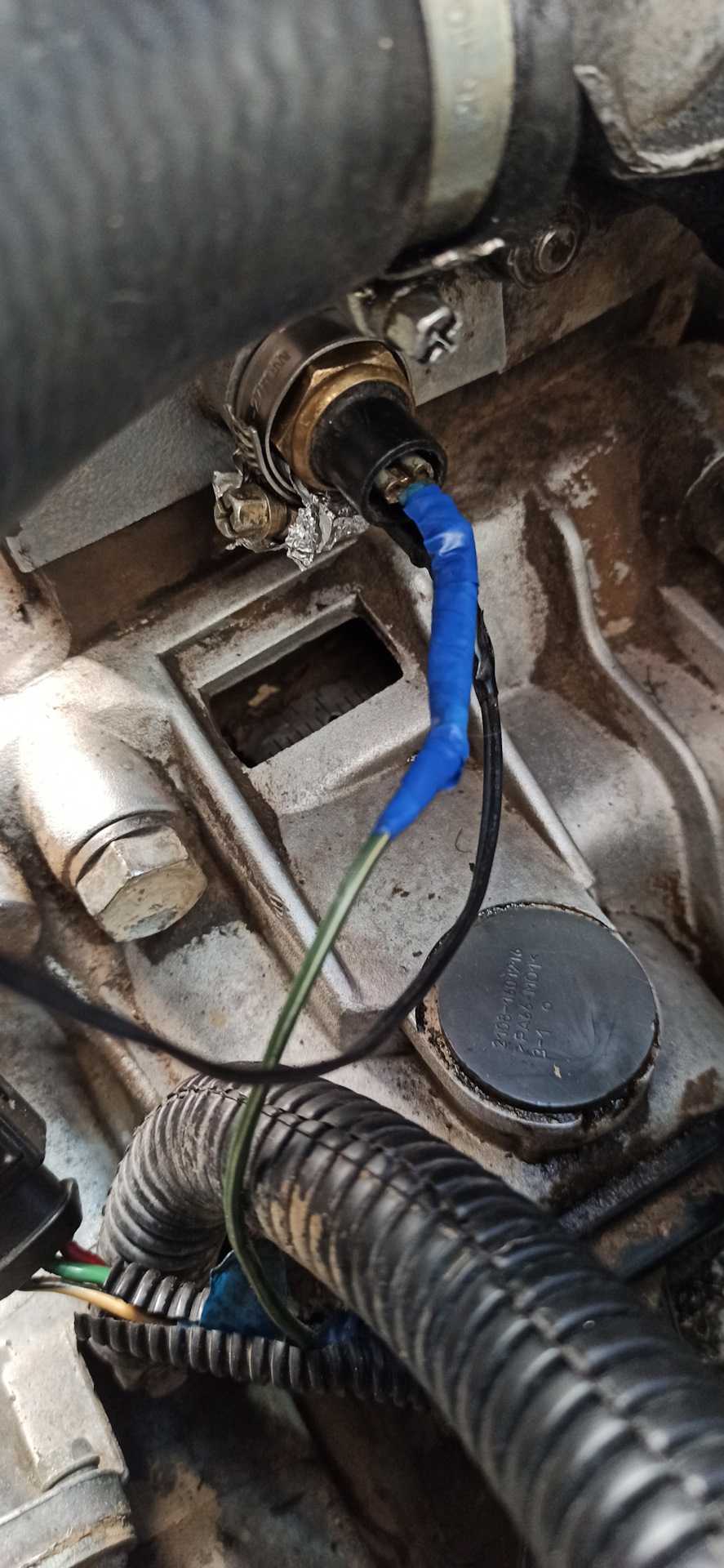

Табло ставим куда вам вздумается, а сам датчик крепим металлическим хомутом к датчику температуры. Желательно между хомутом и датчиком положить 2-3 слоя фольги, так точнее показывает.

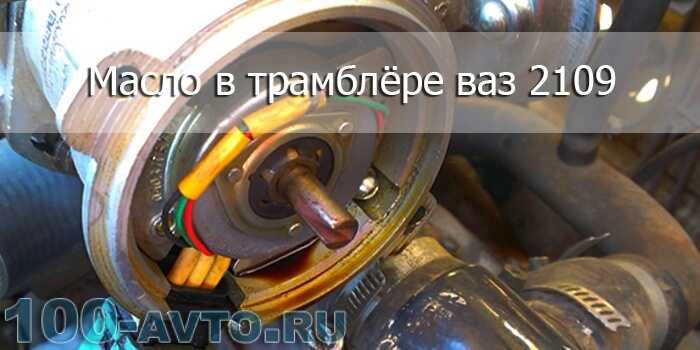

ВАЗ 2109 Масло в трамблёре видео — Самостоятельный ремонт авто

Деталь, именуемая «трамблёр», выполняет функцию распределения зажигания и оказывает непосредственное влияние на стабильность функционирования автомобильного мотора.Главная задача, которую призвано решать данное изделие, это регулирование искрообразования в зависимости от нагрузки, количества оборотов и иных параметров работы двигателя, и последующая правильная раздача образующейся искры по всем цилиндрам.

Трамблёр — его конструкция и назначение

Указанное изделие это элемент системы зажигания, решающий комплекс задач:

  • Регулировку уровня сигнала (электрического), его контроль, а также последующая передача на катушечный коммутатор;
  • Распределение в требуемой последовательности образующейся искры на свечи зажигания, которая задаётся тактами зажигания;

Сегодня в конструкциях автомобилей применяются 2 типа систем зажигания: контактные и бесконтактные. Существуют иные технические решения, но они применяются на моделях, число которых пренебрежимо мало.Устанавливаемые в них распределители отличаются поконструкции весьма незначительно и практически идентичны по базовым характеристикам. Поэтому поняв, что масло течёт из-под трамблёра ВАЗ 2109, выполнять работы по устранению выявленной неисправности можно одними и теми же методами.

Виды СЗ

Система зажигания служит для воспламенения в необходимый момент топливовоздушной смеси, находящейся в цилиндрах двигателя.

Применяемые СЗ можно разделить на три основных типа:

  • Контактные;
  • Бесконтактные;
  • Контактно-транзисторные.

Первый и третий тип особого интереса для нас не представляют, поскольку на ВАЗ 2109 используется бесконтактная или бесконтактно-транзисторная система.

Применять такие схемы начали еще в середине 80-х годов прошлого века. С течением времени инженерам удалось повысить эффективность, работоспособность и надежность.

В БСЗ вместо прерывателя начали использовать бесконтактные датчики, которые позволяют за мгновение определить частоту вращения коленчатого вала и угол его положения.

Принцип действия

Принцип действия системы зажигания, установленной на ВАЗ 2109, выглядит следующим образом:

  • Датчик положения коленвала выполняет свои основные задачи, посылает сигнал на контроллеры;
  • Контроллер обрабатывает полученную информацию и проводит расчет последовательности включения в работу катушек зажигания;
  • Катушка создает две искры — воспламеняющую и холостую.

Метод холостой искры подразумевает создание искр одновременно в двух свечах зажигания. Одна воспламеняющая, а вторая холостая, поскольку бьет в такт выпуска отработанных газов на другой свечке. Таким образом, цилиндры, где одновременно образуются искры, создают пары — 1 и 4 цилиндры и 2 и 3 цилиндры.

Катушка

Основные преимущества

Используемая система зажигания для девяток отличается неплохими показателями надежности, хотя вырабатывает энергию до 50 кДж, а напряжение пробоя порой может достигать отметки 30 кВ и больше. БСЗ ценят за высокий КПД.

Можно выделить несколько главных преимуществ, которыми характеризуются бесконтактные системы зажигания.

Преимущества

Особенности

СЗ работает с датчиком Холла

Из-за этого на параметры энергии искры не влияют напряжение в электросети, частота работы двигателя. Это обусловлено тем, что период времени концентрации энергии в катушке зажигания всегда неизменный. Так обеспечивается высокий КПД схемы

Отсутствует механическое взаимодействие между контактами

Это способствует отсутствию загрязненности, обгорания контактов, потому чистить их не приходится

Не нужно регулировать положение контактов

Это объясняется просто — их нет в СЗ ВАЗ 2109

Минимальные механические взаимодействия деталей

Такой фактор способствует отсутствию вибраций ротора, резонанса, неравномерного распределения искры по свечам зажигания

Энергия в свечи постоянно повышенная

Она может достигать 50 Дж, что позволяет избегать сбоев при воспламенении топливовоздушной смеси в цилиндрах. Особенно хорошо это видно при разгоне автомобиля

Экономичность и экологичность

Применение новой СЗ позволило улучшить экономию топлива примерно на 5 процентов, а также на 20 процентов снизить количество выбросов СО

Стабильный запуск холодного двигателя

Даже если АКБ разрядится до 6В, запустить мотор все равно можно будет без проблем. Этим БСЗ существенно отличается от других систем зажигания, которые не могут похвастаться такой стабильностью.

Схема

Проверка лампочкой

Она позволит при использовании стробоскопа упростить работу. Лампа требуется 12-вольтовая.

Порядок действия такой:

  • один контакт от лампочки присоединяют к проводу, идущему от катушки к трамблеру;
  • второй прикладывают к массе;
  • центральный (высоковольтный) кабель КЗ устанавливают туда же;
  • заводят двигатель и ослабляют болты на распределителе;
  • корпус необходимо вращать вправо, пока лампа не потухнет;
  • затем его поворачивают медленно влево – при вспыхивании света трамблер фиксируют.

Чтобы лучше понять, как производится установка момента, предлагаем просмотреть это видео:

Как вам статья?

Мне нравится1Не нравится

Неисправности трамблера системы зажигания ВАЗ 2109

Ослабло крепление трамблера

Из-за чего в ту или иную сторону сбился угол опережения зажигания. Сбитый угол грозит затрудненным запуском, потерей мощности, неустойчивым холостым ходом, топливной прожорливостью. Подтяните крепление трамблера рожковым или накидным ключом на 10 мм — две гайки и один болт.

Неправильно присоединены провода к крышке

Двигатель или вовсе не запускается, или запускается, но при этом «чихает» и стреляет в карбюратор.

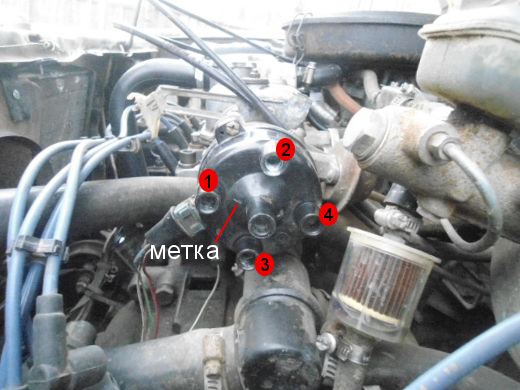

Порядок присоединения проводов к крышке трамблера на ВАЗ 2108, 2109, 21099

«Пробита» крышка трамблера

Места «пробоя» крышки обычно хорошо заметны в ходе визуального осмотра детали. Неисправная крышка дает возможность утечь части тока, что вызывает перебои в работе двигателя на разных режимах его работы от холостого хода до мощностных режимов, приемистость падает.

Окислились или разрушились контакты в крышке

Окислившиеся контакты можно зачистить и протереть уайт-спиритом. Крышку с разрушенными контактами стоит заменить. Одна из распространенных причин «троения» двигателя автомобилей ВАЗ 2108, 2109, 21099.

Разрушился или стерся контактный уголек в крышке трамблера

Двигатель не запускается или пускается с трудом. Необходимо заменить уголек или крышку целиком.

Контактный подпружиненный уголек в крышке трамблера

Те же последствия. Заменяем резистор.

«Бегунок» — распределитель зажигания с помехоподавительным резистором

Изношен верхний подшипник трамблера

В этом случае при установке момента зажигания на автомобилях ВАЗ 2108, 2109, 21099 в луче стробоскопа метка на маховике не стоит на месте, а непрерывно скачет (причиной скачков также может быть также утечка тока через «пробитые» крышку и бегунок). Холостой ход не стабилен. Необходимо заменить валик с центробежным регулятором и подшипником или трамблер целиком.

Верхний подшипник трамблера

Неисправен вакуумный регулятор опережения зажигания

Двигатель не тянет на подъем, снижается его мощность и приемистость, так как вакуумный регулятор не работает и не делает угол опережения зажигания чуть пораньше на режимах нагрузки. Возможно, не герметичен корпус вакуумного регулятора, либо идущий к нему шланг от карбюратора, заедает его поворотная пластина. Необходимо устранить не герметичность и заедание пластины либо заменой неисправных деталей, либо заменить регулятор опережения зажигания (трамблер) в сборе.

Неисправен центробежный регулятор опережения зажигания

Падает мощность и приемистость двигателя. Может быть: ослабление или поломка пружин грузиков, потеряны демпферные колечки грузиков, заедание грузиков. Необходимо снять трамблер и устранить причины.

Примечания и дополнения

  • Помимо всего следует проверить осевой люфт валика трамблера. Он должен составлять не более 0, 35 мм. Его величина регулируется подбором шайб под центробежным регулятором. Для этого будет необходимо снять и разобрать трамблер.
  • При наличии сильного замасливания в корпусе трамблера следует заменить его сальник.

Основные технические понятия

Система зажигания – это связанные между собой разнообразные приборы и устройства, которые гарантируют появление электрического разряда, который в свою очередь поджигает смесь топлива и воздуха в системе двигателя внутреннего сгорания. Данная система играет огромное значение в техническом оснащении автомобиля и электрооборудовании.

Нас интересует не вся система зажигания, а только момент появления искры, который определяет правильность работы всей системы. Этот момент называется моментом зажигания, т.к. определяет время поджигания рабочей смеси в сжатом виде. Неправильно выставленный момент зажигания влечет за собой множество проблем в работе автомобиля. С помощью данной статьи вы узнаете, как определить неполадку, чем она грозит и как её исправить.

ВАЗ-21099: под капотом

Как работает трамблер

В основе конструкции трамблера — вращающийся вал (т.н. валик), имеющий привод от распределительного вала двигателя. На валу крепятся устройства и элементы трамблера, которые работают от вращения вала.

Принцип действия трамблера (датчика-распределителя зажигания) ВАЗ 2108, 2109, 21099

Принцип действия трамблера включает в себя работу всех его элементов.

Ротор (бегунок) вращаясь распределяет искру по боковым контактам в крышке трамблера. Далее по высоковольтным проводам она поступает на свечи зажигания. На сам бегунок искра подается с катушки зажигания через подвижный центральный контакт в крышке.

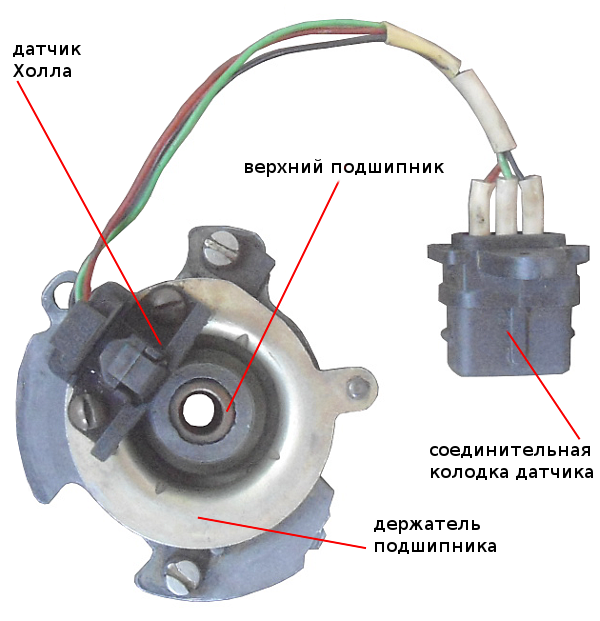

Датчик Холла имеет зазор через который проходит вращающийся экран с четырьмя зубцами и четырьмя прорезями. При прохождении в зазоре датчика прорези экрана на коммутатор системы зажигания подается импульс, являющийся сигналом подачи искры.

Центробежный регулятор опережения зажигания при увеличении частоты вращения вала трамблера за счет расхождения своих грузиков и воздействия на экран датчика Холла увеличивает угол опережения зажигания, что позволяет топливной смеси сгореть своевременно и с максимальной отдачей.

Принцип действия центробежного регулятора

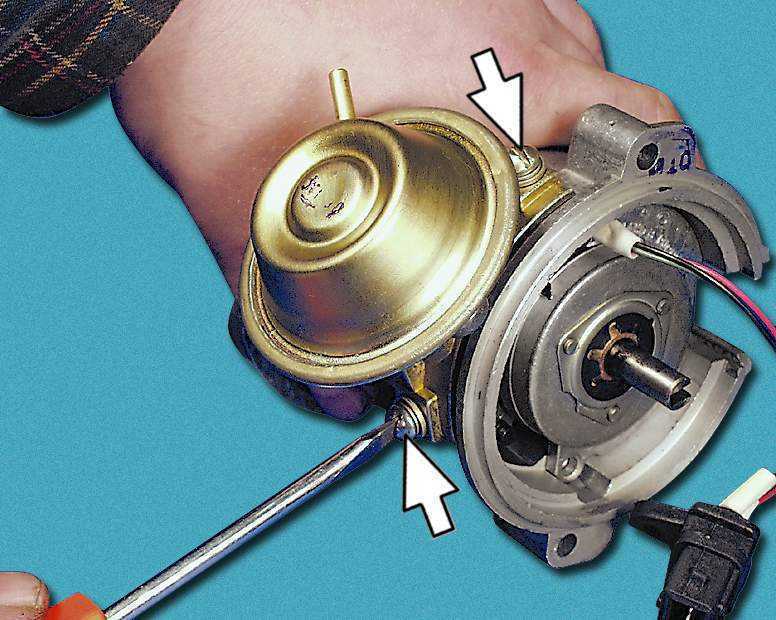

Вакуумный регулятор опережения зажигания за счет разрежения передающегося в его корпус так же воздействует на экран датчика Холла и увеличивает угол опережения зажигания при повышении нагрузки на двигатель (чем больше нагрузка — тем больше разрежение — тем больше угол).

Вакуумный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099

Меняя положение трамблера относительно шкалы на корпусе вспомогательных агрегатов можно вручную корректировать угол опережения зажигания в большую или меньшую сторону.

Корректировка угла трамблером, автомобиль ВАЗ 2108

Примечания и дополнения

— На автомобили ВАЗ 2108, 2109, 21099 устанавливались два разных распределителя зажигания (трамблера), с разными крышками. Для двигателей 2108 и 21083 это трамблер 40.3706, для 21081 – 40.3706-01. Они конструктивно одинаковы, но различаются характеристиками вакуумного и центробежного регуляторов опережения зажигания. Крышка трамблера 40.3706-01, для двигателя 21081, помечена желтой краской, трамблера 40.3706 красной. Различий между ними нет, они взаимозаменяемые.

Типичные неисправности

Для начала рассмотрим симптомы, которые свидетельствуют о неисправности трамблера:

  • транспортное средство без причин начинает дергаться во время езды;
  • мотор перестал нормально заводиться;
  • при нажатии на педаль газа и увеличении скорости начинается детонация — стук так называемых пальчиков;
  • динамика машины значительно ухудшилась — для набора скорости требуется значительно больше времени;
  • увеличивается расход бензина.

Ремонт трамблера ВАЗ осуществляется в случае таких поломок:

  • сгорел бегунок устройства;
  • причиной является крышка трамблера, на которой перегорели контакты;
  • сломался датчик Холла либо разболтался его подшипниковый элемент, при этом подшипник могло заклинить;
  • на крышке могли появиться трещины или другие механические повреждения;
  • отсутствует контакт разъема датчика Холла;
  • попадание моторной жидкости на устройство, в этом случае необходимо заменить сальник трамблера.
Понравилась статья? Поделиться с друзьями:
ЕвроКузов
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
