Замена трамблёра на ваз 2101-ваз 2107

Обслуживание распределителя контактного типа

Чтобы самостоятельно производить ремонт трамблёра, необходимо понимать его устройство и назначение всех деталей. Алгоритм работы механического распределителя выглядит следующим образом:

По факту через распределитель проходит 2 электрических цепи — низкого и высокого напряжения. Первая периодически разрывается контактной группой, вторая переключается на камеры сгорания разных цилиндров.

Теперь стоит рассмотреть функции мелких деталей, из которых состоит трамблёр:

Камера нового октан-корректора соединена трубкой с карбюратором, тяга подключена к подвижной пластине, где расположены контакты прерывателя. Величина вакуума и амплитуда срабатывания мембраны зависит от угла открытия дроссельных заслонок, то есть, от текущей нагрузки на силовой агрегат.

Ремонт распределителя

Починка трамблёра – процедура довольно-таки сложная, требующая от ремонтника знания устройства узла и электроники в целом. Сложность конструкции распределителя, непростая схема подключения и отсутствие у автомобилистов образования электрика практически до нуля снижают возможность его собственноручного ремонта. Именно основываясь на этом, гаражные мастера нередко отдают предпочтение полной замене неисправного трамблёра.

Зачастую подобный подход вполне обоснован, так как существенно экономит время автомобилистов. Однако, решаясь на замену трамблёра, требуется:

Допустим, необходимость установки нового трамблёра подтверждена. В такой ситуации вполне целесообразно сэкономить некоторую часть средств и провести замену самостоятельно. Для организации ремонта понадобятся:

Порядок ремонта следующий:

В целом, особых сложностей в монтаже нового распределителя нет. Гораздо сложней понять то, как проверить трамблёр на ту или иную неисправность, ибо для этого требуется заметно больше знаний, чем требуется для реализации описанного выше процесса.

Принцип работы бесконтактной системы зажигания

Установка трамблёра ГАЗ 53 бесконтактной системы зажигания аналогична. Трамблер представляет собой генератор. Который создает импульсы. На валу трамблера расположен постоянный магнит поле которого через восемь кулачков действует на обмотки статора. В результате образуются восемь импульсов. В момент сжатия поршнем топлива. Эти импульсы передаются на коммутатор. Он в свою очередь уже управляет током проходящим через катушку зажигания.

Эта система конечно. Более надёжная чем контактная. Нет необходимости чистить контакты и проверять постоянно величину зазора. Но плане аварийных моментов конечно уже доехать на лампочке вместо конденсатора, Как на контактной системе уже не получится. Пропала искра либо нет где то контакта либо сгорел коммутатор. Запасной надо всегда иметь в машине. Здесь очень интересно можно проверить Трамблер. Намочить палец и прислонить его к клемме на трамблере. При вращении вала трамблера. Будет ощущаться действие слабого электрического тока. Помимо импульсного датчика в бесконтактных тумблерах применяют датчик Холла. Систему с этим датчиком применяю в основном на легковых автомобилях.

В итоге хочу сказать что установка трамблёра ГАЗ 53 сводится в первую очередь к правильной установке угла опережения зажигания. То есть момента в который происходит возгорание топлива. Топливо должно загореться до того как поршень дойдет до ВМТ. Это позволит загореться всему обьёму топливной смеси. В результате горения топливо расширяется и при полном сгорании образуется максимальное давление. Если зажигание будет слишком ранним . Топливо сгорит до ВМТ и не создаст необходимое давление. Что вызовет потерю мощности.

В случае если зажигание будет поздним топливо будет догорать у же после прохождения ВМТ. Это также снизит мощность двигателя. К тому же не полностью сгоревшее топливо. Будет выпадать в виде сажи. А часть его будет догорать в следующем цикле работы цилиндров. Это вызовет перегрев мотора. А повышенная температура в камере сгорания. Приводит к подгоранию поршней и клапанов

Поэтому очень важно правильно выставить зажигание

Установка и регулировка трамблера

На автомобиле ВАЗ 2106 ремонт трамблера необходим в случае его некорректной работы, но если этот элемент работает нормально, для того, чтобы его правильно выставить, сначала нужно установить метки. Коленчатый вал вращается или за храповик, или с помощью специального ключа за гайку. На крышке силового агрегата вы можете увидеть метки.

Чтобы правильно поставить зажигание, метки должны быть правильно совмещены:

Установленная первая мета по ходу движения представляет собой опережение угла на десять градусов. Этот параметр актуально использовать для авто, использующихся на 72 топливе.
Метка, расположенная посредине — это опережение угла на пять градусов, что оптимально для авто, использующихся на 80 бензине.
Последняя риска представляет собой угол опережения на 0 градусов. Это означает, что воспламенение горючей смеси будет осуществляться в то время, когда поршень будет расположен в ВМТ. Устанавливая метки, нужно учитывать эти нюансы.

Когда вы закончите выставлять метки, в контактах необходимо поставить нужный зазор. Чтобы сделать это, должен сниматься бегунок распределительного узла и выкручиваться фиксирующий болт прерывательного элемента. Заблаговременно рекомендуется произвести очистку контактов с помощью наждачной бумаги. В разомкнутом виде зазор на контактах должен быть не более 0.4 мм.

Обозначение меток на устройстве

Перед тем, как , необходимо выкрутить крепление распределительного узла с помощью гаечного ключа, затем его можно снять из корпуса.

Чтобы поставленный на место узел работал правильно, учтите такие нюансы:

Регулировка производилась по метке ВМТ на 1м цилиндре, так что в данный момент появление искры должно осуществляться в нем. Чтобы словить этот момент, необходимо установить крышку трамблера ВАЗ 2106 и пометить место, где входит высоковольтный кабель свечки зажигания от первого цилиндра. Затем необходимо произвести демонтаж крышки, после чего внешний контакт бегунка устанавливается напротив риски.
После этого, чтобы силовой агрегат работал в нормальном режиме, следует провести условную линию между ее фиксаторами и поставить механизм в место монтажа таким образом, чтобы данная линия располагалась параллельно блоку мотора. Здесь же следует отметить, что попасть в шлицы сразу получается далеко не всегда, возможно, для этого необходимо немного прокрутить корпус. В принципе, это не страшно, поскольку в дальнейшем зажигание все равно надо будет отрегулировать. Вам необходимо добиться того, чтобы механизм мог полностью сесть в место установки, прямо до того момента, пока он полностью не упрется в блок. Сделав это, узел можно притянуть на место (автор видео — Andrey Gorinov).

Замена шестерни привода маслонасоса (грибка) ВАЗ классика

В процессе эксплуатации своего транспортного средства, автовладельцам приходится сталкиваться с бесконечным количеством процедур, обусловленных проведением технического обслуживания или вызванных какими-либо поломками. Большинство таких процедур по силам выполнить самим владельцам, но бывают случаи, когда необходима помощь специалиста. Ну а чтобы водителям было легче справляться с необходимыми задачами, мы предлагаем вашему внимаю множество фото и видеоинструкций, в которых мастера своего дела, во всех подробностях рассказывают и показывают, как самостоятельно выполнять ремонт своего авто!

В данной видеоинструкции вы узнаете о такой процедуре, как замена шестерни привода маслонасоса (другими словами «грибка») на автомобилях ВАЗ серии Классика.

Процедура достаточно простая. Некоторые специалисты с набитой рукой выполняют данную процедуру с помощью простого магнита. В данном случае, процедура будет проводиться при помощи небольшого куска проволоки и масляного щупа.

Первым делом, демонтируем трамблер. Затем мелком или жирным карандашом отметьте на блоке двигателя правильное положение бегунка. Этот шаг позволит избежать проблем с обратной установкой зажигания. Далее сделайте приспособление из согнутой проволоки, потом опустите ее и старайтесь подцепить шестерню масляного насоса и вытащите, таким образом, наверх.

Источник

Инструкция по установке

В некоторых случаях невозможность запуска мотора кроется в катушке зажигания или замке. Если виноваты эти элементы, то производится замена замка зажигания ВАЗ 2105 и катушки зажигания. Если проблема заключается в неправильно выставленном угле, то ниже приведена инструкция по выставлению бесконтактного зажигания. Для этого существует несколько способов (автор видео о пошаговой регулировке электронного зажигания на отечественной «пятерке» — канал Sdelaj Sam! Pljus interesnoe!).

Как выставить зажигание на ВАЗ 2105 по лампочке:

Для начала необходимо демонтировать крышку трамблера, при этом высоковольтники извлекать не стоит.
Затем нужно провернуть коленчатый вал при помощи храповичного ключа до того момента, пока отметка на его шкиве не совпадет со средней отметкой на передней крышке мотора, всего их три. Также нужно учитывать, что когда метки будут совмещены, может быть выставлен или первый, или четвертый цилиндры. Сам цилиндр проверяется с помощью бегунка — он должен быть направлен в сторону цилиндра 1.
При помощи гаечного ключа на 13 нужно ослабить корпус распределителя.
Далее, один провод от лампы необходимо подключить к кузову авто, а второй — к контакту К на катушке.
Теперь необходимо провернуть ключ в замке зажигания, но мотор заводить не нужно. Проворачивайте распределитель по и против часовой стрелки, при этом сама лампа будет то мигать, то тухнуть. От вас требуется найти положение, при котором тестирующая лампочка начинает гореть. Когда вы найдете его, распределитель нужно будет закрутить.

1. Совмещение отметок

2. Схема для меток на коленвале и моторе

Есть еще один вариант регулировки, который поможет, если у вас нет лампочки.

Этот метод позволяет настроить угол на слух:

Сначала сядьте в салон машины и заведите мотор.
Далее, используя гаечный ключ на 13, необходимо немного ослабить гайку, которая фиксирует распределитель. Но при этом устройство необходимо придерживать, чтобы не допустить его произвольного поворачивания.
После этого медленно попробуйте провернуть распределитель в обе стороны.
От вас требуется найти тот момент, при котором силовой агрегат сможет набрать наиболее высокие обороты. Когда вы сделаете это, корпус распределителя нужно будет немного провернуть по часовой стрелке, но так, чтобы не сбить настройку.
Сделав это, закрутите гаечный ключом на 13 гайку, крепящую распределитель, и проверьте работоспособность мотора. Если вас что-то не устраивает, то регулировка производится еще раз.

Из истории автомобилей ваз

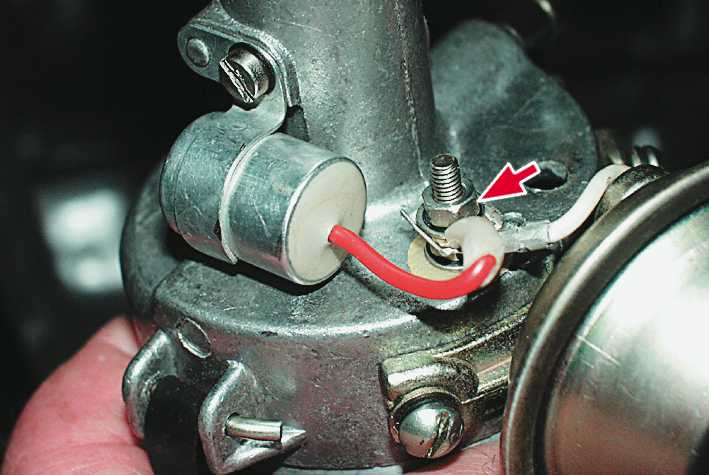

Сегодня выход конденсатора из строя крайне редкое явление и многие даже не знают о его существовании. Когда же схема питания автомобилей была с обратной полярностью, т. е. «плюс» шёл на массу, то без запасного конденсатора в дорогу не отправлялся ни один водитель. С 1961 года, по приказу Автопрома, на массу стали крепить «минус» и про конденсатор водители попросту забыли.

В распределителе имеется также центробежный и вакуумный регуляторы опережение зажигания. Центробежный регулятор расположен под бегунком. Это два грузика с пружинками, которые в зависимости от оборотов двигателя, за счёт внутри бегунка и частично доварачивают его, заставляя чуть раньше размыкаться контакты.

Вакуумный регулятор выполнен в виде вакуумной камеры сбоку трамблёра, соединённый с центральной пластиной (двигается на подшипнике), на которой расположены контакты. Вакуум, в зависимости от нагрузки двигателя, втягивает мембрану, которая с помощью тяги связана с пластиной, поворачивает её и контакты также начинают размыкаться раньше.

Слабым местом контактного трамблёра являются износ контактов и облом текстолитового наконечника контактов, благодаря которому вал трамблёра размыкает контакты. Также часто наблюдается прогар бегунка, когда ток уходит на массу. Реже выходит из строя подшипник пластины контактов, тогда проявляется неустойчивая работа двигателя.

До 1987 года пластины устанавливались на подшипник малого диаметра, а с 1987 года стали устанавливать подшипник большего диаметра.

Рассмотрим на видео бесконтактный трамблер нового образца:

Отличие распределителя нового образца, бесконтактного трамблёра от контактного, заключаются в следующем. При контактной системе зажигания высокое напряжение составляет порядка 13-18 тыс. вольт, а бесконтактная система зажигания выдаёт 35-40 тыс. вольт. Более высокое напряжение обеспечивает стабильный запуск двигателя при любой температуре, ему не так критичны «грязные» свечи и бесконтактная система зажигания более экономна.

Отсутствуют пропуски зажигания из-за состояния контактов прерывателя, так как их в этом трамблёре просто нет. Помимо этого, с бесконтактной системой зажигания возрастает мощность мотора, уменьшаются вредные выбросы в атмосферу, благодаря более высокому напряжению происходит более полное сгорания топлива. Внешне распределители похожи и снаружи отличием от контактного трамблёра является лишь штекерный вход на корпусе распределителя.

Бесконтактный распределитель специально выполнен аналогично контактному, чтобы его было легко и просто заменить на автомобиле. В бесконтактном трамблёре за подачу и прерывание высокого напряжения или искры на свечах, отвечает датчик Холла, по аналогии с переднеприводными автомобилями ваз. Для установки бесконтактного зажигания на автомобиль помимо трамблёра в наборе идёт ещё катушка зажигания, коммутатор, свечи зажигания, и клеммники с соединительными проводами.

В некоторых наборах идёт также и блок ЭПХХ (экономайзер принудительного холостого хода). Датчик Холла имеет постоянный магнит, микросхему и стальной экран с прорезями. Датчик неподвижно закреплён в трамблёре, а стальной экран с прорезями смонтирован на валу трамблёра. Когда через датчик Холла проходит прорезь стального экрана, то создаётся магнитное поле и создаётся напряжение полупроводниковой пластине.

Последовательность прорезей на стальном экране и создаёт импульсы низкого напряжения. Коммутатор в бесконтактном зажигании необходим для преобразования управляющего сигнала от датчика Холла, в импульсы высокого напряжения на катушке зажигания.

Автолюбитель, знакомый с автоэлектрикой, без труда установит самостоятельно набор для бесконтактной системы зажигания. Те же, кто чувствует, что не справится лучше обратиться к автоэлектрикам, которые устанавливают в минимально короткие сроки.

Вкратце ознакомились с трамблерами старого (контактного) и нового (бесконтактного) образца.

На этом заканчиваю писать друзья. До свидания!

Как выставить зажигание на ВАЗ 2101

Неправильное выставление момента зажигания может привести к сбоям в работе системы двигателя, уменьшению его показателей мощности и увеличению расхода топливного ресурса. В случае возникновения неисправности можно обратиться в автомобильный сервис или выполнить ремонт самостоятельно. Ниже будет приведена инструкция как выставить зажигание ВАЗ 2101. Рекомендации также справедливы для ВАЗ 2102, 2103, 2104, 2105, 2106, 2107, 2121 («NIVA»).

Для работы потребуются:

ключи (рожковый на 13 миллиметров, накидной на 13, для выкручивания свеч);
лампочка (двенадцать Вольт);
спецключ на 38 миллиметров.

Выставление системы выполняется с использованием трёх меток, расположенных на поверхности крышки газораспределительного механизма. Каждая отметка показывает угол опережения: на 0, 5 и 10 градусов. Чтобы определить мёртвые точки на верху, необходимо учитывать соответствующую отметку на ободке шкива.

1 — 10ͦ; 2 — 5ͦ; 3 — 0ͦ; 4 — метка на шкиве

Этапы настройки выглядят следующим образом:

Выставить авто на стояночный тормоз.
Установить, препятствующие движению, упоры под задние колёса.

3. Открутить свечу 1-го цилиндра. Затем, заткнуть отверстие соответствующего размера пробкой (можно использовать палец).

4. Прокрутить коленный вал до такта сжатия в цилиндре (должна выскочить установленная пробка или возникнуть давление на палец). В данной операции используется ключ на 38.

5. Прокручивать коленный вал мотора до тех пор, пока отметка на шкиве не совпадёт с нужной чёрточкой на газораспределительном механизме.

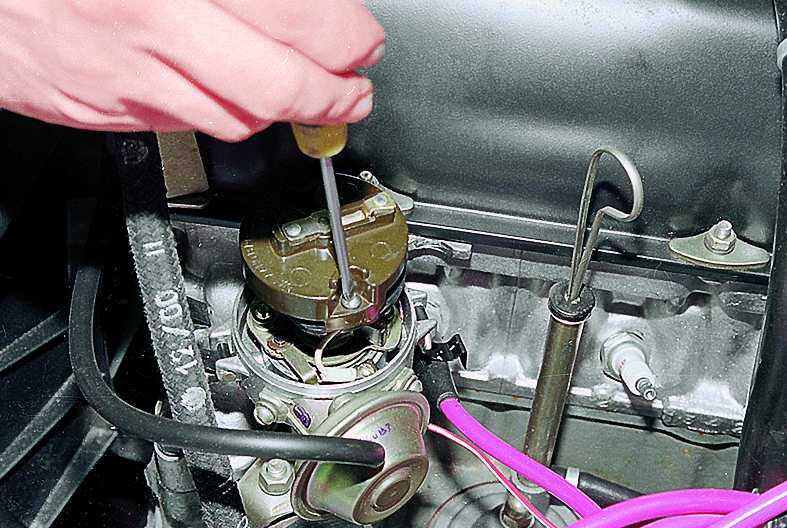

6. Внимательно отсоединить фиксирующие элементы пластмассовой крышки трамблера и снимаем её.

7. После проворачивания коленного вала ротор трамблера должен размещаться так, чтобы его внешний контакт располагался в направлении 1-го цилиндра мотора.

Направление на свечу первого цилиндра

Если направление оказалось неправильным:

выкрутить крепёж трамблера и, совершая вращение оси ротора, выставить его таким образом, чтобы он был направлен параллельно мотору;
закрутить гайку крепления (совсем не зажимать).

8. Подключить лампочку 12 Вольт (вольтметр): 1-й проводник подключить к клемме низкого напряжения катушки зажигания, а 2-ой – к «массе».

9. Включить зажигание и плавно прокручивать распределительное устройство вправо. Прокручивать его нужно до тех пор, пока подсоединенная лампочка не прекратит гореть. Если при активации зажигания лампочка не горит, значит в данной процедуре нет необходимости.

10. Крутить распределительное устройство в правую сторону и в ту секунду, когда начинает гореть лампочка, затянуть гайку крепления до конца.

11. Установить крышку трамблера на место.

Проверка правильности зажигания

После проделанных этапов, необходимо проверить работу системы зажигания.

Для этого нужно:

завести авто и тронуться с места;
выполнить разгон машины до 50 километров в час, включить четвёртую передачу и резко надавить на педаль акселератора. Затем, появится детонация мотора, которая будет уменьшаться (и потом вообще пропадёт) по мере увеличения скорости авто.

Могут быть два типа проблем:

Детонация мотора возникла, но в течение увеличения скорости автомобиля не пропала (считается, что включено ранее зажигание). В этой ситуации распределительное устройство нужно повернуть на половину или одно деление вправо.
Детонация вообще не возникла – зажигание позднее. Для устранения такой проблемы нужно распределительное устройство повернуть на половину или одно деление влево.

Как видно, выставление зажигания на ВАЗ 2101 выполняется достаточно просто. Однако, при возникновении трудностей или дополнительных вопросов, лучше обращаться в сертифицированные автосервисы за консультацией.

Установка электронного зажигания

Электронное зажигание делает работу двигателя более плавной и мягкой, облегчает его запуск в зимнее время года, уменьшает расход топлива. Если вы, имея двигатель карбюратор, решили перейти на бесконтактное (электронное) зажигание, мы расскажем вам, как правильно происходит его установка на автомобиль ВАЗ 2107.Электронная система для машины, имеющей карбюратор, не должна быть слишком дорогой или дешевой. Лучше всего остановить свой выбор на товаре средней ценовой категории, чтобы потом через некоторое время не пришлось что-то менять.Перед работой подготовьте дрель и набор ключей.Для общего представления сначала внимательно прочтите прилагаемую инструкцию и откройте набор для двигателя типа карбюратор. В него входит:

катушка зажигания;
трамблер;
коммутатор;
4 свечи;
соединительные и высоковольтные провода.

Система устанавливается просто. Первым делом снимите с аккумулятора минусовую клемму и проверните коленвал до совмещения отметок под номерами 3 и 4, то есть высшей мертвой точки. Теперь можно приступать к основным действиям. Катушка должна быть отсоединена от всех проводов, снимите ее и установите новую. Теперь катушка может присоединяться к центральному высоковольтному проводу. К контакту «К» подключите 2 коричневых провода, а к контакту «Б» — 2 синих. Теперь снимите крышку трамблера

Обратите внимание, что бегунок должен быть выставлен точно так же, как указано на рисунке. Обозначьте маркером на блоке это место, чтобы правильно установить новый трамблер. Теперь можете открутить эту деталь и выставить в сторону

Открыв крышку нового трамблер, поставьте бегунок перпендикулярно двигателю и вставьте в отверстие блока цилиндров. Совместите его с меткой на блоке. Далее наденьте крышку и подключите провода. Решите, где будет располагаться коммутатор, так как место для него в автомобиле ВАЗ 2107 не предусмотрено. Рекомендуем установить его рядом с бачком омывателя. Закрепите его саморезами и установите разъем. Не забудьте про свечи. Для их замены на машине ВАЗ 2107 вам потребуется свечной ключ, которым следует выкрутить старые свечи из цилиндров, а на место поставить новые. Их цвет может многое сказать о работе двигателя, поэтому если свечи имеют черный нагар, следует заменить воздушный фильтр. В норме свечи должны иметь светло-коричневый цвет

Теперь можете открутить эту деталь и выставить в сторону. Открыв крышку нового трамблер, поставьте бегунок перпендикулярно двигателю и вставьте в отверстие блока цилиндров. Совместите его с меткой на блоке. Далее наденьте крышку и подключите провода. Решите, где будет располагаться коммутатор, так как место для него в автомобиле ВАЗ 2107 не предусмотрено. Рекомендуем установить его рядом с бачком омывателя. Закрепите его саморезами и установите разъем. Не забудьте про свечи. Для их замены на машине ВАЗ 2107 вам потребуется свечной ключ, которым следует выкрутить старые свечи из цилиндров, а на место поставить новые. Их цвет может многое сказать о работе двигателя, поэтому если свечи имеют черный нагар, следует заменить воздушный фильтр. В норме свечи должны иметь светло-коричневый цвет.

Устройство системы зажигания

Система зажигания уаз 469 Схема системы зажигания: 1 — замок зажигания; 2 — катушка зажигания; 3 — распределитель, 4 — свечи зажигания; 5 — прерыватель, 6 — масса.

Все вышеперечисленные виды систем зажигания похожи между собой, отличаются только методом создания управляющего импульса. Так в систему зажигания входят:

Источник питания для системы зажигания, это аккумуляторная батарея (в момент запуска двигателя), и генератор(во время работы двигателя).
Выключатель зажигания – это механическое или электрическое контактное устройство подачи напряжения на систему зажигания, или по-другому – замок зажигания. Как правило, выполняет две функции: подачи напряжения на бортовую сеть и систему зажигания, подачи напряжения на втягивающее реле стартера автомобиля.
Накопитель энергии – узел предназначенный для накопления, преобразования энергии достаточной для возникновения электрического разряда между электродами свечи зажигания. Условно накопители энергии можно разделить на индуктивный и емкостный. Простейший индуктивный накопитель – это катушка зажигания, которая представляет собой автотрансформатор, первичная обмотка у него подключается к плюсовому полюсу и через устройство разрыва к минусовому. Во время работы устройства разрыва, например кулачков зажигания, в первичной обмотке возникает напряжение самоиндукции. Во вторичной обмотке образуется повышенное напряжение, достаточное для пробоя воздушного зазора свечи.
Емкостный накопитель представляет собой емкость, которая заряжается повышенным напряжением и в нужный момент отдает свою энергию на свечу зажигания

Свечи зажигания, представляют собой устройство с двумя электродами находящимися друг от друга на расстоянии 0,15-0,25 мм. Это фарфоровый изолятор, насаженный на металлическую резьбу. В центре находится центральный проводник, который служит электродом, вторым электродом является резьба.
Система распределения зажигания предназначена для подачи в нужный момент энергии от накопителя к свечам зажигания. В состав системы входят распределитель, и(или) коммутатор, блок управления системой зажигания.

Распределитель зажигания (трамблёр) – устройство распределения высокого напряжения по проводам, ведущим к свечам цилиндров. Обычно в распределителе собран и кулачковый механизм. Распределение зажигания может быть механическим и статическим. Механический распределитель представляет собой вал, который приводится в действие от двигателя и при помощи «бегунка» распределяет напряжение по высоковольтным проводам. Статическое распределение зажигания подразумевает под собой отсутствие вращающихся деталей. При таком варианте катушка зажигания присоединятся непосредственно к свече, а управление происходит от блока управления зажиганием. Если, например, двигатель автомобиля имеет четыре цилиндра, то и катушек будет четыре. Высоковольтные провода в данной системе отсутствуют.

Коммутатор – электронное устройство для генерации импульсов управления катушкой зажигания, включается в цепь питания первичной обмотки катушки и по сигналу от блока управления разрывает питание, в результате чего возникает напряжение самоиндукции.
Блок управления системой зажигания – микропроцессорное устройство, которое определяет момент подачи импульса в катушку зажигания, в зависимости от данных датчиков положения коленвала, лямбда-зондов, температурных датчиков и датчика положения распредвала.
Высоковольтный провод — это одножильный провод с повышенной изоляцией. Внутренний проводник может иметь форму спирали, для исключения помех в радиодиапазоне.
