Признаки неисправности модуля зажигания ваз 2114: видео о том, как его проверить мультиметром, снять и заменить самому, фото и схемы подключения устройства

Устройство модуля зажигания ВАЗ 2115

В состав данного модуля входят два высоковольтных трансформатора и два блока управления (электронных), заключенных в прочный пластиковый корпус, имеющий четыре вывода высоковольтных проводов. Электронные блоки управления также принято называть катушками зажигания, причем одна из них — «рабочая» — коммутирована со свечами зажигания первого и четвертого цилиндров силового агрегата, другая — «холостая» — со свечами второго и третьего.

Такой тип соединения, оформленного при помощи высоковольтных проводов, обеспечивает синхронное «проскакивание» искрового импульса в цилиндрах силовой установки.

Таким образом, можно сформулировать функциональное предназначение модуля зажигания — генерирование высоковольтных искровых импульсов на свечах зажигания силового агрегата транспортного средства.

Модуль зажигания «ВАЗ 2115» управляется посредством контроллера, в рабочие функции которого входит обработка данных, поступающих с датчиков систем автомобиля: температура охлаждающей жидкости, скорость вращения и положение коленчатого вала, расход воздуха, наличие детонации и т.д.

Проверка модуля зажигания «Лада Самара»

Корректность функционирования модуля зажигания не только оказывает существенное влияние на пуск силовой установки транспортного средства, но и обеспечивает стабильность ее работы на всех режимах. Для проведения полной диагностики этого электронного устройства необходимо достаточно сложное оборудование, имеющееся лишь в крупных специализированных мастерских. Тем не менее, проверку работоспособности модуля зажигания можно провести и в условиях любительского гаража самостоятельно. Единственным предметом материально-технического обеспечения данной проверки станет мультиметр, или тестер.

Первым, и наиболее простым способом определения работоспособности модуля зажигания является его подмена заведомо исправным прибором.

Внимание! Используя для проверки машину-донора, не забывайте, что модулем зажигания, как отдельным прибором, комплектовались только первые модели «Лада Самара». Машины более поздних выпусков оснащаются устройствами раздельного типа (коммутатор включен в электронный блок управления)

Процедура подмены модуля зажигания включает выполнение следующих мероприятий:

Подготовку необходимого инструмента: гаечный ключ на «17» (рожковый), гаечный ключ на «13» (рожковый), гаечный ключ на «10» (торцовый), шестигранник.

Обесточивание транспортного средства посредством отключения «-» клеммы от аккумуляторной батареи.

Демонтаж колодки проводов.

Отсоединение проводов высокого напряжения.

Откручивание креплений к силовому агрегату.

Выемка модуля зажигания (от держателя отворачивается при помощи шестигранника).

Установка подменного модуля предполагает подсоединение высоковольтных проводов (корпус модуля содержит подсказки). Кроме того, клеммы проводов тоже имеют соответствующие обозначения. Устанавливаем модуль зажигания, производя манипуляции в обратной последовательности, с последующей проверкой его работоспособности.

Еще один способ предполагает измерение сопротивления отдельных элементов модуля при помощи мультиметра (тестера). Посредством щупов тестера замыкаем «парные» выводы модуля, обеспечивающие подключение проводов высокого напряжения, и замеряем величину сопротивления.

Величина сопротивления исправного прибора должна составлять приблизительно 5,4 кОм. Несоответствие данного параметра указанной величине свидетельствует о том, что модуль зажигания «ВАЗ 2115» неработоспособен.

Существует и еще один, так называемый «народный» метод, или метод «встряски». При запущенной силовой установке слегка постучите по модулю. При всей «технической не научности» таких манипуляций, они способны дать результат. Правда, только в том случае, когда контакт элементов внутри корпуса нарушен.

Диагностика системы

В случае обнаружения признаков поломок не нужно сразу снимать и ремонтировать МЗ. Сначала должны проверяться свечи, чтобы сделать это, они извлекаются из гнезд, предварительно от свечей отсоединяются высоковольтные провода. Свечки следует внимательно осмотреть, очистить от нагара и отложений, после чего заново проверить.

На этих устройствах допускается коричневый цвет, но копоть и нагар — нежелательны. Если есть необходимость, нужно также отрегулировать зазор между самим элементом и электродами. Более подробная инструкция по диагностике модуля своими руками приведена на видео ниже (автор видео — Алексей Романов).

https://youtube.com/watch?v=pNyBny-_HoQ

Как быстро в домашних условиях проверить работоспособность катушки:

Разумеется, быстрее и проще всего будет установить заведомо рабочий блок, но вряд ли кто-то будет возить с собой рабочий запасной прибор.
Когда двигатель работает, попробуйте постучать по катушке. В том случае, если вы заметили изменения в работе мотора, это говорит о том, что внутри устройства плохой контакт.
Наиболее точные результаты может дать диагностика мультиметром. Вам необходимо произвести замер сопротивления парных выводов катушек, в частности, первой и четвертой, а также второй и третьей. Параметр должен составлять 5.4 кОм, если значения отличаются, устройство нужно ремонтировать или менять.

Из чего состоит модуль зажигания

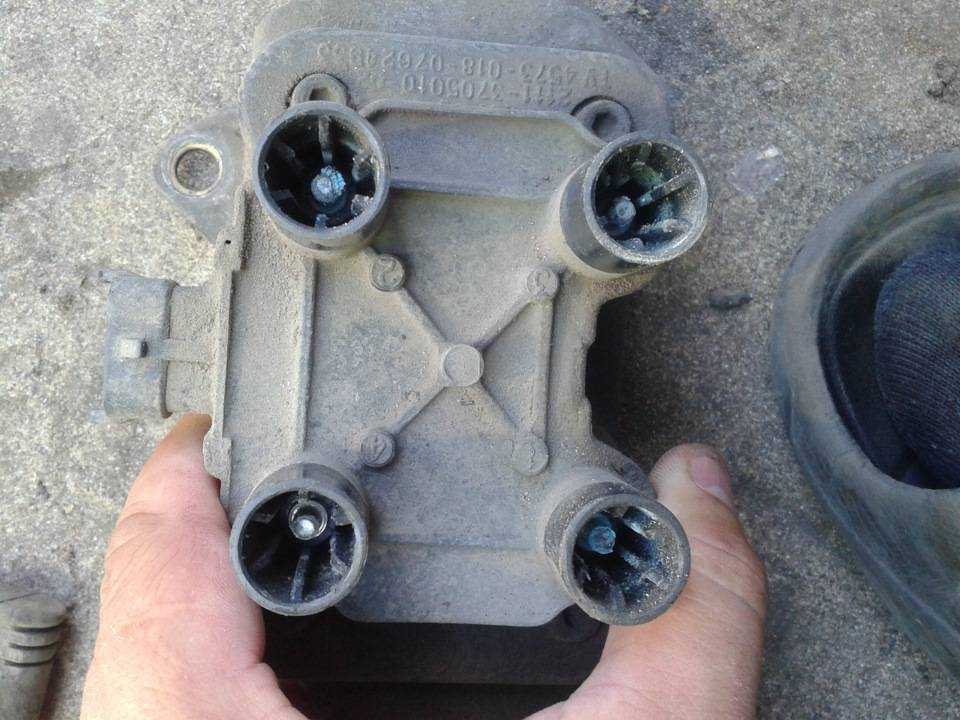

Модуль зажигания, встроенный в ВАЗ-2114, состоит из 2-х трансформаторов высокой мощности и таких же 2-х контролирующих блоков на электронной основе. Одна сторона изделия предполагает сразу 4 выхода, они отвечают за подключение свечей. Для сохранности в первозданном виде конструктивных компонентов и их защиты производителем предусмотрено пластиковое покрытие. Вес всей конструкции слегка превышает 1 кг.

Свечи, подходящие к двигателю, фиксируются вместе с модулем зажигания путем проведения высоковольтной проводки. Управляет процессом устройство под названием «контроллер». Сначала он снимает показатели работы конструкции, затем анализирует их и, наконец, решает, что следует изменить для достижения оптимальной деятельности – скорость вращения коленвала, температуру, которой достигла охлаждающая жидкость в ВАЗ-2114 или нагрузку на двигатель.

Общее знакомство

Давайте разберемся в разновидностях свечей зажигания. Наиболее простой СЗ считается изделие с двумя электродами, выполненное из жаропрочного материала. Устройства, имеющие несколько электродов, называются многократными СЗ. Они долговечны, если прогорает один электрод, то искра появляется на втором контакте. Наличие запасных электродов увеличивает эксплуатационный период изделия.

Устройства с платиновым напылением контактов называют платиновыми СЗ, они способствуют снижению сопротивления на электрическую часть машины. Изделия с иридиевыми наконечниками способствуют уменьшению расхода топливной смеси, имеют увеличенный ресурс.

Как проверить катушку зажигания: диагностика и симптомы поломки

Проще всего это сделать, конечно, не своими, а чужими руками на сервисе. Но до него нужно ещё доехать. Если автомобиль наглухо отказывается запускаться, то среди прочих причин, виноватой может быть и катушка зажигания. Если в арсенале водителя есть сканер ошибок или диагностический адаптер для диагностики с передачей данных по технологии Блютус — отлично.

Вот основные коды ошибок, которые скажут о неисправностях системы зажигания инжекторных восьмиклапанных ВАЗ-2114:

Р3000-3004 — нет искры в цилиндре (крайняя цифра), ничего конкретного эти коды не скажут, но намекнут, где искать причину;
Р0351 — типичная ошибка, говорящая об обрыве в модуле на обмотках первого и четвёртого цилиндров;
Р0352 — тот же обрыв, но на обмотках остальных двух цилиндров, второго и третьего.

Это все, что может сказать сканер, модуль или специальное приложение. Не каждый из этих кодов говорит, что катушку пора выбрасывать, иногда причина может быть не столько в катушке, сколько в высоковольтных проводах или свечах.

Пробой на изоляторе свечи

Цена катушки зажигания ВАЗ-2114 и её замена

Самое простое — замена катушки. С этим справится даже школьник. Для второй Самары нужно купить новый модуль зажигания 43 3705. Эта же катушка используется на десятках, на Приорах и на 1118 с инжекторными восьмиклапанными двигателями.

При этом электронная система управления, вероятнее всего, будет иметь индекс М7-9-7. Цена новой катушки в пределах 1 200 рублей.

Снимается и устанавливается катушка в таком порядке:

Отключаем минусовую клемму аккумулятора или используем кнопку отключения массы, если она установлена.
Снимаем колпачки с наконечниками со свечей.
Отсоединяем низковольтный управляющий контур. Для этого отгибаем фиксирующую скобу, после чего можно снимать колодку с контактами.
Вынимаем высоковольтные провода из катушки, заодно проверяем их состояние пока визуально.
Откручиваем болты крепления самого корпуса модуля. Их должно быть три.

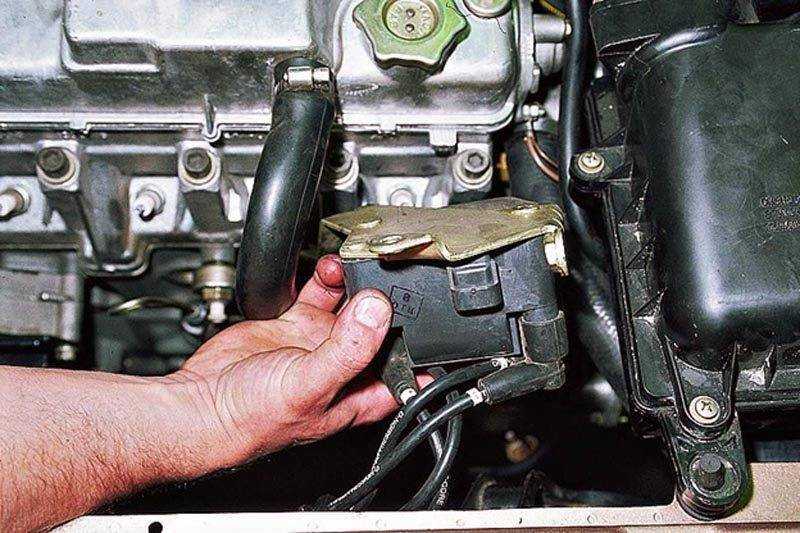

Снимаем с двигателя модуль с кронштейном в сборе.
Демонтируем кронштейн шестигранным ключом.
Устанавливаем новую катушку зажигания в обратном порядке, при этом не надо путать высоковольтные провода местами.

Новый модуль установлен. Тем не менее мы проверим для профилактики и старый модуль. Для этого есть несколько способов.

Способы проверки своими руками (необходим мультиметр)

Заменили? Вот и отлично. А теперь, прежде чем выбрасывать старую катушку зажигания на свалку истории, проверим её на работоспособность. Если двигатель после замены стал работать как часы, значит дело было, действительно в катушке. Хотя, могут быть нюансы.

Вот ещё три способа убедиться в том, что старая катушка не работала корректно:

Измеряем сопротивление между парными контактами на вторичной обмотке. Берём мультиметр, устанавливаем его в режим омметра и устанавливаем щупы к выводу для фиксации высоковольтных проводов первого и четвёртого цилиндров. На дисплее должно показаться значение в пределах 5,5 кОм. После этого то же самое делаем с выводами для проводов второго и третьего цилиндров. Значение сопротивления должно быть одинаковым. Минимальная погрешность не может превышать ста Ом.
Собственно, с самой катушкой мы больше ничего сделать не сможем. Проверяем контакты управляющей низковольтной цепи. Устанавливаем один щуп на массу мотора, второй — на один из контактов контактной колодки. При включённом зажигании на нем должно быть стандартных 12 Вольт. Эту же историю повторяем со вторым контактом.
Если нет напряжения на контактах, виноватыми в этом могут быть как обрывы проводов, так и перегоревший предохранитель. Проще проверить предохранитель. Он находится в салоне на центральной консоли сбоку, со стороны пассажира. Предохранитель катушки будет самым нижним, третьим, с номиналом 7,5 А. Если он цел, а напряжения на контактной группе так и не появилось, видимо, придётся искать обрыв провода.

ваз 2115 как проверить модуль зажигания

Мы уже узнали, что представляет из себя модуль зажигания, и какие признаки его неисправности (нестабильный холостой ход, провалы при разгоне, двигатель двоит). В данной статье мы поговорим о том, как проверить модуль зажигания своими руками. Из личного опыта: в интернете, читая различные форумы на данную тему, наткнулся на запись, что пробитые никак не влияют на модуль зажигания. На самом деле, неисправные вв-провода могут привести к тому, что искраP в поисках кратчайшего направления может у дарить по соседнему реле, что способствует перегоранию модуля. Давайте перейдем непосредственно к проверке модуля зажигания. ЧтобыP правильно и качественно проверить модуль зажигания, нужен такой прибор как осциллограф.

Но, как правило, у обычного водителя нет ничего подобного,кроме обычной, контрольной лампочки и тестера, поэтому наша задача использовать только эти доступные всем приборы. Перед проверкой самого модуля, нам нужно проверить колодку проводов, поступающих к нему. Для этого первым делом отсоединяем колодку проводов, берм тестер и подсоединяем один щуп тестера к колодке на контакт А, другой щуп подключаем на массу двигателя.

Включаем зажигание и смотрим на показания тестера: напряжение должно быть в районе 12В. Ели напряжение отсутствует, то нужно проверить, идущий на модуль зажигания. Следующим шагом берм контрольную лампочку на 12В и подсоединяем е на контакты А и В. Включаем стартер и смотрим: лампа должна мигать, если не мигает, то обрыв цепи на контакте А.

Аналогично выполняем данную оперцию с контактом В. Существует несколько способов проверки модуля зажигания, и некоторые из них мы рассмотрим. 1)PPPPP Первый и самый простой способP проверки модуля замена модуля на заведомо рабочий. Здесь вс просто: берм модуль с машины донора и меняем его. Но здесь есть определнные минусы: — машины донора может не оказаться, покупать новый модуль не соответствует нашей задаче — не от любой машины подойдт модуль зажигания: конечно же! скажете Вы, от SAMARы то подойдт. Но не вс так просто: как правило, модулем зажигания оснащены первые самары с двигателем 1,5л.

Новые же самары с двигателями 1,5 и1,6 литра часто оснащены катушками зажигания. Напомню, что модуль зажигания состоит из коммутатора и катушки зажигания. В новых самарах коммутатор находится в, поэтому модуль отсеевается за ненадобностью, остатся только катушка. Учтите этот факт, и ищите нового донора. — нужно обязательно убедиться в исправности вв-проводов: Иначе есть большая вероятность того, что модуль зажигания сгорит. 2)PPPPP Следующий метод метод шевеления модуля.

Для этого шевелим колодку проводов, стучим и шевелим сам модуль. Если в момент нашего воздействия на модуль, работа двигателя заметно меняется, то дело скорее всего в плохом контакте. Данная неисправность не является катастрофической, поэтому можно самому попробовать отремонтировать модуль. Если модуль ремонту не поддатся, то его нужно заменить ( ).

3)PPPPP Для проверки нам понадобится тестер. Тестером в режиме омметра измеряем сопротивление на парных высоковольтных выводах модуля зажигания 1 и 4 цилиндром; и между 2 и 3 цилиндром. Сопротивление должно быть одинаковым о варьироваться в районе 5,4 кОм. PСтатья из. http://vaz-2114-lada.ru.

Мы уже узнали, что представляет из себя модуль зажигания, и какие признаки его неисправности (нестабильный холостой ход, провалы при разгоне,

Модуль зажигания представляет сложный электротехнический прибор, предназначенный для генерирования тока высокого напряжения (до 30000 В) и передачи

Из-за пробитого провода модуль из строя не выйдет это 100%, если модуль еще не менял то меняй или внимательно посмотри проводку к нему в частности

Назначение и принцип действия

Замок зажигания является электрическим устройством, отвечающим как за запуск двигателя, так и за включение питания в бортовой сети. Он имеет 3 различных положения секторного переключателя, управляемого ключом зажигания.

Каждое из них отвечает за свою отдельную функцию, а именно:

Положение «Выключено 0» — питание поступает на контакты 30 — все оборудование отключено.
Положение «Зажигание 1» — питание поступает на контакты 30-15 — ток идет на систему зажигания, приборы, фары, стеклоочистители, печку, прикуриватель, обогреватель стекла, поворотники.
Положение «Стартер 2» — питание поступает на контакты 30-15 и 30-50 — под напряжением все те же цепи, что и в положении «1», а также стартер.

Распиновка замка зажигания

В свою очередь, распиновка замка зажигания ваз 2114 выглядит следующим образом (указаны ножки разъема замка):

1 — +12 вольт для датчика ключа;
2 — на массу (если дверь водителя открыта);
3 — +12 вольт к стартеру (он же — контакт 50);
4 — +12 вольт при включенном зажигании (он же — контакт 15);
5 — +12 вольт при ключе внутри замка;
6 — +12 вольт для подсветки замка;
7 — +12 вольт от батареи (он же — контакт 30);
8 — не применяется.

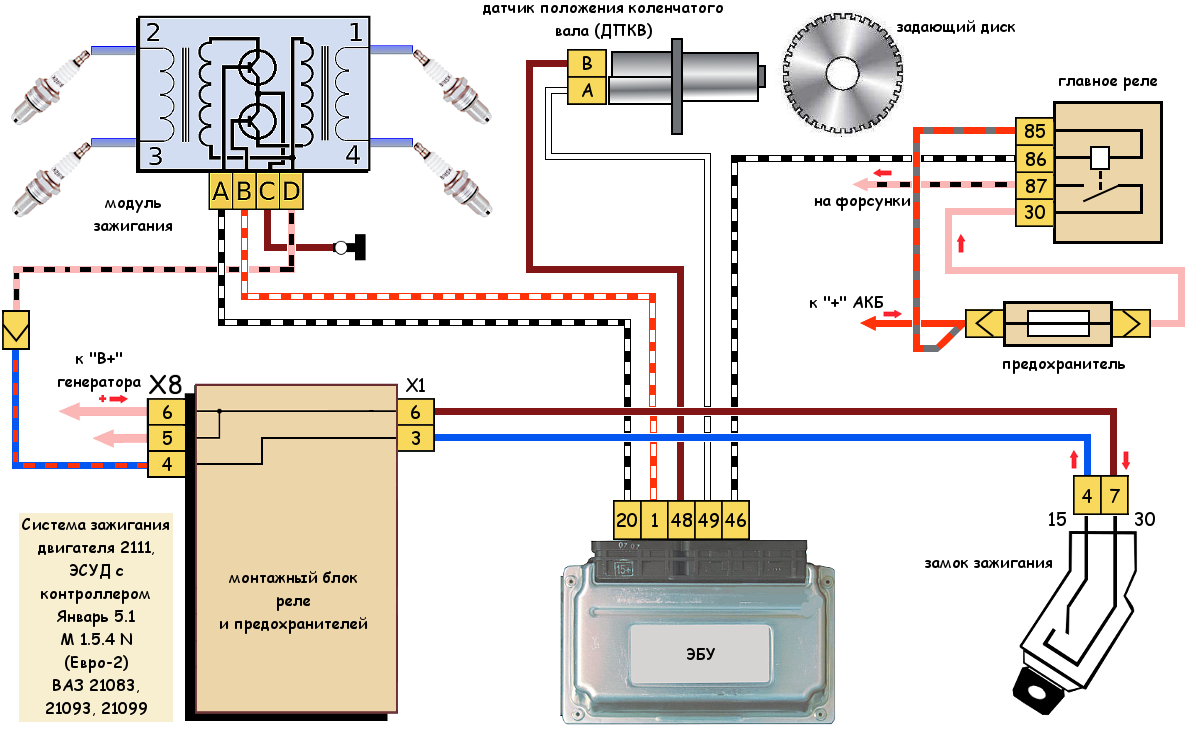

Схема зажигания ваз 2114, согласно которой выполняется подключение замка к бортовой сети в соответствии с представленной выше распиновкой, выглядит следующим образом:

Это интересно: Какой генератор лучше поставить на ВАЗ-2114 инжектор — фото, видео

Модуль зажигания ВАЗ 2115 — проверка, неисправности и замена

Для начала, хотелось бы отметить, что модуль зажигания на ВАЗ 2115 – это принципиальное новое устройство, которое более надежно, нежели то, что устанавливалось на более ранние модели автомобилей ВАЗ. Суть работы данного устройства сводится к тому, что оно производит электрический ток высокого напряжения, который в дальнейшем передается на свечи системы зажигания транспортного средства.

Принцип работы модуля зажигания

Как уже говорилось ранее, главная задача модуля зажигания состоит в том, что он формирует высокий уровень напряжения, которое в последующем передается на свечи зажигания. Сгенерированный ток, проходит процедуру сжатия, в результате чего на одну из свечей системы зажигания подается рабочая искра, а на вторую «холостая». Если быть более корректным в высказываниях, то рабочая искра подается на первую и четвертую свечи системы зажигания транспортного средства, а «холостая» на вторую и третью. Благодаря такой системе подачи электрического тока высокого напряжения, искра появляется во время нужного такта и на нужном цилиндре, что и обеспечивает стабильность работы системы.

Видео. Проверка модуля зажигания ВАЗ 2115

Питание к модулю зажигания ВАЗ 2115 подводится непосредственно от бортовой электрической сети транспортного средства. Напряжение, которое подается на модуль зажигания, имеет величину в двенадцать вольт. При этом, вы должны знать, что минусовый провод модуля зажигания крепится непосредственно на корпус транспортного средства. Конструкция модуля зажигания ВАЗ 2115

Модуль зажигания автомобиля состоит из корпуса, который выполнен из пластмассы, пары блоков электронного управления, пары трансформаторов высоковольтного тока, а также четырех выходов для проводов типа ВВ. Габариты модуля зажигания ВАЗ 2115: сто десять на сто семнадцать на семьдесят. Вес модуля зажигания составляет один килограмм триста двадцать грамм.

Принцип работы модуля зажигания

Подача электрического тока осуществляется при помощи проводов типа ВВ, управление подачей электрического тока производится при помощи специального контроллера, который принимает решения на основе информации, которые поступают к нему от разнообразных датчиков транспортного средства. Еще, в задачи контроллера входит установка последовательности, с которой происходит работа катушки зажигания.

Модуль зажигания может осуществлять свою бесперебойную работу при температурах от минус сорока градусов до плюс ста тридцати градусов Цельсия.

По каким признакам можно выявить неисправность модуля зажигания?

Есть несколько типичных признаков, которые прямо указывают на проблемы с модулем зажигания:

1. Холостой ход двигателя плавает.2. Периодически беспричинно пропадает тяга мотора.3. Автомобиль очень медленно набирает обороты мотора при разгоне.4. Цилиндры перестают работать попарно.

Отметим, что те же самые признаки, указывают на неисправность проводов типа ВВ и свечей системы зажигания транспортного средства, так что в начале, вам стоит проверить их, а если с ними все в порядке, то произвести замену модуля зажигания.

Инструменты, которые понадобятся:

Чтобы произвести замену модуля зажигания на автомобиле ВАЗ 2115, вам потребуется совсем не много инструментов:

1. Рожковые ключи на семнадцать и тринадцать.2. Торцевой ключ на десять.3. Шестигранник.

Замена модуля зажигания на ВАЗ 2115 своими руками

Чтобы самостоятельно произвести замену модуля зажигания на ВАЗ 2115, вам следует строго придерживаться определенной последовательности действий, с которой вы можете ознакомиться ниже:

1. Для начала, вы должны найти в подкапотном пространстве сам модуль зажигания. Сделать это можно последив за высоковольтными проводами, которые идут от свечей системы зажигания.

2. Далее вы должны отключить минусовый провод от аккумуляторной батареи.

3. Теперь, вам нужно демонтировать с модуля зажигания колодку, к которой подключены провода.

4. Далее вам следует произвести отключение высоковольтных проводов.

5. Теперь, вы можете выкрутить крепежные болты, которые закрепляют модуль зажигания на двигателе и демонтировать его.

6. Затем вам остается только смонтировать новый модуль зажигания и собрать всю конструкцию в обратном порядке.

голоса

Рейтинг статьи

Признаки поломки

Неисправность катушки зажигания, а точнее модуля, можно определить по нескольким характерным признакам:

При ускорениях автомобиль словно проваливается, наблюдается резкая непродолжительная потеря мощности;
Падает общий уровень мощности двигателя;
Нестабильность поведения машины при холостом ходу;
Мотор троит, что свидетельствует о поломке цилиндров.

Перед тем, как приступить к ремонту модуля, убедитесь, что не требуется замена свечей на ВАЗ 2114. Возможно, они утратили свою эффективность, контакты засорились или просто жизненный цикл этого компонента подошел к концу.

Свечи

Качественные свечи на автомобиле ВАЗ 2114 с инжекторным 8 клапанным мотором стоят не дорого, потому серьезные финансовые потери вы не ощутите. Зато система зажигания и двигатель будут работать эффективнее.

Но если дело все же в модуле, рекомендуется проверить контакты. Чаще всего основой поломки модуля зажигания выступает именно отсутствие качественного контакта. Бывает, они окисляются, залипают, обрывается масса. Даже при появлении налета пыли на цилиндре он может выйти из строя.

Замена системы

В том случае, если путем ремонта восстановить работоспособность устройства не вышло, нужно будет произвести замену модуля на новый. На этом же этапе можно перенести модуль в другое место, но мы не рекомендуем делать это. Обычно специалисты при замене советуют использовать устройства GM — эти модули зарекомендовали себя в качестве надежных девайсов. Что касается цены, то она может отличаться в зависимости от страны и региона проживания, но в среднем она варьируется в районе 30-35 долларов или около двух тысяч рублей. Более подробная и наглядная инструкция по замене катушки зажигания вместе с высоковольтными проводами приведена на видео ниже (автор видео — канал STO TONN).

Процедуру замены можно произвести своими руками, обычно эта задача не вызывает трудностей у автомобилистов, причем никакой специфический инструмент для этого не нужен. Вам понадобится только новый блок, набор гаечных ключей и тряпки. В целом процедура замены может быть проведена в гараже или прямо на улице.

Если вы не знаете, как снять модуль зажигания и поменять его с учетом распиновки контактов, то выполните следующие действия:

Сначала нужно открыть капот и обесточить бортовую сеть, для этого отключите аккумулятор. Не обязательно его снимать, можно просто отсоединить отрицательную клемму.
Далее, произведите демонтаж высоковольтных кабелей из места установки, при этом отметьте отдельно на листе их расположение, чтобы потом не спутать, или проставьте метки. Следует учитывать, что менять провода места нельзя, поскольку это может привести к поломке нового модуля, который будет установлен вместо старого.
Затем отключите разъем с проводкой от самого блока, для этого вам потребуется гаечный ключ на 13. С помощью ключа нужно открутить гайки фиксации устройства к двигателю.
После откручивания гаек модуль можно демонтировать. Используя тряпку, протрите место для установки и пространство вокруг него. Проверьте новый блок на предмет отсутствия повреждений, после чего можно произвести его монтаж. Процедура установки в целом аналогична процессу снятия, только производится в обратной последовательности. При монтаже не забудьте правильно подсоединить высоковольтные кабеля. Если у вас возникли сложности на этом этапе, посмотрите на крышку модуля — на ней должны быть отмечены номера проводов.

Извините, в настоящее время нет доступных опросов.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки при движении, троящий двигатель, затруднённый пуск или вообще отказ двигателя — это основные признаки выхода из строя модуля зажигания.

Сложность диагностики своими силами в том, что в модуле совмещены сразу несколько устройств, а сам он выполнен в едином корпусе и проверить каждое устройство отдельно — нет никакой возможности. По крайней мере голыми руками. Тем не менее, кое-что можно сделать для того, чтобы, если не отремонтировать, то хотя бы наверняка знать о причине неисправности.

Проверка качества контактов

В первую очередь, не демонтируя ничего, стоит проверить качество контакта на всех колодках цепи низкого напряжения, а также установить наличие контакта на проводах высокого напряжения.

Проверка наличия питания на модуле зажигания

Проверяем напряжения на колодках модуля зажигания

Для того, чтобы знать, что неисправен именно модуль, проверим, поступает ли на него питание. Для этого находим разъём в колодке, а там ищем контакт, маркированный литерой А. Для контроля питания модуля берём мультиметр, выставляем его в режим измерения переменного тока до 20 В , устанавливаем один щуп (минусовой) на массу двигателя и включаем зажигание. Второй щуп устанавливаем на вывод А на колодке. При исправном электрооборудовании мультиметр покажет 12 В, это значит, что питание на модуль подаётся, ищем причину неисправности дальше.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) Сперва скиньте клему «-» с аккумулятора, тем самым обесточив его. (Как скинуть клему «минус», для того что бы обесточить аккумулятор, смотрите в статье: «Замена аккумулятора »).

2) Затем в двигателе разыщите местонахождение модуля зажигания, а после его нахождения, отсоедините от него четыре высоковольтных провода, которые подсоединены к нему.

3) Далее отсоедините колодку проводов, отжав для этого удерживающий фиксатор, который её крепит на модуле.

4) Следом выверните три гайки, которые этот модуль крепят к кронштейну.

Примечание! Что бы вам было легче визуально определится, посмотрите ниже фото, на котором указаны места, где три гайки крепят модуль к кронштейну!

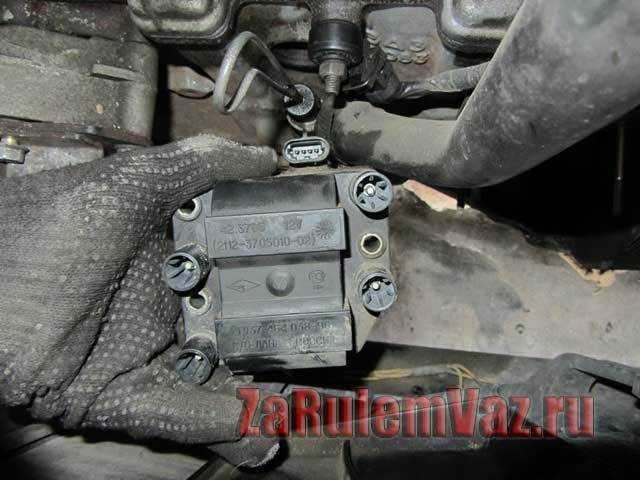

5) После чего снимите модуль с трех длинных шпилек, которые присутствуют на кронштейне.

Установка: Модуль зажигания устанавливается в обратном порядке снятию, но при обратной установке, вы обязательно должны знать две вещи:

1. После того как модуль зажигания будет установлен, посмотрите на его поверхность, видите там изображены цифры: 1, 2, 3, 4. Так вот, эти цифры обозначают номера соответствующих цилиндров.

2. А вы заметили что еще и на кончиках высоковольтных проводов присутствуют те же цифры: 1, 2, 3, 4. Все это было сделано для того, что бы вам было легче определить, какой из высоковольтных проводов куда нужно именно подсоединять к модулю.

Примечание! Все высоковольтные провода при обратной установке модуля, подсоединяйте строго по номерам к примеру: «первый провод — к первому выводу», «второй провод — к второму выводу» и.т.д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля, вам понадобится «высоковольтный разрядник », который можно приобрести в автомагазине за цену в районе 900-1500 руб. При помощи этого разрядника, вам можно будет проверить на исправность: модуль зажигания, катушку зажигания, и сами высоковольтные провода на наличие искрообразования.

Примечание! На видео отчетливо видно то что модуль зажигания исправен, потому что при подсоединении к нему поочередно всех проводов, на разряднике постоянно появляется искра, но при последней проверки видно то что искра немного обрывается, но все же модуль себя хорошо проявляет, и его замена не требуется!

Важно! При работе с модулем зажигания будьте осторожны, а так же не в коем случае не проводите с ней каких либо действий, не обесточив при этом аккумулятор!

Здравствуйте Тимур! Я так понимаю у вас на самом модуле зажигания присутствуют сквозные трещины, раз вы написали то что из самой крышки при работе двигателя исходят искры? Или вы имели ввиду то что искрят выводы модуля зажигания? Ну все равно и в первом и во втором случае нужно заменять модуль зажигания на новый, потому что при небольшом попадании на него различного рода воспламеняющейся жидкости, бензина например, может произойти возгорание! Во втором случае еще могут быть виноваты сами высоковольтные провода, в таком случае попробуйте поменять провода на новые, или просто снимите с какой либо другой машины и посмотрите что из этого получится!

Примечание! Выводы модуля зажигания — Это то место куда подсоединяются высоковольтные провода!

Может ли из за модуля не заводится машина

Здравствуйте Роман! Конечно!

Может ли из-за модуля то работает ровно то начинает троить, заглушить заведёшь снова нормально работает потом на холостых поработает и снова троить начинает?

Здравствуйте, Алексей! Троить после длительной работы на холостых может по двум причинам: богатая смесь на ХХ (возможно, засорён воздушный фильтр или неисправен датчик массового расхода воздуха) или старые свечи зажигания (или просто неподходящие по калильному числу). Я бы начал с замены свечей на подходящие.

Добрый день! На холодную через

20 сек. после запуска начинает сильно троить и одновременно моргает чек, БК выдает пропуски зажигания. За диагностику не хочу переплачивать СТО, обнадежте меня, что это именно модуль!). И еще, при перезапуске двигатель работает ровно. Свечи новые, провода тоже недавно менял (пробивали)

Здравствуйте, Иван! Модуль обычно или работает, или нет. Ну, в сырую погоду может глючить. В вашем же случае больше похоже на отсутствие коррекции обогащения смеси по мере прогрева двигателя. Попробуйте через 10 секунд после запуска снять фишку с датчика температуры (который с двумя проводами), должен сработать вентилятор радиатора и снизиться обороты. Если при этом троения не будет, значит, виноват датчик или тосола мало (и до датчика не доходит). Ну, или свечи бракованные…
