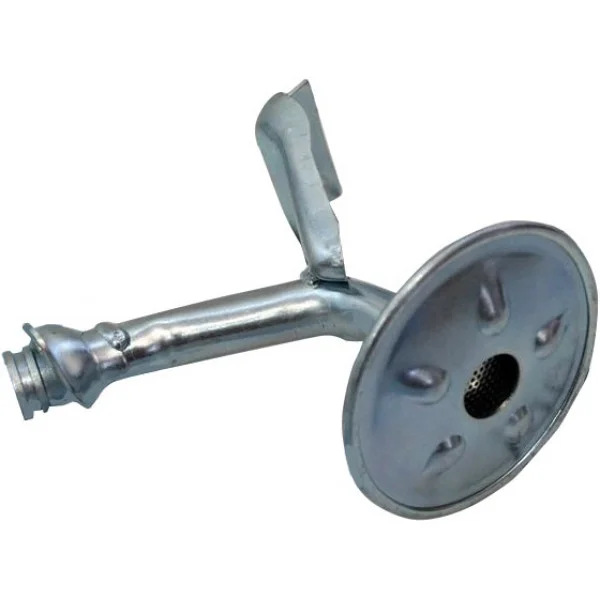

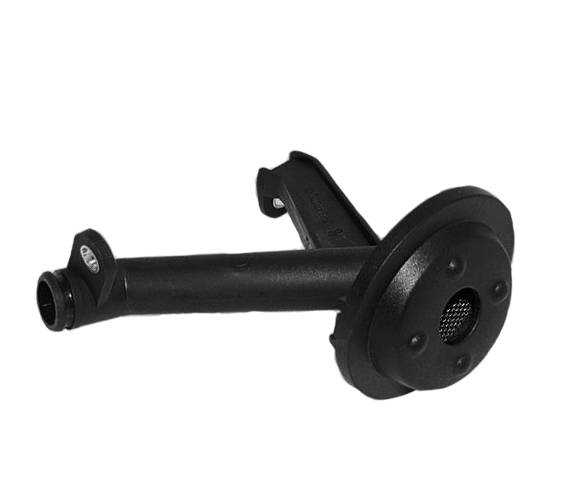

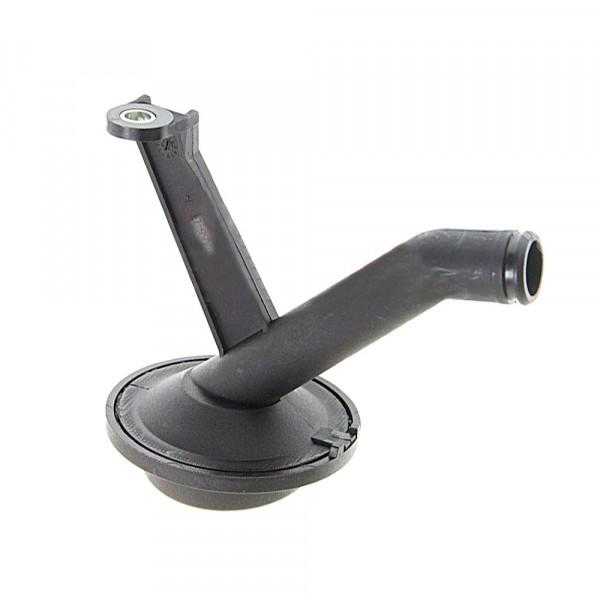

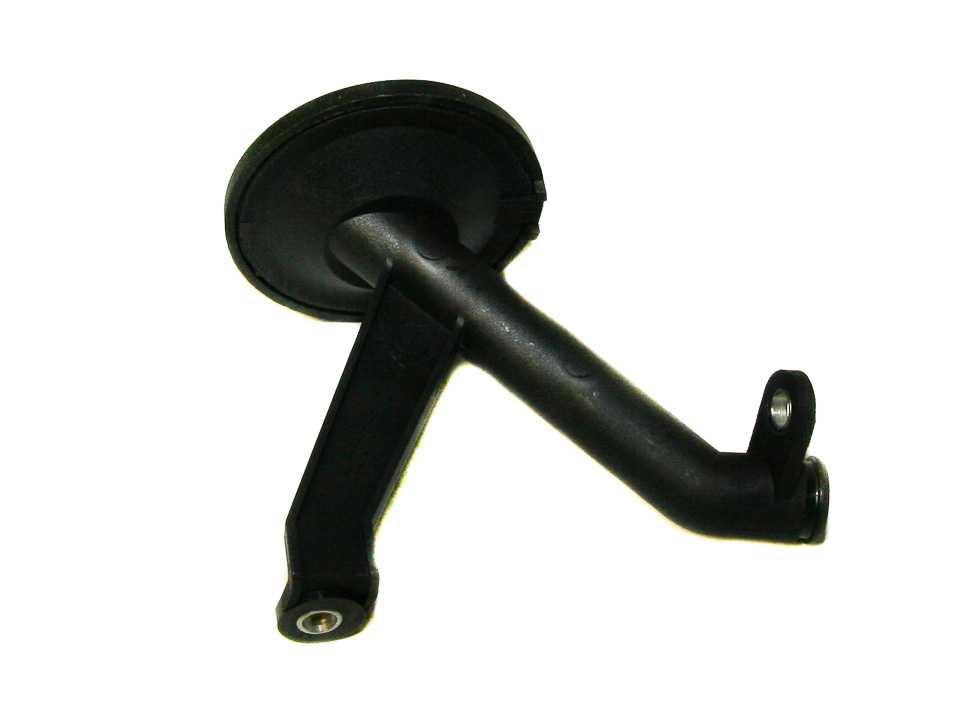

Приемник масляного насоса 2108

Что такое помпа

Водяной насос-агрегат, ответственный за отведение от мотора тепла при помощи антифриза. Его же называют центробежной помпой. Если на автомобиле может использоваться инжектор или впрыск топлива производит карбюратор, то насос всегда одинаков по конструкции. При помощи этого агрегата охлаждающая жидкость циркулирует по системе, отводя тепло от силовой установки автомобиля к радиатору, ответственному за охлаждение.

Менять помпу необходимо после каждых 90 000 километров пробега. Так у вас будет меньше неприятностей с двигателем своего транспорта. Модели ВАЗ-2109 на сегодня уже не выпускаются, так что все они старше семи лет, поэтому следить за автомобилем необходимо тщательнее. Ремень ГРМ у них меняется после 45 000 километров, а помпу стоит менять через одну его установку.

Удобно совершать замену насоса в момент установки нового ремня ГРМ, так как располагается этот насос в кожухе под шестерней распредвала.

Тюнинг ДВС

• прямоточня выпускная система – паук схемы 4/2/1 и резонатор с банками;
• спортивный распредвал – изменяются режимы газораспределения.

Тюнинг 2108

Обычно применяется тюнинг для добавления мощности около 10 л. с. за счет замены карбюратора инжектором либо прямоточного глушителя. Существует трудоемкий вариант замены коленвала со следующим диаметром кривошипа. Ход поршня увеличивается на 2 мм, однако требуется комплект КШГ, точный расчет и подгонка механизма.

Таким образом, в двигателе 2108 использованы передовые технологии немецкого автопрома. Снижен вес и габариты мотора для поперечного размещения под капотом переднеприводного авто. В двух версиях 1,1 л и 1,5 л модернизация производилась сотрудниками завода производителя.

Проблема серной кислоты

Во время сгорания топлива часть газов, которые расширяются, попадает в пространство под поршнем. В этих газах содержится много веществ, среди которых – пары разных кислот. В результате количество серы, которая присутствует в топливе, влияет на количество сернистой и серной кислот, проникающих в масло. Соответственно, чем больше серы в топливе, тем больше ее кислот попадает в масло.

Серная кислота способствует ускорению окисления моторного масла, сокращая, таким образом, его рабочий ресурс. В результате получается довольно простая зависимость: чем меньше в топливе содержится серы, тем дольше масло сможет работать.

Нельзя сказать ничего о содержании серы в топливе только по одному его виду. Все, что может сделать водитель, это посмотреть соответствующий документ на АЗС.

Причины выхода из строя

Не всегда центробежный насос доживает до плановой замены, так как существует немало других причин ее выхода из строя. В первую очередь неисправностью является снижение уровня антифриза в системе, что часто случается при повреждении сальника. Причины этому могут быть следующие:

• резкие изменения температуры;
• загрязнение, например, жидкая грязь, случайно попавшая под капот;
• редкая смена антифриза (в нем может содержаться много масла и продуктов горения);

Выявить течь сальника реально по характерным подтекам, которые видны при внешнем осмотре. Если вы заметили стук со стороны этого агрегата, то это может указывать на выход из строя подшипника. При этом симптоме необходима немедленная замена помпы ВАЗ-2109, так как передвижение на таком автомобиле способно привести к заклиниванию насоса или смещению его вала.

Свидетельствовать о том, что насос неисправен, могут следующие признаки:

• следы тосола на земле после стоянки автомобиля;
• во время работы мотора слышны воющие звуки;
• перегрев двигателя (обычно это случается из-за выхода ротора из строя).

Если вы не уверены, стоит ли заменять помпу, то желательно пощупать верхний шланг, идущий к радиатору. Если он теплый, то необходимо срочно заменять вышедшую из строя деталь.

В момент когда вы меняете шланг ГРМ, уберите кожух с агрегата и осмотрите его на целостность. В некоторых случаях водяной насос выходит из строя из-за брака или трещин на корпусе.

проверка системы смазки на автомобиле ваз 2108, ваз 2109, ваз 21099

1. Откройте на автомобиле ваз 2108, ваз 2109, ваз 21099 капот. Не спешите сразу проверять уровень масла в двигателе — дайте маслу стечь в масляный картер, это займет две-три минуты. За это время внимательно осмотрите двигатель — нет ли на нем свежих подтеков масла.

2. Загляните под переднюю часть автомобиля — не пробит ли масляный картер двигателя, нет ли там течи масла. ПОЛЕЗНЫЙ СОВЕТ Если обнаружена течь масла из пробитого масляного картера, попытайтесь временно заделать ее на месте. Для этого можно использовать автомобильную камеру, кусок резины, тряпку, деревянную пробку и т.п.

3

Обратите особое внимание на масляный фильтр. Масло может подтекать из-под резиновой прокладки масляного фильтра, если прокладка масляного фильтра повреждена или фильтр плохо закреплен

Если масло подтекает из-под масляного фильтра, иногда бывает достаточно немного довернуть его по часовой стрелке.

ПРЕДУПРЕЖДЕНИЕ О горячие детали двигателя можно обжечься, поэтому наденьте перчатки и одежду с длинными рукавами.

4. Выньте масляный щуп из двигателя, протрите щуп чистой тряпкой и вставьте на место. Еще раз достаньте масляный щуп и проверьте уровень масла. Уровень масла должен находиться между метками «MIN» и «MAX».

5. Если уровень масла ниже метки MIN, долейте масло в двигатель автомобиля до нормы, для этого можно использовать воронку из горловины пластиковой бутылки. Пустите двигатель. Если при нормальном уровне масла в двигателе лампа давления масла погасла, можно продолжать движение на автомобиле. Если лампа давления масла все равно горит, проверьте исправность датчика давления масла. Для этого отверните штатный датчик давления масла и установите на его место механический манометр. Если давление при нормальной частоте вращения холостого хода более 0,06 МПа (0,65 кгс/см3) и увеличивается с ростом оборотов, неисправны датчик давления масла или его электрическая цепь. Если после устранения всех видимых причин давление масла в двигателе недостаточно (горит лампа падения давления масла), требуется диагностика и ремонт двигателя (см. разд. 4 «Двигатель»).

ПРЕДУПРЕЖДЕНИЕ Не пытайтесь доехать до гаража — двигатель выйдет из строя. Отбуксируйте автомобиль ваз 2108, ваз 2109, ваз 21099 в ремонт с неработающим двигателем.

проверка уровня и доливка масла в систему смазки двигателя на автомобилях ваз 2108, ваз 2109, ваз 21099

проверка уровня и доливка масла в коробку передач на автомобиле ваз 2108, ваз 2109, ваз 21099

проверка системы зажигания на автомобиле ваз 2108, ваз 2109, ваз 21099

Ремонт масляного насоса ваз 2108

Ремонт масляного насоса на автомобиле ваз 2108 предполагает его разборку с целью замены вышедших из строя элементов. Для выполнения разборки потребуется стандартный набор инструментов. Предварительно необходимо снять масляный насос с автомобиля. Далее положите его на чистый верстак и можно приступать. Пошаговый процесс разборки выглядит следующим образом:

Снимаем корпус масляного насоса, предварительно отвернув шесть болтов его крепления

Болты заточены под шестигранный ключ, но можно воспользоваться и обычной плоской отверткой, только главное чтобы она не проскальзывала и грани не слизывала.
Отвернув болты крепления корпуса, осторожно поддеваем крышку плоской отверткой таким образом, чтобы установочные штифты на корпусе вышли из отверстий на крышке насоса.

• Выворачиваем пробку редукционного клапана. Под пробкой расположена уплотнительная алюминиевая прокладка, которую необходимо заменить в случае если она сильно обжата и не дает нужной герметизации.
• После того, как пробка будет снята, вынимаем из отверстия пружину редукционного клапана.

• Теперь можно извлечь из корпуса сам клапан, для этого достаточно лишь потянуть его на себя. В случае если он туго идет, то постучите слегка корпусом масляного насоса по деревяшке, обычно этого хватает.
• Осмотрите поверхность корпуса и крышки насоса на предмет наличия механических повреждений, которая не должна иметь явных следов сильного износа, глубоких царапин и других дефектов. В противном случае необходимо заменить либо крышку, либо сам насос в сборе.

• Кроме этого, шестерни потребуют замены и в случае увеличенного осевого зазора. Для проверки осевого зазора потребуется металлическая линейка и два щупа толщиной 0.12 и 0.15мм. Вложите в корпус насоса сначала ведущую шестерню. Положите на корпус насоса линейку торцом. С помощью щупа определите зазор между ведущей шестернью и плоскостью насоса. Для ведущей шестерни зазор должен составлять 0.12мм поэтому и щуп используется данной толщины. Если щуп будет свободно входить в пространство между торцом линейки и плоскостью, значить зазор превышает допустимый и шестерню необходимо заменить.
• Далее аналогично вкладываем ведомую шестерню и определяем зазор, который должен быть равен 0.15мм.

• Далее проверяем редукционный клапан. В первую очередь необходимо осмотреть его гнездо, которое не должно иметь механических повреждений. В противном случае необходимо заменить корпус масляного насоса. Так же осмотрите поверхность самого клапана, которая так же не должна иметь следов механических повреждений. В противном случае меняем клапан.
• Замените пружину редукционного клапана если она погнута, вытянута или имеет другие механические дефекты.

Теперь, когда вы убедились в исправности всех элементов масляного насоса, выполнили замену вышедших из строя деталей, можно приступать к сборке. Процесс сборки выглядит следующим образом:

• Оденьте крышку насоса и заверните болты ее крепления.
• Масленкой залейте в отверстие редукционного клапана несколько капель масла, после чего вставьте пружину и клапана. Заверните пробку.
• Таким же образом, с помощью масленки, залейте в отверстие для маслоприемника, моторное масло в корпус насоса и проверните несколько раз шестерни, чтобы смазать их рабочие поверхности.

Течь масла сзади двигателя — выработка вала

С такой поломкой легко не справиться, так как она возникает из-за естественного образования канавки в сальнике, проделанной валом. Здесь без разбора двигателя не обойтись, так как нужно менять весь валовый элемент. При обращении в хороший автосервис его специалисты обязательно предложат почистить систему от накопленных в ней газов. Необходимо устранить вентиляционный засор.

Найти СТО можно на агрегаторе Uremont.com , где для автовладельцев предусмотрены:

• онлайн-бланк заявки на проведение работ;
• интерактивная карта с адресами техцентров-партнеров;
• чат с профессионалами (в том числе консультация автоэксперта);
• отзывы и оценки пользователей;
• тематические статьи и пр.

Источник

Как отремонтировать масляный насос ВАЗ 2108/2109

Торопиться с заменой маслонасоса на новый не стоит, ведь механизм можно отремонтировать своими руками. Для качественного проведения процедуры понадобится специальный инструмент:

• штангенциркуль;
• микрометр (0–25 мм);
• плоские щупы;
• металлическая линейка.

Если же такого перечня инструментов нет, то ремонтом лучше не заниматься и попросту купить новый насос.

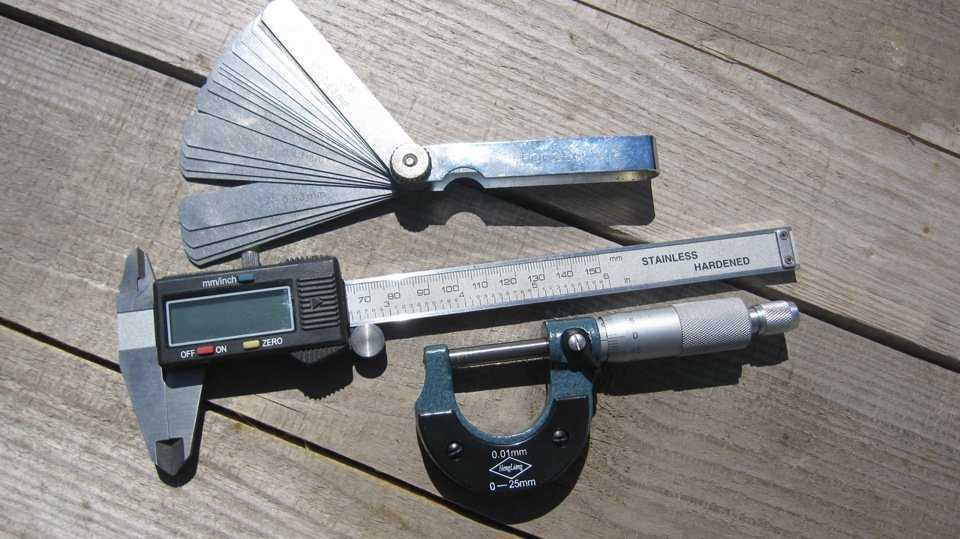

Основными инструментами при ремонте масляного насоса являются микрометр, штангенциркуль, щупы и металлическая линейка

Как разобрать маслонасос

Демонтировав механизм с автомобиля, для проведения ремонта потребуется его разборка. Процедура предполагает выявление износившихся элементов и их последующую замену. В результате дефектовки может выясниться, что насос проще выбросить, чем отремонтировать. Поэтому такой поворот событий исключать не стоит.

Детали масляного насоса: 1 — передний сальник коленчатого вала; 2 — крышка насоса; 3 — резиновое уплотнительное кольцо; 4 — маслоприемник; 5 — корпус насоса; 6 — ведомая шестерня; 7 — ведущая шестерня; 8 — редукционный клапан; 9 — пружина клапана; 10 — пробка; 11 — уплотнительное кольцо масляного насоса

Разборку производим следующим образом:

1. Для разделения насоса на две части, откручиваем болты, которыми крепится крышка к корпусу, после чего убираем её в сторону.

Крышка к корпусу крепится на шести болтах, которые необходимо открутить

Масляная помпа имеет ведомую и ведущую шестерни

Чтобы демонтировать редукционный клапан, потребуется открутить пробку

Оцениваем состояние крышки и корпуса масляного насоса, проверяем на предмет трещин, задиров и т. п

Замена сальника, крышки, прокладки и других деталей насоса

Одним из элементов, который нуждается в обязательной замене, даже при отсутствии видимых повреждений, является сальник. Помимо того, что со временем резина уплотнителя грубеет, рабочая часть также изнашивается. В результате сальник может попросту пропускать масло, что приводит к появлению течи. И также обязательной замене подлежит прокладка. Стоят эти комплектующие недорого, и экономия в этом случае попросту неуместна.

При ремонтных работах с масляным насосом рекомендуется заменить также передний сальник коленвала

Более ответственная работа предстоит с проверкой корпуса, крышки и шестерён. Для начала нужно измерить зазор между шестерёнчатыми элементами и плоскостью корпуса. Для этого прикладываем металлическую линейку к плоскости корпуса и с помощью щупа производим замер между шестерней и линейкой. В этом случае зазор между ведущей шестерней должен составлять 0,12 мм, для ведомой — 0,15 мм.

При измерении зазора между плоскостью корпуса и ведущей шестернёй, показатель должен составлять 0,12 мм, между ведомой и корпусом — 0,15 мм

После этого производим замеры толщины самих шестерён: для ведущей номинальный параметр равен 7,45–7,47 мм, предельный составляет 7,42 мм. Ведомая шестерёнка имеет такую же номинальную толщину, а предельная равна 7,35 мм.

При проведении ремонтных работ с масляным насомом выполняют измерение толщины ведущей и ведомой шестерён

Затем приступаем к замерам посадочного места ведомой шестерни и толщины сегмента, который располагается между двумя шестернями механизма в корпусе. В первом случае показатель не должен быть более 75,1 мм, во втором — не менее 3,4 мм.

Замер посадочного отверстия ведомой шестерни и толщины сегмента в корпусе масляного насоса

Нелишним будет также проверить возможную деформацию крышки. Для этого её укладывают на ровную поверхность и покачивают: зазор должен отсутствовать. В случае обнаружения деформации её устраняют путём шлифовки.

Внимание стоит обратить и на отверстие под редукционный клапан, диаметр которого должен составлять 12,03 мм. Пружина без нагрузки должна иметь размер 44,72 мм, под нагрузкой в 4±0,24 кг/с — 31,7 мм

В случае деформации может потребоваться шлифовка плоскости крышки масляного насоса

После дефектовки производим замену износившихся деталей на новые, проводим повторно замеры, смазываем все элементы моторным маслом и устанавливаем механизм на двигатель. Перед монтажом рекомендуется выполнить чистку маслоприемника.

Видео: ремонт маслонасоса на ВАЗ 2108/2109

Замена масляной помпы на ВАЗ 2108/2109 не является сложной процедурой. Следуя пошаговой инструкции и используя стандартный набор инструментов, каждому автолюбителю по силам самостоятельно выполнить такую работу. С ремонтом маслонасоса ситуация несколько иная: для починки понадобится измерительный инструмент, позволяющий выявить и заменить проблемную деталь.

Замена масляного насоса на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Сталкивались ли Вы с ситуацией, когда в пути неожиданно на приборной панели загорается лампочка, сигнализирующая о недостаточном давлении масла в системе. Многие люди первым делом идут заливать масло в двигатель, но после заливки, садясь за руль, видят — а лампочка-то не перестала гореть. В сегодняшней публикации мы постараемся разобраться в причинах данной проблемы.

Итак, причин предостаточно: начиная от датчика давления масла, который может выйти из строя и давать ложные показания, и заканчивая масляным насосом, где так же возможно наличие неисправности, а находящиеся внутри детали неправильно работают. Решение – ремонт данного насоса. А с тонкостями процесса и последовательностью действий мы рекомендуем ознакомиться тут: «Ремонт масляного насоса».

Месторасположение насоса

Находится за шкивом коленчатого вала. Рассмотреть его представится возможным лишь при снятом с двигателя автомобиля шкиве. На фото ниже указан данный насос, крепящийся к блоку цилиндров за счёт шести болтов крепления.

• В случае следующих неполадок:
• • Во-первых, снижается масляное давление в системе, о чём сигнализирует лампочка давления масла.
• • И во-вторых, расход масла в системе увеличивается, требуя постоянной доливки моторного масла в двигатель.

Как заменить масляный насос, он же маслонасос на ВАЗ 2108-ВАЗ 21099?

Примечание!
Вам понадобятся следующие инструменты: набор основных гаечных ключей, торцевые головки, карданные шарниры и удлинитель.

1. 1) На инжекторных автомобилях в первую очередь необходимо снять с двигателя датчик положения коленвала. (Подробности и тонкости процесса описаны в статье: «Замена датчика положения коленчатого вала»)
2. 2) Затем слейте моторное масло, находящееся в двигателе автомобиля. (Здесь вам на помощь придет инструкция: «Замена масла в двигателе»)
3. 3) После, снимите зубчатый шкив коленвала. (Читайте в заметке: «Замена переднего сальника коленвала», в пунктах «1-4»)

4) Следом снимайте поддон картера, затем отверните несколько болтов крепления маслоприемника и снимите его. ( Подробные действия узнаете из публикации: «Замена маслоприемника на ВАЗ»).

5) С помощью удлинителя с накидной головкой, отверните шесть болтов которые крепят маслонасос к блоку цилиндров автомобиля.

Примечание!
Под болтами крепления маслонасоса находятся плоские шайбы, поэтому отворачивайте болты аккуратно, не потеряв их.

6) Теперь с помощью толстой отвертки чуть сдвиньте маслонасос, вставив её между коренным подшипником и непосредственно насосом.

7) Аккуратно снимите насос с коленвала.

Установка

1) Во время установки ведущую шестерню необходимо совместить с лысками коленвала.

2) Теперь смажьте моторным маслом рабочую кромку переднего сальника коленвала.

4) Установите новый насос масла на коленвал. Аккуратно деревянной палочкой или тупой частью карандаша заправьте рабочую кромку сальника во внутрь. Заверните шесть крепёжных болтов.

5) Поставьте детали на места в обратном снятию порядке.

Важно!
Сняв ремень «газораспределительного механизма», старайтесь не проворачивать коленчатый и распределительный валы, иначе при резком провороте поршни могут ударить по клапанам, следовательно произойдет деформация одного либо нескольких клапанов!

Что делать, если течет масло из двигателя автомобиля ВАЗ 2109

Движок – это, наверное, настоящее сердечко нашего транспортного средства. Ежели он никак не действует, то и наша машинка, и с места тронуться никак не сумеет, ну либо сломается на своем пути. И так, ежели, вы перед капотом увидели подтеки масла, то сходу займитесь починкой, в неприятном случае нужно непрерывно лить масло, которое стоит никак не совсем недорого, к тому ведь станет проистекать завышенный износ трущихся подробностей двигателя.

Масло в силовом аппарате накапливается в поддоне картера, а оттуда теснее угождает ко всем оставшимся составным частям. Поддон прикреплен к картеру болтами, промежуток меж ними уплотнен резиновой прокладкой, либо специальными герметиками. Конкретно в данном месте и имеет возможность показаться капать. Нехорошо, ежели, наличествует сквозное дефект поддона, поэтому, будто в данном случае все масло вытечет в отсутствии остатка.

Этак будто как лишь на панели устройств зажегся бленкер давления масла, необходимо сходу перешибить движок и изготовить зрительный ликбез на объект выливания масла. На транспорте найти капать легче, в воде остаются масляные отпечатки. Истина, починить катер в разы труднее, нежели авто.

Чуть больше поддона располагаться коленвал, пара его конца выступают из блока. Около коренных шеек наличествует уплотнение в облике резиновых манжет. Манжеты имеют качество срабатываться, оттуда затевает проникать масло.

Иная фактор течи – это повреждение вентиляции картера. Во время работы силового аппарата, отработавшие газы никак не уходят в выхлопную трубу, дробь из их накапливается изнутри вашего двигателя, поэтому, влияние в картере вырастает. В установленный эпизод влияние делается таковым, будто масло затевает выкидывать наружу чрез манжеты. В данном случае необходимо сделать вентиляцию и все газы станут ретироваться в выпускную систему.

На самой вершине размещена картина блока цилиндров. Наверное, совсем принципиальный узел мотора, поэтому, будто конкретно тут пребывают клапаны ГРМ и сортировочный вал. Стоит отметить, что изнутри головки длятся идущие из блока каналы охладительные рубахи и масляные трассе. Верхняя дробь блока крепится к нижней доли, меж ними резинный уплотнитель. Также имеет возможность происходить масло. Часто масло заливает свечки, движок затевает действовать с перебоями. Как лишь мы нашли пространство течи масла из мотора, необходимо уничтожать эту внезапно появившуюся автомобильную проблему. Истина работать, наверное, необходимо только с разумом. Стоит сжать крышку клапанного приспособления, будто никак не совсем трудно, нужно совлекать движок, отсоединять коробку передач и поменять манжеты из-за маховиком. Сбросить головку блока также никак не совсем элементарно. Необходимо вполне спаять ОЖ из системы остывания, отсоединить огромную численность патрубков и воздуховодов, примыкающих к нему. Дальше необходимо отвинтить, а позже верно закрутить, бессчетные гайки на шпильках.

В едином, починка мотора — наверное, совсем муторная операция, которая нужна для конкретной части мастерства. Во время починки необходимо хорошо подчистить движковый форпик, аннулировать масляные отпечатки, позже захлестнуть свежее масло, изменить масло подкачивающий фильтр и ехать маленькое отдаление. Ежели, масло станет прыскать, то на чистом движке станет, следовательно, откуда. Слитое из мотора старенькое масло выливать на территорию ни в коем случае невозможно, так как, наверное, большой удар сообразно природе. Есть особые станции приема схожих ГСМ, туда и свозим отработанное масло.

Источник

Устройство масляного насоса двигателя автомобилей ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях масляный насос двигателя шестеренчатого типа с внутренним зацеплением и приводом от переднего конца коленчатого вала (ведущая шестерня установлена на двух лысках носка коленчатого вала).

Масляный насос имеет редукционный клапан для поддержания нужного давления в системе смазки двигателя. Также имеется большая ведомая шестерня, работающая в паре с ведущей. Обе шестерни установлены в корпусе закрытом крышкой. Помимо этого в крышке масляного насоса устанавливается передний сальник коленчатого вала.

Через свой маслоприемник с сетчатым фильтром масляный насос забирает моторное масло из поддона двигателя и нагнетает его в каналы системы смазки. Маслоприемник крепится болтами к крышке второго коренного подшипника и к корпусу насоса. Соединение трубки маслоприемника и корпуса масляного фильтра уплотнено уплотнительным кольцом.

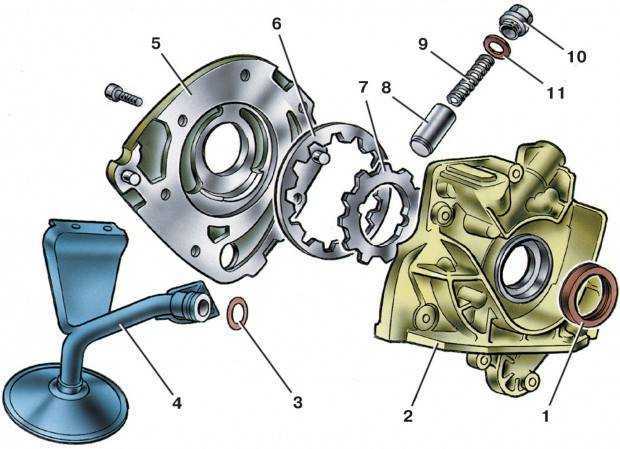

Детали корпуса масляного насоса

1.Корпус в сборе с шестернями. 2.Корпус без шестерен. 3.Разделительный сегмент шестерен. 4.Ведомая шестерня. 5.Ведущая шестерня.

Примечания и дополнения

— При выходе масляного насоса из строя или возникновении каких-либо проблем в его работе давление масла в системе смазки резко падает и на щитке приборов загорается лампа аварийного давления масла. Движение на автомобиле в таком случае запрещено, так как может привести к выходу из строя двигателя.

Источник статьи: http://twokarburators.ru/ustroystvo-maslyanogo-nasosa-dvigatela-2108-2109/
