Как можно отключить иммобилайзер на Ладе Приора

Владельцы машин, оснащенных иммобилайзером, довольно часто сталкивались с проблемами, вызванными помехами от сотовых телефонов, а также полной разрядкой аккумулятора, из-за которой устройство просто прекращало срабатывать. Именно поэтому производитель выпустил дополнительное программное обеспечение, позволяющее запускать двигатель в обход данного оборудования. Кроме того, появилась возможность отключать иммобилайзер и заводить автомобиль традиционным способом. Именно ее мы рассмотрим в этой статье, но сперва попытаемся разобраться с конструкцией устройства.

Куда и как лучше установить элементы сигнализации

Устройство «Приоры» таково, что просто невозможно выбрать какое-то другое место для установки блока сигнализации, кроме как в районе основного ЭБУ, который расположен в «бороде» панели управления под блоком отопителя. Доступ к нему можно получить, сняв своими руками боковые пластмассовые панели, расположенные в районе педали акселератора с водительской стороны, и левой ноги со стороны пассажира.

Чем удобно размещение именно там? А тем, что прямо над блоком управления расположен электропакет. В нём имеются все функции, необходимые для работы сигнализации. То есть этот «пакет» командует центральным замком, стеклоподъёмниками, открытием багажника и стартером. Тут же рядом находится блок реле и предохранителей системы управления двигателем. Потому нет необходимости тянуть далеко провода в разные стороны. Всё можно установить своими руками на месте. Ведь «Приора» оборудована даже датчиками открытия капота и багажника прямо с завода.

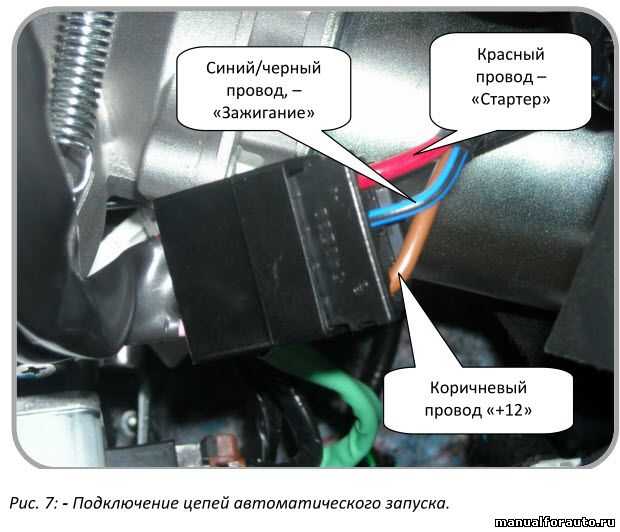

Точки подключения автосигнализации

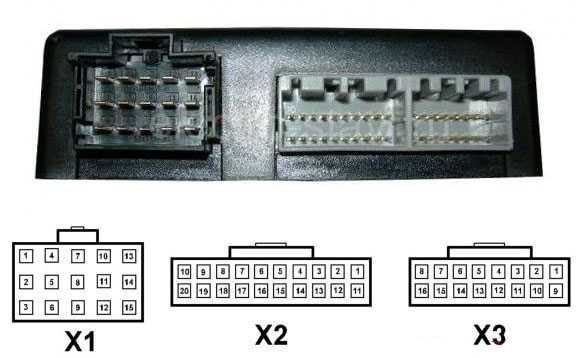

Здесь не может быть единого точного рецепта. Дело в том, что каждый производитель автосигнализации, по-разному располагает точки выхода на разъёме блока управления, и тут уже придётся ориентироваться по прилагаемой к набору технической документации. Это если владелец решит установить сигналку своими руками. Когда же это делает специалист СТО или Центра продаж, то у них имеется соответствующая литература на все виды систем.

Провод питания сигнализации лучше всего провести отдельно, прямо от аккумулятора. Минус установить на месте. Возле ЭБУ «Приоры» имеется специальная шпилька от кузова для устойчивой «массы». Контакты реле, разрывающие цепь, обычно врезаются в провод управляющий бензонасосом прямо от реле в ряду около ЭБУ. Остальные провода нужно установить, по прилагаемой к набору документации. Точное назначение контактов электропакета «Приоры» видно на схеме и рис. ниже.

Сообразно описанным контактам и имеющейся документации системы, можно не торопясь установить на «Приору» сигнализацию своими руками.

Полезное видео по сигнализации на «Приору» ниже:

Сигнализация Леопард: инструкция пользователя
Как подключить и отключить штатную сигнализацию на Приоре
Для чего нужны автомобильные секретки, как применяются
Профессионалы выбирают сигнализацию Леопард

Почему моргает иммобилайзер на приоре

страница » Почему моргает иммобилайзер на приоре

На автомобили Лада Приора ВАЗ 2170 устанавливают иммобилайзер, представляющий собой электронную систему, предназначенную для предотвращения несанкционированного пуска двигателя путем разрыва электрических цепей системы управления двигателем. Иммобилайзер встроен в блок управления стеклопакетом. Система состоит из блока управления, контрольной лампы в комбинации приборов, катушки связи в замке зажигания, рабочего ключа в пульте дистанционного управления и обучающего ключа с меткой красного цвета. Режимы работы иммобилайзера отображаются включением сигнализатора и сигналами встроенного в него зуммера. Блок управления иммобилайзером и ЭБУ двигателем могут находиться в одном из двух состояний: 1 состояние — функция иммобилизации выключена. В этом состоянии блок управления иммобилайзером выключен, связь между ним и ЭБУ отсутствует, блокировка двигателя невозможна; 2 состояние — функция иммобилизации включена (обученное состояние). В этом состоянии возможна блокировка двигателя, разблокировка осуществляется путем получения ЭБУ правильного пароля от блока управления иммобилайзером. В обученное состояние ЭБУ и иммобилайзер переходят после обучения рабочих ключей с помощью обучающего ключа. По окончании процедуры обучения блок ЭБУ и блок иммобилайзер переходят в обученное состояние.

ПРЕДУПРЕЖДЕНИЕ Для того чтобы не потерять обучающий ключ (с красной вставкой), для пуска двигателя используйте только рабочие ключи.

Обучение ключей иммобилайзера

Для активации противоугонной функции проведите процедуру обучения иммобилайзера.

После полного выполнения всей процедуры обучения: — в ЭБУ системы управления двигателем будет активирована противоугонная функция, если она еще не была активирована; — система изменит свой пароль на новый, выбранный случайным образом; — в обучающий ключ будет записан новый пароль системы; — из памяти сотрется информация обо всех ранее обученных рабочих ключах; — в память будут занесены коды тех рабочих ключей, которые были обучены в данной процедуре обучения.

Процедуру обучения иммобилайзера применяют в следующих случаях: — для активации противоугонной функции в ЭБУ (например, на новом автомобиле или при замене неисправного ЭБУ); — при утере рабочих ключей для стирания информации о старых рабочих ключах и для обучения новых; — для смены пароля системы, если владелец предполагает, что пароль мог быть считан (например, при продаже автомобиля одним владельцем другому);

— при замене неисправного иммобилайзера новым для обучения рабочих ключей.

ПРИМЕЧАНИЕ В системе предусмотрено обучение только двух рабочих ключей. Обучать можно только новые рабочие ключи (т.е. те, которые не были обучены другим иммобилайзером) или те, которые до этого были обучены с помощью обучающего ключа, используемого в данной процедуре обучения. Обучать рабочие ключи можно только совместно с ЭБУ, в котором не активирована противоугонная функция, или с тем ЭБУ, который был обучен совместно с обучающим ключом, используемым в данной процедуре обучения.

Для обучения ключа иммобилайзера необходимо выполнить следующее.

ПРИМЕЧАНИЕ Если необходимо обучить второй рабочий ключ, выполните еще раз операции 3-5, включая зажигание вторым обучаемым рабочим ключом. Если такой необходимости нет, продолжайте процедуру обучения.

6. Во время мигания контрольной лампы (около 6 с) выньте обученный рабочий ключ из замка зажигания, вставьте вновь обучающий ключ в замок и включите зажигание. Если все сделано правильно, зуммер подаст три сигнала в момент включения зажигания. 7. Дождитесь с включенным зажиганием (около 6 с) подачи зуммером еще двух звуковых сигналов.

8. Выключите зажигание, но не вынимайте обучающий ключ из замка зажигания. Примерно через 6 с после выключения зажигания зуммер должен подать один звуковой сигнал, а контрольная лампа должна начать мигать с удвоенной частотой.

ПРИМЕЧАНИЕ Если зуммер не подал звуковой сигнал, а быстрое мигание лампы прекратилось, то необходимо выключить зажигание и начать процедуру обучения снова. Если и повторно не удается закончить процедуру обучения, значит, возникла неисправность или этот обучающий ключ не подходит к данному ЭБУ.

9. Не позднее чем через 6 с после звукового сигнала (пока быстро мигает лампа) включите зажигание этим же обучающим ключом. Подождав 2-3 с, выключите зажигание. Не позднее чем через 5 с после выключения зажигания зуммер должен подать три сигнала, а быстрое мигание контрольной лампы должно прекратиться. Не включайте зажигание еще как минимум 10 с.

Как активировать иммобилайзер на Приоре

Если активация или обучение штатного иммобилайзера по каким-то причинам не была проведена в автосалоне, можно сделать все самому. Это не так уж сложно, если выполнить пошагово ряд действий. Для начала нужно знать, что входит в комплект каждого иммобилайзера — это собственно противоугонное устройство и 3 ключа. Два из них черного цвета — рабочие ключи. Один красный — обучающий. С помощью этого ключа и проводятся активация или обучение устройства.

Для того чтобы узнать, как активировать иммобилайзер, можно попробовать воспользоваться инструкцией. Однако в инструкции от штатного иммобилайзера для Лады Приоры ход активации описан в общих чертах, не совсем понятно и подробно для человека, который впервые собирается активировать устройство. Поэтому далее будет детально описан каждый шаг обучения и то, к чему он должен привести, чтобы сразу можно было определить ошибку. Главное, выполнять все пошагово.

Два вида ключей

Перед началом активации иммобилайзера нужно убедиться, что двери авто закрыты. Теперь обучающим ключом включаем зажигание. Оно должно работать минимум 6 сек. Выключаем зажигание. Если все делается правильно, то лампа будет мигать в течение всего времени активации. Если лампа вдруг перестает мигать, значит, допущена ошибка, есть поломка или нарушены временные рамки процедуры. Лампа — показатель правильности активации.

В течение того времени, пока лампа сигналит, нужно включить зажигание с помощью рабочего ключа. Можно будет услышать сигналы, издаваемые зуммером. Их должно быть 3. Если их не последовало, значит, обучение проходит неправильно.

После того как прозвучали 3 сигнала, нужно подождать еще немного (примерно 6 сек.), пока сигнал не будет подан еще 2 раза. Если сигналов не было, следует проверить иммобилайзер на наличие поломок или узнать, не был ли он обучен другим ключом. Когда прозвучали 2 сигнала зуммера, зажигание нужно выключить. Если владелец собирается обучить не один, а нескольких ключей, то аналогичные процедуры нужно повторить с каждым из них.

Удостоверившись, что лампочка по-прежнему мигает, следует вынуть рабочий ключ из замка зажигания. Потом в него вставляется обучающий ключ и зажигание включается. Если не было никаких ошибок, то зуммер опять выдаст 3 сигнала, подтверждающих правильность активации. После того как звуки были услышаны, выключать зажигание не требуется. Спустя 6 сек. зуммер подает еще 2 сигнала, которые подтверждают, что все проходит правильно.

Теперь зажигание нужно снова выключить, но обучающий ключ оставить в замке. Через те же 6 сек. после отключения зажигания зуммер должен издать 1 сигнал. Сигнальная лампа учащает мерцание примерно в 2 раза. Если какое-то из этих действий не произошло, то при активации была допущена ошибка, и всю процедуру придется начинать заново.

Если же все сделано как нужно, то до окончания обучения иммобилайзера остается всего один шаг. В то время, пока лампочка учащенно сигнализирует, обучающим ключом нужно включить зажигание. Спустя несколько секунд его следует снова выключить. Примерно через 5 сек. после того, как зажигание было отключено, лампочка перестанет мигать, а зуммер должен издать 3 сигнала. Может случиться так, что все это произойдет уже тогда, когда зажигание было включено. В этом нет ничего страшного.

Внутреннее устройство

Далее нужно выключить зажигание и не включать его не менее 10 секунд. После этого должна включиться сигнализация и аварийная лампочка. Обучение закончено! Иногда после обучения происходит так, что иммобилайзер и контроллер теряют синхронность выполнения команд. В таком случае их следует синхронизировать. Для этого нужно включить зажигание двигателя обученным ключом. Скорее всего, лампочка будет показывать ошибку, часто мигая. В этом случае необходимо отключить зажигание на 10 сек. При повторном включении зажигание должно включиться без сигналов лампочки. Если же лампочка стала гореть непрерывно, значит, в обучении была допущена ошибка и его придется повторить.

Что это вообще такое – иммобилайзер?

Чем это устройство отличается от обычной охранной системы? В первую очередь тем, что степень защиты автомобиля существенно повышается с его использованием. Данный девайс обладает сложной интеллектуальной системой, которая позволяет управлять механизмом только с близкого расстояния, а не дистанционно, как в случае с обычной сигнализацией. Это значит, что в момент открытия двери злоумышленники не имеют возможности перехвата сигнала, который исходит от брелока устройства. Чтобы его перехватить, нужно находиться непосредственно в автомобиле.

Отметим, что хозяева автомобилей с сигнализацией, которые обслуживаются в сомнительных мастерских, могут быть подвержены риску. Дело в том, что сделать копию с брелока сигнализации достаточно просто и не занимает много времени. А угнать автомобиль с существующей копией брелока просто. Но что касается иммобилайзера, то сделать его копию трудно, ведь у злоумышленников обычно нет мастер-карты.

Современные охранные иммобилайзеры славятся компактностью. Их установка осуществляется в скрытых местах. И если правильно установить иммобилайзер, то определить его тип и расположение практически невозможно. Но и это не все. В некоторых видах устройств есть функция защиты от ограбления, которая даже не требует участия владельца.

Основные проблемы и особенности иммобилайзеров

Наиболее часто с проблемой связанной с отключением двигателя сталкиваются владельцы «двух- и трехлеток». Автомобиль начинает заводиться через раз либо при запуске движка стартер делает несколько унылых потуг, после чего вообще перестает реагировать на любое движение ключа. Также на панели приборов может загораться и не гаснуть сигнализатор иммобилайзера (изображение машины с ключом).

Еще одна распространенная проблема с капризными «Ладовскими» иммобилайзерами – это чувствительность девайса. Блок управления может запросто выйти из строя, уловив помехи от смартфона или другого устройства.Обычно все эти проблемы связывают с некорректной работой линии диагностики K-line. В итоге автовладельцу приходится перезагружать противоугонное устройство путем альтернативного запуска. В теории тут все просто – нужно просто ввести шестизначный код и двигатель заведется. Но, для того чтобы произвести такое отключение иммобилайзера на Калине, Приоре или Гранте придется изрядно попотеть, ведь для того, чтобы вести секретную комбинацию не предусмотрено никаких кнопок или ЖК-панелей. Водитель должен в прямом смысле слова отбить код азбукой Морзе используя педаль газа. Это значит, что если ваш код состоит из шести семерок, то вам придется с определенным интервалом 6 раз нажать на педаль семью быстрыми рывками. Кроме этого подобную функцию еще нужно активировать (см ниже). В общем, удобного мало, поэтому не удивительно, что многие автолюбители начинают искать информацию как отключить иммобилайзер на Калине самому.

Как отключить иммобилайзер на Ладе Приора самостоятельно инструкция

На все инжекторные модели автомобилей Тольяттинского автозавода сегодня устанавливается штатный иммобилайзер. Это устройство осуществляет автоматический запуск двигателя, осуществляя обмен данными с электронным блоком управления. Машина заводится сразу же после того, как иммобилайзер считает соответствующий код и подтвердит его соответствие данным, хранящимся в памяти ЭБУ. Благодаря этому возможностями устройства не может воспользоваться злоумышленник – если автомобиль не будет снят с охраны, то система просто заблокирует бензонасос и зажигание.

Конструкция штатного иммобилайзера на автомобиле Приора

Если вы имеете опыт работы с современным противоугонным оборудованием, то безо всякого труда обнаружите сходство штатного иммобилайзера автомобиля Лада Приора с системой АПС-4.

Единственное конструкционное отличие заключается в том, что считыватель кода запуска двигателя монтируется непосредственно в рулевую колонку, а чип с этим самым кодом устанавливается на ключ зажигания.

Кроме того, можно выделить несколько новых функций, которыми производитель оснастил иммобилайзер Приоры:

возможность осуществлять управление стеклоподъемниками, имеющими электрический привод;
включение и выключение задних противотуманных фар;
диагностика автомобиля, осуществляемая по линии K-line. Кстати, именно из-за этой возможности малейшие помехи могут затруднить использование иммобилайзера для запуска двигателя.

В случае отказа устройства, необходимо либо обращаться в специализированный автосервис, либо использовать дополнительный пароль для запуска мотора. Он должен представлять собой комбинацию из 6 цифр и вводится посредством нажатия педали газа. Как показывает практика, лучше выбирать не слишком сложные пароли, чтобы не тратить много времени на их ввод.

Кроме того, существует еще один способ запустить двигатель в обход системы защиты. Однако для того вам потребуется знать, как отключить иммобилайзер на Ладе Приора без обучающего ключа. Пошаговую инструкцию, позволяющую быстро сделать это, можно найти ниже.

Отключение иммобилайзера: всего несколько простых шагов

Такая процедура, как отключение иммобилайзера, неопытным водителям покажется довольно сложной, так как она требует наличия специальных знаний в области электроники. Также необходимо разбираться в конструкции своего автомобиля.

Выключается иммобилайзер на Приоре в несколько этапов:

сперва добираемся до иммобилайзера. Для этой цели потребуется снять электронный блок управления силовым агрегатом, отключить провода, обеспечивающие подачу на него питания и разобрать деталь; следующий этап – внесение небольших изменений в конструкцию блока управления. Вам понадобится выпаять чип-резистор со штатного места, подключить его к персональному компьютеру или ноутбуку и считать ee prom и flash прошивки

При этом первую важно сохранить на ПК, так как в дальнейшем она пригодится; после этого устанавливаем чип на место и возвращаем сохраненную прошивку; на последнем этапе отключаем иммобилайзер физически, то есть отсоединяем двадцатиконтактный разъем и соединяем между собой отрезанные от него провода 18 и 9. После этого можно осуществлять сборку блока управления, его монтаж и запуск двигателя. Можно ли отключить иммобилайзер с помощью ключа? Нет, так как устройство надежно защищено от подобных манипуляций

Его удастся только убрать из схемы управления двигателем (возможно даже временно, до восстановления вышедшего из строя кода). Также вы можете воспользоваться возможностью аварийного запуска мотора посредством введения специального пароля

Можно ли отключить иммобилайзер с помощью ключа? Нет, так как устройство надежно защищено от подобных манипуляций. Его удастся только убрать из схемы управления двигателем (возможно даже временно, до восстановления вышедшего из строя кода). Также вы можете воспользоваться возможностью аварийного запуска мотора посредством введения специального пароля.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Причины неисправности иммобилайзера

Иногда у автомобилей ВАЗ ломается иммобилайзер, и водитель, никуда не может уехать на автомобиле. Неисправность иммо может возникнуть по ряду причин:

Полный разряд аккумулятора;
Технические неполадки;
Программные неполадки.

Самый худший способ убить иммо – это полностью разрядить АКБ или же просто отключить АКБ от электросети автомобиля. Обесточивание сети приведет к тому, что в схему EEPROM в ЭБУ будет записываться хаотичный код, и все настройки собьются, иммобилайзер заблокирует работу двигателя.

Технические неполадки – это неполадки с платами, антенной иммобилайзера, ее адаптером. Самая банальная поломка – это «сгоревшая» плата. Точно определить деталь, вышедшую из строя, можно с помощью диагностики противоугонного устройства

Важно следить за предохранителем иммобилайзерав Приоре, потому что он служит расходным элементом в общей цепочке. Ровно также поломка электрооборудования, может пагубно повлиять на работу иммо. Неполадка может возникнуть после замены двигателя или электронного блока управления

При замене двигателя стоит поставить новый ЭБУ и, новый чип иммо

Неполадка может возникнуть после замены двигателя или электронного блока управления. При замене двигателя стоит поставить новый ЭБУ и, новый чип иммо.

Программные неполадки – это сбои работы записанного специалистом кода. Они могут возникнуть в ячейках EEPROM, или чипе брелока сигнализации. Если в работу чипа ЭБУ можно внести исправления с помощью компьютера, адаптера и оборудования, то чип брелока придется менять. Встречались случаи блокировки из-за помех от смартфонов и иных мобильных устройств.

Характеристика иммобилайзера на Приоре

Перед тем, как произвести активацию или своими руками, давайте разберемся в основных характеристиках. Как найти устройство, какой его принцип работы и с какими недостатками предстоит столкнуться автовладельцу? На эти и другие вопросы мы ответим ниже.

Принцип действия и устройство

Штатная сигнализация работает по принципу обмена информацией с блоком управления, в зависимости от ситуации разрешая или запрещая запуск двигателя. Иммобилайзер может разрешить запуск мотора только в том случае, если он успешно считает код от ключа. Если же система не распознает ключ, то при попытке завести двигатель иммобилайзер осуществит блокировку цепи топливного насоса, а также системы зажигания. Процедура обмена информацией между иммо и блоком управления производится по диагностической линии K-Line. А это значит, что есть вероятность сбить настройки системы помехами от мобильных гаджетов, в частности, если зажигание активировано (автор видео — Павел Мастер).

Кроме того, нужно учитывать, что в автомобилях с иммо нежелательна полная разрядка аккумулятора. В этом случае в память системы могут записаться хаотичные данные, что приведет к необходимости поездки в сервисный центр. Что касается устройства, то оно идентично системам АПС-4, которые успешно используются в ВАЗах еще с начала 2000-х годов. Единственное различие заключается в том, что сам код интегрирован в ключ зажигания, а считыватель должен располагаться в рулевой колонке. Также следует отметить, что активированный иммо может управлять задними противотуманками и электрическими стеклоподъемниками.

В основе конструкции устройства лежит микроконтроллер на базе PIC16C65B, а также схема K-Line, предназначенная для обмена информацией по диагностической шине. Также устройство включает в себя EEPROM память, где сохраняются комбинации обучения. Нужно учитывать, что модуль АПС-6 может быть установлен в корпус от АПС-4, которых в свое время, видимо, было достаточно много. Монтаж микрочипа при производстве авто осуществляется внутрь штатного пульта, предназначенного для управления центральным замком или сигналкой (автор видео — канал IZO)))LENTA).

Расположение

Если вы не знаете, где находится иммо в вашем авто, попробуйте обратиться к сервисной инструкции — в ней должно быть точно указано, где расположенный блок. Сложность в этом вопросе заключается в том, что производитель может устанавливать этот узел в разных местах, поэтому автовладельцы часто не знают, где найти иммобилайзер в своем авто. Как правило, он монтируется в отсеке для аудиосистемы — чуть ниже от центральной части торпеды. В этом же месте расположен и электронный блок управления.

Плюсы и минусы штатной система защиты

Перед тем, как мы расскажем, какие точки подключения сигнализации используются для ее активации, вкратце рассмотрим основные достоинства и недостатки систем.

Начнем с достоинств:

если имеется иммо, автовладельцу не нужно врезаться в проводку для того, чтобы обеспечить безопасность своего транспортного средства;
сигнализации, установленные дополнительно, блокируют только одну электроцепь при попытке взлома авто, а обойти эту цепь профессиональному злоумышленнику не составит труда;
невозможность эксплуатации транспортного средства при активированном иммо.

Также предлагаем ознакомиться с основными недостатками:

система может «глючить», причем сбои, как правило, происходят значительно чаще, чем у обычных сигналок;
отсутствие функции автозапуска;
в случае со сторонними сигналками, отключение системы будет более простым, чем в случае с иммо;
нет обратной связи.
